Устройство стропильной системы крыши

Проект дома с односкатной крышей: что нужно учитывать

В первую очередь стоит учитывать нюансы конструкции, на которую монтируется кровля. Например, если вы планируете построить беседку с односкатной крышей, то ее можно делать невентилируемой. Это значит, что нет необходимости в специальных конструкционных особенностях, которые будут позволять воздуху проходить через кровельное покрытие. Невентилируемую конструкцию достаточно своевременно чистить от мусора и снега, чтобы нагрузка на опоры не превышала допустимую норму.

Вентилируемая крыша устанавливается в жилых помещениях или там, где необходима естественная циркуляция воздуха. Вентиляция обеспечивается за счет использования воздухопроницаемых материалов для утепления, паро- и гидроизоляции, а в кровельном материале по краям крыши делаются специальные вентиляционные отверстия. Такая конструкция требует более тщательного ухода, так как в нее легче проникнуть влаге.

Преимущества использования кобылок

Использование кобылок в процессе изготовления стропильной системы позволяет:

• Применять древесину меньшей длины при ее сооружении;

• подъем стропил и их монтаж на мауэрлат упрощается за счет снижения веса стропильной системы;

• Выводить линию карнизного свеса намного легче при применении коротких легких кобылок, чем с помощью стропильных ног;

• При повреждении или гниении кобылки ее можно легко заменить, не разбирая всю кровлю.

Кобылки иметь декоративную резьбу, что дает возможность украсить дом и придать ему неповторимый внешний вид.

Примерные параметры элементов односкатной крыши

Изготовить наслонные стропилины можно из пиломатериала 2 сорта. Чаще всего это круглые отесанные бревна, пластины, представляющие собой отесанное в двух сторон бревно, брус или доски, сшитые парой.

Сечение стропилин определяется по нагрузке на крышу от ветра, снега и кровли. Для определения параметров элементов односкатной крыши можно воспользоваться компьютерной программой.

Но в большинстве случаев эти значения постоянны:

• Стропильный каркас, перекрывающий пролет более 4,5 метров, должен возводиться из бревна и пластин диаметром 18-20 см и бруса сечение 10*15 см или 15*15 см.
• Для пролетов меньшего размера можно строить каркас из бревен и пластин диаметром 12-18 см и брус сечением 10*10 см.

И в том, и в другом случае допускается замена бруса на сдвоенные доски, итоговый размер которых аналогичен требуемому сечению балки.

Для изготовления мауэрлата рекомендуется использовать брус сечением 18-20 см. Для подкосов на крыши большой длины допускается брать брус сечением 8*8 см, бревна диаметром 10 см или сдвоенные доски, итоговый размер которых составляет 2,5*15 см.

Прогоны большепролетных односкатных крыш устраиваются параллельно скатам. В этом случае они используются в качестве дополнительной опоры и повышают прочностные характеристики конструкции. Для крепления прогонов выполняют монтаж опор и лежня, опираясь на технологию строительства двухскатной крыши. При этом происходит не формирование конька, а обеспечивается опора плоскости длинного ската. Для изготовления прогонов используется брус сечением 18*18 см или бревно диаметром 20-26 см. Стойки под прогоны можно сделать из бруса сечением 12 см или бревна диаметром 13-20 см. При этом можно использовать разные способы крепления стропил односкатной крыши. Достаточно часто выполняется установка стропил на балки перекрытия, что облегчает монтаж.

Требования предъявляемые к стропильной системе

Жесткость

Прежде всего, каждая деталь системы, а также места соединений обязаны быть жесткими, не деформируясь ни при усилии сдвига, ни при усилии распора. Основа всей конструкции – треугольник. Именно такую форму имеют рамы (фермы), которые закрепляются параллельно друг другу. Их жесткая фиксация обеспечивает крыше необходимую устойчивость. А вот если фермы получились подвижными, недалеко и до беды. Такая неполноценная крыша и сама может разрушиться, и стены обвалить.

Небольшой вес

Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева. Если же вес кровли солидный, то несущую основу делают из металла. Или берут хвойное дерево, не ниже первого сорта, с влажностью ниже 18 процентов. Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда узлы крепления стропильной системы кровли будут прочными и крепкими.

Высокое качество материала

Дерево для стропил должно быть следующим:

• Древесина берется 1 — 3 сорта. Трещин и сучков должно быть по минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины допустимы не по всей глубине, длиной до половины длины доски.
• Несущие элементы делают из деревянных деталей толщиной от 5 см, площадью от 40 см2.
• Хвойные доски могут быть длиной до 6,5 м, а лиственные – до 4,5 м.
• Прогоны, подушки и мауэрлат делают из твердых лиственных пород дерева. Их обрабатывают антисептиком.

Виды крыш

Для начала необходимо определиться с формой. На сегодняшний день наиболее популярными видами являются:

• односкатная;
• двухскатная;
• четырехскатная вальмовая;
• ломаная;
• многощипцовая.

Особенности форм

Перекрытие крыши одним единым скатом позволит сэкономить нервы и материалы, поскольку конструктивно это самый простой вариант. Если сделать такой каркас самостоятельно, то трудоемкость работы будет наименьшей, а скорость монтажа высокой. Но такая форма имеет недостаток – отсутствует возможность обустройства полноценного чердака или мансарды, поскольку подкровельное пространство получается слишком низким.

Двухскатная крыша монтируется намного чаще. Она чуть сложнее в изготовлении, но позволяет получить больше пространства. По сравнению с четырехскатной она обладает меньшей сложностью и массой, однако потребуется сделать треугольные фронтоны по торцам здания.

Двускатная – самая популярная форма

Перед тем как приступить к самостоятельному возведению крыши с четырьмя скатами, потребуется серьезно подготовиться. Такая система имеет больше элементов по сравнению с двумя предыдущими. Кроме того, на мансарде нет возможности сделать полноценные окна, поскольку конструкция крыши лишена фронтонов и монтажа сложных мансардных или слуховых окон не избежать.

Четырехскатная сложна в устройстве, но экономия достигается за счет отсутствия фронтонов

Для мансарды отличным вариантом будет комбинированная конструкция с ломаными скатами. В этом случае в нижней части кровля имеет больший уклон, чем на верхнем участке. Такая сборка позволяет поднять потолок в помещении и сделать построенный дом более комфортным.

Ломаная – не самая “архитектурная”, зато очень эффективная в плане используемого пространства

Стропильная система крыши

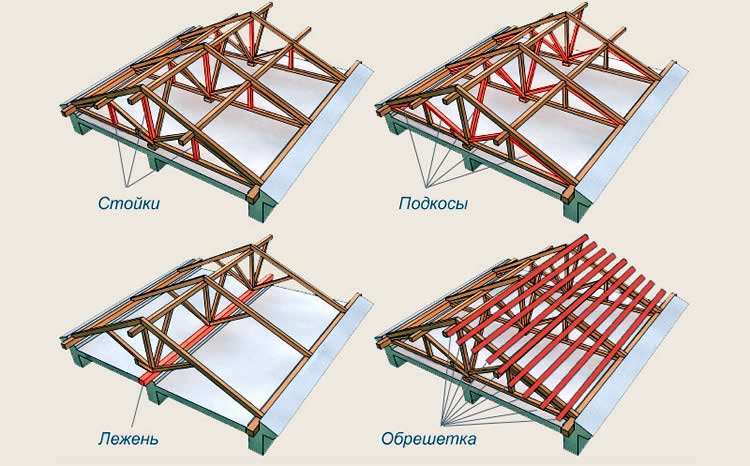

Стропильная система крыши частного дома состоит из следующих элементов:

Мауэрлат

Длинный брусок из смолистого ствола любого хвойного дерева. Его укладывают вдоль наружной несущей стенки по периметру дома, закрепив анкерами или особыми резьбовыми стержнями. Мауэрлат служит для равномерного распределения нагрузки и передачи её от стропил несущим стенам.

Стропильная нога

Деревянные брусья из которых возводиться контур скатной кровли характерной треугольной формы. Кровля должна выдерживать сильнейшее воздействие ветра, снега и прочих атмосферных аномалий.

Чтобы максимально её укрепить стропильные ноги равномерно распределяют вдоль кровли с шагом, не превышающим 1.2 метра. В зависимости от веса кровли шаг стропил может еще более снижаться.

Лежень

Брусок из дерева, подобно мауэрлату помогает перераспределять нагрузку он кровельных стоек на стены здания. Укладывается над внутренней несущей стеной дома.

Затяжка

Важнейший узел висячей стропильной системы. Брусок, уложенный таким образом, чтобы служить основой треугольника кровли. Этот элемент не позволяет скатам крыши разъезжаться под действием своего веса.

Стойки

Элемент кровли, представляющий собой вертикально установленный брусок квадратного сечения. Этот брусок принимает нагрузку от конька крыши и передает её внутренней несущей стене. Так же, как опоры могут устанавливаться и под стропильные ноги.

Подкос

Элемент, служащий для укрепления конструкции кровли. Подкосы соединяют кровельные ноги с лежнем, образуя конструкцию в форме ромба. Совокупность затяжки и подкосов с обеих сторон называется фермой. Такая конструкция способна выдержать вес кровли даже в том случае, если проем очень большой.

Обрешётка

По длине всей крыше поперек ног стропил своеобразными ступеньками закрепляются тонкие гладкие доски. Они скрепляют в единую конструкцию стропильные ноги. На обрешётку монтируется облицовка крыши – кровельное покрытие. Если предполагается покрывать крышу мягкой кровлей обрешётку нужно делать практически сплошной. Лучшим материалом для этого считаются листы фанеры.

Конек крыши

Верхняя часть треугольника кровельной конструкции. Вверху в месте соединения двух противоположных стропильных ног вдоль всей крыши крепится деревянный брус квадратного сечения. Таким образом, получается мощный узел, который не позволяет крыше разрушиться.

Свес крыши

Это нижняя часть скатной крыши, выступающая примерно на полметра от периметра здания. Это делается для того, чтобы дождевые потоки, стекающие по кровле, не попадали на внешние несущие стены и не разрушали их.

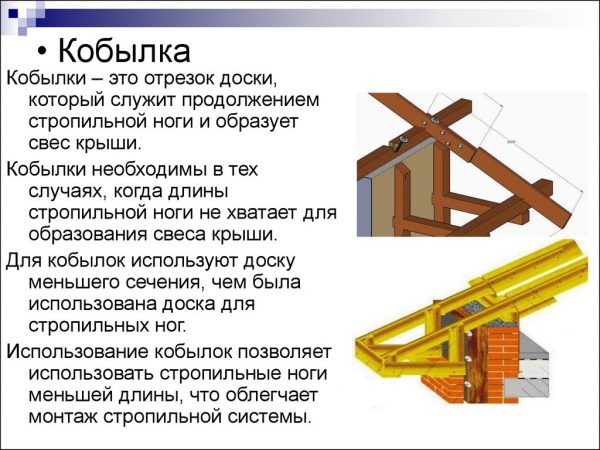

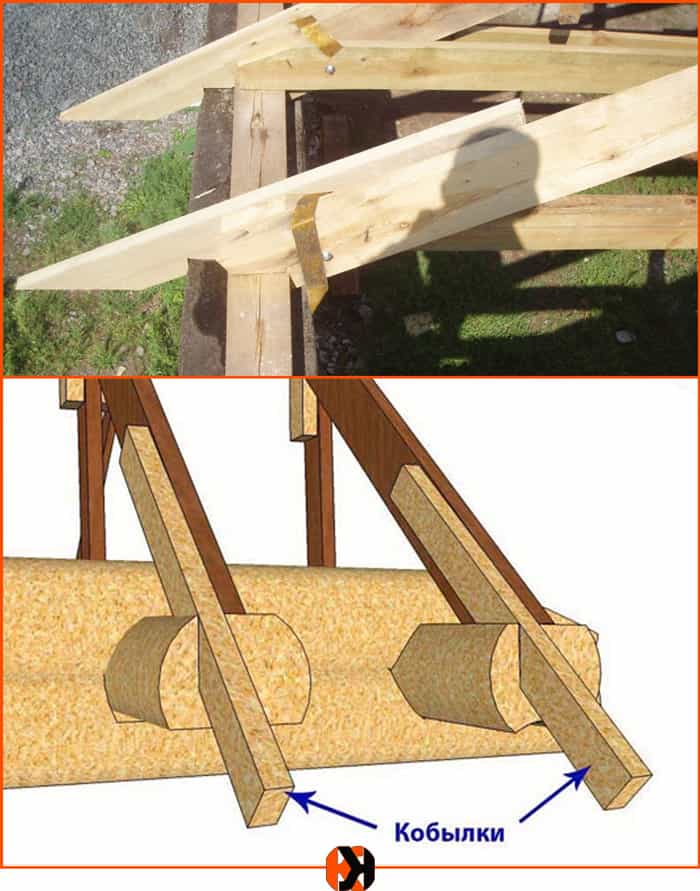

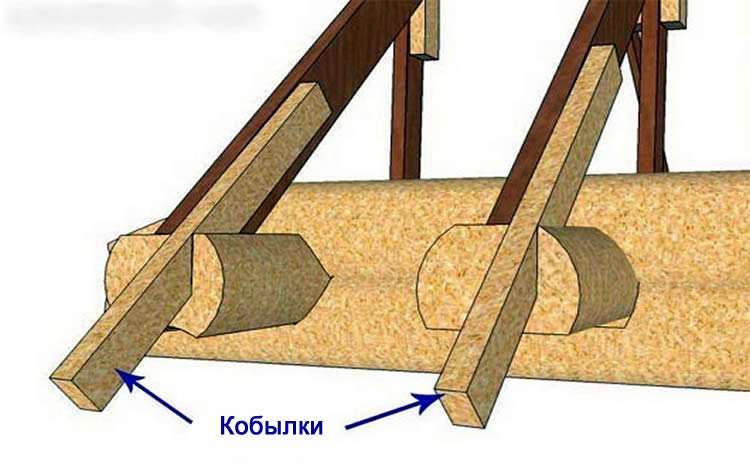

Кобылки

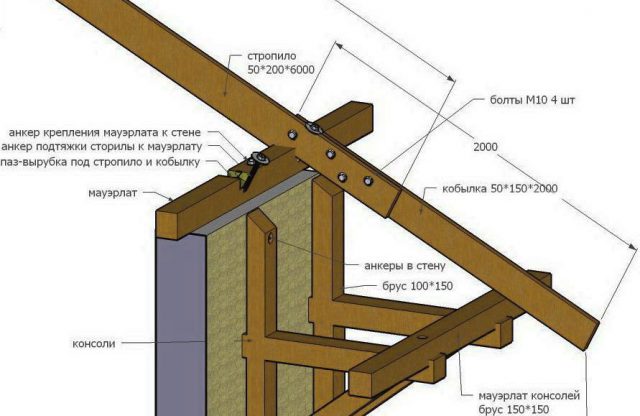

Эти элементы крыши применяются лишь тогда, когда длины стропильных ног не хватает для обустройства свеса. В этом случае их удлиняют, соединяя с досками меньшего сечения.

Стропильная система крыши — кобылки

Перед возведением кровли серьезные подрядчики всегда проводят анализ преобладающих показателей силы ветра в районе застройки и средней высоты снежного покрова. Такие исследования позволяют создать необходимый запас прочности для будущей достижения нужной прочности конструкции, необходимо надежное скрепление стропил друг с другом и фасадом здания.

Деревянные стропила, благодаря простоте изготовления и несложному монтажу, используются при постройке загородных домов малоэтажек. Поверхность таких стропил легко обрабатывается.

Это позволяет быстро и без использования сложного оборудования подогнать систему стропил под габариты уже возведенного здания, исправив небольшой брак, допущенный каменщиками при кладке стен. Подобная процедура практически невозможна при возведении крыши с использованием металлических стропил или железобетонных конструкций.

Стропильная система крыши

Для скрепления стропил применяются такие соединительные детали как хомуты и скобы. Тем не менее, наиболее часто в качестве соединения по старинке применяют гвозди. Такое соединение имеет существенный изъян. Когда спустя несколько лет древесина высыхает, оно утрачивает свою прочность.

Куда более надежным является метод болтового соединения. Но и здесь, каналы, просверливаемые для вворачивания болтов, вызывают частичное ослабление стропильной конструкции. Практика показывает, что наибольшей прочностью обладает крепеж металлическими скобами или хомутами. Менее гибкий, но куда более надежный способ изготовления системы деревянных стропил является их промышленное производство. Отдельные стропила изготавливаются серией в условиях заводского цеха, с использованием точного оборудования и хорошо подобранной древесиной, отвечающей жестким стандартам. Изготовленные деревянные стропила соединяются стыковыми планками в крупные конструкции – фермы.

Упакованные фермы доставляют на место строительства. Затем, как в увеличенном в несколько раз детском конструкторе из отдельных ферм собирается полная кровельная система. Такая технология обеспечивает быстрое возведение стропильной системы. Дополнительными опциями при изготовлении ферм промышленным способом является пропитка ферм антисептиками и растворами, повышающими устойчивость древесины к возгоранию. Данные процедуры обеспечивают безопасность и долговечность как кровли, так и всего здания.

Стропильная система крыши — готовые фермы для крыши

Технология соединения гарантирует высокую прочность всей конструкции и невозможность смещения отдельных узлов системы стропил в процессе естественного усыхания древесины. О видах и особенностях стропильной системы вы сможете познакомиться также в этом видео:

Удачного вам ремонта!

Планирование двускатной кровли

Правильно составленный чертёж двухскатной крыши является отправной точкой для будущего строительства, поскольку не только позволяет детально продумать и визуализировать строение кровли, но и скомплектовать необходимое количество строительных материалов. При принятии решения о типе будущего покрытия строения необходимо принимать во внимание следующие ключевые факторы:

1. Возможности для финансирования строительства. Если экономичность кровли является немаловажной, то не рекомендуется выбирать конструктивно сложное строение, лучше остановиться на стандартом равноскатном варианте. Стандартный равноскатный вариант крыши
2. Необходимая функциональность подкровельного пространства. Двухскатная крыша является оптимальным решением для устройства в подкровельном помещении мансарды, как для летнего отдыха, так и для постоянного проживания. Оптимальным вариантом для этого является устройство ломаной кровли, которая позволяет максимально задействовать площадь подкрышной части.

   Чертеж и строительство ломаной кровли

3. Особенности местности расположения будущего дома. Это важно, поскольку ветровые и снеговые нагрузки должны быть обязательно учтены при проектировании углов наклона скатов, чтобы обеспечить минимальное отрицательное воздействие атмосферных факторов и исключить возможные неприятные последствия.
4. Планируемый материал для внешнего покрытия. Каждый тип кровельного материала имеет свои технологические особенности и специфические требования к устройству стропильной системы двухскатной крыши, которые должны быть учтены на этапе проектирования.

   Материалы для кровли крыши

Собрав воедино общую информацию по указанным факторам и выбрав подходящую конструкцию кровли, можно приступать к расчётам размеров элементов и составлять чертежи.

Наиболее простой способ выполнить расчёт двухскатной крыши своими руками это воспользоваться онлайн калькулятором, который на основании вводимых данных сделает все необходимые вычисления.

Варьируя исходными параметрами можно оптимизировать как количество материала, так и саму конструкцию. Другим возможным вариантом расчётов будет использование стандартных математических формул и справочных таблиц, на основании которых можно выполнить вычисления размеров и точек расположения элементов вручную.

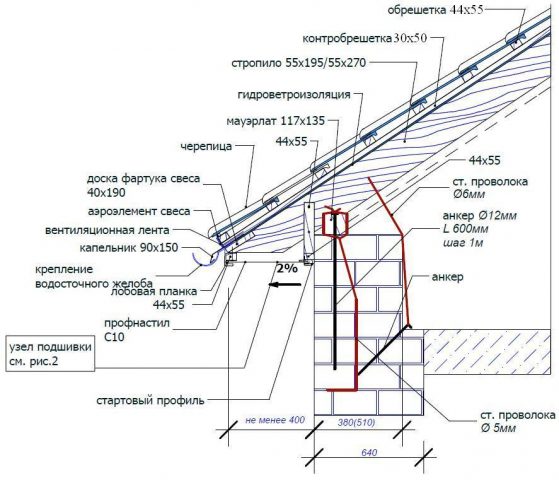

Чертеж стропильной части кровли

Надо отметить, что говоря о чертежах будущей крыши, как правило, имеется в виду определение и детализация стропильной части, поскольку именно её конструкция отвечает за функциональность, надёжность и безопасность. Однако самостоятельно выполненный чертёж не заменит полноценный проект, выполненный специалистами.

Монтаж стропильной системы

Использование кобылок целесообразно в том случае, если длина бруса для стропил недостаточная.

Дело в том, что крыша не заканчивается достижением стены – стропила должны выходить за ее пределы, представляя собой основания для стрехи. Стреха (свес) – участок крыши, выходящий за уровень стены.

Стреха выполняет следующие функции:

• предупреждает попадание осадочных вод под свод крыши;
• обеспечивает защиту карниза и стены здания от сырости и плесени;
• препятствует подмыву фундамента дождевыми водами путем отведения ливневых потоков в сторону от цоколя строения;
• вкупе с выступающим карнизом перенаправляет потоки ветра, предохраняя от срывов кровли.

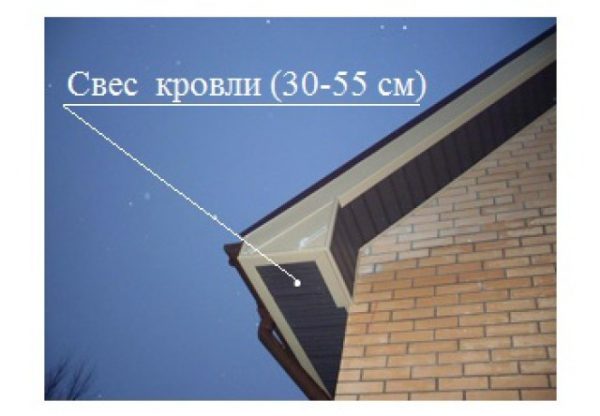

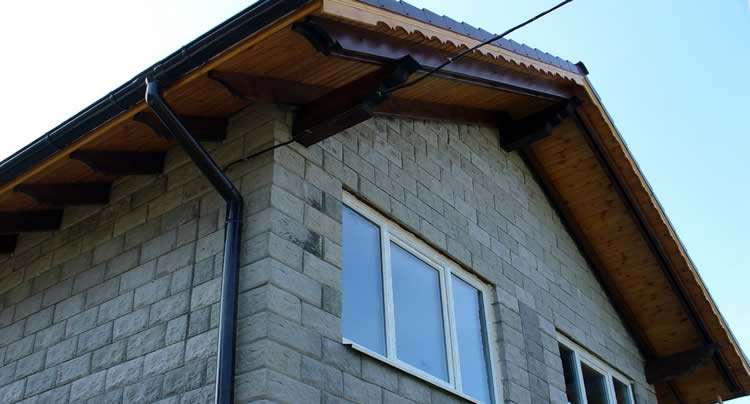

Свес должен выступать за пределы стены на расстояние 0,5 – 1 м. Лучше всего если стреха будет оборудована фартуком свеса и системой водостока.

Только наличие надежной системы отведения сточных вод наряду с дренажной канализацией может послужить гарантией долговечности строения.

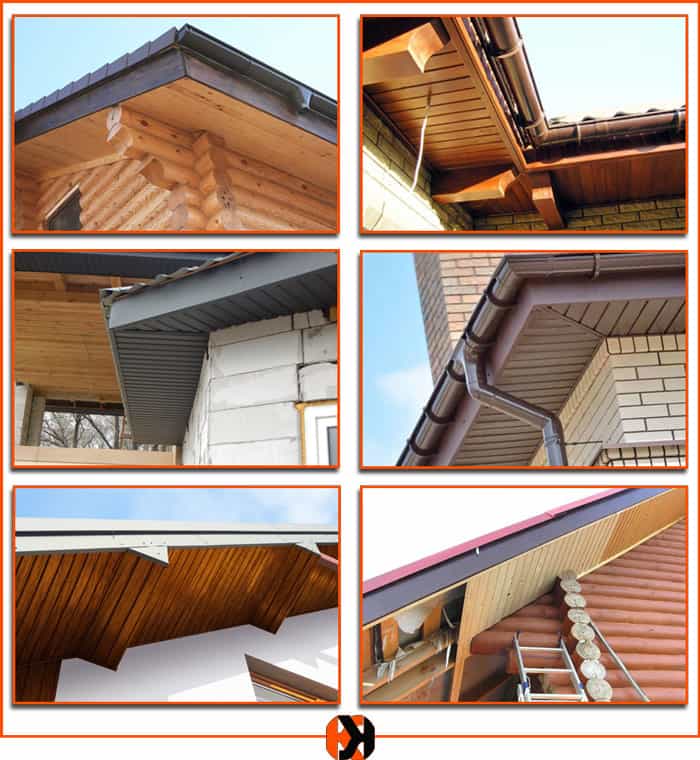

Помимо устройства водоотвода повысить защитные функции крыши может и подшивка низа свеса ветровой доской.

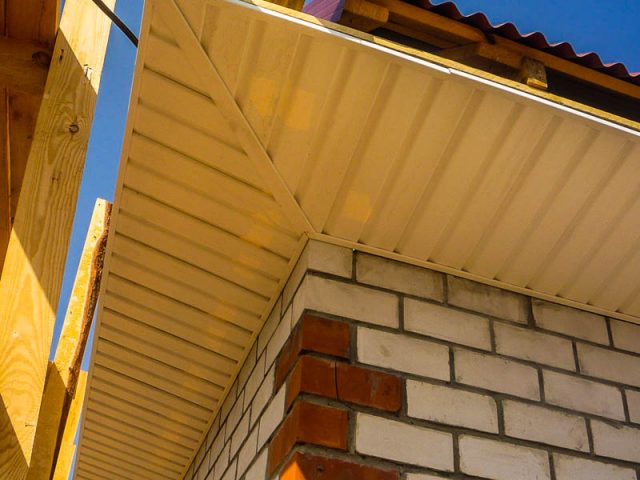

Использование реек для подшивки кровли позволяет закрыть части каркаса от посторонних глаз, но декоративная функция далеко не единственное предназначение обшивки.

Сформированный из реек короб или мостик препятствует задуванию ветра и попаданию дождевых вод в чердачное помещение.

А если его еще и качественно утеплить, то наличие обшивки благотворно скажется на энергоэффективности всего строения. Вместо деревянных реек можно использовать сайдинг или профнастил.

Для монтажа стропильной системы самый оптимальный вариант – это цельное стропило, нога которого располагается от конька до опорного бруса и продолжается на некоторое расстояние за периметр стен.

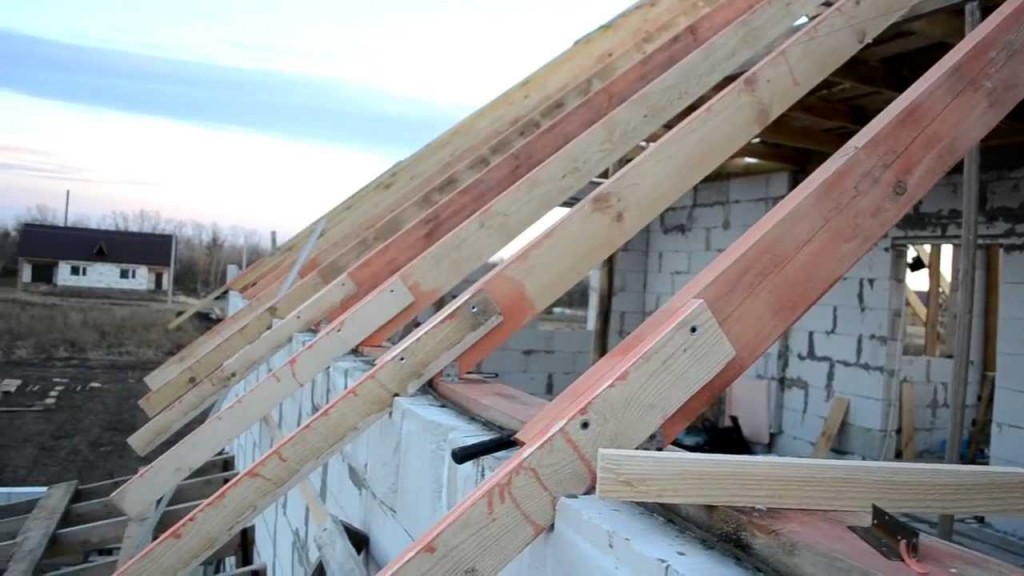

Делаем кобылку в стропильной системе правильно

Завершающим элементом любого строения является крыша, представляющая собой сложную систему балок, скрепленных друг с другом. Основным элементом каркасной системы являются стропила, обеспечивающие необходимый уклон скатов. Для защиты стен строения от стекающей по кровле воды в стропильной системе применяется кобылка. Именно о ней и пойдет речь в дальнейшем.

Почему не используют стропила большей длины

Первый способ, приходящий на ум для решения проблемы коротких скатов – удлинение стропил на требуемые 65-85 см в соответствие с расчетами по теореме Пифагора. Если учесть, что в зависимости от угла уклона кровли длина ребер каркаса может достигать 8-10 метров, то увеличение на кажущиеся небольшими величины приведет к росту нагрузки на каркас дома, которая и без этого достаточно велика.

Кроме этого, выход стропил за пределы стен потребует изготовления сложной пазовой системы крепления за мауэрлат. При установке нижним торцом процесс соединения происходит значительно проще. Удлинение стропил ведет и к росту массы деталей, что осложняет их подъем наверх. Работа по выравниванию нижних торцов длинных деталей для выведения их в общую плоскость также усложнена.

Использование кобылки позволяет немного снизить остроту данных проблем. Делается это за счет уменьшения толщины и ширины деталей, используемых для удлинения стропил. Если учесть, что нагрузка на нижние части ребер каркаса не велики, такой выход из ситуации считается оптимальным.

Подбираем материал

В случае решения в пользу установки кобылок необходимо выполнить качественный расчет длины будущих деталей. Лучше работы выполнять после монтажа основной стропильной системы крыши. При вычислении длины деталей не забудьте учесть нахлест на ребра каркаса, составляющий 30-55 см.

После этого отбираем материал для работы. В случае использования для стропил досок сечением 50х150 кобылки можно изготовить из досок 120х40 или даже 100х30. В основном в работе применяют пиломатериал хвойных пород. Следите за тем, чтобы влажность его была не выше 8-10%. Кроме этого обязательным является отсутствие в кобылках выпадающих сучков и гнилей.

Отобранные и отпиленные по требуемой длине детали обязательно обрабатывают антисептическими составами, препятствующими образованию грибков и плесени. Несмотря на то, что работает кобылка под кровельным настилом, влажность окружающего воздуха может оказать негативное воздействие на материал. Также нелишним будет пропитать древесину и антипиренами.

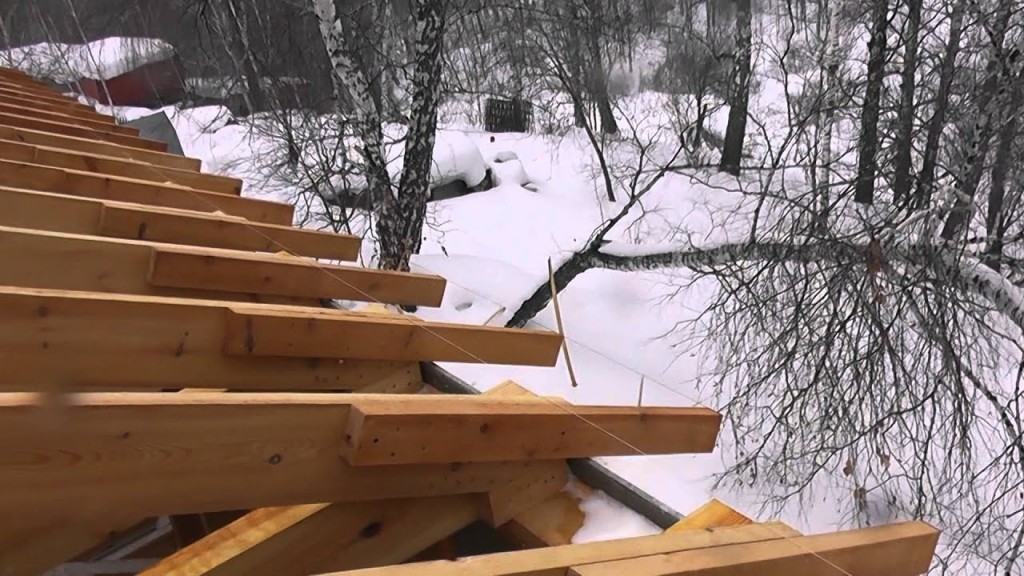

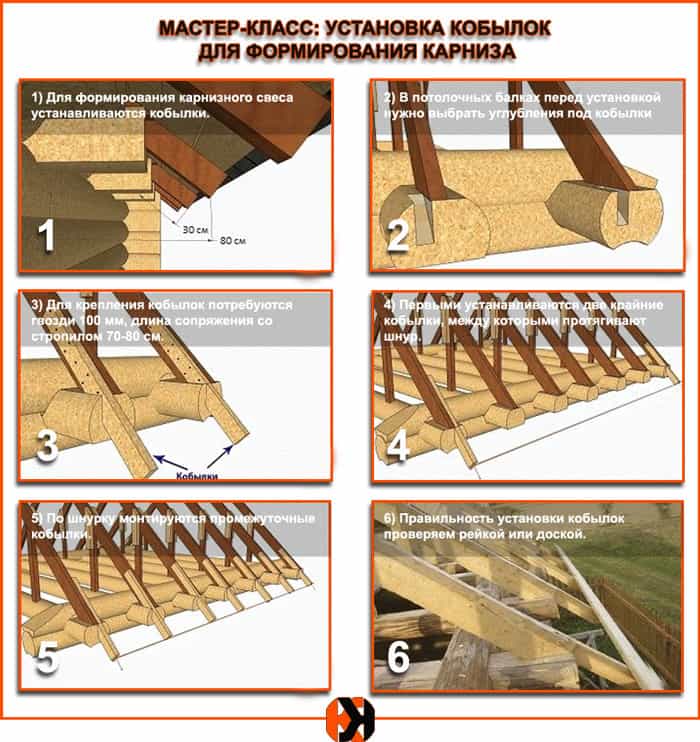

Монтируем детали на карниз

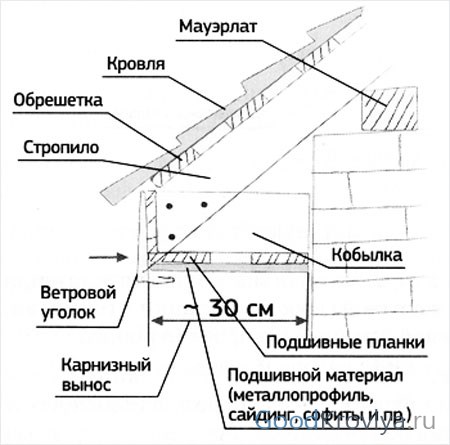

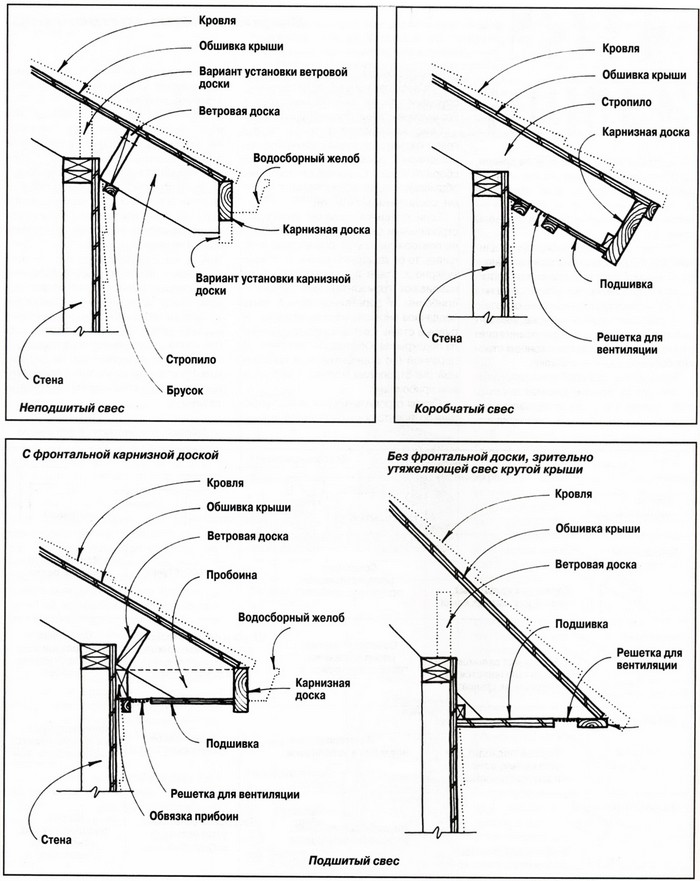

В настоящее время существует два основных способа изготовления карнизного свеса – с опорой его на стены дома и без нее. Первый вариант более прочен, так как в конструкции присутствует классический прямоугольный треугольник, диагональю которого является наша кобылка. Это способствует значительному снижению нагрузки на стропильное окончание и позволяет снизить размер его сечения.

Второй вариант предполагает подшивку кобылки сверху и снизу или только сверху. Такое решение перераспределяет нагрузку именно на места крепления к стропильной ноге. Да и толщина пиломатериала должна обеспечивать требуемую прочность конструкции.

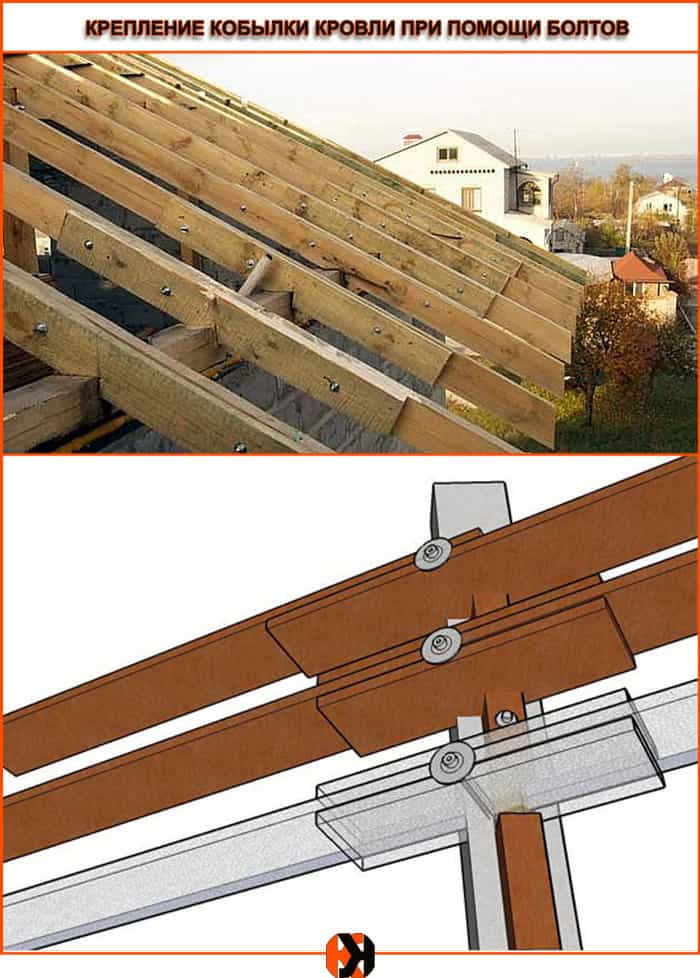

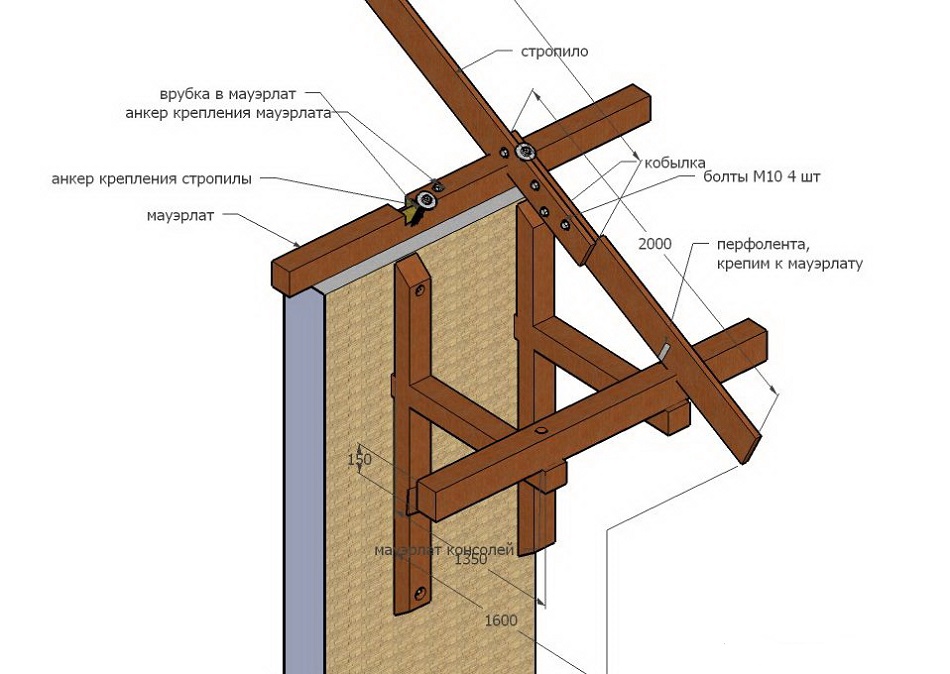

Независимо от выбранного варианта, крепление кобылки к стропилам необходимо выполнять не менее чем в пяти точках. Длина гвоздя должна превышать суммарную толщину деталей не менее чем на 30-40 мм. Это необходимо для увеличения прочности соединения.

Обязательным условием является забивание гвоздей в противоположных направлениях – один крепеж устанавливают со стороны стропила, второй – от кобылки. И так чередуют в нескольких местах. Выступающие части гвоздей надежно загибают. При использовании саморезов их длину подбирают равной или немного меньшей общей толщины стропила и кобылки. Для лучшего крепления в кобылках можно просверлить 3-4 сквозных отверстия по диаметру шурупов.

Крепление элементов стропильной системы

Обрезают кобылки для бескаркасного карниза параллельно стене. При изготовлении подшивного скоса кровли доски обрезают параллельно почве.

Удобно использовать для этих целей электрифицированный инструмент – циркулярную пилу, электролобзик. Разметку производим с помощью малки или шаблона.

После монтажа всех стропильных удлинителей их обшивают обрешеткой и при необходимости утепляют. Нижнюю подшивку выполняют строгаными обрезными хвойными досками дюймовой толщины с последующей покраской. Вместо пиломатериалов для карниза применяют и перфорированные пластиковые панели – софиты.

Таким образом, технология монтажа карнизных кобылок не составит труда любому домашнему плотнику. Использование их позволяет решить массу задач и надолго сохранить стены дома в первоначальном виде.

Насекомые

Название нескольких видов насекомых из семейства настоящие саранчовые:

• Кобылка сибирская (лат. Gomphocerus sibiricus)
• Египетская кобылка (лат. Anacridium aegyptium)
• Кобылка темнокрылая (лат. Stauroderus scalaris)
• Кобылка бескрылая пешая (лат. Podisma pedestris)

Взаимосвязь угла наклона и кровельного материала

Угол наклона односкатной крыши для гаража, бани, жилого дома или хозяйственной постройки зависит не только от силы и направления ветра, но также и от типа кровельного материала, который вы решили использовать. Современные строительные нормы рекомендуют придерживаться следующих параметров:

• для шифера, металлочерепицы, профнастила или ондулина угол наклона должен быть более 12°. Допускается угол в 6-12°, но тогда вам придется позаботиться о высоком уровне герметичности горизонтальных и вертикальных стыков между листами материала. В противном случае в них будет просачиваться влага, что негативным образом скажется на сроке службы всей конструкции, а также уровне ее гидро- и теплоизоляции;
• угол наклона для черепицы должен быть не меньше 10°, для цементно-песчаной или керамической, и не меньше 12° – для битумной. Если же вы делаете своими руками односкатную крышу гаража из стальных листов, то угол должен быть не меньше 17°;

Хозяйственная постройка на участке с односкатной металлической крышей

• для сланца или асбестоцемента оптимальным углом наклона является тот, который превышает 27°;
• для всех остальных кровельных материалов данное значение варьируется в пределах от 20 до 30 градусов.

Стропильная система

Главная задача стропильной системы заключается в правильном распределении переменной и постоянной нагрузки на каркас здания. Распирающее воздействие на стены дома должно быть сведено к минимуму, для этого используется мауэрлат, затяжки, стойки и подкосы. Вертикальную нагрузку несут опорные стойки и опирающийся на них коньковый прогон. Иногда могут возникать ситуации, когда нужно обойтись без этих основных связующих элементов.

Опирание стропил без мауэрлата

Заменить мауэрлат может верхний венец дома, построенного из бруса или брёвен. В этом случае его надёжно скрепляют шпильками с двумя предыдущими венцами стен здания. Такая конструкция работает, если ширина дома не превышает шести метров, вальмовая крыша является необитаемой, а высота конька составляет не более 3 м.

В домах, построенных из бруса или бревна, роль мауэрлата играет последний стеновой венец

Без мауэрлата позволяет обойтись и конструкция, в которой стропила опираются на затяжки, а они, в свою очередь, лежат на стенах здания. В этом случае затяжки через влагоизолирующую прокладку укладываются на стены дома с дополнительными рёбрами жёсткости в виде ригелей, подкосов и бабок.

Стропила опорных стоек

На вальмовой крыше в целях экономии жилого пространства иногда обходятся без опорных стоек. В этом случае используется соединение стропил между собой с опорой на коньковом прогоне сверху и на затяжке внизу. При такой конструкции необходимо использовать ригели и боковые стойки, которые вместе со скатами и определят контур жилого помещения.

Система без опорных стоек не обладает достаточной прочностью, поэтому шаг стропил приходится делать небольшим

Нужно отметить, что без опорных стоек можно обойтись при ширине здания не более 6 метров, поскольку прочность такой фермы является не слишком высокой и требуется уменьшение шага стропил, что приводит к увеличению веса крыши.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых  трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Как формируется карниз?

Широкий карниз крыши – залог безопасной эксплуатации и более удобного обслуживания здания. Он формируется за счет увеличения длины кровельного ската на 40-50 см. Существует 2 технологии монтажа карниза:

• За счет использования стропил большей длины. Самый простой способ сформировать широкий карнизный свес – использовать для монтажа стропильного каркаса стропильные ноги, длина которых на 40-50 см превышает длину ската. Однако, у этого варианта есть один минус – каркас получается довольно массивным и дорогим. Кроме того, если скат крыши имеют длину больше 6 метров, то становится достаточно проблематично найти пиломатериалы, размеры которых позволяют сформировать более или менее приличный карниз.

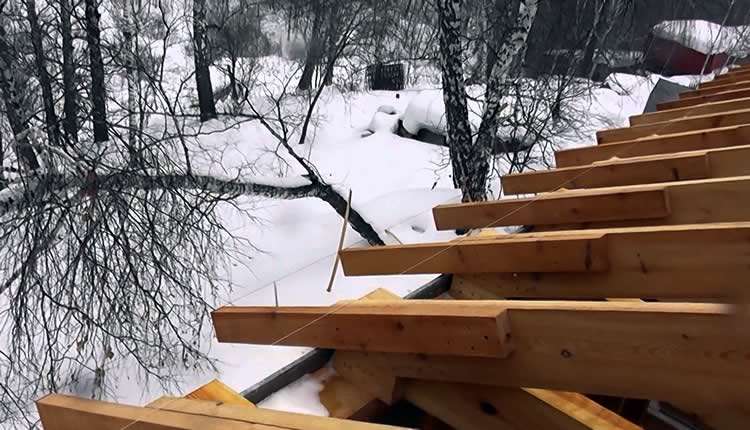

• За счет монтажа кобылок. Чтобы сформировать свес необходимой длины модно использовать кобылки. Кобылка кровли нужна, чтобы увеличить длину стропил, при этом излишне не утяжеляя каркас. Они прикрепляются к концу стропильной ноги для увеличения длины ската. Кобылки могут удлинить карниз на любую длину, при этом эта технология дешевле, так как используются доски меньшего сечения, которые стоят недорого.

Важно! Профессиональные кровельные мастера рекомендуют использовать для формирования карниза кобылки, так как зачастую это дешевле. Кроме того, это удобнее в плане монтажа, так как не приходится поднимать и перемещать по крыше стропила большого веса и длины.

Обобщение по теме

В заключение хотелось бы обозначить тот момент, что кобылки – элементы, которые используют лишь в том случае, если приобретённый пиломатериал недостаточен по длине, чтобы закрыть пролёт ската крыши полностью с учётом свеса. К примеру, если длина купленных досок составляет 6 м (кстати, стандартная, больше не изготавливают), а длина стропильных ног с учётом свеса кровли должен быть 6,25 м (по проекту), то, конечно, кобылки к доскам придётся добавить.

Или другой случай, в котором длина стропильных ног с учётом свеса равна 5,5 м. То здесь без вариантов – кобылки не нужны. Даже придётся устанавливаемые стропила подрезать под требуемый размер.

К тому же учитывайте простую истину, что соединяемые части одной детали по прочности уступают цельному элементу. В месте стыка всегда присутствуют напряжения, снижающие несущую способность материала. Поэтому постарайтесь при сооружении стропильной системы обходиться без кобылок.

Типы кровельных опор

Конструкция односкатной крыши основывается на стропильных ногах, упирающихся с одной стороны в фасадную стену, с другой – в заднюю. Фасадная стена должна быть выше задней для обеспечения необходимого угла наклона кровельной системы.

Если расстояние между стенами не превышает 4,5 м, конструкция крыши будет простой: два бруса мауэрлата, зафиксированных на стенах и стропильные ноги, опирающиеся на мауэрлат.

Когда зазор между потолком и крышей не превышает 4,5 м, конструкция может монтироваться без установки дополнительных опор. Если же зазор более 4,5 м, потребуется установить опорные стойки под стропила. В качестве опор могут использоваться доски или брусья.

Существует два способа установки опор:

1. Установка опор в центре длины стропил.
2. Установка горизонтального прогона из одного бруса под стропилами, проходящего посередине их длины. Такой вариант позволит минимизировать количество опорных стоек в два раза.

Если ширина здания более 6 м, конструирование стропильной системы будет более сложным. Оптимальное решение в таком случае – проект дома с несущей стеной, которая будет выступать опорой для стоек.

На схеме представлены принципы установки подстропильных ног, стоек и прогонов в зависимости от ширины здания. Если ширина помещения достигает 16 м, между двумя опорными стойками необходимо устанавливать схватку

В случае ширины дома более 12 м, нужно использовать дополнительные подстропильные ноги. Изготовление балок нестандартного размера повлечет повышение финансовых расходов. Избежать этого в некоторых случаях можно при помощи кобылок.

При помощи установки кобылок сращивается длина балок. Такой вариант доступен, если доращивается только недостающая ширина свесов крыши

Кобылки представляют собой отрезы балок аналогичного сечения, соединенные с основными балками и фиксирующиеся двумя накладками по 60 см. Скрепляется такая конструкция болтами или монтажными пластинами.

Окраска кобылок

Интересен тот факт, что цвет саранчовых зависит не от из вида, а от окружающей среды. Если вокруг подрастающего насекомого много яркой зелени, то получится зеленая кобылка. Насекомое, обитающее в степи, где зелени меньше, но много бурой почвы, по которой приходится передвигаться, станет серо-бурого цвета.

Хотя нижние крылья у некоторых видов имеют яркую окраску. Например, у голубокрылой и краснокрылой кобылки кроме защитной окраски надкрыльев существует ещё способ защиты от врагов.

Предвидя надвигающуюся опасность, они резко с шумом взмывают вверх, раскрывая свои яркие крылья. А через мгновение снова опускаются вниз. Со стороны это выглядит яркими вспышками-фейерверками.

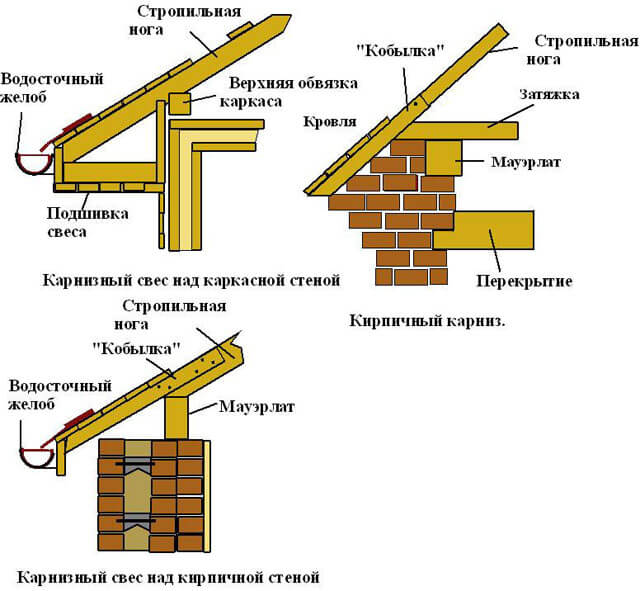

Варианты устройства карнизов

Существуют варианты крыш, когда обходятся без крепления кобылок. Если на монтаж перекрытия используются деревянные балки, к которым затем привязывают всю стропильную систему, то в качестве навеса над стенами выпускаются непосредственно концы самих балок. Выпущенные концы выравниваются по одной линии и обшиваются снизу и с торцов строганными досками в виде короба.

Даже при такой конструкции крыши реально применение кобылок, если длина балок не позволяет выпустить их за пределы стен.

Не используются кобылки и на двускатных стропильных крышах при устройстве карниза над передним и задним фронтоном дома. Здесь карниз создают путём напуска за пределы стен обрешётки крыши с последующей обшивкой их снизу и закреплением ветровых досок.
