Столбчатый мелкозаглубленный фундамент: как создавать

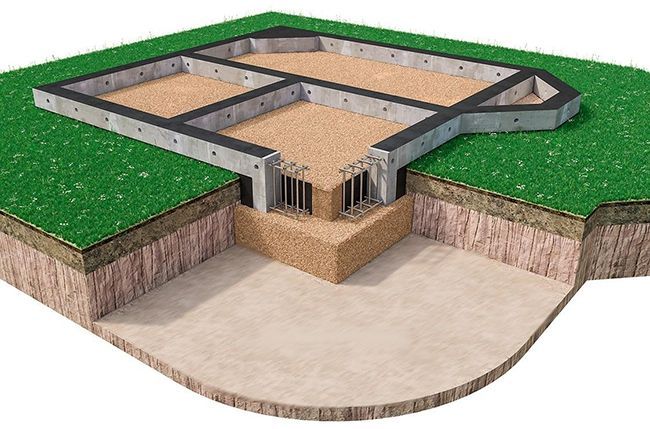

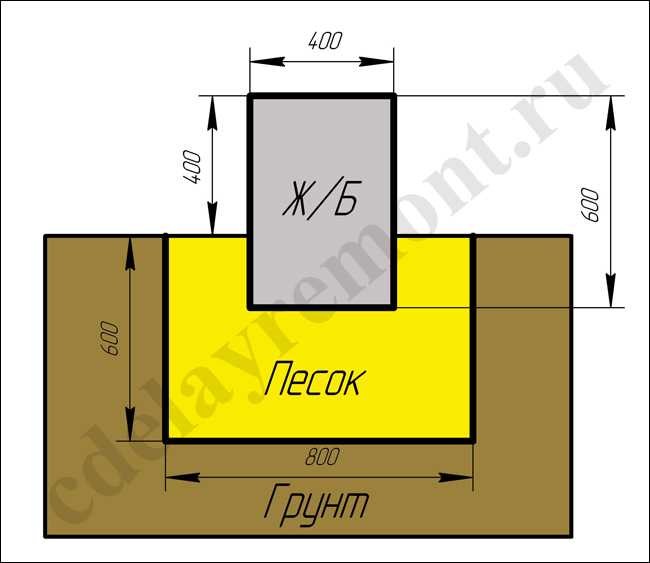

Мелкозаглубленный цельный ленточный фундамент

Цельные ленточные фундаменты являются одним из наиболее крепких видов оснований. Срок их эксплуатации может достигать до 150 лет. Актуальные цены на песок, грунт, щебень гравийный и другие нерудные материалы, необходимые для возведения фундамента или других конструкций и строений, можно найти в интернете.

Строительство мелкозаглубленного цельного ленточного фундамента, к примеру для частного дома, производится в несколько шагов:

1. Подготовка площадки. На расстоянии 2 м от внешних граней предполагаемого фундамента устанавливается обноска из древесных досок, прибитых к столбикам. В доски обносок вбиваются гвозди, через которые натягивается веревка, обозначающая место расположения граней фундамента. Потом полосы сносятся на землю, и начинается выемка грунта;
2. Выполнение песочной засыпки. На утрамбованный грунт кладется 1-ый ряд бута. Пустоты меж камнями засыпаются щебенкой либо галькой. Слой гальки – 15-20 см.;
3. Подготовка к армированию. Устанавливается железный каркас, состоящий из 2-ух рядов вертикальной арматуры, соединенных горизонтальными прутками. Шаг установки от 10 до 25 см. Соединяются элементы каркаса вязальной проволокой;
4. Строительство опалубки. В качестве материала для опалубки употребляются доски шириной более 40 мм. Установленная опалубка очищается от мусора, обильно смачивается водой и фиксируется распорками к стенам траншеи. Высота опалубки – более 30 см от поверхности земли. На этом шаге нужно предугадать отверстия для канализационных и водопроводных труб;

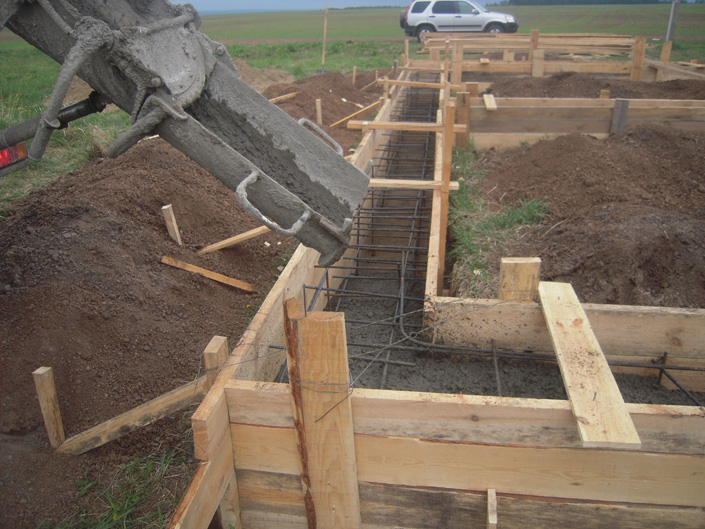

5. Заливка бетона. Для изготовления раствора смешиваются цемент М400 и песок в соотношении 1:3. Слой бетона должен закрывать арматуру более чем на 3 см с каждой стороны. Бетон укладывается слоями шириной 15-20 см. После заливки бетонной консистенции поверхность фундамента прокалывается щупом. Это нужно для удаления воздуха;
6. Демонтаж опалубки. Когда бетон стопроцентно высохнет, опалубку можно удалять. Наибольшая крепость бетона достигается через 28 дней;
7. Защита фундамента. Чтоб на основании не появились трещинки, его накрывают пленкой;

Что такое опорно-столбчатый фундамент и его отличие от других видов

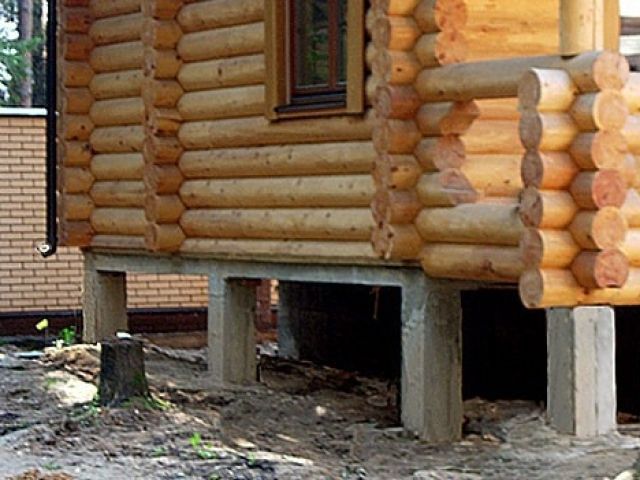

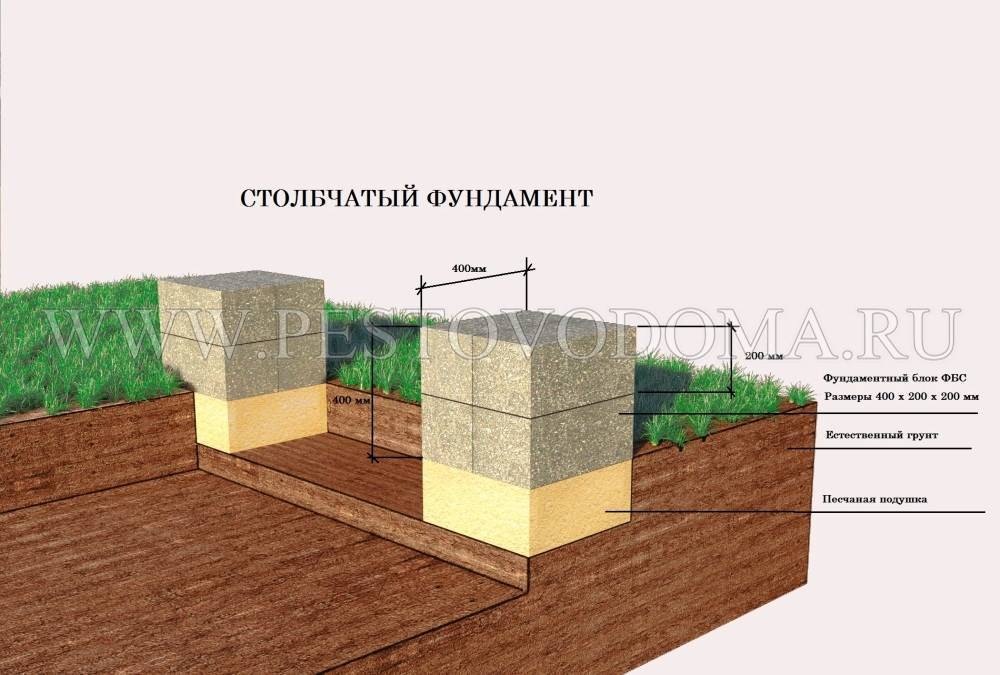

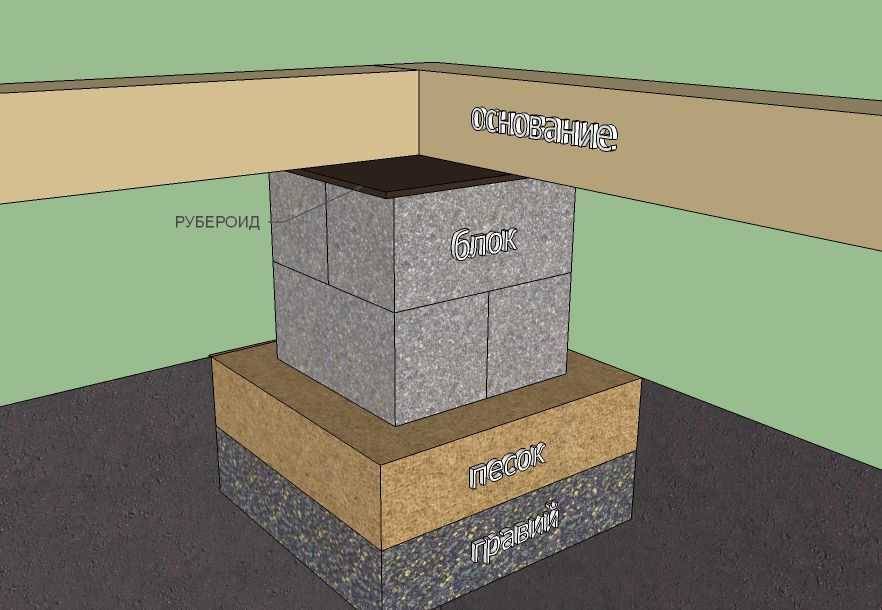

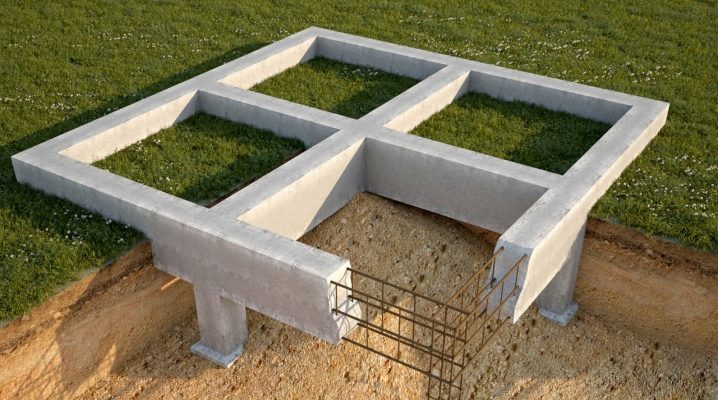

Столбчатый фундамент — некоторое количество бетонных столбов, зарытых в грунт на определенную глубину (какая должна быть глубина заложения и какое количество столбов – об этом поговорим чуть далее). Сверху эти столбы жестко связываются ростверком.В качестве ростверка, как правило, используются бетонные, либо деревянные балки, в некоторых случаях ростверк заливается бетоном и является монолитной жесткой железобетонной уже говорилось выше, у опорно-столбчатого фундамента очень малая несущая способность, даже по сравнению с такими как мелкозаглубленный и незаглубленный ленточный фундамент, не говоря уже о монолитной плите. Но несмотря на это, при технически правильном подходе, он будет достаточно прочным, надежным и очень недорогим решением для некоторых типов домов, тем более что заложить его своими руками будет не так уж и сложно.

Где и как используется опорно-столбчатый фундамент

Из-за своих конструктивных особенностей опорно-столбчатый фундамент подходит не для всех типов домов. Из-за его малой несущей способности, основным условием для постройки дома на таком фундаменте является небольшой вес. А из-за малой устойчивости – дом должен быть построен из материала прочного на , опорно-столбчатый фундамент не подходит для тех домов, в которых планируется подвальное помещение, так как устроить его у Вас, скорее всего, не получится.

Учитывая вышесказанное, можно сделать вывод, что столбчатый фундамент подходит только для деревянных домов, каркасных, каркасно-щитовых или подобных. Тяжелые дома из блоков или кирпича, я бы на таком фундаменте строить не стал, учитывая его особенности.

После того, как мы определились для каких домов подходит такой тип фундамента, давайте разберемся в какой грунт его можно закладывать, а в какой нет.

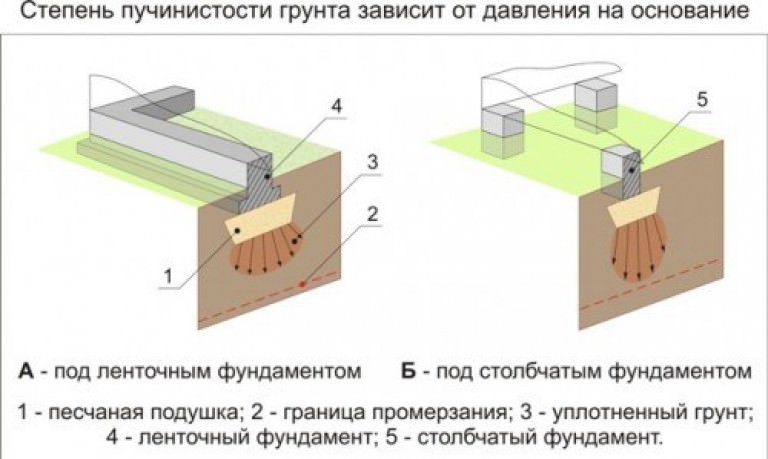

Причины вспучивания грунта

Величина вспучивания определяется несколькими факторами:

• дисперсионными свойствами почвы,
• глубиной залегания подземных вод,
• высотой капиллярного смачивания почвы,
• глубиной промерзания грунта.

В различных местностях подземные воды находятся на разных уровнях. Уровень залегания считают высоким при глубине не более 2 метров. При нахождении воды близко к уровню промерзания, почва становится сильно увлажненной, что приводит к сильному пучению грунта при минусовой температуре.

Высота капиллярного смачивания почвы зависит от ее типа. Толщину слоя капиллярного увлажнения от уровня грунтовых вод называют опасной морозной каймой. Ее толщина — от 30 см до 3,5 метра. Морозоопасная кайма зависит от степени дисперсности почвы и составляет:

• 30−50 см при пылеватой почве;
• 50−100 см у супесей (грунта, состоящего из пылеватых и песчаных частиц);
• до 1,5 м у суглинков;
• до 3 м у глинистых почв.

Глубина промерзшего грунта под домом зависит от температуры воздуха, теплоизоляции основания и толщины снежного покрова.

Из вышесказанного напрашивается вывод — чем ближе грунтовые воды, толще слой капиллярного увлажнения и ниже температура за окном, тем большему вспучиванию подвергнется грунт.

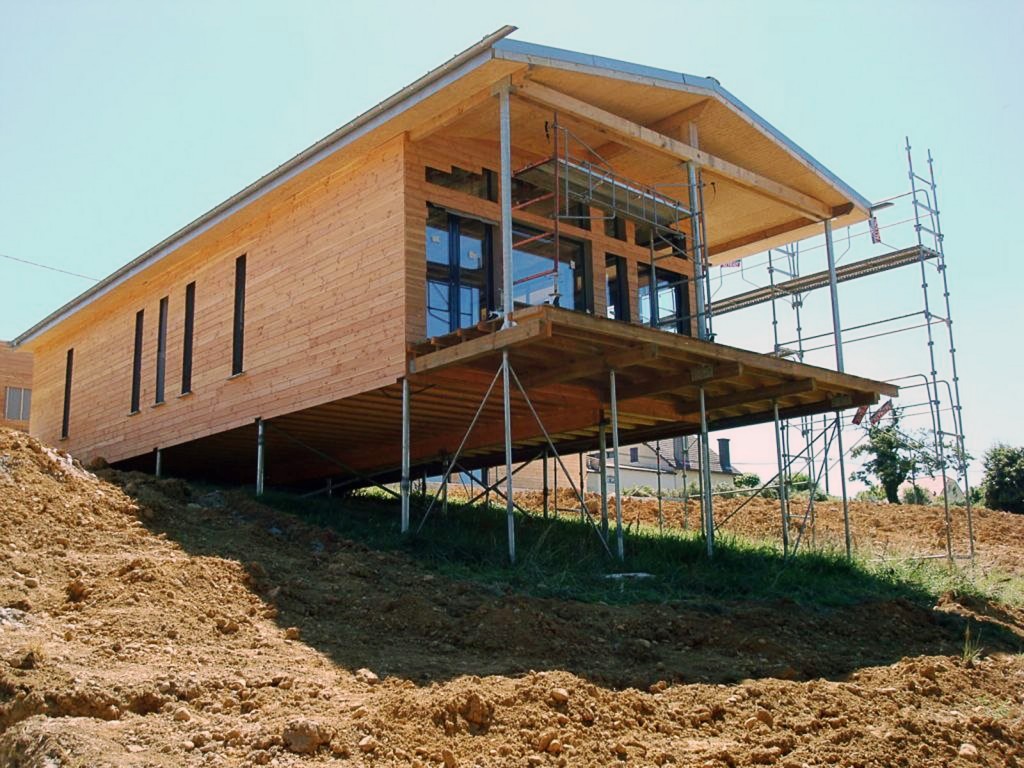

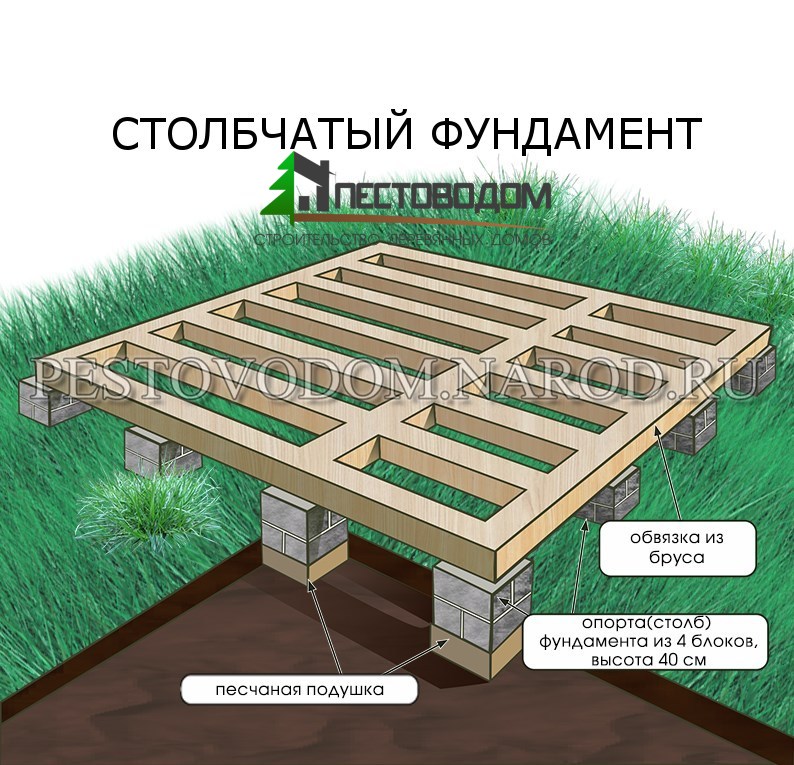

Общее описание столбчатого фундамента

Img by denisbin — flickr

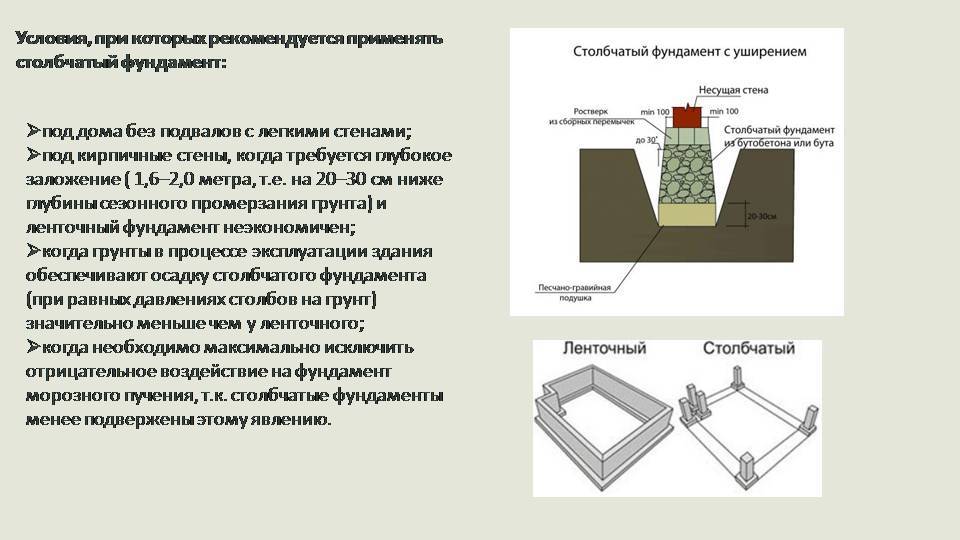

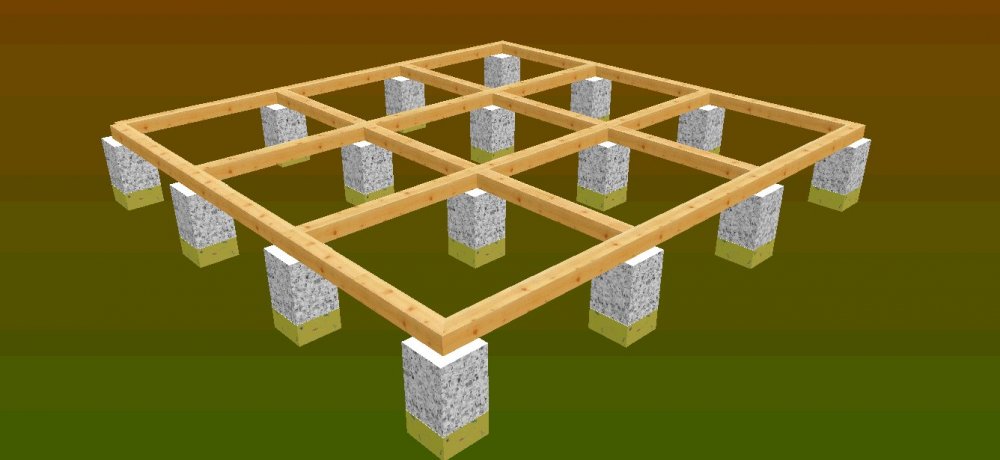

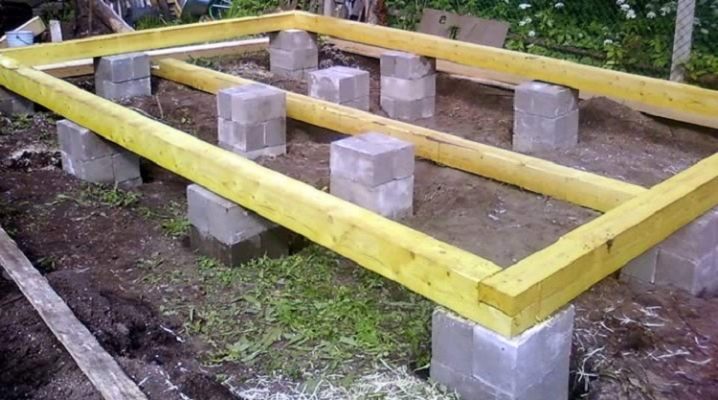

Столбчатый фундамент представляет собой систему столбов — опор, которые располагаются в строго определенном расчетным путем порядке.

Этот вид фундамента целесообразно использовать при возведении относительно небольших легких зданий без подвалов, имеющих, как правило, не более двух этажей, а также различных построек для хозяйственных нужд и легких конструкций каркасного типа.

При наличии на Вашем участке следующих условий не рекомендуется возводить столбчатый фундамент, лучше выбрать другой способ устройства основания здания:

• Грунт на участке отличается подвижностью в горизонтальной плоскости. Устранить влияние этого фактора можно с помощью устройства более мощных ростверков (об этом ниже), но такие работы увеличат общую трудоемкость процесса и поднимут расходы на материалы.
• Требуется возведение дома массивной конструкции: со стенами из железобетона или кирпича.
• Наличие слабонесущих грунтов (глина, торф, насыщенные водой или просадочные породы);
• Значительный перепад высот на участке, отведенном под строительство, составляющий более 2-х метров.

К преимуществам столбчатого фундамента относятся относительно невысокая трудоемкость его обустройства и отсутствие необходимости проведения земляных работ в значительных объемах, что позволяет уменьшить затраты на строительные работы и материалы. Стоимость его возведения по сравнению с ленточным будет меньше на 30—50%.

На срок службы столбчатого фундамента влияет вид материала, который используется для изготовления опор, и он в среднем составляет:

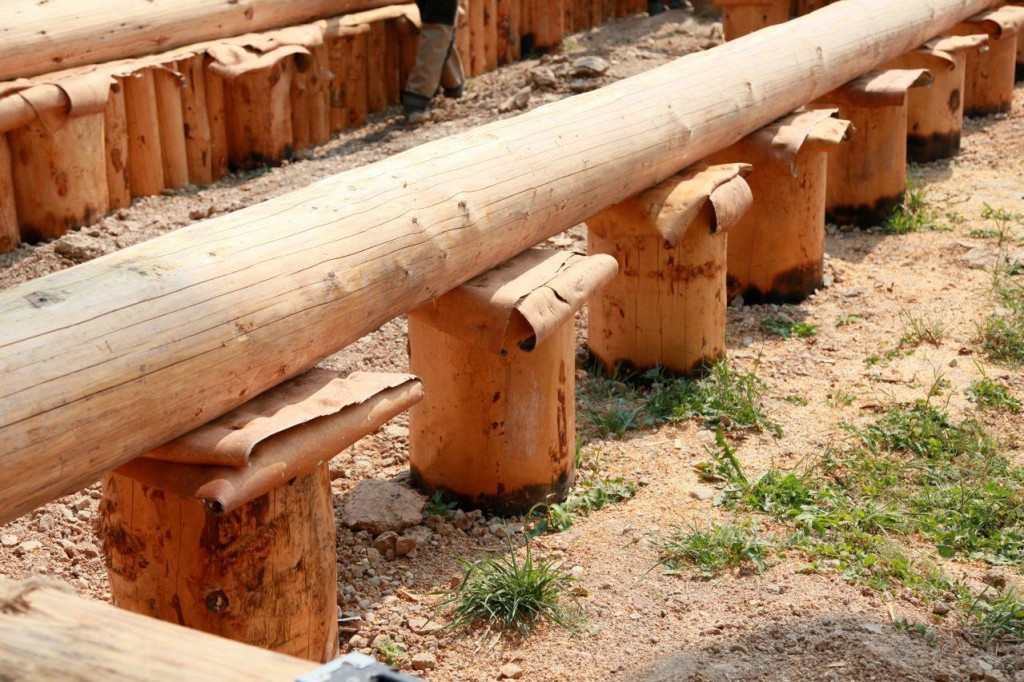

• для деревянных столбов — в зависимости от породы древесины от 7 до 15 лет без дополнительной обработки и от 10 до 30 лет при использовании обжига или специальных составов;
• для столбов из красного кирпича — до 40 лет;
• бутовых или бетонных опор — 50—80 лет;
• монолитных бетонных столбов с армирующей обвязкой — до 150 лет.

Однако приведенные цифры достаточно условны, так как необходимо учитывать еще множество факторов, влияющих на долговечность столбчатого фундамента. Прежде всего — это качество применяемых материалов, характеристики бетонов и растворов, используемых для выполнения кладки, и правильное гидроизолирование опор.

К примеру, обрабатывать бетонные столбы при устройстве фундамента достаточно сложно, поэтому для их изготовления применяется влагостойкий бетон, а деревянные опоры покрывают специальными составами.

Как обустроить фундамент на глинистой почве

В данном материале рассмотрим вопрос о том, какие фундаменты на пучинистых грунтах будут эффективны. В частности, какой фундамент на глинистой почве предпочтительнее для возведения построек малоэтажного типа.

Для начала, определим, какие проблемы перед застройщиками возникают при возведении построек в регионах с низкими отрицательными температурами в плане воздействия на основание постройки.

Опасности возведения постройки на пучинистых грунтах

Какие факторы воздействуют на фундаменты на глинистых грунтах? Это морозное пучение в силу неравномерности насыщения влагой пучинистых грунтов. И последующее возможное разрушение основания и постройки при смещении части грунта.

Если бы грунт равномерно поднимался, опускался, смещался всей массой под всем основанием, то постройке бы ничего не угрожало.

Однако фундамент на глине или суглинке испытывает давление от промерзающего грунта только в некоторых участках подошвы или только на некоторых сваях всего свайного поля. Такое неравномерное воздействие приводит к деформации основания и, как следствие, к разрушению постройки на этом основании.

Почему в данном материале говорится только о воздействии на малоэтажные постройки? Потому что такие здания обладают относительно малым весом, который не в силах компенсировать давление участков грунта на фундамент.

Многоэтажные городские дома имеют вес, достаточный для того, чтобы компенсировать давление отдельных участков пучинистого грунта под их основанием. Поэтому многоэтажный дом или большое производственное здание не нуждается в утепленной отмостке или в утеплении подошвы фундаментной плиты.

Оптимальные фундаменты на пучинистых грунтах

Оптимальный фундамент на глинистой почве, водонасыщенной и подверженной пучению, будет обладать следующими характеристиками:

• Расположение основания / нижней точки фундамента ниже уровня промерзания грунта для данного региона.
• Прочное монолитное основание, препятствующее воздействию морозного пучения на отдельные части здания.
• Система перераспределения и выравнивания нагрузок на отдельные части здания.

Под такие требования подходят несколько типов оснований под малоэтажные дома:

• Свайный фундамент.
• Плитный фундамент.
• Незаглубленный ленточный фундамент.

Последний тип основания может использоваться под легкие постройки каркасного типа или выполненные из дерева, на нем мы остановимся чуть ниже.

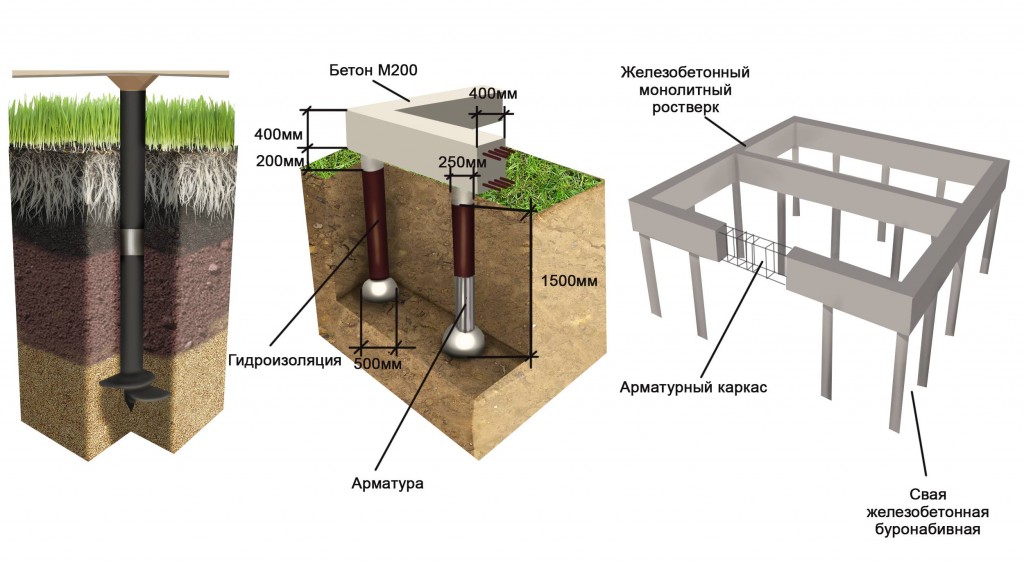

Свайный фундамент на глине с бурозаливными сваями ниже уровня промерзания грунта и мощным ростверком, объединяющим сваи и перераспределяющим нагрузку – классическое решение для водонасыщенных грунтов.

Плитный фундамент на глинистой почве, способный перераспределять нагрузку с любого участка основания на соседние – также хорошее решение в условиях высокого УГВ и морозного пучения.

Ленточные фундаменты на пучинистых грунтах

Как уже упоминалось выше, можно использовать ленточный фундамент на пучинистых грунтах. Для этого необходимо выполнить два условия:

1. Ленточный фундамент должен обладать достаточной жесткостью для перераспределения нагрузок с участков на все основание.
2. Ленточный фундамент должен быть защищен от возможного пучения грунта путем утепления самого фундамента и отмостки при нем.

Утепление фундамента и отмостки позволит избежать самого факта морозного пучения, поскольку вода в грунте не будет замерзать, силы морозного пучения не возникнут.

Мелкозаглубленные фундаменты на пучинистых грунтах возможно возводить только при условии правильного утепления фундаментной ленты и отмостки. При этом ленточный фундамент на суглинке или глине должен быть обеспечен также и дренажной подготовкой.

Защита здания на пучинистых грунтах

В комплексе мер по защите оснований зданий от морозного пучения на водонасыщенных грунтах существует три основных направления:

1. Создание фундаментов, не подверженных морозному пучению или противостоящих силе морозного пучения.
2. Утепление оснований зданий и препятствование замерзанию воды в грунте и, как следствие, возникновению сил морозного пучения.
3. Отвод или удаление воды из грунта, и превращение глин и суглинков в ненасыщенные водой грунты под фундаментом здания.

Каждое из этих направлений уже обеспечивает снижение влияния пучинистого грунта на основание здания. А применение двух или трех – сводит это влияние на нет.

Выводы

Итак, основными путями компенсирования силы морозного пучения или ее полного исключения являются:

• Возводимые свайные фундаменты на пучинистых грунтах с глубиной свай ниже уровня промерзания грунта. Использование винтовых свай или свай по технологии ТИСЭ.
• Утепление основания здания и отмостки на ширину не менее, чем глубина промерзания грунта для региона постройки.
• Дренажные работы и любые работы по удалению воды из грунта под фундаментом здания. Защита пятна застройки и прилегающей территории не только от грунтовых вод, но и от атмосферных осадков.

Эти работы позволят возвести фундамент на глине или суглинке, а также использовать малонагруженные или облегченные фундаменты на сложных водонасыщенных почвах.

Нажмите на иконку требуемой социальной сети, так вы поделитесь ссылкой со своим окружением:

Где можно использовать — применение

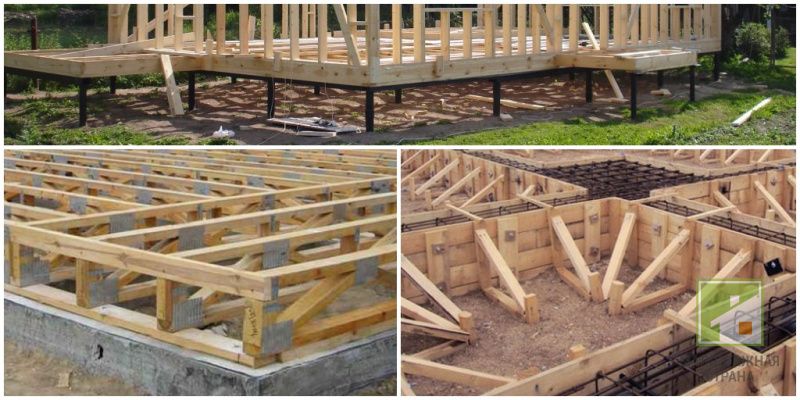

Ленточный мелкозаглубленный фундамент подходит длястроительства низкоэтажных жилых домов и других сооружений из тех материалов,которые не создадут значительного давления на подошву фундамента. К такимсооружениям и материалам относят:

• бревенчатые срубы;
• ячеистые бетоны – пенобетон, газосиликатные блоки;
• облегченная кладка кирпича;
• каркасно-щитовые постройки.

При обустройстве фундамента большей ширины на нем можно возводить тяжелые дома из бруса или бревна. Но в этом случае грунт будет промерзать на меньшую глубину и есть вероятность деформирования фундамента. Таким образом, если планируется постройка монументального здания – лучше обустроить ленточный монолитный фундамент.

При этом следует знать, что увеличение ширины лентымелкозаглубленного фундаменты делает возможным строительство более тяжелыхдомов с мансардой. Большая ширина фундаментной ленты (соответственно, и цоколя)способствует снижению глубины промерзания грунта в пространстве под полом.

Где можно использовать — применение

Ленточный мелкозаглубленный фундамент подходит для строительства низкоэтажных жилых домов и других сооружений из тех материалов, которые не создадут значительного давления на подошву фундамента. К таким сооружениям и материалам относят:

• бревенчатые срубы;
• ячеистые бетоны – пенобетон, газосиликатные блоки;
• облегченная кладка кирпича;
• каркасно-щитовые постройки.

При обустройстве фундамента большей ширины на нем можно возводить тяжелые дома из бруса или бревна. Но в этом случае грунт будет промерзать на меньшую глубину и есть вероятность деформирования фундамента. Таким образом, если планируется постройка монументального здания – лучше обустроить ленточный монолитный фундамент.

При этом следует знать, что увеличение ширины ленты мелкозаглубленного фундаменты делает возможным строительство более тяжелых домов с мансардой. Большая ширина фундаментной ленты (соответственно, и цоколя) способствует снижению глубины промерзания грунта в пространстве под полом.

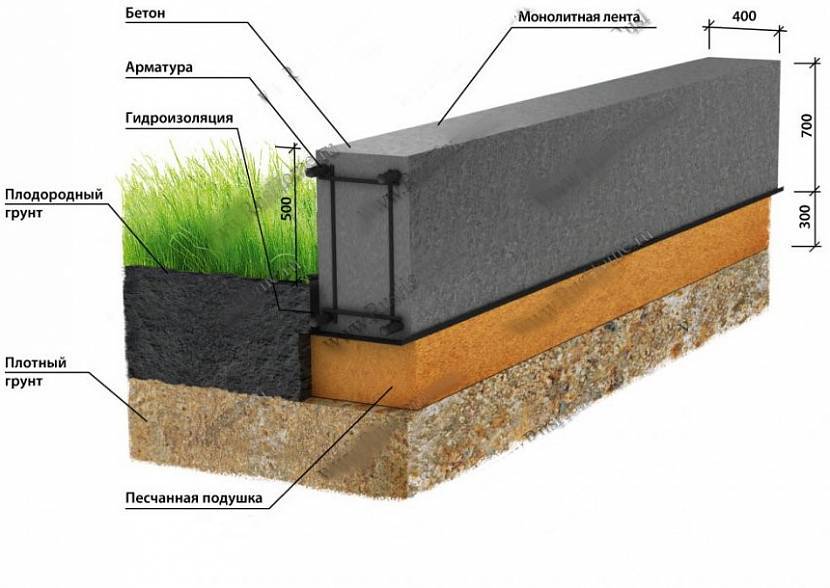

Ленточный мелкозалубленый фундамент

В пользу данного варианта выступает то, что, не смотря на небольшую глубину заложения, при устройстве такого фундамента вполне возможно устройство подвального помещения.

По технологии различают сборный и монолитный ленточный фундамент.

Сборный

Сборный будет состоять из готовых бетонных блоков, объединенных стяжкой. Этот фундамент хотя и монтируется несколько быстрее, однако уступает по прочности и срокам службы.

Монолитный

Монолитный изготавливается прямо на месте, раствор заливается в подготовленную опалубку. Он прочнее, прослужит дольше, однако и труда потребуется затратить на его возведение своими руками значительно больше.

Очень хорошо показывает себя данный тип фундамента при строительстве каркасных домов.

Особенности материалов

Мелкозаглубленный фундамент может быть выполнен с использованием определенных строительных материалов.

Самым распространенным является ленточный фундамент из железобетона (бетонная смесь + арматура). Также при возведении могут использоваться

• бутобетон (бутовый камень), подходит для легких песчаных почв или
• кирпич, для почв с минимумом грунтовых вод.

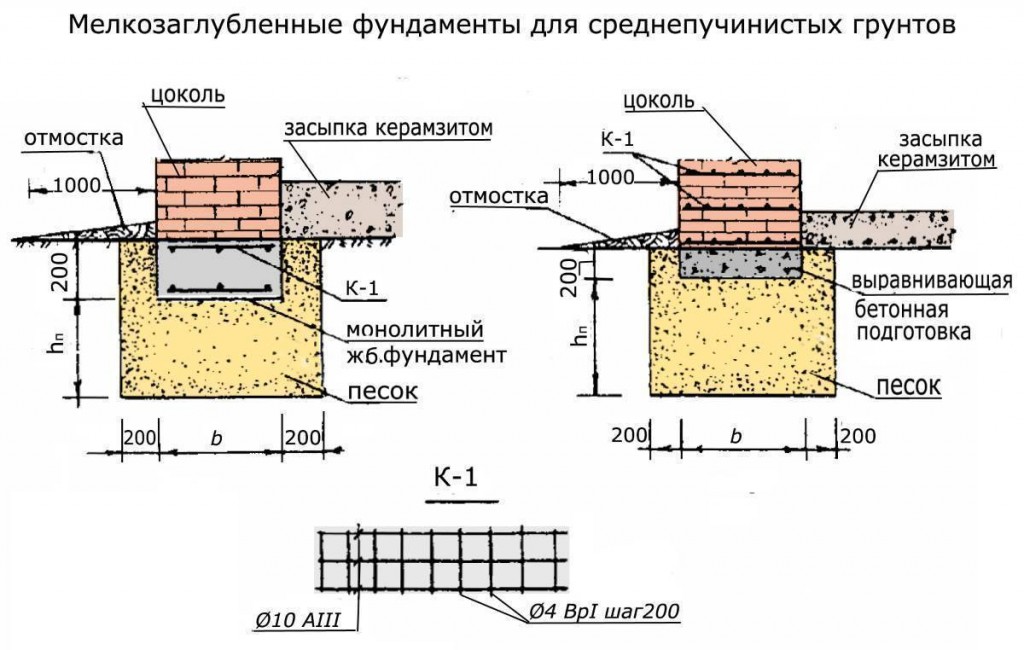

Мелкозаглубленный фундамент на пучинистом грунте

Пучинистость грунта вовсе не является противопоказанием для возведения мелкозаглубленного фундамента.   Основание дома в данном случае закладывается на достаточно небольшую глубину, поэтому и силы морозного пучения воздействуют на такой фундамент минимально.

Также мало подвержен данный тип и воздействию грунтовых вод.

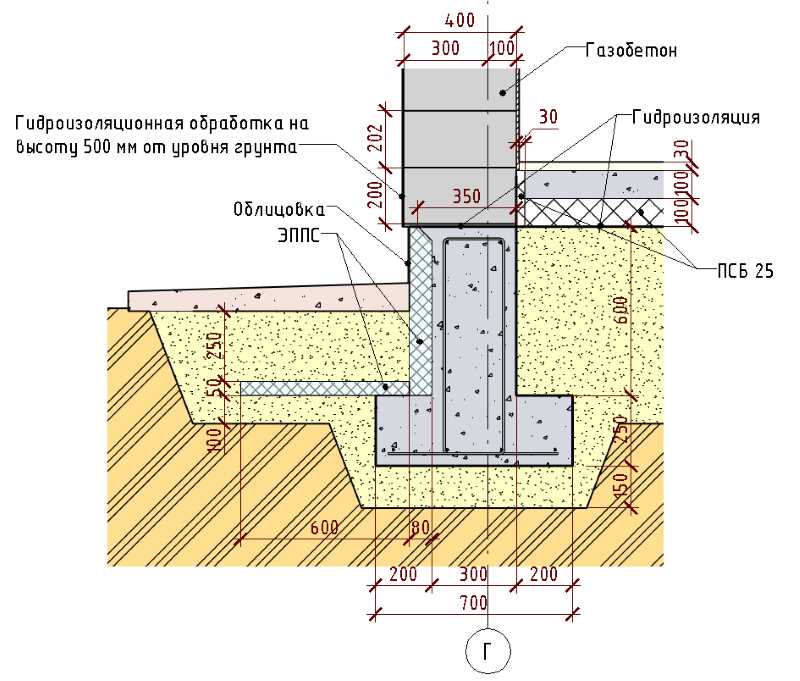

Утепление мелкозаглубленного фундамента

Грамотное утепление позволяет защитить конструкцию от промерзания, а значит и от разрешения. Довольно удобным, эффективным и экономически выгодным является использование для утепления пенополистирола (по-простому — пенопласта).

Хорошее утепление позволит продлить срок службы фундамента и уменьшит расходы на отопление.

Хотя данный вид фундамента сложно назвать малозатратным, однако он подкупает своими показателям прочности и надежности.

Специфики фундамента для пучинистой почвы

Одним из ключевых является ленточный фундамент, тем не менее, под него необходимо вырыть специальный котлован глубиной примерно в 0.7 м. Подготовив котлован, боковые стенки укрепляют гидроизоляционным материалом, в частности, полиэтиленом.

После этого добавляется сухая смесь в 2-3 слоя шириной приблизительно в 15 см, потом это все качественно утрамбовывается. На следующей стадии необходима опалубка под основу.

Поверх подушки опять обустраивают гидроизоляцию и создают арматурный каркас.

Выходит незаглубленный фундамент на пучинистой земле, может легко противостоять большому давлению.

После этого, в опалубку добавляют бетонную смесь. Так как, она не успела застыть, устанавливают большие прутья арматуры.

Очередная маленькая особенность – арматуру желательно вязать. Сварная арматура может оказаться чезчур хрупкой и ломкой.

Менее распространённой является свайная основа на пучинистых грунтах, поскольку ее сооружение требует привлечения особой техники и больших трудовых расходов.

На нем останавливают выбор исключительно в случаях, когда точка промерзания земли превышает 1.5 м.

Сваи стоит углублять не менее чем на 3-4 м, вследствие этого чаще делают изделия из бетона или железобетона всех разновидностей, в частности забивного, набивного или винтового.

По всей площадке дома создают дренажную систему и делают гидроизоляцию базиса.

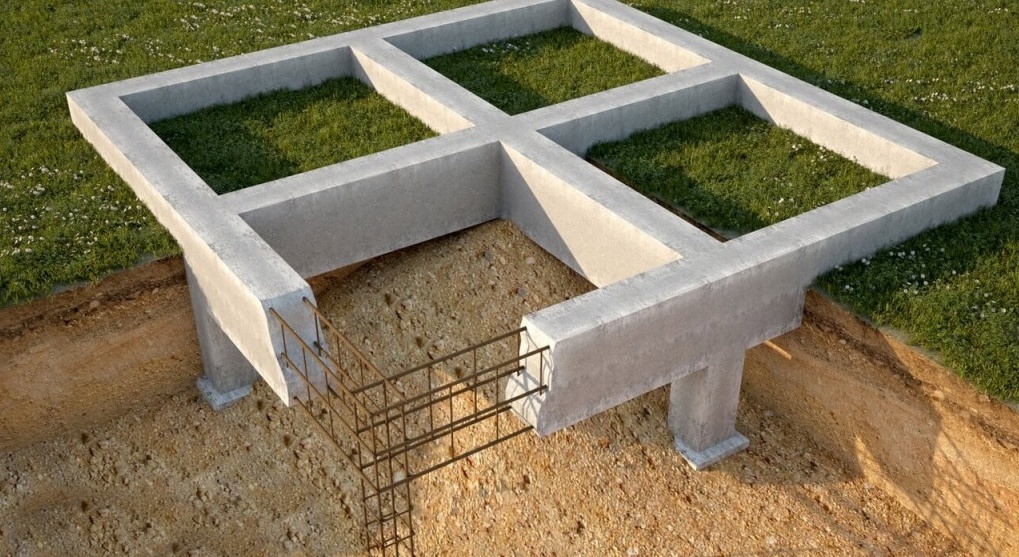

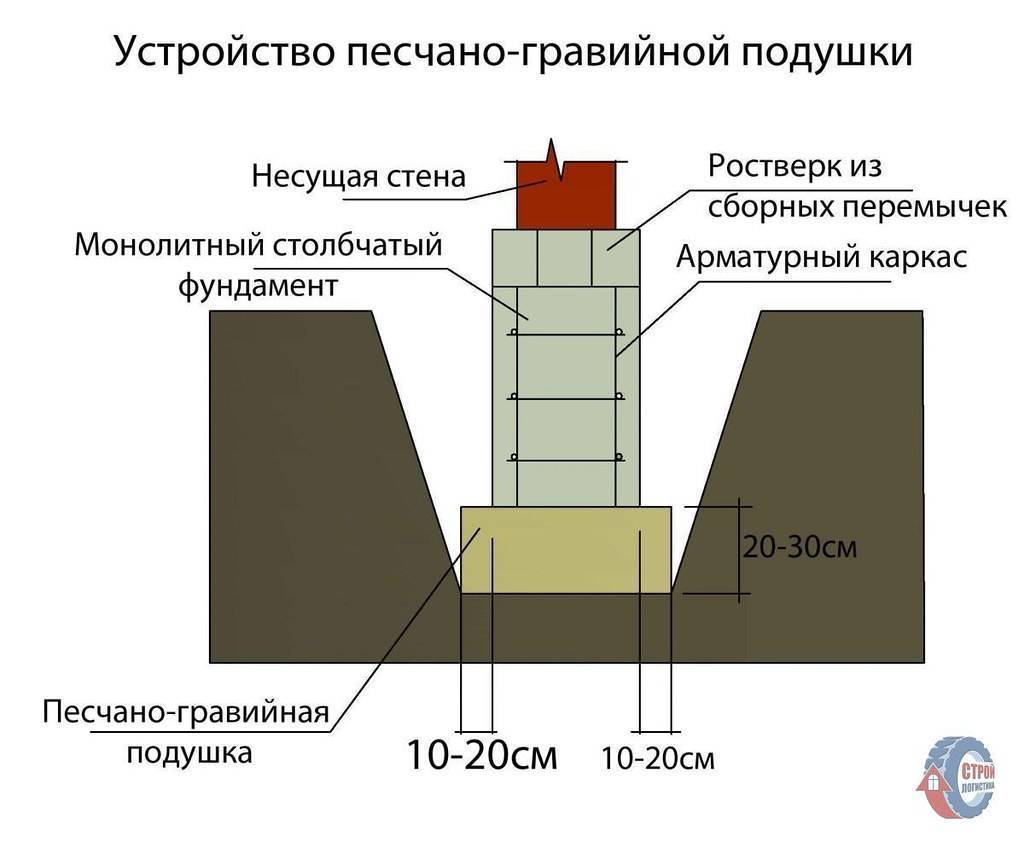

Прекрасным решением может являться столбчатый фундамент, который сооружают под каркасные здания или малоэтажные постройки.

Он, как и свайный фундамент, создается ниже уровня промерзания.

Главным материалом для строительства столбов считается железобетон высоких марок, который может противостоять многообразным нагрузкам и давлению из вне.

В таком случае, анкерная площадка присоединяется к опорному каркасу, и будет выполнять роль опоры для здания.

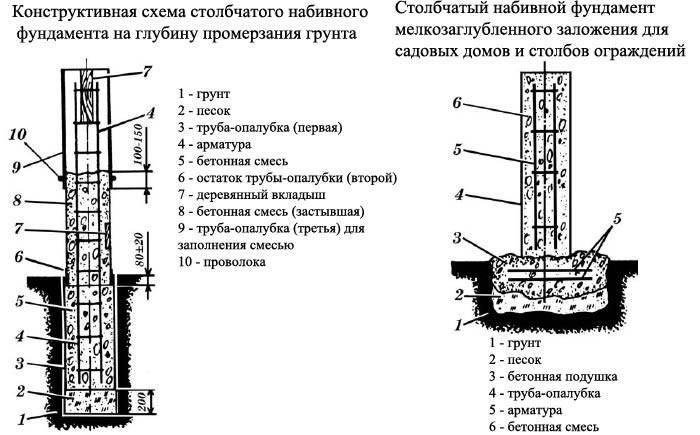

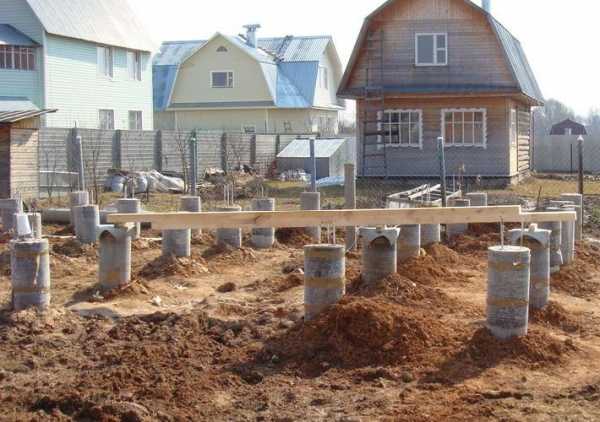

Своими руками можно построить столбчатый фундамент с помощью асбестовых труб с большим арматурным каркасом.

Снаружи создается слой эпоксидной смолы, как правило, арматурный каркас производят из проволоки толщиной примерно в 10 мм.

Плавающую плитную основу на пучинистых грунтах, создают совместно с нестабильными слоями.

С помощью этого стены дома не испытывают различных деформаций со стороны и, таким образом, не разрушаются, исключено появление даже маленьких трещин.

Сооружение фундамента на пучинистой почве в качестве монолитной плиты может быть создано двумя способами: слабо заглубленным (когда нет надобности в подвале или цоколе) или в качестве плиты глубокого заложения.

Под фундамент вырывают потребной глубины котлован, дно какового засыпают обычным щебнем.

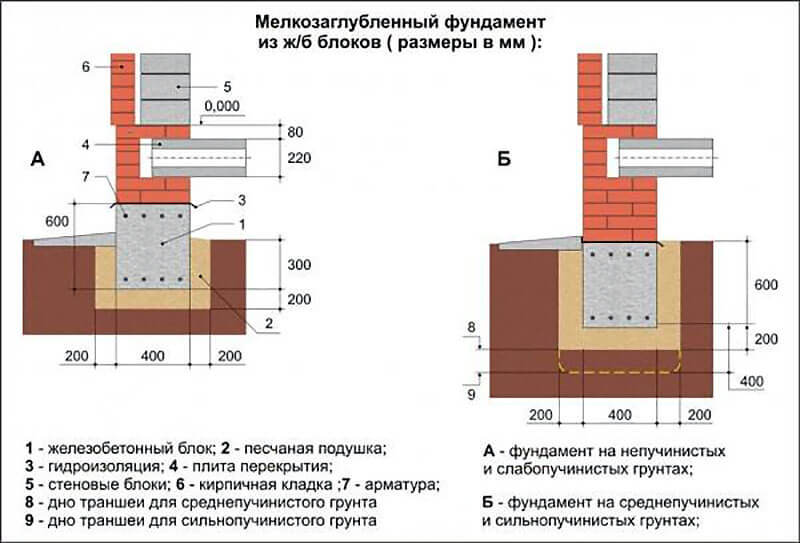

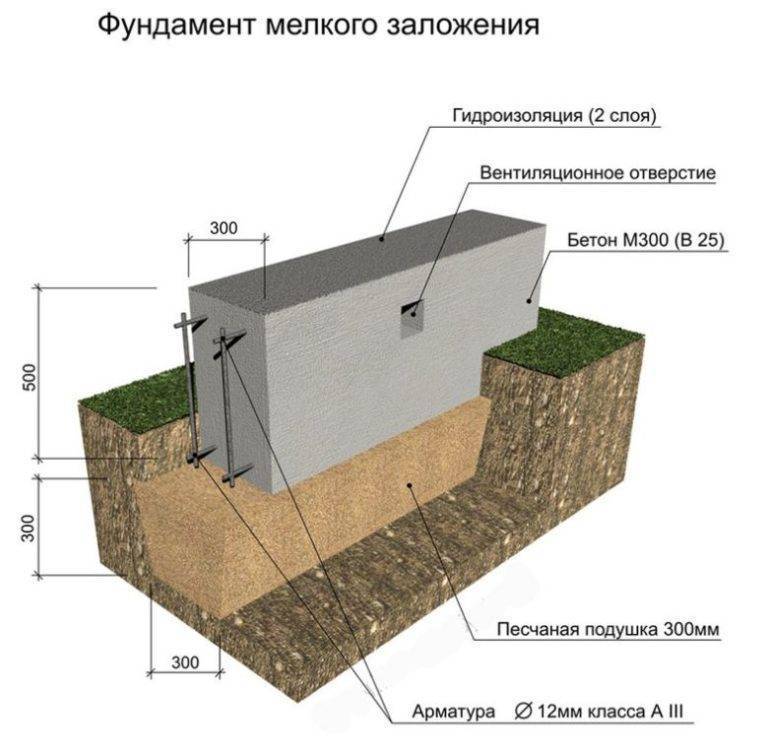

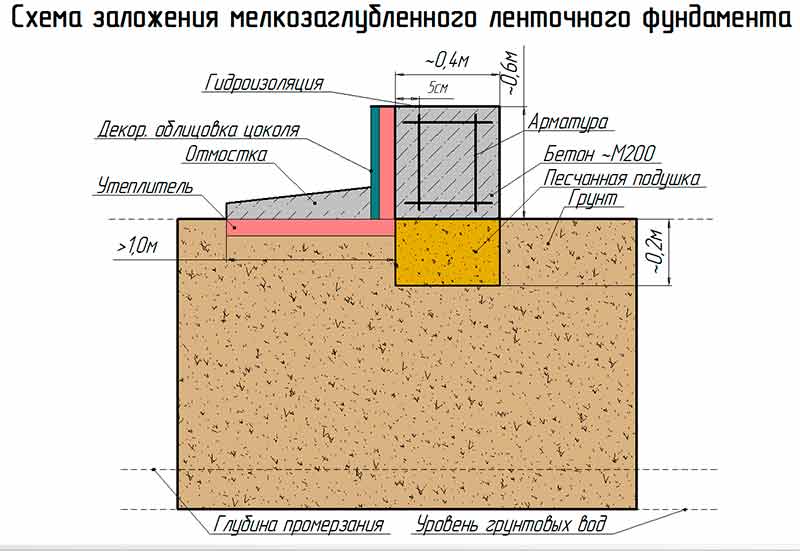

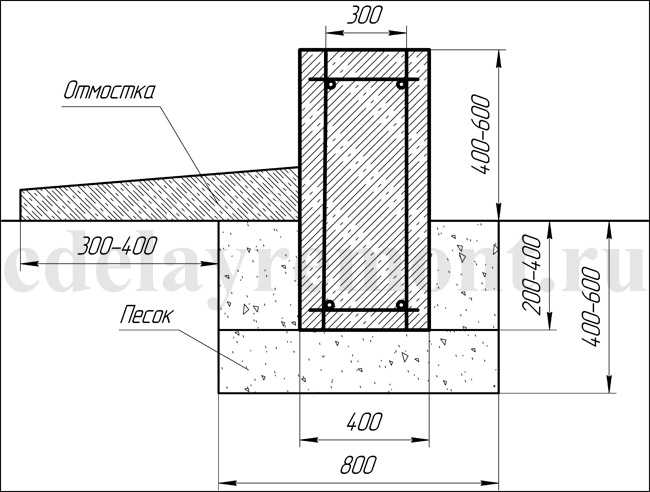

Конструкция мелкозаглубленных оснований и их обустройство

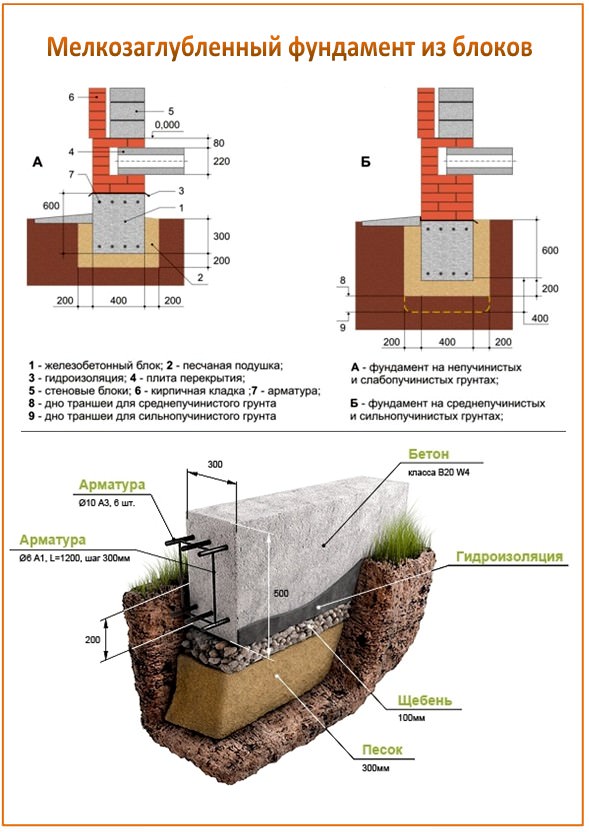

Такие фундаменты могут быть выполнены из бетонных блоков, плит, кирпича, а также в виде монолитной бетонной ленты.

Бетонные малозаглубленные фундаменты на пучинистых грунтах – самые распространённые через простоту и удобство изготовления.

Армированную металлическими элементами монолитную бетонную ленту закладывают по периметру строения, а также под его несущими стенами. Глубина заложения «ленты» должна гарантировать отсутствие сил, действующих со стороны вспучиваемого грунта на основание фундамента и его стенки.

Создание малозаглубленного основания дома – это сложный технологический процесс. Специалисты компании «РадоСваи» профессионально выполняют все работы по его строительству, от геодезического исследования почвы под будущим фундаментом и заканчивая его бетонированием. Мы предлагаем свои услуги, но при наличии строительных знаний и навыков такие работы можно выполнить самостоятельно.

Выполняя мелкозаглубленный фундамент на пучинистом грунте своими руками, необходимо помнить – сначала надо создать проект основания.

Перед началом её строительства проводят подготовительные работы, которые заключаются в очистке участка и его выравнивания. Завозятся необходимое оборудование и стройматериалы (арматура, бетон (цемент), доски, гидроизоляция). В последующем процесс создания фундаментной конструкции будет состоять из нескольких этапов.

Разметка

Используют шнур, небольшие колышки и рулетку. Замеры и установку колышек (маяков) делают с учётом, что ширина фундамента должна быть большей на 20см ширины возводимых стен. Правильность разметки периметра проверяют сравниванием диагоналей прямоугольника.

Земляные работы

Выкапывается траншея (котлован) с вертикальными стенами и оптимальной глубиной 60см. Откосы траншеи закладываются гидроизоляцией (плёнка ПВХ, рубероид).

Обустройство опалубочной конструкции и подушки

На дно траншеи укладывается и трамбуется строительная подушка, состоящая из крупного речного песка и гравия. Слои этих материалов периодически поливают водой. Толщина подушки составляет 30-50см. Она учитывается при проведении земляных работ.

Пористую подушку специалисты рекомендуют изолировать от бетона гидроизоляцией (плёнкой).

Затем собирается опалубка из досок или других подобных материалов, высота которых над уровнем грунта должна составлять 20-30см. Сбитые из досок щиты соединяют горизонтальными поперечинами и подпирают снаружи.

Армирование

Из металлических прутьев с ребристой поверхностью диаметром 12мм и более создаётся армокаркас. Он состоит из двух горизонтальных поясов и связанных с ними (через каждые 50-70см) вертикальных прутьев. Каркас укладывают в опалубку на расстоянии 5см от ближайшей поверхности. Сборка армирующего каркаса при помощи сварки запрещена, для этого используют вязальную проволоку.

Армирование будет выполнено правильно, если залить на дно траншеи стартовый слой бетона (до 30% общего объёма).

При самостоятельном выполнении работ необходимо обязательно приобрести (взять в аренду) бетономешалку.

Бетонирование

Для этого используют качественную бетонную смесь марки не менее М300. Полученный промышленным способом бетон заливают в один приём. При самостоятельном изготовлении бетонной смеси технология заливания требует выполнять её в несколько этапов, после застывания предыдущих слоёв. При этом по очереди заливать участки ленточного фундамента нельзя – чревато низкой прочностью шовных участков.

Строительные правила предписывают финишное выравнивание последнего слоя бетона выполнять подсыпкой сухого цемента. Тем самым ускоряется схватывание бетона и исключается появление трещин на поверхности.

Процесс «созревания» фундамента разный для различных типов возводимых строений. Так, установку лёгких конструкций можно выполнять уже через две недели после заливки бетоном, для кирпичных же сооружений – на ранее чем через 28-30 дней.

Материал и технологии

Для утепления ленточного фундамента используются различные материалы. Они обладают разными свойствами, техникой монтажа, имеют собственные достоинства и недостатки.

Рассмотрим их внимательнее:

Пенопласт

Название «пенопласт» прижилось с момента появления материала на рынке. Оно, так же, как «ксерокс» или «поролон» обозначает одного из первых производителей материала. Настоящее наименование — гранулированный пенополистирол.

Утеплитель, который уверенно лидирует среди альтернативных вариантов благодаря оптимальному сочетанию цены с качеством.

Он изготавливается в форме плит с заданной толщиной и размерами, обладающих достаточной жесткостью, очень малым весом.

Легко обрабатывается, практически полностью устойчив к воздействию воды (имеется незначительное впитывание в мельчайшие полости между гранулами). Обладает высокими теплосберегающими возможностями.

Монтаж производится при помощи клеевых составов прямо на поверхность ленты. Установка требует полной герметичности, появляющиеся зазоры следует заполнять монтажной пеной.

Пенопласт довольно хрупок, может крошиться, поэтому работать с ним надо осторожно, аккуратно

Экструдированный пенополистирол

Этот материал является ближайшим родственником пенопласта, но, в отличие от него, изготавливается не из гранул, соединенных под действием перегретого пара, а путем вспенивания расплава полистирола.

Благодаря более продвинутой технологии, возникает прочный, абсолютно неуязвимый для воды материал, обладающий оптимальным набором эксплуатационных качеств. Методика монтажа идентична технике установки пенопласта, долговечность и надежность экструдированного пенополистирола весьма высоки.

В торговой сети распространенным видом этого материала является пеноплекс. Единственным, но существенным недостатком материала является его цена, более высокая, чем у пенопласта.

Жидкий пенополиуретан

Теплоизолятор, по типу действия напоминающий монтажную пену. Представляет собой жидкость, распыляемую на обрабатываемую поверхность.

На воздухе она вспенивается, увеличивается в объеме, вследствие чего образует плотное, герметичное полотно.

Слой изолятора имеет хорошие теплосберегающие качества, полную устойчивость к воздействию воды и герметичность.

Особым качеством материала является возможность нанесения на поверхности сложной конфигурации, с множеством выступающих элементов и т.д.

Недостатками жидкого пенополиуретана является высокая цена и необходимость в использовании специализированного оборудования для нанесения материала на поверхность ленты.

Керамзит

Керамзит — это сыпучий теплоизолятор, используемый преимущественно для утепления горизонтальных поверхностей.

Основным преимуществом материала является его долговечность и способность быть использованным многократно — при необходимости, керамзит извлекают, производят какие-либо работы и снова засыпают на место (или в применяют для других надобностей).

Использование керамзита для утепления ленточного фундамента обычно сводится к засыпке пазух траншеи, что не дает должного эффекта.

Почвенная влага имеет возможность свободно проникать в материал, который способен долго сохранять ее на поверхности отдельных гранул.

Этот момент является основным фактором, ограничивающим использование керамзита для утепления ленточного фундамента.

ВАЖНО! В последнее время в продаже появился специализированный вид пеноплекса для подземной установки, предназначенного для утепления поверхности фундаментов зданий или сооружений. Он обладает максимально удачным набором качеств и обеспечивает высокоэффективное утепление ленты.

Гидроизоляция

Через месяц после возведения фундамента столбы обеспечиваются гидроизоляцией. С целью утепления подпольного пространства, удаления мусора и прочего обустраивается забирка, которая ограждает стенку, расположенную между опорами. Существует возможность использовать разные материалы, но в большинстве случаев предпочтение отдают кирпичу или камню. Также предусмотрена бетонная стяжка между столбами, что служит основанием.

Фундамент столбчатый мелкозаглубленный предусматривает несколько способов гидроизоляции:

• чередование слоем битума и рубероида на верхней части столбов и забирке;
• цементный раствор посыпается сухим цементом (2−3 мм), а после застывания прокладывается рубероид.

Когда гидроиляция готова, столбы присыпаются грунтом, затем он утрамбовывается.

Какова должна быть глубина заложения ленточного фундамента + влияние грунтовых вод на заглубление

Популярность ленточного фундамента далеко опередила все остальные варианты конструкции основания.

Причиной этого является универсальность, способность выдерживать высокие нагрузки и работать на различных типах грунта.

Большим преимуществом считается совместимость с другими типами фундамента, возможность усиления ленты вспомогательными элементами — столбами, сваями и прочими дополнениями.

Важным достоинством ленты считается отсутствие необходимости слишком глубокого погружения в грунт.

В зависимости от условий и веса постройки можно обойтись малыми глубинами траншеи, что позволяет получить заметную экономию денег, времени и труда.

Строительство фундамента из фундаментных стеновых блоков

Для малоэтажного строительства используют мелкозаглубленный ленточный фундамент из блоков фбс. Такие фундаменты называют сборными.

Фундаментные блоки по размеру подбираются в зависимости от толщины стен.

Алгоритм строительства сборного фундамента выглядит так:

• на подготовленное основание укладываются специальные блоки — фундаментные подушки;
• на них устанавливают блоки ФБС, которые скрепляют цементным раствором. В качестве армирующего элемента между блоков укладывают металлическую сетку;
• верхняя часть фундамента выравнивается цементным раствором. Сверху проводится гидроизоляция — укладывают рубероид на битумную мастику в два слоя. Гидроизоляцию необходимо выполнять по всему периметру здания, по наружной стороне фундамента.
• после обратной засыпки стен фундамента, примерно на ширину 50 – 80 см, вокруг всего строения делается отмостка. Ее выполняют чаще всего из бетона.

Но, в отличие от монолитных ленточных фундаментов, они требуют больших затрат и имеют меньшую прочность. Для их выполнения необходимо использование строительной техники.

Ленточным фундаментам посвящен большой раздел нашего сайта, рекомендуем почитать о разных вариантах, сравнить и выбрать наиболее подходящий в вашей ситуации. Если в вас уже есть опыт такого строительства, то просим поделиться им в комментариях ниже.

Устройство траншеи и подушки

Глубина траншеи зависит от глубины заглубления фундамента и толщины подушки. По ширине траншея делается на 10 см шире, чем рассчитанная толщина монолитной ленты. Это необходимо для установки опалубки. При строительстве МЗЛФ на сыпучих грунтах можно укрепить откосы траншеи досками. Подсыпка подушки необходима для снижения воздействия на фундамент сил морозного пучения. Толщина подушки, как правило, составляет 20-30 см для слабопучинистых и непучинистых грунтов. Для пучинистых — определяется по таблице, которая приведена выше.

Правильно выполнить подсыпку — это значит сделать 2 слоя: первый — крупнофракционный песок, который засыпается, а затем увлажняется и трамбуется, второй — мелкий щебень или гравий. В качестве второго слоя можно также использовать доменный или котельный шлак. При высоком уровне грунтовых вод под подушку рекомендуется положить слой гидроизоляции: рубероид или геотекстиль, а сверху производить подсыпку.

Монтаж опалубки и армирование

Опалубка делается из струганных досок, толщина которых составляет не более 3 см. Опалубка монтируется в траншее, а ее высота на 5-10 см больше высоты монолитной ленты. В готовую опалубку устанавливается армокаркас. Армирование монолитной ленты выполняется в соответствии со СНиП 52-01-2003 и СП 52-101-2003. Армокаркас может содержать от 3 до 6 продольных прутков арматуры, соединенных между собой вертикальными перемычками.

Схема армирования определяется исходя из ширины фундаментной ленты. Армокаркас собирается из рифленой арматуры сечением 12 мм класса А3. Для небольшого сооружения можно применять арматуру класса А500С, стоимость которой значительно дешевле. Между собой каркасы соединяются внахлестку, образуя арматурный узел. Длина нахлестки не должна превышать 20 диаметров стержней (20 х 12 = 24 см). Соединения скрепляются при помощи сварки.

Для углов, где стены будущего дома пересекаются, необходимо усиление арматурного каркаса путем монтажа дополнительных вертикальных стержней, которые привариваются к продольным стержням. Такое усиление позволяет ленточному фундаменту выдерживать критические нагрузки, действующие в местах пересечения стен.

Укладывать армокаркас можно на подготовленную подушку, но лучше это делать на стартовый слой бетона. Толщина стартовой заливке не должна превышать 20% от всей высоты ленты. Бетонная заливка помогает создать более ровную поверхность, на которую укладывается армокаркас. Если вы решили не заливать стартовый слой, то для поднятия армокаркаса над поверхностью подушки на 5-7 см следует использовать опорные грибки.

Армокаркас должен располагаться в пространстве, нигде не соприкасаясь с подсыпкой и опалубкой.

Заливка бетона

Заливка должна производится при температуре +10 С и выше. Перед заливкой опалубку необходимо увлажнить, тогда бетон будет ложиться ровнее. Заливать смесь необходимо послойно, толщина слоя не должна превышать 40 см, оптимально — 20-30 см. Каждый слой подвергается 5-10 минутному виброуплотнению. Такая технология не позволяет образовываться пустотам внутри бетона. Для подачи бетонной смеси к опалубке необходимо использовать эластичный рукав или желоб.

Монолитный усиленный ленточный фундамент своими руками.

Этот тип фундамента отличается высокой прочностью через использование армированной конструкции по всей высоте бетонной ленты. Также он имеет большую площадь подошвы, рассчитан на огромные вертикальные и горизонтальные нагрузки со стороны грунта и самой конструкции сооружения. Сделать его своими руками очень сложно, тут используется различная механизированная техника. Металлический каркас ленточного фундамента состоит с 6-8 ниток, соединенных между собой методом сварки.

Также можно использовать каркасный тип армирования. Это основание действует по принципу плавающей плиты, поэтому популярный в сейсмоактивных районах. Используется для строительства сооружений на сложных с точки зрения смещения грунтах: глинистых, песчаных, рыхлых и пористых.

Завершающие этапы работы

Завершающими этапами является засыпка пазух и заливка отмостки. Засыпка производится впитывающим материалом, в идеале — чистым речным песком. При появлении влаги в траншее она сразу проходит на дно и выводится дренажной системой. Засыпку производят как с внешней, так и с внутренней сторон, так как появление грунтовых вод возможно отвсюду.

Заливка отмостки выполняется для защиты траншеи от стекающей по стенам дождевой или талой воды. По бетонной полосе вода стекает на примыкающий грунт, где оборудуется дренажный лоток для отвода стоков в дренажный колодец.

Относиться к этим элементам следует с тем же вниманием, что и ко всем остальным, пренебрегать их созданием нельзя.

МЗЛФ в действии

Строительные работы по возведению мелкозаглубленного основания для дома на пучинистом участке имеют более расширенный список, но защищать дом и фундамент от разрушения о подтопления необходимо. Так как заглубленные стены бетонной ленты находятся на глубине не более 0,5-0,7 м, то силы пучения, проявляющие себя на уровне промерзания грунта, на него не действуют, однако остается опасность перенасыщения стройматериалов основания и стен дома влагой. Поэтому должна быть обеспечена дополнительная гидро- и теплоизоляция ленты.

Если на участке с пучинистым грунтом планируется строить тяжелый дом из бетона или плит, то слой пучинистой почвы лучше заменить. Это – огромные объемы земляных работ, но в противном случае фундамент может не выдержать встречных нагрузок – и от веса дома сверху, и от сил пучения снизу. В таком случае МЗЛФ оказывается малодейственным, а оптимальной конструкцией будет столбчатый или свайный фундамент.

[ads-mob-1]При невозможности обустроить дом на другом основании МЗЛФ тщательно просчитывается, армируется, защищается от любых негативных воздействий на него, а стройматериалы для дома выбираются с целью уменьшить общую массу строения. Это могут быть ячеистые бетоны (пено- или газоблоки), древесина или хотя бы полый красный кирпич.

Схема фундамента мелкого заглубления

Из схемы выше видно, что МЗЛФ опирается на песчаную подушку, защищенную гидроизоляционными материалами (рубероид, битум, мембрана), бока траншеи также должны быть защищены гидроизоляцией. Гидрофобные присадки в бетонном растворе обеспечат ему бо́льшую прочность и устойчивость к впитыванию влаги. Дополнительно такой фундамент защищается дренажной и ливневой системами, построенными вокруг дома, а также прочной влагозащищенной отмосткой с утеплением. Армирование ленты проводится с усилением, то есть, арматуры в МЗЛФ должно быть на 30-50% больше, чем в обычном железобетонном фундаменте.

Деформации морозного пучения грунтов

Огромной проблемой для строения можно назвать деформации, которые происходят в грунтах под воздействием низких температур, проще говоря, их промерзание. Неравномерное распределение влаги в разных породах почвы и наличие грунтовых вод, в холодное время года становятся крайне опасным для конструкции. Замерзая, вода расширяется, создавая давление (на пучинистом грунте оно достигает до 40 т на 1м 2 поверхности), которое не может быть скомпенсировано весом самого здания. В результате повышения и понижении температур, происходит эффект пучения и если не предпринять меры, в основания строения начнут появляться осадочные трещины, что неизбежно приведет к разрушению всей конструкции. Для предотвращения столь мрачной перспективы разработано множество рекомендаций, следуя которым вы сохраните эксплуатационные характеристики вашего дома на длительный

срок.

Главное – это, конечно же, выбор подходящего проекта. Но наряду с ним стоит провести и предупредительные мероприятия. Коль основным источником деформаций служит вода, то удаление лишней влаги с участка станет большим подспорьем для сохранения целостности конструктива. Необходимо создать сеть водоотводящих каналов для отведения поверхностных влаги, для сбора подземных вод, потребуется серьезная дренажная система, которая с помощью насосов перенаправит потоки в коллекторы. Таким образом искусственное осушение грунтов снизит насыщение их влагой и сократит негативное воздействие на строение, соответственно риск появления осадочных трещин будет сведен к минимуму.

Следующее, что поможет сохранить вашему дому безупречные эксплуатационные характеристики это использование при возведении фундамента непучинистых грунтов. Заменить весь слой промерзания у вас не получится, да в этом и нет необходимости, а вот применить нужный грунт для обратной засыпки при устройстве фундамента будет весьма целесообразно.

Прекрасно проявил себя и способ утепление основания дома, но и грунта вокруг него. Применение теплоизоляционного материала позволяет в полно мере использовать геотермальное тепло земли. При сочетании нескольких методов одновременно, эффект направленный на компенсацию нагрузок от деформации грунтов, суммируется.
