Как провести свет на балкон или лоджию самостоятельно

Подготовительные работы

Перед тем как провести розетку на балкон или лоджию, необходимо подготовить трассу, вдоль которой будет уложен ведущий на балкон провод. Существует два варианта решения данной задачи:

Скрытая прокладка

От ближайшей к балкону розетки, находящейся в смежной комнате, в стене в направлении балкона с помощью бура и перфоратора прокладывается канал (штроба).

Как можно сделать розетку на балконе с помощью скрытой проводки

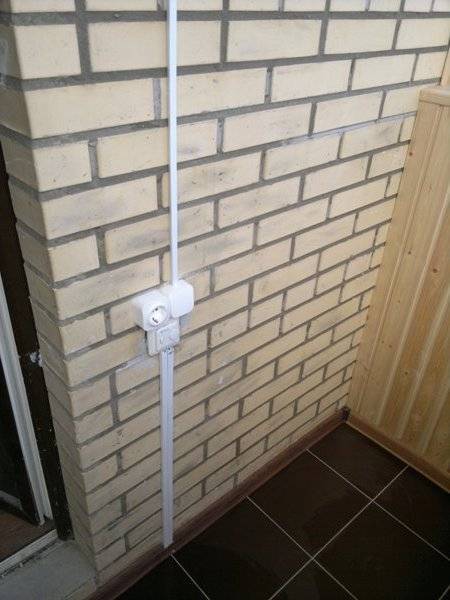

Открытая прокладка

Штробление стен сопровождается образованием большого количества мусора и пыли, поэтому многие предпочитают более чистый способ – прокладку провода в открытую. Для этого на стену с помощью дюбелей прикручивают кабель-канал, в котором и будет уложен провод. Дюбели можно завинчивать с шагом в 400 мм. Недостаток открытой прокладки состоит в том, что короб с проводом оказывается на виду.

Как вывести розетку на балкон в этом случае? После того как вопрос о прокладке провода вдоль стены будет решен, приступают к выполнению отверстия в стене между комнатой и балконом. Разумнее всего делать это именно в той точке, где будет установлена балконная розетка. Учитывайте при этом, что оптимальная высота установки розетки над полом составляет 80 см. Диаметр отверстия должен быть такой величины, чтобы в нем помещалась гофрированная труба.

После того, как отверстие будет выполнено, его расширяют со стороны балкона с помощью специальной круглой насадки для перфоратора до размеров, необходимых для установки подрозетника. Затем в отверстие заводится гофрированная труба (согласно требованиям нормативов, она не должна контактировать с горючими утеплителями). Теперь можно приступать непосредственно к установке розетки.

Надо заметить, что в определенных случаях возможно крепление розеток без подрозетников непосредственно к обшивке. А как это сделать правильно показано на видео.

Watch this video on YouTube

Пошаговая инструкция по монтажу

В разных домах рекомендуется разный тип проводки. В деревянных чаще всего делается электропроводка открытого типа, а в бетонных строениях с множеством технологических пустот – скрытого. Рассмотрим нюансы монтажа и проведения электропроводки в частном доме своими руками.

Открытая (наружная)

Часто используется в загородных деревянных домах. Может быть выполнен как в специальных коробах, под плинтусами, так и в «ретро-стиле», из специального кабеля и на фарфоровых изоляторах-креплениях, фиксирующих вертикальные элементы .

Чтобы провести в доме открытую электропроводку, нужно:

• Рассчитать длину и сечение кабелей каждого типа: силового, осветительного и слаботочного
• Создать электрическую принципиальную схему
• Использовать плоский провод марок АПРВ, АПР, АППВ

Сделайте разметку трассы пролегания кабеля и крепления установочных элементов. Помните, что расстояние от дверей и окон должно быть не менее 10 см, от потолка – не менее 20 см. высота монтажа выключателей и розеток – около 80 см, но не более 150 от пола.
Закрепите кабель на стенах жестяными полосками или пластиковыми крепежами, исключив провисание.
Закрепите распределительные и установочные коробки
Коммутируйте соединения по схеме: заведите провода в коробки с запасом 70-100 мм и соедините их
Смонтируйте в местах, указанных на схеме розетки и выключатели
Подсоедините к ним провода

Закрытая

Монтируется несколько сложнее. Чтобы скрыть кабели в стенах, нужно:

• Разметить стены при помощи разметочного шнура
• С помощью болгарки прорезать в стенах канавки 2х2 см
• Штроборезом вырезать места под установку распределительных коробок, выключателей и розеток
• Установить коробки и подрозетники. Зафиксировать их асбестом или шурупами с дюбелем
• Прогрунтовать канавки
• Уложить в них кабель. Предварительно его нужно разрезать на куски нужной длины
• Закрепить его в канавке штукатуркой. Шаг крепления – около 40 см
• Через 20-25 часов, когда штукатурка высохнет полностью, зачистить ее
• Установить выключатели и розетки

Вот и все несложные шаги, требуемые для собственноручной электрификации жилища.

Пошаговая видео-инструкция, как провести электропроводку в частном доме своими руками:

Установка фурнитуры

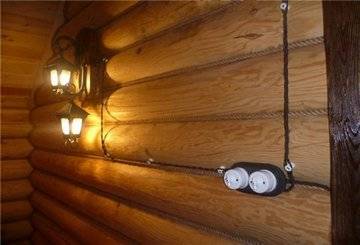

В модной ныне ретро-проводке открытого типа фурнитура может быть самой разнообразной. Помимо выключателей и розеток, там применяются фарфоровые ролики-изоляторы. Крепить каждый из предметов фурнитуры следует на расстоянии:

• Ролики-изоляторы: 10-12 сантиметров друг от друга
• Провод витой одножильный – 1 сантиметр от стены
• Розетки: не ниже, чем 35-40 сантиметров от пола и не ниже, чем 15 см от кухонного стола
• Выключатели – от 50 до 150 сантиметров от пола

Нельзя устанавливать выключатели и розетки на одном уровне. Это правило относится и к электропроводке скрытого типа.

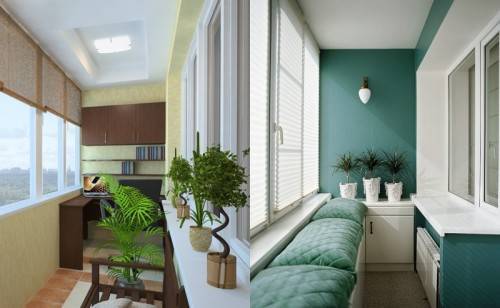

Советы дизайнеров по подбору и комбинированию освещения на балконе

На сегодняшний день к лоджии в доме предъявляются не меньшие требования, чем к другим помещениям. Фактически, она становится полноценным жилым пространством наряду с кухней, спальней или гостиной. Чтобы установить на балконе источники света своими руками максимально функционально и красиво, рекомендуем воспользоваться рекомендациями профессионалов.

• Основное правило заключается в том, что, увеличивая световой поток и располагая источники света ближе к одной из стен, мы «раздвигаем» пространство узкого балкона или лоджии.
• Если предполагается использовать балкон в качестве цветочной оранжереи, то точечные светильники, в которые встроены галогеновые лампы, добавят ему сказочности и таинственности.
• Светодиодная подсветка по периметру потолка идеально подойдет для зоны отдыха. Ее яркость можно регулировать с помощью диммера и контроллера.
• Находка для балкона — встроенные в пол точечные источники света. Они удачно сочетаются с потолочными плафонами, создавая комбинацию отраженного и прямого света. Выбирая светильники такого типа, следует отдать предпочтение тем, что менее всего нагреваются. Оптимальным будет выбор 12-вольтовых светодиодных ламп, для которых следует установить понижающий трансформатор.
• На застекленных балконах следует применять закрытые источники искусственного света небольшой формы. Если балкон открытый, то для него подойдут специальные фасадные фонари или другие источники света, предназначенные для использования на открытом воздухе и при низких температурах. При этом их нужно располагать на максимальном удалении от воздействия атмосферных осадков. Вне зависимости от типа балкона светильники должны быть влагозащищенные.
• Поворотные настенные и потолочные светильники открывают много возможностей для моделирования пространства и создания его новых вариаций благодаря игре света и тени.

Таким образом, оборудование балкона или лоджии светильниками автоматически расширяет фактическую жилую площадь квартиры. Основные нюансы проводки света на балкон и выбора источников освещения мы рассмотрели. Если ваш балкон до сих пор не освещен, то сейчас самое время этим заняться. Удачи!

Установка электрической розетки на балконе

Чтобы провести розетку на балкон, можно использовать накладные и встроенные штепсели.

Первый вариант применяется при открытой проводке и внешняя розетка монтируется поверх стены. Процесс простой, но при эксплуатации могут быть неудобства.

Монтаж внутренней розетки применяется при скрытой проводке. Она почти не выступает от стены, поэтому более комфортна в процессе использования. Но установка более сложная, потому что контакты с распределительной коробкой размещаются в стене. На месте будущей розетки делают необходимое углубление при помощи перфоратора с круглой насадкой. Разъем можно расположить по европейским/российским стандартам. Это 30/80 см над полом.

Рекомендуется заменить одинарный разъем штепселя на блок. Процесс установки не сильно усложняется, а в будущем это может быть полезно.

Подключение внутреннего штепселя

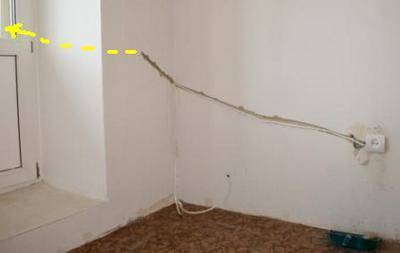

В подавляющем большинстве случаев, свет на балкон проводят от ближайшего штепселя. Он находится в смежной комнате. Поэтому разберем этот распространенный вариант получения электричества на балконе.

Намечают маршрут и в стене создают технологическую канавку. Для получения аккуратного канала болгаркой делают два параллельных запила. Потом, с помощью молотка с зубилом, выбивают канавку между надрезами. Т.к. электричество на балконное пространство проводится сквозь смежную стену, на ней пробуривают отверстие, исходя от диаметра гофрированной трубы. В нужном месте под размер розетки, включателя и/или распределительной коробки создается углубление. Можно использовать дрель с круглой алмазной коронкой или перфоратор. Выбираем режим сверления и не используем комбинированный с долблением.

Монтажная коробка, размещаясь в отверстии, должна скрываться в нем.

Кабель следует закладывать в канал в гофрированной/металлической противопожарной трубе и фиксировать на скобы/раствор алебастра 20-сантиметровым шагом. Для подсоединения к контактам, необходимо предусмотреть со стороны запитывающего штепселя 5-сантиметровый выпуск провода.

С другой стороны провод по отверстию в стене, выводят на балконное пространство и подрезают. Свободный кабельный конец, торчащий из коробки, обязан иметь 5-сантиметровую длину. Подрозетник монтируют в отверстие, подготовленное под коробку. Отверстие смачивают водой, потом заполняют раствором алебастровой/гипсовой смеси, затем вдалбливают в нее коробку до того момента, пока она не будет на едином уровне с поверхностью стены.

Советуем делать подрозетник глубже, чтобы он не торчал в стене. Тогда монтированная розетка максимально плотно примкнет к стеновой поверхности. Места монтажа штепселя под саморезы обязаны располагаться на одной горизонтальной или вертикальной линии.

Шпателем убираются со стены излишки смеси. Установка розетки и её последующее подключение выполняется после засыхания раствора и окончания отделки помещения. Перед подключением штепселя квартиру следует обесточить. Применив спецнож, провода очищают от внешней оплетки, не повреждая изоляцию жил, и с их концов снимают изоляцию. Сняв рамку со штепселя, концы жил заводят в его контакты, затем, плотно зажав, фиксируют на винты.

Соединение проводов с разными сечениями выполняют через клеммы. Это касается и изделий, созданных из разных материалов.

Смонтировав розетку в коробку, её фиксируют на длинные саморезы. Установив рамку розетки, с электрощита возобновляют подачу электричества. С помощью тестера, проверяют готовую линию на наличие в проводке короткого замыкания и работоспособность штепселя, установленного на балконе. Если все в порядке, штукатурным раствором/шпаклевкой заделываются штробы.

Шаг 3 Подводим линию и подключаемся

Для примера рассмотрим наиболее сложный из способов – когда нужно провести свет на балконе, выведя линию от щитка. Чтобы Вам была понятнее инструкция, условно разобьем ее на пункты:

1. Отключите электричество в квартире (автомат на вводном щитке).
2. Отрежьте нужную длину проводника.
3. Сделайте разметку на стенах для их штробления.
4. Создайте технологические канавки от ввода до распределительной коробки на лоджии. Также сделайте штробы под выключатели, розетки, монтажную коробку. Провести свет на балкон можно только через стену, поэтому нужно будет в подходящем месте пробурить отверстие, достаточное для прохождения гофрированной трубы.
5. Поместите кабель в штробу и зафиксируйте алебастром через каждые 20 см (раствор быстро схватывается, что очень удобно).
6. Подсоедините все элементы в одну цепь, согласно созданной схеме.
7. Прозвоните готовую линию мультиметром на наличие короткого замыкания. Если все в порядке – раствором заделайте штробы.
8. Подключите свет к автоматическому выключателю на вводе и включите электричество.

Видео урок по правильному подключению света

Вот и все что Вы должны знать для того, чтобы провести свет на балконе своими руками. Как Вы видите, произвести электромонтаж самому вполне реально даже без определенных навыков. Если же Вы решили сделать освещение лоджии без электричества, установите специальные светильники на батарейках, которые пользуются популярностью среди владельцев квартир в панельных домах.

Похожие материалы:

• Монтаж электропроводки в квартире
• Как собрать распределительный щит?
• Как сделать теплый пол на балконе

Как провести розетку на балкон: советы электриков

Но с другой стороны, это требование техники безопасности: вряд ли дополнительная электроточка положительно отразится на электробезопасности, даже застекленного балкона. Распределительную коробку также устанавливаем в комнате.

Этапы проведения электричества на балкон:

1. Пробивание отверстий в стенах в заранее определенных местах. Операция выполняется при помощи перфоратора со специальным буром по бетону.

2. Прокладка электрического кабеля через подготовленные отверстия, закрепление его на стене. Все части кабеля, которые будут скрываться, укладываются в гофрированную трубу.

3. Разводка проводки, согласно предварительному плану.

4. Установка и подключение к электросети монтажных коробок, светильников и других электроприборов.

5. Питание лоджии (балкона) осуществляется от ближайшей розетки или подключением к автоматическому выключателю. Своим клиентам рекомендую именно второй вариант, поскольку уходя из дома можно легко обесточить балкон.

Какие виды проводки используем?

1. Скрытую проводка (в стенах).

2. Наружную (проложенную по стене).

В основном, когда мы проводим свет на балконе, используется первый вид, имеющий ряд преимуществ: эстетичный вид и большая степень безопасности.

Для проведения монтажа скрытой проводки необходимо: рассчитать нагрузку, произвести штробление стен, уложить кабель, замазать штробы, произвести присоединение к общей электропроводке квартиры и надежно заизолировать соединение.

Открытый вид электропроводки также имеет место быть. К ее преимуществам относится простота в монтаже, отсутствие работ, связанных с штробление и последующей замазкой швов. Однако она не всегда подходит под дизайн балкона.

Виды освещения на балконе:

— прямое (при невысоком потолке);

— рассеянное (общее освещение);

— отражающее (плавное и равномерное).

Что же касается светильников, то они могут быть напольными, настенными, потолочными и подвесными. Не исключен вариант и точечных светильников, которые располагаются в удобном для Вас положении. Оригинальным решением может стать и инфракрасный обогреватель в виде картины, который имеет подсветку и вращается на 360 градусов.

Важно помнить, что с помощью света можно сделать балкон выше и шире, ну и, конечно же, уютнее и комфортнее. Поэтому к вопросу проводки света в данное помещение следует относиться серьезно!. Запомните: несмотря на всю кажущуюся простоту данной работы, выполнять ее должен только профессионал, поскольку в данном вопросе существуем масса мелких нюансов, разобраться в которых под силу только опытному электрику

И главное – от грамотного исполнения работы зависит безопасность Вашей жизни и жизни всех членов семьи!

Запомните: несмотря на всю кажущуюся простоту данной работы, выполнять ее должен только профессионал, поскольку в данном вопросе существуем масса мелких нюансов, разобраться в которых под силу только опытному электрику. И главное – от грамотного исполнения работы зависит безопасность Вашей жизни и жизни всех членов семьи!

Выбор светильников

Итак, с проводкой разобрались. А куда же лучше ставить лампочки? Обязательно продумайте загодя точное расположение всех осветительных приборов на балконе, чтобы определиться с кабелем, выключателями, розетками. Ну и вообще, ориентируйтесь на дизайн в помещении, цвет стен и уровень естественной инсоляции, наличие полок по бокам, мебели и т.д.Для лоджий, как правило, требуются светильники более высокой мощности, чем для балконов. Всё из-за наличия двух глухих стенок по бокам, сквозь которые в значительно меньших объёмах проникает свет с улицы. Оптимально — что там, что там, устанавливать модели с матовым, хорошо защищённым плафоном — как для улицы. Особенно если остеклён балкон негерметичными системами.

Плафоны

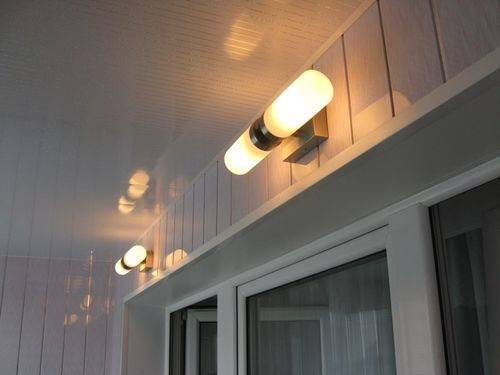

Чаще всего лампы устанавливаются на стенах, чтобы лучше подсвечивать зоны на уровне глаз человека. Повесить светильники можно и на потолке, только учитывайте высоту и расположение мест, где открываются окна стеклопакетов балконов (лоджий).

Иначе, если лампа свисает вниз на большом расстоянии от потолка, вы будете постоянно задевать её створками окон. Так что лучше просто выбирайте максимально плоские модели светильников, располагая их на потолке или ближе к стенке со смежной комнатой.

Примеры оформления

Оригинальный дизайн

Это из общих рекомендаций, а в частных случаях – ориентируйтесь на дизайн балкона. Например, над столиком можно подвесить лампу на длинном проводе с тканевым абажуром, — специально для любителей попить кофе, наслаждаясь видами.

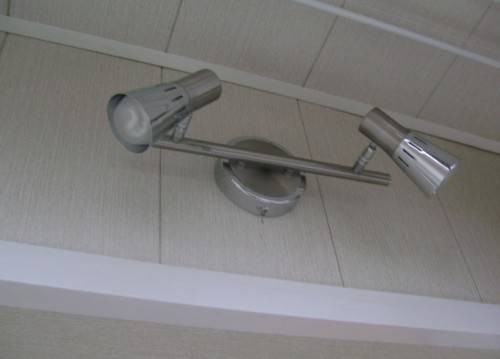

Очень удобны модели с поворотными плафонами, они компактны и позволяют рассеивать свет в нужных направлениях – в стороны. Такие лампы имеют разнообразный дизайн – под любой стиль.

Поворотные плафоны

Ещё одно универсальное решение, подходящие под любой дизайн – современные лампы дневного света. Они имеют удлинённую форму, а значит, равномерно подсвечивают весь периметр балкона. Плюс ко всему потребляют они совсем немного, а светят ярко.

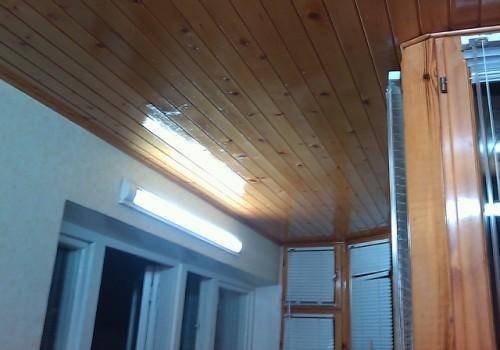

Удлинённая лампа

Не менее эффектно смотрятся французские фонарики с коваными элементами. Они излучают мягкое свечение и в результате атмосфера на балконе — просто сказочная.

Французские фонарики

Светодиодное освещение запросто может преобразить дизайн любой комнаты, и балкон – не исключение.

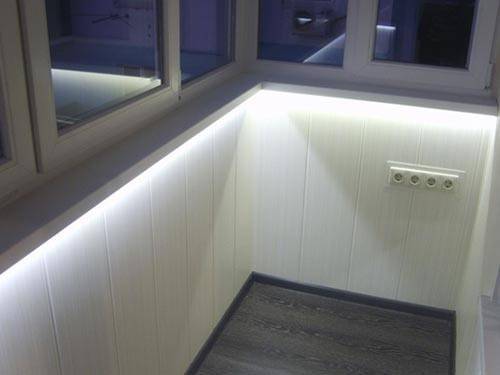

LED-лента, проложенная по периметру пола или на уровне перил, ненавязчиво и эффективно освещает небольшую площадь лоджий или балконов. Только для таких систем нужны будут розетки и специальный блок питания. Радует то, что их сможет установить своими руками даже человек, мало знакомый с электрикой. Тем более готовые наборы диодов намного упрощают эту задачу.

Светодиодная подсветка

Накладной светильник

Впрочем, если ремонт уже сделан, а кабели наружу провести забыли, можно установить беспроводные светильники на балкон. И тогда отделка соседней комнаты никак не пострадает. Работают они от батареек, светят не слишком ярко, но все окружающие предметы вполне можно рассмотреть. Установив разное их количество, можно по мере надобности регулировать общую освещённость.

Они прикрепляются к любой поверхности на клейкое основание, и включаются простым касанием. Понятно, что устанавливать их нужно на уровне досягаемости всеми членами семьи.

Светильники для лоджий (балконов) можно снабдить датчиком движения, и тогда они будут включаться автоматически, как только вы заходите на балкон. Благодаря встроенным фотоэлементам, они активируются сами, с наступлением сумерек. И тогда можно делать на одну линию проводов меньше, т.к. выключатели в принципе не нужны.
В этом смысле удобны и любые типы бра, у них клавиша включения-выключения встроена в корпус. Поэтому достаточно просто потянуть за декоративный шнурок. И опять же, нет нужды в лишних проводах для подводки выключателей или розеток.

Надеемся, что ознакомившись с данным постом, Вы без проблем сделаете себе освещение на балконе, не испортив при этом дизайн близлежащей комнаты. После того как вы выполните эту работу своими руками, у вас больше никогда не будет возникать вопрос, как провести свет на балкон, да и не только туда. Дерзайте!

https://youtube.com/watch?v=S_AyIYC3Z78

Проведение электричества на балкон от розетки

Подключение к источнику электричества может показаться самым сложным. Если недалеко есть распределительная коробка, подключение нужно делать к ней. При отсутствии таковой следует использовать розетку. На деле все манипуляции оказываются простыми даже для начинающих электриков.

https://youtube.com/watch?v=1J2DLrEOUiw

Важно точно знать расположение фазы, ноля, что можно легко проверить индикаторной отверткой. После выключения питания квартиры следует подключить фазу и ноль на балконе к соответствующим проводам, которые были протянуты от розетки

После установки электророзеток комнату можно будет назвать жилой, а ремонт — полностью завершенным.

Выбираем светильник на балкон: виды и назначение

С помощью освещения, а так же различной подсветки можно создать необычайный и удивительный дизайн помещения. Определенные светильники придадут балкону особое настроение и индивидуальный вид. А так же с помощью освещения можно расширить визуально размер балкона или лоджии.

Светильник может быть с рассеивающим светом, прямым или отражающим. Прямой свет подходит для балконов с низким потолком. Такие светильники лучше всего выделяют темные зоны. Отражающий свет полезен для глаз, а рассеивающий идеально гармонирует с высокими потолками.

По назначению светильники различают:

• Комбинированные;
• Декоративные;
• Местные;
• Общие;
• Экспозиционные.

Особый, необычный стиль придаст вашему балкону светодиодная подсветка. Она создаст дополнительный световой эффект и сделает интересный акцент, чтобы выделить некоторые формы. А лучше всего сочетать два вида освещения. Например: рассеивающий свет для потолка и прямой для зоны отдыха. Так же можно установить бра и светильники с дневными лампами.

Монтаж розетки на балкон

1. В подготовленный канал в стене или короб укладываем провод. Со стороны розетки, от которой будет производиться запитка, оставляем выпуск длиной в 40 – 50 мм: он понадобится для подключения к ее контактам.

Если провод укладывается в кабель-канал, его достаточно будет закрыть крышкой. В штробе провод необходимо зафиксировать скобами. Затем через отверстие в стене провод выводится на балкон.

2. В подготовленное отверстие устанавливаем подрозетник.

3. Провод со стороны балкона необходимо подрезать так, чтобы длина его свободного конца, торчащего из подрозетника, составляла около 50 – 60 мм.

4. С помощью ножа с провода необходимо снять внешнюю оплетку

При этом очень важно сохранить невредимой изоляцию жил. Лучше всего для демонтажа оплетки воспользоваться специальным ножом

5. Концы провода следует зачистить, сняв с них изоляцию. Тут уже можно применить обычный нож.

6. Жилы заводим в контакты розетки и плотно зажимаем винтами.

7. Розетка устанавливается в подрозетник и фиксируется длинными саморезами. Далее устанавливается рамка розетки.

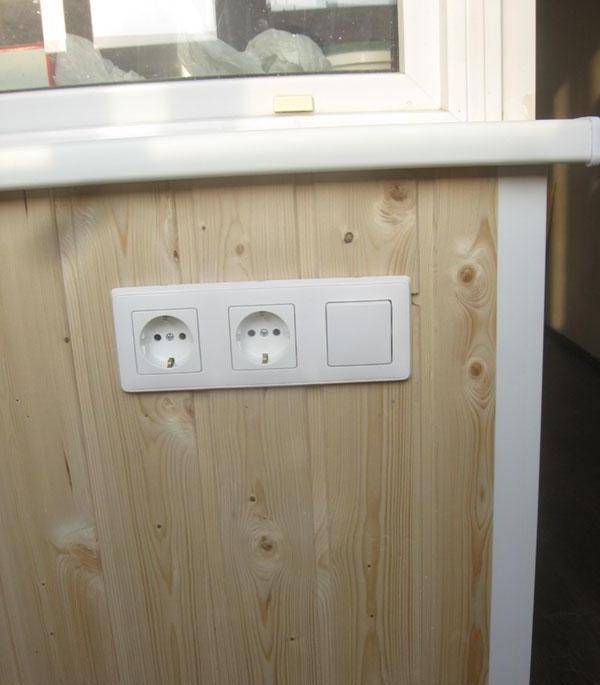

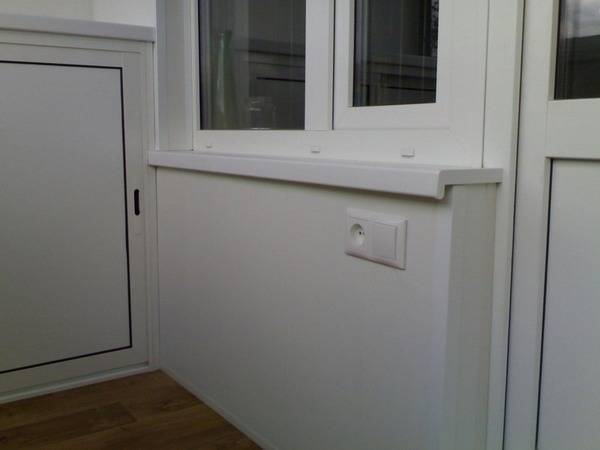

Готовая розетка с выключателем

8. Перед подключением провода к находящейся в комнате розетке квартиру необходимо обесточить

Очень важно предусмотреть меры по предотвращению случайного возобновления электроснабжения кем-нибудь из соседей или ваших домочадцев. Лучше всего пригласить кого-то в помощники и попросить его посторожить щиток, пока вы осуществляете подключение

9. Сняв внешнюю панель с розетки, подсоедините жилы ведущего на балкон провода к ее контактам. Провода с разным сечением или из разных материалов не должны контактировать, для их соединения следует использовать клеммы. После подключения панель розетки возвращаем на место.

10. Возобновив электроснабжение квартиры, проверяем работоспособность балконной розетки. Если все в порядке, штукатурным раствором или шпаклевкой заделываем отверстия и каналы в стенах.

Розетку на балконе можно подключить через выключатель, который устанавливается на стене в смежной комнате. Это дает возможность владельцу квартиры при выходе из дома или в любой другой ситуации одним щелчком обесточивать балкон.

Как правильно провести электропроводку на балкон

Поэтому и распределительную коробку устанавливайте в комнате.

Проводим на балкон свет

1. Пробиваете отверстие в стене буром по бетону. Буром нужно сверить стену, его длина должна соответствовать толщине стенки. Диаметр его должен быть одинаковым или даже больше диаметра гофротрубы, куда вы будете пропускать кабель.

2. Прокладываете электрический кабель. Протяните кабель через пробитое в стене отверстие и закрепляете его на стене дома, граничащей с отапливаемым помещением при помощи гофротрубы из ПВХ пластика. Постарайтесь, чтобы гофротруба не контактировала с утеплителем.

3. Проводите прокладку кабеля из квартиры к электрощитку или к ближайшей распределительной коробке. На следующем этапе работы проводите электрокабель на балконе до необходимых мест расположения светильников. После этого выполняете крепление электрических коробов, выключателей, розеток, потолочных точечных светильников и бра. Все работы заканчиваются подключением электричества. Все это выполняется после обшивки и утепления балкона, так как вы сможете под обшивкой спрятать электропроводку и не испортить проводами внешний вид балкона.

Полезные советы

Лучше всего подключиться от ближайшей розетки в комнате. Обычно она располагается не дальше двух или трех метров от входа на балкон. Зачем тянуть отдельную линию от счетчика, если электрическая нагрузка на вашем балконе вряд ли будет больше 1-1,5 КВт? Также этот способ подключения предпочтительней и с точки зрения пожарной безопасности и отдельная электрическая группа не создаст никакой дополнительной нагрузки на электропроводку в квартире, еще вы сможете отключать на балконе электричество перед уходом из дома. Много ли понадобится на балконе розеток? Все зависит от размеров помещения, чаще всего хватает и одного блока розеток. Разве плохо, когда в холодную погоду есть розетка зимой на балконе, в которую можно включить обогреватель и прогреть помещение?

Нюанс. Утеплить балкон можно не только при помощи установки качественных стеклопакетов и прокладки утеплителя, но также и при помощи монтажа электрического теплого пола.

Проводка электрики на балкон или лоджию отвечает сразу за два момента: освещение и утепление. Если с освещением все понятно, то утепление – это прежде всего электрическая розетка, к которой можно подключить конвектор.

Осенью или зимой отделочные работы завершаются при свете переноски. Вся лоджия (балкон) уже отделана, панели, вагонка, плинтуса ставим, вечереет, лоджия довольно уютная получается. И тут Заказчик понимает – без переноски там будет совсем темно. И говорит: «А можно еще свет провести?».
