Применение винтовых свай

Что такое винтовые сваи?

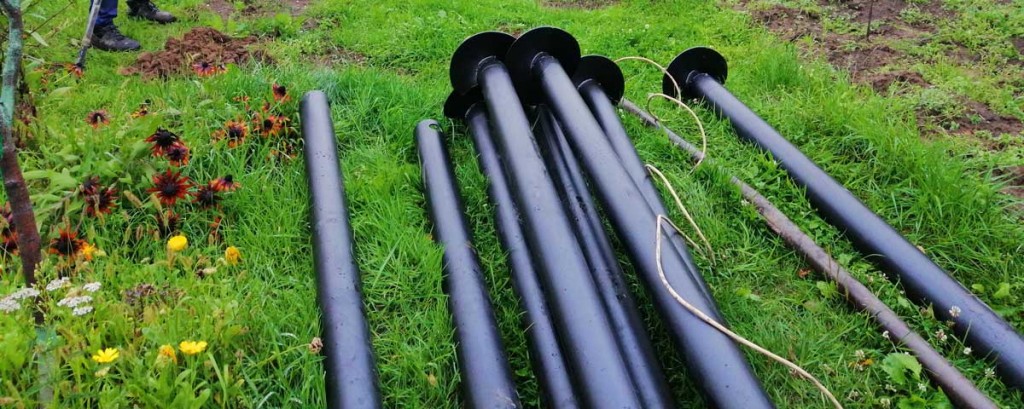

Винтовые сваи представляют собой железные трубы с приваренным литым наконечником в виде винта. Винт позволяет легко вкрутить сваю в грунт, получив тем самым надежную опору, поверх которой затем укладывается швеллер или другой металлопрокат для последующего строительства фундамента.

Использование свай даёт возможность в кратчайшее время возвести основание дома там, где нет возможности поставить традиционный фундамент в виде плиты или ленты. Как правило, применение свайных фундаментов, актуально на заболостистых местностях, на склонах и сильно рыхлых грунтах.

Применение винтовых свай

Винтовые сваи нашли самое широкое применение:

1. В капитальном строительстве;
2. При возведении объектов жилого типа;
3. При сооружении гидротехнических объектов, мостов и причалов.

Как было сказано выше, использование свай оправдывается в тех случаях, когда построить обычный тип фундамента, нет возможности. Как правило, такое происходит, если на участке наблюдается слабонесущий или пучинистый грунт.

Кроме того, винтовые сваи стали практически незаменимы при укреплении откосов, а также при проведении различного рода работ, связанных с реконструкцией зданий.

Винтовые сваи –за что их любят?

Использование винтовых свай для фундамента – оптимальное решение для сложных рельефов, в том числе песчаных, подтапливаемых, болотистых, скалистых, глиняных. Подобный тип основания для жилых и нежилых сооружений, ограждений в разы уменьшает затраты, как временных, так и материальных ресурсов на строительство, при этом обеспечивая высокую надежность, практичность и безопасность будущего объекта.

К основным преимуществам винтовых свай и обустроенного на них фундамента относятся следующие факторы:

• Высокий уровень оперативности. Фундамент на сваях возводится в кратчайшие сроки – от одного до нескольких дней, в зависимости от сложности и объема предполагаемых работ.
• Отсутствие «мокрых работ» – не нужно ожидать застывания бетонных смесей, усадки фундамента и почвы. Сразу после погружения свайных конструкций можно приступать к непосредственным строительным работам.
• Экономическая целесообразность. Возведение свайной основы не требует привлечения большого количества спецтехники и рабочих.
• Отсутствие потребности в продолжительных и дорогостоящих землеройных работах.
• Экологичность. Погружение свай не подразумевает устранения уже имеющихся зеленых насаждений, поэтому исключается риск травмирования корневых систем рядом расположенных деревьев, кустарников.
• Аккуратность. Компактность буровой аппаратуры позволяет избегать необходимости демонтажа уже имеющихся ограждений и сооружений, что позволяет сохранить в ландшафтное оформление участка.
• Возможность строительства на любых грунтах без дополнительной подготовки участка. Сваи устанавливаются практически на всех типах почв, благодаря чему реализовываются самые оригинальные инженерно-архитектурные проекты.
• Дополнительная опора будущего сооружения. Сваи равномерно распределяют вертикальные нагрузки, не позволяя грунту разрыхляться. На подобные фундаменты не оказывают разрушающего воздействия грунтовые воды, сейсмическая активность.
• Строительство свайного фундамента можно выполнять в любое время года, вне зависимости от погодно-климатических условий, температурных режимов, иных внешних факторов.

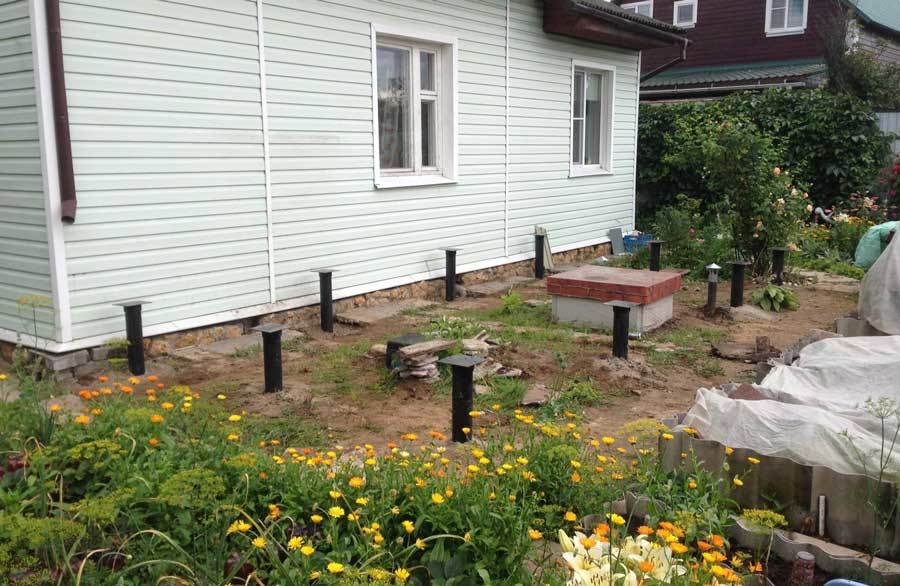

Немаловажным достоинством свайных фундаментов является возможность беспроблемной пристройки дополнительных помещений к уже имеющимся сооружениям, так как в ходе погружения свай динамическое воздействие на грунт практически отсутствует.

Особенности применения винтовых свай

Отдельно стоит рассмотреть использование винтовых свай для фундамента под опоры электропередач и высотных мачтовых сооружений. Эти объекты регулярно испытывают значительные ветровые нагрузки, поэтому их основа должна обладать высокой степенью надежности и предупреждать «выдергивание» объекта. По этой же причине свайный фундамент активно применяется в условиях пучинистых грунтов, которые под воздействием критических температур буквально «выдавливают» фундамент.

Также особого внимания заслуживает использование винтовых свай для фундамента аварийного характера. Они позволяют усиливать уже имеющуюся основу без риска повреждения как здания, так и деформированного фундамента, к которому крепятся посредством специальных фиксаторов-кронштейнов. В результате подобного укрепления большая часть нагрузки на аварийную основу перемещается на установленные свайные конструкции, что позволяет предупредить дальнейшее разрушение сооружения, увеличив срок его безопасной эксплуатации.

Прокладка трубопроводов, устройство подпорных стен и конструкций для укрепления береговых линий, строительство мостов, пирсов и прочих сооружений в воде или в непосредственной близости от водоемов – не менее популярные сферы использования свайных фундаментов.

Винтовые сваи от завода «ЕГОЗА»

Наша компания полностью ориентирована на непосредственных клиентов – частных лиц, планирующих возведение собственного дома, коттеджа, дачи, а также корпоративных партнеров – строительные организации, подрядчиков. Поэтому мы предлагаем следующие условия взаимовыгодного сотрудничества:

• Доступные и полностью объективные цены;
• Открытое формирование сметы;
• Адресная доставка фирменной продукции по всем регионам РФ и странам СНГ;
• Удобные способы оплаты;
• Официальные гарантии качества и соответствия действующим ГОСТам и СНиПам;
• Пошаговое консультационное сопровождение;
• Сервисная и информационная поддержка;
• Максимально быстрая обработка заявок и оперативное производство свай;
• Возможность изготовления свайных конструкций по нетиповым проектам;
• Подготовка всей необходимой документации;
• Полный комплекс гидрогеологических мероприятий.

Звоните, пишите или оставляйте онлайн заявки на сайте, чтобы заказать винтовые сваи или получить больше подробной информации о достоинствах фирменной продукции, актуальных ценах, специальных предложениях для постоянных клиентов и преимуществах сотрудничества с заводом «ЕГОЗА».

Наши менеджеры всегда готовы ответить на интересующие вопросы, оперативно рассчитать количество требуемых для реализации вашего проекта свайных конструкций или общую стоимость проекта фундамента.

Винтовые сваи — область применения и особенности

В последнее время рынок буквально пестрит предложениями о строительстве домов на основе свай винтового типа. Но многие не понимают, что это такое, а зачем нужно и преимущества такого основания.

Винтовые сваи. Применение.

Вообще, основания на сваях применяются в условиях слабого и неустойчивого грунта. Для того чтобы фундамент был устойчив, используют специальные столбы (сваи) из железобетонного материала, их вкапывают в грунт на такую глубину, на которой грунт имеет характеристики прочного основания. Иногда глубина установки может превышать 20 метров – это целиком зависит от грунта.

Но возведение такого фундамента может оказаться весьма затратным для домов индивидуального пользования также невыгодными станут такие основания на заболоченных и обводненных территориях. При этом качество и срок службы такого фундамента будет целиком зависеть от добросовестности строителя и изменений гидрогеологического характера. Именно в таких ситуациях оправданно применение винтовых свай.

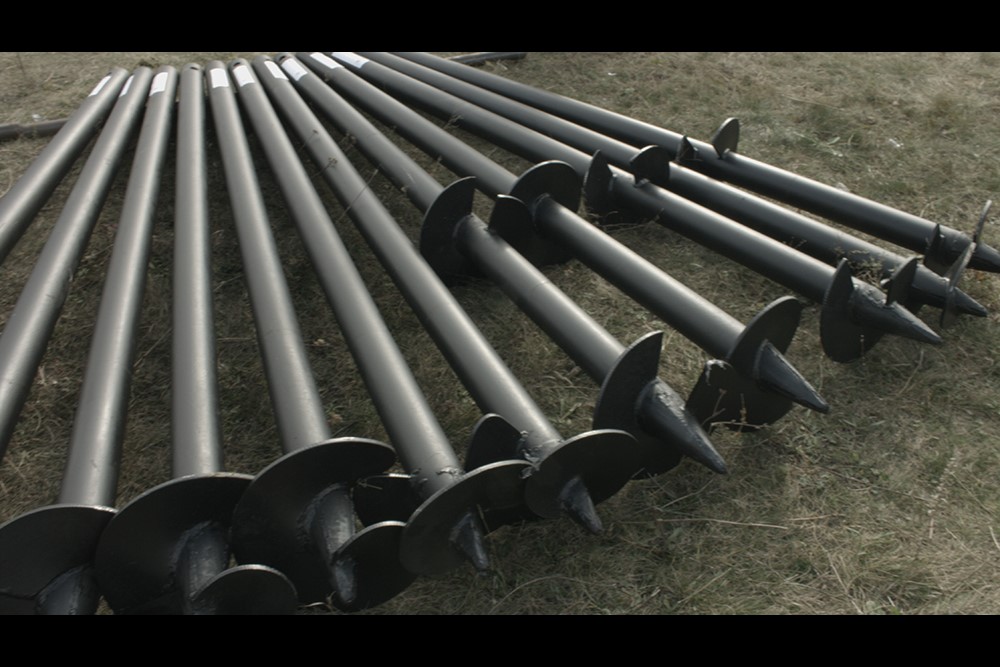

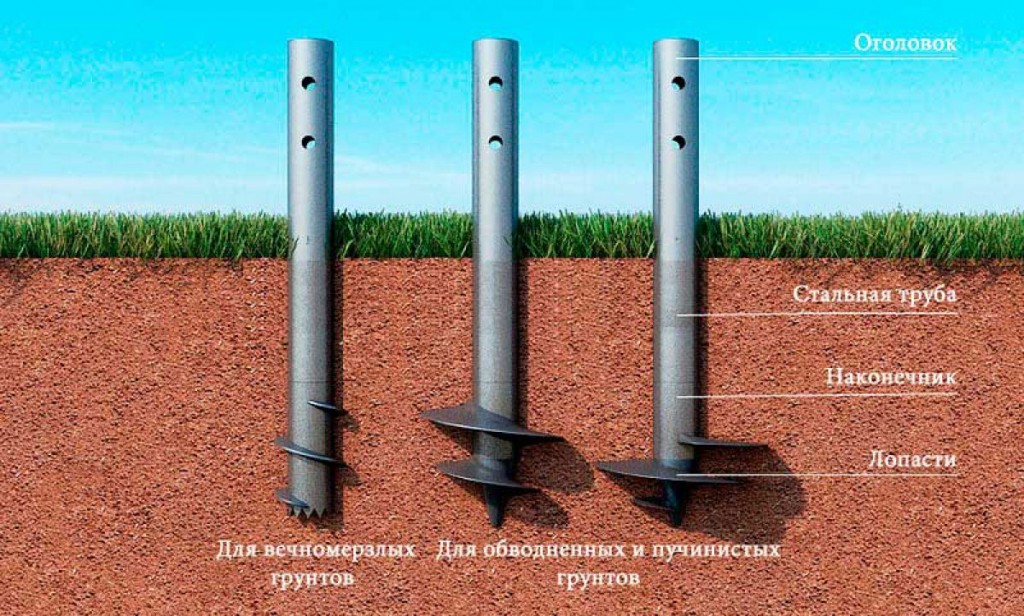

Винтовые сваи Внешний вид

1. Столб, он же ствол. Обычно имеет вид трубы из стали, диаметр которой не может быть меньше 57 мм и не должен превышать 325 мм. Длина сваи может достигать от 1,5 м – 11. В нижней части трубы имеется лопасть, а наверху оголовок из стали, он применяется при использовании ростверки. Именно на оголовке располагается надземный сектор здания.
2. Диаметр лопастей варьируется от 250 мм до 800 мм. Её размер напрямую зависит от характеристик грунт и предполагаемой массы здания.

Увеличенная площадь опоры и большое сопротивление грунта, который в процессе закрутки уплотняется между лопастями — все это повышает устойчивость винтовой сваи к большим нагрузкам. При этом нагрузка, подаваемая на саму почву минимально, воздействует на неё, ровно с той силой, которую она в состоянии выдержать. Для предотвращения окислительных процессов, в том числе в целях преодоления ржавчины – трубу засыпают смесью из песка и бетона.

Все параметры винтовых свай подробно и внимательно рассчитываются специалистом, ведь малейший просчет может повлечь негативные последствия вплоть до обрушения возведённого здания.

Механизм установки свай винтового типа находится в зависимости от их параметров. Если они устанавливаются для строительства одноэтажного здания или домов каркасного, сборного типа то их можно ввинчивать вручную. Для этого используется специальный ручной бур. Для погружения опор среднего класса иногда используют гидровращатель, а винтовые сваи большой длины устанавливаются с использованием специальных технических средств.

Вообще, технология использования винтовых свай для укрепления сооружений используется уже далеко не первый год. Например, они применяются для укрепления сооружений с малой опорной площадью, подвергающиеся воздействию порывов ветра и многих других, один из ярких примеров – билборд.

Часто винтовые сваи с увеличенной площадью лопастей находят применение в строительстве зданий специального назначения, а также в некоторых видах грунтов. Например, при помощи винтовых свай строятся пирсы, мосты и вахтовые поселки.

Преимущества винтовых свай

Плюсы:

• Широкий спектр применения стальных свай на грунтах любого вида, кроме скального и крупнообломочного.
• Минимально воздействует на грунт, поэтому может использоваться на слабых и неустойчивых грунтах.
• Высокая сейсмоустойчивость.
• Вероятность применения свайных опор без нарушения целостности грунта, т. е. на его поверхности – это позволяет сохранить гумус (плодородный слой почвы) и зеленые насаждения.
• Винтовые сваи не ограничивают рамками времен года и климатическими условиями.
• Есть возможность установки винтовых свай без привлечения тяжеловесной строительной техники, что облегчает строительство пионерных баз и пристроек к уже построенным зданиям.
• Многократность применения свай.
• Есть возможность при помощи изменений параметров конструкции увеличивать максимально допустимую нагрузку на опоры.
• Долгий срок использования.
• Такую сваю можно изготовить в мастерских полевого типа.
• Обстраивать надземную часть здания можно сразу же после установки конструкции винтовых свай.
• В сравнении с другими видами опор (буронабивные, забивные), винтовые намного экономичней по времени установки и материальным затратам.

Именно допустимость использования винтовых свай при строительстве одного-двухэтажного дома в условиях сельской или другой зеленой местности стало катализатором популярности этого вида опор.

Винтовые сваи. Минусы

Основным и практически единственным минусом является материал изделия. Однако этот недостаток может повлиять на эксплуатацию опор только в одном случае – если был выбран некачественный товар.

На что следует обратить внимание выбирая винтовые сваи:

1. Труба должна быть новой, а толщина соответствовать установленному ГОСТу.
2. Наличие сварочных швов указывает на плохое качество товара и брак – в дальнейшем может пострадать вся возведенная конструкция.
3. При диаметре сваи в 108 мм толщина лопасти должна составлять 5 мм.

    Максимальный размер не может превышать 300 мм.

4. Следует проверить качество сварочных швов. Если они некачественные, то при вкручивании лопасть может сломаться.

Изделие должно пройти пескоструйную обработку, в противном случае металл из которого сделана труба подвергнется коррозии.

Винтовые сваи — область применения и особенности.

Защитные мероприятия

Несмотря на то, что сваи находятся в грунте, они всё равно подвержены коррозии. Поэтому о защите нужно подумать ещё до погружения. Оптимальным способом является покрытие свай антикоррозийным составом. Выполняется процедура в два захода. Предварительно со всех швов убирается калинка, наносится первый слой грунта, в качестве которого используют краски с содержанием цинка, грунтовку ВЛ05 и состав IR02. Для обеспечения второго слоя отлично подойдут такие варианты:

• двухкомпонентная эмаль «Зинга Металл»;
• эмаль на основе полиуретана, к примеру, от производителей «Маско» или «Хемпел».

Это интересно: автоматические ворота на сваях.

Используя приведенные рекомендации, изготовить сваи в домашних условиях несложно. Главное — соблюдать технологию. Любые отклонения могут привести к уменьшению надёжности и устойчивости несущей конструкции.

Виды набивных конструкций

Набивные опоры различаются по виду материалов заполнения тела скважины:

• Бетонные и железобетонные с арматурой.
• Песчаные и грунтовые.
• С металлическими или асбоцементными трубами – оболочками.

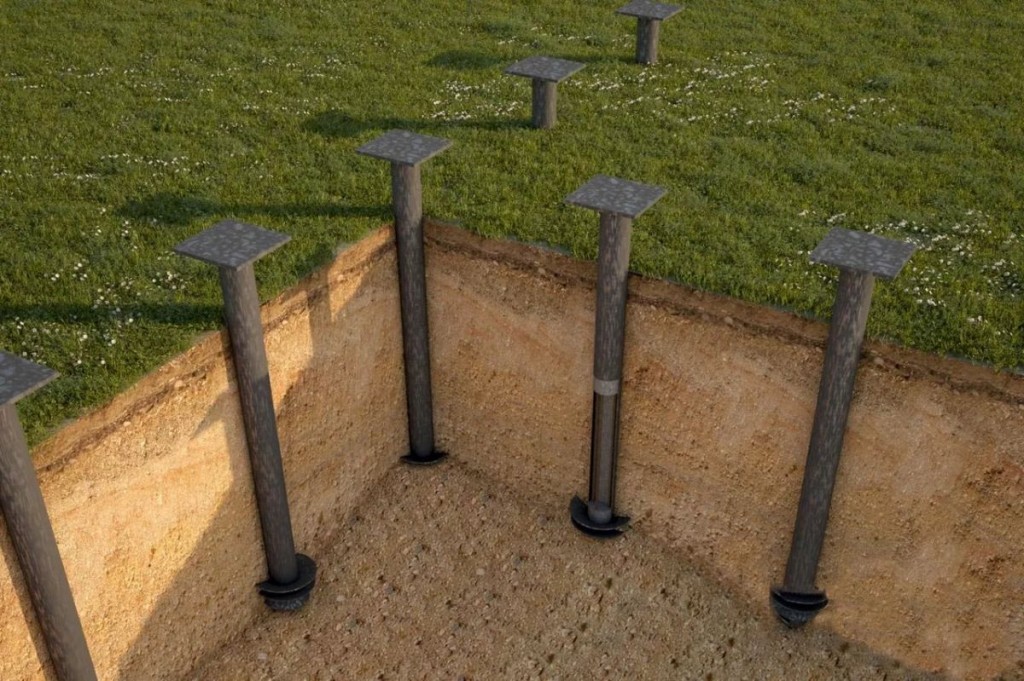

Свайные опоры на площадке застройки могут располагаться одиночными конструкциями, полосами или свайными кустами. Набивные конструкции заглубляются в землю по вертикальной или наклонной оси.

Горизонтальное сечение стержня сваи может иметь вид сплошного или кольцевого круга, а вертикальное сечение может быть:

• коническое;
• цилиндрическое;
• гофрированное.

Способ заделки свай может быть в виде свободной верхней части (головы) или бетонного ростверка.

Почему стоит работать с заводом «Кронверк»

Предприятие может предложить своим клиентам производство металлоконструкций высокого качества по очень умеренным ценам. Кроме 50 моделей винтовых свай, отличающихся по диаметру и длине, на данном предприятии можно заказать все типы комплектующих для них. Также в ассортименте компании есть готовые металлоконструкции, подобные балкам, колоннам, лестницам и межэтажным перекрытиям. Основные преимущества работы с заводом «Кронверк» включают:

• Возможность заказывать средние и крупные оптовые партии стройматериалов, экономя на надбавках розничных магазинов.
• Цена на винтовые сваи будет индивидуальной для крупных стройподрядчиков, желающих обеспечить свое производство высококачественными металлоконструкциями и расходными материалами.
• Есть возможность заказать сопутствующие работы с участием рабочей силы и спецтехники завода, включающие монтаж и демонтаж металлических конструкций разной сложности.
• Есть отличные предложения для дилерских сетей, желающих наладить розничную торговлю винтовыми опорами завода в регионах РФ и за рубежом.

Продажа винтовых свай – выгодный и перспективный вид бизнеса в сфере строительного производства. И только клиентам завода «Кронверк» будут доступны все преимущества этого сравнительно нового, но высокоэффективного материала, включающего прочность конструкции, низкую стоимость и долгий срок эксплуатации.

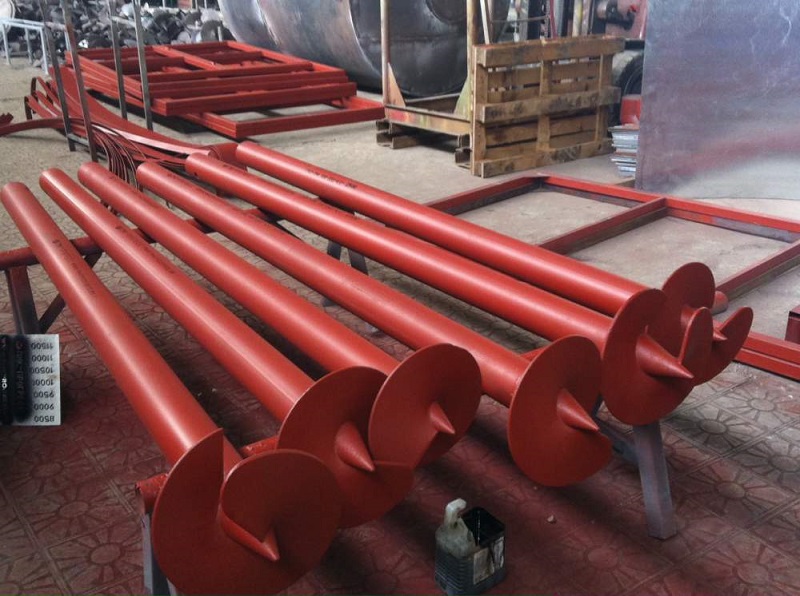

Сварная или литая винтовая свая?

В зависимости от конструктивных особенностей, вызванных учетом различных механических показателей грунтов, винтовые сваи могут быть:

• со сварными наконечниками. 99% устанавливаемых свай — это сваи со сварным наконечником. Практически ничем не уступают винтовым сваям со сварным наконечником;
• с литыми наконечниками. Наконечники, отлитые вместе с лопастями, привариваются к стволу. Применяются в каменистых грунтах, грунтах с большим количеством значительных корней. Более толстые литые лопасти не деформируются при встрече с препятствием.

Сваи с литыми наконечниками дороже сварных примерно на 25-40%.

Монтаж винтовых свай

Монтаж винтовых свай состоит из нескольких этапов, важно уделить внимание каждому из них:

1. Подготовительный этап. Доверьте его специалистам своего дела. В первую очередь они проведут полный анализ почвы на участке. После определения вида грунта специалисты внимательно изучат возможные перепады высот. Благодаря В любом случае этим факторам и будут подобраны винтовые сваи определённой длины и материала. Необходимое количество свай также зависит от многих факторов и определить его самому без опыта работы с этим материалом невероятно сложно.
2. Доверить следующие этапы самому себе или специалистам зависит только от вас. При этом будьте внимательны и бдительны. На этом этапе необходимо произвести разметку пятна застройки, после чего вкрутить угловые сваи, а уже затем остальные.
3. Если второй способ прошёл успешно, пора перейти к третьему. Каждую опору необходимо подрезать чётко по уровню. При этом особое внимание обратите на то, что сваи вкручиваются до полного упора. Если визуально кажется, что верхушки находятся на немного разных высотах, не переживайте, это никак не повлияет на дальнейшую эксплуатацию. Именно для того, чтобы их подровнять и отведён третий этап установки свай.
4. Для того чтобы предотвратить быструю коррозию металла, из которого сделаны сваи, внутри необходимо залить их цементно-песчаным раствором. Полностью вытеснив воздух изнутри, мы продлим их срок службы на максимальное время. Снаружи, как правило, сваи заранее обработаны специальным раствором, предотвращающим появление коррозии.

Завершающий этап работ

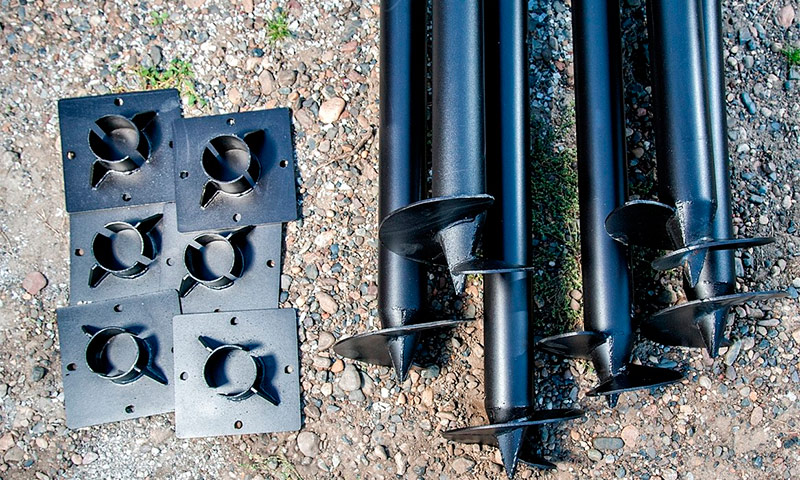

Для того чтобы закрепить обвязочные брусья, необходимо приварить к каждой свае оголовки либо металлические швеллеры. Во время работ важно обрабатывать каждый шов антикоррозийными средствами.

На этом работы монтажа завершены и фундамент готов к отправке на следующий этап строительства — возведение стен. Приступать к нему можно сразу же после установки свай. Максимум за 3 дня можно установить большое количество свай под возведение дома либо для прочих опор где необходим фундамент. Винтовые сваи бывают разных видов: однолопастные, двух и более лопастные, с литым наконечником и лопастями и т. д. Какой именно вид выбрать в своём случае можно понять опираясь на всё вышеописанное в тексте, а также на представленное ниже видео.

Основные разновидности свай

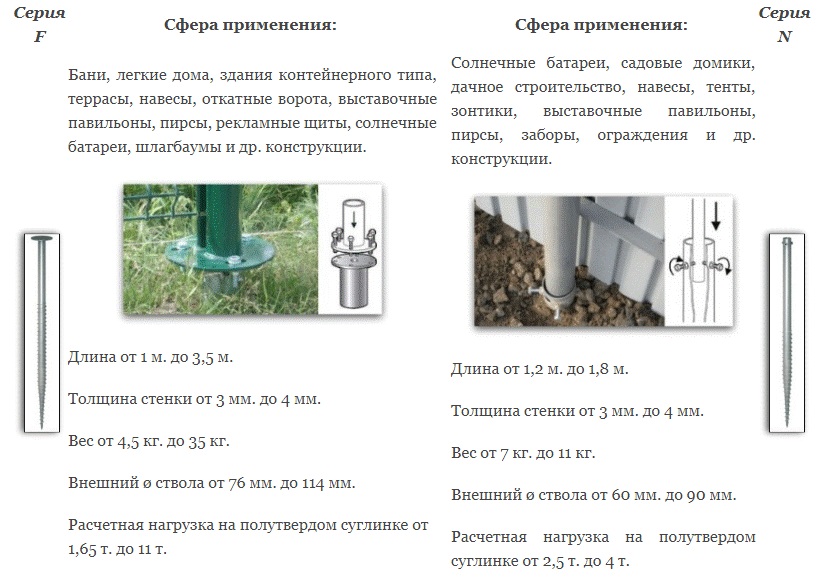

На рынке строительных материалов фундаментные опоры с винтом представлены 4-мя различными видами, которые существенно отличаются по своей конструкции.

• с одной широкой лопастью на наконечнике в нижней части трубы для деревянных и каркасных зданий;
• двухлопастные с повышенной несущей способностью для небольших каменных домов и двухэтажных зданий каркасного типа;
• узколопастные с коническим винтом для монтажа на каменистых грунтах;
• с прямым зубчатым нижним краем для устройства фундаментных оснований в условиях вечной мерзлоты.

В обычных условиях частного строительства наиболее распространены винтовые опоры первого типа с одной литой лопастью.

Выбор винтовых свай – не все сваи «одинаково полезны»

При покупке свай нужно проявить исключительное внимание к качеству приобретаемого товара. Первое, с чего нужно начинать – потребовать сертификат качества у продавца. Если такового нет, то можно даже не начинать внешний осмотр. Если сертификат предоставлен, то – это, возможно, гарантирует качество антикоррозионного покрытия, удостоверяет материал и габариты сваи. Но есть еще кое-какие нюансы…

Необходимо тщательно изучить и измерить конструктивные элементы сваи. При этом свая должна обладать следующими характеристиками:

• Толщина лопастей должна быть не менее 53 мм вместе с покрытием;
• Толщина стенок трубы – не менее 42 мм вместе с покрытием;
• Лопасть сваи должна быть строго перпендикулярна оси ствола сваи;
• Сварные швы должны иметь форму «валика», а не зачищены «заподлицо».
• Номенклатура винтовых свай обширна и охватывает интервал от 57 до 159 мм по диаметру и от 1650 до 9000 мм по длине. При этом вес одной сваи колеблется от 11 до 178 кг. Поэтому необходимо заранее продумать процесс доставки на место монтажа, особенно в условиях отсутствия нормальных подъездов.

Выбор и покупка винтовых свай

Вверх

Особенности и разновидности винтовых свай

Особенности фундамента на винтовых сваях

Современные производители изготавливают винтовые сваи с множеством модификаций и разного типа. По виду крепления винтового шнека опоры бывают:

• Сварным креплением. Такое изделие выполнено из несущего столба с приваренным к его основанию листовым металлом в виде спирали. Толщина листа может быть от 0,3 до 1 см. Указанная опора подходит для грунта средней плотности без камней и корней деревьев. При попадании на шнек во время поворота жесткой породы, камней или других посторонних предметов, может произойти отрыв сварного шва, и столб полностью потеряет свою несущую способность.
•  Цельнометаллический наконечник, изготовленный методом горячего литья и формовки. Такая опора гораздо прочнее аналогичной детали со сварным шнеком и может использоваться в любых условиях. Толщина листа в данном случае составляет от 1 до 3мм., что повышает характеристики в несколько раз.

Также, существует классификация опор по количеству резцов, согласно этому критерию бывают:

•  Изделия с одним шнеком. Это самый простой вариант изготовления детали, которая предназначена для не высокой нагрузки и легких конструкций.
• Сваи с двухрядным расположением резцов. Такой тип столбов предназначен для повышенной нагрузки, так как имеет зацеп в грунте на двух уровнях.

Все перечисленные типы опор должны бить обработаны антикоррозийным составом, чтобы предотвратить образование ржавчины и не допустить ослабление конструкции. Если изделия не окрашены заводом изготовителем, то данные работы необходимо выполнить самостоятельно перед началом монтажа.

Правила использования винтовых свай

Монтаж винтовых свай – это не сложный процесс, но требует определенных знаний и навыков. Рассмотрим основные правила последовательной установки данной конструкции.

• Выполняя монтаж винтовых свай, обязательно обеспечить присутствие 3-5 человек. Одному и даже вдвоем установить сваи невозможно.
• Перед началом установки рассчитайте количество необходимых свай. Рассчитывайте общую нагрузку на фундамент, этажность дома. От этого зависит количество конструкций.
• Обязательно измерение геологических характеристик местности. Определяют твердость грунта, количество сточной воды, рыхлость и мягкость грунта. Создают схему, на которой отмечают расположение отдельной сваи, при этом рассчитывая нагрузку на созданной схеме нужно расположить сваи на земле, именно так получится грамотно распределить нагрузку будущего сооружения.

• Отметив сваи на схеме, приступайте к оформлению лунок для будущих свай. Их глубина должны быть не более 20 см. В случае, если конструкция не вкручивается, лунку можно сделать глубже, но не более 30 см.
• Установив сваю в лунку, начинайте ее вкручивание в лунку. В верхний угол сваи вставляют два длинных стержня. С их помощью создается рычаг, который передаст вращательный момент. Чем длиннее стержень рычага, тем проще вкручивать. Осуществляя вкручивание сваи, один человек должен следить за тем, чтобы конструкция размещалась перпендикулярно поверхности без перекосов, для этого используют уровень. Его вертикально прикладывают к стержню сваи. Увидев перекос сваи, следует сразу же исправить неровность. Чем глубже будет закручена свая, тем сложней будет это исправить.
• Вкрутив сваи, пространство вокруг них необходимо залить бетоном. Обеспечить прочность помогает арматура, которая вставляется в лунку. Утрамбованный бетон высушивается. Благодаря бетону, пустое пространство между лункой и сваей полностью заполняется, тем самым защищая сваю от коррозии. Защитить наружную часть сваи от ржавчины помогает специальное защитное покрытие, например, эмаль по ржавчине. Если проигнорируете этот этап, металл начнет разрушаться под действием коррозии, свая может перестать выполнять свои функции.

Советы профессиональных строителей

Рассмотрим несколько полезных советов, которые позволят возвести прочный и долговечный фундамент:

• не обязательно выравнивать сваи строго перпендикулярно земле, допускается отклонение не более чем 2 градуса;
• в случае, если по пути вкручивания сваи возникло препятствие, следует найти другое место для конструкции;
• свая должна быть вкручена минимум на 100 см;
• при постройке временной конструкции необязательно бетонировать сваи, они могут быть использованы еще раз.

Фундамент из винтовых свай на сегодняшний день является одним из самых популярных и востребованных. Его прочностные и надежные характеристики позволяют построить качественный фундамент здания. Чаще всего данный тип фундамента применяется для каркасного строительства. Эта система обеспечивает долгий срок службы фундамента, а ее установка не требует большого количества усилий. В данной статье мы рассмотрели основные понятия о данной конструкции, область применения и критерии выбора винтовых свай, а также правила их использования. Прочитав эту статью, у вас получится возвести надежный фундамент для вашего дома.

Свайно-ростверковый фундамент

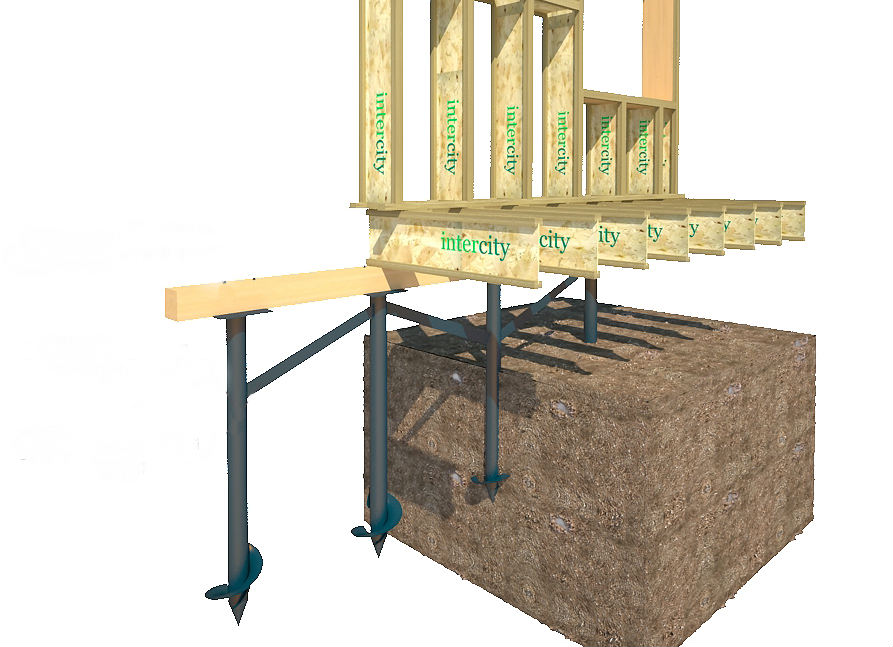

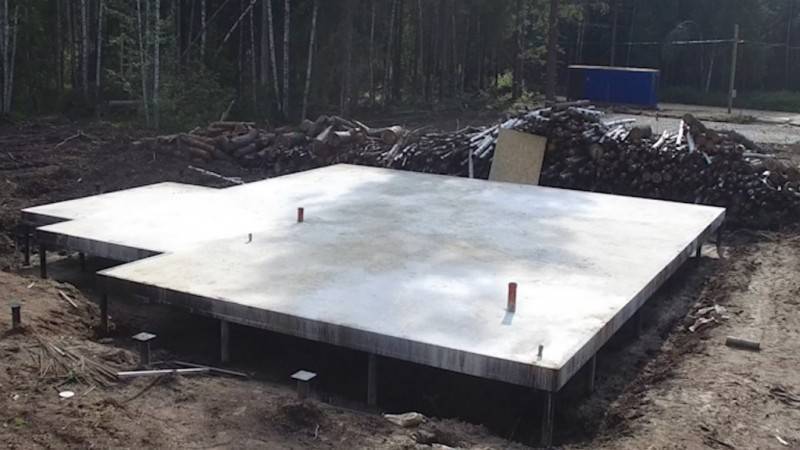

Как только сваи установлены, их соединяют монолитным ростверком, на котором в дальнейшем возводится все здание. Данная конструкция равномерно распределяет нагрузку на опоры фундамента и является основой цоколя дома.

Ростверк выполняется ленточным или монолитным способом и выполняется из деревянных балок или железобетонных плит, которые объединяют опоры фундамента. В зависимости от расположения, свайный фундамент с монолитным ростверком разделяют на: высокий, промежуточный и заглубленный.

Ростверк является основой цоколя дома

Влага, находящаяся в почве, зимой замерзает и увеличивается в объеме. Это может привести к выдавливанию фундамента, а значит и дома. Чтобы противостоять такому явлению, сваи объединяют высоким ростверком на высоте 0,1 – 0,15 м выше уровня земли. Обычно такой ростверк устанавливают под зданиями, имеющими небольшой вес.

Для возведения фундамента из свай не нужно рыть траншеи и котлованы

Промежуточный ростверк располагают на уровне земли, используя песчаную или гравийную подушку. Недостатком этого вида ростверка является незащищенность от морозного пучения грунта, способного вырвать сваи и повредить кладку.

Низкий ростверк располагается ниже уровня земли. Его опускают на глубину промерзания в пучинистых почвах, на слабо-пучинистых грунтах конструкцию закладывают на 0,2-0,3 м ниже уровня земли.

При строительстве частного дома чаще всего применяют высокий свайный фундамент с монолитным ростверком. При обустройстве фундамента на винтовых сваях  ростверком может служить деревянный брус, который закрепляют анкерными болтами.

Свайный фундамент с ростверком из деревянного бруса

Плюсы и минусы свайно-ростверкового фундамента заключаются в следующем:

Плюсы свайно-ростверкового фундамента:

• доступная цена;
• возможность установки своими руками;
• быстрота монтажа;
• надежность — почти не дает усадки.

Минусы конструкции:

• строгий расчет ростверка свайного фундамента;
• используется только под легкие постройки;
• влияние коррозии на стальную часть.

Винтовые сваи для разных типов грунта

Свайные фундаменты ГОСТ, СНиП и другие нормативы

В процессе проектирования, выбора стройматериалов и строительства необходимо учитывать различные нормативы, установленные в Российской Федерации, такие как СНиП, свайные фундаменты согласно им должны соответствовать следующим критериям:

• СНиП П7-81. Требования к строительству в сейсмоопасных районах.
• СНиП П23-81. Требования к конструкциям из стали.
• СНиП П25-80. Требования к конструкциям из дерева.
• СНиП Варианты воздействий и нагрузок.
• СНиП Строения на грунтах просадочных и территориях подрабатываемых.
• СНиП Требования к основаниям строений.
• СНиП Свайные фундаменты.
• СНиП Антикоррозийная защита конструкций.
• СНиП 23-01-99. Климатология.
• СНиП Фундаменты, основания и земляные сооружения.

Важно! ГОСТ на свайные и ГОСТ на свайно винтовые фундаменты не существует. Все требования предусмотрены только СНиП. ГОСТ могут предъявлять требования исключительно к материалам и видам свай и ростверка. ГОСТ применим и к грунтам.

• ГОСТ 5686-94. Метод испытания грунтов сваями.
• ГОСТ 7473-94. Технические условия бетонных смесей.
• ГОСТ 9463-88. Технические условия лесоматериалов хвойных круглых.
• ГОСТ 10181-2000. Методы испытаний бетонных смесей.
• ГОСТ 12248-96. Методы лабораторных исследований грунтов.
• ГОСТ 14098-91. Закладка ж/б конструкций и способы соединений арматуры.
• ГОСТ 18105-86. Контроль прочности бетона.
• ГОСТ 19804-91. Технические условия ж/б свай.
• ГОСТ 19804-2-79. Размеры и конструкция железобетонных свай квадратных с поперечным армированием.
• ГОСТ 19804-3-80. Размеры и конструкция ж/б свай квадратных с полостью круглого сечения.
• ГОСТ 19804-4-78. Размеры и конструкция железобетонных свай без армирования квадратных.
• ГОСТ 19804-5-83. Размеры и конструкция ж/б свай с арматурой не напрягаемого типа круглых полых.
• ГОСТ 19804-6-83. Размеры и конструкция железобетонных свай круглых полых и свай-оболочек.
• ГОСТ 25100-95. Варианты грунтов.
• ГОСТ 27751-88. Базовые требования к расчетам по надежности оснований.

Нужно ли бетонировать винтовые сваи

Вопрос о том, зачем заливают бетон в сваи винтовые, не дает покоя многим мастерам. Кто-то утверждает, что этого делать не нужно, другие же не представляют обустройства свайного фундамента без бетонирования ствола.

Компетентные мнения сторонников данной технологии

Технология позволяет строить надежные дома с фундаментами с достаточно высокой несущей способностью, не разрушая соседние здания, что особенно актуально на объектах с плотной застройкой. Заливка сваи бетоном повышает ее несущую способность на 30-35%, делая более прочной и жесткой.

Немаловажно и то, что бетонирование позволяет надежно защитить ствол сваи от попадания вовнутрь влаги, которая может разрушить конструкцию. А когда при температурных расширениях в незалитой свае появляется лед, он может изменить и деформировать ее ствол.

Раздумывая над тем, винтовые сваи надо ли заливать бетоном, стоит рассмотреть и такое преимущество, как понижение стоимости работ. Сваи можно устанавливать меньшего диаметра, так как стоимость бетона для заливки намного меньше, чем стоимость сваи, а прочность в итоге получается той же.

Обоснование бесполезности

Некоторые мастера в Москве и других городах сомневаются в том, стоит ли заливать бетоном сваи, аргументируя это тем, что контакт бетона и металла предполагает разность коэффициента расширения. Это может привести к трещинам по бетону, скоплению влаги, коррозии, разрушению сваи.

Современные производители предлагают новые толстостенные трубы, которые выдерживают серьезные нагрузки, а их стоимость примерно равна цене обычных труб с учетом бетонирования. Но в таком случае можно сэкономить время и силы на заливке раствором опор.

Нецелесообразно бетонирование при выполнении фундамента на какой-то срок – к примеру, под строительный вагончик. Вопрос о том, можно ли выкрутить винтовые сваи, залитые бетоном, тут даже не стоит – это очень сложно. В таком случае проще установить полые опоры, а потом выкрутить их специальной механизированной техникой для повторной установки.

Бетонные винтовые сваи помогут создать надежный и прочный фундамент под строительство долговечного дома. При условии соблюдения технологии и выбора качественных материалов все работы выполняются быстро и просто.

Свайно-ростверковый фундамент — обзор технологии.

Свайно-ростверковый фундамент – пока еще не настолько популярный вид базовой основы под здание, как ленточный, свайный или монолитный. Его стали массово применять относительно недавно. Но, как оказалось на практике, при возведении домов на суглинках, сильнопучнистых или торфяных грунтах данный вид фундамента наиболее оптимальный. Он учитывает и компенсирует недостаточную стабильность почвы, тем самым обеспечивает устойчивость здания. Несомненным плюсом является и экономия порядка 30% по отношению к цене традиционного фундамента.

Строительство фундаментов ростверкового.

Особенности фундаментной конструкции ростверкового типа.

Ростверк по своей сути – это балки (плиты), посредством которых соединяются между собой сваи, расположенные на земле. Эти бетонные перемычки играют роль опорных конструкций для возводящихся на их основе сооружений.

Исходя из количества затраченных материалов, ростверковые системы бывают:

Классификация конструкций с ростверком в зависимости от распределения нагрузки:

1. высокий фундамент, принимающий вес здания через сваи и распределяющий его на нижние слои грунта;
2. низкий, расположенный ниже поверхности почвы и передающий нагрузку по основанию.

Где применяется свайный фундамент с ростверком.

Строительство фундаментной базы ростверкового типа осуществляется на слабых грунтах. К таковым относятся:

• сильнопучнистые;
• торфяные и илистые;
• лессовидные;
• глинистые подвижные;
• суглинки;
• плывуны.

Также данный тип используется, если:

• проводится возведение дома на склоне горы или на участке, имеющем сложный рельеф;
• строительство осуществляется по каркасной технологии;
• глубина промерзания грунта превышает 1,5 м.

Ростверковый тип идеально подойдет и в той ситуации, если проведенные расчеты показывают, что ленточный фундамент под кирпичный дом должен иметь ширину более 1,5 м.

Свайные фундаменты с монолитным ростверком применяются для сооружения небольших дачных домиков, легких кирпичных построек, домов из ОЦБ, клееного бруса, пенобетона и других похожих строительных материалов. Ростверк для указанных выше построек может быть монолитным либо железобетонным сборным.

Схема обустройства фундамента.

Видео — Плюсы и минусы свайного фундамента

Видео — Подробная инструкция установки винтового фундамента

Видео: Монтаж свайно винтового фундамента

После того, как все сваи установлены на свои места, их верхние срезы выравниваются по нивелиру, а выступающие части просто срезаются «болгаркой».

Затем в полости труб заливается жидкий бетон, что повышает прочность несущего основания и обеспечивает дополнительную антикоррозийную защиту металла.

В верхней части каждой из самодельных опор привариваются металлические пластины прямоугольной формы, используемые в последствии для связки с ростверком.

При вворачивании очередной опоры следует постоянно контролировать линию вертикальности её положения.

Видео: Самодельные винтовые сваи

На вворачиваемую в землю часть заострённых с одного конца трубных заготовок навариваются самодельные лопасти из металлических пластин требуемого размера и формы.

Для упрощения работы с самодельной сваей в её верхней части в стенках высверливаются два отверстия, в которых при вворачивании помещается специальный рычаг в виде мощной штанги. Эта часть винтовой опоры перед обустройством ленточного ростверка срезается посредством обычной «болгарки».

Порядок монтажа готовых металлических опор выглядит следующим образом:

Перед вворачиванием остриё сваи помещается в заранее подготовленную лунку, после чего с помощью специального рычага её винтовая часть вворачивается в грунт.

Источники

• -fundament/
• -za-fasadami/
• -fundament-dlja-chastnogo-doma-obustraivaem-svoimi-rukami/
• -fundament/
• -fundament
• -lentochnyj
• -fundamentov/svajnyj-fundament/ponyatie
• -fundament-5e58b48027d959242da82480
• -f/
• -vintovoj-fundament-svoimi-rukami-posagovaa-instrukcia

1 073

Толщина и марка металла

При изготовлении свай берется во внимание предполагаемая на них нагрузка и условия эксплуатации. Исходя из этого, рассчитывается их толщина

При процессах коррозии стенка сваи истончается. В связи с этим при нормальных показателях грунта (нейтральный) по существующим стандартам толщина стенки должна составлять 8 мм, а там где присутствует химическая активность – 9,5 мм. При строительстве необходимо на это обращать внимание. Так как некоторые производители нарушают требуемые международные стандарты, то это сказывается на качестве используемых конструкций.

Следует учитывать, как толщину стенок конструкции, так и ее лопастей. Если происходит строительство временного или легкого объекта, то допускаются такие показатели, как 5 мм. При строительстве крупных объектов с длительным сроком эксплуатации требуется придерживаться показателей 9,5-12,5 мм.

Возможные варианты ограждения

Следует сразу отметить, что забор на винтовых сваях относится к экономичному варианту и ничего общего не имеет с помпезными каменными строениями. Наземная часть легкого ограждения представляет собой столбы, закрепленные на металлических сваях, установленных с определенным шагом, между которыми размещают заполнение из:

• асбестового или профлиста;
• шифера;
• металлического или деревянного штакетника;
• готовых секций;
• сетки-рабицы и т.д.

Комбинированные заборы на металлических винтовых сваях устанавливают, как правило, своими руками, без привлечения специализированных бригад. Ограда монтируется быстро, а выглядит стильно и эстетично. Ее несущую способность обеспечивают подземные металлические трубы длиной 1-2 метра, со срезанными или заостренными наконечниками и спиралевидными лопастями. Так, собственно, и выглядят винтовые сваи.

Диаметр металлических труб выбирают в зависимости от высоты забора, варианта заполнения, ветровой нагрузки и необходимости навешивания на столбы ворот или калиток. Оптимальными считаются размеры 76 и 89мм. Для заборов с облегченным заполнением из штакетника и сетки-рабицы допускается использовать изделия диаметром 57мм.

Сваи устанавливают ниже уровня промерзания почвы. Винты удерживают опоры от выталкивания посредством сил морозного пучения. Правильная технология возведения позволит ограждению служить не одному поколению владельцев участка.
