Пол по грунту на свайно ростверковом фундаменте

Дешевый народный способ устройства фундамента на торфе

Народный и дешевый способ устройства фундамента широко распространен для легких каркасных или деревянных домов. Однако, со строительной точки зрения, подобная конструкция слишком слабо сопротивляется силам морозного пучения и подвижкам грунтов, поэтому использовать ее можно только осознавая возможные риски от неравномерных подвижек вашего строения. Итак, как сделать дешевый (кессонный) фундамент на слабонесущем грунте: производится выторфовка грунта в идеальном случае до материковых осадочных пород или как минимум на 1 метр глубиной. Размеры ямы (кессона) 1,5 x 1,5 метра. Яму (кессон) выстилают геотекстилем или при его отсутствии любым синтетическим материалом, который способен пропускать воду (например полипропиленовой мешковиной). Яма засыпается щебнем с песком, которые проливаются водой и тщательно трамбуются трамбовкой. Поверх засыпки отливается бетонная армированная площадка размером 1 на 1 м и столб-опора для деревянной или металлической обвязки. Так устраивается простейший кессоный 10 лет после устройства данного вида фундамента он благополучно покосился.

Технология строительства свайного фундамента ТИСЭ

Перед тем, как приступать непосредственно к строительным работам по возведению фундамента на участке застройки, нужно выполнить расчет фундамента, чтобы определить, сколько и каких свай понадобится для устройства надежного подсчитать количество свай, вы можете прочитать в публикации Расчет количества свай фундамента, где пошагово описан весь алгоритм расчета. После того, как количество свай подсчитано, можно приступать непосредственно к выполнению работ по строительству фундамента.

Устройство фундамента ТИСЭ, как и любого другого, начинается с разбивки его осей на местности. Для этого выполняются следующие работы:

• разбиваются оси будущей постройки;
• устанавливается обноска;
• натягиваются нити из шпагата;
• в характерных точках устанавливаются вешки (колышки).

Разметку удобно выполнять с помощью лазерного дальномера.

Контроль разметки выполняется с помощью измерения диагоналей между противоположными углами будущей постройки. Если все углы прямые, то длина диагонали будет равна квадратному корню из суммы квадратов прилегающих к углу сторон (теорема Пифагора). Давайте рассмотрим следующий пример. Строение имеет одну стену длиной 3 м и другую 4 м. Определяем сумму квадратов сторон:(3х3 + 4х4) = 25После этого находим квадратный корень из получившегося числа:√25 = 5Измеряем расстояние по диагонали между противоположными углами. Если и по одной диагонали и по другой оно равно 5 м, то значит, разметка выполнена того, как оси будущего свайного фундамента намечены, нужно разметить места, где будут непосредственно располагаться сами сваи, и выполнить производится специальным буром ТИСЭ-Ф, имеющим конструктивные особенности в виде специального плуга, позволяющие сделать уширение в нижней части каждой выглядит бур ТИСЭ-Ф и схема выполнения бурения, показано на рисунке ниже:

Отверстие под заливку одного столбика следует делать ниже глубины промерзания грунта в районе строительства, чтобы в зимний период сваи не заложения фундамента определяется по следующим строительным нормам и правилам (СНиП):

• СНиПа «Основания зданий и сооружений»;
• 23-01-99 «Строительная климатология».

Промерзание почвы зависит не только от значения зимних температур в определенной местности, но и от типа грунтов на участке. Так, например, глинистые грунты промерзают значительно меньше, чем более рыхлые песчаные или глубину промерзания для разных районов можно определить по приведенной ниже таблице:

Виды фундамента ТИСЭ

О видах героя статьи говорилось вскользь. Дом может ставиться сразу на сваи, лунки под которые готовят буры для фундамента ТИСЭ, или же залитую поверх столбов ленту бетона. Иногда, на опоры укладывают монолитную плиту.

Разниться может и устройство нижней части фундамента. Так, технология индивидуального строительства и экологии не исключает наличие погреба или подвала. Об этом указано в книге Рашида Яковлева.

Бур для свай ТИСЭ

Необходимо метровое отступление от свай к центру здания. Здесь уже можно заливать монолитную плиту и ленту по ее периметру. Вход в погреб, обычно, делают из дома, сравнивая люк с полом.

Если троится полноценный подвал, можно сделать дверь под домом, если сваи приподнимают его на пару метров. Такой подъем может быть лишь с одной стороны строения, стоящего, к примеру, на наклонном участке.

У подвального варианта основы дома есть, как понимаем, полы. Фундамента ТИСЭ сложной конструкции бояться, как говорят уже отстроившие его, не стоит. Пока, экспериментаторов немного. Технологии индивидуального строительства и экологии меньше 30-ти лет. Яковлев предложил новшество в 90-е.

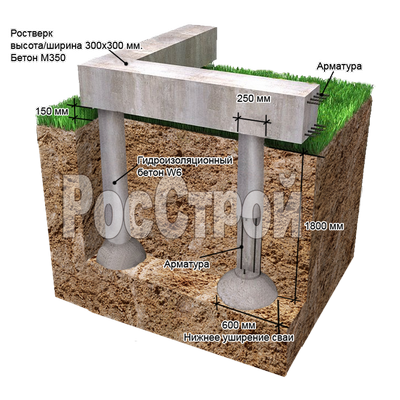

Технология строительства столбчатого фундамента ТИСЭ с ростверком

Главный принцип при применении ТИСЭ – возведение ростверка, опирающегося на опорные столбы фундамента с расширением нижнего конца (подошвы). Столбы для такого фундамента нельзя считать полноценными сваями, хоть скважины для них бурятся по тому же принципу – опоры для фундаментного основания ТИСЭ погружаются на меньшую глубину, а привычные всем сваи не имеют уширения в нижней части.

Бурение скважины с уширением внизу

Отличительная черта ТИСЭ – ростверк столбчатого типа. Практически фундамент тисэ обеспечивает полное нивелирование сил пучения, пытающихся давить на фундамент в межсезонье и при замораживании/оттаивании грунта. Что еще выделяет это сооружение среди аналогичных по функционалу оснований:

1. Сваи (столбы, опоры) погружаются ниже уровня промерзания грунта в регионе;
2. Минимальная площадь соприкосновения опоры с грунтом по боковым поверхностям;
3. Пучинистые грунты заменяются на гравий или щебень на площади строительства дома и за ее пределы на 1,5-2 метра (на расстояние обустройства дренажа и отмостки);

Еще одно достоинство, которым обладает свайный фундамент тисэ: опоры с расширением в нижнем торце (пятке) можно изготавливать по традиционной технологии, а при заглублении сваи (опоры) намного проще пробурить скважину шире, чем диаметр опоры. В скважине заливается пятка, на которую устанавливается трубчатая опалубка диаметром меньше, чем подошва.

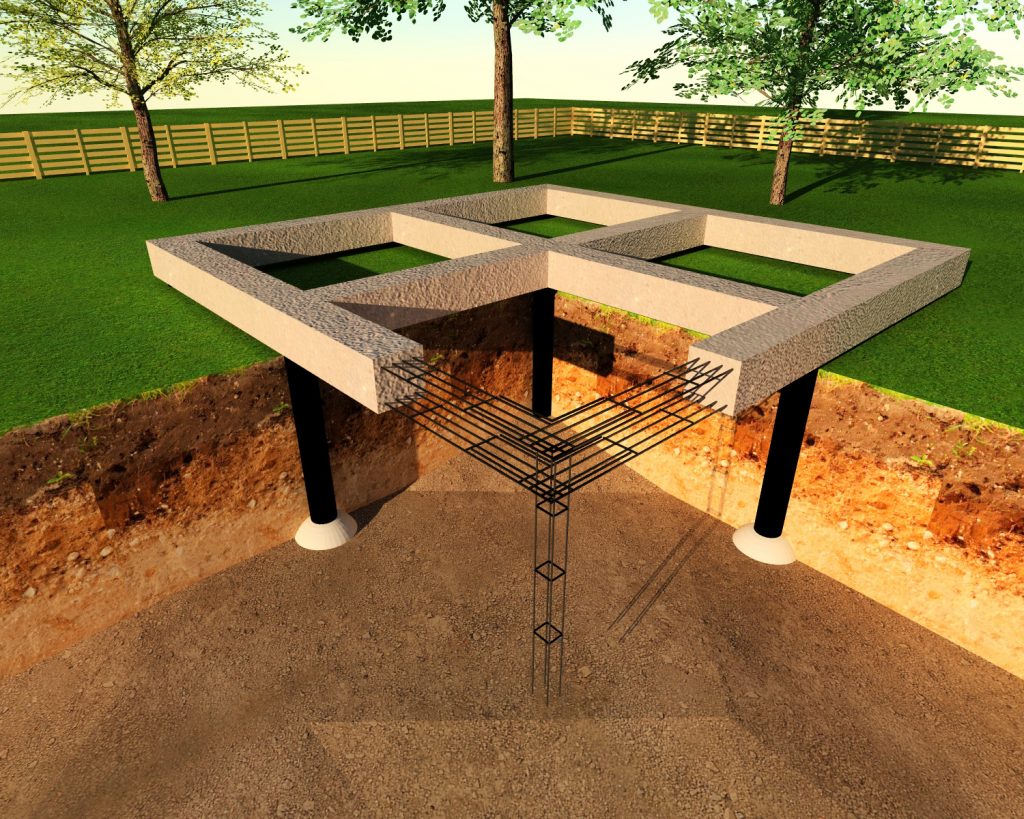

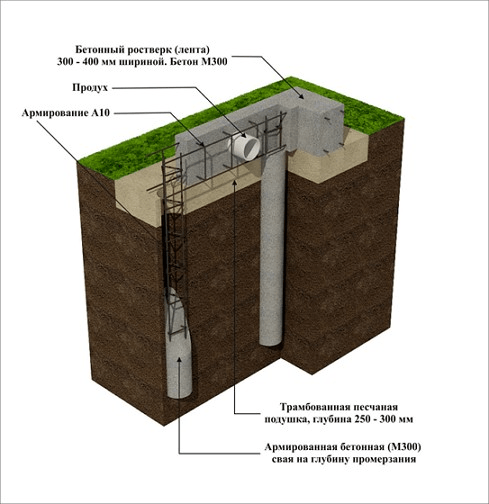

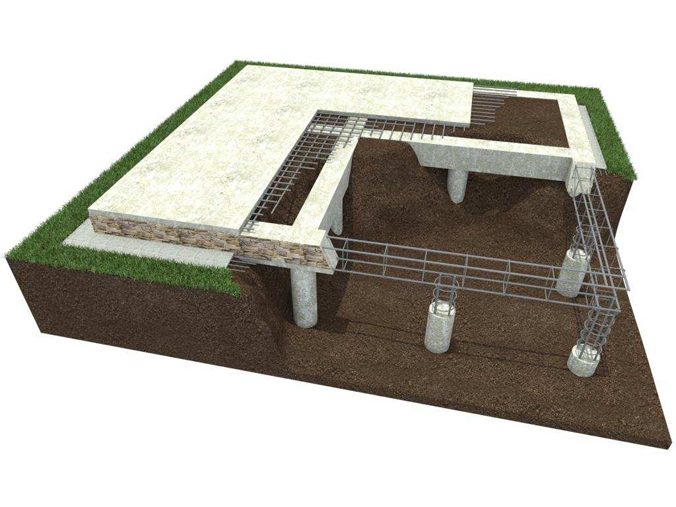

Объемный 3-D проект фундамента ТИСЭ

Свободное пространство в скважине заполняется сыпучими материалами для создания дренажа вокруг опоры. Если же применять обычные сваи (без расширенной подошвы), то глубину бурения придется увеличивать, погружая столбы ниже уровня промерзания грунта как минимум на 1 метр, чтобы силы выталкивания пучинистого грунта не смогли воздействовать на подошву сваи.

Устройство фундаментного бура ТИСЭ

Основным и единственным рабочим инструментом, который вам понадобится при строительстве фундамента по технологии ТИСЭ своими руками, является бур ТИСЭ-Ф.

Конструктивно он выполнен в виде раздвижной штанги, оснащенной двумя рукоятками и режущими кромками. Масса его составляет всего 7,5 кг. Инструмент оборудован резцами и стопорным механизмом. Подъем плуга осуществляется посредством шнура, один из концов которого прикреплен к перекладине.

Штангу можно раздвинуть на любую длину при помощи резьбового фиксатора. Он же передает крутящий момент.

Плуг крепится на подвижном кронштейне между буром и штангой. Отпускают его на том уровне бурения, где планируется расширение сваи ТИСЕ. Роль накопителя грунта играет корпус бура.

Устройство фундаментного бура ТИСЭ.

Область применения фундамента по технологии ТИСЭ

Идея применения фундамента по ТИСЭ для строительства частного жилья была взята из промышленного строительства, где эта технология изначально была разработана для возведения многоэтажных железобетонных сооружений на местности с проблемным грунтом. Возведения данного типа фундамента для строительства дома позволяет решить сразу несколько проблем:

Возможность монтажа фундамента с высокой несущей способностью и в тоже время с минимальным объемом земляных работ, значительно снижает затраты труда и воздействие на экологию прилегающей территории. Снижение чувствительности конструкции строения к всевозможным вибрациям почвы от проходящих мимо поездов или трамваев. Сваи по технологии ТИСЭ предохраняют каркас строения от разрушений во время расширения грунта при сильных морозах.

Нижний пункт обычно становится основным при выборе типа фундамента.

В целом эта технология несильно отличается от всевозможных других видов свайных несущих конструкций. Основное различие заключается в самих столбах ТИСЭ. Свая похожа на винт, перевернутый шляпкой вниз. Нижняя часть имеет полусферическую форму, радиус которой в два раза больше самого столба.

В отличие от других типов опоры, сваи по технологии ТИСЭ заливаются бетоном непосредственно в грунте. Такой тип монтажа весьма значительно упрощает транспортировку элементов, а также их монтаж. Однако, для правильного возведения необходимо разместить опору столба глубже уровня промерзания почвы. Обычно бурят скважину глубиной в пределах 1,50 – 2,50 м, но в северных регионах потребуется расположить основание ощутимо глубже. Причин в бурении такой глубины не много, но все же они имеются:

бетонное тело конструкции само по себе провоцирует более глубокое промерзание почвы. расположение основы на глубине ощутимо ниже уровня промерзания, где температура в среднем составляет +3о С, в какой-то степени отогревают часть сваи ТИСЭ, предостерегая ее от термических повреждений.

Где можно использовать

Ограничения по типам и материалам зданий нет: можно делать фундамент ТИСЭ под деревянные, каркасные, кирпичные и блочные здания. Этажность — до трех.

По грунтам ограничения такие же, как и при использовании свайных фундаментов: необходимо чтобы сваи передавали нагрузку на грунт с нормальной несущей способность. Чтобы решить, можно или нет использовать ТИСЭ, необходимо геологическое исследование участка в том месте, где планируется строительство.

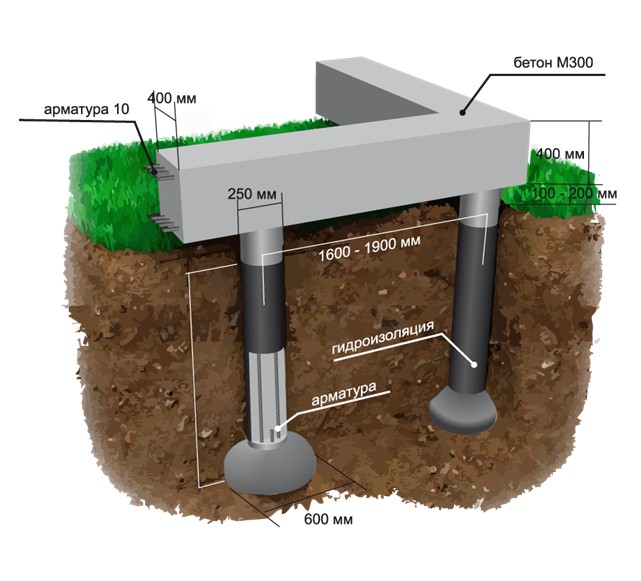

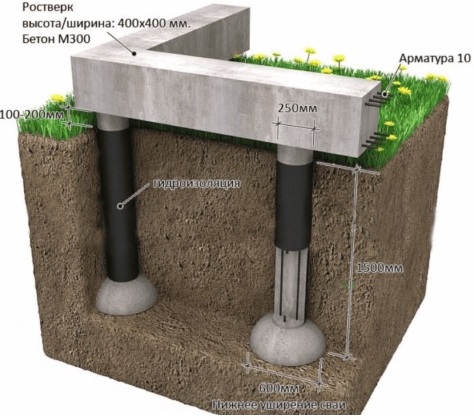

Из чего состоит свая ТИСЭ

Так как основание сваи расширено и сопротивление силам выталкивания больше, эту технологию можно использовать на пучнистых грунтах. Но при этом нужно считать: ближе, чем на 1,5 метра ставить сваи нет смысла. Если поставить ближе, одно расширение подошвы будет перекрывать другое. С другой стороны, диаметр сваи больше 30 см тоже не сделаешь — бура такого нет. Если несущей площади при таких параметрах не хватает, использовать нужно другой тип фундамента.

Пошаговая инструкция по устройству фундамента своими руками

Расчет и подготовку проекта основания для дома, будь то свайно-ленточный фундамент, лучше всего поручить профессиональному проектировщику. Если сваи по высоте и толщине подобрать неверно, то долго железобетонная опора и здание на ней не прослужат.

Разметка на участке

При этом закладывать параметры «про запас» тоже не стоит, это приведет лишь к увеличению стоимости работ. Как таковое устройство фундамента своими руками рассматриваемого вида не должно вызвать трудностей. Ниже приведена краткая пошаговая инструкция позволит быстро разобраться во всех нюансах этого процесса.

Чтобы сделать фундамент из буронабивных свай и монолитного ростверка, необходимо:

1. Выбурить либо выкопать ямы под опорные столбы по схеме «по углам дома и с шагом 1–2 метра под лентой».

   Бурим сваи и вставляем асбестоцементные трубы под сваи

2. Насыпать и утрамбовать на дне “скважин” 30-сантиметровую песчаную, а затем на ней залить из бетона подошву для опорных столбов толщиной еще на 20 см.

3. Опустить в землю трубы из асбестоцемента, выполнить их армирование прутками сечением 10–12 мм и залить бетонным раствором.

   Вяжем арматуру под сваи

4. Сделать опалубку для ленты.

   Собираем опалубку

5. Уложить арматуру ростверка и залить ее бетоном.

   Арматура не должна касаться краев опалубки

   Заливаем

6. Выполнить гидроизоляцию.

Гидроизоляция бетона выполняется рубероидом либо мастикой. Подойдет даже гибкая черепица из модифицированного битума. Правда обойдется она дороже обычной толи.

Утепление свайного фундамента на винтовых сваях: рекомендации

Утепление свайного фундамента – головная боль для тех домовладельцев, кто решил строить свой дом без подвала. Такое решение можно понять – не хочется заглублять дом, ленточный фундамент – это не экономично, свайно винтовой фундамент – самый универсальный для всех климатических зон.

Но в результате мы имеем конструкцию, утепление которой необходимо для исключения мостиков холода, а выполнение утепления сопряжено с неудобствами. Однако выход существует, мы расскажем, как утеплить свайный фундамент.

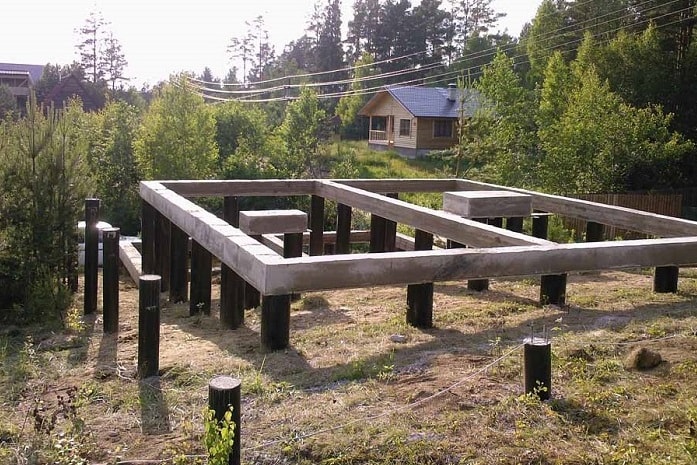

Свайно – винтовые фундаменты

Обвязка свай может быть выполнена из различных материалов:

1. Металла – швеллера или двутавра.
2. Из бетона.
3. Из бруса.

Как правило, обвязку свай брусом выполняют при строительстве домов из древесины, обвязка из металла делается для относительно легких каркасных домов, а бетонный ростверк предусматривается при строительстве из кирпича или блоков.

Методы утепления свайно – винтовых фундаментов

Выбор метода утепления свайно винтового фундамента зависит от расстояния между уровнем грунта и полом 1-го этажа дома, от материала стен, от материала обвязочной балки, и, наконец, от вида утепления:

1. Снаружи по периметру ростверка.
2. Утепление пола.
3. Полное.

Первым способом пользуются при строительстве деревянного дома и небольшой разнице отметок грунта и пола. В этом случае выполняется каркас по периметру ростверка, по которому проводят утепление и облицовку. Промежуток между отмосткой и низом цокольной панели служит для проветривания подпольного пространства (1).

Второй способ заключается в утеплении пола первого этажа и отмостки, при устройстве пола по грунту (2).

ОБРАТИТЕ ВНИМАНИЕ: нежелательно для гидроизоляции использовать полиэтилен, так как срок его службы несопоставим со сроком службы капитальных построек, а замена невозможна.

При выполнении каждого из этих способов утепления свайно винтового фундамента возможны различные вариации, например, утепление цоколя не снаружи, а изнутри, или устройство цоколя из кирпича на своем ленточном фундаменте.

Материалы для утепления

Утепление фундамента на винтовых сваях проводят материалами с наименьшим водопоглощением, так как теплоизоляторы, впитывающие влагу, в условиях нулевого цикла не будут выполнять своей функции. Материалов для утепления цоколя не так много: пеностекло, пенополистирол, экструдированный пенополистирол, керамзит, пенополиуретан.

Из этих утеплителей чаще всего используется плитный экструдированный пенополистирол, как наиболее экономичный вариант, из засыпных утеплителей – керамзитовый гравий.

Пенополиуретан также имеет хорошие показатели и экономичен, его в основном используют при утеплении ростверка набрызгом изнутри подпола. Наилучший цокольный утеплитель – пеностекло, так как при нулевом водопоглощении этот материал не горит, и, в отличие от пенополистирола, не плавится, не выделяет токсичных газов, но его стоимость выше пенопластов.

ОБРАТИТЕ ВНИМАНИЕ: пенополистирол разрушается под действием света, поэтому требуется тщательная заделка всех стыков.

Как выполнить утепление

Утепление винтового фундамента первым способом выполняют при строительстве деревянного дома и полом первого этажа по лагам. В этом случае на первый венец сруба набивают с внешней стороны направляющие из брусков 50х50 мм, в ячейки закладывают плитный утеплитель, снаружи крепят декоративную отделку – сайдинг, панели под камень или штукатурят поверхность защитной штукатуркой.

Древесина каркаса должна быть антисептирована и пропитана антипиреном. Пол по лагам также утепляют. Это утепление фундамента своими руками наименее затратно (1).

Теперь о том, как утеплить фундамент на винтовых сваях при устройстве пола по грунту. Способ предусматривает укладку плит утеплителя под всем пространством первого этажа и отмостки по периметру дома по щебеночной подготовке и песчаной засыпке (2). После укладки утеплителя и устройства гидроизоляции заливают стяжку чернового пола, затем выполняют чистый пол.

Рассмотрим, как утеплить свайно винтовой фундамент с бетонным ростверком при опирании плиты перекрытия первого этажа на ростверк (3). Бетонный монолитный ростверк отделяется от грунта слоем щебня и песчаной подушкой, на которую уложена теплоизоляция, в нашем случае – экструдированного пенополистирола.

Подполье под домом засыпается слоем грунта, который уплотняют, поверх него укладывается мембрана – геотекстиль, затем слой утеплителя, далее на ростверк кладут плиты перекрытия. Выполняется по проекту кладка кирпичного цоколя, возводится стена вровень с краем ростверка. Наружную поверхность цоколя свайно фундамента, стены и ростверка утепляют «мокрой штукатуркой» либо по системе «вентилированный фасад».

ВНИМАНИЕ: для обеспечения циркуляции воздуха в пространстве подпола, в цоколе необходимо устраивать продухи.

Технология строительства

Итак, у вас готов проект, или вы сами определились с местом расположения свай, их параметрами, типом и высотой ростверка. Можно приступать к строительству.

Разметка

Сначала снимают весь плодородный слой земли, его вывозят в сад или складывают в одном из углов участка. Площадку под фундамент выравнивают. Затем, с использованием колышков и шнуров, размечают границы дома. Причем, натягивают два шнура, отмечающие внешнюю и внутреннюю поверхность стен. Обязательно проверяют геометрию, перемеряв и сравнив все диагонали попарно.

После того, как разметка закончена, можно размечать места установки свай. Они у нас прорисованы на плане и просчитаны, определены расстояния между ними.

Схематическое изображение порядка работ при строительстве свайно-ростверкового фундамента своими руками (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Земляные работы и заливка свай

Как конкретно будут проходить работы, зависит от типа используемых свай. Чаще всего при строительстве дома используют винтовые или буронабивные сваи.

Винтовые можно вкрутить вручную. При закручивании их оголовки выставляют на одном уровне. Его удобнее отмечать при помощи шнуров.

Для буронабивных потребуется или специальная техника, или ручной бур подходящего диаметра. Этими устройствами в нужных местах бурятся отверстия. В готовые скважины опускается выбранная опалубка, устанавливается арматура (четыре прутка ребристой арматуры, связанные между собой). Если фундамент свайно-ленточный, то арматура должна иметь выпуск не менее 60-70 см. Она потом свяжется с ростверком. Последний шаг на этом этапе — заливка бетона.

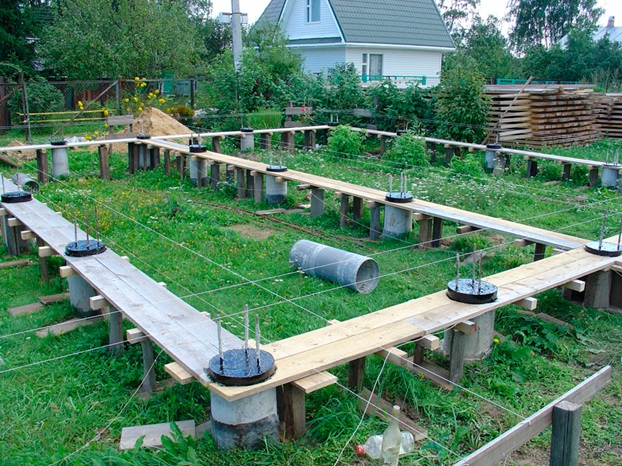

Свайный фундамент готов к установке опалубки для ростверка. В этом случае использована опалубка из толя или рубероида, свернутого в несколько раз

Устройство ростверка

Если выбран металлический ростверк, его приваривают к оголовкам свай. При работе важно выдерживать строгую горизонтальность: тогда нагрузка будет передаваться равномерно.

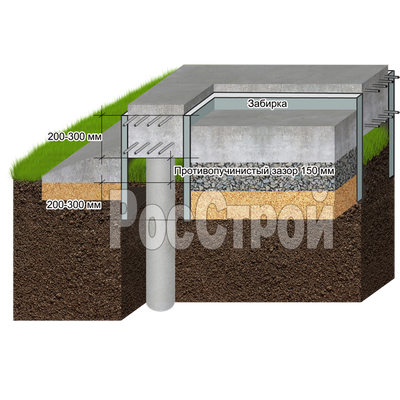

Для устройства заглубленного железобетонного ростверка (низкого) понадобится подсыпка щебнем фракции 20-60 мм и его уплотнение виброплатформой. Минимальный слой щебня — 15 см. Чтобы добиться улучшения несущей способности грунта под лентой, необходимо насыпать щебень небольшими слоями (по 5 см) и тщательно его уплотнять виброплатформой. Вокруг свай хорошо уплотнить не получится, но это не столь важно.

На эту подсыпку устанавливается опалубка. Ширина ленты чуть больше ширины стен, высота щитов делается с учетом требуемой высоты цоколя. Сборка щитов и установка упоров в точности повторяет технологию установки опалубки для ленточного фундамента.

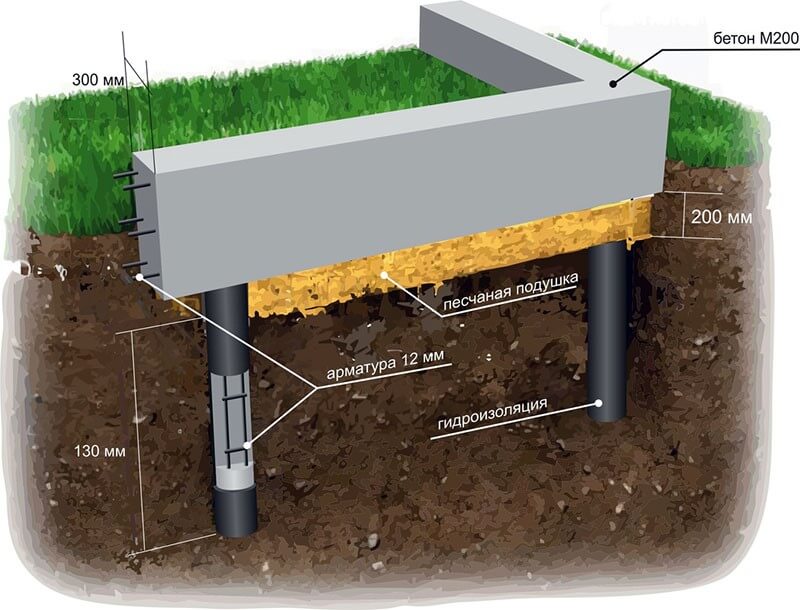

Схема армирования свайно-ростверкового фундамента с железобетонным ростверком (свайно-ленточного)

Армирование проводится в большинстве случаев так же, как и при строительстве ленты: два пояса вверху и внизу из ребристой арматуры, поперечные и вертикальные стойки из гладкого прутка меньшего диаметра. Все правила армирования сохраняются. Добавляется только перевязка со сваями. Выпуски арматуры из свай загибаются: один ряд привязывается к нижнему поясу, второй — к верхнему (не забудьте выпуски сделать разной длины). Они должны быть не меньшее 50 диаметров прутка (если арматура используется 12 мм, загнуть нужно 600 мм (50*12 мм)). Схема армирования примыкания сваи показана на рисунке.

Установка закладных деталей

На этом этапе необходимо оставить вентиляционные продухи и заложить трубы и короба, через которые будут подводиться инженерные коммуникации (водопровод, отопление, электричество, канализация).

Не забудьте про закладку труб под продухи, подводку инженерных систем

Если этого не сделать, придется впоследствии долбить бетон. А это для фундамента большое зло, ведь нарушается целостность монолита. Так что все хорошо продумайте: переделывать не будет возможности.

Заливка бетона

Бетон не просто заливают. Его еще и вибрируют. Без этого процесса добиться однородности и высокой прочности очень сложно. Потому обработка бетона фундамента вибратором может считаться обязательным процессом.

Если температура воздуха после заливки бетона находится в районе +20°C, то снимать опалубку можно через четыре дня. За это время бетон наберет примерно 50% от проектной прочности, чего достаточно для проведения следующих работ. Если температура была в районе +10°, ждать придется 10-14 дней. При более низких температурах, условия считаются зимними, и залитый бетон требует утепления или подогрева.

Все готово к заливке бетона: армопояс связан, опалубка выставлена и закреплена (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

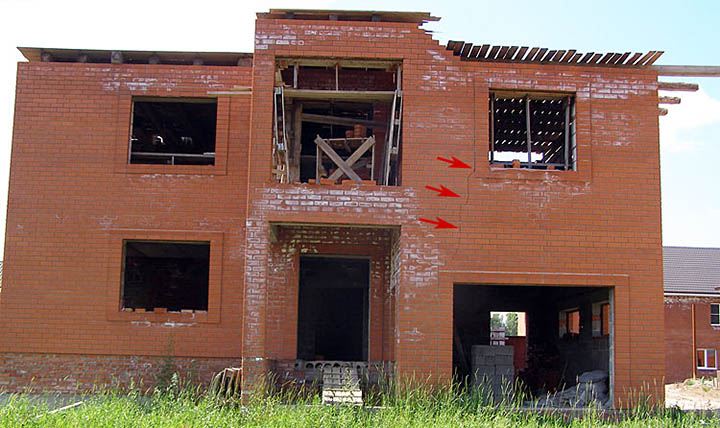

При всей своей привлекательности свайноростверковые фундаменты имеют недостатки:

• Как уже говорилось, из-за того что невозможно определить какой грунт находится под каждой из свай, прогнозированию его поведение почти не поддается.
• В таких постройках невозможно оборудование подвалов.
• При высоких ростверках требуется каким-то образом закрывать зазор: там любят селиться животные и насекомые.

Заливка фундамента

Плиту заливали с помощью бетононасоса: приехала машина с бетономешалкой, из которой по шлангу под давлением подавали бетон. Таким способом можно залить его быстро и равномерно.

По расчетам проектировщиков, на мою плиту было необходимо 11,6 м³ раствора, я купил с небольшим запасом — 12 м³. В процессе выяснилось, что этого мало, пришлось в оперативном порядке заказывать еще 1,5 м³.
