Ограждение котлована на строительной площадке СНИП

Крепления котлованов

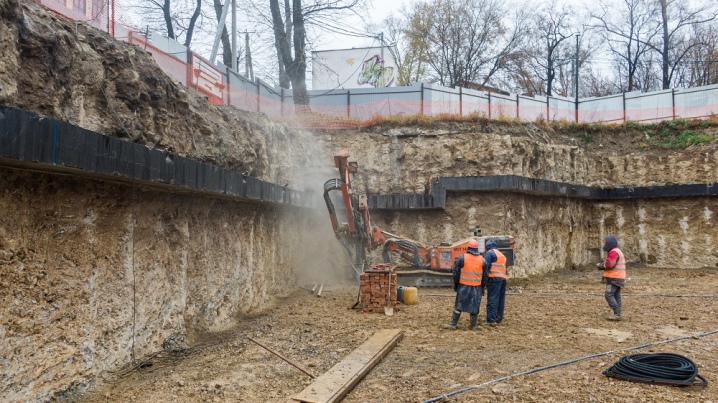

Мы выбираем оптимальную технологию устройства распорной системы (распорное устройство) котлованов с учетом конкретных задач и индивидуальных условий строительства. По всему периметру выполняется монтаж железобетонных обвязочных поясов (обвязочные балки) на основе профильного металлопроката, используемых в качестве несущей конструкции распорной системы. Обвязочные балки устанавливаются для компенсации внешних нагрузок и равномерного рассредоточения усилий по всему периметру. Для крепления котлованов предназначена распорная система из труб (распорное устройство), упирающихся в обвязочные пояса (обвязочные балки).

В результате проводимых работ обеспечивается:

• Одновременное возведение фундамента и стен;
• Устройство качественного заслона, защищающего от грунтовых вод и обрушений;
• Минимизация влияния строительных процессов на рядом расположенную застройку;
• Сокращение сроков возведения строительного объекта;
• Повышение общей безопасности выполняемых работ.

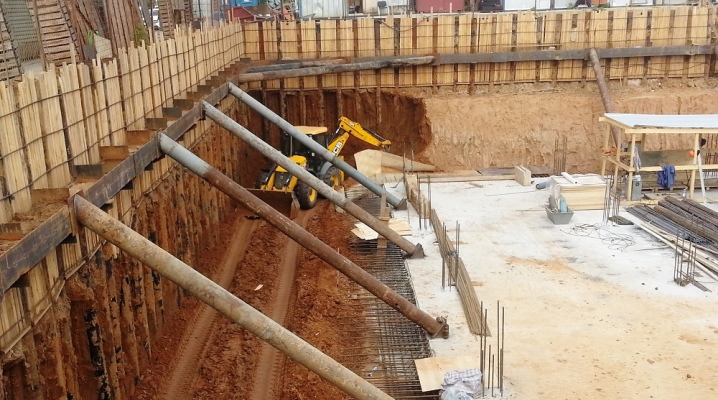

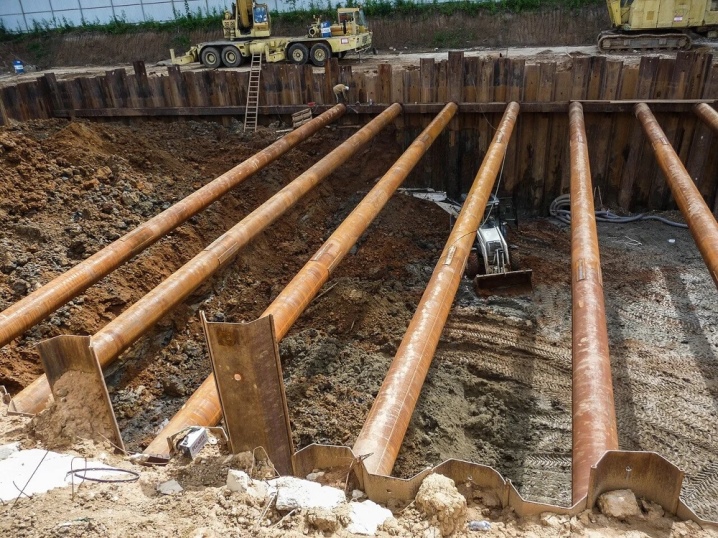

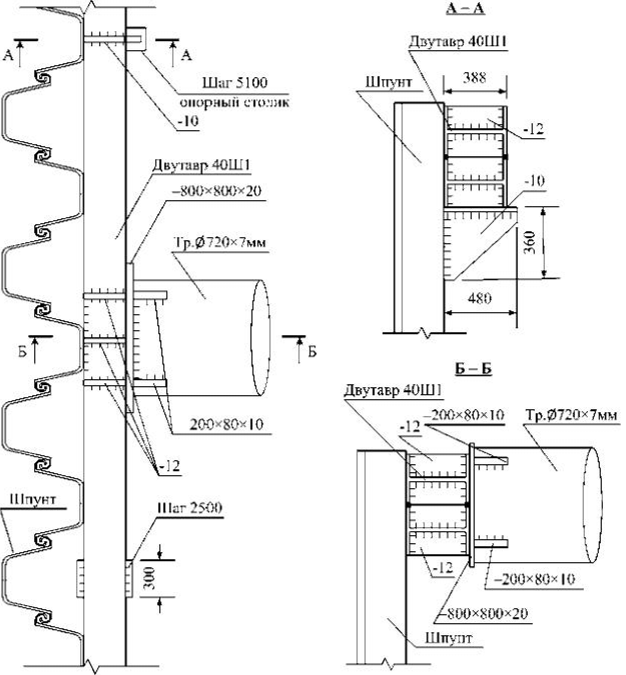

Распорная система преимущественно создается из труб диаметром 219-830 мм, один конец их фиксируется в распределительных балках, а другой — закрепляется в грунте либо на противоположном участке обвязочной конструкции (обвязочные балки).

Ограждение котлована

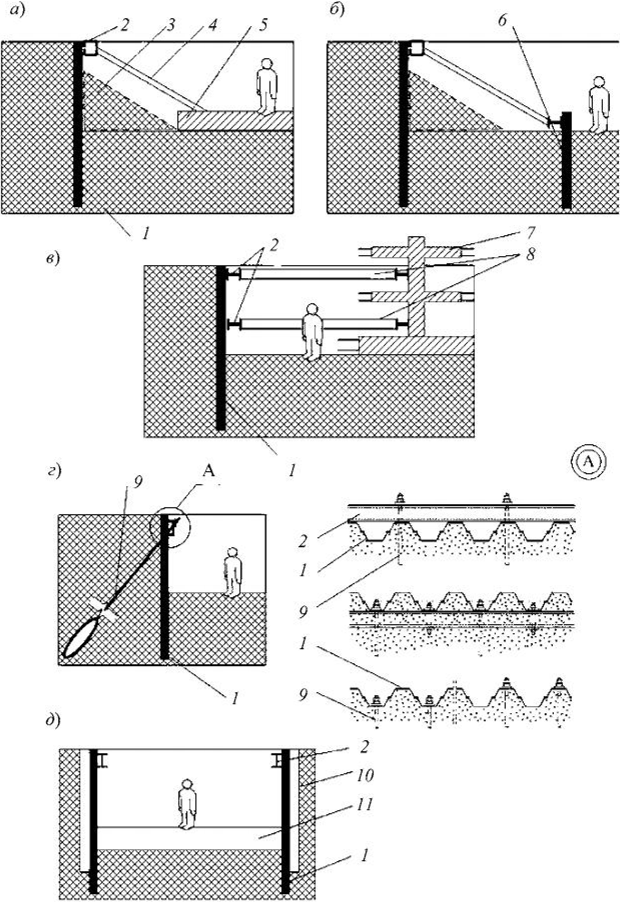

Ограждение котлована, отрываемого на слабых грунтах, насыщенных подземными водами, плывунами и пр., имеет вид вертикальной стенки, расположенной по периметру всего котлована. Обычно ее строят из готовых элементов (металлопроката, труб, свай, специальных конструкций – шпунтовых элементов и т. п.), забиваемых или вдавливаемых в грунт. Стены могут дополняться элементами жесткости, распорными балками и даже целыми распорными системами, забирками – элементами стены, предотвращающими прохождение грунта между сваями, и т. д.

Основное назначение ограждающих стен котлована:

• предотвращение осыпания стен котлована или подземного сооружения, а также обеспечение их устойчивости;
• уменьшение количества грунта, удаляемого при разработке котлована;
• уменьшение или полное предотвращение отрицательного влияния устроенного котлована на близстоящие сооружения, здания (как соседние здания, так и подземные тоннели, и другие сооружения);
• полная защита от поступления грунтовых подземных вод в котлован или значительное их уменьшение.

Классификация шпунтовых сооружений

Для работы необходимо точно знать, с какой целью производится рытье котлована, его размеры и свойства почвы, от этих параметров зависит применение разных вариантов свайных рядов. Шпунты могут быть изготовлены из металла, дерева или железобетона. У каждого вида есть свои положительные стороны и свои минусы.

Деревянные – их изготавливают из отдельных брусочков или составляют из досок, которые соединяют с помощью гвоздей. Неудобство состоит в том, что их нельзя использовать повторно. Постоянное применение новых шпунтовых ограждений делает строительство экономически невыгодным.

Металлические могут быть выполнены из стали. Чаще всего для их производства используют трубы, диаметр которых может варьироваться от 219 до 530 мм. Тип металлических свай зависит от того, насколько глубоким будет котлован, и от особенностей грунта. Шпунты из металла удобнее деревянных, поскольку могут быть использованы несколько раз. После извлечения их осматривают, если образовались какие-то дефекты, то их нужно устранить, и после этого можно применять изделие повторно.

Железобетонные шпунты забивают в землю с помощью специального молотка. Вокруг сваи, опущенной в землю, грунт становится более плотным, это создает трудности для погружения соседних. Поскольку вставлять их нужно очень близко другу к другу, а процесс этот достаточно трудоемкий, применяют такой вид шпунтового ограждения только в том случае, если это вызвано необходимостью, и сами шпунты становятся частью фундамента. В основном их используют для строительства мостов или при берегоукрепительных работах, сооружении дамб.

Выбрать вид шпунтового ограждения можно после того, как определено назначение будущего объекта и исследованы особенности грунта. Наиболее удобными, долговечными и экономически выгодными являются металлические сваи.

Шпунтовое ограждение котлована в Москве от «БУРЭКС»: с нами легко строить!

Шпунтовое ограждение прослужит долго и обеспечит надежную защиту только в том случае, если проведение предварительных расчетов и буровых работ были доверены профессионалам. «БУРЭКС» имеет необходимые сертификаты и лицензии для проведения буровых работ и установки шпунтов как в черте города, так и за его пределами. Мы тщательно контролируем весь процесс установки металлических труб для создания сплошного шпунтового ограждения, при этом минимизируя вибрационные нагрузки на грунт или расположенные поблизости здания. Стоимость шпунтования составляет от 150 до 1000 рублей за метр: важно учитывать диаметр и глубину скважины, а также объем и сложность работы. Оформить заказ или получить консультацию специалиста можно прямо на сайте. Достаточно оставить заявку и мы свяжемся с вами для уточнения всех вопросов.

Забойное крепление

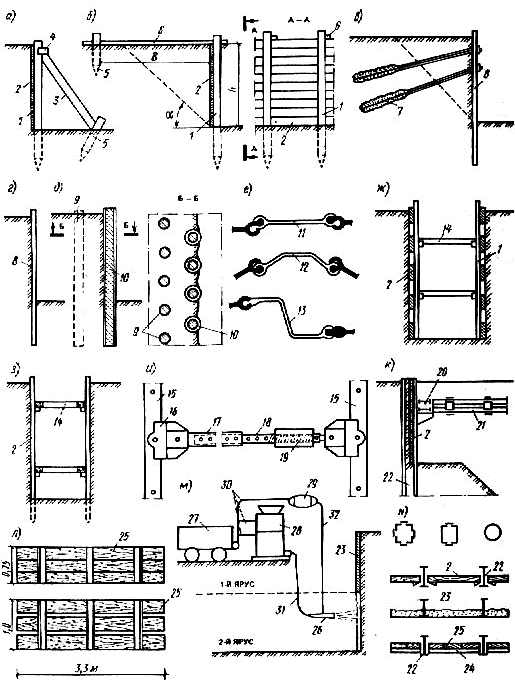

В небольших по размерам, но глубоких котлованах и шурфах применяют так называемое забойное крепление (рис. 42).

Устраивается оно следующим образом: на поверхности земли в месте расположения котлована или шурфа укладывается горизонтальная брусчатая рама по размеру котлована. рама эта зарывается в грунт заподлицо, после рамы забивают ряд досок слегка наклонно. Затем начинают рытье котлована под защитой образованных забитыми досками стенок. Когда выемка грунта приблизится к нижним концам забытых досок, между ними укладывают вторую раму. Для того чтобы верхняя рама не опустилась вниз по мере выработки грунта, под нее подставляют коротыши из брусков, постепенно удлиняемых. Когда установлена вторая рама, между нею и верхней рамой устанавливают бруски, которые и поддерживают верхнюю раму. После этого вдоль наружного края нижней рамы забивают другой ряд слегка наклонных досок. Между верхним и нижним рядами заборки забивают клинья большей устойчивости верхней заборки.

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта (именуемая далее по тексту ТТК) — комплексный организационно-технологический документ, разработанный на основе методов научной организации труда для выполнения технологического процесса и определяющий состав производственных операций с применением наиболее современных средств механизации и способов выполнения работ по определённо заданной технологии. ТТК предназначена для использования при разработке Проекта производства работ (ППР) строительными подразделениями и является его составной частью согласно МДС

1.2. В настоящей ТТК приведены указания по организации и технологии производства работ при укреплении стенок рабочего котлована из забуриваемых стальных труб и деревянной забирки, определен состав производственных операций, требования к контролю качества и приемке работ, плановая трудоемкость работ, трудовые, производственные и материальные ресурсы, мероприятия по промышленной безопасности и охране труда.

1.3. Нормативной базой для разработки технологических карт являются:

— типовые чертежи;

— строительные нормы и правила (СНиП, СН, СП);

— заводские инструкции и технические условия (ТУ);

— нормы и расценки на строительно-монтажных работы (ГЭСН-2001 ЕНиР);

— производственные нормы расхода материалов (НПРМ);

— местные прогрессивные нормы и расценки, нормы затрат труда, нормы расхода материально-технических ресурсов.

1.4. Цель создания ТК — описание решений по организации и технологии производства работ по укреплению стенок рабочего котлована из забуриваемых стальных труб и деревянной забирки, с целью обеспечения их высокого качества, а также:

— снижение себестоимости работ;

— сокращение продолжительности строительства;

— обеспечение безопасности выполняемых работ;

— организации ритмичной работы;

— рациональное использование трудовых ресурсов и машин;

— унификации технологических решений.

1.5. На базе ТТК в составе ППР (как обязательные составляющие Проекта производства работ) разрабатываются Рабочие технологические карты (РТК) на выполнение отдельных видов работ по укреплению стенок рабочего котлована из забуриваемых стальных труб и деревянной забирки.

Конструктивные особенности их выполнения решаются в каждом конкретном случае Рабочим проектом. Состав и степень детализации материалов, разрабатываемых в РТК, устанавливаются соответствующей подрядной строительной организацией, исходя из специфики и объема выполняемых работ.

РТК рассматриваются и утверждаются в составе ППР руководителем Генеральной подрядной строительной организации.

1.6. ТТК можно привязать к конкретному объекту и условиям строительства. Этот процесс состоит в уточнении объемов работ, средств механизации, потребности в трудовых и материально-технических ресурсах.

Порядок привязки ТТК к местным условиям:

— рассмотрение материалов карты и выбор искомого варианта;

— проверка соответствия исходных данных (объемов работ, норм времени, марок и типов механизмов, применяемых строительных материалов, состава звена рабочих) принятому варианту;

— корректировка объемов работ в соответствии с избранным вариантом производства работ и конкретным проектным решением;

— пересчёт калькуляции, технико-экономических показателей, потребности в машинах, механизмах, инструментах и материально-технических ресурсах применительно к избранному варианту;

— оформление графической части с конкретной привязкой механизмов, оборудования и приспособлений в соответствии с их фактическими габаритами.

1.7. Типовая технологическая карта разработана для инженерно-технических работников (производителей работ, мастеров, бригадиров) и рабочих, выполняющих работы в III-й температурной зоне, с целью ознакомления (обучения) их с правилами производства работ по укреплению стенок рабочего котлована из забуриваемых стальных труб и деревянной забирки с применением наиболее современных средств механизации, прогрессивных конструкций и материалов, способов выполнения работ.

Технологическая карта разработана на следующие объёмы работ:

— площадь укрепления котлована (13,0х5,0х4,5 м)

Ограждение котлована на строительной площадке СНиП

• СНиП на строительные работы
• Временные строительные ограждения
• Ограждение котлована и траншей
• Особенности временных строительных ограждений
• Ограждения из металла

СНиП на строительные работы

Организация и производство работ в строительстве и реконструкции любого вида здания или сооружения относится к строительным процессам исключительной важности.

На период производство работ разрабатывается проект организации и производства работ, который становится основным документом для проведения всех видов строительных и монтажных работ.

Строительное производство, как правило, производится согласно нормам и правилам СНиП «Организация строительного производства» и делится на три основных периода, которые классифицируются как:

1. Подготовительный;
2. Основной;
3. Заключительный.

Согласно положений этого документа все работы по строительству, реконструкции и ремонту относятся к строительному производству, способному вызвать опасные ситуации, связанные с жизнедеятельностью рабочих и посторонних лиц, оказавшихся в районе, где производятся работы. Требования, приведенные в этом документе должны соблюдаться в обязательном порядке, как небольшими организациями, так и крупными корпорациями.

По требованиям СНиП 12-03, ПБ 10-382 и других нормативных правовых актов все строительные площадки, на которых производятся строительные, монтажные или ремонтные работы должны быть ограждены, чтобы обеспечить безопасное проведение работ, а также и безопасность жизнедеятельности рабочих и посторонних лиц, которые могут оказаться вблизи строительной площадки.

Строительная площадка относится к опасной зоне, в которой степень опасности зависит от работ как строительных, так и монтажных, поэтому она ограждается временными ограждениями. Это требование условий производства работ, которые напрямую связаны с требованиями техники безопасности. При ограждении определяются границы зоны.

Временные строительные ограждения

В подготовительный период проводятся все виды работ по установке временных ограждений, предусмотренных проектом организации работ.

Установка временных ограждений вызывается в первую очередь необходимостью обеспечением безопасности, а тип ограждения и способ определяются условиями самой строительной площадки и характером строительного процесса. Этим вопросом на стройплощадке занимается ответственное лицо из числа руководителей. Он несет ответственность за безопасность жизнедеятельности и проведение работ.

Временные строительные ограждения устанавливаются на всех действующих площадках, где непосредственно ведутся строительно-монтажные работы. Обязательно их установления также на объектах, на которых находятся здания и сооружения в аварийном состоянии, подлежащее сносу либо реконструкции.

В этом случае временные ограждения служат для защиты прохожих от падения разрушившихся элементов здания.

Кроме того здание, находясь в аварийном состоянии, возможно начало разрушаться, и некоторые конструктивные элементы могут при малейшем воздействии на них обрушиться, что может привести к плачевным последствиям и человеческим жертвам.

Здание или сооружение в аварийном состоянии является большой угрозой и относится к объектам повышенной опасности.

Человек, не имеющий отношение к строительным работам, не всегда обращает внимание на плакаты с предостережениями, которые находятся на территории площадки: «Окрашено!», «Высокое напряжение!» или «Осторожно, открытый люк!», поэтому временное ограждение стройплощадок будет как нельзя кстати. Оно визуально обозначает строительную площадку.

Ограждение котлована и траншей

Земляные работы относятся к основному периоду производства работ.

В этот период проводятся работы первого цикла, заключенные в подготовке подземной части здания или сооружения и проведение инженерных коммуникаций.

Но их невозможно провести без котлована, поэтому любое строительство начинается именно с разработки котлована.

При производстве земляных работ, связанных с разработкой котлована или траншей под инженерные коммуникации участок должен быть обязательно отгорожен. Также необходимо повесить предупредительные знаки.

Временное ограждение котлована и траншей устраивается до окончания земляных работ, в которые входит и устройство обратной засыпки. Связано это с тем, что при разработке котлована участвуют в работе много механизмов, таких как экскаватор, бульдозер и автосамосвалы.

Также есть вероятность того, что могут обрушиться откосы выемок. А в темное время суток постороннее лицо, который окажется на строительной площадке может наехать или провалиться в котлован или траншею.

Применяют для ограждения участка шпунтовые фермы, которые выглядят как сплошная водонепроницаемая стена. Технология сборки шпунтовых ферм включает в себя установку свай, на которые монтируются сборно-монолитные конструкции стен.

Также временные ограждения устанавливаются в местах проведения следующих видов работ:

• Ремонтных;
• Дорожных;
• На аварийных участках дорог;
• В водопроводных и канализационных системах.

Временное ограждение строительной площадки производится с целью обеспечения техники безопасности при выполнении строительно-монтажных работ.

Также ограждение предназначено для охраны от проникновения на строительную площадку посторонних лиц, обеспечения целостности и сохранности оборудования и механизмов, которые находятся на территории.

Вывод

Аренда ограждения для стройплощадок поможет вам значительно сэкономить и при этом выполнить все требования инженеров по технике безопасности. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Успехов!

Технология шпунтового ограждения котлована

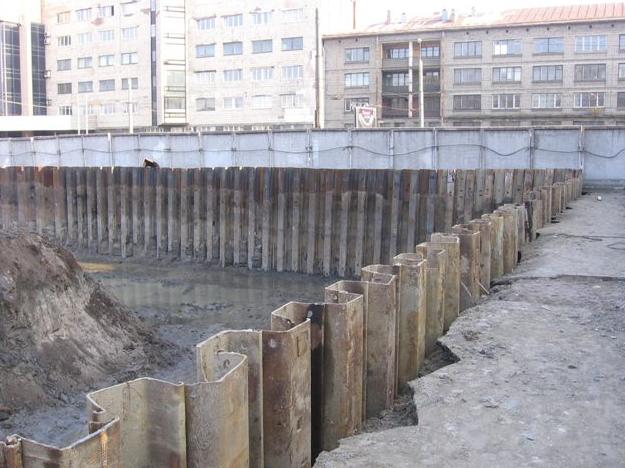

Шпунтовые ограждения используются для того, чтобы оградить котлованы. Они представляют собой стальные либо деревянные забитые в грунт сваи.

Эти ограды используются лишь в тех случаях, когда нет возможности проводить работы в котлованах, расположенных в откосах. Шпунтовые ограждения надёжно защищают грунт, не позволяя ему обрушиться во время сооружения даже самых серьёзных конструкций.

Виды ограждений данного типа

Обычно их разделяют на несколько видов:

• Шпунт Ларсена можно по праву считать самым применяемым на практике. Этот шпунт выполнен в виде профиля из высококачественного металла. Он имеет желобообразную форму, а концы его закруглены. Их ещё называют «замками» из-за того, что соединяясь, они надёжно защищают грунт в котловане от оползней и похожих явлений во время проведения строительства. Эти профили образуют своеобразную стену, которая послужит надёжной защитой во время постройки мостов, дамб, причалов и других видов работ, нуждающихся в ограждении.
• Обыкновенные железные шпунты . Так как шпунт Ларсена подразумевает собой сложную конструкцию и является несколько затратным, для ограждения котлованов используются более дешёвые аналоги. Железные шпунты универсальны по своей натуре. После окончания стройки они извлекаются из земли и могут быть использованы при проведении другой работы. В этом и заключается дешевизна этого метода: такие шпунты не являются одноразовыми, в отличие от первого вида.
• Бетонные шпунты обходятся несколько дороже железных. Их не извлекают по окончании работы, и они становятся единым целым с фундаментом будущей постройки. Такой вид практически постоянно используется во время стройки многоэтажных домов.
• Деревянные шпунты хоть и экономичные, но не раз подтверждали свою бесполезность: повторное использование их невозможно.

Шпунт Ларсена

• ударный способ (применяется вне зависимости от типа грунтов, самый универсальный, выполняется за счёт забивания свай в грунт молотами);
• вибрационный способ (сваи погружаются в грунт с помощью вибропогружателя). Этот способ является незаменимым при работе с сухим, песчаным грунтом;
• вдавливание свай в землю (используется при погружении свай в почву преимущественно глинистого и жидкого типа);
• способ комбинированного вибровдавливания (осуществляется за счёт смеси вибрационного способа с добавлением веса от машины, которая будет выполнять работу). Подходит для мягких и пластичных видов почвы.

Погружение шпунта в грунт

Устройство и установка шпунтового ограждения котлована из труб и досок

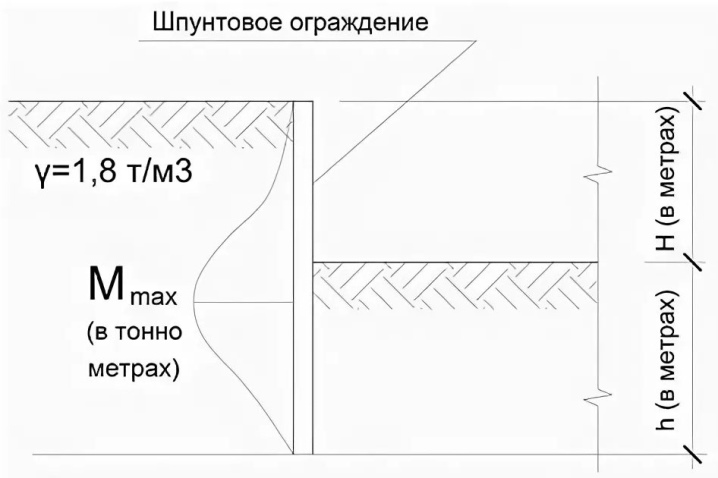

На начальном этапе строительства грунт находится в своем естественном состоянии – не уплотненном. После увеличения нагрузки на грунт, которое обеспечивается новым сооружением, грунт уплотняется, причем не только под возводимым объектом, но и в его ближайшем окружении. Такие физические процессы грозят близко распложенным постройкам деформацией и нарушением целостности. Для того чтобы предотвратить нежелательные последствия, применяется шпунтовое ограждение котлованов или “шпунтовая стенка”.

Формируется такое ограждение путем погружения в грунт специальных шпунтовых свай. Шпунтовый ряд, удерживая уплотнение грунта, локализует его в своих границах и полностью устраняет влияние на грунт оснований близлежащих зданий.

Такое ограждение иногда делают временным, но нередко оно используется и постоянно. Например, в том случае, когда шпунтовые ограждения используются в качестве несъемной опалубки при возведении стен подвальных помещений и ленточных фундаментов, а также как водонепроницаемая преграда после понижения уровня грунтовых вод.

Виды шпунтовых сооружений

В зависимости от условий работы, их назначений, размеров котлована и свойств грунта используют различные схемы шпунтовых рядов. Сооружают их из деревянных, металлических и железобетонных свай. Каждый из видов шпунтового ограждения имеет свои плюсы и минусы.

Шпунты из дерева делают либо составными, сбитыми гвоздями из досок, либо изготовляют из брусков, используя соединение паз-гребень. Деревянные шпунтовые ограждения можно эксплуатировать лишь однократно, так как извлечь их из грунта без повреждений невозможно. Такое однократное использование удорожает строительство. Поэтому наиболее эффективно использование металлических шпунтов.

Железобетонные сваи погружают в грунт при помощи молота с большой энергией удара. При погружении вокруг шпунта грунт уплотняется, что является препятствием для погружения соседних свай. Так как железобетонные шпунты надо погружать вплотную друг к другу, процесс отличается повышенной трудоемкостью. Поэтому применяют их только в тех случаях, когда ограждение делают постоянным, используя железобетонные изделия в качестве составной части фундамента. Чаще всего такие ограждения используются при проведении работ по укреплению берегов или возведении мостов.

Монтаж шпунтовых ограждений

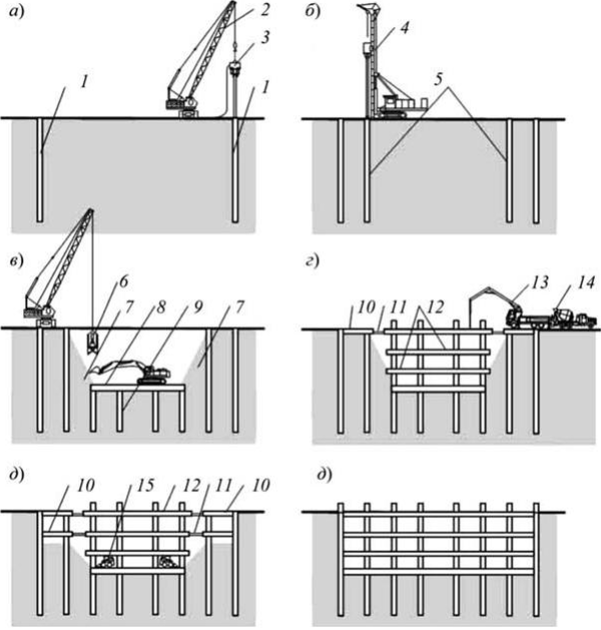

Для сооружения шпунтовых ограждений применяется несколько способов погружения шпунтов в грунт. Это погружение свай вдавливанием, ударный способ, вибропогружение и комбинированные способы. Перед погружением необходимо выполнить бурение под шпунты – литерные скважины. Затем уже, в зависимости от различных требований и плотности посадки свай в скважины, выбирается метод погружения.

Погружение шпунта методом завинчивания или вдавливания.

Для этого способа применяются шпунты, выполненные из стальной трубы со спиральной навивкой из арматурной стали. Погружение осуществляется путем вращения и одновременного вдавливания. Большой плюс данного метода – обеспечение сохранности близлежащих зданий и отсутствие необходимости постоянного контроля за ними. Поэтому способ завинчивания рекомендован для районов с плотной городской застройкой.

Погружение шпунта в скважины, наполненные раствором цемента – вибропогружение.

При этом методе вначале осуществляется бурение под шпунты скважин до проектной разметки. Затем под давлением через полые буровые шнеки подается цементный раствор, и одновременно осуществляется подъем шнеков. На следующем этапе в скважину, при помощи вибропогружателей, помещается шпунт. Данный метод хорош при строительстве на песчаных грунтах. Кроме того, он отличается повышенной рентабельностью.

Погружение шпунта ударным методом.

После предварительного лидерного бурения скважины, к примеру, скважины для анодного заземления, шпунтовые сваи забиваются копровыми установками. Этот метод характеризуется высокой производительностью труда. Однако из-за значительных динамических воздействий не рекомендуется применять его в условиях городской плотной застройки.

При «легких» грунтах применяются комбинированные способы, когда сваи, после вибропогружения добивают молотом.

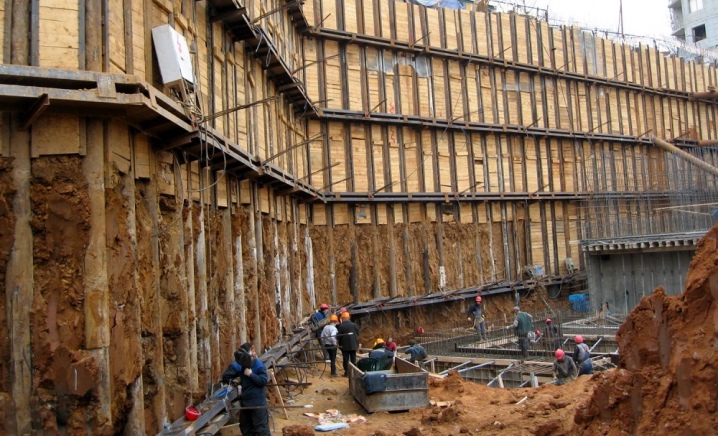

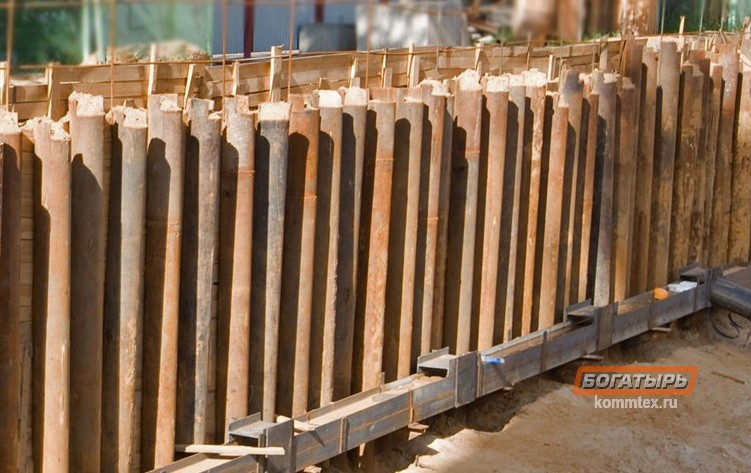

По мере разработки котлована его стенки крепятся так называемой забиркой. В качестве забирки выступает либо металлический лист, либо обрезная доска. В дальнейшем эти материалы могут использоваться как опалубка при бетонировании подземных конструкций. Такая ограждающая конструкция водопроницаемая, поэтому если уровень грунтовых вод выше котлована, следует применить водопонижение.

При высоких современных темпах строительства, плотности застройки и стесненности, сооружение шпунтовых ограждений помогает ускорить процесс строительства и обеспечить безопасность на строительной площадке. Ограждения из шпунта позволяют эффективно решить в непростых условиях строительства технически сложные задачи

О технологии распределительного пояса

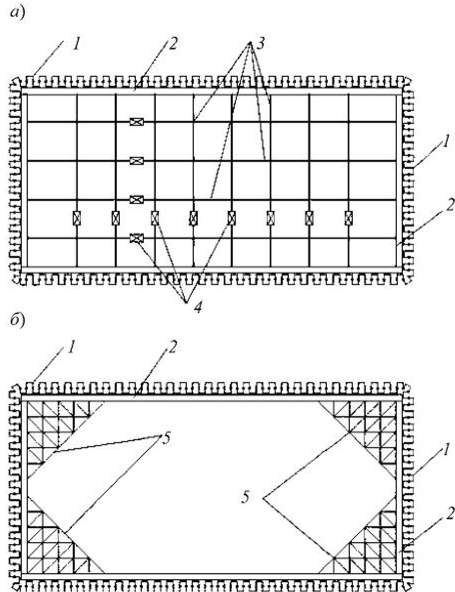

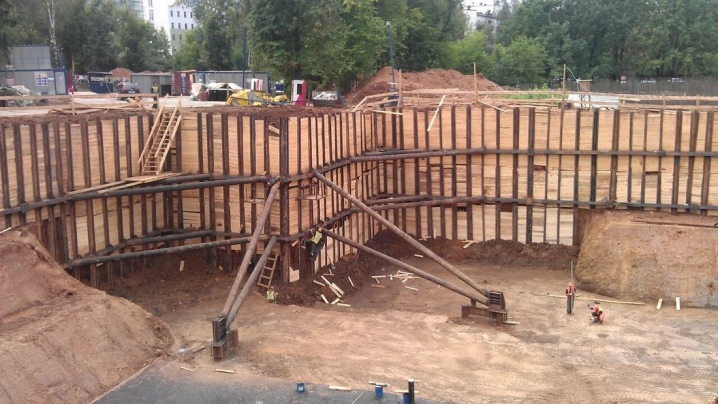

Распределительный пояс используют, чтобы дополнительно укрепить возведенную стенку. Он служит для равномерного разделения нагрузки между соседними опорами. Для обвязки используются металлические балки или швеллер. Устраивать распределительный пояс нужно так, чтобы он располагался на глубине, не превышающей двух метров, и вертикально. Если котлован очень глубокий, то пояса обустраиваются на нескольких уровнях.

Кроме распределительного пояса для дополнительного укрепления шпунтовой стенки часто используются подкосы и распорки.

Распорки располагают горизонтально. Стандартный шаг между ними составляет 5 метров. Их устанавливают по углам котлована.

Подкосы устанавливаются под наклоном. Они опираются на плиту фундамента. Если у фундамента нет плиты, то в качестве опоры используются сваи.
