Обзор существующей схемы стропил двухскатной крыши

Что же такое двухскатная крыша?

Именно этот вид конструкции наиболее популярен в строительстве жилых домов, так как с ее помощью создается достаточное чердачное пространство, не требующее дополнительного утепления. Кроме того, двускатная крыша не так сложна в установке, как например четырехскатная, а также не требует огромных вложений для своего монтажа.

Двухскатная крыша – это сооружение, состоящее из двух прямоугольных плоскостей, соединяющихся в верхней части друг с другом, а в нижних частях – со стенами дома. Торцевая часть такой постройки обычно возводится из тех же материалов, что и стены здания, иногда здесь же сооружают вход на чердак.

В последнее время стало очень популярным строить на чердачном пространстве дополнительную комнату, зачастую использующуюся в качестве летней гостевой залы. Установка стропильной системы двухскатной крыши и последующее утепление получившегося помещения позволяют создать полноценную комнату, жить в которой можно как летом, так и зимой.

Шаг стропил двускатной крыши

Наибольшее распространение в нашей стране получили двускатные крыши. Они представляют собой конструкцию, имеющую две параллельных плоскости, с углом наклона относительно горизонта от 20 до 50 градусов.

При недостаточном уклоне кровли двускатной крыши в заснеженных районах есть опасность скопления больших снежных масс, что может привести к разрушению конструкции. Увеличение угла скатов в регионах с преобладанием сильных ветров также чревато высокой нагрузкой и опасностью разлома не только кровли, но и всего строения в целом.

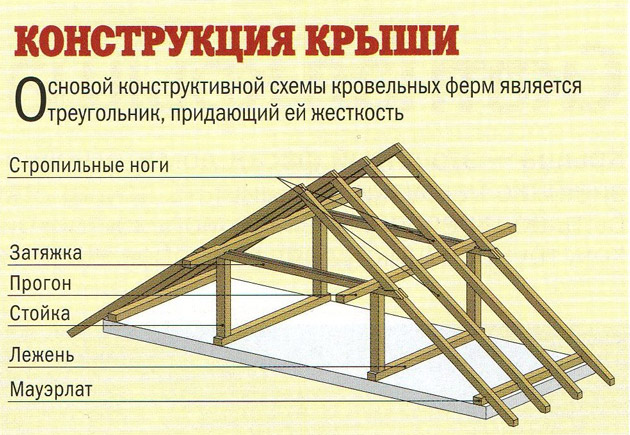

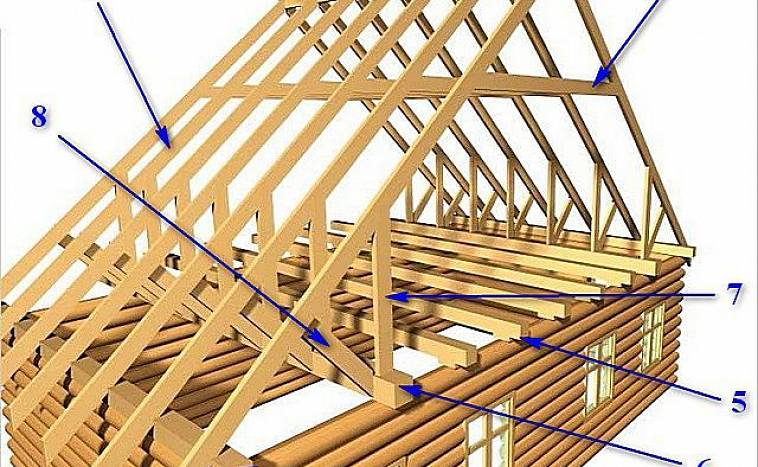

Дополнительные элементы системы стропил

Рисунок 3. Схема арки с тремя шарнирами.

Кроме несущих деталей в конструкциях используются дополнительные усиливающие элементы:

1. Кобылки (рис. 1) — используются для увеличения длины стропильных ног. Устанавливаются в нижней части для устройства карнизного свеса. Толщина кобылок несколько меньше размеров стропил.
2. Свес крыши, или свес карнизный, — элемент крыши, выступающий за край стены примерно на 40-50 см. Предназначен для защиты стен от атмосферных осадков.
3. Конек — элемент, соединяющий в верхней части все стропильные ноги системы. Устанавливается в горизонтальном положении.

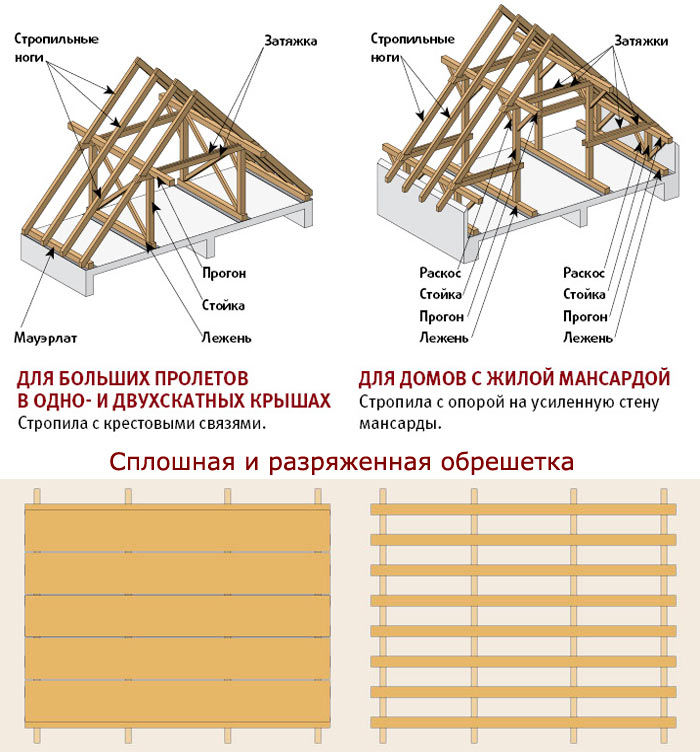

4. Обрешетка (рис. 2) — доски или бруски, устанавливаемые для крепления кровли. Располагаются перпендикулярно стропильным ногам, дополнительно выполняя функцию их крепления. Принимают основное усилие от материала кровли, распределяют ее на стропила. Для устройства желательно применять обрезной пиломатериал. При ограниченных средствах можно использовать необрезной, очистив его от коры. Если кровля будет из мягкого материала, обрешетка изготавливается сплошной. Такой вариант можно сделать из досок или фанеры, обработанной защитными материалами от повышенной влажности. Когда применяется профнастил, обрешетку выполняют с определенным шагом, зависящим от веса материала и его конструктивных особенностей.
5. Подкосы — элементы из бруса или толстой доски, усиливающие основную конструкцию. Распределяют усилие от стропильных ног на несущие детали. Собранная конструкция из подкосов и затяжек получила название фермы — укрупненной детали с необходимым запасом прочности.
6. Стойки — изготавливаются из отрезков пиломатериала прямоугольного или квадратного сечения. Устанавливаются в вертикальном положении под сходом скатов. Нагрузка от углового соединения стропил крыши распределяется через стойки на внутреннюю несущую стену.
7. Затяжка — брусок или доска, выполняющие крепление стропил в висячей системе. Создает жесткую форму треугольника между стропильными ногами, компенсируя усилие на расползание.

Для изготовления дополнительных деталей можно использовать пиломатериал с сечением, аналогичным для несущих деталей. В целях экономии можно рассчитать и приобрести изделия меньшего сечения.

Какую систему выбрать – наслонного или висячего типа

Висячий тип стропильных систем можно выбрать, если соблюсти несколько важных условий. Во-первых, посередине дома не должно быть несущей стены. Во-вторых, расстояние от одной наружной стены до другой не должно превышать 10 м. Главное преимущество при использовании висячей стропильной системы – это отсутствие необходимости монтировать стойки и закреплять коньковый брус.

При монтаже висячей конструкции важно верхние части соседствующих стропил запилить под углом. Между собой стропила следует сбить гвоздями. При этом нижние части стропильных ног создают упор на внешнюю стену. То, что отсутствуют стойки – это очень удобно в случае, когда планируется обустроить мансарду. Балки перекрытия стягивают конструкцию, выполняя функцию затяжек. Сделать крышу прочнее можно, если установить верхнюю затяжку в полуметре от конька. В чём состоит разница между наслонной и висячей системой стропил, вы можете посмотреть на рисунке ниже:

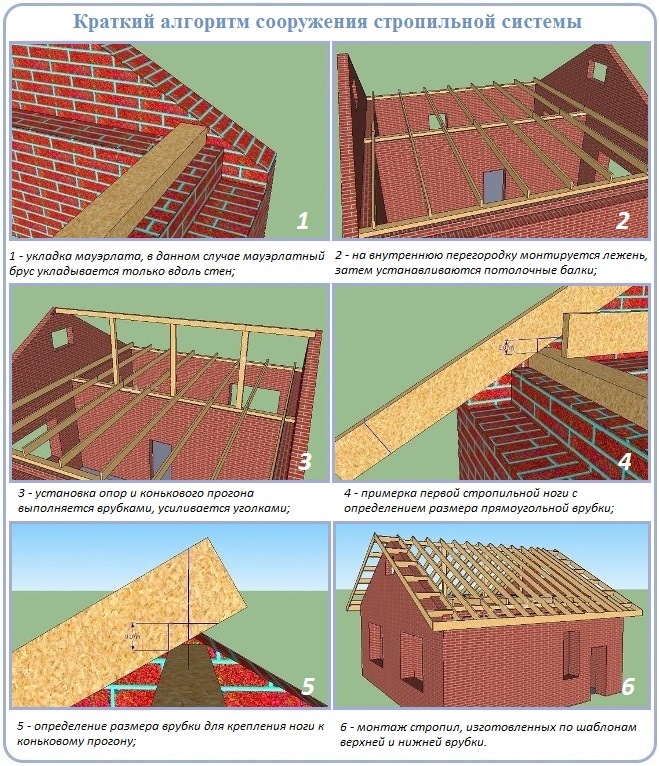

Если в конструкции дома присутствует центральная несущая стена, рекомендуется использовать наслонную стропсистему. Технология монтажа предполагает укладку на стену, лежня. После этого на лежень следует закрепить опорные стойки. А уже на стойки нужно прибить коньковый брус. Монтаж наслонной стропильной системы отличается экономичностью и простотой в применении.

При проектировании разноуровневых потолков вместо стоек используют кирпичную стену. В таком случае с помощью стены чердачное пространство делится на 2 половины.

Устройство стропильной системы односкатной крыши

Нужный уклон кровельной конструкции достигается разницей в высоте торцовых стен, и для этого существует два способа решения:

• выполнить кладку одной из стен выше на расчетную величину;
• на одной из одинаковых по высоте несущих стен установить подпорные стойки, наверх уложить прогон, на который при устройстве стропильной системы будет опираться верхняя часть стропил.

Рассматривая первый вариант, в котором кладка одной стены выполнена выше, последовательность работ будет складываться из следующих процессов:

1. На обе несущие стены укладывают балки мауэрлата и крепят их с помощью анкеров, которые забивают в стену или закладывают предварительно в кладку. В качестве материала для этого элемента выбирают брус из хвойных пород дерева сечением 100х100 мм либо 150х150 мм. Под стропила в уложенных балках вырубают специальные гнезда. Мауэрлату требуется надежная защита от влаги, поэтому обязательно выполняется гидроизоляция.
2. Монтируют стропила, соблюдая шаг 60 – 70 см. Данная величина шага позволяет накрывать односкатную крышу любым материалом. Для легких кровельных систем в качестве материала для стропил подойдут обрезные доски. Их укладывают, вынося за стены на расстояние 40 – 50 см. Такие свесы обеспечат защиту стен от осадков. Если же стропильные ноги имеют большую длину, то рекомендуется использовать прочный клееный брус, который не подвержен деформациям и способен выдерживать серьезные нагрузки.
3. Устанавливают подпорки. Этот элемент предусматривается в том случае, если значение длины стропильных ног превышает 4,5 метра.
4. При ширине строения больше, чем 4,5 метра потребуется монтаж дополнительных стоек. Их упирают на балки, которые в свою очередь нуждаются в усилении, для чего используют раскосы или подстропильные ноги.
5. Затем крепят на стропила обрешетку. Она обеспечит жесткость конструкции каркаса односкатной крыши. Толщина обрешетки и шаг между элементами предусматривается в зависимости от выбранного кровельного покрытия. Мягкая черепица и рулонная кровля требуют создания обрешетки из фанерных кровельных листов.

Как закрепить стропила на односкатной крыше при равных по высоте стенах? Установка стропил требует монтирования дополнительных вертикальных элементов. Как и в первом случае, не обойтись без мауэрлата, который помещается на верхний ряд кладки из кирпича или на специальный армопояс. Предварительно выполняется укладка гидроизоляционного слоя. На одной из стен монтируют в вертикальной плоскости стойки, поверху которых обустраивается прогон. Далее работы проводятся аналогично с первым вариантом: собирается каркас. Сначала ведется установка стропил односкатной крыши, затем монтируется обрешетка.

Если односкатная крыша строится над жилыми помещениями, то обязательным этапом является пароизоляция стропильной системы и утепление крыши. Часто владельцы применяют так называемую вентилируемую схему, когда между слоями теплоизоляции и влагозащиты существует воздушная прослойка, а по бокам кровли специальные отверстия. Такой подход позволяет свободно циркулировать воздуху, сводя до минимума возможность возникновения конденсата. Устройство вентиляции в значительной степени увеличивает эксплуатационный срок данного вида крыши.

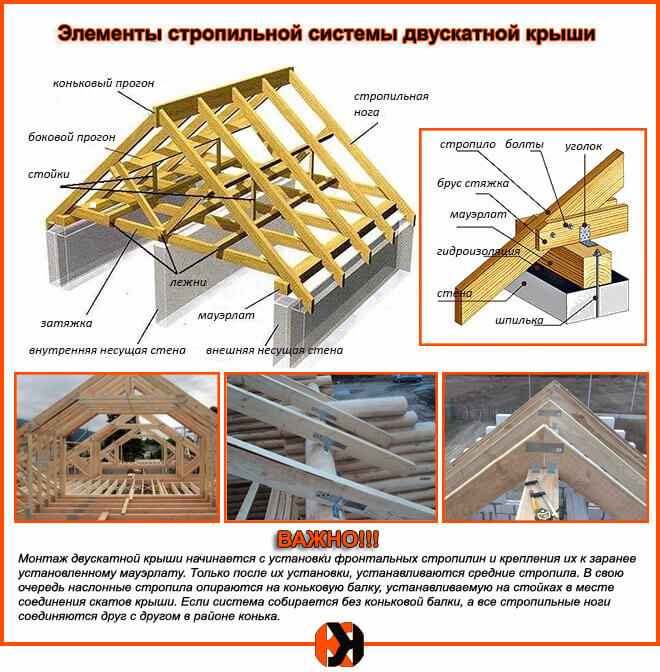

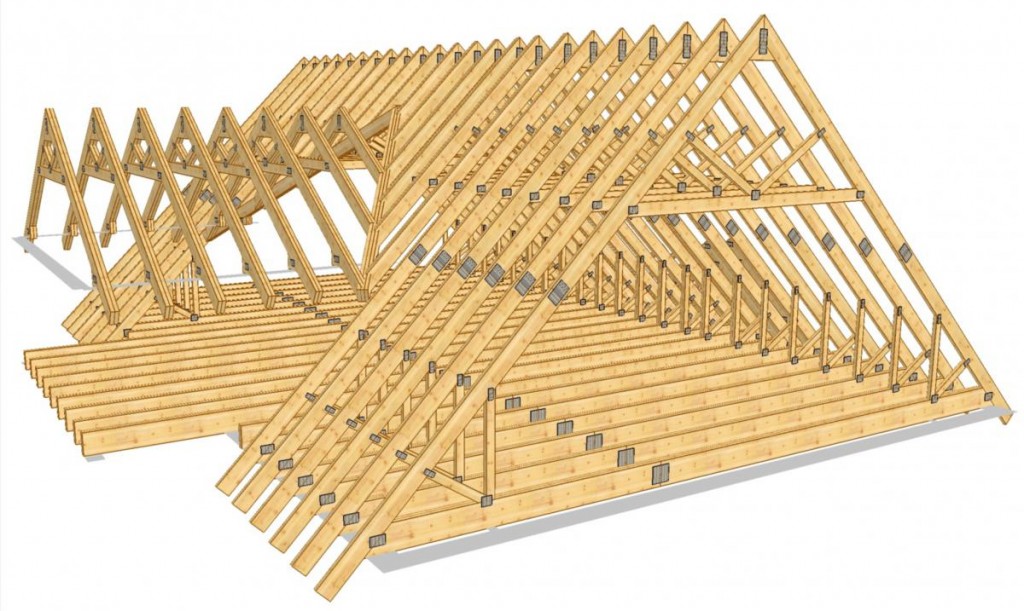

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

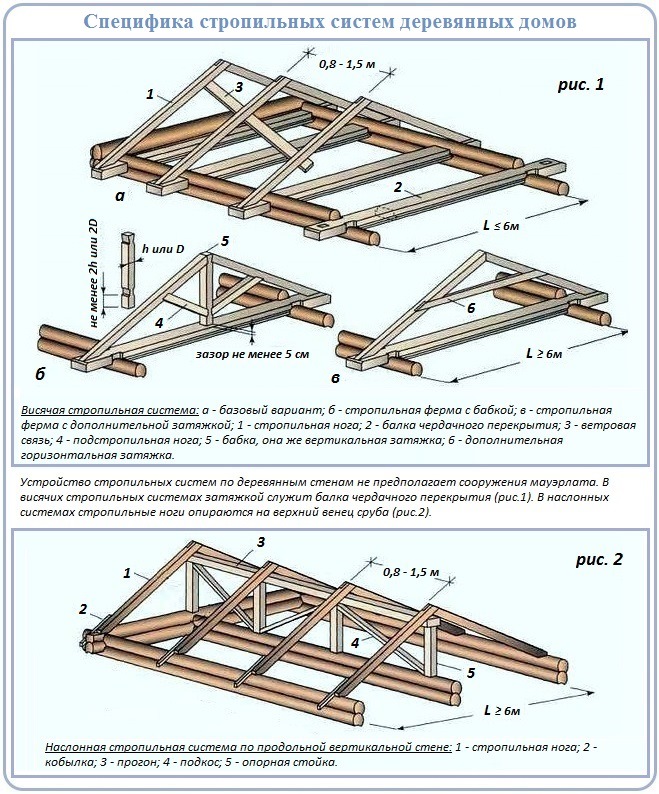

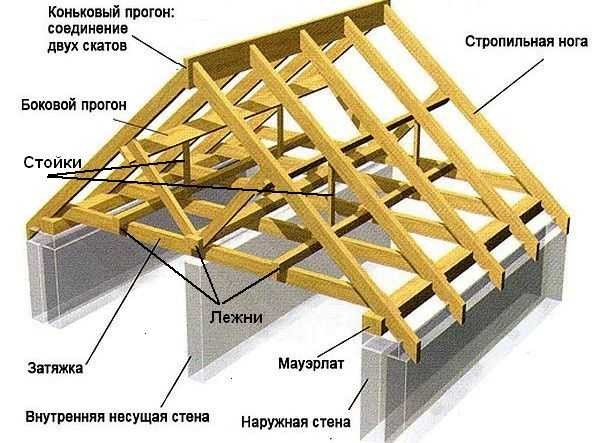

Два вида стропильных систем — с висящими и наслонными стропилами

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

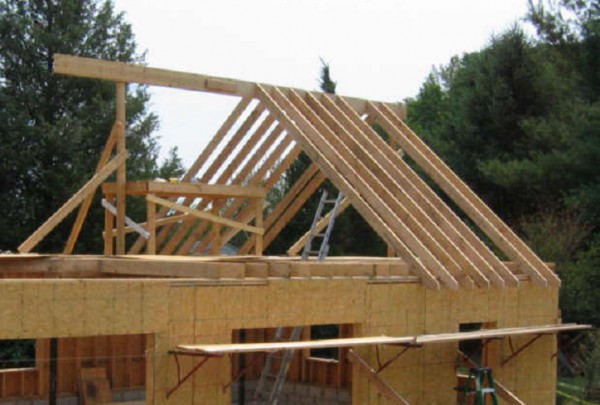

Установка стропил двухскатной крыши своими руками

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

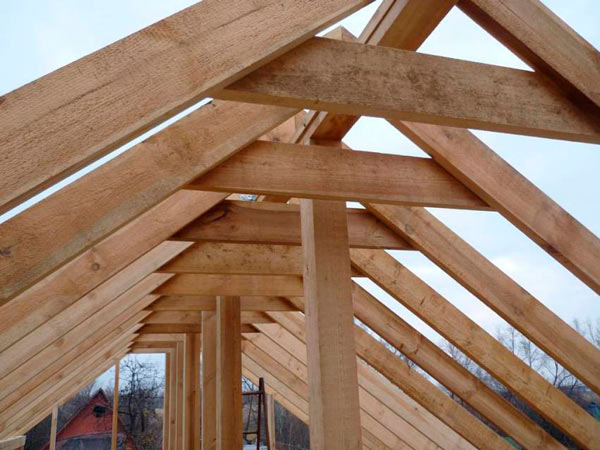

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

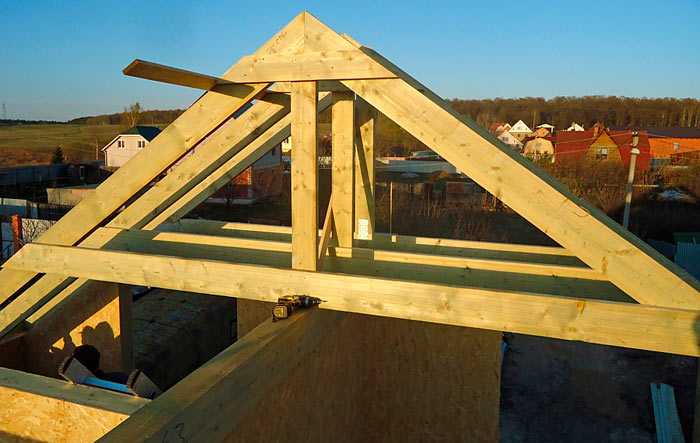

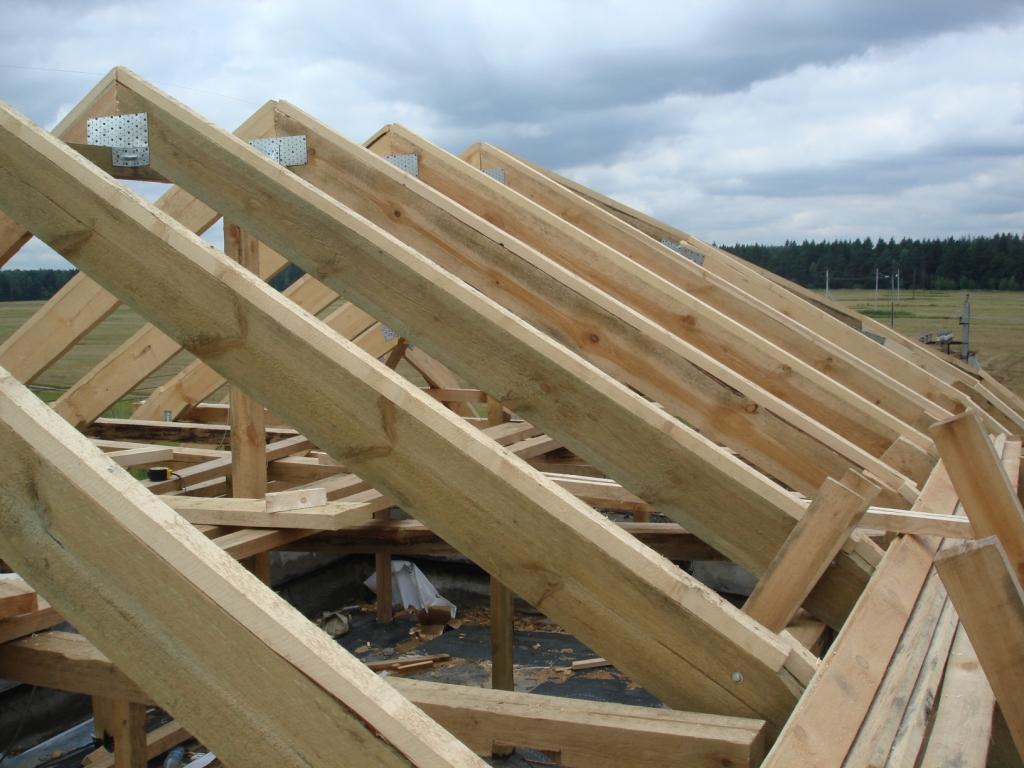

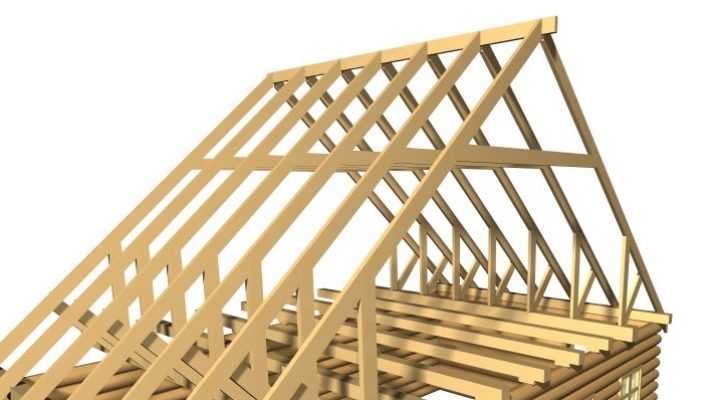

Вариант стропильной системы для двускатной крыши со стойками

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

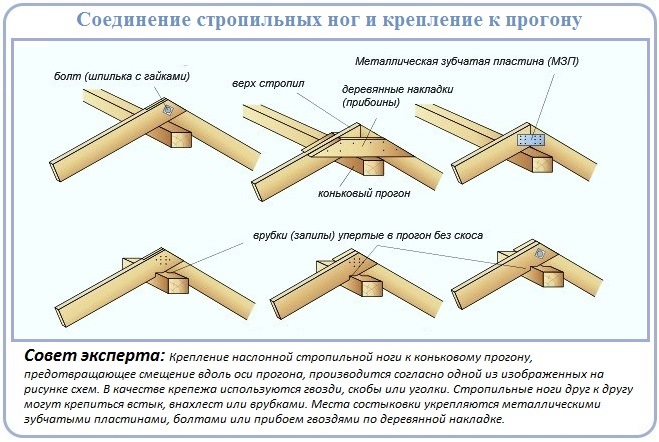

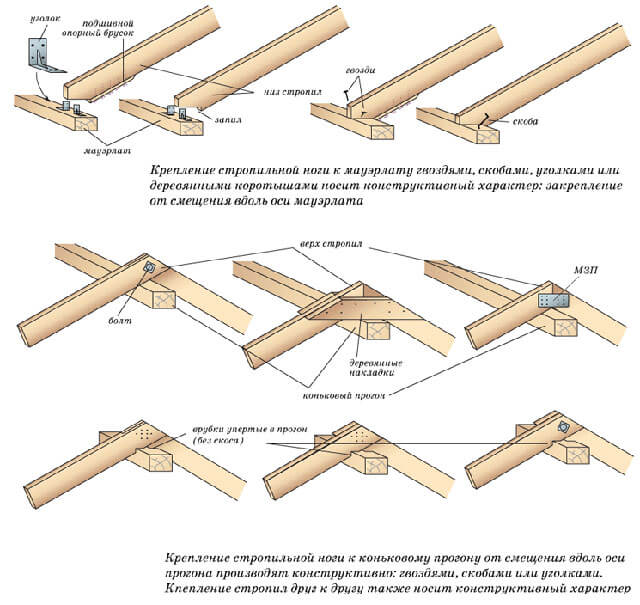

Как можно прикрепить стропильные ноги к конькуСпособы крепления стропильных ног к мауэрлату

Стропила для разных видов крыш

В зависимости от вида крыши применяются разные несущие элементы кровли, какие именно мы сейчас и рассмотрим.

Стропила для односкатной крыши

Односкатная крыша – наиболее распространенный вид кровли. Используется он в основном при строительстве сравнительно небольших построек, например, дачных домиков, гаражей, бань и прочих построек.

Стропильная система односкатной крыши состоит из отдельных элементов, точками опоры которым служат противоположные стены здания. Чаще всего в этом случае используются стропила для крыши длиной около 4,5 метров. Если производится перекрытие относительно большой площади необходимо использовать подстропильные ноги и стойки.

Стропила для двухскатных крыш

Стропила, предназначенные для двухскатной крыши, представляют собой конструкцию, сложенную в виде домика. Процесс ее обустройства более сложен, нежели в односкатной кровли. Чаще всего этого вида стропила применяются при возведении небольших построек. Они подразделяются на два основных типа – наслонные и висячие.

Стропила для вальмовой кровли

Вальмовая крыша отличается наличием дополнительных скатов, что создаются при помощи стропильной системы вальмовой кровли. Конструкция этой кровли состоит из двухскатной крыши, которая по длине не полностью закрывает боковую часть строения, а также вальма, покрывающего боковую, не закрытую часть кровли.

Примером такого вида кровли может послужить известные всем «хрущевки», где нашли свое применение вальмовые стропила.

Особенности стропил четырехскатной крыши

К четырехскатным крышам можно отнести и вальмовые и шатровые кровли. Их очевидным преимуществом является отсутствие фронтонов, что подразумевает изрядную экономию стройматериалов, а значит и денежных средств. К тому же эти дома отличает замечательный внешний вид, выглядят они на редкость эффектно.

Состоит четырехскатная крыша из мауэрлата, подкосов и раскосов, коньковых и боковых прогонов.

Стропила для ломаной кровли

Применение ломаной крыши способствует значительному увеличению площади чердака, которая, в ряде случаев используется в качестве мансарды. При возведении такой стропильной системы применяются два коротких стропила, в месте перегиба которых применяется стойка. Вследствие этого уклон нижней части крыши составит 80 градусов, а уклон верхней части лишь 25-30 градусов.

III. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

3.1. В соответствии с СП "СНиП 12-01-2004 Организация строительства. Актуализированная редакция" до начала выполнения строительно-монтажных работ на объекте Подрядчик обязан в установленном порядке получить у Заказчика проектную документацию и разрешение на выполнение строительно-монтажных работ. Выполнение работ без разрешения запрещается.

3.2. До начала производства работ по устройству двускатной крыши при строительстве индивидуального жилого дома необходимо провести комплекс организационно-технических мероприятий, в том числе:

— разработать РТК или ППР на устройство двускатной крыши при строительстве индивидуального жилого дома;

— назначить лиц, ответственных за безопасное производство работ, а также их контроль и качество выполнения;

— провести инструктаж членов бригады по технике безопасности;

— установить временные инвентарные бытовые помещения для хранения строительных материалов, инструмента, инвентаря, обогрева рабочих, приёма пищи, сушки и хранения рабочей одежды, санузлов и т.п.;

— обеспечить участок утвержденной к производству работ рабочей документацией;

Как сделать своими руками

Чтобы кровля служила долго и надежно выполняла свои функции, нужно правильно провести расчеты, сделать подробный проект, составить поэтапный план работ, подготовить нужные материалы и инструменты.

Чем сложнее конструкция, тем более вероятны:

• скопление осадков;
• появление протечек в стыках покрытия;
• ошибки в гидроизоляции и утеплении;
• неверное перераспределение нагрузки по стропильной системе.

Габариты здания обуславливают ширину конструкции. Используемый кровельный материал и климатические условия района определяют уклон скатов. От величины этих параметров зависит минимальная высота строения.

Кроме того, придется учесть дизайнерские предпочтения, требования к мансарде и финансовые возможности.

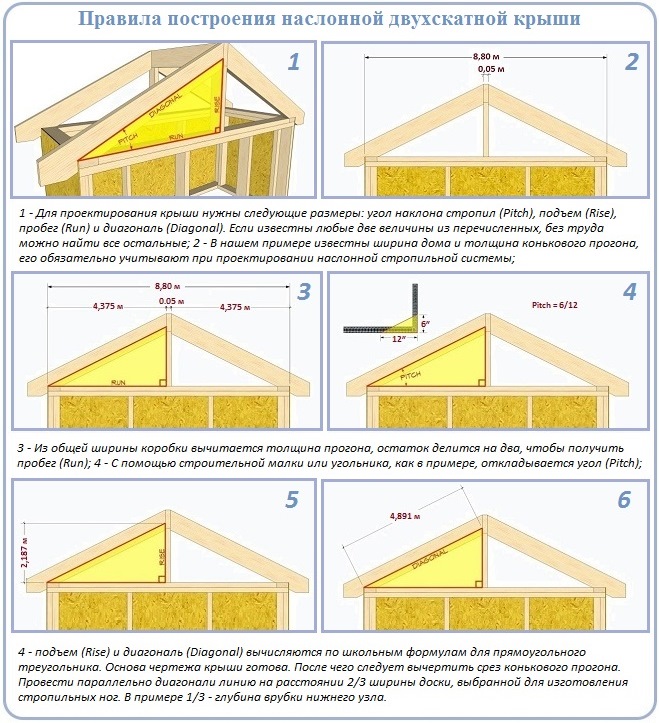

Расчет кровли. Размеры. Определение угла наклона

Определившись с формой крыши, нужно выбрать стропильную систему. Чаще всего используют 2 технологии:

1. Висячая – стропила снизу крепятся к стенам, а вверху опираются только друг на друга. Фермы образуют равнобедренный треугольник, в основании которого находится затяжка. Распорная нагрузка не передается на стены. Система используется для небольших пролетов.
2. Наслонная – нижней опорой для стропил является мауэрлат, вверху они упираются в прогонную балку. Последняя поддерживается системой опор, каменными фронтонами коробки, внутренней стеной.

Угол наклона может быть от 10 до 60° с отклонениями в каждую из сторон. Проще использовать равные углы наклона для обеих плоскостей двускатной конструкции, а асимметрию получить, применяя разноразмерные скаты.

Чем плотнее и тяжелее кровельное покрытие, тем больше должен быть угол. Крышу нужно сделать ниже при небольшом количестве стыков, нахлестов, соединений между элементами покрытий.

Профессионалы оптимальный угол рассчитывают в соответствии со СНиП , учитывающим особые, временные и постоянные нагрузки.

Чтобы облегчить работу, можно воспользоваться онлайн-калькулятором для крыш. Понадобится знать размеры стропил (ширину и толщину) и указать их расстояние между ними – шаг.

Расчет сечения стропил. Таблица

В зависимости от кровельного материала подбирают сечение и шаг стропил.

Конструкции с несложной архитектурой можно строить исходя из оптимальных стандартных размеров доски и бруса:

1. Стойки – брус 100×100 мм.
2. Прогоны – брус 100×100, 100×150, 100×200 мм.
3. Затяжки – брус 50×150 мм.
4. Мауэрлат – брус 100×100, 100×150, 150×150 мм.
5. Ригели (опоры для стоек) – брус 100×150 мм.
6. Подшивочные и лобовые доски – доска 25×100, 25×150 мм.

Расчет расстояния между стропилами

Кроме типа кровельного материала, на шаг стропил влияют:

• размеры и вид утеплителя;
• ветровая и снеговая нагрузка;
• характеристики используемых пиломатериалов, их прочность и качество;
• расстояние между балками перекрытия и затяжками;
• вес кровельного пирога и стропил;
• удобство монтажа;
• формы крыши;
• угол наклона скатов;
• тип стропильной конструкции;
• материал обрешетки.

Межосевое расстояние отдельных стропил получают делением длины ската на число стропильных ног. Их число определяют, разделив длину ската на табличное значение шага стропил, выбранное в зависимости от типа кровли (по указанной таблице).

Стропильную систему с увеличенным шагом можно усилить обрешеткой.

Проект

Узнать требуемое количество стройматериалов, визуализировать и детально продумать конструкцию кровли поможет правильно составленный чертеж.

Он должен содержать:

1. Подробную схему стропильной системы, построенную с учетом типа кровельного покрытия и разного вида нагрузок.
2. Размеры и конфигурацию всех элементов.
3. Укрупненное изображение основных соединений.
4. Укладку кровельного материала пошагово.
5. Расположение дополнительных компонентов, служащих для усиления конструкции.
6. Макет обрешетки.
7. Устройство кровельного пирога – гидроизоляцию, утеплитель, пароизоляцию.
8. Спецификацию пиломатериалов, использовать которые планируется.

Материалы

Смета, составленная предварительно, должна включать:

1. Пиломатериал. Рассчитанный по периметру поставленной коробки брус для мауэрлата с запасом 5% на соединения и обработку. Доску или брус, которые будут использованы для изготовления стропильных ног, обрешетки, подкосов и т.д.
2. Кровельное покрытие – профнастил, ондулин, металло- или керамическую черепицу, шифер, мягкую кровлю.
3. Рулонную гидро- и пароизоляцию.
4. Материал для свесов и фронтонов.
5. Гвозди, скобы, шпильки, анкеры, саморезы, пластины и уголки.
6. Для обустройства конька, свесов, ендов, проходов через крышу потребуются фасонные элементы.
7. Термо- и звукоизоляцию.

Расчет системы стропил

[rek_custom4] Рассчитать требуемое сечение бруса в стропильной системе двускатной крыши можно, суммируя все нагрузки, которые действуют на нее: вес обрешетки, покрытия, осадки, давление ветра, снега.

Приблизительный расчет нагрузки от ветра и снега производится по табличным значениям СНиП с учетом температурной зоны и высоты здания. Нагрузка от снега равняется его весу, помноженного на коэффициент, который зависит от уклона ската. Все данные расчеты производят при проектировании.

А если делается монтаж стропильной системы двускатной крыши для небольшого здания, и нет проекта? Необходимо посмотреть на строительство такого же здания по соседству, сделанного по проекту, по площади крыши одинаковой с вашим сооружением. Система стропил двускатной крыши будет являться образцом.

Также можно использовать онлайн-калькулятор для двускатной крыши, он сможет помочь вам рассчитать предельную нагрузку на кровлю, необходимое количество обрешетки, углы наклона стропил, а также материалы, которые потребуются для строительства кровли этого типа при заданных размерах. На калькуляторе вы сможете рассчитать кровлю из таких часто используемых материалов, как ондулин, шифер, металлочерепица, битумная, цементно-песчаная и керамическая черепица, и иных кровельных материалов.

Способы соединения стропил

Основные способы, которыми соединяются стропила, показаны на Рис. 3, они зависят от воздействия различных сил. Стропильная нога должна быть врублена в затяжку на расстоянии 250-300 мм от ее конца, чтобы не вызвать скола (заштрихованная область на Рис. 3,а). Для улучшения соединения, в ноге бруса можно сделать шип или зуб, размером в четверть от высоты затяжки.

Чтобы площадь опоры для бруса стропил была больше, его врубают двойным зубом (Рис. 3,б), где высота первого – пятая часть от высоты затяжки, а высота второго – третья часть. Для первого на затяжке обустраивается и упор и шип, а для второго зуба вырубается только один упор.

Рисунок 3. Основные способы соединения стропил (описание в тексте).

Скрепление стропильной ноги и горизонтального бруса можно осуществить с помощью болтов или хомутов (Рис. 3,в). При соединении болтами происходит небольшое ослабление сечений и бруса ноги и затяжки, поэтому чаще всего используют все же хомуты.

На Рис.5,г наглядно показано, как соединяются бабка в коньке и с подкосами фермы. Для надежного соединения в бабке выдалбливается гнездо, а в подкосе нужно вырубить шип. Вся конструкция закрепляется для придания большей жесткости скобами и хомутами. Если затяжка составная, то ее сращивают с помощью зуба, болтов и металлических накладок.

Стропильные ноги и затяжки могут иметь свес для стока воды не меньше 55 см от линии несущей деревянной стены (Рис. 3,д). Мауэрлат по периметру кирпичных или бетонных стен размещают на 100-150 мм выше верха перекрытия чердака и изолируют от камня прокладкой (Рис. 3,е). На последнем рисунке просматривается, что на стропила надет хомут из проволоки толщиной около 5 мм, который прикреплен к штырю, вбитому в стену. Это скрепление необходимо для того, чтобы крышу не сорвало сильным ветром.

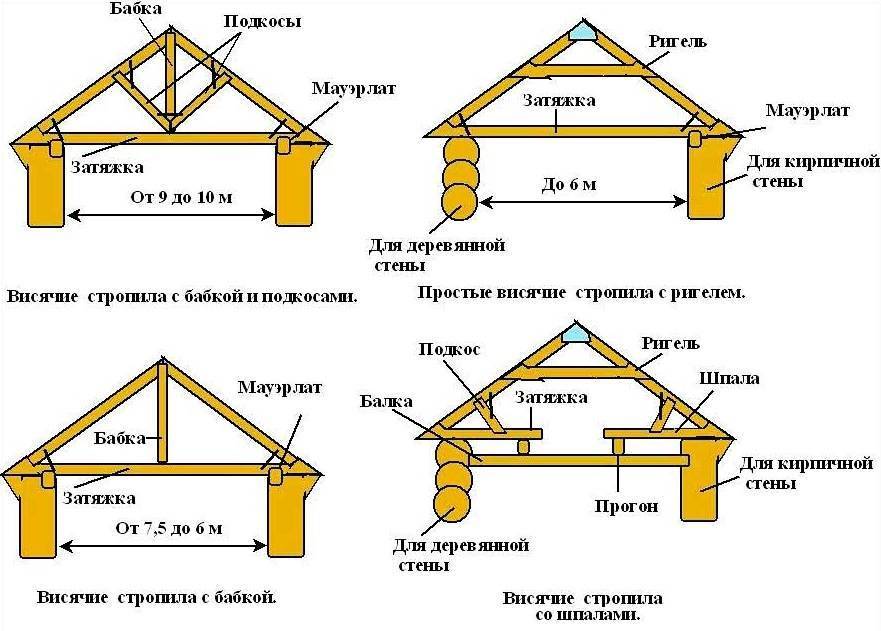

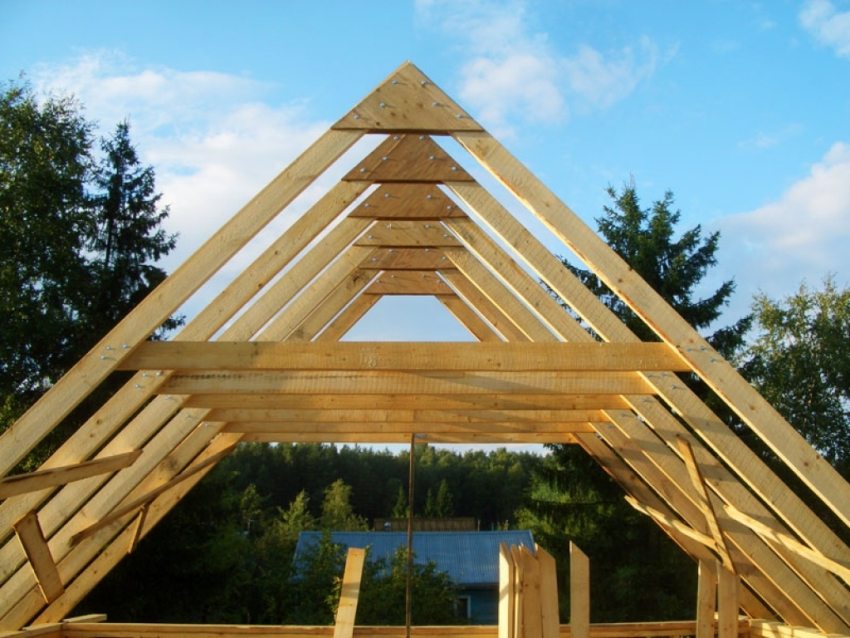

Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

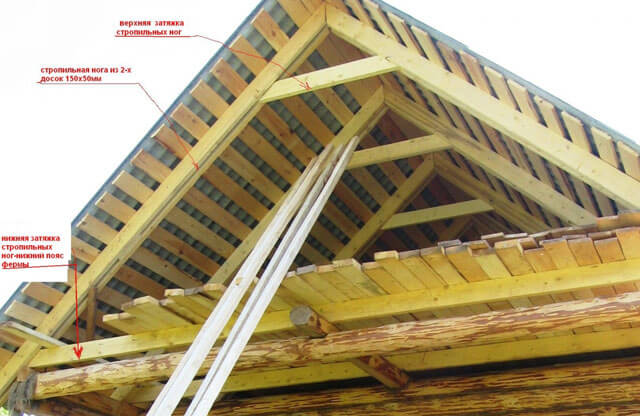

Двухскатная крыша своими руками — примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное пространство.

Данная конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Инструкция по установке

Выполнение кровельной конструкции базируется на нескольких этапах:

• установка мауэрлата и балок перекрытия. Установка стоек и прогонов не требуется. Рекомендуется отметить центр крыши в месте пролегания конька посредством временной фиксации досок на центрах фронтонов.

• выполнение шаблона. Доска прикладывается нижним концом на уровень мауэрлата, а верхний конец располагается на сделанной отметке высоты. Верхний запил отмечается на крае доски, который обозначает центр крыши, а для нижнего запила должна отмечаться точка на треть ширины доски в месте стыковки с мауэрлатом. Такой шаблон требуется для уточнения симметричности стропил.

• подготовка стропильных ног по шаблону. Готовые стропила раскладывают попарно и крепят металлическими накладками и саморезами или шпильками на уровне верхних срезов. Нижняя часть полученных ферм крепится посредством уголков и саморезов или гвоздей к мауэрлату.

• установка затяжек или ригелей. При помощи досок соответствующей длины стягиваются стропильные ноги. Общее количество ригелей и показатель высоты их расположения зависят от конструкционных особенностей крыши.

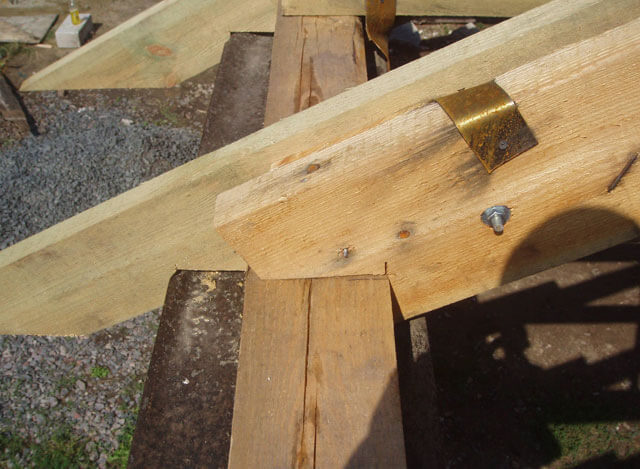

Технология крепления узлов

Если необходимо получить более длинные стропильные ноги, то следует выполнить наращивание посредством следующих методов:

• наращивание встык;
• метод внахлёст;
• способ косого прируба;
• наращивание тремя досками;
• наращивание посредством опоры на прогон.

Что еще нужно знать при монтаже своими руками смотрите в видео.

Определение параметров стропил – шаг, длина, сечение

Далее, конструкция кровельной системы рассчитывается по положению элементов – шаг и выбранное сечение для той или иной единицы. На эти параметры напрямую влияет вес кровли и выбранное покрытие.

Чем реже шаг, тем внушительнее сечение бруса или диаметр труб должно быть. Как правило, для несущих конструкций, этот параметр составляет не менее 150 мм, 100 мм – для дачных домов и сопутствующего строительства – беседки, бани, хозпостройки.

Далее, требуется установить количество стропил на один скат: его длину делят на шаг установки, составляющий от 60 до 100 см + 1 крайняя нога. Умножив полученный результат на 2, получают общее количество. В зависимости от сечения бруса, сумма стропильных ног и шаг установки варьируются.

Длину стропил рассчитывают просто, если школьные знания о прямоугольном треугольнике остались в багаже. Стропильная нога равна гипотенузе образовавшейся фигуры. Расчет таков: А² + В² = С², где – А – высота крыши, В – половина длины фронтона, С – длина стропильной ноги. К получившемуся значению всегда прибавляют от 30 до 70 см на карнизные свесы.

Способы креплений

Когда только начинаете работы по возведению кровли, нужно прикрепить мауэрлат по периметру ваших стен. Что это такое? Большой брус, его крепят к несущим стенам дома, используя анкерные болты. Мауэрлат — это основа для кровли со стропилами.

До того, как собирать стропильную ферму, вы должны аккуратно обрезать все планки с балками и брусками. Их обрезают наклонно.

Вверху, где основание мауэрлата, стропила нужно крепить встык, пользуясь шурупами. Хотите избежать трещин? Сверлите отверстие немного меньшего диаметра, чем сам шуруп.

Самые популярные стропы из дерева. Им отдаёт предпочтение подавляющее большинство, строящихся. Материал лёгкий, но прочный. С ним сможет работать как опытный строитель, так и новичок, решивший возвести дом своими силами.

Особенности устройства и расчет площади крыши

При устройстве двускатной крыши основная нагрузка приходится на две противоположные стены, обычно расположенные на одном уровне. Пространство под крышей имеет треугольное сечение и располагается между двумя скатами. Стороны неопорных стен поверхности называются фронтонами. Обычно двускатные крыши своими руками зашиваются досками или другим строительным материалом. Устройство крыши зависит от предполагаемого использования чердачного пространства. При использовании в качестве жилого помещения необходимо предусмотреть утепление всех стен помещения и окна. Мансарду часто устраивают со скошенными вверху стенами. Такой вариант позволяет значительно сэкономить на материалах.

Расчет общей поверхности необходим для определения количества приобретаемых материалов. Недостаток материалов приведет к задержке в работе и дополнительным затратам, излишек — к нерациональному расходованию средств. Чтобы не усложнять процесс строительства, желательно при проектировании воспользоваться следующими правилами:

• длина крыши должна соответствовать длине конька;
• длина скатов должна равняться расстоянию от карниза до конька;
• не нужно экономить на отверстиях для вентиляционных труб и дымоходов.

Полученные размеры необходимо перемножить между собой. Умножение длины конька на длину ската даст площадь одного ската. При одинаковой длине скатов их площади будут равны.

При устройстве более сложной (ломаной) крыши необходимо разделить конструкцию на прямоугольные элементы и аналогичным образом рассчитать их площадь. Если в конструкции присутствуют треугольные и другие элементы, их площадь нужно рассчитывать по соответствующим геометрическим формулам.

При приобретении материала для кровли необходимо учитывать дополнительную площадь для напуска листов. Во многих специализированных компаниях по продаже строительных материалов имеются специальные калькуляторы для расчета необходимого количества кровельного материала.

Требования предъявляемые к стропильной системе

Жесткость

Прежде всего, каждая деталь системы, а также места соединений обязаны быть жесткими, не деформируясь ни при усилии сдвига, ни при усилии распора. Основа всей конструкции – треугольник. Именно такую форму имеют рамы (фермы), которые закрепляются параллельно друг другу. Их жесткая фиксация обеспечивает крыше необходимую устойчивость. А вот если фермы получились подвижными, недалеко и до беды. Такая неполноценная крыша и сама может разрушиться, и стены обвалить.

Небольшой вес

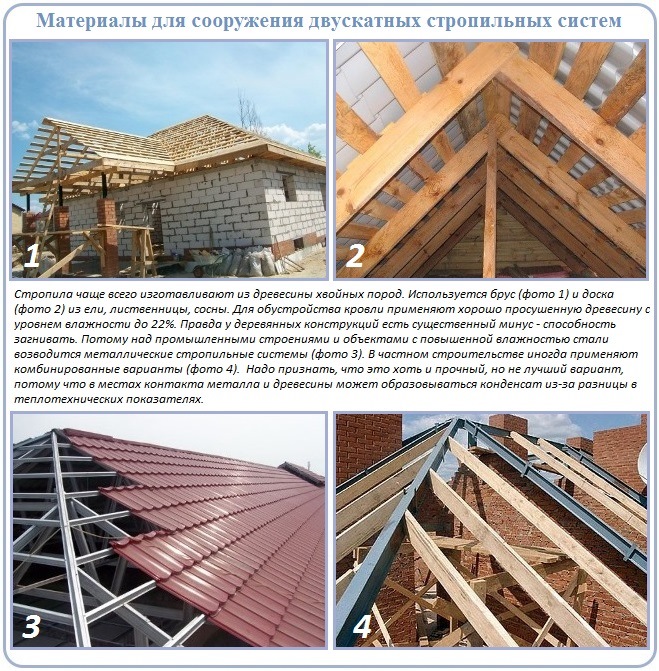

Крыша не должна быть тяжелой, поэтому систему стропил, как правило, делают из дерева. Если же вес кровли солидный, то несущую основу делают из металла. Или берут хвойное дерево, не ниже первого сорта, с влажностью ниже 18 процентов. Использование антисептической обработки и применение антипиренов для защиты от огня – два обязательных условия. Тогда узлы крепления стропильной системы кровли будут прочными и крепкими.

Высокое качество материала

Дерево для стропил должно быть следующим:

• Древесина берется 1 – 3 сорта. Трещин и сучков должно быть по минимуму. На метр может быть 3 сучка высотой не более 3 см. Трещины допустимы не по всей глубине, длиной до половины длины доски.
• Несущие элементы делают из деревянных деталей толщиной от 5 см, площадью от 40 см 2 .
• Хвойные доски могут быть длиной до 6,5 м, а лиственные – до 4,5 м.
• Прогоны, подушки и мауэрлат делают из твердых лиственных пород дерева. Их обрабатывают антисептиком.

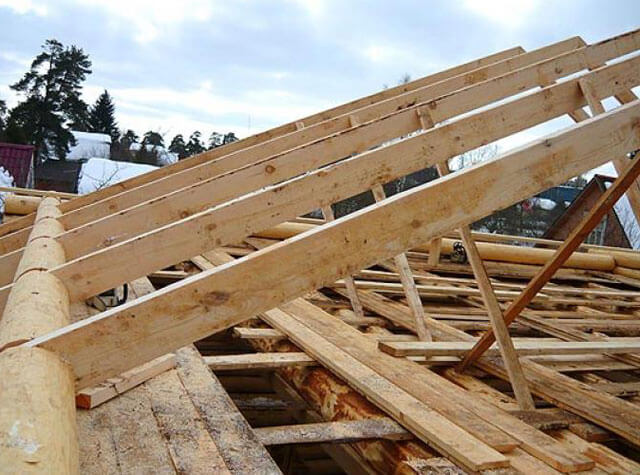

Технология монтажа

Когда для удлинения стропильной ноги используется кобылка, кровля сначала возводится в обычной последовательности. Изменения в технологии монтажа начинаются после установки стропил. Чтобы сформировать карниз из пиломатериалов с сечением 50х100 мм нарезаются бруски, длина которых составляет желаемую ширину свеса плюс 35-50 см, необходимые для крепления элемента. Для фиксации кобылок используются обычные или ершеные гвозди, обеспечивающие оптимальное сцепление между элементами каркаса. Монтаж осуществляется в следующей последовательности:

1. После завершения установи стропильных ног каркаса по шаблону вырезают необходимое количество кобылок, длина которых позволит сформировать достаточно широкий карниз. Количество кобылок соответствует количеству стропил.
2. Затем приступают к креплению кобылок крайних стропильных ног. Крепятся они внахлест на 35-50 см, при этом между мини прокладывается небольшой брусок- вставка.
3. Каждая кобылка фиксируется четырьмя гвоздями, по две с каждой стороны. Концы гвоздей нужно загнуть, чтобы крепление со временем не ослабилось.
4. Когда первая и последняя кобылка зафиксирована, между ними натягивают шнур, чтобы остальные элементы выравнивать по нему. Однако, этот метод не подходит при большой длине ската, так как шнур будет провисать.
5. После завершения монтажа кобылок приступают к креплению обрешетки стропильного каркаса. При этом на самих кобылках крепят либо сплошную, либо усиленную обрешетку, чтобы усилить свес кровли.
6. После завершения кровельных работ снизу карниз кроли зашивают с помощью вагонки, сайдинга или софитов. Эта операция необходима, чтобы защитить карниз от проникновения атмосферной влаги снизу, а также для придания кровле завершенного, аккуратного вида.

Нагрузки на крышу и расчет системы стропил

Проектная разработка односкатной или двухскатной кровли начинается с подбора типа системы стропил, угла наклона скатов (высоты кровли) и материалов для строительства системы. Расчет расстояния между стропильными ногами создается с учитыванием нагрузок, какие будет испытывать кровля во время эксплуатации. В число постоянных нагрузок входит

• вес материалов, из каких сделана система стропил;
• вес покрытия для кровли;
• вес материалов кровельного пирога (гидрозащита, пароизоляция, материал для утепления);
• вес компонентов облицовки жилищного чердака или мансарды.

Кроме многократных нагрузок кровля испытует и не постоянные, к каким относятся

• ветровая нагрузка;
• вес снежного покрова;
• человеческий вес при обслужевании и ремонте крыши.

Чтоб правильно высчитать шаг установки, нужно учитывать присутствие утепления кровли, сечение компонентов системы, вид обрешётки и кровельного материала. Расчет создается на основе СНиП «Нагрузки и влияния».

Под шагом имеется в виду расстояние между стропилинами одного ската. Создавая расчет односкатной, щипцовой или трудной кровли, в большинстве случаев держатся следущей схемы

• измеряется длина грядущего ската крыши;
• полученное значение разделяется на идеальное числовое значение шага стропилин;
• к получившейся величине добавляется единица, эффект округляется;
• длина ската крыши разделяется на округленный эффект.

Итоговый эффект позволит найти, через какое расстояние следует ставить стропильные ноги. Определение шага не может быть предельно конкретным, потому что требуется предусматривать большой ряд добавочных моментов, включая ширину утеплителя, специфики монтажных работ обрешетки под разные варианты материала для кровельных работ. Если проектируется кровля с дымоотводом, шаг можно откорректировать с учитыванием его месторасположения, чтоб не понадобилось в будущем убирать часть стропилины и ставить опорную систему, данную, как специализированная система стропил.

Расстояние между стропилинами под шифер

Шифер – классический материал для кровли. К его плюсам относятся такие свойства, как стойкость к воздействиям внешней среды (исключая механичные) и низкая цена. Шифер дает возможность создать покрытие для кровли, ремонт какого можно свести к замене индивидуальных элементов. Шифер имеет огромный вес и просит монтажа достаточно сильной системы стропил. Расчет расстояния, на каком нужно ставить стропилины под шифер, ведется с учитыванием сечения бруска для производства стропильных ног.

прекрасным решением – монтаж конструкции под шифер, в какой зазор между стропилинами обязан быть не меньше 800 мм

. Чтоб система под шифер держала не только вес материала, но и высокие внешние нагрузки, каркасная рама создается из бруска или дощечки сечением не меньше 30 мм. Создавая расчет системы стропил под шифер, следует читывать, что этот материал имеет довольно большие противопоказания по подбору угла наклона скатов.
