Калькулятор расчета площади кровли трехщипцовой крыши

Как пользоваться онлайн калькулятором расчета балок перекрытия и стропил

Чтобы правильно произвести прочностной расчет балки перекрытия и подобрать необходимый тип двутавровой балки, вы можете воспользоваться онлайн-калькулятором. На основе полученных вычислений можно точно рассчитать количество, необходимое для устройства стропильной системы или укладки лаг. Расчет деревянных балок перекрытия возможен только после того, как будет известно расстояние между стенами (расчетная длина балки). Кроме того, необходимо знание величины предполагаемой нагрузки на всю конструкцию. Для межэтажных перекрытий, в том числе цокольного, используйте значение 400 кг/м2; для чердачного — 200 кг/м2 (или 250 кг/м2, если нагрузка от стропильной системы передается непосредственно на чердачное перекрытие). Для стропильной системы 220 кг/м2 для Московского региона, для других регионов принимайте значения в зависимости от снегового района.

Заказать бесплатный расчет балок по проекту или проконсультироваться у специалистов нашей компании можно по телефону +7(495)105-91-63 +7(812)425-65-03 +7(843)207-04-92 +7(4722)77-73-16 +7(800)333-79-86 +7(421)240-08-29 +7(818)246-42-27 +7(861)212-30-63 +7(800)333-37-59 Так же Вы можете прислать чертежи для расчета на info@

Калькулятор стоимости крыши

Устройство кровельной конструкции – важный этап проектирования и строительства дома. Расчёт крыши (выбор формы крыши и материалов для кровли) производится еще на стадии проектирования, так как от этого зависит вес крыши (и, значит, нагрузка на фундамент и толщина стен).

Как правильно рассчитать крышу? Как узнать, сколько кровельных материалов необходимо для крыши дома в зависимости от её формы? И сколько будут стоить эти материалы для разных вариантов крыши? Для этого существует удобный инструмент — калькулятор крыши и расчёта кровельных материалов, размещённый на сайте.

Калькулятор крыши и расчёта кровельных материалов (калькулятор крыши, калькулятор стоимости крыши, также калькулятор кровли) предназначен для расчёта площади кровельного покрытия и количества сопутствующих кровельных материалов, а также для определения стоимости выбранных материалов. Всё, что для этого необходимо – Выбрать тип крыши, выбрать материал кровли и ввести ваши размеры . Рассмотрим работу калькулятора пошагово.

Шаг 1 — выбор типа крыши

Расчёт крыши калькулятор начинает с выбора формы крыши. Калькулятор позволяет произвести расчёт кровли двухскатной, вальмовой, шатровой, мансардной и многоскатной форм крыш.

Шаг 1.2 -выбор материала

Калькулятор производит расчёт металлочерепицы и профнастила, используемых для кровли (металлочерепица «Монтеррей», «РЕТРО» и профнастил Т-18, Т-45). Вместе с выбором типа кровельного покрытия (металлочерепица или профнастил) калькулятор позволяет выбрать и вид полимерного покрытия – полиэстер PE или полиэстер матовый PEMA. В качестве сопутствующих кровельных материалов калькулятор металлочерепицы на крышу использует коньки и ендовы.

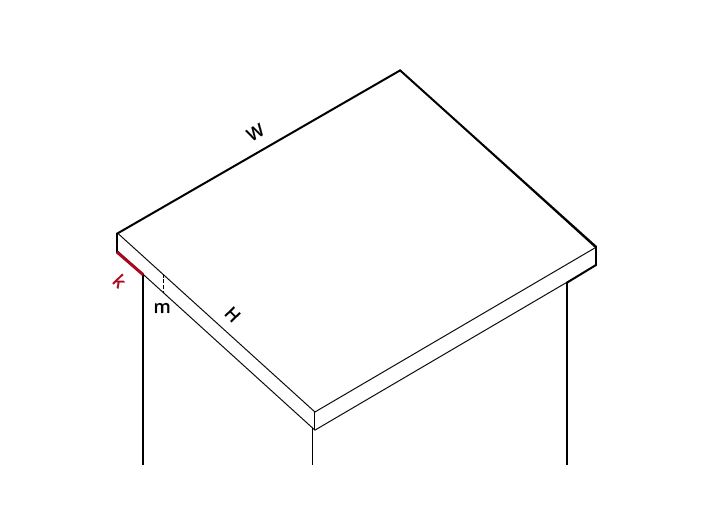

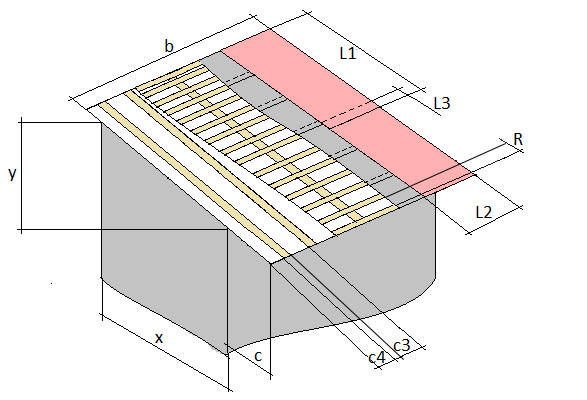

Шаг 2 — указание размеров кровли

После выбора формы крыши и типа кровельного покрытия калькулятор предлагает ввести размеры кровли. Например, рассчитать крышу калькулятор двухскатной крыши предлагает вводом трёх параметров: длины ската, ширины одного ската, ширины второго ската. Расчёт кровли калькулятор четырёхскатной крыши (калькулятор вальмовой крыши) начинается после ввода пяти параметров, определяющих размеры крыши. Такой параметр как угол наклона крыши калькулятор в качестве исходных данных для расчёта не требует.

Кроме расчёта площади кровельного покрытия и количества сопутствующих кровельных материалов, калькулятор крыши онлайн определяет цену выбранных комплектующих за единицу (квадратный метр для покрытия, штука для сопутствующих материалов) по данным сайта.

Просчет стоимости кровли

Расчёт крыши онлайн калькулятор заканчивает подсчётом общей стоимости всех необходимых комплектующих. Калькулятор крыши и расчёта кровельных материалов – это простой калькулятор крыши дома.

Калькулятор работает в автоматическом режиме! Такие величины как калькулятор наклона крыши, калькулятор площади крыши, калькулятор угол крыши на экран не выводятся.

Калькулятор производит предварительные расчёты! Для получения более детальной информации связывайтесь с менеджерами по контактным данным на странице «Контакты».

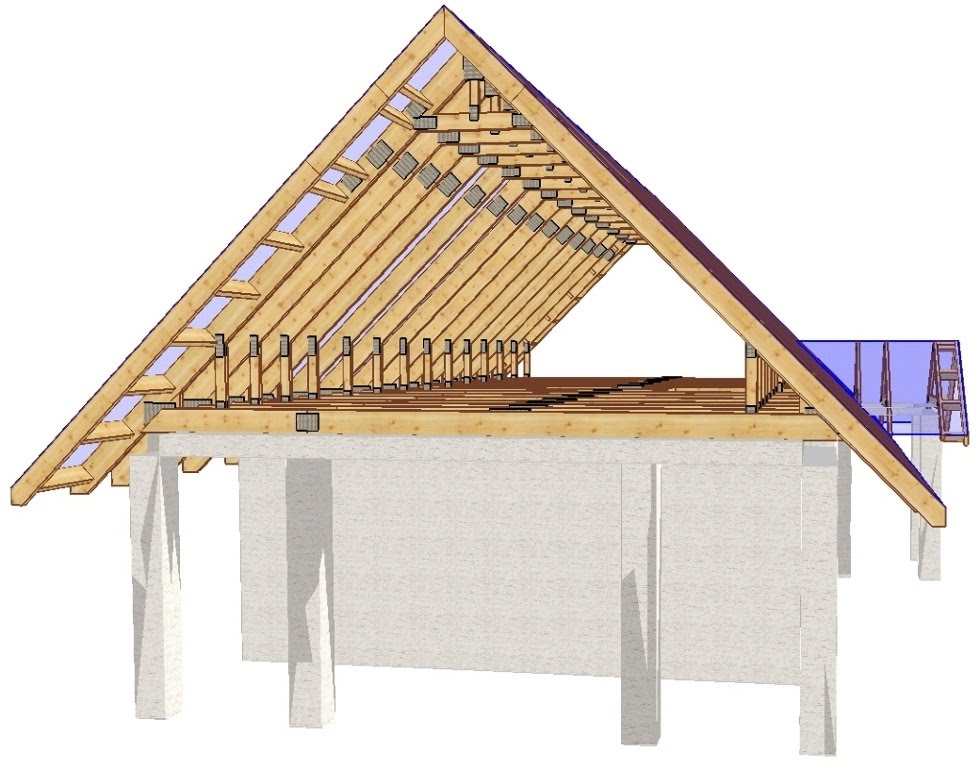

Устройство крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

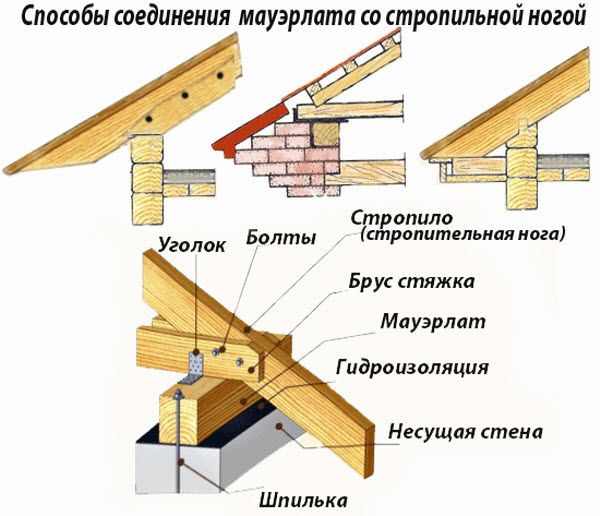

• Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
• Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
• Конек. Это обозначения места схождения стропил в верхней части.
• Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
• Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
• Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
• Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
• Схватка. Брусок, расположенный вертикально между опорами.
• Обрешетка. Конструкция для установки кровли.

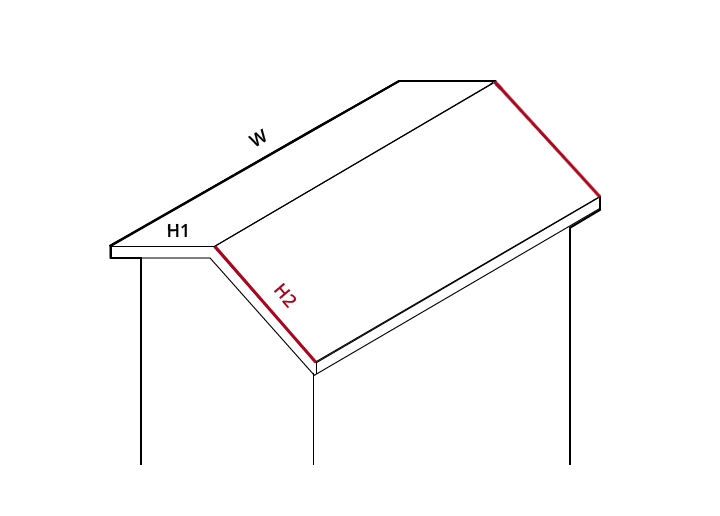

Устройство двускатной крыши

Работа с калькулятором

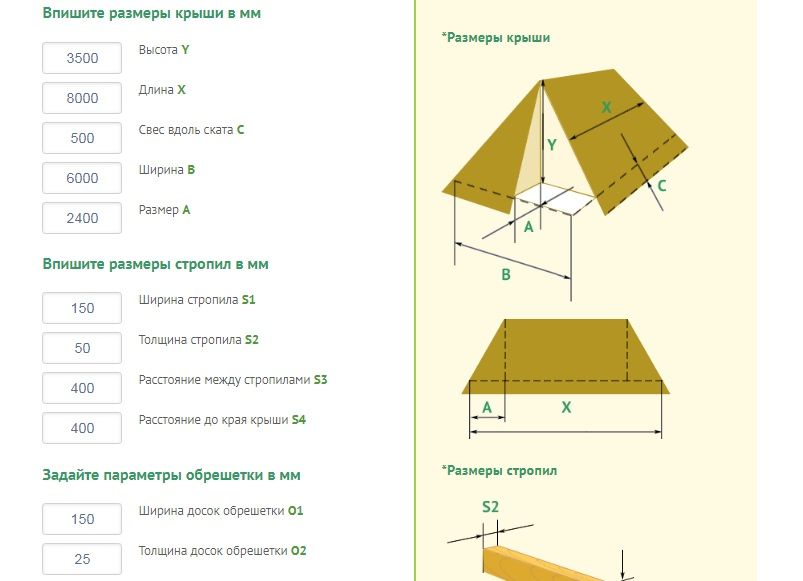

Для того чтобы рассчитать количество необходимого дерева, нужно ввести всего два параметра – площадь кровли и габариты используемого пиломатериала.

Расчет площади

Рассчитать площадь для стандартного прямоугольного ската – задача, с которой каждый сможет справиться самостоятельно, вспомнив школьный курс геометрии. Проблемы начинаются, если конструкция сложная или нестандартная. Но в этом случае мы можем помочь.

На портале есть вспомогательные ресурсы для расчета площади трахшпицовой кровли. Кроме этого, стандартные формулы используются для вычисления охвата шатровой и вальмовой крыши. Если же строительный проект предполагает наличие очень сложной стропильной системы, можно разбить ее на несколько простых элементов, вычислить площадь каждого из них и сложить полученные результаты. В этом поможет калькулятор для расчета общей площади нестандартных крыш.

К любому полученному результату ресурс прибавляет еще 10% — это количество сырья, которое скорее всего уйдет в отходы, например, при резке досок или обнаружении бракованных участков. Итог вычислений – общая площадь пиломатериала, представленная в кубических метрах, а также количество указанных досок с учетом стандартной шестиметровой длины.

Как выбрать пиломатериал

Толщину и ширину досок определяют, исходят из конструкторских особенностей стропильной системы и личных предпочтений. При шаге стропил до 60 см применяется тонкий материал около 25 мм. Если же шаг больше, необходимо более прочное основание. Специалисты рекомендуют остановиться на досках толщиной 32 мм. Выбирать материал надо тщательно, чтобы добиться идеальной плоскости без выступов и провалов – в противном случае надежность всей конструкции можно будет поставить под сомнение.

По ширине пиломатериал выпускают стандартно 10 и 15 см. Если хочется сэкономить, то лучше остановиться на первом варианте. Выбор досок шириной 150 мм только упростит монтаж и никак не скажется на эксплуатационных качествах обрешетки.

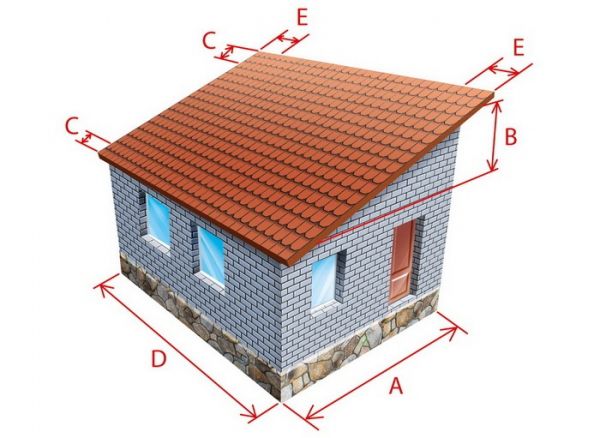

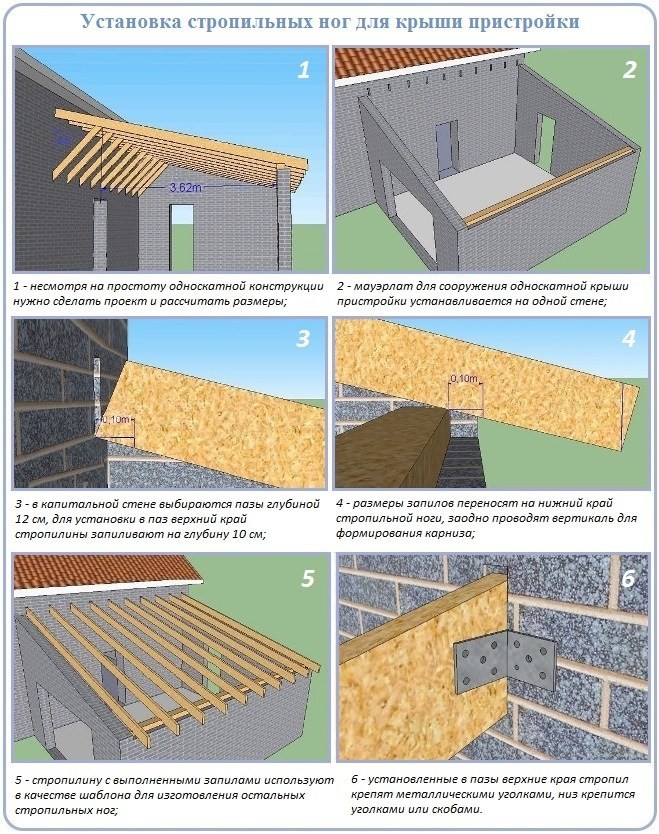

Проектирование односкатных крыш. Что учесть ↑

Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.

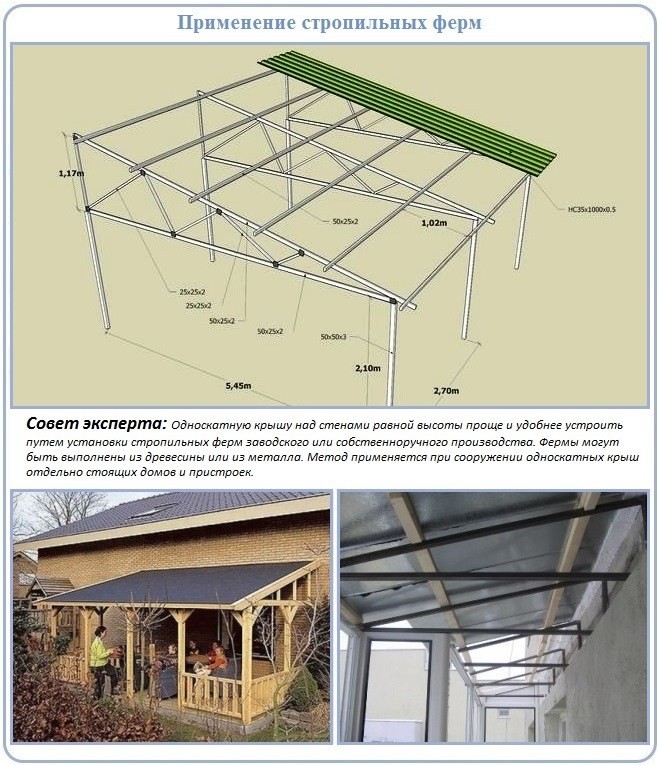

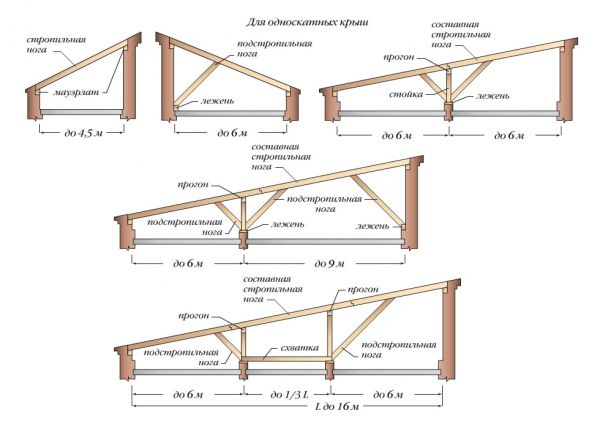

Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к мауэрлату, установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.

• При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом.
• Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.

Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:

• При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!).
• Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.

Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.

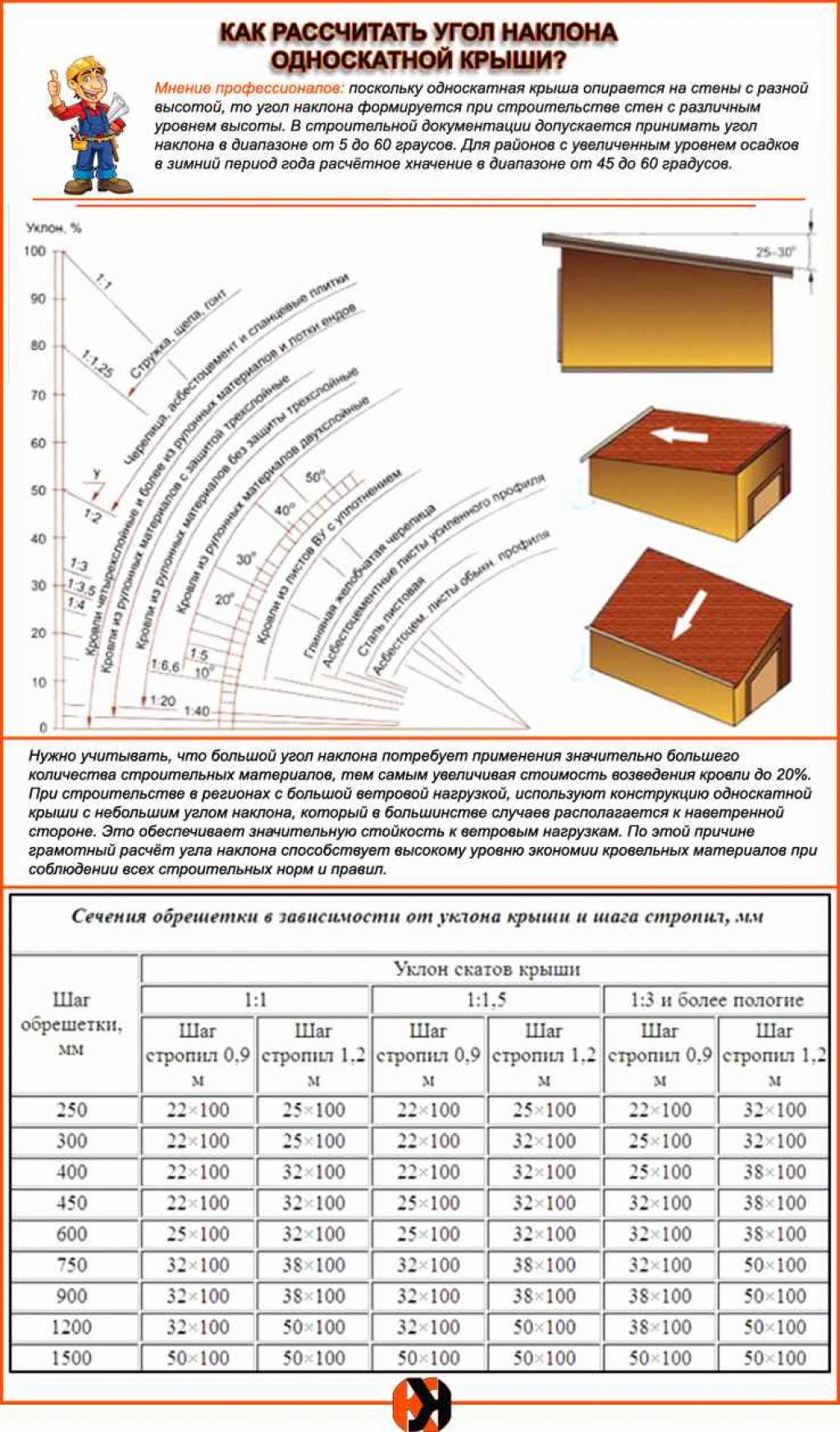

Выбор угла наклона ската ↑

От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.

ВажноРасчет углов наклона всех кровельных конструкций должен производиться в точном соответствии с СНиПом «Нагрузки и воздействия». Эти строительные нормы предоставляют всю информацию по конкретному региону страны.

Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.

Совет Не стоит забывать, что в регионах с большим количеством осадков в зимний период наиболее оптимальное расположение скатов составляет 45°.

Подбирая углы наклона ската и кровельный материал нужно учесть, что плоскости с небольшими уклонами придется очищать от накопившихся масс снега, поэтому лучше всего подобрать настил способный выдержать вес человека без последующих деформаций.

Калькулятор расчета вальмовой крыши — онлайн расчет угла наклона, стропил

Воспользуйтесь онлайн калькулятором по расчету вальмовой крыши для определения угла наклона, количества обрешетки и расчета стропильной системы. Расчет необходимого объема строительных материалов.

Онлайн-калькулятор вальмовой крыши поможет вам рассчитать количество материалов, необходимых для строительства крыши данного типа при заданных размерах. Также здесь вы сможете рассчитать необходимый объем изоляционного материала и обрешётки. Введя исходные данные, вы сможете узнать допустимую максимальную нагрузку и соответствующие ей размеры сечений стропил.

Все расчеты выполняются в соответствии со СНиП «Нагрузки и воздействия» и ТКП

Конструкция вальмовой крыши включает четыре ската и четыре диагональных стропила между ними (так называемые рёбра). Эта конструкция получила название от треугольной формы торцов крыши (вальм). От обычной двускатной крыши вальмовая отличается более сложной конструкцией.

Существует также полувальмовая конструкция крыши. В ней скаты не доходят до карниза и имеют меньшую длину.

Использовать для возведения вальмовой крыши можно практически все современные кровельные материалы. При их выборе руководствоваться стоит эксплуатационными характеристиками, климатом вашей местности и вашими эстетическими предпочтениями.

Заполняя поля калькулятора, вы можете свериться с дополнительной информацией, появляющейся при наведении на иконку вопроса .

Внизу этой страницы вы можете оставить свой отзыв, задать вопрос разработчикам или предложить идею по улучшению калькулятора.

Разъяснение результатов расчетов

Угол наклона крыши

Под этим углом расположены боковые и вальмовые стропила крыши. Их углы равны, так как рассматривается вариант строительства классической (симметричной) вальмовой крыши. Калькулятор проинформирует, соответствует ли угол нормам по выбранному вами кровельному материалу.

Высота подъема

Расстояние от конька крыши до основания крыши.

Длина конькового бруса

Длина конька крыши, расположенного между вальмовыми скатами.

Площадь поверхности крыши

Суммарная площадь кровли (включая свесы обозначенной длины). Это значение используется для расчета необходимого количества кровельных и изоляционных материалов.

Примерный вес кровельного материала

Предположительный вес кровельного материала, требуемого для отделки всей площади крыши.

Количество рулонов изоляционного материала с нахлестом

Требуемое количество рулонов изоляционного материала, размером 15х1 метров для покрытия крыши. 10% нахлест учтен.

Нагрузка на стропильную систему

Максимальная нагрузка, приходящаяся на стропильную систему. В расчетах учитывается общая масса кровельной системы, особенности конструкции крыши, а также снеговые и ветровые нагрузки выбранного вами региона.

Длина боковых стропил

Длина боковой стропильной ноги, включая свес. Длина вальмовой стропильной ноги будет такой же, если свесы будут равны.

Длина диагональных (накосных) стропил

Длина диагонального стропила, являющегося ребром между боковым и вальмовым скатом. Всего потребуется четыре диагональных стропила.

Количество боковых и вальмовых стропил

Суммарное число стропил, нужных для обустройства стропильной системы крыши, за исключением четырёх диагональных (угловых) стропил.

Минимальное сечение стропил, Вес и Объем бруса для стропил

В таблицах представлены рекомендуемые размеры сечений стропил (по ГОСТ 24454-80 Пиломатериалы хвойных пород). В расчетах участвует кровельный материал, площадь крыши, ее конструкция, а также учитываются оказываемые нагрузки. В соседних столбцах отображается общий вес и объем стропил, необходимых для строительства всей крыши.

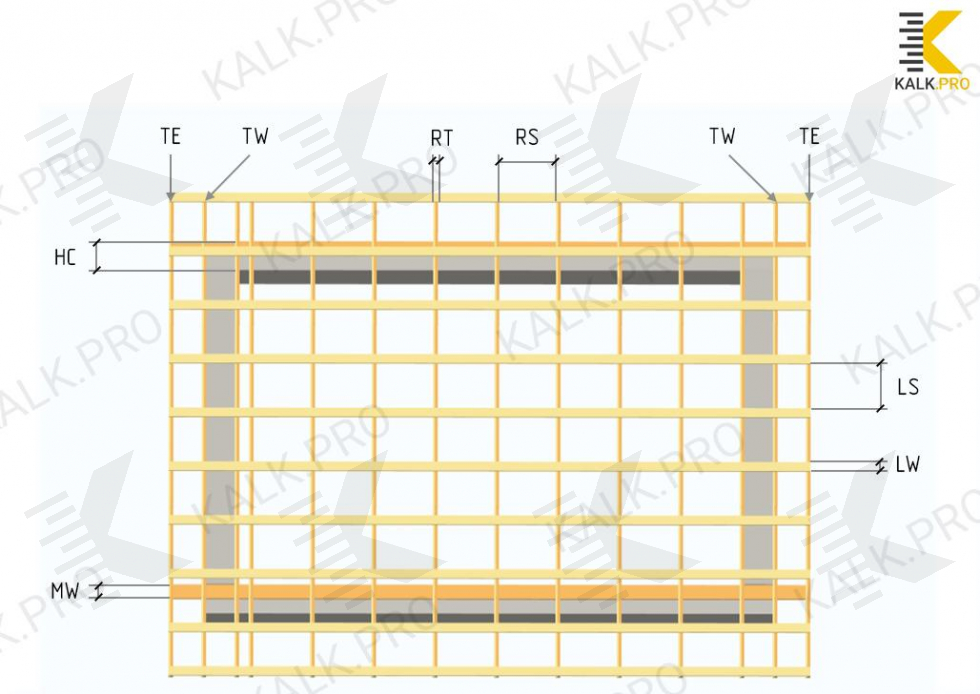

Количество рядов обрешетки

Число рядов обрешётки, необходимых для строительства заданной крыши.

Равномерное расстояние между досками обрешетки

Для равномерного расположения обрешетки следует использовать указанное здесь значение.

Количество досок обрешетки

Здесь указано общее количество досок, необходимых для обрешетки. При расчетах используется стандартная 6-метровая длина доски.

Объем и вес досок обрешетки

Стоимость затрат на обрешетку легко посчитать, зная их объем в кубических метрах. Здесь указан общий объем и вес обрешетки для всей крыши.

Общие сведения по результатам расчетов

• Угол наклона боковых стропил – Угол наклона бокового (более крутого) ската, наслонных стропил. Программа дополнительно подскажет, подходит ли данный угол для выбранного кровельного материала.
• Угол наклона коньковых стропил – Угол наклона верхнего (пологого, конькового ската), висячих стропил.
• Площадь поверхности крыши – Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала
• Количество рубероида – Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
• Площадь мансардного этажа – Площадь мансарды без учета площади под боковыми скатами.
• Длина боковых стропил – Длина стропила бокового ската, наслонных стропил.
• Длина коньковых стропил -Длина стропила конькового ската, висячих стропил.
• Рекомендуемое сечение стропил – Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
• Количество и объем стропил – Общее количество и объем стропил при заданном шаге на всю стропильную систему.
• Количество рядов обрешетки – Общее количество рядов обрешетки по заданным размерам на всю кровлю
• Равномерное расстояние между досками обрешетки – Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.
• Количество и объем досок обрешетки – Общее количество и объем досок для обустройства обрешетки всей кровли.

«Кровля Профи» — особенности и возможности программы

Эта программа для расчета кровли достаточно проста для освоения и с легкостью может быть использована даже человеком, который к стройке имеет весьма отдаленное отношение. Единственное, что будет необходимо — это умение работать с чертежом собственного дома и школьная программа математики.

Программа «Кровля Профи» для расчета крыши из профнастила, металлочерепицы, черепицы и других материалов

Основные возможности программы «Кровля Профи»:

1. Создание схемы раскладки листов профнастила с учетом нахлестов.
2. Расчет количества листов и доборных элементов, необходимых для полного перекрытия кровли.
3. Задание исходных данных в отдельном окне и возможность изменить их в любой момент, включая характеристики листа, величины нахлеста, размеры и виды доборных элементов, а также цены.
4. Выбор формы ската из шаблонов или рисование его в удобном и понятном интерфейсе.
5. Калькулятор стоимости крыши из профнастила в зависимости от заданных цен или выбранного поставщика.

Это — далеко не все возможности программы, но они наиболее важны для наших целей.

При работе с приложением стоит учитывать его особенности. В частности, расчет следует выполнять для геометрической фигуры, в виде которой выполнен скат кровли, причем для каждого в отдельности. Это не очень наглядно, зато позволяет исключить возможности ошибки.

Кроме того, если вы не используете шаблоны, этот калькулятор профлиста на крышу может провести правильный расчет, только если форма ската является замкнутым многоугольником. Иначе расчет будет неверным, как и схема раскладки листов.

Наверх ↑

Какая программа для проектирования крыши дома проще в освоении

Есть, конечно, специалисты, которые по старинке выполняют все необходимые расчёты вручную, но результат расчётов компьютерной программы и наглядней, и точнее. При этом совершенно не хотелось бы платить за подобное программное обеспечение слишком много. Например, такая программа для проектирования крыши дома, как FloorPlan3D – этот цифровой продукт подойдёт даже неискушённому в архитектурной сфере человеку. С её помощью можно создать трёхмерную планировку самого здания и провести расчёты материалов.

Удобство и простота интерфейса – важное достоинство этого софта. Ещё один плюс этого приложения – совершенно несопоставимая с программным обеспечением конкурентов стоимость.

Материал для теплой кровли

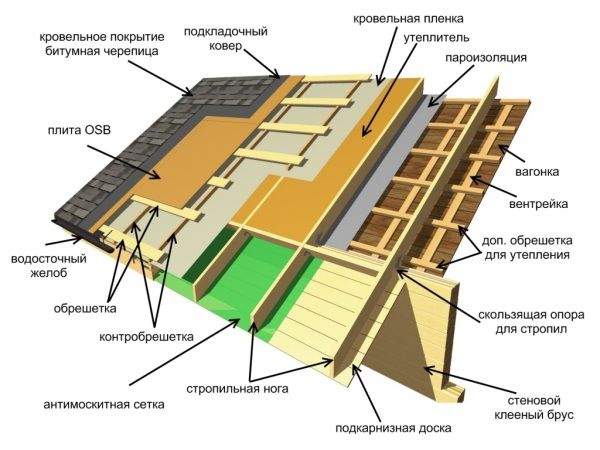

Утепленная крыша – это достаточно простой способ сохранить тепло в доме. Такой вариант кровельной конструкции позволяет использовать мансарду как жилое помещение. Для укладки пирога используются различные материалы в таком порядке:

• пароизоляционное покрытие – металлизированная трехслойная пленка;
• утеплитель – минвата из базальтового волокна с толщиной не менее 10 сантиметров;
• гидроизоляция – пленочный материал, защищающий утеплитель от влаги;
• контробрешетка – конструкция толщиной не меньше 3 сантиметров из деревянных брусков, обеспечивающая вентиляционный зазор.

Пенополистирольные плиты для теплоизоляции

Если в качестве теплоизоляции применяются пенополистирольные плиты, то укладку барьера для водяного пара можно не проводить. Гидроизоляционный материал и утеплитель укладывается на крышу только сплошным слоем. Все стыки должны быть герметично проклеены специальной лентой.

Расчеты вальмовой крыши на этапе проектирования можно быстро провести с помощью онлайн калькулятора. Для получения всех необходимых данных не требуются особые навыки и знания. Все что нужно – это правильно заполнить указанные в системе строки. Калькулятор сам проведет все вычисления и предоставит достоверную информацию вместе с чертежом.

Определение динамических нагрузок в зависимости от угла наклона

Конструкция дома должна выдерживать статические и динамические нагрузки от крыши. Статические нагрузки — это вес стропильной системы и кровельных материалов, а также оборудования подкрышного пространства. Это постоянная величина.

Динамические нагрузки — величины переменные, зависящие от климата и времени года. Чтобы верно рассчитать нагрузки с учётом их возможной сочетаемости (одновременности), рекомендуем изучить СП (разделы 10, 11 и Приложение Ж). В полном объёме этот расчёт с учётом всех возможных при конкретном строительстве факторах в этой статье не может быть изложен.

Расчёт кровли: как посчитать угол наклона крыши, длину стропил и площадь кровельного материала

Ветровая нагрузка вычисляется с учётом районирования, а также особенностей расположения (подветренная, наветренная сторона) и угла наклона крыши, высоты здания. Основу расчёта составляет ветровое давление, средние значения которого зависит от региона строящегося дома. Остальные данные нужны для определения коэффициентов, корректирующих относительно постоянную для климатического района величину. Чем больше угол наклона, тем более серьёзные ветровые нагрузки испытывает крыша.

Расчёт кровли: как посчитать угол наклона крыши, длину стропил и площадь кровельного материала

Снеговая нагрузка, в отличие от ветровой, связана с углом наклона крыши противоположным образом: чем меньше угол, тем больше снега задерживается на кровле, тем ниже вероятность схождения снежного покрова без применения дополнительных средств, и тем большие нагрузки испытывает конструкция.

Расчёт кровли: как посчитать угол наклона крыши, длину стропил и площадь кровельного материала

Подходите к вопросу определения нагрузок серьёзно. Расчёт сечений, конструкции, а значит, надёжности и стоимости стропильной системы зависит от полученных значений. Если вы не уверены в своих силах, лучше заказать расчёт нагрузок у специалистов.

Преимущества

Металлический стропильный каркас используют для возведения крыш любой формы, любой скатности с уклоном от 1-2 градусов. В качестве материала, из которого изготавливаются стропила и обрешетка, используются стальные уголки, трубы круглого и прямоугольного сечения, тавры. Чтобы правильно подобрать толщину элементов каркаса и выбрать шаг между ними, выполняют расчет конструкции крыши, учитывающий постоянные и временные нагрузки, которые передаются стропильным балкам в процессе эксплуатации. Достоинствами стропильной системы из этого материала считают:

• Пожарная безопасность. В отличии от деревянных, металлическим балкам каркаса не страны возгорания, что повышает пожаробезопасность здания.
• Простота обслуживания. Цинковое гальваническое покрытие, которым покрывают стальные уголки, защищает каркас крыши от коррозии в течении всего срока службы. Им, в отличии от деревянных, не требуется ежегодная обработка антисептиком.
• Безотходность. Хотя металлические конструкции обходятся достаточно дорого, оно считается экономически выгодным, так как крепление выполняется сварным методом, а отходов практически не остается.
• Долгий срок службы. Если правильно выполнить расчет нагрузок, то кровельный каркас из металла прослужит более 100 лет, что превышает срок эксплуатации даже самых устойчивых кровельных покрытий.

Профессиональные кровельщики считают, что целесообразно использовать сварные металлоконструкции для изготовления стропильного каркаса крыши при длине ската от 10-12 метров. При этом главная задача – правильно выполнить расчет нагрузок, а затем определить шаг между ногами в соответствии с климатическими характеристиками и свойствами кровельного материала.

Нормативная снеговая нагрузка в вашей местности

Когда говорят о расчете снеговой нагрузки на крышу, то говорят о том, сколько килограмм снега может приходиться на каждый квадратный метр крыши, пока она реально может держать такой вес до начала деформации конструкции. Говоря простым языком, какой шапке снега можно позволить лежать на крыше каждую зиму без опасения того, что она проломит кровлю или расшатает всю стропильную систему.

Такой расчет делают еще на стадии проектирования дома. Для этого первым делом вам нужно изучить все данные по специальным таблицам и картам СП «Нагрузки и воздействия». Исходя из этого узнайте, будет ли запланированная ваши конструкция надежной.

Например, если согласно расчетам она должна спокойно выдерживать слой снега в 200 килограмм на каждый квадратный метр, тогда нужно будет внимательно следить за тем, чтобы снежная шапка на крыше не была выше одного высоту. Но, если если снег на крыше уже превышает 20-30 см и вы знаете, что скоро пойдет дождь, то его лучше убрать.

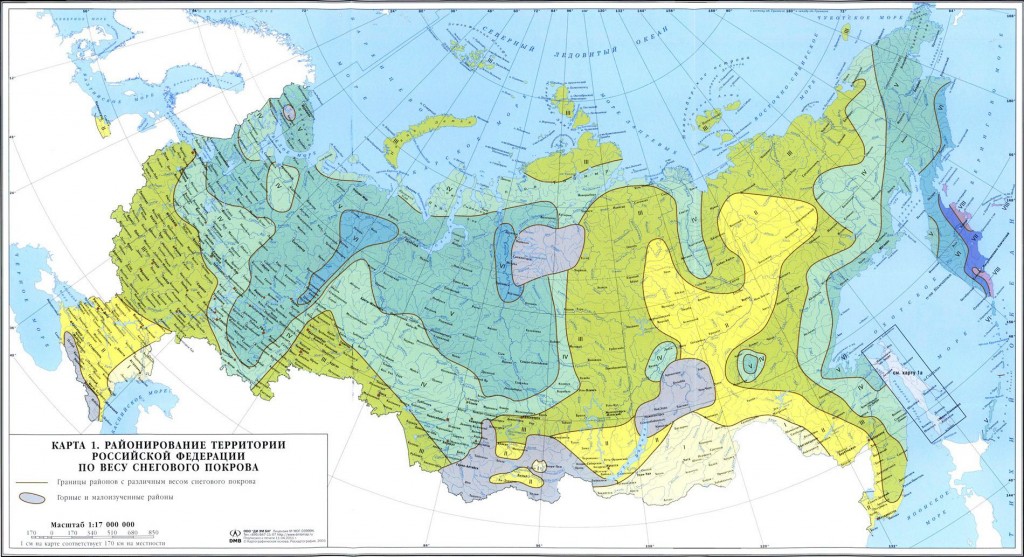

Итак, чтобы узнать нормативную снеговую нагрузку в той местности, где вы строите дом, обратитесь к такой карте:

Кроме того, такой же коэффициент не используется для зданий, которые хорошо защищены от ветра другими зданиями или высоким лесом. Уравнение расчета у вас будет выглядеть вот так:

• для первого предельного состояния, где рассчитывается прочность, примените формулу qр. Сн = q×µ,
• для второго предельного состояния, где рассчитывается возможный прогиб крыши, применяйте такую формулу qн. Сн = 0,7q×µ.

При этом, как вы уже заметили, для второй группы предельных состояний вес снега следует учитывать с коэффициентом 0,7, т.е. сама формула будет выглядеть вот так: 0,7q.

Расчёт угла наклона, высоты и веса кровли

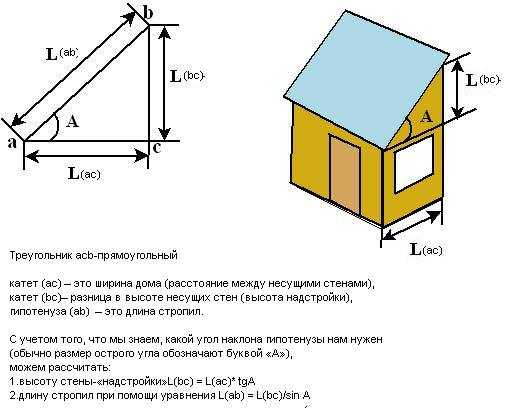

Перед расчётом высоты крыши надо определиться с углами наклона скатов. В этом помогут нормативные документы, в которых предъявляются требования к кровельным работам, то есть свод правил , базирующийся на указаниях СНиП –85 «Нагрузки и воздействия».

Угол наклона

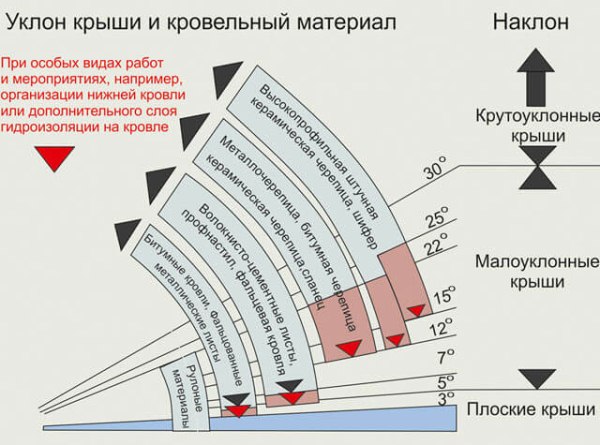

По правилам выбор угла наклона кровли зависит от используемого финишного материала.

Таблица: угол наклона для крыш с разным покрытием

Зависимость высоты кровли и полезной площади мансарды (чердака) от наклона крыши

Изменение высоты кровли, помимо изменения снеговых и ветровых нагрузок на стропильную систему, ведет к изменению полезной площади помещения под скатами.

Изменение полезной площади в зависимости от высоты кровли

Поскольку полезной высотой мансарды принято считать 2,5…3 м, подъем кровли (с учетом перекрытия мансарды) на высоту более 5 м нерентабелен. С учетом этих параметров для мансардных помещений принимается угол ската от 25о (для односкатных и двускатных построек). Если используется мансардный тип кровли, верхняя ее часть может иметь уклон в 10…20 градусов, нижняя – 50…80.

При этом расположение мансардного помещения может варьироваться в зависимости от типа кровельной системы.

Как видно из иллюстрации, более сложные конструкции с выносными консолями или смещением дают большее полезное пространство. Однако из возведение затруднено большим количество расчетов для расположения стропил и балок, измененной конфигурацией кровли в целом, проблемами с настилом кровельного материала.

При этом учитывается также использование пространства мансарды. Так, если под «аттиковыми» (расположенными между межэтажным перекрытием и наклонной частью мансардного потолка – мауэрлатом) стенами планируется устроить спальные места, высота стены принимается меньше, чем если там предполагается расположить рабочее место или шкаф нормальной высоты.

Устройство аттиковой стены для жилых мансард

Высота аттиковой стены для жилых мансард принимается 60…220 см:

• 80…130 см – удобно размещение кровати, мансардных окон над ней;
• 130…150 см – приемлемо устройство рабочего места;
• 170…190 см и более – нормальная высота помещения, вдоль стены можно ходить.

Таким образом, выбирая в зависимости от конфигурации мебели (оборудования) минимально допустимую высоту аттиковой стены и уклон кровли, можно рассчитать полезную площадь мансарды при известной высоте конька или размере «заложения» (половине ширины дома).

Как произвести расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора

Другое название двускатной разновидности крыши – щипцовая.

Она имеет две одинаковых наклонных поверхности. Конструкция каркаса крыши представлена стропильной системой.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Двускатную крышу достаточно просто сделать своими руками.

При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

Расчет двускатной крыши можно произвести с помощью нашего онлайн калькулятора.
