Какой минимальный угол наклона крыши для металлочерепицы

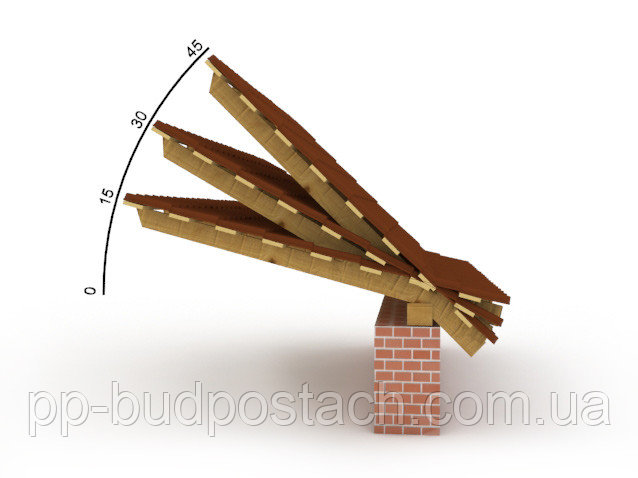

На что влияет уклон крыши

При самостоятельном возведении каркаса крыши большинство застройщиков руководствуется ее дизайном и назначением подкровельного пространства, что в корне неверно. На каркас крутых крыш практически не воздействует снеговая нагрузка, а это значит, что чисто теоретически можно сэкономить на сечении и шаге стропил. Однако ветер, оказывает наибольшее воздействие именно на кровли с крутыми скатами из-за их большой парусности, что уже на практике требует создания прочной стропильной системы.

Все это совершенно не значит, что пологие крыши лучше. На кровлях с малым уклоном снег будет задерживаться дольше, что создает внушительную нагрузку на стропильную систему. К тому же, угол ската крыши влияет на габариты чердачного помещения. Чем круче крыша – тем больше возможности у застройщика для обустройства жилой мансарды. Тем не менее не следует забывать о высокой стоимости конструкций с крутыми скатами, особенно в сравнении с пологими крышами. Сохранить объем чердачного пространства, не увеличивая высоту конька, поможет создание ломаной крыши.

Помимо снеговой и ветровой нагрузки на каркас оказывает влияние и вес кровельного пирога совместно с собственной массой стропильной системы. Если в кровле используются теплоизоляционные материалы, то и их вес учитывается при определении оптимального угла крыши.

Оптимальные параметры

Для каждого кровельного материала существует рекомендуемый угол наклона крыши. Чем этот показатель выше, тем быстрее с кровли будет сходить снег и вода. На крутой крыше не скапливается осенняя листва и прочий мусор. Кроме того, большой угол наклона фальцевой кровли значительно упрощает процесс ее укладки.

Более пологие крыши, в свою очередь, требуют постоянного ухода. На них часто скапливается мусор и грязевые отложения. Зимой их необходимо регулярно очищать от снега и наледи. Летом важно следить, чтобы в подкровельном зазоре не скапливался конденсат.

Оптимальный уклон фальцевой кровли — от 7 до 25 градусов. При этом чем ниже данный показатель, тем плотнее должна быть обрешетка. Монтаж пологой крыши производится методом двойного фальца, чтобы полученное покрытие было максимально прочным. Для более крутых крыш используется одинарный стоячий фальц и Г-образный фальц. Подкровельное вентиляционное пространство тоже оборудуется с учетом наклона крыши: чем меньше угол, тем больше свободного пространства требуется для циркуляции воздуха, и наоборот.

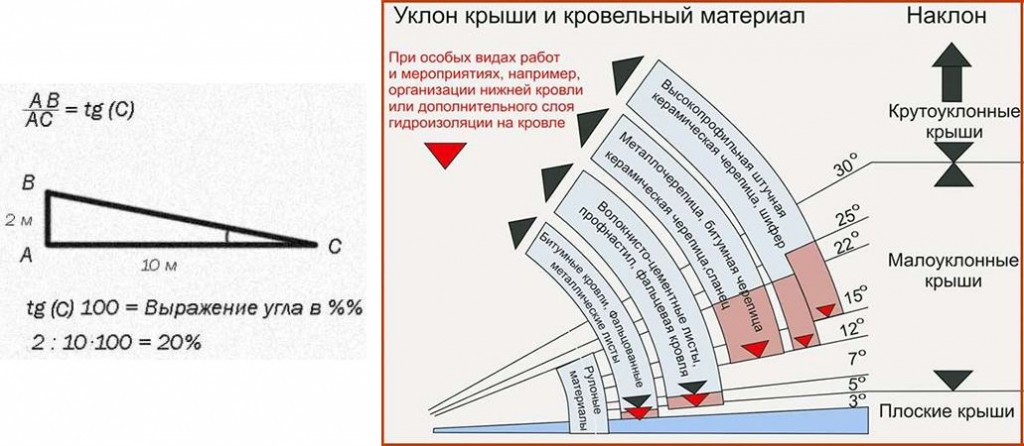

Уклон наклона ската крыши и кровельные материалы

Для устройства скатных крыш могут применяться различные материалы, которые и определяют угол ската. Наиболее распространенными являются: асбестоцементные листы, целлюлозно-битумные (эти два еще называются шифером), мягкая черепица (другие названия — битумная, гонт), рубероид, металлочерепица, керамическая, цементная черепица и др.

Наименьший уклон кровли считается наиболее экономичным, так как гипотенуза всегда длиннее своих катетов. Поэтому часто встает задача определения минимального угла наклона крыши. Чем герметичнее стыки материала, чем он плотнее, тем меньшим может применяться наклон. Если у него герметичные стыки, значит ветер не будет задувать под них влагу. Если материал достаточно плотный, то он выдержит большие нагрузки от осадков, поэтому его можно располагать более полого.

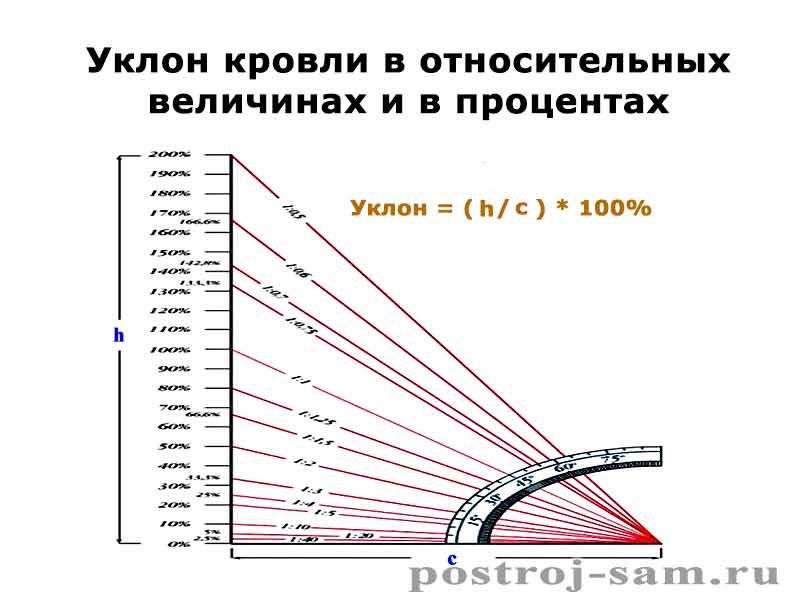

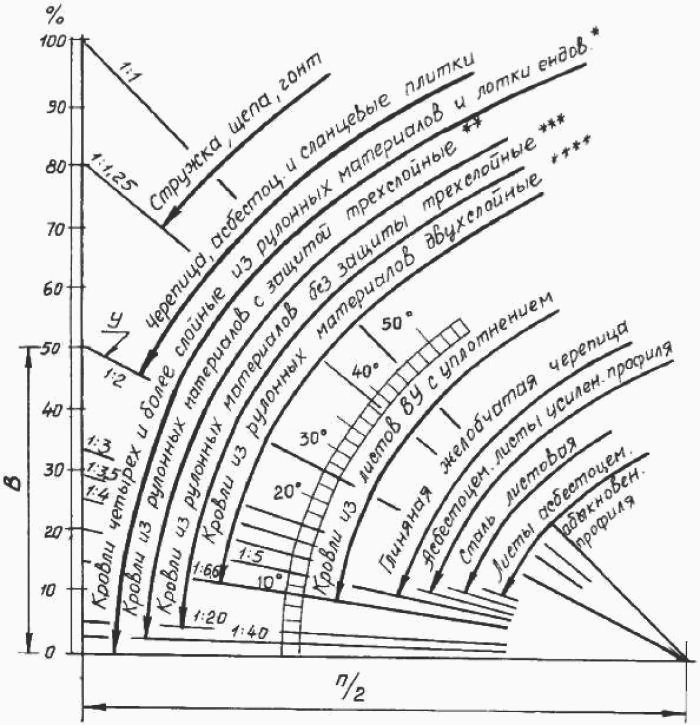

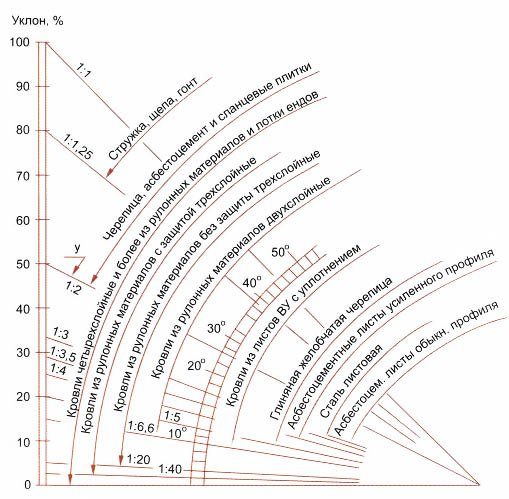

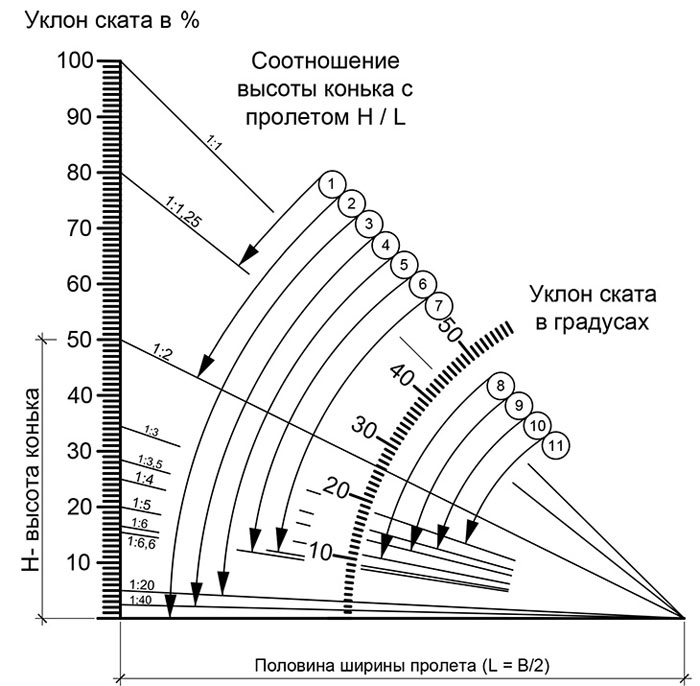

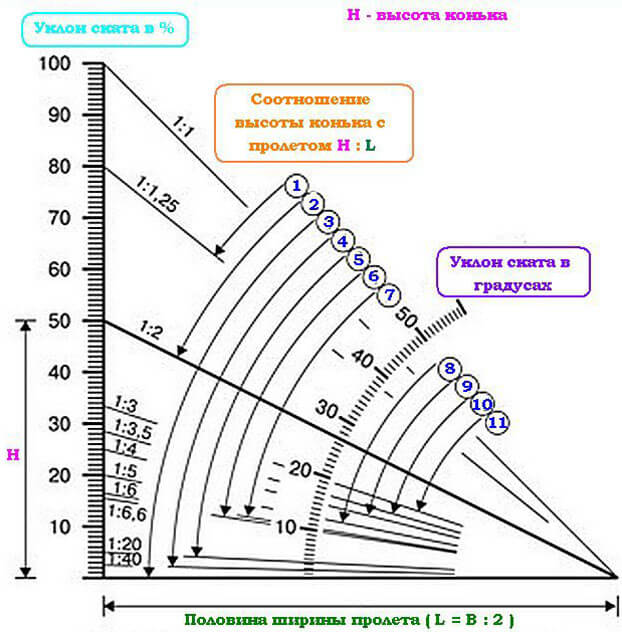

Вверху вам предоставлен график, на котором синими линиями обозначаются наклоны крыш с определенными кровельными материалами. Чтобы определить, какие максимальные и минимальные наклоны имеют те или иные материалы, воспользуемся таблицей внизу. Сразу отметим, что уклон показывает угол наклона ската по отношению к горизонту. Он может быть большим, тогда крыша будет называться крутой или маленьким, тогда крышу будут именовать пологой. Как уже написано выше, уклон скатов может выражаться безразмерными величинами или в виде градусов и процентов. Наиболее удобно пользоваться именно безразмерными величинами, поскольку для этого необходима лишь рулетка. Если по каким-то причинам плотники не занают высоту конька, то они могут рассчитать ее самостоятельно. Для этого они замеряют расстояние между опорами, то есть, узнают длину пролета, находят середину и отмеряют вверх половину (при уклоне 1/1), треть (при уклоне 1/3) или другую величину.

Полукруглая шкала показывает отношение в градусах, а вертикальная в процентах. Использовать этот график можно в качестве основы, чтобы вычислить минимальный угол наклона крыши дома. Жирной линией обозначен уклон в 50%. Обратите внимание, что вертикальный отрезок h, выступающий в роли конька дома, помещается в другом большем катете два раза. Отметим, что угол наклона гипотенузы, то есть крыши дома представляется отношением высоты к своему заложению.

i= высота h/(1/2) = 2,5/ (12 / 2) = 5 / 12, или по-другому 5 : 12. Для представления этого уклона в процентах, необходимо это отношение умножить на 100. Получаем выражение: 5:12*100 = 41,6666%. Как мы видим, 41,666% — это минимальный угол наклона крыши.

Керамическая черепица, в отличие от других кровельных материалов, имеет значительный вес , который в несколько раз превышает вес других кровельных материалов. Так, керамика с ее 45-кг/мв десять раз тяжелее металлочерепицы, и в раз тяжелее битумной черепицы.

Большой вес является преимуществом в ветреных регионах — кровле из керамики не страшны порывистый ветер и ураган, в то время как металлические тонкие листы «улетают» с попутным ветром.

Но для того, чтобы глиняная черепица не перегрузила строение, необходимо использовать качественный пиломатериал для сооружения стропильной конструкции, также как и стены и фундамент дома должны быть рассчитаны на этот вес.

Также керамическая кровля — штучный материал, и нуждается в правильно выставленной обрешетке. Обрешетка выполняется из ровного сухого бруска, выставленного с определенным шагом, который рассчитывавшая исходя из модели черепицы и длины и угла наклона ската. При монтаже необходимо предварительно воспользоваться инструкцией производителя к конкретной выбранной модели — там однозначно указывается какой шаг обрешетки должен быть при определенном угле наклона кровли.

Также немаловажным остается угол наклона ската кровли. В основном, керамическая черепица монтируется на кровлю с углом наклона от 20 градусов. При добавлении дополнительного гидроизоляционного ковра некоторые профили допускается монтировать при угле наклона 10-14 градусов. Перед монтажом необходимо обратиться к инструкции производителя, где обычно указывается оптимальный угол наклона кровли, и минимальный. Максимальным углом наклона кровли для керамики является 60 градусов — при более крутом уклоне необходимо дополнительно фиксировать каждую черепичку, что никак не придаст кровле гидроизоляционной защиты.

Исходя из всего вышеперечисленного можно сделать следующие выводы:

• керамическая черепица требует правильно спроектированной и построенной стропильной конструкции, которая выдержит не только вес самого кровельного материала, но и снеговую нагрузку в зимнее время.
• для возведения стропильной конструкции необходимо применять только сухой ровный брус. Сырое дерево впоследствии высохнет и может искривиться, что пагубно повлияет на штучный кровельный материал.
• в качестве обрешетки также необходимо применять сухой строганный брусок, поскольку также вероятно искривление вследствие усушки.
• для пологих скатов необходимо предварительно устроить слой дополнительной гидроизоляции, который предотвратит протечки, а затем монтировать непосредственно кровельный материал.
• При любых углах кровли в качестве диффузионной мембраны должна выступать исключительно усиленная диффузионная мембрана с весом от 160 грамм/м2.
• при монтаже кровли из керамической черепицы необходимо применять соответствующие аксессуары. Мансардные окна следует устанавливать вкупе с дополнительным гидроизоляционным комплектом, который включает в себя «юбку» из диффузионной мембраны, которая соединяется с основным полотном, создавая плотный пояс.

Что влияет на угол наклона

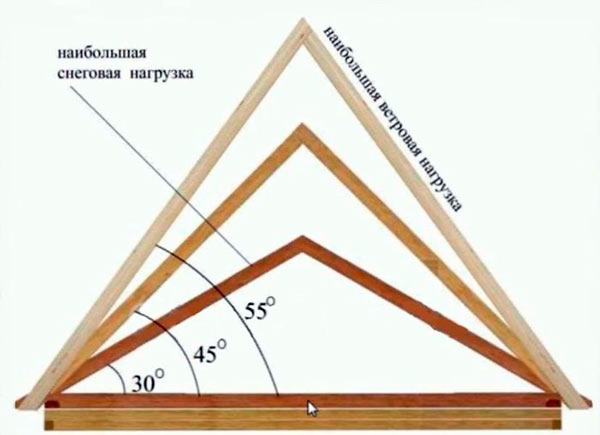

Первым и самым важным фактором является ветровая нагрузка. Ее рассчитывают, исходя из полной площади кровли, а также максимальной силы ветра для конкретной области. Стоит отметить, что в некоторых областях влияет и рельеф. Например, на дом в низине меньше влияет ветровая нагрузка, чем на дом, который стоит на холме.

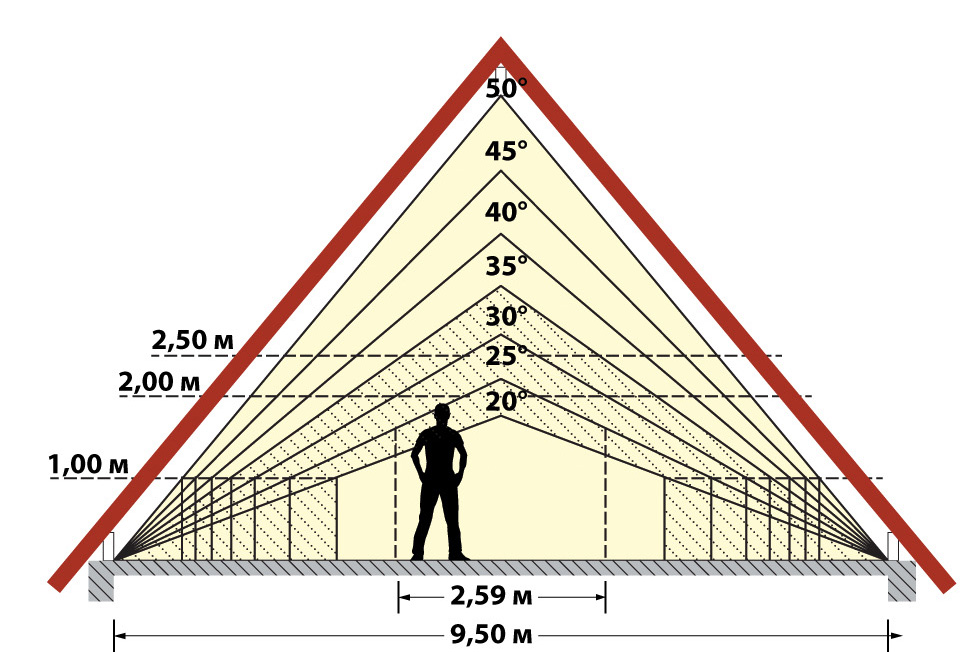

Зависимость площади мансарды от угла наклона крыши.

Следующий фактор — количество осадков в зимнее время, его еще называют снеговой нагрузкой. Под этим понимают максимальную массу снежного покрова, который может накапливаться на крыше до его естественного убывания с нее (т.е. до сползания или таяния). При этом расчет производится и для природных аномалий. Однако, для большинства случаев берется среднестатистическое значение, которое указывается в справочной литературе. Там эти данные собираются с начала 20 века, соответственно, цифры будут разные, но реальные. Рекомендуется использовать при проектировании крыши максимальные значения. При этом следует помнить, что металлочерепица может быть не рассчитана на то количество снега, которое выпадает в каком-то конкретном регионе. Это приведет к ее деформации и порче. Поэтому рекомендуется в зимнее время очищать кровлю от накопившегося снега.

Другим показателем является количество вентиляционных отверстий, труб (вентиляционных, вытяжных, дымоходов), наличие отопления в чердачном помещении или утепление оного.

Обычно подобные расчеты производятся специальными строительными ателье, в которых, помимо максимальной ветровой нагрузки для региона, учитывают и максимально возможные различные природные катаклизмы: ураганы, штормы, смерчи и т.д. Чтобы самостоятельно рассчитать нагрузку на кровлю, необходимо воспользоваться специализированной литературой.

Многие наблюдали пару домов, которые находятся рядом, с одинаковой формой кровли и типом покрытия, но у которых слой снежного покрова имеет различную толщину. Так, если чердак теплый или частично прогрет, то толщина снежного покрова на крыше будет существенно меньше, чем у такого же, но непрогретого чердачного пространства.

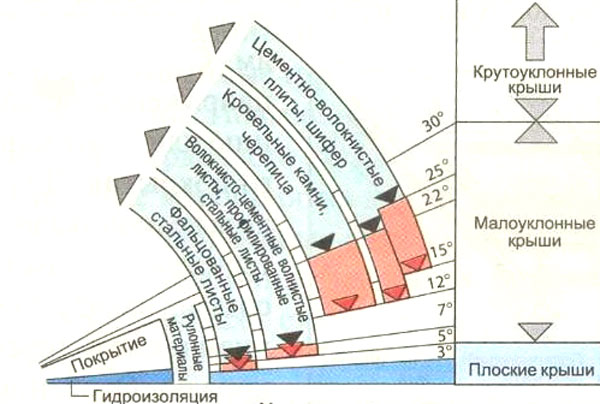

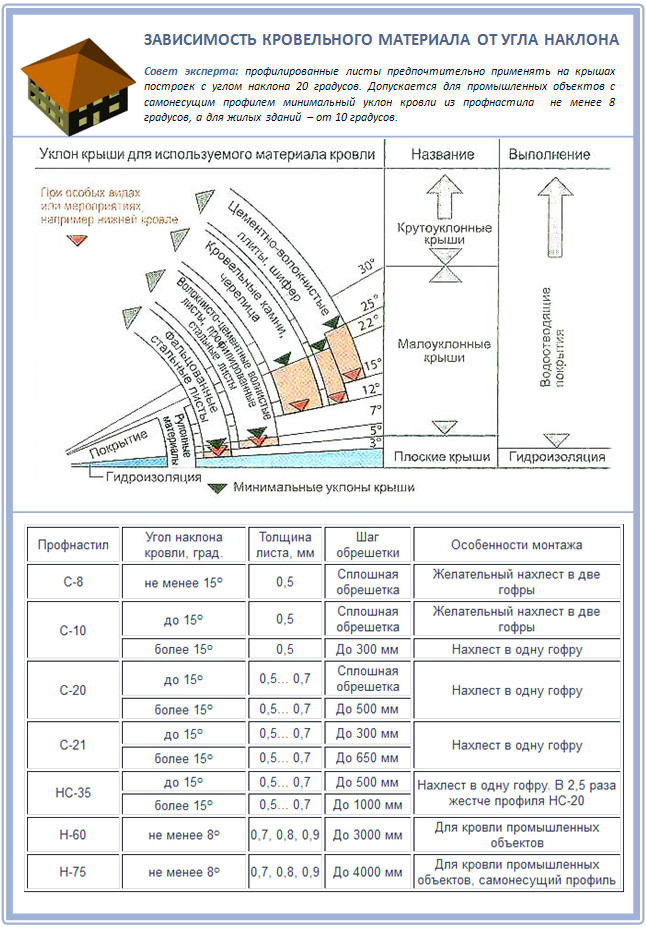

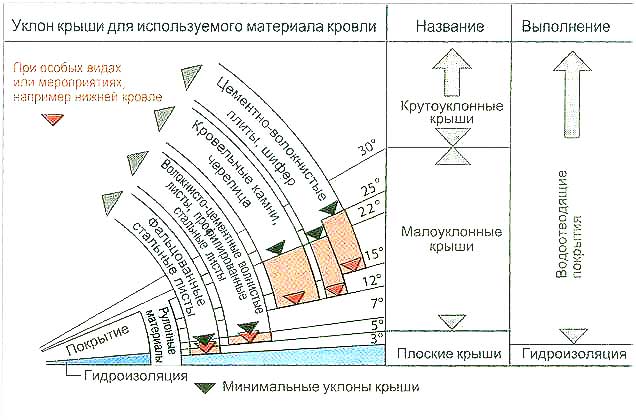

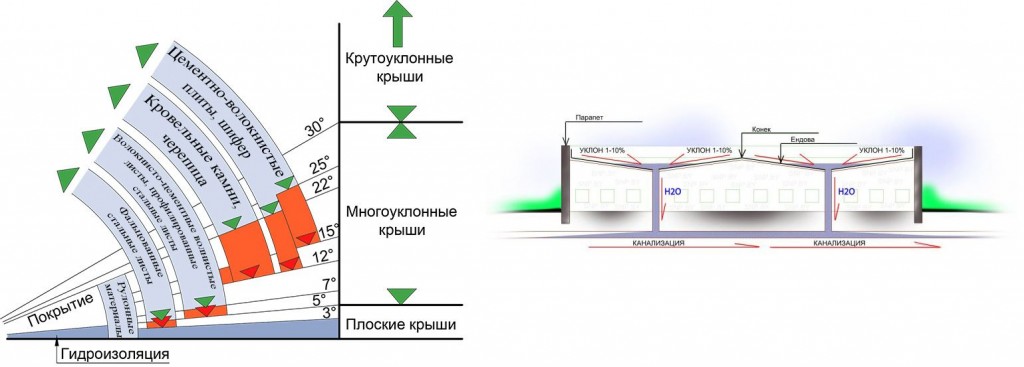

Значение минимальных углов наклона для крыш с различными видами кровельных покрытий.

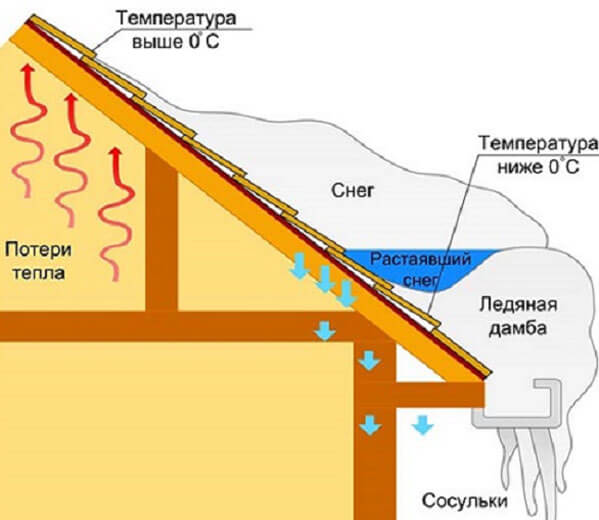

Т.е. наличие теплоизоляции на чердаке приводит к увеличению толщины снежного покрова, в то время как обогрев чердака приводит к его снижению. Поэтому при расчете необходимо учесть наличие изоляции.

Другой фактор, который учитывается при строительстве кровли и определении ее уклона, это количество воды, которое выпадает в виде дождей. Так, для крыши, покрытой металлочерепицей, угол наклона меньше 25 градусов приведет к тому, что дождевая вода будет затапливать чердак через щели в кровле. Следующим фактором является форма крыши. В зависимости от того, является она одно- или двускатной, определяется и угол наклона. Рекомендуемые углы для односкатных конструкций находятся в пределах 23-30 градусов (для металлочерепицы). Если крыша двускатная, то рекомендованные углы наклона скатов находятся в пределах от 20 до 45 градусов. При этом 4- и 6-скатные кровли считаются так же, как и двускатные.

При этом выражение угла наклона в градусах наиболее часто применяется при строительстве зданий. В этом случае угол наклона определяется между скатом и чердачным перекрытием (именно он указан выше). При этом достаточно знать только ширину дома, а найти стороны равнобедренного треугольника, зная величину основания легко. Однако лучше для этих целей воспользоваться справочными таблицами с рекомендованными углами наклона крыши.

Прозрачная кровля из поликарбоната — шедевр архитектурного искусства

В настоящее время практически каждый застройщик старается возвести такой дом, который будет особенным не только для него, но и будет выделяться среди общей массы зданий. Один из вариантов превратить здание в особенное сооружение, которое можно было бы назвать шедевром архитектурного искусства — создать над ним крышу из поликарбоната.

Каждому известно, что полимерный пластик — прозрачный, поэтому прозрачная кровля из поликарбоната, как те, что изображены на фото, будет той самой изюминкой здания, которая будет обращать внимание прохожих и соседей. Можно соорудить подобную кровлю не над всем домом, а над какой-то его частью: верандой, террасой, помещением, в которой находится зимний сад, или же, к примеру, над спальней. Можно только себе представить, что чувствует человек, лежа в своей постели холодной зимней ночью и любуясь при этом мириадами ярких переливающихся звезд.

Особенности применения поликарбонатного материала

Использование поликарбонатной кровли, поможет не только превратить архитектурные замыслы по объединению пространства внутри и снаружи здания, но и будет носить чисто практические функции:

• благодаря пластичности и гибкости поликарбонатных полотен, а так же тому, что листы легко режутся и гнутся, они идеально подходят для изготовления крыш арочных и купольных типов. Что примечательно — прозрачная крыша из поликарбонатастоит намного меньше, чем стекольный аналог;
• в отличие от того же стекольного материала, поликарбонатные панели при установке не нуждаются в применении стеклопакетов заводского изготовления. Поэтому они легче в установке, проще в уходе имеют защиту от протечек;
• главным качеством полимерного пластика, который имеет важное значение при изготовлении кровель, являются его пожаробезопасные свойства и стойкость к воздействию агрессивных веществ химического происхождения;
• использовать полимерный пластик можно даже в тех районах, где зимы отличаются большими снегопадами и высокими морозами: он отлично переносит и очень высокие температуры — выше +1200С, и весьма низкие — −40-450С и при этом отличается высокими несущими характеристиками;
• высокие теплоизоляционные качества полимерного пластика тоже очень важны при сооружении прозрачной крыши из поликарбоната, благодаря этому любая постройка будет надежно защищена от морозов;
• для некоторых сооружений очень важным является и малый вес поликарбонатных полотен, при одинаковой толщине со стеклом поликарбонат весит в полтора десятка раз меньше;
• высокие светопропускающие характеристики помогут полностью использовать естественный свет, а значит — экономить средства.

Типы полотен из полимерного пластика

Обустроить кровлю можно из разных видов материала:

1. Из монолитного поликарбоната, который имеет равномерное сечение по всей площади. Этот вид полимерного пластика очень прочный, устойчивый против механического повреждения и других неблагоприятных факторов.
2. Из ячеистого поликарбоната, между ребрами жесткости которого расположены воздушные камеры. Именно благодаря такому строению ячеистый пластик приобретает отличные теплосберегающие свойства.
3. Прозрачная кровля из поликарбоната, изготовленная из волнистого как шифер материала является самой прочной.

Область применения

Кровля из поликарбонатных полотен любого вида может быть сооружена над сооружениями различного целевого предназначения независимо от ее архитектурной формы. Такими сооружениями могут быть:

• склады, производственные помещения, ангары;
• маленькие ресторанчики и кафе, другие места отдыха;
• летние домики, беседки, веранды;
• крытые спортивные сооружения: бассейны, корты, стадионы;
• небольшие бани, мансардные помещения;
• оранжереи или зимние сады, построенные, к примеру, на плоской гаражной кровле.

Приемы и основные правила при установке поликарбонатной кровли

Изготовление из поликарбонатных полотен кровли совсем несложное, поэтому его можно выполнить и самостоятельно. Для этого достаточно уметь пользоваться распространенными инструментами: молотком, электрическим лобзиком, ножом, отверткой. Кроме того, при изготовлении прозрачной кровли из поликарбоната нужно знать и некоторые важные нюансы:

1. Листы полимерного пластика нужно укладывать параллельно скатам. При этом сторона с нанесенной УФ-защитой должна быть обращена кверху.
2. Для соединения листов нужно использовать Н-образный профиль. Крепеж — это всегда только саморезы, а в комплекте к ним — прокладки, термошайбы, а так же шпильки, шурупы.
3. Чтобы обеспечить температурный люфт, нужно отверстия под крепеж выполнять либо овальной формы, либо на 2-4 мм больше, чем диаметр ножки крепежа.
4. Во время монтажа нужно помнить, что поликарбонат ни в коем случае не должен соприкасаться с металлом или деревом, предотвратить это помогут резиновые прокладки.
5. Минимальный уклон крыши — 50, а наиболее приемелем для обустройства водоотвода — 10 0.

Чтобы обеспечить долговечность полотен из полимерного пластика их нужно содержать в чистоте. Для мытья надо использовать только мыльную воду, а вот использование моющих веществ с агрессивными компонентами необходимо избегать.

про профилированный поликарбонат для крыши

Расчет угла наклона кровли

Известные параметры Заполните те данные, которые Вам известны. Для расчета угла наклона крыши и длины ската достаточно указания 2-х данных из 4-х. Единицы измерений: Метрическая система Английская система Длина проекции (W): Высота (H): Длина ската кровли (L): Угол наклона (α): ГрадусыРадианыРассчитать угол и длины кровли

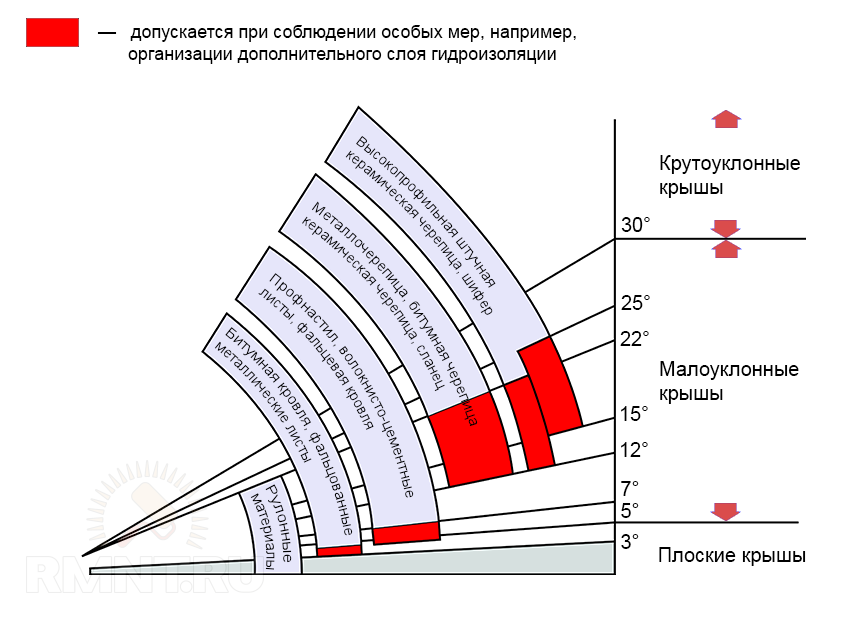

Минимально допустимый уклон кровли для различных материалов

Металлочерепица

Минимальный угол уклона скатов крыши с металлочерепичным покрытием должен равняться пятнадцати градусам (есть изготовители данного вида покрытия, которые допускают угол в четырнадцать градусов). При незначительных наклонах некоторые изготовители советуют пропитать каждый стык листов герметиком и влагостойким составом, который не боится морозов. Но на практике было замечено, что больше всего снежные массы слеживаются на кровле с металлочерепичным покрытием, уклон которой составляет от двадцати до тридцати пяти градусов. Чересчур минимальный наклон не приветствуется, так как жидкость не будет успевать уходить с кровли, таким образом, оказывая на нее давление, и протекая под стыки во время значительных проливных дождей. Данную ситуацию можно немного поправить, выбрав черепицу с более высокими волнами.

Профлист (профнастил)

Этот вид кровельного покрытия требует уклон минимум в двенадцать градусов, что меньше нежели для металлочерепицы. Незначительные углы уклона нуждаются в двухволновом нахлесте, а углы от пятнадцати градусов – в нахлесте в двадцать сантиметров. Ширина каркаса становится выше с повышением наклона. У практической плоской кровли используют сплошной каркас, потому что при скоплении значительных объемов снежных масс может прогнутся крыша.

Гибкая черепица (мягкая кровля)

Каркас под данный вид покрытия является цельным основанием, выполненным из листов фанеры либо же ОСП. Минимальный наклон скатов для гибкой черепицы должен быть не меньше одиннадцати градусов.

Материалы на битумной основе

Для этого мягкого покрытия достаточно всего-навсего двух градусов. Для совсем незначительного наклона необходимо увеличить численность слоев крыши (ибо для плоской поверхности имеет огромное значение хорошая водонепроницаемость). Коль вы собираетесь использовать только один или два слоя, то необходимо выполнить наклон не меньше, чем пятнадцать градусов.

Еврошифер (Ондулин)

Для Ондулина необходим уклон минимум в одиннадцать градусов. Однако при использовании еврошифера на крыше с незначительным наклоном существует одно немаловажное условие: необходимо использовать каркас цельного типа.

Глиняная черепица и асбестоцементный шифер

Этот вид материала нуждается в наклоне ската в двадцать два градуса. Помимо этого, необходимо повнимательнее отнестись к расчету стропильной системы, ведь нагрузки от материала, имеющего немалый вес, будут значительными. А если еще взять во внимание скопление снежных масс либо же сильный шквал, то вообще получится, что необходимо повысить требования к опоре крыши. Стоит еще учесть то, что, если уменьшить склон, это приведет к увеличенной нагрузке на опору.

Параметры мягкой черепицы

Под мягкой кровлей подразумевается штучный материал, который активно применяется для перекрытия крыш в коммерческих и жилых постройках. Отдельные элементы, которые называются гонтами, монтируются на сплошную обрешетку с небольшим нахлестом, формируя единый гидробарьер. Настил такого покрытия выполняется очень быстро и просто. Обратите внимание, что минимальный уклон для мягкой черепицы должен составлять не менее 11º.

Элементы гибкой черепицы:

• Основание. В качестве основы применяется стеклоткань, которая характеризуется прочностью, надежностью, устойчивостью к перепадам температур.
• Вещество для пропитки. Обычно для этого используется модифицированный битум, обеспечивающий материалу гидроизоляционные свойства.
• Внешнее покрытие. Оно представляет собой прочный слой из минеральной или каменной крошки, либо базальтового гранулята, который позволяет защитить материал от УФ-излучения, придает ему однородный устойчивый цвет и характерную шероховатость покрытию.
• Внутренняя поверхность. Изнутри гибкую черепицу присыпают кремниевым песком, который предотвращает склеивание отдельных плиток при хранении и перевозке.

Стоит отметить, что рекомендуемый производителями угол наклона крыши для мягкой кровли оставляет от 11 до 45 градусов. К примеру, мягкая кровля Катепал укладывается на кровлю с уклоном от 15 градусов. Доступная в продаже гибкая черепица бывает классической и с самоклеящимся слоем. Последняя дополнительно оснащена слоем резинобитума, поверх которого нанесена защитная пленка.

Форма крыши и уровень осадков

На угол наклона кровли влияет множество факторов, среди которых и форма крыши, и уровень выпадающих осадков. Минимальный уклон кровли из металлочерепицы составляет всего лишь 14 градусов. Тем не менее это значение считается подходящим лишь для идеальных условий эксплуатации: в мягком теплом климате, без осадков в виде снега или дождя.

Если планируется односкатная конструкция крыши – оптимальный наклон элементов – 30 градусов. Если же крыша строится с двумя скатами – стоит сделать наклон в 40-45 градусов.

Как уже указывалось, количество выпадающих осадков оказывает непосредственное влияние на выбор минимального угла наклона металлочерепичной кровли. К примеру, если он составляет менее 22-25 градусов, то рано или поздно влага начнёт попадать прямо в кровельные стыки. К тому же малый наклон не будет давать снежным массам свободно скатываться со склона крыши, они будут лежать мертвым грузом на крыше, утрамбовываясь и постепенно деформируя её.

С другой стороны, угол в 25 градусов идеален для ветреной, продуваемой местности, ведь уровень продувания будет минимален.

Расход на обогрев при разных углах наклона крыши

Малый угол наклона в частном строительстве применяется крайне редко. Оптимальные условия эксплуатации дома с маленьким уклоном кровли – тёплый мягкий климат, где преобладают солнечные дни, ведь нагрев таких кровель происходит преимущественно от солнечной энергии. Таким образом, наша местность мало подходит для такой конструкции.

Угол наклона, практикующийся в отечественном строительстве, намного больше минимального, т.е. 14 градусов. Главная же задача – найти оптимальную величину для конкретной кровли, так сказать, золотую середину между хорошим уровнем противостояния как осадкам, так и ветрам.

Расчет односкатной крыши

Воспользуйтесь онлайн калькулятором по расчету односкатной крыши. Рассчитайте угол наклона ската, количество обрешетки и необходимый размер стропил.

Онлайн-калькулятор для расчётов односкатной крыши поможет вычислить оптимальный угол наклона ската, размер и суммарное количество стропил, обрешётки, а также количество требуемых для постройки крыши материалов.

В базе калькулятора присутствуют популярные кровельные материалы: шифер, ондулин, цементно-песчаная, керамическая и битумная черепица, металлочерепица.

Данный калькулятор позволяет рассчитать размеры как покатой, так и плоской крыши.

Односкатная — это самый простой тип крыши, применяемой сегодня в зданиях. Такая крыша требует минимального расхода материалов и трудозатрат, поскольку скат в ней всего один. Этот вид крыши часто встречается в современных зданиях, как правило это хозяйственные постройки, сараи, гаражи и другие подобные сооружения. Такая крыша может предусматривать чердак или обходиться без него.

Для возведения данного типа крыши применяются различные виды кровельных и изоляционных материалов. Угол наклона для односкатной крыши может быть каким угодно, однако в большинстве случаев применяются малые углы, вплоть до плоской крыши. Чем меньше угол, тем важнее своевременно очищать крышу от снега, поскольку нагрузка на кровлю растёт вместе с уменьшением её наклона.

Вводя в калькулятор данные, непременно сверьтесь с дополнительной информацией, помеченной этой иконкой . Здесь вы найдете дополнительную информацию.

Внизу страницы вы можете оставить отзыв, задать свой собственный вопрос разработчикам или предложить идею по улучшению калькулятора.

Угол наклона крыши

Под этим углом наклонены стропила и скат крыши. Калькулятор не только учитывает указанный вами угол, но и определяет, насколько он совместим с выбранным вами кровельным материалом. Изменить угол наклона крыши можно через ширину основания или высоту подъёма крыши.

Площадь поверхности крыши

Суммарная площадь кровли (включая свесы заданной длины). Определяет количество кровельных и изоляционных материалов, которые понадобятся для проведения работ.

Примерный вес кровельного материала

Ориентировочный вес выбранного вами кровельного материала, требуемого для покрытия всей крыши.

Количество рулонов изоляционного материала

Определяет общее количество изоляционного материала, исходя из длины рулона 15 метров и ширины 1 метр. Расчеты выполнены с учетом 10% нахлеста.

Нагрузка на стропильную систему

Максимальная нагрузка на стропильную систему. В расчетах учитывается вес всей кровельной системы, конструкция крыши, а также ветровые и снеговые нагрузки указанного вами региона.

Длина стропил

Полная длина стропил от начала ската до конька крыши.

Количество стропил

Общее количество стропил, необходимых для возведения крыши с заданным шагом.

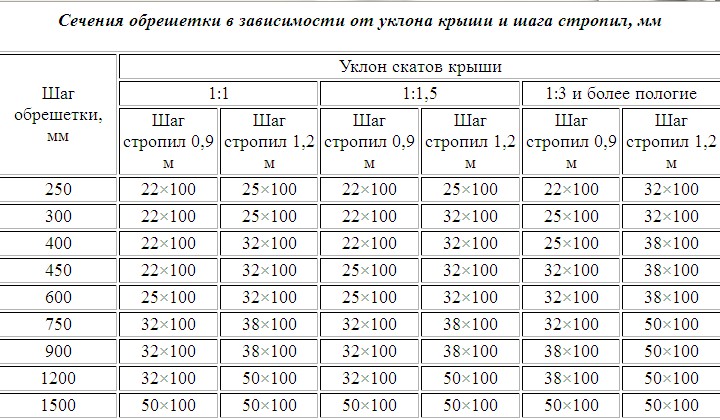

Минимальное сечение стропил, Вес и Объем бруса для стропил

В таблице представлены рекомендуемые размеры сечений стропил (по ГОСТ 24454-80 Пиломатериалы хвойных пород), которые вы можете использовать при строительстве крыши с заданными параметрами. Расчет выполняется с учётом указанного кровельного материала, площади, углов и региональных нагрузок. В соседних столбцах отображается суммарный вес и объем этих стропил для всей конструкции крыши.

Количество рядов обрешетки

Суммарное число рядов обрешётки для крыши данных размеров. Рекомендуем также проконсультироваться у продавцов выбранного вами кровельного материала на счет требуемого шага крепления этого материала к обрешетке. Это может скорректировать шаг или размеры указанной вами обрешетки.

Равномерное расстояние между досками обрешетки

Чтобы равномерно установить обрешетку, избежав лишнего перерасхода, используйте данное значение.

Количество досок обрешетки стандартной длиной 6 метров

Для обрешетки всей крыши вам потребуется данное количество досок. При расчетах используется стандартная длина доски — 6 метров.

Объем досок обрешетки

Требуемый объем досок для обрешетки в кубических метрах.

Примерный вес досок обрешетки

Предположительный общий вес досок обрешетки. Для расчета массы используется средние значения плотности и влажности для хвойных пород дерева.

Расчет угла наклона

Приняв во внимание все вышеперечисленные факторы, следует определиться с тем, какой угол наклона будет оптимальным для конкретной ситуации. В первую очередь, собираясь построить дом нужно посмотреть, какой угол наклона крыши у соседей, ведь климатические особенности на одной территории одинаковые.

Также важно определить, как будет использоваться чердачное помещение. Если нужно создать еще одну или несколько жилых комнат, тогда высота крыши будет большей, чем минимально допустимая.

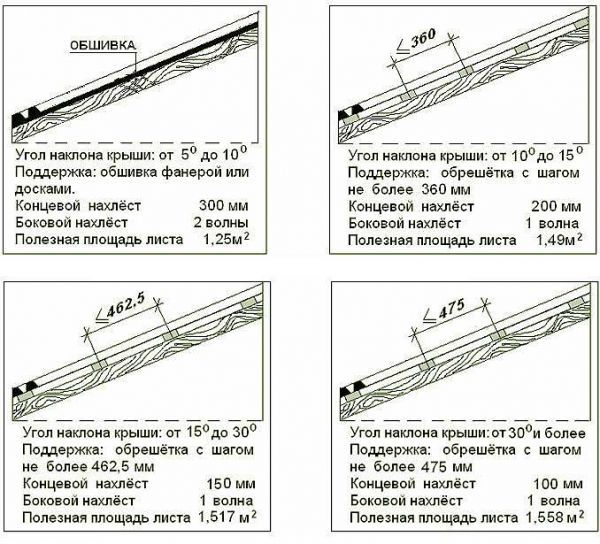

Существует несколько видов крыш из профлиста:

• Малоуклонные (14° и меньше). Вертикальный нахлест материала составляет 20 см, а стык выполняется в три волны.
• Среднеуклонные (15-30°). Нахлест по вертикали делается в 15-20 см и перекрытие в 1 или 2 волны.
• Крутоуклонные (30° и выше). Минимальный нахлест — 10-15 см, а перекрытие — в одну волну.

Как видно, уклон крыши влияет также и на расход кровельного материала. Если учесть все строительные нормы и правила, а также правильно определить снеговые и ветровые нагрузки, можно создать оптимальный угол наклона кровли для строящегося здания.

Расчет и рекомендации по уклону кровли из металлочерепицы

Правильный уклон кровли из металлочерепицы – это требование скорее практическое, нежели эстетическое. Именно от него зависит работоспособность крыши, степень защищенности дома от атмосферных воздействий, например, осадков или ветра, эксплуатационный срок и расход материалов. Возможно, кому-то покажется, что угол наклона крыши – понятие унифицированное. Однако, это совсем не так.

Уклон кровли из металлочерепицы имеет важное значение. Если учесть особенности этого материала, то, можно сказать, что даже большее по сравнению с другими. К тому же он менее гибок.

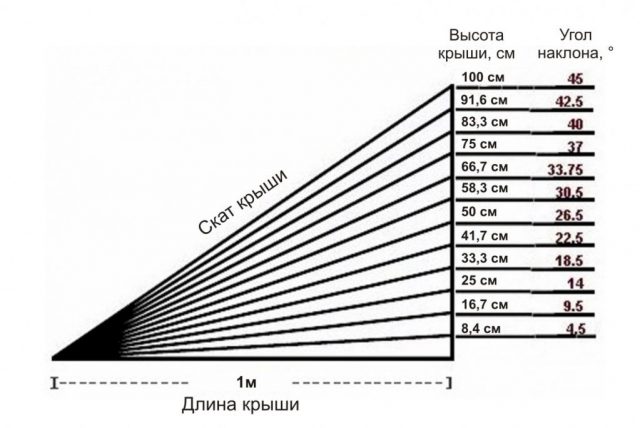

Как определить уклон кровли: по геометрическим размерам или в градусах ↑

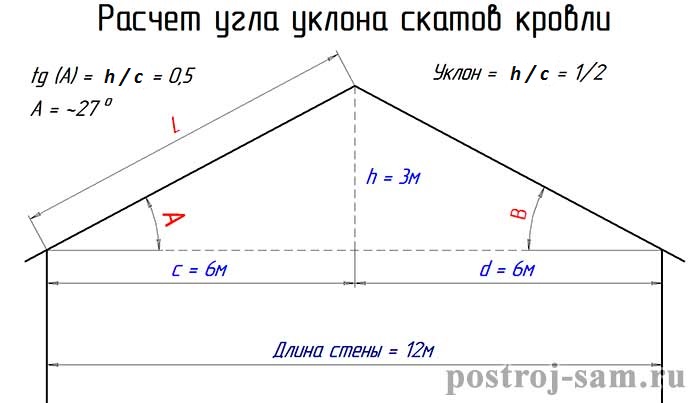

Для расчета наклона крыши из металлочерепицы по ее размерам, например, для двухскатной крыши с одинаковыми скатами пользуются следующим соотношением:i = H / (1/2L), где i– это искомый уклон, H – расстояние от перекрытия до конька, то есть высота стропильной конструкции стропил, L — размер дома по ширине. Также принято выражать уклон кровли в процентах. Для этого полученное по формуле значение умножают еще на 100.

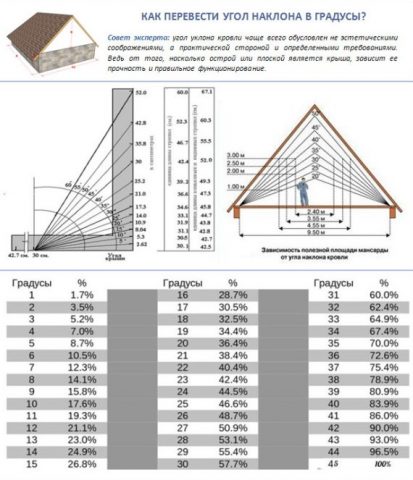

Не менее часто при расчетах может понадобиться значение уклона в градусах. Он выражается простейшей тригонометрической функцией arctg. Особой нужды в переводе единиц нет, так есть соответствующие готовые таблицы.

Такой расчет можно проводить и для двух-, и для односкатной крыши с той лишь разницей, что во втором случае, в отличие от двухскатной с симметричными скатами, в расчет берут полную длину пролета. Если крыша с неравнозначными скатами, используют значение расстояния до точки проекции конька на перекрытие, при это угол наклона определяют в отдельности для каждого ската.

Для кровель со сложными конструктивными узлами и большим количеством перепадов, которые мешают выполнить замеры точно,  применяют поправочный коэффициент уклона кровли касательно ее проекции по горизонтали.

Минимальный уклон кровли из металлочерепицы (СНиП) определен равным 12° (длина ската 6 м). Нужно отметить, что использовать такую величину угла можно исключительно в идеальных условиях, иначе говоря, без снега и дождя. Такой наклон обеспечивает минимальные ветровые нагрузки, однако при этом нагрузка снежного покрова будет максимальной, поскольку маленький наклон не позволит выпавшему снегу скатываться вниз под собственным весом.

Рекомендуемый уклон кровли со стороны производителей данного кровельного материала чуть больше – от 14°. Впрочем, и в этом вопросе есть исключения. Например, есть несколько моделей компании Ruukki (Финляндия), которые допущены к использованию для покрытия крыш в 11°. Поэтому необходимо ознакомляться со спецификацией на используемые материалы.

По каким критериям выбирают наклон крыши ↑

Небольшая крутизна имеет свои определенные плюсы. Например,

• экономичность, так как расход материалов уменьшается,
• уменьшается не только вес конструкции, но и ее парусность – а это значит, что риск повреждения в результате шквальных ветров минимальный,
• простое обустройство водоотведения.

Однако вместе с тем:

• резко возрастает необходимость герметичности покрытия. Подобный наклон не в состоянии обеспечить защиту дома от проникновения:через места стыков отдельных листов металлочерепицы и места крепления дождевая вода может довольно просто просочиться внутрь – ведь она падает под более большим углом.
• повышаются требования к очистке снега с поверхности крыши. Если с крутых его может, скажем, сдуть ветер, то на пологих он, скорее всего, задержится. И если конструкция окажется недостаточно прочной, то при большом количестве снега она может даже обрушиться.
• обрешетка получается более тяжелой, усложняется крепление элементов кровли.
• невозможно создать большие чердачные помещения, мансарды и другое.

Не очень подходит металлочерепица и для остроконечных кровель. Угол в 45° прекрасно подходит для самопроизвольного схода снежного покрова. Однако здесь есть другой нюанс – немалый вес самого покрытия, из-за чего оно, в свою очередь, может сползать со ската. Единственным выходом в этом случае будет дополнительный крепеж каждого элемента покрытия к обрешетке.

Следует также заметить, что с увеличением крутизны ската, как и при усложнении геометрической формы всей крыши, возникает необходимость в дополнительном расходе материала.

Таким образом, получается что нужно искать решение где-то в середине между очень крутой и очень пологой крышей.

Испытания, проводимые на заводах-производителях, как и многолетняя практика использования в строительстве металлочерепицы, показали, что оптимальный уклон кровли из данного материала равен 22 градусам. В этом случае с нее прекрасно стекает вода, а снег практически не задерживается.

На выбор наклона ската влияет также форма крыши:

• для односкатных рекомендуется 20–30°;
• для двухскатных, соответственно,20–45°.

• если нет, то снега будет больше;
• если да, то количество снега уменьшается, но достаточно теплоизоляцию усилить, как слой снега, естественно, начнет расти.

Важно расчет уклона кровли делать до теплоизоляции, чтобы в дальнейшем не возникло никаких проблем со скоплением снега.

© 2019

Уклон крыши для металлочерепицы

Этот материал для строительства имеет небольшой вес, и его достаточно просто можно монтировать. И какой же на самом деле минимальный допустимый уклон металлочерепицы для кровли? Многие задаются этим вопросом.

Скаты крыши совмещаются с уклоном, и это делается для того, чтобы побыстрее удалялись осадки, которые выпадают в качестве снега и дождя.

Так только изначально может показаться, что есть унифицированные углы минимального показателя наклона стройматериала.

Но есть также несколько факторов, которые влияют на показатель наименьшего уклона крыши из металлочерепичной конструкции. И эти особенности необходимо обязательно учитывать еще в начале планировки кровли.

К таким факторам, влияющим на показатель уклона кровли из металлочерепицы, относятся:

1. Нагрузка, поступающая от ветра, которая рассчитывается от силы порыва ветра, характерного для данной территории, а также всей площади кровли крыши. Необходимо учитывать и то, что ветер может быть разным, от чего бывают и различные катаклизмы. И эти информационные данные несложно найти в специализированных источниках.
2. Снеговая нагрузка. Это снег, скапливающийся по всей поверхности крыши до тех пор, пока он не сползет или не растает. Осадки снега, которые выпадают на определенной территории, тоже можно узнать из специализированных источников. И если этого не делать, то есть вероятность большого риска неправильности расчетов, что влечет за собой повреждения кровли из металлочерепицы от веса снега.
3. Трубы для отопления и теплоизоляции. Их наличие в доме и на поверхности всей площади конструкции тоже влияет на минимальный уклон кровли. Так, часто можно наблюдать ситуацию, когда в соседних домах с примерно одинаковым уклоном крыши содержится разное количество осадков снега. И на том строении, где толщина снега чуть больше, это свидетельствует о том, что крыша из металлочерепицы находится без прогрева. В обратном случае, когда наблюдается меньший слой осадков, кровля имеет прогрев.

Если усиливать теплоизоляцию, то, соответственно, слой снега на крыше из металлочерепицы будет гораздо выше.

Как найти минимальный угол наклона скатов металлочерепичной крыши?

Могут быть проблемы со скоплением большого количества снега в том случае, если уклон рассчитывается до того момента, когда осуществлялся монтаж теплоизоляции.

Влияние влаги и формы кровли на конструкцию крыши

1. На минимальный уклон кровли из металлочерепицы влияет и влага, и ее количество. Если же уклон будет менее чем 22 градуса, то всегда возникает возможность протекания воды через стыки.
2. На определение угла наклона крыши также влияет форма конструкции. Желательно под уклоном 20-30 градусов делать односкатную конструкцию крыши, а под углом 20-45 градусов – для двухскатной конструкции.

Виды кровли в зависимости от угла уклона крыши

Существует 4 основных типа крыш в зависимости от угла наклона:

• 3-10° — плоские
• 10-30° — пологие
• 30-45° — скатные
• 45-60° — высокие

Как сделать расчет угла наклона крыши

При проектировании дома расчет угла наклона крыши — обязательный этап, поскольку от уклона ската зависят нагрузки на кровлю. И не только они. Но иногда нужно рассчитать уклон крыши и для уже построенного дома — например, если планируется реконструкция кровли, а проектная документация утеряна.

В этой статье мы расскажем и о том, как рассчитать наклон крыши существующего дома, и о вычислении и подборе оптимального уклона кровли для строящегося здания. Максимально подробно и с наглядными примерами.

Какие факторы оказывают воздействие на крышу?

Основные факторы, негативно воздействующие на состояние и долговечность металлочерепицы, подразделяются на три вида:

Кратковременные

• вес людей и стройматериалов, при устройстве и обслуживании кровли;
• нормативные снеговые нагрузки;
• температурные климатические воздействия;
• ветровые нагрузки.

Длительные

• снеговые нагрузки ниже установленной нормы;
• воздействие вследствие деформации несущего основания.

Особые

Правильный расчёт всех составляющих при устройстве стропильной системы гарантированно обеспечивает сопротивление металлочерепичного покрытия максимально допустимым перегрузкам.

Листы профилированного металла обладают достаточной жёсткостью, поэтому при монтаже не требуется сплошной обрешётки. Но при устройстве стропильной системы необходимо верно рассчитать шаг и угол наклона стропильной ноги.

Расчеты угла наклона крыши

Все зависит от высоты конька и от того, каким функционалом будет обладать чердак здания. Если в планах сделать его нормальным жилым помещением, то расчет происходит примерно так:

Схема

Ширина фронтона металлочерепицы составляет, допустим, 6 метров. Далее ширину металлочерепицы необходимо разделить пополам (6 : 2 = 3). Высота крыши в коньке, как правило, стандартна, ее значение составляет 1,8 м.

Дальше нужно определить синус угла, он равен отношению прилежащего катета к противолежащему.

Используя формулу, высчитываем синус и получаем следующее:

SinA = a / b = 3 / 1,8 = 1,67

Оптимальные значения

Крыши из металлочерепицы – относительно новое конструктивное решение, поэтому технология ее монтажа и эксплуатации нечетко регламентируется СНиП. Информацию о том, каким должен быть минимальный уклон крыши предоставляет производитель, так как этот показатель напрямую зависит от технических характеристик самого материала. Этот показатель рассчитывается в соответствии с толщиной, несущей способностью и способом укладки кровельного покрытия.

• Согласно СНиП минимальный угол наклона кровли из металлочерепицы, если длина ската 6 метров, должен быть не менее 14 градусов.
• Допустимый уклон для крыши из металлочерепицы находится в пределах 14-45 градусов.
• Оптимальный угол наклона, обеспечивающий эффективное отведение осадков при меньшей пощади скатов, должен быть 22 градуса.

Оптимальный угол наклона для металлочерепицы

Выбор конструкции кровли

Важно! Минимальный уклон крыши из металлочерепицы, который допускают производители, составляет 11 градусов. Некоторое марки материала можно укладывать, даже если крутизна скатов 10 градусов. Уменьшения этого показателя позволило добиться использование новых, более гладких полимеров и более прочной стали для производства кровельного покрытия.

Как правильно рассчитать оптимальный уклон?

Для точного расчёта угла наклона необходимо знать два размера:

• высоту стропильной конструкции, иначе говоря, вертикальное расстояние от верха парапета, на который опирается стропильная нога, до конька;
• ширину самого дома.

Для односкатной кровли уклон будет составлять величину, полученную от деления высоты конструкции на расстояние ширины дома. В случае расчёта двухскатной крыши берётся высота и делится на половину ширины дома. Поскольку принято уклоны выражать в процентном соотношении то полученная цифра умножается на 100.

Для получения более точного результата использовать в качестве точки отсчёта расстояния до конька не плиту перекрытия, как многие ошибочно считают, а именно верх парапета, как основания для опоры стропил.

На практике существуют варианты устройства кровель, минимальный уклон для металлочерепицы меньше 10 градусов. К таким исключениям применяются особые рекомендации по строительству.

Шаг металлочерепицы в зависимости от угла наклона кровли

В виду повышенной снеговой нагрузки делается усиленная конструкция стропильной системы с устройством сплошной обрешётки. На неё при соблюдении всех норм укладывается водоизоляционный ковёр. При укладке под поперечные и продольные стыки листов устанавливаются специальные прокладки.

Как определить угол наклона крыши в вашем регионе

Для расчёта прочности кровельной конструкции и количества необходимого материала нужно знать оптимальный. Надо учесть ряд обстоятельств, в числе которых:

1. проектируемое количество скатов;
2. используемое подкровельного пространства;
3. Показатели экономичности;
4. вес конструкции.

Казалось бы, чем круче скат, тем лучше, но это ведёт к увеличению расхода материала и повышенному весу, а также к большой ветровой нагрузке на сооружение. Поэтому и существует такое понятие, как оптимальный угол наклона кровли из металлочерепицы.

Небольшой наклон, около 10-12 градусов, имеет свои недостатки, которые требуют увеличения рядности обрешётки и усиления стропил, в связи с возросшей снеговой нагрузкой. Кроме того, следует позаботиться об улучшенной гидроизоляции и необходимости увеличить нахлест листов. Это делается с целью предотвращения протечек на стыках при пологих скатах. Кровли такой конструкции наилучшим образом подходят для южных регионов, где снежный покров не имеет большого веса, а среднегодовая температура не слишком низкая. В летний период пологие крыши меньше прогреваются, что создаёт в жилище комфортные условия для существования.

Крутые скаты, в пределах от 30 до 45 градусов, более подходят для регионов с более низкими температурами и частыми снегопадами, но при этом надо учитывать возрастающую ветровую нагрузку на кровлю и здание в целом. Важным является и учёт прочностных характеристик металлочерепицы, которые закладывает производитель материала. Крепить листы, в случае крутых скатов, надо чаще, чем обычно, потому, что они склонны к сползанию под действием силы тяжести. Чем больше угол наклона крыши, тем более трудоёмкой при монтаже и менее экономичной она получится.

Какой же оптимальный угол наклона кровли рекомендуют производители этого строительного материала? После проведённых испытаний, предприятия, выпускающие металлочерепицу, рекомендуют использовать её при наклоне ската от 11 до 45 градусов. При этом наиболее приемлемым является угол наклона от 12 до 22 градусов. Строительные нормы и правила не дают чётко выраженных рекомендаций по этому поводу, но предпочтительным, при длине ската около 6 метров, является угол наклона равный 14 градусам. Мы подошли к выбору наиболее экономичного способа покрытия крыши, который определяется таким понятием, как минимальный уклон кровли из металлочерепицы.
