Считается, что идея оформления гирляндами ёлки впервые была реализована в Америке. Рождественская ёлка засверкала огоньками в 1895 году перед Белым домом. С тех пор во многих странах существует традиция украшать таким светящимся декором не только новогодние деревья, но и фасады домов, ландшафтные объекты, деревья во дворе и т.д.
Типы LED гирлянд
Светодиодная гирлянда «Бахрома»
Светодиодная электрогирлянда характеризуется такими параметрами как мощность, число светодиодов, схема строения, длина.
По конструкции изделия бывают:

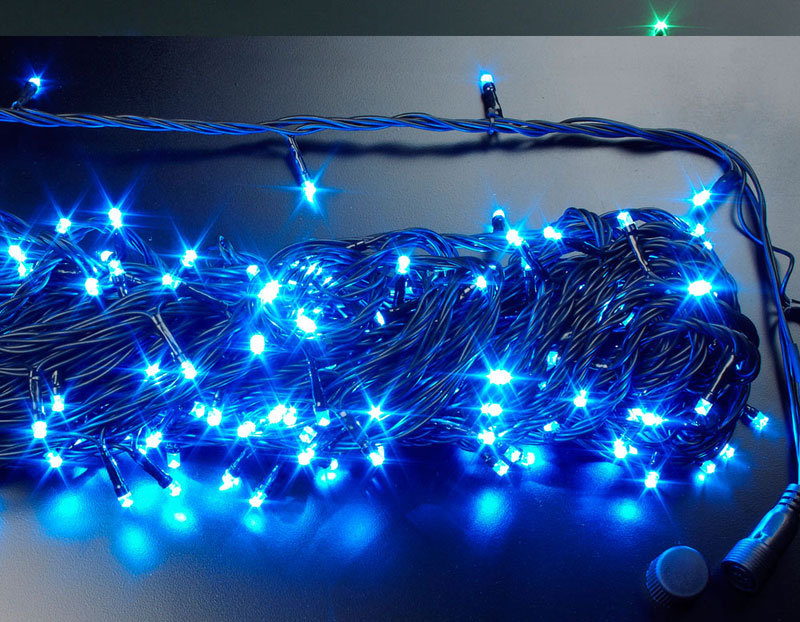

- Традиционные. Представляют собой нить, на которой закреплены диоды. Имеют длину 5-12 метров.
- Световые занавесы — «дождь» или «водопад». Несколько светящихся нитей закреплены через определенный промежуток на одной.
- Бахрома. Гирлянда-штора на окно светодиодная является разновидностью дождиков, отличается меньшей длиной и разным уровнем нитей.
- Световые сетки. Нити соединены в сеть.
- Гирлянды для деревьев, которые называются клип-лайт.

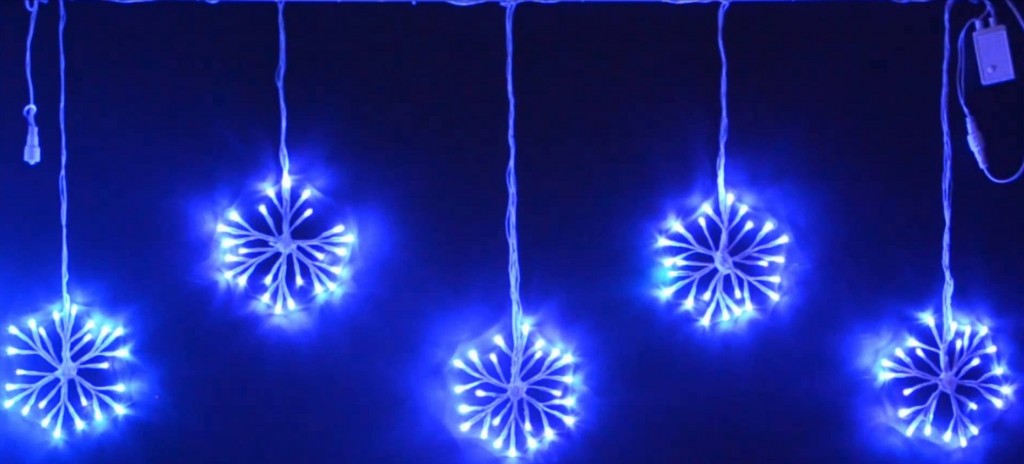

- В форме шаров и сосулек.
Каждый из перечисленных видов находит свое применение в разных сферах.
Классифицировать гирлянды можно и по типу питания. Есть устройства, которые питаются от сети – их просто нужно включить в розетку. Изделия второго типа требуют подключения через понижающий трансформатор, так как работают от напряжения 12 В или 24 В. Они более безопасны – даже при повреждении изоляции человеку не угрожает опасность.
Схема, устройство и принцип работы контроллера для гирлянд
Для успешного ремонта контроллера для гирлянд и дюралайта своими руками нужно знать его электрическую схему, принцип ее работы и устройство контроллера.
Обращаю ваше внимание, что в статье приведена инструкция ремонта контроллеров, с выходным напряжением 220 В, не предназначенного для подключения RGBсветодиодных лент на напряжение 12 В или 24 В. Ремонту светодиодных лент посвящена статья «Ремонт контроллера светодиодной ленты».
Электрическая схема и принцип работы контроллера
Электрическая схема очень простая и в ней разберется даже человек, не имеющий специальных знаний. На чертеже показана схема светодинамической системы. Она состоит из двух частей – контроллера и гирлянд.
Питающее напряжение из сети переменного тока напряжением 220 В поступает через сетевую вилку на выпрямительный мост, состоящий из четырех диодов VD1-4. Сглаживающий конденсатор отсутствует, так как для работы тиристоров нужно изменяющееся напряжение.
Выпрямленное напряжение положительной полярности (+) с диодного моста поступает на общий провод гирлянды и через резистор R2 на 10 вывод микропроцессора DD1 типа Q803. Для сглаживания пульсаций после резистора установлен электролитический конденсатор С1.
К отрицательному выводу (–) диодного моста подключен конденсатор С1, вывод 2 микропроцессора и катоды тиристоров VS1-4.
Для формирования управляющего напряжения для подачи на управляющие электроды тиристоров на вывод 1 DD1 через резистор R1 подается напряжение непосредственно от одного из сетевых проводов.
Кнопка SA1 предназначена для выбора светодинамических режимов работы системы. При каждом кратком нажатии включается следующий световой эффект. В простых контроллерах обычно запрограммировано 8 вариантов свечения гирлянды.
Управляющие выводы тиристоров VS1-4 подключены к выходам микропроцессора 3-6. Когда уровень положительного напряжения на выходе микросхемы превысит 2 В относительно катода (k), тиристор открывается и на гирлянду подается питающее напряжение.
Устройство и конструкция контроллера
Простой китайский контроллер состоит из двух половинок корпуса, между которыми размещена печатная плата из фольгированного гетинакса.
Подводящие питающее напряжение провода и идущие на гирлянды соединены с печатной платой контроллера путем пайки непосредственно к контактным площадкам печатных проводников.
Кнопки для переключения режимов работы встречаются псевдосенсорные и механические. На фотографии слева – псевдосенсорная, на торце толкателя кнопки нанесен слой токопроводящей резины. При нажатии на кнопку токопроводящая резина замыкает не покрытые лаком расположенные рядом проводники печатной платы, и сигнал управления поступает на микропроцессор.
В контроллере установлен бескорпусной микропроцессор, который распаян на отдельной печатной плате. Такие микросхемы в народе называют «клякса». Печатная плата с микропроцессором вставляется в прорезь печатной платы контроллера и удерживается за счет пайки печатных дорожек.
Светодиодные и с лампами накаливания гирлянды припаиваются непосредственно к плате контроллера. Для шнуров дюралайт, в связи с его конструктивными особенностями, конец кабеля снабжается круглым (для круглого) или плоским (для плоского) разъемом. Количество штырей зависит от количества в дюралайте цепочек светодиодов или лампочек.
Гирлянды с параллельным включением ламп
Избежать жёсткого ограничения на количество ламп в одном контуре возможно, перейдя от последовательного включения ламп к параллельному. В этом случае каждая лампа независимо питается от общего источника питания, и соответственно её перегорание не повлияет на работоспособность остальной гирлянды (рис. 5):
Особенно данная схема подходит для гирлянд с лампочками, рассчитанными на работу от сетевого напряжения, например неоновыми (в этом случае каждая из ламп подключается параллельно к общей цепи через небольшой балластный резистор). Примером такой гирлянды могут служить, например, «Неоновые свечи» или львовский «Сюрприз» (рис. 6).
Однако чтобы включить по такому принципу миниатюрные лампы накаливания (максимальное рабочее напряжение которых не превышает 36В), их необходимо запитывать от трансформатора или блока питания, обеспечивающих нужное напряжение. Примером такой гирлянды является «Гирлянда ёлочная мигающая» ленинградского производства (рис. 7):
В этой гирлянде применены мигающие лампы МНМ6,3-0,3 со встроенным биметаллическим контактом, за счёт чего обеспечивается независимое мигание каждой лампы в отдельности, что в совокупности создаёт довольно необычный эффект.
Главным недостатком гирлянд параллельного типа с лампами накаливания является довольно высокий рабочий ток, равный N × (ток одной лампы), в отличие от гирлянд последовательного типа, у которых ток всегда будет равен току одной лампы. Это означает, что при прочих равных гирлянда с параллельной схемой должна иметь более мощный источник питания и более толстые провода. К тому же, гирлянды этого типа очень чувствительны к короткому замыканию в патронах или цоколях ламп, которое может не просто привести к погасанию всей гирлянды, но и к выходу из строя источника питания или срабатыванию защитного автомата электросети.
Как мы видим, параллельное включение теоретически вроде бы позволяет создавать гирлянды с любым количеством ламп, однако на практике оно всё же ограничивается приемлемой мощностью (и соответственно размерами) источника питания, а также толщиной использованных проводов. Это обстоятельство привело к созданию следующего вида гирлянд.
Гирлянда для штор
Насколько гирлянда заполонит площадь штор – решать только вам. Кто-то предпочитает чтобы шторы подсвечивались целиком, и выглядели как ярко светящиеся шторы, кому-то достаточно пары одиночных гирлянд, а кто-то креативит, выкладывая на шторах световой рисунок.
На что крепить?
Способ крепления гирлянды к шторам зависит от её веса и вашей задумки.
- Если гирлянда не очень большая и легкая по весу, то прикрепить ее можно банально – на двухсторонний скотч. При этом если решили сделать основой крепления окно – для начала протрите спиртом нужное место. Можно установить подсветку и на саму штору, как спереди, так и за ней на окно.
- Более надежный вариант – фиксация с помощью пистолета с горячим клеем.
- Если же основа крепления – карниз, в ход могут идти крючки для тюли или нитки.
- Крепите на деревянную раму окна? Вбейте в нее не до конца маленький гвоздик.
- Если хотите, чтобы гардина была с подсветкой,крепить можно прямо на нее.
Что касается расположения, то подсветка штор бывает нижней или верхней.
Подключение
По видам подключения тоже есть различия. Если возле окна есть свободная розетка, выбирайте гирлянду, которая работает от электричества. Если же таковой нет, лучше выбрать гирлянду на батарейках. Последними, кстати, лучше запастись впрок, чтобы не остаться без волшебного настроения в самый неподходящий момент.
Эффект динамичного освещения возможен при использовании RGB-ленты, имеющей несколько сотен оттенков.

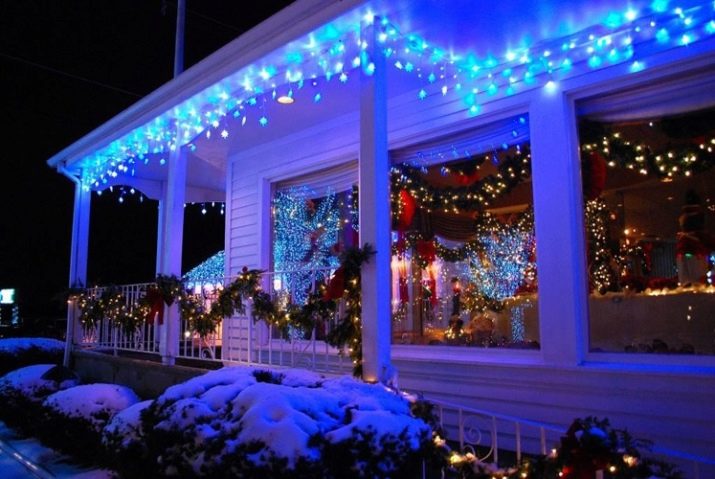

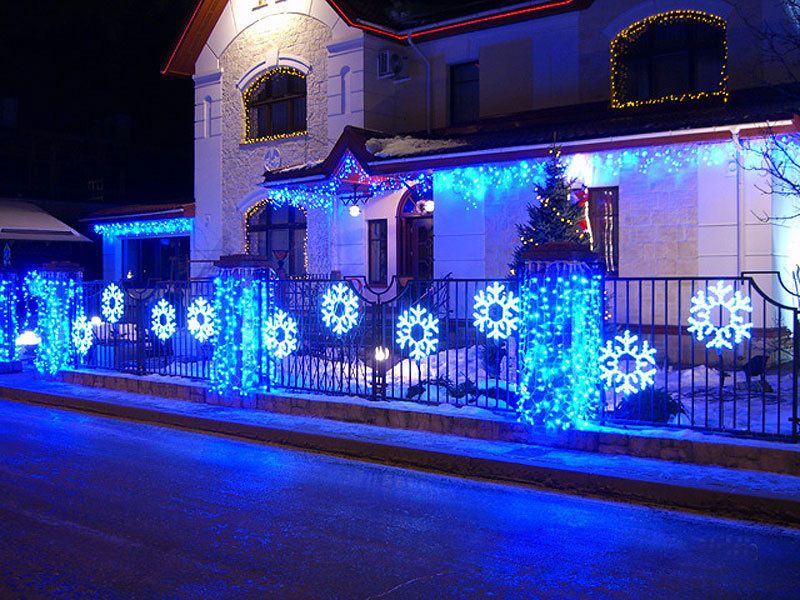

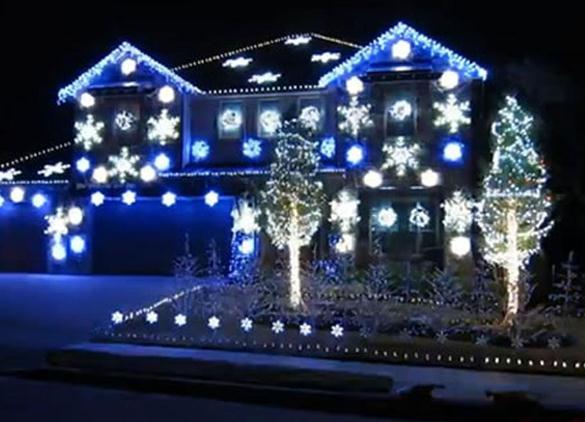

Технические характеристики уличных светодиодных гирлянд
Для декоративного освещения и украшения гирляндами на улице чаще всего используют гирлянды со светодиодными микролампами.
Этот вид декоративного света завоевал рынок по ряду причин. Среди преимуществ LED светодиодов над обычными лампочками накаливания есть такие:
- По сравнению с лампами накаливания, срок службы светодиодных лампочек больше 5 раз.
- Они лучше защищены от механических повреждений за счет пластикового корпуса и отсутствия нити накаливания.
- Во время работы они потребляют значительно меньше электроэнергии.
- Светодиодная гирлянда по весу уступает аналогу с лампами накаливания.
- За счет параллельного соединения LED лампочек перегорание одной из них не выведет из строя остальные. Противоположная ситуация с классической гирляндой, в которой соединение светящихся элементов последовательное.
Насадки на светодиодные лампочки позволяют превращать яркие точки в звездочки, шарики, цветочки, виноград, сердца и другие необычные формы.
Режимы работы светодиодных гирлянд
Режим работы декоративной световой гирлянды может иметь несколько вариаций и комбинаций, который зависит от модели:
- фиксинг (fixing) – статичное свечение без анимации;
- чейзинг (chasing) – плавное зажигание лампочек и такое же постепенное затухание. При помощи контроллера создаются такие композиции как световые водопады и переливы;
- мерцание (flash) – мерцает каждый 5-й или 7-й диод в гирлянде. За счет этого эффекта гирлянда словно оживает;
- хамелеон (chameleon) – постоянная смена цвета диодов;
- мультичейзинг – сочетание нескольких режимов Управление светодиодами происходит при помощи контроллера.
Как отличить уличную гирлянду от комнатной?
У любой гирлянды существует показатель степени влагозащиты. Степень IP имеет две цифры (к примеру, IP65). Где 6 означает уровень защиты от проникновения мелких частиц, пыли, а 5 водонепроницаемость.
Согласно стандартам, для нормального функционирования гирлянды достаточно IP 44, но намного практичнее и безопаснее использовать варианты гирлянд с защитой IP64 или IP65.
Материалы изоляции гирлянды для улицы
Изоляция защищает гирлянду от попадания влаги и температурных перепадов, а так же других внешних воздействий.
Оболочка может быть изготовлена из:
- каучука;
- силикона;
- ПВХ.
Наиболее уязвимый материал – ПВХ, его температурный барьер -35° С, обмотка из силикона и каучука способна выдержать условия до -50° С.
Используя уличные гирлянды для освещения в помещении, следует не забывать о нормах освещенности, чтобы люди не утомлялись от декоративного светового украшения.
Отличие уличных гирлянд от интерьерных
Отличия можно разделить на внешние и качественные. К внешним можно отнести то, что уличные гирлянды отличаются большим разнообразием форм, размеров, и цветовой гаммой иллюминации. За счет набора улучшенных характеристик, наружные гирлянды стоят дороже, но могут быть использованы как на улице, так и в помещении.
Качественным отличием является температурная изоляция, защита от агрессивной окружающей среды. Уличные украшения могут работать при низких температурах, на что не способны аналоги для домашнего использования.
Идеи для украшения дома с помощью электрогирлянд
Гирлянды удивительно многофункциональны в плане возможностей для декорирования. Вы даже не представляете, сколько всего можно выдумать, имея в распоряжении даже самую простую гирлянду-нить! Предлагаем калейдоскоп идей для создания новогоднего праздничного настроения в доме.
Украсить гирляндой вы можете не только ёлку, но и:
-
обеденный стол, в качестве оригинального дополнения сервировки;
-
камин – можно разместить шнур с желто-оранжевыми огоньками, опутав поленья, или снаружи по фасаду камина;
-
изголовье кровати или стену над изголовьем;
-
люстру;
-
композиции в настольных и/или напольных вазах, а также любой другой арт-объект системы «круглогодичного» декора;
-
зеркало в прихожей или спальне – за счет отражения мерцание огоньков выглядит вдвойне эффектнее;
-
окно;
-
потолок — эффект звездного неба поможет создать гирлянда-сетка, растянутая по потолку. Равномерно распределенные по поверхности огоньки-звездочки могут быть белыми, желтыми, имитируя естественный цвет звёзд, воспринимаемый нашим глазом, или же красиво мерцать разноцветными огнями.
Если вы – творческая натура, предлагаем несколько креативных идей. Их реализация потребует немного больше времени, но результат будет абсолютно уникальным и эксклюзивным:
-
фотогалерея. С помощью скрепок развесьте по гирлянде, растянутой по стене в несколько ярусов, снимки небольшого формата – 9х13. Такой приём органично дополнит интерьер в стиле ретро;
-
светящийся коврик из дюралайта. Возьмите пряжу из шерсти и обвязывайте ее вокруг шнура, затем скрутите гирлянду спиралью — и получится очаровательный коврик;
-
звёзды. Понадобится белтлайт, фоамиран (пенопластовый лист) и ножницы. Вырезайте любого размера звезды, прорезайте по центру небольшой квадратик и надевайте макет звезды на круглую лампочку. Просто и очень необычно;
-
ёлка не стене. Потребуется гирлянда-нить, простой карандаш или обычное кусковое мыло и скотч, надежнее — двухсторонний ТМ 3, но может подойти и обычный – зависит от декоративного покрытия ваших стен. Предварительно сделайте разметку, чтобы наметить основные точки для фиксации и формируйте крону ёлочки;
-
снежные облака. Подготовьте несколько готовых бумажных шаров на металлическом каркасе (Paper Lanterns), леску, вату, клеевой пистолет, деревянную палочку, 2 крючка и гирлянду-нить белого или голубоватого цвета. С помощью клеевого пистолета на шары наклеивается вата, а шары фиксируются к деревянной палочке, которая с помощью лески цепляется за крючки с двух противоположных краев. Сзади импровизированных облаков фиксируется гирлянда, свисая вниз вдоль облаков. Включайте гирлянду – и наблюдайте, как бесконечно идет снег, искрясь и переливаясь!
Надеемся, что наша статья была полезной и поможет создать атмосферу праздника в доме в грядущие новогодние и рождественские праздники!
Классификация лент
LED принято классифицировать по целому ряду признаков.
Мощность
По мощности светильники разделяют на такие виды (мощность на погонный метр):
- 4,4 Вт;
- 7,2 Вт;
- 14,4 Вт.
Вид чипа
Светильники изготавливаются на SMD-диодах 2835, 3014, 3035, 3528, 5050, 5060, 5630. Последняя из указанных моделей — самая продвинутая в техническом отношении. Количество чипов на каждом погонном метре напрямую влияет на силу свечения и потребление электроэнергии.
Уровень защиты
Степень защищенности LED определяется буквенно-цифровым кодом:
- IP — Ingress Protection, что переводится как «степень защиты»;
- первая цифра после аббревиатуры указывает на уровень защищенности от попадания твердых частиц и пыли (цифры от 0 до 6);
- вторая цифра показывает, насколько электроприбор защищен от влаги (цифры от 0 до 8).
Влагозащитные и пылезащитные свойства светодиодной ленты определяют, насколько та или иная модель подходит для улицы. Особенность защищенных модификаций состоит в том, что LED находится в силиконе (в трубке).
Тип свечения
Существуют монохромные и многоцветные ленты. Монохромные модели дают свечение только в одном спектре: белом, желтом, синем, красном, розовом или оранжевом. Белый цвет также подразделяется на виды: дневной, чистый и теплый. Отличия белого цвета состоят в разной цветовой температуре.
Также предлагаются RGB-ленты на 220В. В отличие от стандартных LED, они не монохромные, а цветные. Такие модификации работают в разноцветном спектре, где возможно попеременное использование, например, красного и синего свечения. RGB содержат трехцветные диоды (обычно SMD 5050). Такие ленты оснащаются 4 контактами, а соединение производится при помощи RGB-контроллера. Благодаря контроллеру, можно менять цветовой спектр и регулировать скорость замены одного цвета на другой.
Рабочее напряжение
Светодиодные ленты выпускаются в таких вариантах напряжения: 12В, 24В, 36В и 48В. Наиболее распространены устройства, рассчитанные на постоянный ток напряжением 12 или 24В. Их маркируют: DC12V или DC24V. Самыми популярными являются 12-вольтовые ленты.
Блок питания и контроллер приобретают, основываясь на показателе напряжения модели. Блок питания предназначен для преобразования сетевого напряжения (220В) переменного тока в напряжение нужной величины (12, 24, 36 или 48В) постоянного тока.
При выборе блока питания также принимают во внимание мощность LED. Этот показатель прямо связан с плотностью диодов и длиной ленты. Показатель мощности ленты определяется на метр ее длины. При необходимости покупки многометровой ленты, показатели мощности на один погонный метр складывают между собой.
Блок питания должен иметь запас мощности. Достаточным считается 30-50%-е превышение уровня мощности блока над аналогичным параметром светодиодной ленты.
Количество светодиодов
На каждом погонном метре светодиодной ленты может находиться от 30 до 240 единиц диодов. Количество светодиодов определяет яркость свечения LED.
О количестве диодов на метр можно судить по модели светильника:
- 3528 — 60, 120 или 240 штук;
- 5060 — 30, 60 или 120 штук.
Первая цифра указывает на модель со стандартной плотностью, вторая — на двойную, а третья — на двухрядную ленту с удвоенной плотностью.
Другие параметры ленты
Светодиодные ленточные светильники различают по типу конструкции. Они могут быть гибкими или жесткими. Отличия кроются в основании под диоды.
По типу установки ленты делят на самоклеющиеся и без клеевого слоя. Самоклеющиеся модели гораздо удобнее в применении, так как их можно разместить на любой поверхности.

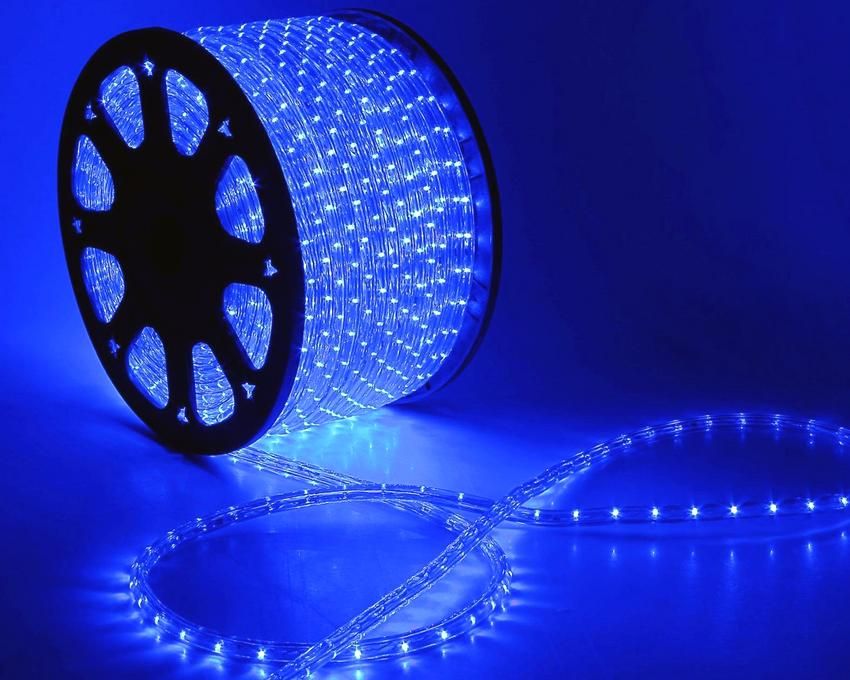

В последние годы стали популярны LED типа дюралайт. Они представляют собой шнур, выполненный из прозрачного полимерного материала. Внутри него расположены световые диоды. С внутренней стороны шнура имеется поливинилхлоридный слой, защищающий конструкцию от внешних воздействий.
Не светит часть гирлянды
Когда полностью не работает какой-либо из каналов на гирлянде, причины может быть две.
Например, пробой на одном из тиристоров или диодов отвечающих за него. Чтобы убедиться в этом наверняка, просто отпаиваете проводок этого канала на плате со своего места и подключаете туда соседний канал, заведомо рабочий.
И если при этом другой канал, также перестает работать, то значит проблема не в самой гирлянде, а в компонентах его платы — тиристоре или диоде.
Проверяете их мультиметром, находите подходящие по параметрам и меняете.
