Как правильно сделать дренаж вокруг дома

Общие сведения о дренажной системе вокруг дома

Не стоит путать процесс обустройства дренажа вокруг дома своими руками с выполнением гидроизоляции. Эти два понятия несовместимы, но при этом обе технологии не исключают друг друга. В комплексе они позволяют создать надежную защиту основания жилого здания от воздействия влаги.

Устройство дренажной системы для частного дома

Организация дренажной системы для дома, или как ее еще называют – системы водоотвода, дает возможность снизить уровень воды на территории загородного участка или вовсе устранить лишнюю жидкость.

Обратите внимание! Опасность подтапливания вероятна как с наружной стороны, так и с внутренней. Снаружи на основание могут воздействовать паводковые воды, скопления осадков. С внутренней стороны подтапливание вызывают грунтовые воды, если они пролегают близко к поверхности. В этом случае пригодится гидроизоляционная защита.

Даже качественно выполненная гидроизоляция не способна должным образом защитить основание жилого дома, его цокольную часть и подвальное помещение от проникновения воды на протяжении длительного срока. Долговременное воздействие влаги в конечном счете выявляет слабые места и прорехи в гидроизоляции. Без дренажа фундамента при высоком уровне грунтовых вод просто не обойтись.

Целесообразность устройства дренажа вокруг дома

Постоянное воздействие влаги способно не только разрушить бетонную основу здания, но и спровоцировать появление других негативных факторов воздействия. К таким факторам относятся гнилостные процессы, развитие грибков и других микроорганизмов, которые могут жить в несущих конструкциях здания.

Пристенный дренаж необходим для отвода от фундамента грунтовой, дождевой и талой воды

К такому результату может привести как отсутствие дренажа фундамента дома, так и ошибки, допущенные при расчетах или непосредственном монтаже системы. Даже если такая проблема уже имеет место, это не значит, что ситуацию нельзя исправить. Преимущество подобной системы заключается в том, что монтаж пристенного дренажа фундамента можно осуществить даже после того, как все строительные работы по возведению здания уже окончены.

Установка дренажных систем для частных домов целесообразна в таких случаях:

1. Участок имеет низинный характер расположения – чем ниже размещена территория по отношению к окружающему ландшафту, тем актуальней становится проблема отсутствия системы дренирования.
2. Качество почвы не позволяет происходить впитыванию влаги в землю в естественном режиме – суглинистые и глинистые варианты почв замедляют процессы естественного снижения уровня воды на участке.
3. Для местности характерен высокий уровень осадков – ливневые воды собираются на поверхности в таком количестве, что просто не успевают выводиться природными путями.
4. Грунтовые воды расположены слишком близко к поверхности.

Проектирование дренажа фундамента жилого здания

Обратите внимание! Схемы дренажа вокруг дома должны учитывать наличие на участке водонепроницаемых покрытий. К таким поверхностям относятся дорожки, автомобильные въезды и площадки для отдыха, имеющие асфальтовое или мощеное плиточное покрытие.

Виды дренажных систем

Дренирование строительной площадки может быть реализовано с помощью следующих технологий:

• Обустройства пристенного дренажа, в процессе которого предполагается укладка дренажных труб по периметру фундамента и засыпка пазух траншеи дренажным грунтом. Причем трубы закладывают ниже подошвы основания и, соединив в единую сеть, выводят в особый колодец.
• Обустройства кольцевого дренажа, в процессе которого осушается пространство вокруг уже выстроенного основания. Эту технологию можно использовать даже в том случае, если основание дома уже дополнено отмосткой. То есть, кольцевой дренаж можно обустроить в любой момент и возле любого основания.
• Обустройство отсекающего дренажа, в процессе которого осушается пространство под фундаментом, возведенным на склоне. Такая технология практикуется очень редко, поскольку на пологих стройплощадках, чаще всего, обустраивают свайные основания, которым не страшны ни высокая влажность почвы, ни большая глубина промерзания грунта.

Поэтому, далее по тексту, мы рассмотрим технологию строительства только пристенного и кольцевого дренажа.

Как делается пристенная система дренажа?

Технология обустройства пристенного дренажа способна оградить от излишней влаги не только подошву фундамента, но и заглубленную часть основания. Кроме того, пристенный дренаж работает еще и в качестве регулятора, подавляющего подъем уровня грунтовых вод.

Строительство дренажной системы пристенного типа происходит по следующей схеме:

• На дне готового котлована (как вариант – траншеи), вдоль периметра будущего фундамента, в полуметре от стен основания, на дне котлована, выкапывается кольцевая траншея, глубиной в 30-50 сантиметров.
• Вдоль по склону строительной площадки, ниже фундамента, роется траншея под  магистральную трубу, заканчивающаяся котлованом для дренажного колодца. Глубина магистральной траншеи должна быть на 20-30 сантиметров больше, чем у дренажной.
• В дренажную траншею засыпается 10-сантиметровый слой гравия, на который укладывают дренажную трубу. Причем труба должна иметь уклон, по направлению к центральной магистрали, не менее чем полсантиметра на один погонный метр трубопровода. То есть, толщина первичной гравиевой подсыпки может варьироваться, исходя из уровня уклона.
• После монтажа дренажной трубы в магистральной траншее обустраивается первичная гравиевая подушка, на которую уложат магистральную трубу отводной системы. Стык между дренажной и магистральной трубами оформляется тройником.
• На следующем этапе, сооружается дренажный колодец, к которому подсоединяется магистральная труба отводной системы.
• По завершению монтажа дренажного трубопровода кольцевую и магистральную траншеи засыпают гравием до уровня подошвы фундамента. Причем или сама труба, или вся гравиевая подсыпка должны огораживаться от грунта прослойкой из геотекстиля. Это увеличит срок службы дренажа фундамента.

Следующий этап строительства пристенного дренажа реализуется уже после возведения и завершения гидроизоляции стен фундамента. Он заключается в засыпке пазух между стеной основания и краем котлована особым, дренирующим грунтом. Ну а финальный этап – сооружение влагостойкой отмостки, защищающей дренирующий грунт от атмосферной влаги, ставит в процессе обустройства пристенного дренажа финальную точку.

Как делается кольцевой дренаж фундамента?

Строительство кольцевого дренажа выполняется по тем же правилам, что и обустройство пристенного варианта. Только, в отличие от вышеописанного способа, кольцевой дренаж возводят вокруг уже готового основания с завершенной отмосткой. Поэтому дренирующую траншею роют на расстоянии полутора-двух метров от края отмостки.

В итоге, процесс обустройства кольцевого дренажа выглядит следующим образом:

• На расстоянии 1,5-2 метра от стен (или отмостки) фундамента роется траншея, заглубленная в грунт до уровня подошвы фундамента. От нижнего (по уровню рельефа участка) края траншеи роется отвод под магистральную трубу и обустраивается котлован под дренажный колодец.
• На дне кольцевой и магистральной траншей формируется еще одна выемка грунта, глубиной в 30-40 сантиметров.
• На дне этой выемки раскатывают геотекстильную пленку, поверх которой подсыпают слой гравия. Толщина первичной гравиевой подсыпки зависит от уклона в сторону дренажного колодца. Уклон определяется 5-миллиметровой разницей высоты торцов на метровом участке трубопровода.
• Далее, на подсыпку укладывают дренажную и магистральную трубу. На стыке дренажного и магистрального участка монтируют тройник, посредством которого оформляют переход между трубопроводами.
• После завершения строительства колодца трубы засыпают щебнем до уровня, равного глубине залегания подошвы фундамента.
• Поверх щебня укладывают (внахлест) края геотекстильной прослойки и засыпают траншею дренирующим грунтом.

Проведение работ

Схема сооружения защиты от излишней влаги цокольного этажа или фундамента в целом — не так уж и сложна, даже при выполнении работ своими руками. Устройство ее своими руками состоит из следующих этапов:

• используя лазерный нивелир и устанавливая вешки методом корректировки песчано-гравиевой подушки по толщине, создается равномерный уклон в сторону канавы-приемника или колодца для сбора отводимой воды;

• на подушку укладывается геотекстильное полотно, которое сверху присыпается слоем промытого гравия с углублением для дрен (дренажных труб) и соблюдением правильного уклона;

• на гравий укладываются дрены с отверстиями не больше размеров отдельных частиц гравия, чтобы не допустить засорения;

• после соединения труб между собой, проверяется общий уклон по всей длине системы, который должен показывать разницу в 2 см по высоте на погонный метр;

• предусматривается устройство вертикально установленной трубы на каждом повороте для облегчения промывки при загрязнении;

• все дрены плотно обматываются геотекстилем с фиксацией веревкой из капрона;

• обмотанные трубы засыпаются 15-20 сантиметровым слоем из гравия и сверху таким же слоем крупного речного песка для дополнительной фильтрации.

После выполнения всех этапов, оставшееся свободное пространство в дренажной канаве, можно засыпать обычным грунтом до уровня общей поверхности земли.

к оглавлению ↑

О создании дренажной системы (видео)

к оглавлению ↑

Требования к системе

Наименьшие затраты по времени и материалам требует установка дренажа для мелкозаглубленного фундамента, так как его закладка происходит на глубине не превышающей 80 см.

Осуществлять отрывку траншей при устройстве дренажей следует по следующим правилам:

• сечение траншей может быть в виде прямоугольника или трапеции (при сыпучем грунте);

• ширина траншей не должна превышать 40 см;

• дно траншей выравнивается (с удалением крупных камней и плотных комков грунта) и трамбуется;

• соблюдается наклон дна траншей (0,5-0,7 градуса на погонный метр) в сторону накопительного колодца;

• на дно траншей насыпается песчано-гравийная подушка слоем в 10-15 см для размещения на ней труб;

• трубы на дне траншей следует засыпать такой же толщины слоем из гравия или щебня.

Такие же работы проводятся и при сооружении кольцевого дренажа для фундаментов.

Нет похожих записей.

Подробности

Как устраивать дренажные траншеи перед монтажом системы

По СНиП и советам специалистов дренажную систему следует закладывать в специальные траншеи. При этом нужно соблюдать инструкцию. Прифундаментную траншею устраивают с помощью стенки подошвы с одной стороны и котлованного откоса котлована. В нее насыпают два вида грунта: смесь гравия и песка для проникновения влаги, и простой песок, который отобрали во время подготовки котлована.

Дренажный тип грунта следует укладывать вблизи стенок фундамента, применяя фиксацию с помощью балластного метода. Прифундаментный дренаж имеет слои, которые разделяются вертикально. На дно траншеи укладывают щебенку, внутри которой лежит труба для дренажа, затем водонепроницаемый слой земли.

Обводную траншею следует рыть отдельно на глубину в 0.5 метра ниже, чем подошва фундамента. Траншея заполняется слоями по горизонтали:

-щебенкой 0.5 метров (трубу для дренажа кладут внутрь).

-геотканью для защиты от образования ила на трубе.

-песком до края поверхности грунта.

Внимание! Сверху такую систему не защищают, это дает возможность применения системы дренажной обводки для отведения через нее атмосферных осадков.

Этапы монтажа дренажной системы при фундаменте

Первым делом ведутся земляные работы. При фундаментальном дренаже на дне фундаментальной ямы роют траншеи в форме квадрата размером 50 см на 50 см. Почву следует утилизировать. При обводном дренаже роют траншеи в удалении три метра от стенок основания, в глубину до низа фундамента, прибавляя к ней пятьдесят сантиметров, в форме трапеции, и оставляя ширину у дна пятьдесят сантиметров.

По окончанию земельных работ прокладывают трубопровод для дренажной системы. Трубы кладут вокруг фундамента по направлению в колодец для дренажа. Колодец располагают от фундамента на удалении минимум десять метров. До укладки труб следует построить колодец и выкопать траншею для системы.

Трубопрокаты кладут в траншею на подготовленную подушку из щебенки, слоем в 15 см. До щебня кладется геотекстильная мембрана, которая защищает от забивания фильтрующего слоя песком. Посредством подсыпки формируется наклон трубопровода в три – четыре градуса.

Трубопрокаты следует соединять уголками, входящее отверстие в систему отделывают тройником. После укладки труб в траншею подсыпают сорок сантиметров щебенки, укладывая сверху геотекстильное полотно.

Оставшееся пространство наполняют смесью для защиты от влаги. Она состоит из песка крупной фракции с гравием. Пристенная траншея заполняется смесью после проведения гидроизоляции по вертикали, и монтажа теплоизоляционого материала на основание.

Грунты и геологические условия

Тип почв земельного участка, на котором располагается баня во многом определяет и тип системы дренажа:

1. Песчаные грунты, хорошо впитывающие воду, позволяют обойтись отводом стоков в вырытый колодец.
2. Глинистые же кроме этого потребуют обустройства дренажа фундамента (с организацией приямка, выгребной ямы или ввода в общую систему канализации дома или участка).

Используя данные геологических изысканий, необходимо узнать глубину промерзания почвы в данном регионе и производить расчеты с учетом этих данных. Сточная система ни в коем случае не должна подвергаться замерзанию, иначе она гарантированно разрушится.

Типы полов и размеры помещений

Тип пола также влияет на устройство системы дренажа. Деревянные потребуют наличия специальной ямы для стока воды с уклоном (которую можно забетонировать и накрыть досками), а бетонные лучше сразу сделать с уклоном в сторону стока.

Сложность конструкции стоковой системы во многом зависит от размера бани и частоты ее использования. Большое помещение с ежедневными посещениями даст приличные объемы расходуемой воды, что необходимо изначально учесть при организации дренажа участка и организовать слив в общую систему стоков дома или централизованную канализацию.

Разнообразие видов

Тщательное грамотное изучение всех данных на этапе проектирования дает возможность избежать ошибок и с учетом особенностей эксплуатации и условий строительства бани выбрать необходимую дренажную систему. Они бывают нескольких видов:

• открытый способ стока;
• с помощью выгребной ямы;
• дренажный колодец
• установка септика.

Открытый способ

Открытый способ стока предполагает расположение бани на берегу водоема и слив использованной воды непосредственно в него. Такой вариант использовался раньше, когда поселения людей образовывались вдоль рек и ручьев.

В современных условиях меры государства по защите окружающей среды и удаленность жилья от открытой воды не позволяют широко использовать этот способ.

Выгребная яма

Организация выгребной ямы тоже достаточно старый и несложный способ организации системы стока и канализации. Он предполагает в качестве резервуара для накопления сточных вод использование вырытой на небольшом расстоянии сливной ямы.

Сложные моменты данного варианта – наличие вблизи источника неприятного запаха и периодическая необходимость опорожнять яму. Последнее производится или вручную (выливая содержимое в канаву или овраг с помощью ведер) или с помощью ассенизаторских контор, что достаточно затратно.

Дренажный колодец

Более современным и достаточно экологичным методом организации дренажной системы является дренажный колодец. Он представляет собой ту же яму, стенки которой укрепляются (например, выкладываются кирпичом или выполняются в виде бетонных колец). Далее яму необходимо заполнить веществом с высокой степенью фильтрации (щебнем, керамзитом, гравием, битым кирпичом) и сверху просыпать грунтом или песком.

Необходимо обеспечить достаточную глубину колодца, чтобы уровень стоков, находящихся в нем, был ниже уровня промерзания почвы. В случае грунтов с высокой водопроницаемостью колодец можно выполнить под помещением, таким образом организовав дренаж под баней.

С другой стороны, постоянный слив может повысить уровень сточных вод на определенном расстоянии от колодца, что необходимо учитывать при организации дренажа участка.

Применение септиков

Самым прогрессивным способом организации стока является использование септиков. Они представляют собой пластиковые емкости с несколькими отсеками и соединенные между собой отверстиями, через которые происходит переток сливной жидкости. На выходе потребитель имеет максимально очищенную воду, которая может быть использована для полива участка.

Такая система будет самой оптимальной, если в бане предполагается установка санузла. Несмотря на высокие затраты при таком виде дренажа, он имеет ряд преимуществ:

• полное отсутствие запахов;
• существенная экономия ресурсов;
• долгий срок службы;
• очистка производится раз в году.

Типы систем

Дренажные системы также различаются по типу слива воды. Они бывают:

• безнапорные;
• напорные;
• совмещенные с канализацией.

В безнапорных системах используется естественный ток воды за счет правильно рассчитанного угла наклона пола и труб, отводящих стоки. Это самый простой и экономичный вариант.

Если баня располагается ниже уровня грунта, на участке со сложным рельефом или там, где за счет плотной застройки невозможно расположить трубы под необходимым углом, используется напорный тип систем слива. При нем вода по трубопроводу попадает в отстойники, а оттуда откачивается для очистки.

Совмещенные с центральной канализацией системы стока могут быть как напорными, так и безнапорными. В любом случае главными условиями комфортного пребывания человека в парилке должны быть сухость и соблюдение гигиенических требований.

С нами легко

Вышеприведенный анализ особенностей организации дренажа фундамента здания, всего участка или его части позволяет утверждать, что не каждый домовладелец справится с таким объемом работ самостоятельно. В данном случае использование станет необходимым и достаточным условием для решения подобных задач.

Компания осуществляет не только поставки оборудования, его доставку на место проведения работ и монтаж согласно СНИП, но и оказывает консультации для покупателей, решивших устанавливать системы самостоятельно.

Устройство дренажа фундамента (плитного, ленточного, столбчатого)

У каждого сооружения, если не предприняты специальные меры, фундамент рано или поздно подвергается разрушению под действием грунтовых вод, поэтому устройство дренажа фундамента – очень важная часть проектирования здания. Грунтовые воды несут разрушительное воздействие следующего плана: высокий их уровень ведет к преждевременному повреждению фундамента здания, появлению грибка и затоплению подвалов. Причем наружная гидроизоляция не может препятствовать проникновению влаги в полуподвальные помещения.

Если устроить дренаж фундамента правильно – это позволит свести на нет все негативные воздействия грунтовых вод.

Конечно, его надо продумать еще до постройки дома, но если этого не было сделано, то можно сделать дренаж фундамента уже при построенном доме, это не является проблемой.

Именно его устройству будет посвящена наша статья.

Дренажная канава спасет от повреждения фундамента

Работы по устройству

Если работы ведутся на вспучивающихся грунтах, на которых существует угроза подвижности – применяются технологии, включающие более осторожное воздействие.

Например, фундамент мелкого заложения (его еще называют плитный фундамент) устраивают из монолитных плит, а располагается он под площадью всей постройки, а не только по периметру.

Необходимо обезопасить ленточный мелкозаглубленный фундамент от пучинистых грунтов. Это обеспечивают за счет того, что организуют качественный дренаж мелкозаглубленного фундамента.

Расположение слоев дренажа

Осуществляют его организацию по таким правилам:

1. После того, как будет вырыта траншея под фундамент, надо организовать дренажные скважины на глубину, максимально возможную в данном случае. Эта глубина должна быть не менее, чем глубина промерзания почвы.
2. Скважины должны находиться на расстоянии двух-трех метров друг от друга. Внутрь скважины помещается труба для дренажа, а пространство заполняется щебнем либо крупным гравием.
3. Возможна замена трубы «чулком» из агрила, полипропилена, стеклоткани или другого негниющего нетканого материала.
4. На дно траншеи в районе скважины насыпают слой щебня.
5. Между скважинами чаще всего насыпают песок, который хорошо утрамбовывают. Сверху, на песок, опять кладут слой щебня и все это заливают бетоном.
6. После застывания бетона следует выкопать узкую траншею с внешней стороны фундамента. Ее глубина должна доходить до подсыпанного под ленту фундамента гравия.
7. Эту траншею тоже необходимо засыпать щебнем. Сверху делают отмостку шириной до одного метра.

Дренажную канаву засыпают щебнем

Выполнив все эти действия мы получили ловушку из щебня для влаги, которой талые и дождевые воды насыщают грунт, прилегающий к фундаменту.

Вода, находящаяся в области фундамента, попадает в зону щебня, уходит вниз и дренируется.

Фундамент всегда окружает сухой щебень, а при морозах сухой грунт не вспучивается.

Таким образом был устроен дренаж плитного фундамента, который защищен от глинистых пучинистых грунтов.

Пример размещения траншеи

Рассмотрим пример, представленный на рисунке ниже: возьмем траншею шириной 0,6 метра и глубиной 1 метр.

Схема траншеи дренажа фундамента

Зеленым цветом показана зона, на которую приходится нагрузка от фундамента.

Необходимо, чтобы траншея не доходила до этой зоны, иначе фундамент может ослабиться.

Если траншея будет глубиной 2,5 метра, то зона нагрузки с ней пересекается. А траншея в 1 метр глубиной находится далеко от зоны нагрузки.

Необходимо обратить внимание на такие моменты:

• траншею лучше делать небольшими участками, например, по 1 метру: выкопать, потом засыпать и приступать к следующему участку;
• щебень в траншеях надо укладывать в обойму из геотекстиля. Это необходимо для того, чтобы прослойка из щебня не заилилась, это может привести к потере дренажной способности;
• устройство отмостки обязательно.

Отмостка – защитная полоса вокруг здания

Устройство дренажа ленточного или столбчатого фундамента

Дренаж ленточного фундамента состоит из таких этапов:

1. Вместе с рытьем траншеи для ленточного фундамента делают дренажные работы, выкапывают траншею по периметру постройки. Это необходимо для того, чтобы грунтовые воды не свели на нет все ваши усилия.

1. В эту траншею на треть от всей высоты насыпают битый кирпич. Сверху этого слоя делают перекрытие из веток, которое обеспечивает поддержание основного перекрытия траншеи. На это перекрытие будет насыпаться грунт.
2. Дренажная траншея должна располагаться под некоторым углом, благодаря которому вода будет перемещаться в емкость, а оттуда выводиться с участка по специальной системе водоотвода.

По этому же принципу осуществляется дренаж столбчатого фундамента.

Такой тип дренажной системы довольно легок в исполнении и не требует каких-то больших вложений, но вместе с тем, требуется периодическая очистка, так как происходит частое ее засорение. Необходимо постоянно контролировать состояние дренажной системы ленточного фундамента.

Ленточный фундамент: дренаж и отмостка

Если вы хотите более подробно ознакомиться с тем, как осуществляется дренаж фундамента – видео можно посмотреть в конце статьи.

Качественный дренаж фундамента предотвращает пропитку стен влагой, а это значит, что в летнее время на стенах не будет плесени, а в зимнее – инея.

Это продлит срок эксплуатации здания и обеспечит комфортную атмосферу в нем, включая цокольные этажи.

по теме

Проведение работ

Попробуем разобраться, как сделать дренаж.

Разные виды фундаментных оснований подразумевают применение различных подготовительных схем для устройства дренажной системы. К примеру, дренаж мелкозаглубленного фундамента требует подготовки траншеи, глубина которой не превышает уровня основных опорных блоков.

Для ленточного фундамента

Для такого основания водоотведение устраивается в случаях неглубокого залегания грунтовый вод, чрезмерно влажной почвы, существования рисков затоплений. Правильно устроенный дренаж позволит сохранить железобетонную ленту от деформирований в период оттаивания или промерзания почвенного состава. Следует также соблюсти правила устройства отмостки, которая не позволит влаге проникать в помещения.

Изготавливается водоотводная система на глубине до восьмидесяти сантиметров. Дренаж устраивается по всему периметру основания на незначительном расстоянии от его стен. Трубы закапываются на глубину менее одного метра, но ниже слоя из песка на двадцать – тридцать сантиметров.

Главная отличительная особенность устройства дренажа для ленточной фундаментной основы – большие объемы земляных работ.

Дренаж плитного фундамента

Если действовать в соответствии с проектными расчетами, то такую дренажную систему легко устроить своими руками. Необходимо только соблюдать все нормативные требования, заложенные в проектном задании и соответствующие требованиям СНиП.

Устройство дренажа начинают, когда подготовлена траншея или расчищен котлован. На данном этапе следует сформировать специальные скважины, уходящие на максимальную глубину для данного участка. Как правило, минимальная точка для заглубленности подобных скважин должна быть ниже уровня промерзания почвенного состава.

Скважины устраиваются через каждые два – три метра, в них погружаются специальные дренажные трубы. Когда между трубой и стенкой скважины остается свободное пространство, его следует засыпать щебнем либо гравием. На дне каждой скважины устраивается подушка из щебня.

Чтобы зафиксировать трубы и скважины, используют песок, который плотно утрамбовывают. Сверху укладывается щебень, заливается бетонный раствор. Как только все застынет, выкапывается небольшая траншея снаружи фундаментных плит, при этом глубина ее должна быть больше, чем высота основания. В траншею засыпают щебенку и устраивают сверху отмостку.

В конечном итоге формируется своеобразная ловушка для влаги, которая собирает воду не только с поверхности земли, но и из грунта, и отводит ее ниже фундаментной плиты.

Свайного фундамента

Когда грунтовые воды располагаются близко к поверхности земли, а здание располагается на свайном фундаменте, для устройства дренажа потребуется подготовить траншею. Многих интересует, на каком расстоянии от свайного фундамента делают подобный дренаж. Как правило, на удалении не менее трех метров от свайных опор. Дно траншеи засыпается песком или гравием, разрешается использовать кирпичный бой. Уплотнив отсыпку, разрешается приступать к основному рабочему этапу.

Дренаж вокруг дома, находящегося на свайном фундаменте, и трубопроводная система выполняются по кольцевому принципу. Перфорированные трубы закладываются под уклоном в направлении к главному трубопроводу.

Делаем пристенный дренаж фундамента

Пристенный дренаж фундамента является одной из наиболее важных составляющих конструкции при возведении самых разнообразных построек. Защитить основание дома от губительного воздействия влаги и обеспечить эффективный и качественный отвод воды от заглубленных конструкций можно с помощью грамотно организованной системы дренажа. Выполняются все работы в строгом соответствии со СНиП и соблюдением технологий.

Что такое пристенный дренаж и когда он необходим

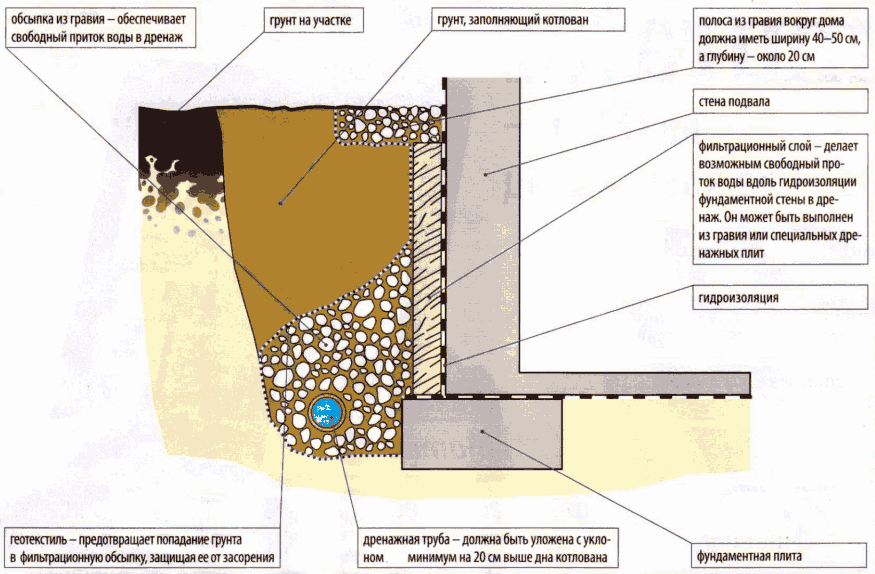

Конструкция пристенного дренажа

Здесь учтено количество труб, которые можно своими руками укладывать по всему периметру здания, с условием расположения их под определенным уклоном ниже самой глубокой точки фундамента.

По углам здания необходимо обеспечить размещение смотровых ревизионных колодцев. Особенность пристенного дренажа основания любого здания заключается в том, что он предназначен не только для защиты строения от грунтовых, ливневых или талых вод, он обеспечивает надежную защиту опорной конструкции от сезонного вспучивания грунта, предотвращая ее деформацию и разрушение.

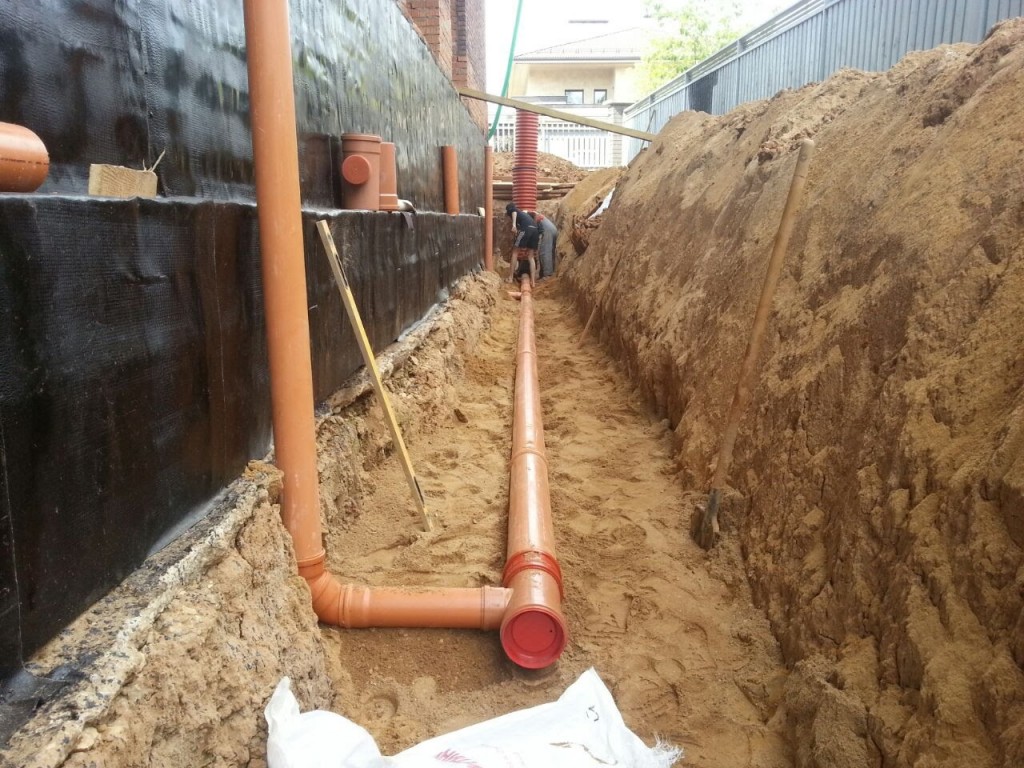

Укладка дренажных труб

Необходимость в создании пристенного дренажа фундамента, который обустроит можно своими руками, предусмотрена в тех ситуациях, когда:

1. Существует риск подтопления подвальных помещений.
2. Уровень грунтовых вод не достигает 50 сантиметров от нижней точки фундамента.
3. Здание возведено на участке с глинистыми почвами.

В некоторых случаях от воздействия грунтовых вод может защитить гидроизоляция, но чаще владельцы загородных домов предпочитают своими руками обустроить надежный прифундаментный дренаж.

Нормы и правила выполнения работ

Малая глубина заложения труб

Глубина, на которой осуществляется закладка указанной трубы, не должна превышать глубину основания ленточного фундамента или монолитной плиты.

При возведении сильно заглубленного основания дома необходимо предпринять меры для того, чтобы предотвратить возможное проседание элементов дренажной конструкции. В таком случае предусматривается обустройство дренажа выше подошвы основания.

Сократить количество песка, используемого для сооружения подушки, можно воспользоваться геотекстилем, порывающим одну сторону геокомпозитных дренажных мембран. Использование геотекстиля обеспечит свободное прохождение и задержание частиц грунта. Выбор материала, из которого сделаны перфорированные трубы, зависит от агрессивности грунтовых вод. Это могут быть трубы из:

• поливинилхлорида и полипропилена;
• полиэтилена высокой плотности или низкого давления.

Отверстия труб защищают от возможного засорения, закрывая их геотекстилем. Немаловажно соблюдать установленные нормы при обустройстве смотровых колодцы. Предельное расстояние между ними:

• 40 м на прямом участке;
• 20 м до поворота из-за выступа здания;
• 50 м – максимальное расстояние между колодцами, расположенными по соседству.

Делая устройство пристенного дренажа фундамента на участках со сложными поворотами, обустраивают дополнительные колодцы. Созданный при монтаже уклон обеспечивает самотек сточных вод в канализационную систему или ближайший водоем, но при отсутствии возможности выполнить данное условие устанавливают насосную станцию.

Рекомендуем посмотреть видео о том, как выбрать трубы для дальнейшей работы.

Расчеты при самостоятельном сооружении пристенного дренажа фундамента

Пристенный дренаж фундамента, создаваемый своими руками, требует соблюдения определенных норм и правил его обустройства. Для того чтобы соответствовать им в полной мере понадобится выполнить некоторые расчеты. В первую очередь следует определить:

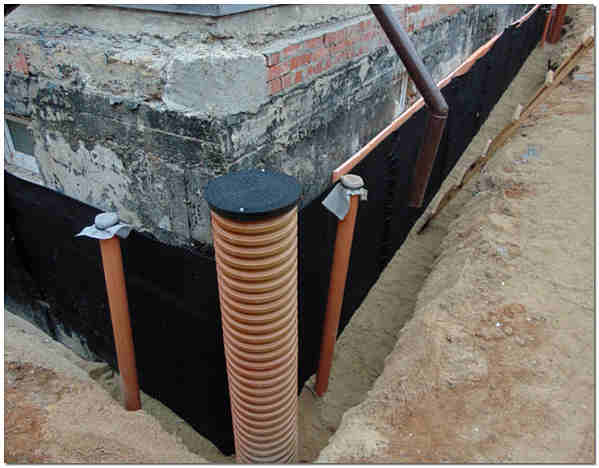

Смонтированный дренаж

Рассчитать длину траншей которые придется копать своими руками, можно, сложив значения длины и ширины стен будущего дома. К полученному значению прибавить расстояние до сточного колодца. Полученное значение умножить на 2 и вычислить допустимый уклон.

Дренаж возле основания дома, обустраиваемый своими руками, должен находиться на расстоянии не менее 3 метров от сооружения. Вокруг здания делают качественную отмостку шириной не менее одного метра.

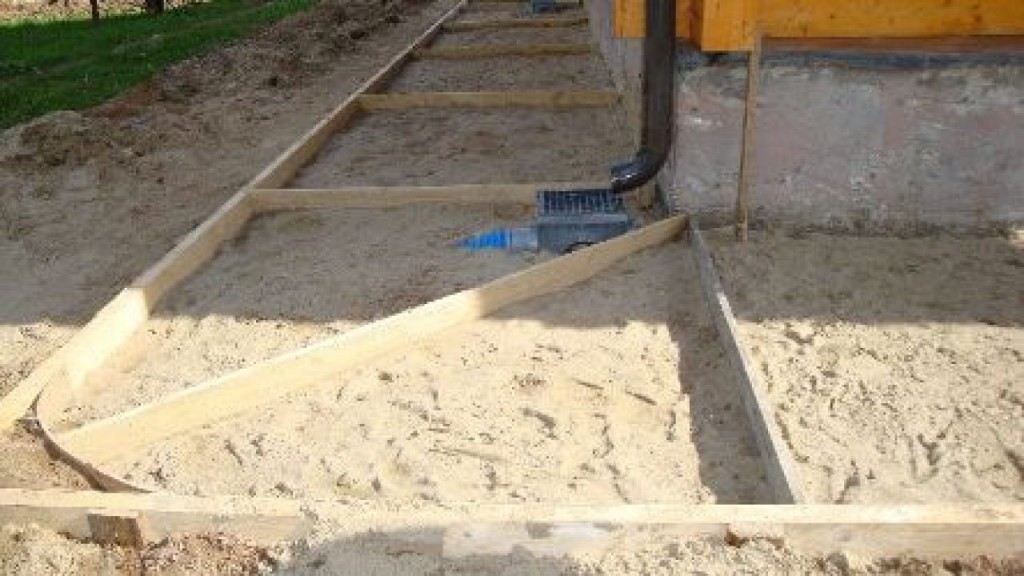

Выполняя работы по созданию своими руками песчано-гравийной подушки, следует пользоваться лазерным нивелиром. Это поможет избежать различных перепадов на утрамбованной поверхности.

Геотекстиль расстилают поверх слоя песка, а уже на него насыпают гравий.

В слое гравия понадобиться сделать углубление, в которое и будут уложены дренажные трубы, отверстия в которых должны быть меньше, чем фракция гравия. Монтируя дренажную систему своими руками важно постоянно контролировать уклон. Он увеличивается на 2 сантиметра через каждые 2 метра трубы. Выход в обязательном порядке утепляют пенопластом, чтобы избежать замерзания воды в системе.

Посмотрите видео, как соорудить водоотвод по периметру дома.

Дренажная система может быть вертикальной, горизонтальной или комбинированной, Самостоятельно чаще всего обустраивают именно горизонтальную.

Если все работы выполнены в соответствии с требованиями, нормами и правилами, то дренаж сможет прослужить несколько десятков лет.

Когда нужно делать дренаж фундамента?

Дренаж основания дома или промышленного сооружения не является общеобязательной процедурой. Но, в некоторых случаях, без дренажа невозможно построить устойчивое, прочное и долговечное основание.

Поэтому дренаж фундамента необходим лишь в следующих случаях:

• Во-первых, при излишне высоком уровне грунтовых вод. Когда вода находится выше уровня заглубления фундамента, строительство основания просто невозможно – котлован будет затоплен за считанные минуты.
• Во-вторых, при минимальном зазоре (менее полуметра) между уровнем грунтовых вод и глубиной залегания фундамента. В этом случае строительству ни что не мешает, но постоянные колебания почвы, провоцируемые сезонными изменениями температуры, рано или поздно разрушат любой фундамент. Поэтому, для нивелирования пучения грунта его придется осушить.
• В-третьих, при достаточно большой глубине промерзания грунта. В этом случае иссушающий почву дренаж позволяет существенно сократить строительную смету фундамента. Ведь чем больше глубина промерзания, тем солиднее должны быть габариты самого основания (глубина залегания и толщина). Поэтому, удалив влагу из почвы, мы можем изменить последствия промерзания грунта (нивелировать деформацию пучения). В итоге, можно сэкономить на строительстве самого основания, уменьшив глубину залегания и толщину стен фундамента.

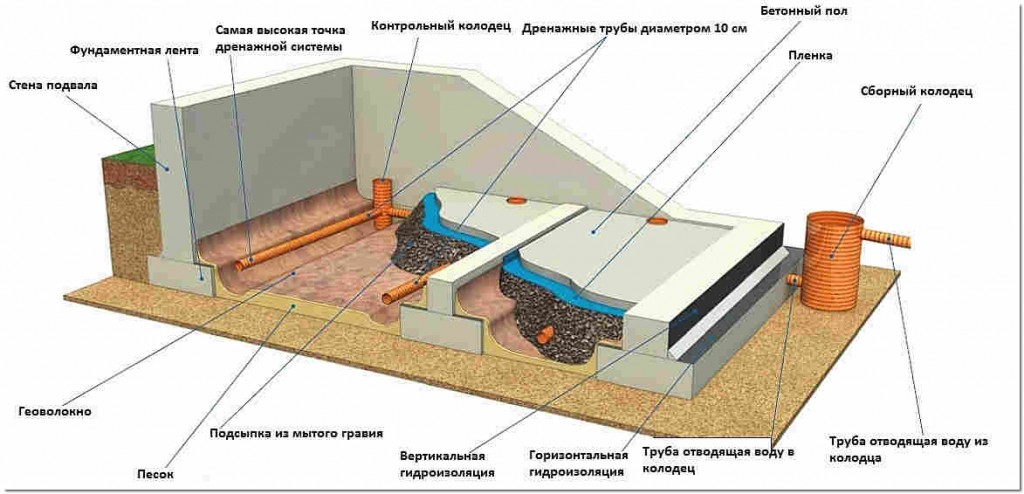

Фундамент и дренажные системы

Известно, что особенностью плитного варианта фундамента является его большая площадь. Чтобы уменьшить воздействие грунтовых вод на такую конструкцию, под ней необходимо создавать эффективный дренаж.

Схема видов фундамента.

Это обусловлено тем, что под плитой обычно находится слабый грунт, из-за чего, собственно, и выбирают этот тип фундамента, так как даже для небольшого частного дома иной тип на таких грунтах не подойдет. Естественно, что дренаж участка под плитами необходимо заранее хорошо спланировать и выполнить в строгом соответствии с требованиями.

Разновидности поверхностного дренажа

Проектирование отвода воды выполняется по 2 схемам:

1. Поверхностной (открытой).
2. Подземной (закрытой).

Проектирование отвода воды выполняется по поверхностной или подземной схеме.

К первому типу относят такие разновидности:

1. Пристенная.
2. Пластовая.
3. Кольцевая.

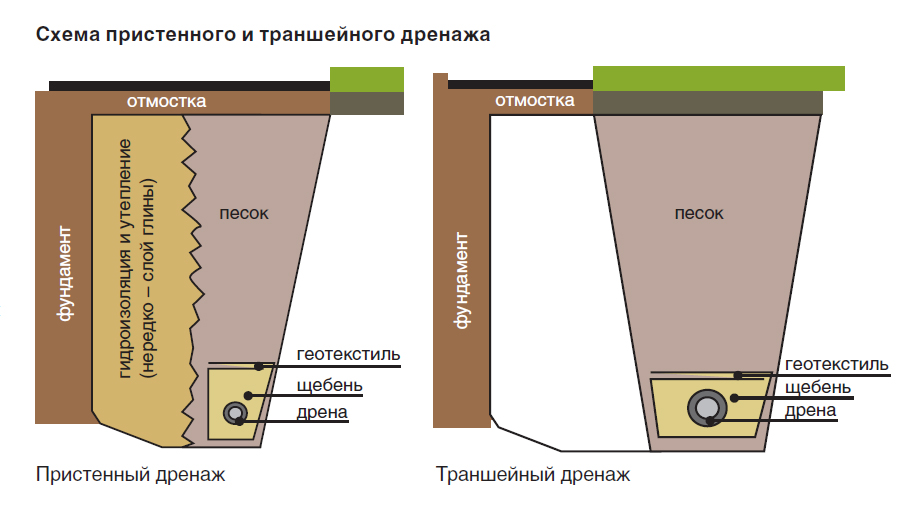

Пристенный

Водоотвод по периметру отмостки обустраивается вместе с основанием постройки. Организовать его после завершения строительных работ тоже возможно, но это сопровождается дополнительными затратами времени и усилий.

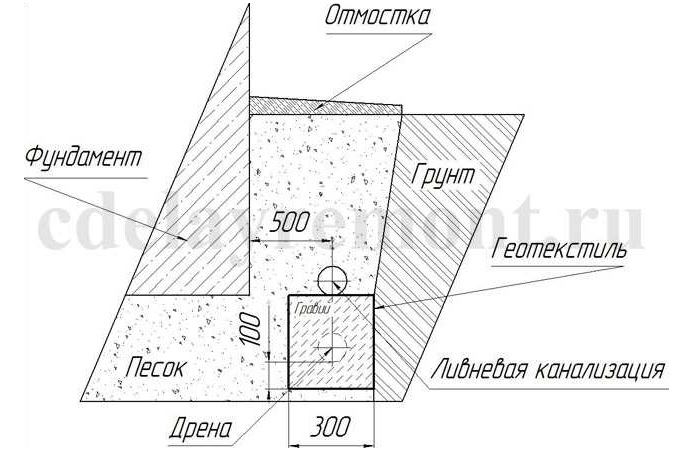

Пристенный монтаж предусматривает организацию траншей, опоясывающих фундамент на допустимом расстоянии. Глубина ям выбирается на 30-50 см ниже уровня основания.

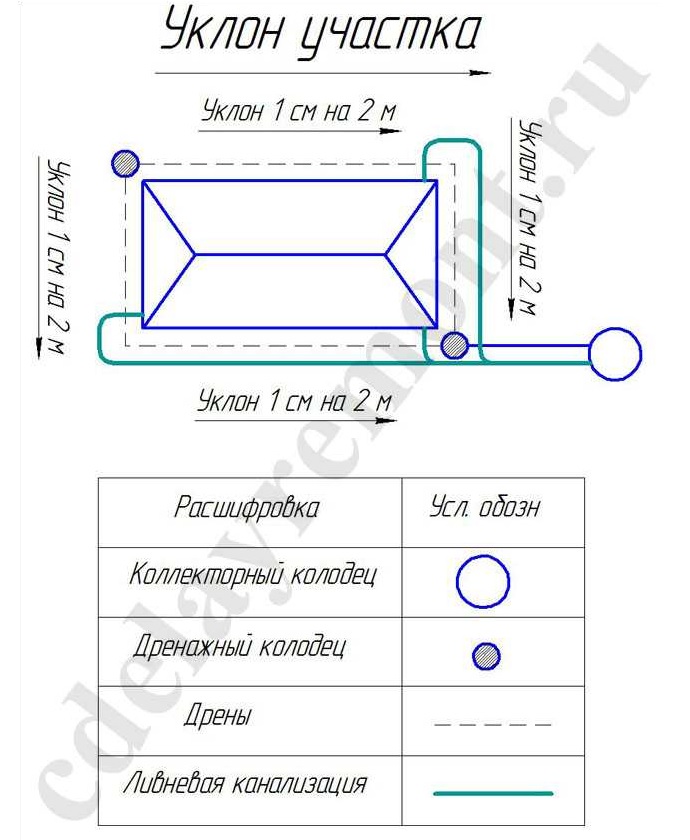

Наклон углубления составляет 1 см на 1 м трубы для стекания воды на фоне естественной силы тяготения. В нижней точке отводящие изделия соединяются со смотровым колодцем.

Пластовый

Пластовая разновидность отличается сложностью обустройства, но она эффективно отводит влагу, препятствуя разрушению фундамента. Такой способ востребован в тех случаях, когда:

1. Капитальный дом будет находиться непосредственно над линзой поверхностных вод.
2. Территория дачи или загородного сооружения расположена на водоносном пласте.
3. Подземная вода попадает на поверхность под давлением.
4. Выводить влагу другими методами невозможно.

Пластовый дренаж эффективно отводит влагу.

Из-за больших затрат на организацию пластовый вариант используется нечасто.

Кольцевой

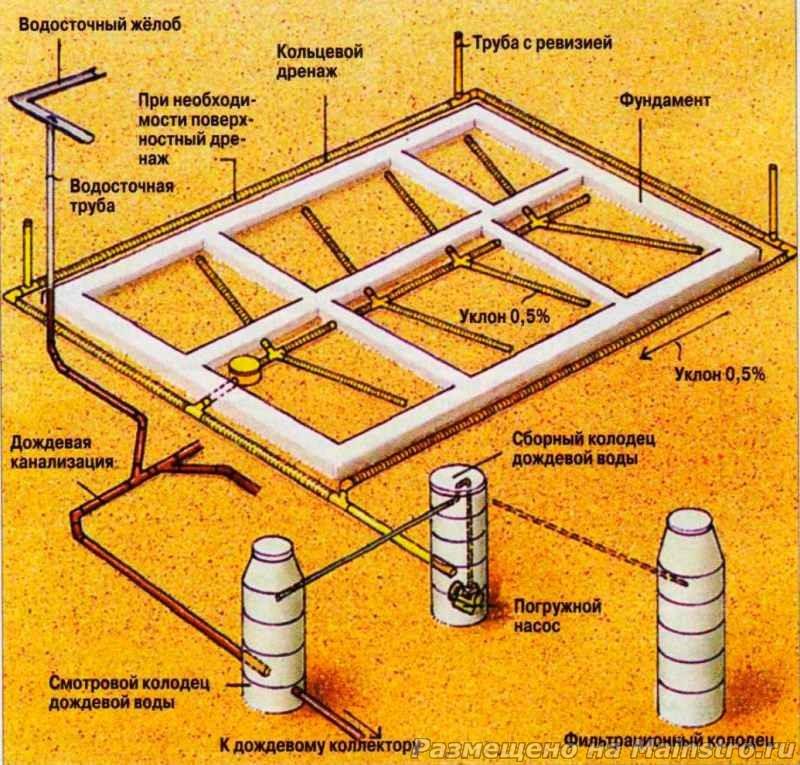

Кольцевой вариант позволяет снизить степень увлажнения территории. Он используется для защиты основания постройки от проникновения воды, а также для осушения приусадебной территории.

Чтобы защитить сооружение, систему прокладывают по его периметру на расстоянии 5 мм. При необходимости грунт подвергается укреплению.

С целью осушения усадьбы следует разработать проект на основе особенностей рельефа и положения сооружений.

Кольцевой тип можно обустраивать после завершения строительных работ. Кроме того, он совместим с пластовыми и пристенными разновидностями.

Полезные советы

Ниже несколько рекомендаций, которые облегчат процесс установки дренажа:

1. О том, как правильно сделать дренаж фундамента нужно задуматься еще на этапе проектирования здания. В случае, когда дом уже построен, нужно сосредоточиться на вопросах безопасности — дренаж не должен угрожать целостности основания дома.
2. Установочные работы предпочтительнее осуществлять в летний сезон.
3. Глубина расположения трубопровода должна быть ниже уровня промерзания грунта.
4. Важно придерживаться уклона дренажной системы. В противном случае влага будет задерживаться в трубах.

Дренажная система вполне может быть создана своими руками. Для этого достаточно придерживаться несложных рекомендаций. Однако если уверенности в собственных силах не хватает, лучше всего обратиться к специалистам.

Монтаж пристенного дренажа

Если у вас есть желание самостоятельно обустроить систему водоотведения, то знайте, что эта работа по плечу каждому. Поэтому смело исправляйте ошибки, допущенные при строительстве дома, так как дрены желательно устанавливать еще на стадии возведения того или иного строения.

Если перевести это в сантиметры и погонные метры, то получится, что на каждую указанную длину трубы должно приходиться 2 см понижения.

При укладке цилиндрических изделий без изгибов следует устанавливать смотровые колодцы на удалении не более 40 м. В случае если предполагается наличие поворотов водоводов, то такие колодцы должны располагаться на расстоянии не более 25 м от тех мест, где наблюдаются такого рода изгибы.

Монтаж труб производится на глубину от 30 до 50 см от той точки отсчета, которая устанавливается на уровне нижнего основания фундамента. При этом требуется соблюдать еще одно условие: глубина системы дренажа не может быть выше глубины промерзания почвы.

В то же время сооружаемая отмостка должна иметь достаточную ширину для исключения возможности попадания воды в грунт, находящийся между домом и системой дренажа. Отмостку следует воспринимать как слой теплоизоляции, который способствует уменьшению глубины промерзания почвы и защите водоводов.

Выбор метода осушения

Часто проблема с влажностью обнаруживается уже после покупки участка. Решать её необходимо как можно скорее, пока вода не испортила строения и не погубила растения. Осушить болотистый участок от воды несложно, но выбирать способ для этого, нужно учитывая несколько факторов:

• причину затопления;
• особенности почвы;
• глубину залегания грунтовых вод и направление их движения;
• наличие водоёмов рядом;
• размер подтопляемого участка;
• наличие построек, растительности.

В каждом случае могут потребоваться разные методы. Например, если участок в болотистой местности, поможет его подъем или устройство открытой дренажной системы. А при высоком уровне грунтовых вод используются закрытые дренажные системы, возможно даже с колодцем и насосом для их принудительного удаления. Такой способ применяется также на тех участках, которые находятся в низине.

Важно! После осушения участка рекомендуется обогатить почву удобрениями, так как с водой из неё вымываются все питательные вещества.

Прежде чем выбрать метод осушения участка, нужно изучить особенности почвы и причины накопления влаги

Обустройство системы дренажа

Для снижения риска подтопления участка, необходимо знать правила укладки. Материалы, которые потребуются:

• для подушки – гравий либо щебень;

• для фильтрационных элементов – геотекстиль;

• для сборки конструкции – фитинги;

• рабочий инвентарь (лопаты, тачки).

По технологии, монтаж дренажной системы начинают с подготовки каналов. Трассу размечают при помощи шнура, колышков во время минимального количества осадков. Траншей выкапывают вручную либо при помощи спецтехники. Уклон в направлении водосборника не должен быть менее 20 мм на 1 м. К вертикальным стенкам крепят геотекстиль.

Под коллекторы создают уширения, дно траншеи засыпают слоем песка порядка 200 мм. Монтируют геотекстиль, полотнища фиксируют на стенках котлована.

Следующие этапы работ:

1. Засыпают трассу щебнем толщиной 300 мм с обустройством углубления по оси.

2. Монтируют трубы, хомуты, тройники, отводы. Разрешается применять канализационные фитинги, подходящие по диаметру.

3. Проверяют отклонение дрена, используя натянутый шнур и строительный уровень.

4. Обсыпают водоотвод щебнем.

5. Застилают геотекстиль внахлест сверху засыпки.

6. Устанавливают ревизионные колодцы, подключают к системе посредством муфт и переходников.

7. Во избежание промерзания засыпают прогалины между стеной и коллектором.

Вывод трубы дренажной делают в сточную траншею, водоем или колодец. Канаву закапывают, полипропиленовые профили сваривают, ПВХ склеивают специальным составом.

Расчет осадки грунта при понижении грунтовых вод

Специалисты рекомендуют при понижении горизонта фунтовых вод под фундаментом проводить дополнительные расчеты, которые указывают на возможность усадки грунта. Эта информация является неотъемлемой частью проводимых исследований и создания плана по организации дренажной системы. Решение могут стать перепадные колодцы. При их создании особое внимание нужно уделить тщательной заделке швов и отверстий, через которые может уходить вода вместе с грунтом. Довольно часто дренажная система прокладывается вместе с водостоками.

Дренажная система прокладывается вместе с водостоками, в которых используются перепадные колодцы, предназначенные для регулировки потока сточных вод по высоте.

Делаем своими руками

Пристенный дренаж фундамента своими руками выполняют в такой последовательности:

• сначала грунтуют стены подвала битумом, растворенным в керосине; после этого их покрывают мастикой и крепят армирующую капроновую сетку и наносят второй слой мастики;
• на расстоянии метра от фундамента роют траншею (ее глубина не должна превышать 2,5 м), в которую засыпают песок, кладут геотекстиль такой ширины, чтобы можно было полностью обернуть трубы; засыпают щебень крупных фракций;
• проводят укладку труб, которые располагают на том же уровне, что и нижнюю часть фундамента, причем их уклон должен быть не менее сантиметра на каждый погонный метр;
• снова засыпают щебень, чтобы высота слоя была равна половине метра;
• трубы закрывают геотекстилем, причем выполнять работы лучше внахлест, а крепить материал веревкой из полипропилена;
• сверху можно засыпать гравий или речной песок;
• вся засыпка тщательно трамбуется.

Эта схема может применяться для разных видов основания, в том числе – для мелкозаглубленного фундамента.

Выбор дренажных труб и их укладка в траншеи

Материал дрен (перфорированных труб) выбирают, исходя из глубины их монтажа, а также с учетом агрессивности подземных вод. В данный момент особой популярностью пользуются дренажные пластмассовые трубы, изготовленные из следующих материалов:

• ПВХ — поливинилхлорида;
• ПНД — полиэтилена низкого давления;
• НДПЕ — полиэтилена высокой плотности;
• ПП — полипропилена.

Наиболее широкое распространение получили пластмассовые дрены благодаря легкости их доставки на объект и простоте монтажа, а также наличию всех необходимых комплектующих заводского производства.

Так, дрены могут иметь полную или частичную перфорацию, а также предназначаться для конкретной глубины заложения, не превышающей обычно 6 метров. Соединение труб между собой проводится соединительными муфтами, произведенными из идентичного материала. При укладке дренажных труб рабочие должны проследить за тем, чтобы водоприемные отверстия располагались по бокам дрены. Верхняя и нижняя сторона труб должна быть сплошной без пропилов. Чтобы не допустить засорения отверстий, трубы обворачивают геотекстилем. Этим же материалом защищают от преждевременного заиливания и слой щебня, в который укладываются дренажные трубы.

Обустраивая дренаж вокруг фундамента, выдерживают необходимый уклон дренажных труб, что обеспечивает полноценный сток воды, во время которого не заиливаются дрены и не размывается грунт. При этом также учитывается водообильность осушаемого горизонта.

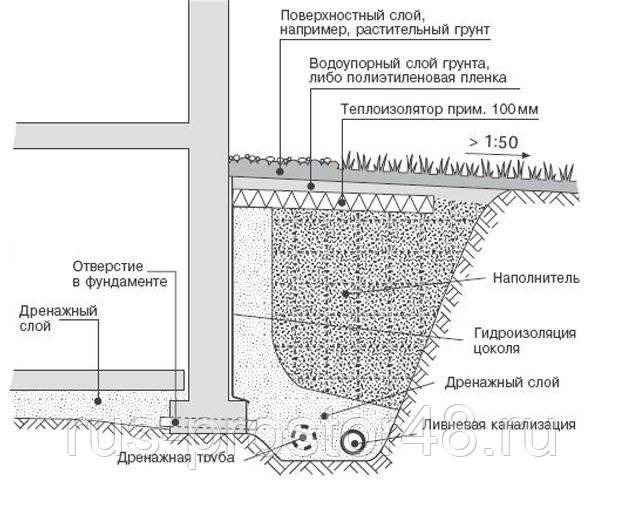

Основные элементы системы пристенного дренажа

Важно заметить, что нецелесообразно увеличивать продольный уклон дрен выше минимальных норм, так как это способствует увеличению объемов строительных работ. Максимальный уклон дренажей определяется, исходя из предельно допустимого значения скорости течения воды по трубам, равного одному метру в секунду.

Принцип действия пристенной дренажной системы

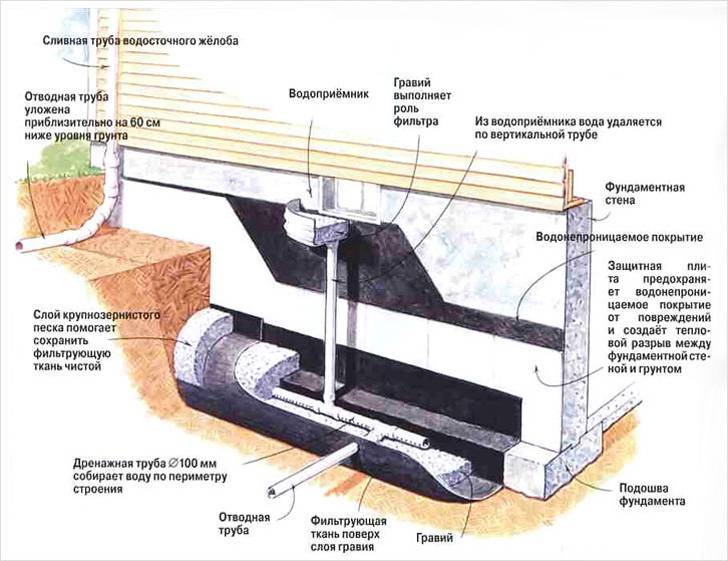

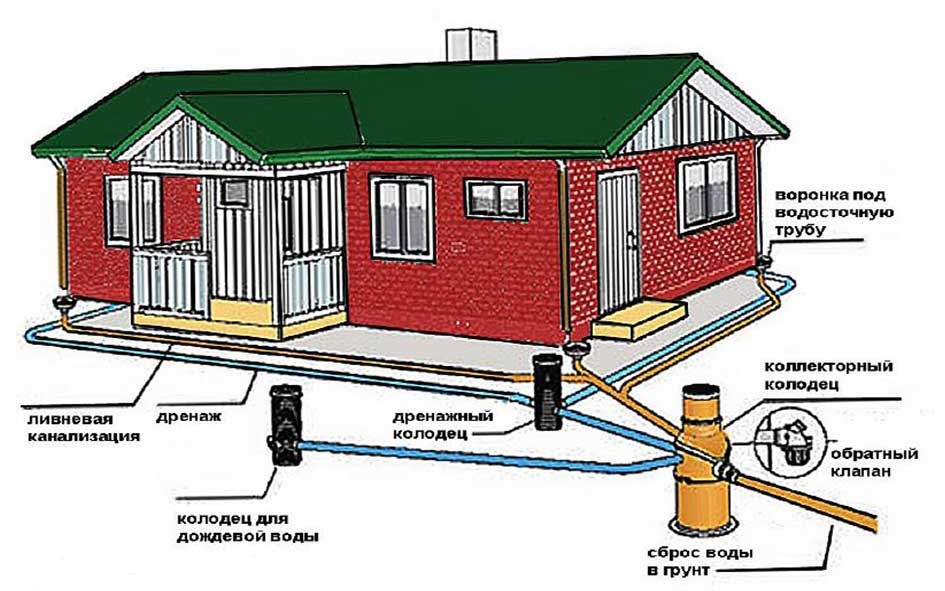

Система пристенного дренажа фундамента работает путем аккумуляции воды из почвы и отвода ее от стен дома. Для этого в дренажных трубах предусмотрены отверстия по бокам, через которые вода поступает в трубу и по наклонной поверхности стекает в резервуар, откуда удаляется естественным стоком или принудительной откачкой.

Дренажные трубы образуют замкнутый контур вокруг дома, отсекая влагу от фундамента здания. В этот контур могут быть врезаны ливневка или дополнительный дренажный отвод непосредственно из-под фундамента.

Линейные и поворотные стыки труб оснащаются смотровыми колодцами для контроля за уровнем воды и появлением засоров. Через них проводятся очистные мероприятия по удалению наносного грунта и загрязнений.

Относительно фундамента различают три способа устройства:

• простой — прокладка дренажных труб без дополнительных по изоляции фундамента;
• устройство с гидроизоляцией — на фундамент наносится изолирующий материал (чаще битум) и сооружается глиняный замок путем укладки слоев глины под отмосткой;
• устройство с геомембраной — мембрана прокладывается по боковой поверхности фундамента с выводом в траншею дренажа и засыпается слоем песка.

Последний вариант является более современным и удобным. Не уступая по надежности традиционной гидроизоляции, он не требует сложных работ по созданию наклонного замка из глины.

Пристенный дренаж фундамента

Пристенный дренаж фундамента призван отвести воду от фундамента дома, что позволит обеспечить защиту фундамента от разрушения. Устройство дренажной системы выполняется вокруг дома по периметру. Существует два способа отвода грунтовых вод от дома:

1. Открытый,
2. Закрытый.

Поэтому дренаж для фундамента выполняют закрытым.

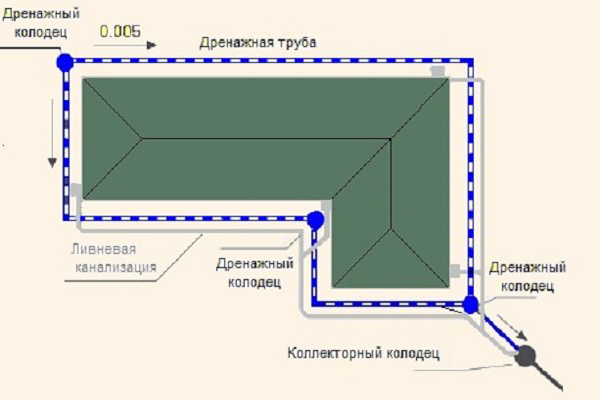

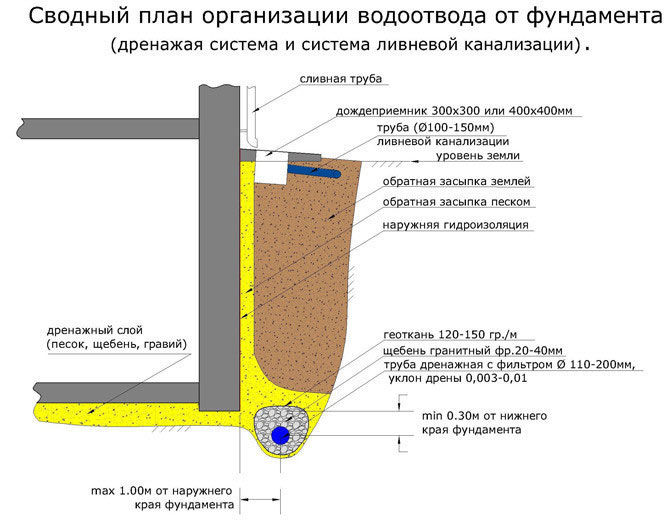

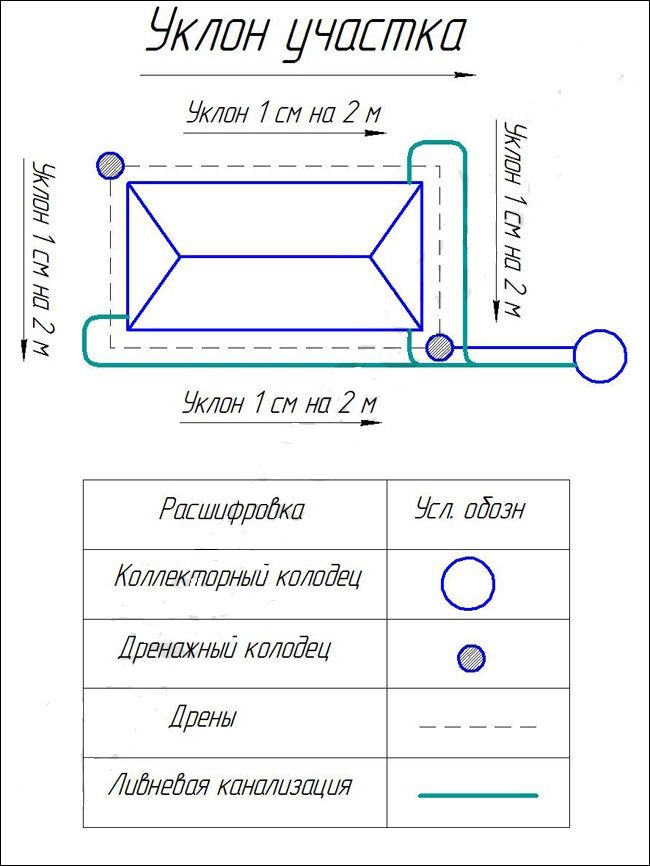

Схема дренажа фундамента: просто и понятно

Схема дренажа фундамента должна учитывать:

• Расстояние трубы от фундамента. Оно должно быть не больше толщины фундамента.
• Глубину залегания трубы. Следовательно, и глубину траншеи. Дренажная система должна располагаться ниже уровня фундамента. Кроме этого, глубина заложения труб должна учитывать глубину промерзания грунта. Трубы прокладываются ниже этой отметки на 50 см.
• Наличие (отсутствие) сливного трубопровода;
• Расположение смотровых колодцев.

И поскольку процесс выкапывания канавы для дренажа трудоемкий, целесообразно выполнить устройство дренажа фундамента одновременно с устройством самого фундамента, или сразу после него. Дренажная труба укладывается с небольшим уклоном (достаточно 2-5 см наклона на каждый метр трубы), чтобы скопившаяся в ней вода вытекала в заданном направлении. Пристенная дренажная система фундамента должна располагаться ниже самого фундамента, независимо от того тип выбран: ленточный, плитный или свайный. В траншею настилается геотекстиль. Этот пористый материал играет роль фильтра. Он нужен для того, чтобы в трубу не попадал песок и мелкие фракции содержащиеся в грунте. Сверху на текстиль насыпается гравий размером 15-20мм. Более мелкий перекроет отверстия в трубе. На щебенку укладывается труба. И сверху засыпается щебнем, который укрывается краями геотекстиля.

Степень ее перфорированности зависит от влажности. Строительный рынок предлагает трубы

• с полной перфорацией, когда отверстия располагаются по всему периметру трубы под углом 60 градусов и в шахматном порядке, по длине отверстия располагаются на расстоянии 10-20 см.
• С частичной перфорацией предусматривающей наличие 3-х дырочек только на верхней половине трубы также под углом 60о и на расстоянии 10-20 см.

Важное замечание. Дренажная труба ни в коем случае не должна выполнять функцию ливневой канализации, в нее нельзя присоединять дождевые водостоки с кровли дома

Причина кроется в перфорированности дренажной трубы.

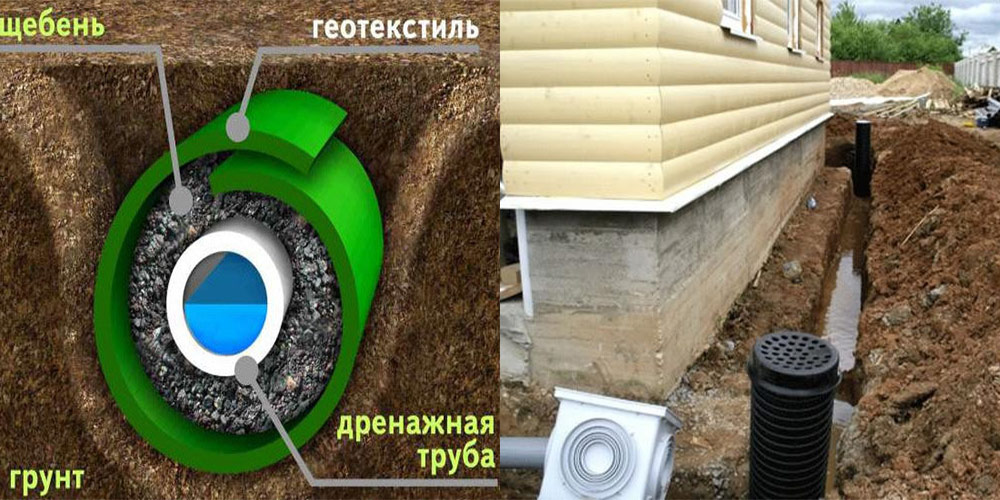

Геотекстиль. Этот пористый материал играет роль фильтра при устройстве дренажа

В процессе переполнения дренажной системы водосточная вода попадает из трубы в грунт, что приводит в нем к повышенному содержанию влаги.

Но водосточные глухие трубы можно проложить рядом с перфорированными, или над ними, вторым ярусом. Это позволит не выкапывать лишние канавы.

По углам дома следует предусмотреть смотровые колодцы, в которые входят трубы. Сейчас дренажные смотровые колодцы из пластика приобретаются на строительном рынке вместе с трубами и геотканью.
