Как правильно обустроить дренаж вокруг дома?

Дренаж: что это и зачем его делать

Для защиты построек от внутреннего подтопления используется дренирование. Это система осушения, предназначенная для ликвидации чрезмерного скопления воды вокруг дома или земельного участка. Особенно это важно для домов, находящихся в долине. Вода способна накапливаться вокруг объектов вследствие различных причин: это может быть таяние снега, повышение уровня грунтовой влаги, особых свойств данного типа земли. А также из-за особого расположения постройки, вследствие которого вода вокруг нее не может самостоятельно стекать.

Собственнику дома стоит задуматься о сооружении дренажной системы в следующих случаях:

• в этой местности нормальным является повышенный уровень подземных вод;
• если в подвале начала скапливаться жидкость вследствие таяния снега;
• в углах на полу помещений первого этажа начала появляться плесень;
• если фундамент постройки постоянно влажный или подмывается водой;
• местность характеризуется высоким уровнем осадков;
• почва, на которой стоит дом, по своим природным свойствам плохо впитывает влагу;
• на стенах начал появляться грибок;
• участок с домом расположен в низине.

На практике дренаж является устройством на основе труб, которые отводят попадающую в них лишнюю влагу. Специалисты советуют всегда создавать такую систему, поскольку она является эффективным методом продления срока службы любых построек.

Материалы для дренажа

Если соблюдать все проектировочные нормы и применять только качественные материалы, то действенный дренаж фундамента можно произвести даже своими руками.

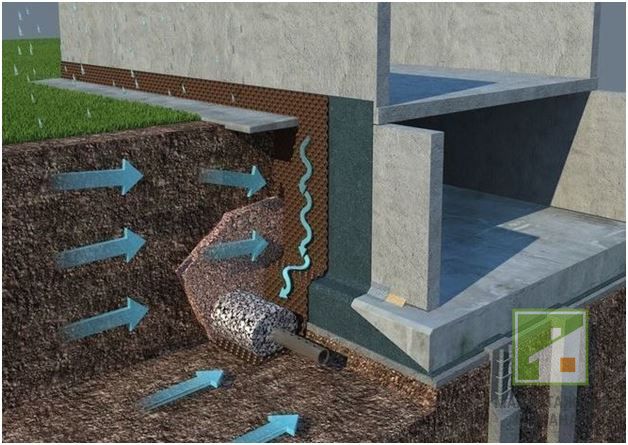

Давление воды на фундамент с дренажом и без

Крайне важно еще на этапе проектирования системы дренажа вычислить степень нагрузки, которой будут подвержены лотки и дрены. Если нагрузка высока, то и материалы нужно выбрать очень крепкие, пластик в таком случае не подойдёт, зато отлично справится прочный бетон. Колодцы, желоба и каналы, выполненные из бетона, способны выдержать нагрузку до 90 тонн.

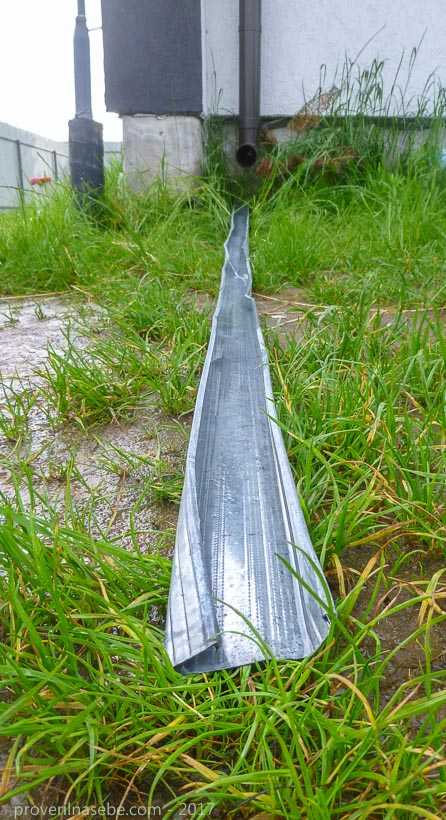

Желобам, играющим роль отвода воды, можно продлить срок службы, если использовать защитные решётки из чугуна. Если их тщательно прикрепить, они закроют все внешние элементы того, вокруг территории частного дома можно также расположить дождеприёмники, которые будут точечно собирать воду. Для того чтобы выбрать материал их исполнения, нужно знать степень эксплуатационной нагрузки.

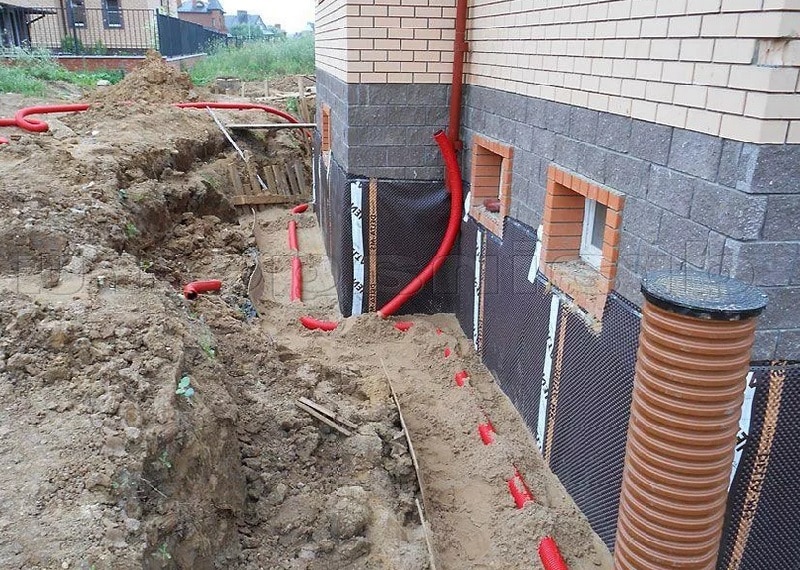

Пристенный дренаж – это устройство, обеспечивающее водоотвод и состоящее из фитингов и специальных дренажных пластиковых труб с перфорацией.

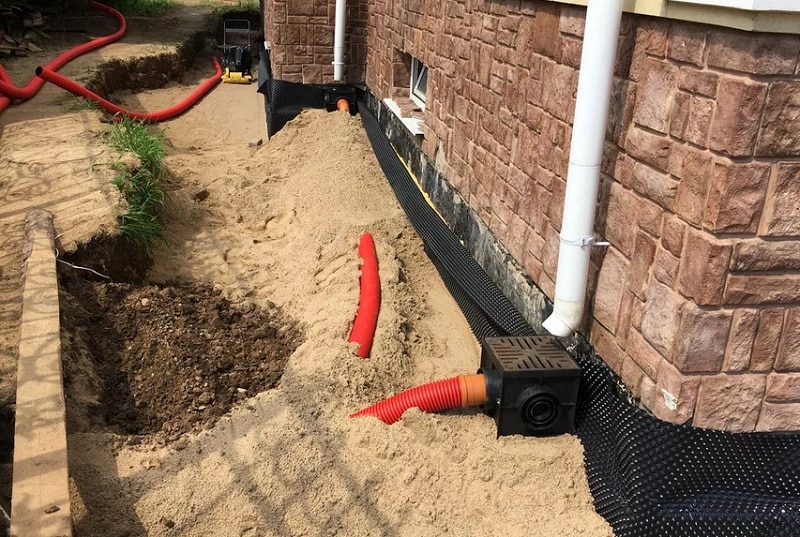

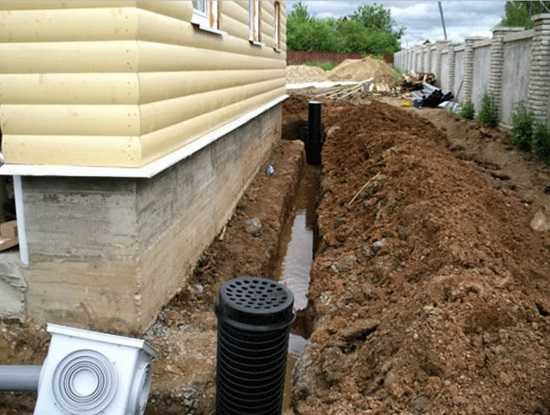

Трубы укладываются в заблаговременно подготовленные вокруг периметра дома канавки, наполненные дренирующим слоем.

Для дренажной системы могут быть использованы трубы как с гофрированной, так и с гладкой поверхностью. Гладкость даёт хорошую пропускную способность, что интенсифицирует отвод, а гофра в трубе повышает её жёсткость, и, следовательно, прочность.

Описание системы

Для эффективного отвода грунтовой, дождевой и талой воды, которые не только разрушают элементы конструкции строения, заполняют подвал и погреб, но и снижают несущую способность грунта, существует несколько способов устройства дренажа. Каждый из них имеет свои преимущества и недостатки. Поэтому, решение какой вид выбрать и как лучше сделать водоотвод вокруг дома остается за самим и место расположения системы защиты от излишней влаги подбирается с учетом рельефа местности, наличия заглубленных помещений, глубины залегания грунтовых вод, вида грунта. По конструкции различают следующие дренажные системы: засыпная, открытая и закрытая.

Чем опасна лишняя влага

Повышенная влажность грунта — бич, способный попортить немало крови владельцу дома. Разберем все неудобства, связанные с высоким уровнем грунтовых вод.

• Повышенная влажность участка приводит к неравномерному промерзанию грунта под домом и вокруг него.

Если это не особо критично для фундамента на сваях, то для мелкозаглубленного ленточного фундамента и утепленной плиты появляется немалый риск: чем выше влажность грунта, тем сильнее он подвергается морозному пучению. Влага в почве под стенами дома промерзает и пытается вытолкнуть фундамент вверх, в то время как под самим домом такой нагрузки нет. Фундамент просто-напросто ломает — зачастую вместе со стенами. Та же участь может ожидать дорожки из тротуарной плитки.

• Повышенная влажность — причина появления грибка и плесени на стенах и перекрытиях.

Такое соседство крайне опасно для здоровья жильцов, вдвойне опасно — для детского организма; причем заболевания, вызываемые вредоносной флорой, проявятся раньше, чем вы обнаружите нежелательных соседей. Помимо вреда для здоровья, грибок, поселившийся в каркасной стене, может привести к самым печальным последствиям — вплоть до необходимости сноса дома

• На участке с повышенной влажностью грунта будет невозможно земледелие.

Если корни культурных растений постоянно находятся в воде — они попросту сгнивают.

• Повышенная влажность грунта под гаражом или хозпостройками приведет к порче имущества.

Вещи будут гнить, а кузов автомобиля больше подвержен коррозии.

Трещины в фундаменте и несущих конструкциях, грибок на стенах и перекрытиях, гниющие растения на грядках и ускоренная коррозия автомобиля в гараже — неполный список последствий повышенной влажности грунта.

Факторы, побуждающие к обустройству дренажа вокруг дома

Выбор дренажной системы определяется в каждом отдельном случае:

• пришла в негодность гидроизоляция фундамента, о чем свидетельствуют не высыхающие пятна после дождя, плесень, грибок в подвале;
• слабая изоляция: не обработанные мастикой участки, плохо проклеенные швы, которые периодически пропускают влагу;
• застой воды в период весеннего таяния снега или дождя из-за близко расположенных глинистых и суглинистых грунтов;
• участок с постройками находится в низине, расположен без природного рельефного уклона и периодически затопляется стекающими дождевыми или талыми водами;
• нарушения в обустройстве отмостки дома;
• утечка воды из-за ошибок в монтаже водоотвода или канализации;
• высокий уровень грунтовых вод – частая причина просачивания влаги внутрь.

Если водный горизонт расположен на расстоянии менее 1,50 см от нижнего уровня фундамента или есть вероятность появления верховодки, без грамотного проекта водозащиты дома не обойтись.

Вывод

Устройство поверхностного, а если нужно, и глубинного водоотвода задача вполне выполнимая, но… если сомневаетесь – то лучше довериться профессионалам. Если вы хотите обезопасить подвальные помещения, фундаменты и так далее, и столкнулись с верховодкой (подземными водами), то в силу сложности задачи и комплексности, рекомендуем выбрать одного подрядчика, который станет отвечать за разработку и установку всей системы водоотвода, в общем.

Это необходимо, так как отдельные работы, сделанные различными подрядчиками, чаще всего, не решают проблему, в общем, а у подрядчика постоянно появляется возможность сказать: «Это не я!». Желательно договориться о гарантии на системы водоотвода не меньше чем на год. Лишь полноценный сезон сможет доказать их работоспособность!

Поверхностный водоотвод

Эта система отведения воды предназначена для отведения ливневых и талых вод с участка (верховодки) и называется поверхностным дренажем.

От талых и ливневых вод защититься несложно:

• Нужно прокопать по периметру участка канавы глубиной в полметра со скошенными под углом стенками – они будут сбрасывать воду в общую сточную канаву за нижней точкой участка. Их дно засыпают щебнем, битым кирпичом, соломой, жердями, а сверху засыпают землей;
• Более рациональный и надежный способ не дать своему участку превратиться в болото, а фундаменту «поплыть» – устроить более серьезную систему поверхностного дренажа, которая предусматривает укладку по периметру каналов из пластика или прямоугольных желобов из полимербетона (линейный водоотвод). Пластиковые каналы недороги и бывают нескольких разновидностей, но все они напоминают половинки трубы, перерезанной вдоль. Они позволяют быстро смонтировать отвод на обширных участках, используя специальный крепеж и переходники. Сверху каналы перекрываются защитными решетками;

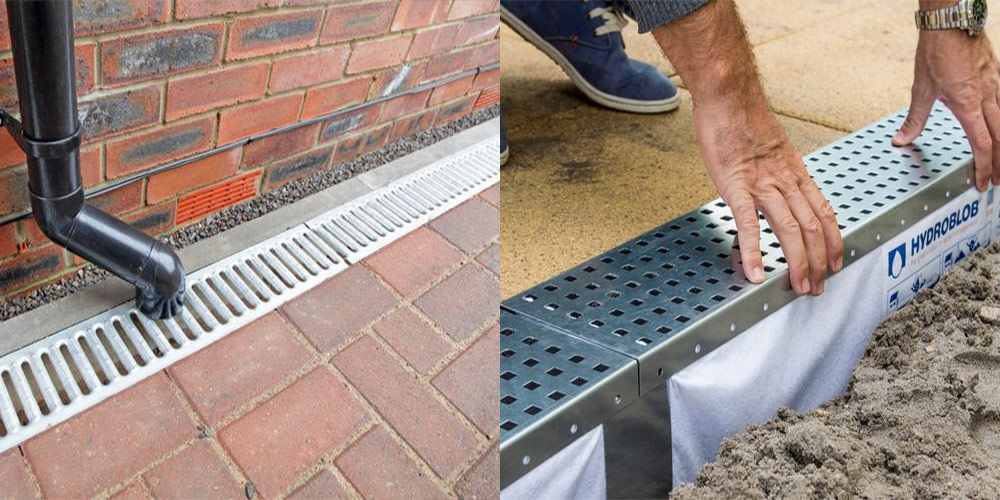

• Полимербетонные желоба стоят дороже, но и качество этого материала гораздо выше, чем у пластика. Они настолько же легкие, но более прочны, стойки к истиранию и не пропускают воду;
• Дождеприемники. Эти ёмкости-переходники используются для сбора дождевых и талых вод с кровли здания (с вертикальным сливом) или устанавливаются в «точке пересечения уклонов», собирая воду, стекающую со всего участка (с боковым сливом). Для защиты от мусора и листьев над ними монтируются чугунные, стальные или пластиковые решетки.

При устройстве поверхностного дренажа участка нужно помнить, что его нельзя соединять с дренированием фундамента, иначе ливневые потоки могут подтекать под основание дома и подтачивать его.

Технология установки дренажа вокруг участка: как правильно делать систему

Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.

Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы.

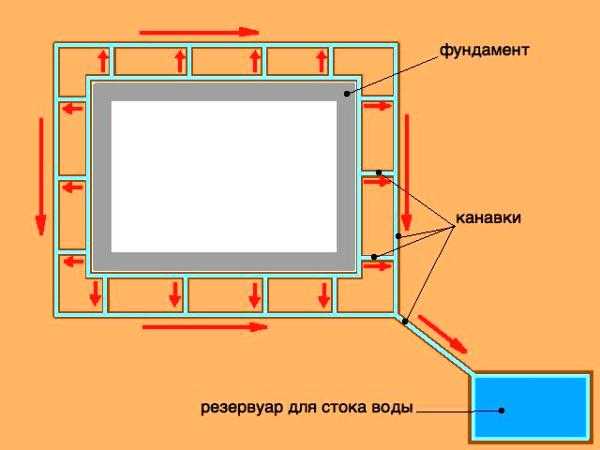

Простое устройство дренажа участка дачного типа

Технология создания поверхностного дренажа участка своими руками:

1. По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
2. Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
3. Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
4. Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

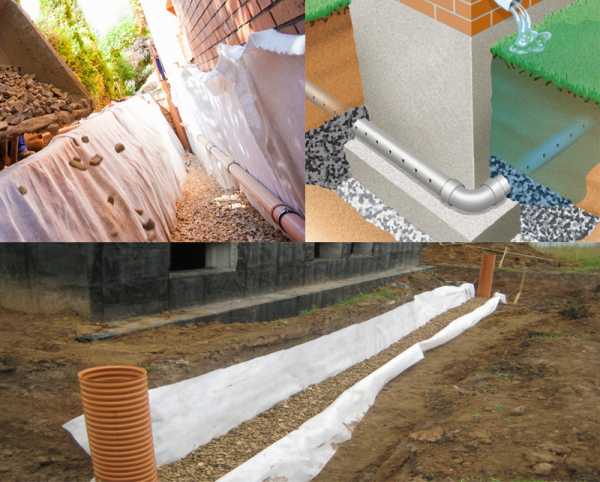

Для дренажной системы часто используются трубы с фильтром из геотекстиля

Защита фундамента дома: последовательность работ устройства ливневой канализации

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

1. В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
2. Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
3. Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

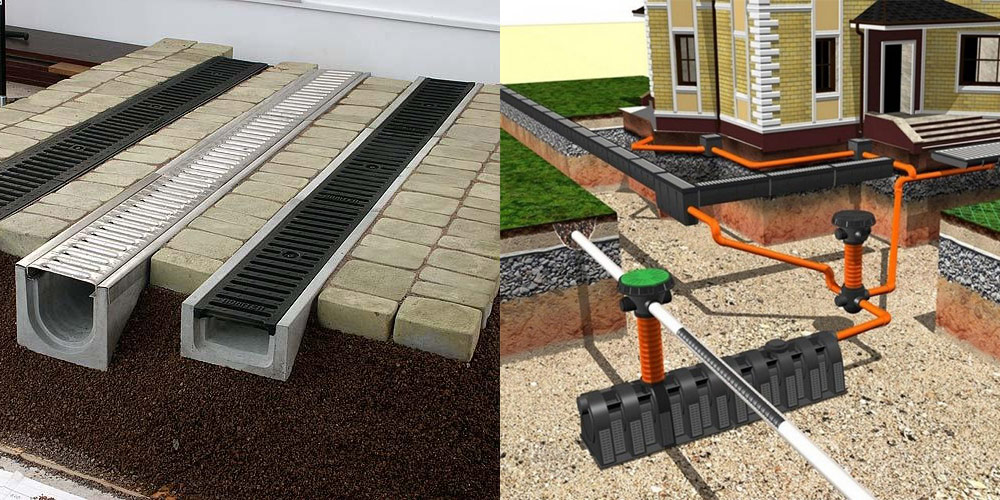

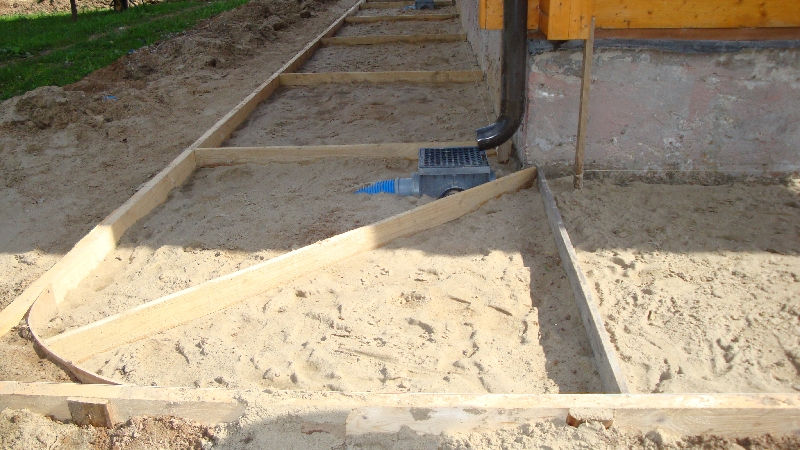

Пример устройства ливневой канализации

Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.

Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.

Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

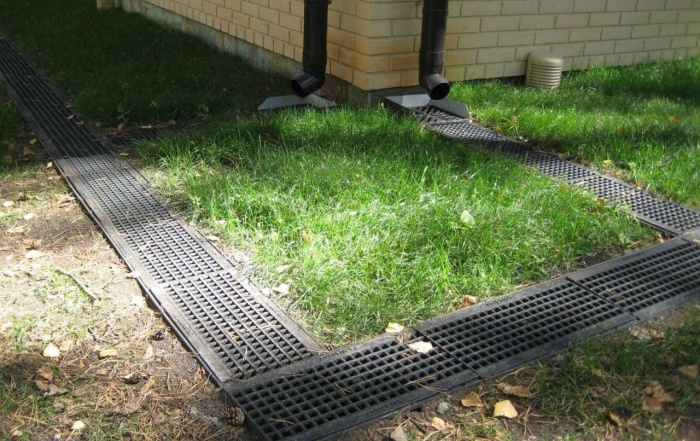

Ливневая канализация открытого типа с желобами из бетона

Дополнительные советы по обустройству дренажа садового участка

Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».

Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.

Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).

Дренаж вокруг отмостки дома

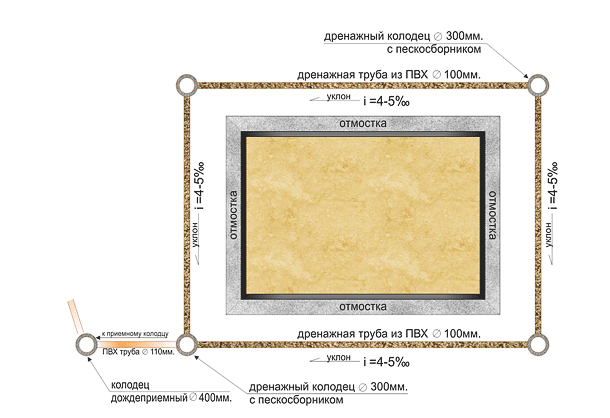

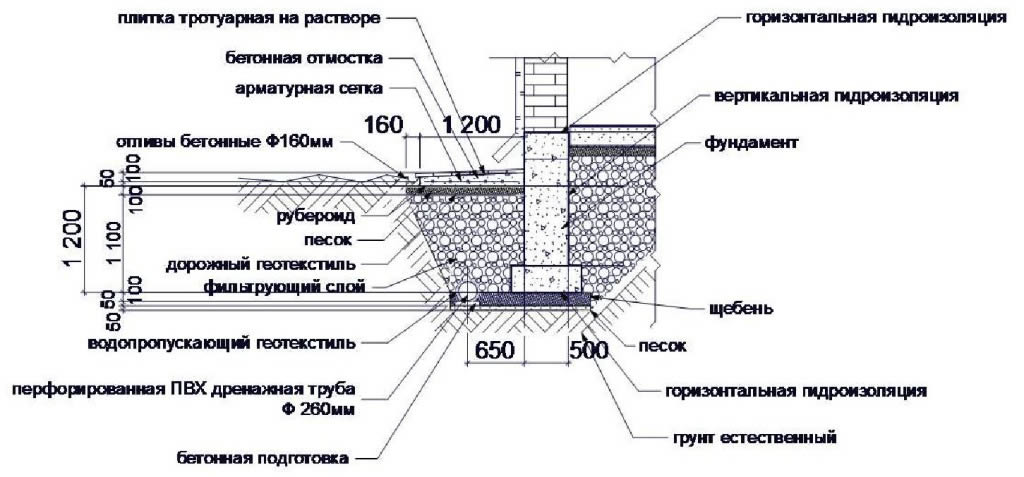

Дренаж вокруг отмостки дома схематическое изображение дренажа вокруг отмостки дома

Как становится ясно, ошибочно предполагать, что дренаж требуется исключительно в целях обеспечения сухости в подвальном помещении или погребе, для устранения луж и слякоти вдоль дома во время весеннего таяния снегов или обильных дождей.

Правильно сделанный дренаж способен обеспечить долгий срок жизни дома и исключить повреждение отмостки и основания дома.

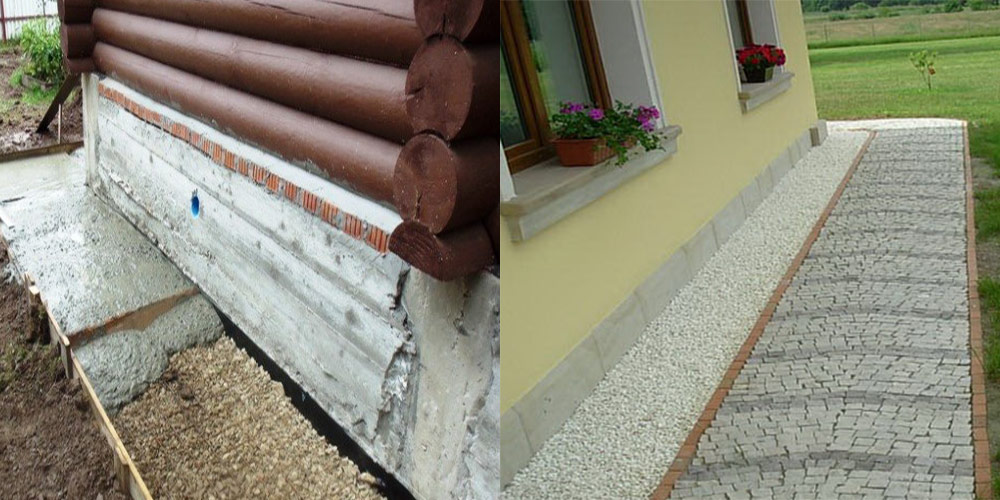

  Как правильно сделать дренаж и отмостку вокруг дома

Существует ряд тонкостей, которые нужно знать при монтаже дренажной системы и строительстве отмостки.

Отмостку вокруг дома берутся строить лишь после окончательного возведения дома. Отмостка делается из асфальта, кирпича, бетона, и укладывается вдоль всего периметра дома. При этом дорожка строится под наклоном, чтобы вода естественным образом стекала по направлению от дома.

Однако этого недостаточно, чтобы влага в должной мере отводилась от дома. Так как отмостка укладывается на открытый грунт и часто не спрятана под крышей дома, существует высокая вероятность, что дорожка будет растрескиваться и разрушаться от вспучивания грунта, особенно в периоды заморозков, зимних холодов и во время весеннего таяния снегов.

Именно поэтому помимо отмостки, необходимо сделать дополнительное дренирование.

  Типы дренажных систем

В зависимости от конкретной ситуации домовладелец или строитель определяется с выбором дренажной системы. Существует несколько ее типов:

•         Внутренний дренаж фундамента;
•         Внешний дренаж фундамента;
•         Дренаж отмостки;
•         Подземная водосборная система всего участка.

Как правило, выбор делается в пользу дренирования фундамента, так как это более привычный способ. Однако с появлением новых технологий и материалов все чаще обращают внимание на дренирование отмостки. При этом оба варианта могут быть реализованы в комбинации с водоотводом всего участка, если есть необходимость.

  В каких случаях необходим дренаж

Решение об устройстве дренажа актуально для тех случаев, когда:

•         Участок и дом находятся в низкой части участка;
•         Подземные воды проходят близко к поверхности;
•         Земля на участке содержит преимущественно глину;
•         Основание фундамента ниже уровня промерзания грунта;
•         Отмостка выполнена из битого кирпича, камней или кусков плитки.

Если же на участке сухие почвы, дом построен на возвышении и оснащен водостоками, отводящими осадки к дренажным колодцам, обустройство дренажа скорее не имеет смысла.

  Особенности дренажной системы по периметру фундамента

Для эффективной работы системы дренирования, необходимо прокладывать ее вокруг фундамента. Единичные канавы или трубы лишь скопят воду в одном месте и не будут ее отводить.

При этом важно соблюдать технологию устройства – располагать трубы или траншеи под определенным углом, чтобы вода свободно отходила от дома. Кроме того, при устройстве глубинной дренажной системы особенно критично использовать правильные материалы, а также соблюдать принцип многослойности. Иначе система будет плохо работать, потребуется ее переустройство.

  Как работает дренажная система вокруг фундамента

Дренажная система скапливает в траншеи или подземные трубы (зависит от выбранного вида дренирования) лишнюю влагу. Далее, вода попадает в общую трубу или траншею, уклон которой позволяет вывести скопившуюся влагу за границы участка. Также допускается использование колодцев, которые накапливают воду и затем пропускают ее в землю через слой щебенки.

  Поверхностные дренажные системы для отмосток

Одним из вариантов устройства системы является поверхностный способ.

Такой способ дренирования подходит для участков с более-менее ровным ландшафтом, низким уровнем заболоченности и умеренной интенсивностью осадков, поскольку в большей степени лишь собирает и отводит талую и дождевую воду.

  Глубинный дренаж дорожки у фундамента

Для тех участков, где грунтовые воды проходят близко к поверхности земли, а почва содержит преимущественно глину, рекомендуется делать глубинный дренаж.

При этом система похожа на многослойный пирог за счет использования нескольких материалов в определенной последовательности.

  Типы дренирования

Существует два типа дренирования отмостки. Каждый из них предпочтителен при определенных условиях и особенностях самого участка, нюансах при постройке дома, его расположения.

Первый тип дренирования – кольцевой. Подразумевает прокладку гибкой трубы по периметру здания, при этом оба конца трубы сходятся к одному дренажному колодцу. Сам колодец размещают в низшей точке участка.

Второй тип дренирования – пристенный, является более эффективным, но и более дорогим вариантом. Его принцип состоит в том, что по углам дома устанавливаются четыре колодца, а не один, как в кольцевом дренировании.

Как обустроить систему водоотведения частного дома и прилегающего участка

При строительстве загородного дома важно учесть не только системы водоснабжения и канализации, но и системы водоотведения дождевых вод. Это позволит на длительное время сохранить фундамент различных построек и самого дома в отличном состоянии и обеспечить максимальную функциональность приусадебного участка.

Обустройство системы водоотведения загородного дома

Устройство системы водоотведения

Системы водоотведения сточных вод состоят из:

• системы водоотвода с крыши здания;
• системы линейного водоотвода;
• системы отвода излишних грунтовых вод.

Кровельный водоотвод

Системы водоотвода с крыши здания можно разделить:

• на внутреннюю (применяется для плоского типа кровли);
• на внешнюю (монтируется на скатную кровлю).

Каждый вид кровельного водоотвода состоит из:

• системы желобов, в которые собирается дождевая вода. Элементы устанавливаются таким образом, чтобы дождевая вода, стекающая по крыше, попадала в эти устройства. В большинстве случаев крепятся непосредственно к краю крыши;
• водосточных труб, по которым вода из желобов будет поступать к другим элементам системы водоотведения;
• воронок, соединяющих водосточные трубы и последующие элементы общей системы водоотвода.

Основные элементы и схема сборки стандартного кровельного водоотвода для скатной крыши

Линейный водоотвод

По всему периметру здания располагается система линейного водоотвода, в которую входят:

• системы поверхностного водоотвода, состоящей из ливневых лотков, в которые дождевая вода попадает из водосточных труб через воронки;
• пескоулавливателя, предназначенного для  отделения крупных частиц, поступающих в систему совместно с дождевой водой. Применяется в случае подключения частной системы водоотведения к центральной сети (может использоваться система водоотведения города или коттеджного поселка) или соединения ливневой канализации с очистными сооружениями. Если дождевая вода, собранная системой водоотвода стекает в дренажную или придорожную канаву, то устанавливать пескоулавливатель не надо;
• решеток, устанавливаемых на дождевые лотки в целях придания системе эстетичного вида.

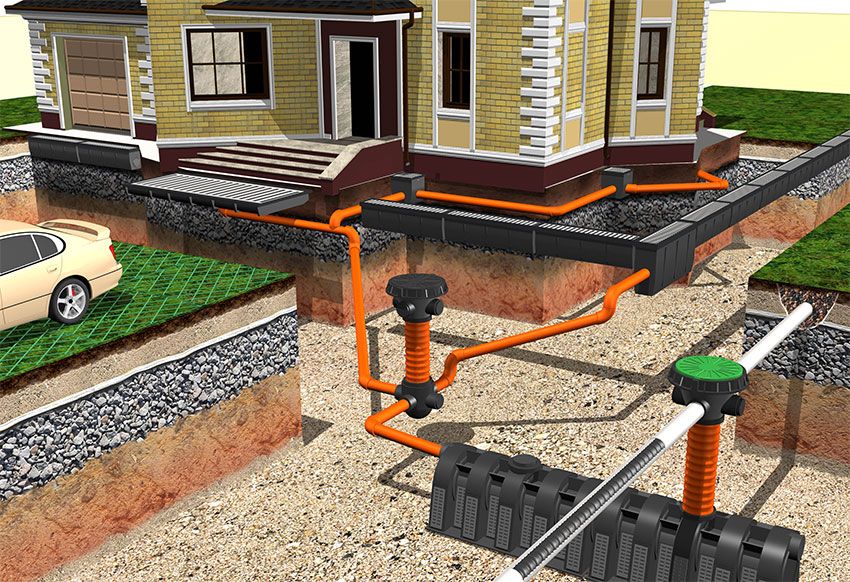

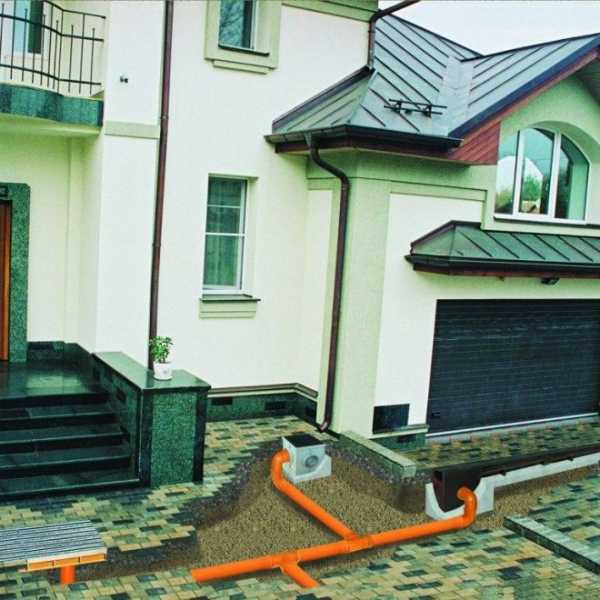

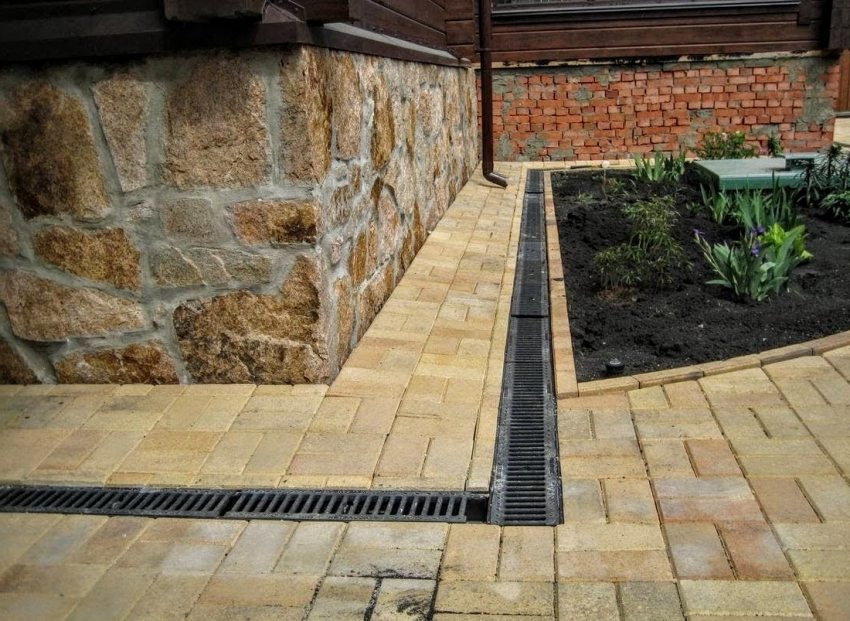

Система водоотвода, обустроенного вокруг дома

Водоотвод для грунтовых вод

Если на приусадебном участке после дождя образуется большое количество луж, которые не убираются в течение 2-х и более дней, то это значит, что требуется обустройство дополнительного водоотвода грунтовых вод.

В систему водоотведения грунтовых вод входят:

• дренажные трубы, улавливающее большое количество грунтовых вод и отводящие излишнюю влагу к месту сбора или утилизации;
• различные дренажные колодцы, предназначенные для обустройства поворота, своевременной очистки системы водоотведения, а также для дополнительного поглощения грунтовых вод.

Стандартная система сбора и отведения грунтовых вод

Проектирование водоотводящей системы

Перед строительством водоотводящей системы надо провести:

• проектирование систем водоотведения, заключающееся в составлении плана размещения основных элементов;
• расчетные работы, необходимые для нормального и длительного функционирования будущей комплексной системы отвода сточных вод.

При составлении плана водоотводящей системы и схемы водоотведения сточных вод надо в первую очередь учитывать рельеф приусадебного участка. Если есть возможность образовать уклон конструкции, то не потребуется приобретать и устанавливать дополнительное оборудование (насос или насосную станцию).

На втором этапе надо разобраться с проблемой утилизации сточных вод. Существуют три пути решения вопроса:

• отведение жидкости в канаву или водоем;
• подключение к центральной водоотводящей системе;
• сбор дождевых вод для дальнейшего использования, например, поливки растений;

На последнем этапе требуется произвести расчет системы водоотведения, заключающийся в вычислении объема сточных вод. Найти необходимую величину можно по формуле:

Q = q20 ∙ F ∙ φ, где

• q20 – это стандартный для каждого отдельного региона показатель, который основывается на количестве возможных осадков;
• F – площадь участка, на котором устанавливается ливневая система водоотведения;
• φ – дополнительный коэффициент, зависящий от окружающего систему водоотведения земельного покрытия.

Типовой проект системы водоотведения в загородном доме

Монтаж системы водоотвода

После проведения исследовательских работ и составления подробной схемы можно начинать монтаж системы водоотведения, который производится в несколько этапов:

1. по краю крыши устанавливаются водосборные желоба;

Пример правильной установки водосборного желоба

1. собираются и устанавливаются водосточные трубы;

Установка водосточной трубы

1. согласно проекту раскапываются траншеи и ямы, необходимые для установки ливневых лотков, дренажной системы и дополнительного оборудования;
2. под ливневые лотки заливается бетонная основа;

Наиболее распространенный способ установки дождевых лотков

1. в траншеях и ямах, предусмотренных для прокладки дренажной системы, насыпается песчано-щебеночная смесь, высотой около 10 см;
2. укладываются ливневые лотки и дренажные трубы;

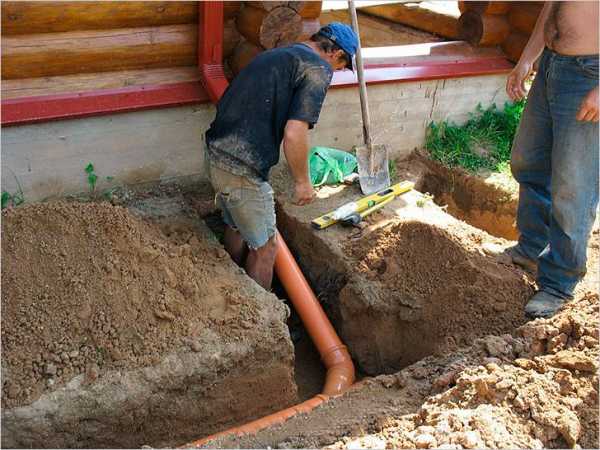

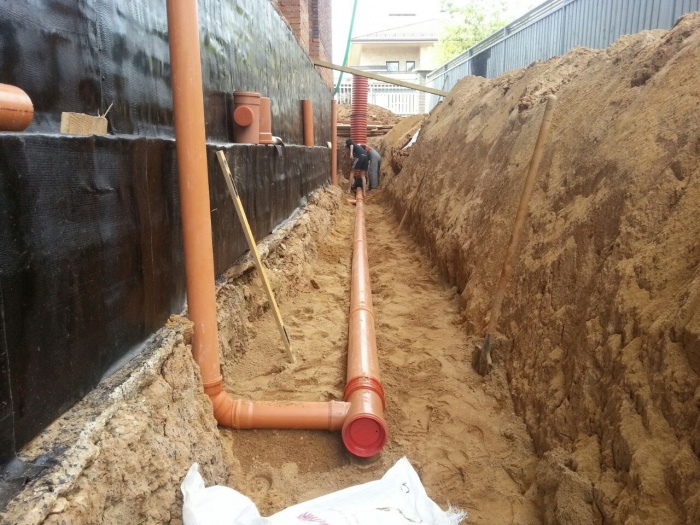

Правильный способ укладки дренажных труб

1. в случае необходимости устанавливаются пескоулавливатель и дренажные колодцы;

Установка дренажного колодца

1. водосточные трубы соединяются воронками или дождеприемниками с системой поверхностного водоотвода;

Один из способов соединения водосточной трубы с ливневой канализационной системой

1. ливневые лотки закрываются решетками;
2. элементы дренажной системы полностью засыпаются щебнем и гравием;
3. все узлы водоотводящей системы закапываются и закладываются слоем дерна.

При помощи правильно рассчитанной и установленной водоотводящей системы фундамент дома и всех иных построек на приусадебном участке, так же как и сам участок будут надежно защищены от пагубного влияния жидкости.

Устройство водопровода из источника под домом

Сделать скважину внутри дома реально, но из-за некоторых сложностей, связанных с довольно крупными габаритами, обычной буровой установки. Из этого следует, что бурить шахту придется с использованием МГБУ, которую можно разобрать и пронести внутрь.

Можно сделать еще проще: пробурить скважину заранее, еще на этапе строительства коробки, а именно во время возведения фундамента. В такой ситуации вам поможет обычная буровая установка, и не понадобится переплачивать за бурение при помощи МГБУ, услуги которой обычно обходятся дороже.

Напомним, что главная цель скважины в доме — это сбережение финансов, так как если источник будет находиться в теплом подвале, то отпадает надобность в устройстве кессона, рытье траншеи, прокладке водопровода и его теплоизоляции. По самым скромным прикидкам устройство скважины под домом позволяет сэкономить не менее 30 тысяч рублей.

Могут возникнуть сложности в ходе обслуживания шахты и самого водопровода. Дело в том, что вряд ли для насосного оборудования, фильтров и гидроаккумулятора в вашем подвале будет много места, а это накладывает свои ограничения.

Последовательное соединение водозаборных точек

Этот способ известен как тройниковый. При устройстве последовательного соединения все точки, такие как мойка, душевая, умывальник, подключаются к системе последовательно, т. е. друг за другом на одну трубу. Данный метод существенно удешевляет стоимость водоснабжения, так как требуется гораздо меньшее количество расходных материалов. Существенным минусом последовательного соединения считается возможность понижения давления в системе, которое будет тем больше, чем дальше находится точка водоотведения от насоса.

Параллельное соединение водозаборных точек

Параллельное, оно же коллекторное, соединение – это такой способ устройства домашнего водопровода, при котором для каждой точки водозабора проводится отдельная линия. Данная система позволяет обеспечить одинаковое давление для всех потребителей, но и стоимость существенно возрастает.

Дренажные системы

Пример проекта дренажной системы дачного участка Поверхностный дренаж – наименее трудоемкая и не сложная система. Его задача отвести воду, выпавшую в осадках и образовавшуюся при таянии снега.

Поверхностный дренаж обязательно организуется вокруг строений, и различают на 2 типа:

• Точечный – состоит из отдельных приемников воды (точек) и системы неглубоко заглубленных труб-водоводов;
• Линейный – система водоотводящих лотков.

И точечный и линейный дренаж обычно защищается решетками-мусороуловителями. Для эффективного отвода воды лотки и тубы дренажа должны быть под уклоном (1-2 см на 1 м).

Глубинный дренаж нужен для осушения почвы и снижения уровня грунтовых вод.

Дренаж собирают или из перфорированных труб, или в виде щебеночных каналов. При соблюдении уклона, вода по дренам выводится за пределы участка.

Для понижения уровня грунтовых вод на всем участке, дренаж закладывается на уровне 0,8-1,5 м. Но около дома глубина дренажа должна быть на 50 см ниже плоскости опоры фундамента.

Расстояние между дренами рекомендуется 9-11 м (для суглинка – 7-9 м, для глины – 4-5,5 м). Более подробно в таблице:

Дренаж укладывается, начиная с самой высокой точки участка, а от самой нижней выводится наружу. Важно соблюсти уклон для водоводов: 1-2 см на 1 м (для песчаных почв – 3 см на 1 м).

Уклон может больше, но не меньше. Больший уклон улучшает водоотведение.

Пошаговые инструкции по обустройству дренажа

Строгое следование инструкции обустройства дренажа под фундамент и выполнение требований строительно-монтажных работ позволят своими руками правильно сделать отвод воды с участка . В перечень требований входит:

• расстояние от дома до траншеи должно составлять не менее одного метра, ширина траншеи 35-40 см;
• размещение труб проводится ниже линии фундамента на 10-30 см;
• дно траншей просыпают песчаной подушкой, уклон по направлению к сборнику воды составляет 1 см на 1 метр;
• водосборные колодцы устанавливают не ближе 3,0 м от дома;
• смотровые и ревизионные колодцы монтируют на участках соединения труб;
• на участках с высокой влажностью необходимо иметь несколько водосборников, расположенных неподалеку друг от друга и объединенных в единую систему.

Набор материалов

Для проведения строительно-монтажных работ необходимо иметь в наличии:

• лопаты: штыковую и совковую;
• дрель с насадками;
• перфорированные трубы ПВХ, диаметром 7,5 10 см;
• смотровые колодцы, оснащенные лючками;
• пластиковые емкости для водосбора;
• крестовины и фитинги, соответственно для смотровых колодцев и монтажа системы;
• рулонные геотекстиль;
• мастика водостойкая битумная для защиты фундамента;
• песок и гравий.

Этапы монтажа — подготовка фундамента дома

Установка дренажной системы начинается с подготовки фундамента дома:

• откапывание и очистка поверхности от грунта;
• удаление остатков старой гидроизоляции;
• обработка грунтовкой и нанесения битумной мастики;
• крепление геотекстильной ткани или армированной сетки;
• после высыхания первого слоя нанесение второго.

Затем выполняют устройство гравийного фильтра:

• выкапывают траншеи глубиной ниже уровня фундамента;
• засыпают дно гравием, трамбуют несколько слоев вручную;
• устройство отмостки.

По завершении подготовительных мероприятий приступают к монтажу дренажной системы:

• выкапывают ров по периметру частного дома;
• дно траншеи засыпают песком;
• геотканью застилают траншею по периметру;
• размещают перфорированные дренажные трубы, сверху засыпают слоем гравия;
• поверх насыпанного слоя гравия соединяют края геотекстиля;
• устанавливают смотровые колодцы по углам строения;
• водоприемники монтируют ниже фундамента, на расстоянии 3-5 от дома;

Если в проекте допускается использование собранной воды для хозяйственных нужд, то подключают насосы для ее перекачки. В заключение, готовую к эксплуатации систему засыпают грунтом, выбранным при рытье траншей.

Внимание к деталям

Правильно расположенные смотровые колодцы упрощают контроль и регулярное очищение системы водоотвода от грязи. На участках с высокой влажностью рекомендуется установить дополнительные водосборники переливного типа. Они выполняют резервную роль, их монтируют близко от основных колодцев. Магистральные стоки направляются к основным водосборникам. Для предотвращения растрескивания и деформации водосборника нельзя засыпать их грунтом. Использование в качестве засыпки гравия мелкой фракции защитит от пучения грунта. При расчете угла наклона водоотвода необходимо устанавливать верхнюю точку конструкции ниже уровня пола подвального помещения, а нижнюю на 20 см ниже фундамента. Отвод воды от дома сложный и трудоемкий процесс, который требует наличия набора инструментов и приспособлений, квалификации и опыта работы в данной сфере. Для достижения гарантированно высокого результата, рекомендуется воспользоваться дренажной системой Софтрок.

Этапы сборки поверхностного водоотвода

1. Начальный этап установки системы включает копание траншеи. Ее ширина должна быть шире лотка для водоотвода в два раза. Для правильного вычисления размеров траншеи обязательно должна быть учтена высота бетонного основания, ширина боковых опор, а также толщина решетки, которая должна быть расположена ниже самого покрытия участка на 3-7 см.
2. Важно удостовериться, что почва сможет выдержать запланированный уровень нагрузки.
3. Если системой устанавливаемого водоотвода предусмотрены пескоуловители, то для них понадобится подготовить траншеи. Монтаж пескоуловителей допускается тогда, когда система водоотвода соединяется с подземной канализацией.
4. Вслед за подготовкой траншеи следует этап ее заливки бетонным основанием марки М 50-М75. Боковые стороны траншеи укрепляются также при помощи бетонирования. Толщина слоя откосов и боковых каналов не должна быть меньше 10 сантиметров. В том случае, если по сооружаемому покрытию не планируется движение автомобильного транспорта, бетон может быть заменен песком со щебнем. На качестве это не отразится.
5. В подготовленную соответствующим образом траншею следует теперь установить пескоуловитель.
6. После монтажа пескоуловителя предстоит заняться сборкой системы водоотвода и ее установкой в траншею. Каналы крепятся встык при помощи паза и шпунта, расположенных на противоположных концах, что позволяет обходиться без дополнительной герметизации. Начинать процесс крепления следует с выпускного отверстия.
7. Стрелками необходимо пометить движение воды на посудинах для сбора воды. Этот фактор будет потом взят во внимание при укладке водосборника.
8. Если есть необходимость в креплении каналов под углом, производить их распил следует производить ручным способом с помощью пилы снабженной алмазным диском.
9. Подключается система поверхностного отвода лишней воды и канализации посредством пескоуловителя при помощи патрубка D100. Для этого нужно заблаговременно вытянуть заглушку из корпуса выпускного отверстия. Если присоединение водоотвода к канализации осуществляется без применения пескоуловителя, а при помощи вертикальных патрубков, то тогда понадобится освободить от заглушки находящееся на дне каналов отверстие. Делается это просто – аккуратно по контуру сделайте сверление и легким ударом выбейте заглушку, а в получившееся отверстие вставьте патрубок.
10. Засыпьте землей и щебнем оставшееся свободное место в траншее и хорошенько утрамбуйте.
11. Лотки закройте решетками таким образом, чтобы верхний слой почвы был расположен выше водоотводов на 3-6 см.
12. Точечные дождеприемники подключаются к канализации таким же способом при помощи патрубка ПВХD100, не затрагивая при этом пескоуловитель.
13. Система поверхностного водопровода нуждается в периодической очистке системы. Ее следует проводить 2-3 раза в течение месяца, освобождая при этом из пескоуловителя решетки и фильтр.

Монтаж дренажа

Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.

Для этого проводятся такие работы:

1. Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
2. На подсохшую поверхность наносится битумная мастика.
3. На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
4. На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.

Подготовка фундамента закончена. Далее выполняются основные работы:

• монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
• при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
• дно траншей засыпается слоем песка не менее 5 см;
• на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
• создается гравийная засыпка, имеющая толщину порядка 10 см;
• на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
• трубы стыкуются переходниками и угловыми соединителями;
• по углам здания все трубопроводы входят в установленные смотровые колодцы;
• от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
• производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
• дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.

Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.

Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

Схема дренажа вокруг дома

Далее проводятся следующие работы:

• дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
• на геотекстиль засыпается щебень слоем 10 см;
• на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;

• проверяется уклон труб, который должен быть не менее 2 градусов;
• на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
• поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
• весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
• оставшееся в траншеях место засыпается речным песком и закрывается дерном.

Устройство дренажной системы водоотвода от фундамента зданий выполняется таким образом, чтобы она не была связана с глубинной водоотводящей системой. Многие допускают ошибку и делают отвод дождевой воды с крыши в прифундаментный дренаж. Это является ошибкой, так как эта система предназначена исключительно для отвода грунтовых вод. А попадание воды в разное время года в глубинную водоотводящую систему — способно быстро вывести её из строя.

А также очень важный момент, в котором допускают ошибку, – это недостаточный уклон водоотводящих труб и, как следствие, застой в них воды. Эту проблему очень трудно устранить после завершения всех работ

Поэтому вопросу правильного и достаточного уклона необходимо уделять внимание с самого начала устройства дренажа

Как и всякая другая инженерная сеть, дренажная система фундамента требует периодического осмотра и ухода. Это связано с загрязнением водоотводящих труб в процессе эксплуатации. Для этого предусмотрены ревизионные колодцы по углам здания. В них можно опустить шланг и с помощью струи воды под давлением вымыть весь осадок, но начинать надо с верхней точки.

Основные работы

Итак, приступим. Для начала выкопаем траншеи для укладки нашей системы, при этом отступим на 1 метр в сторону от фундамента. Прикинем ширину траншеи – она должна на 20 см., превышать диаметр трубы.

При прокладке труб не забываем, что дренаж должен проходить на полметра ниже опорной конструкции.

Уплотняем траншею подушкой из песка на 10 см. – проверяем уклон, он должен остаться прежним.

На песок кладём широкие полоски геотекстильной ткани таким образом, чтобы её концы выступали за границы траншеи. Далее засыпаем вокруг фундамента крупный щебень – он отлично проводит воду.

Только после всего этого, укладываем трубы, при этом следим, чтобы они ложились уклоном к нижней точке системы. С помощью фитингов соединяем трубы, на всякий случай обматываем изолентой и засыпаем на 10 см., щебёнкой. После чего сшиваем нитками концы геотекстиля.

Коллектор устанавливаем на расстоянии не менее 5 м., от дома. Он должен располагаться между уровнями трубы и грунтовых вод. От труб ниже примерно на метр. Яму для коллектора так же устилаем геотекстильной тканью и только после того, устанавливаем сам колодец. Чтобы исключить скос колодца в дне ёмкости нужно просверлить несколько отверстий и накрепко закрепить. После чего, засыпаем гравием а потом землёй.

Кстати, засыпать траншеи следует так, чтобы образовался небольшой холмик, поскольку если этого не сделать, грунт просядет и придётся подсыпать заново.

К сожалению, не всегда получается остаться в рамках предложенной схемы. В исключительных случаях приходится, например, докупать дополнительное оборудование.

Например, представим, что ваша ёмкость для приёма воды оказывается выше уровня труб, то придётся помимо всего прочего установить и дренажный насос. Он будет принудительно перегонять водяные массы.

Если глубина труб находится выше глубины промерзания почвы, необходимо установить систему обогрева при помощи греющего кабеля. Это предохранит вашу дренажную систему от промерзания в зимний период.

Таким образом, при желании сделать дренаж фундамента своими руками не самая простая, но вполне выполнимая задача.

Если фундамент уже залит

При необходимости изготовления отверстий в эксплуатируемом фундаменте или вновь изготовленной конструкции, в которой забыли уложить гильзы, используется несколько технологий. Самым сложным случаем является плавающая плита, проще всего завести коммуникации под ростверк на сваях или столбах.

Плитный фундамент

В отличие от пола по грунту плавающая плита является несущей конструкцией, целостность которой запрещено нарушать. Единственным вариантом подземного ввода коммуникаций в плитном фундаменте является наклонное бурение.

Мобильный станок монтируют только после высверливания отверстия в железобетоне алмазной коронкой под соответствующим углом. Долото бурового станка не сможет пройти сквозь арматурные сетки без полного разрушения конструкции. Метод обходится очень дорого, применяется редко.

Поэтому чаще всего трубы канализации и водопровод вводят через стены или цоколь:

• вплотную к стене коттеджа сооружается кессон;
• инженерные системы заглубляются на необходимую глубину;
• внутри кессона монтируется запорная арматура, приборы учета, фильтрующее оборудование;
• сверху возводится легкая конструкция (будка);
• внутри нее организуется отопление любым удобным способом.

Важно! Ввод инженерных систем по этой схеме обладает существенным недостатком. Пассивного утепления для будки недостаточно, активное утепление обычно производится электроприборами. При отключении электроэнергии существует вероятность размораживания водоснабжения.

Ленточный фундамент

При эксплуатации НЗЛФ, МЗЛФ особых проблем с вводом инженерных систем обычно не возникает. Снаружи разрушается отмостка, прокапывается траншея к зданию на проектной глубине. Изнутри частично вскрывается черновой пол или демонтируется пол по грунту на отдельном участке. Трубопроводы пропускают под лентой в гильзах для обеспечения ремонтопригодности систем.

В стенах заглубленного ленточного фундамента коммуникации проще всего пропустить при наличии в коттедже подвального этажа. Если внутри заглубленная лента засыпана полностью, по аналогии с предыдущим случаем вскрывается пол по грунту или перекрытие. После чего отрывается шурф изнутри, траншея снаружи. Отверстия в железобетоне можно изготовить несколькими способами:

• алмазное бурение – оптимальный вариант, не повреждающий конструкционный материал фундамента, обходится дорого, даже если брать станок в аренду;
• перфоратор – ударное бурение, долбежка одинаково вредны для бетона, так как в этом материале возникают микротрещины, происходит отслаивание бетона от арматуры;
• сверление безударное – вариант безопасный, но очень долгий, по периметру большого отверстия высверливается множество мелких, бетонная пробка разрушается ударным инструментом, арматура срезается ножницами или сваркой.

Алмазное бурение отверстия в фундаменте.

Важно! Канализационную трубу необходимо монтировать под уклоном, поэтому диаметр отверстия должен быть больше на 10 – 20 мм.

В свайных и столбчатых фундаментах единственной проблемой является изготовление шурфа внутри ростверка. Если балки расположены ниже 1 м от земли, так же вскрываются перекрытия и полы. В высоких ростверках никаких сложностей при проводке коммуникаций не наблюдается.

Таким образом, дешевле и качественнее всего осуществить ввод водопровода можно на этапе изготовления фундамента. В плиты гильза монтируется вертикально, в ленты горизонтально или под углом для канализации. Провести инженерные системы в готовую плавающую плиту проблематично и очень дорого, поэтому будьте внимательны при планировании работ.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Источник

Грунтовые воды и их опасность

Также для участка могут представлять опасность и грунтовые воды. Если ваш дом находится неподалеку от речки, озера или даже болота, то можно быть уверенным в том, что таковые на участке имеются. Опасность подземных вод заключается в том, что они залегают в глубинах земли. Если вода от дома во время ливней и дождей будет поступать туда же, то высока вероятность нарушения равновесия и устойчивости дома, что может в последующем привести к его обрушению. Именно из-за этой причины настолько важно правильно сделать отвод дождевой воды от жилого здания.

Элементы металлического водостока

Водосточную систему из металла производят из листовой низкоуглеродистой стали толщиной 0,5-0,7 мм. В качестве покрытия применяют полимерные материалы, устойчивые к воздействиям среды и истиранию. Изделия изготавливают в широкой цветовой гамме — от белого, серебристого, кирпично-красного до серого или черного. Это позволяет подобрать вариант, который гармонично впишется в стилистическое оформление здания.

Металлический водосток состоит из элементов:

Важно. Все детали рассчитываются и подбираются индивидуально в соответствии с параметрами крыши и климатическими условиями.

Особенности монтажа

Водосточную систему, как любые инженерные коммуникации, нужно предварительно спроектировать. Составляют чертеж с планом крыши, где указывают направление стока воды, места установки воронок, длину желобов.

Схема монтажа водостока

Подбирают сечения элементов согласно предполагаемому количеству осадков и площади кровли. Воронки устанавливают из расчета один элемент на 10 пог.м. длины или 100 м² ската. Иногда их объединяют по две штуки на одну вертикальную трубу. Перенаправляют потоки с помощью тройников.

Установка кронштейнов

Монтаж водостоков начинают с установки кронштейнов. Для фиксации желобов используют длинные, короткие или универсальные держатели. Крепят их саморезами или гвоздями. Длинные кронштейны устанавливают до укладки обрешетки и кровельного материала. Им придают изгиб, соответствующий уклону крыши. Короткие крюки применяют для фиксации желоба к лобовой доске или стене здания. Такой вариант можно использовать как до, так и после монтажа кровли. Иногда кронштейны закрепляют к торцу кобылок или стропильных ног. В этом случае применяют крепеж с гнутой ножкой. Универсальные кронштейны — сборно-разборные. Верхнюю часть крепят до или после монтажа покрытия. Нижнюю — после укладки кровельного материала. Крючки не торчат и не мешают во время работы.

Варианты монтажа креплений

В зависимости от последовательности монтажа различают способы крепления крюков:

• до укладки покрытия — кронштейны крепят к мауэрлату, стропилам или нижней доске обрешетки;
• на готовую кровлю — крюки фиксируют на лобовой доске, не снимая нижнего ряда покрытия.

Крепим крайние держатели и натягиваем нитку

Сначала устанавливают крайние держатели в самых высоких и низких точках. Шаг установки кронштейнов 50-60 см. Вокруг воронки их располагают не дальше 5 см. Крюки прикручивают по натянутому шнуру, соблюдая уклон 2-5 мм на 1 м длины желоба. Кромка кровли не должна перекрывать водосточный лоток больше, чем на 1/3 ширины.

Крепление кронштейнов в зависимости от свесов

Для наклонных систем требуется крепеж, который монтируется под углом. Для этой цели применяют крюки с регулирующим устройством, позволяющим менять положение относительно основания.

Если свес кровли достаточен, возможен вариант монтажа целой крепежной системы. Она состоит из направляющего металлопрофиля и держателей, которые вводят в него после установки. Можно придать конструкции любой угол наклона.

При сходе снега крепление слива не мешает

Иногда крюки подвешивают прямо к материалу кровли. В этом случае он должен быть жестким и прочным, чтобы выдержать вес участка желоба с водой. В качестве крепежа применяют зажимы с прокладками. Существуют и другие разновидности кронштейнов — удлиняющие или устанавливающиеся внутрь водосборного лотка.

Укладка желоба

Монтаж желоба начинается с разметки отверстия под воронку. Проделывают ножницами или ножовкой прорезь диаметром, равным сечению водосборной детали. Подгоняют и отвальцовывают плоскогубцами его края, чтобы получились скосы в форме капелек.

Устанавливают желоб на кронштейны. Лотки по длине стыкуют с помощью соединителей или защелок. На пересечениях и углах скатов монтируют поворотные элементы. Стыки проклеивают герметиком или уплотняют резиной. Дополнительно закрепляют заклепками.

Закрепляем заглушку на желоб

После окончания монтажа на открытый желоб можно уложить специальную сетку для защиты системы от падающих листьев и мусора.

Защитная сетка на желоб от листьев

Крепление воронок

Воронки устанавливают в нижней точке водостока не дальше, чем на 150 мм от глухого торца. Отверстия лотка и водосборника должны совпадать. Деталь надевают снизу на желоб и защелкивают ушки.

Установка воронок на водостоке

Установка воронок на водостоке

На торец лотка монтируют заглушку, закрепляют заклепкой.

Монтаж водосточных труб

К водоотводному патрубку присоединяют поворотное колено и отрезок трубы длиной 100 мм. К нему крепят второй изогнутый элемент, чтобы создать удобную конфигурацию для фиксации к стене. Верхний хомут прикрепляют к стене на расстоянии не более 150 мм от края колена. Монтируют отрезок водосточной трубы нужного размера, заводя его в поворотный элемент.

Монтаж водосточной трубы

По длине трубу крепят хомутами с шагом 1,8 метра. Шов водостока поворачивают к стене. Внизу фиксируют хомутом, насаживают отлив. Его край должен находиться на высоте 200-250 мм от отмостки.
