Как правильно гидроизолировать плитный фундамент сверху

Нужна ли в целом гидроизоляция фундамента?

Ответ не столь очевиден, как может показаться на первый взгляд. Многое зависит от климатических особенностей, качественных показателей грунта и конструкции постройки. Очевидно, что в местах выпадения минимального количества осадков гидроизоляция попросту не нужна. Нет необходимости в ней и для жарких стран. Но на этом перечень условий, для которых данная мера неактуальна, заканчивается.

Понятно, что гидроизоляция основания служит для того, чтобы повысить надежность и долговечность фундамента, обеспечить его сохранность на протяжении максимального отрезка времени. В свою очередь, такая мера позволяет повысить качество эксплуатации постройки, в частности, избежать сюрпризов в виде потеков на цокольном этаже (в подвале), развития грибковых организмов и иже с ними связанного. И неважно, строите ли вы фундамент для бани, дома, забора или теплицы — в защите нуждаются любые несущие конструкции!

Как происходит разрушение монолитного фундамента под действием влаги? Все очень просто. Допустим, увлажняется только поверхность железобетонного основания. Пришла зима, температура упала ниже отметки 0 градусов по Цельсию и вся впитавшаяся в монолит влага выше уровня промерзания грунта замерзла. Замерзая, вода, как известно, расширяется, разрушая при этом структуру материала. Пришла весна, весь лед растаял, оставив после себя в бетоне поры и трещины. С каждым годом ситуация будет усугубляться, трещины будут разрастаться и вода рано или поздно доберется до арматурного каркаса. С этого момента скорость разрушения основания дома увеличится в разы! Вот и думайте теперь, нужна ли гидроизоляция фундамента или нет!

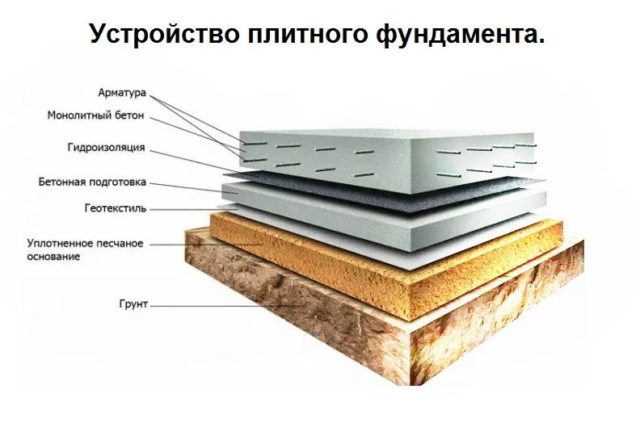

Что представляет собой плитный фундамент?

Начать статью следует с описания плитного фундамента, его структуры и метода укладки. Данный тип фундамента относится к незаглубленным или мелкозаглубленным конструкциям, в зависимости от типа грунта. Для его укладки необходимо изначально создать котлован. Железобетонная плита устанавливается на организованную заранее подушку, созданную из песка и щебня, которые, в свою очередь, были плотно утрамбованы.

Плитный фундамент может быть двух типов: монолитным и сборным, каждый из них требует укладки гидроизоляции. При первом варианте уже подготовленная опалубка заливается товарным бетоном. Предварительно устанавливается каркас из арматуры. Второй вариант укладки плитного фундамента предполагает составление конструкции из заранее подготовленных железобетонных блоков, которые могут различаться по своей структуре.

Вне зависимости от выбранного типа фундамента необходимо устроить надежную гидроизоляцию плиты, чтобы обеспечить его долговечность.

Особенности плитных фундаментов

Для начала определим, на каком типе грунта и для каких сооружений целесообразно использовать плитный фундамент. Иногда его еще называют плавающим, так как под действием сил пучения, основание постройки перемещается (плавает) вместе с замерзающими или оттаивающими грунтовыми массами. Поэтому плавающая плита отлично работает на грунтах склонных к пучению или сильной просадке:

• мелкопесчаных, пылеватых, супесях;
• глинистых, суглинках;
• водонасыщенных;
• насыпных;
• слабо несущих, например торфяниках.

Важно! Не рекомендуется применять плитный фундамент на грунтах с толстым илистым или почвенно-растительный слоем, а также подверженных оползневым явлениям.

В зависимости от степени пучинистости грунта применяются различные типы опорных плит:

1. Монолитные железобетонные плиты фундамента рекомендуется обустраивать на грунтах подверженных сильным вертикальным и умеренным горизонтальным передвижениям. Для верхних ребер жесткости допускается использование готовых железобетонных балок жестко скрепленных с основной плитой сварной арматурой и цементным раствором. Вся конструкция должна быть достаточно хорошо армированной, чтобы деформации породы не оказывали отрицательного воздействия на целостность здания.
2. На грунтах средней силы пучения допускается устройство как монолитного фундамента, так и сборного с монтажом блоков на раствор.
3. Для слабо пучинистых грунтов подойдут монолитные основания, где в качестве наполнителя используется керамзитобетон или бутовый камень. Их рёбра жёсткости могут быть направлены вверх или вниз. В обоих вариантах отсутствует необходимость в специальных креплениях к плите, так как ригеля остаются на месте под воздействием силы тяжести расположенных сверху конструкций.

Плитный фундамент подходит для сооружений с массивными несущими конструкциями из кирпича или бетона. При этом, чем больше вес и пространственная жесткость надземной части здания, тем надёжнее будет её сцепление с фундаментом и меньше горизонтальных деформаций опорного грунта. Наиболее целесообразно использовать такой тип основания в сочетании с утеплением, при условии, что он будет выполнять функцию пола для первого этажа, для возведения жилых сооружений в северных широтах.

Разновидности плитных фундаментов

На данный момент практикуется использование следующих типов плитных фундаментов:

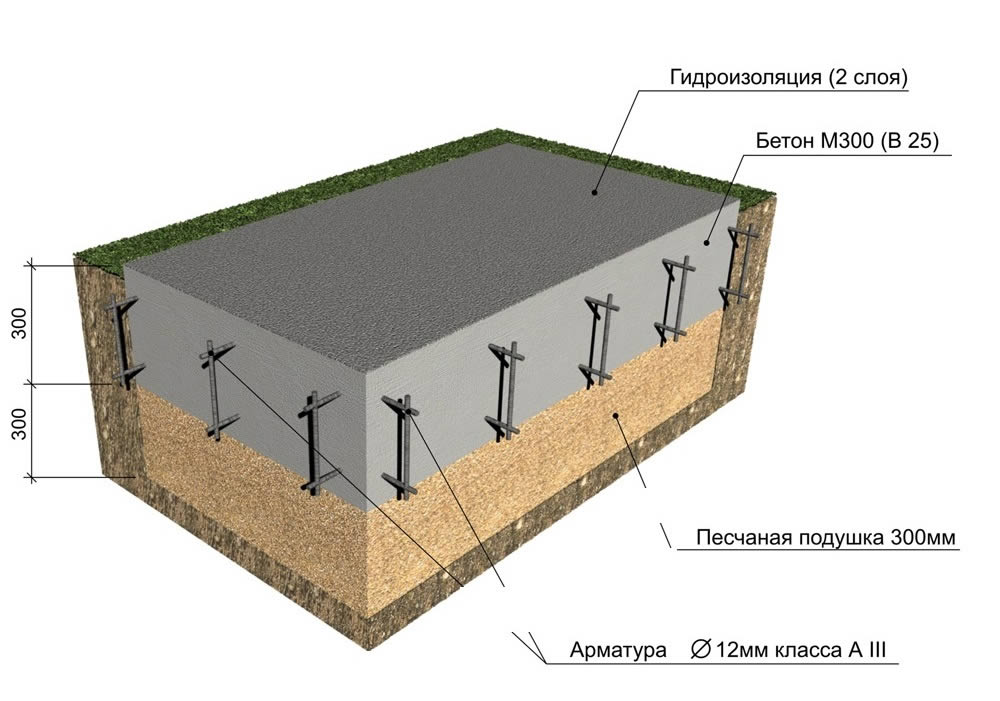

Монолитный плоский – представляет собой монолитную железобетонную плиту одинаковой толщины по всей площади. Наиболее простая конструкция, но, при равных несущих характеристиках по сравнению с фундаментом с ребрами жесткости, на неё затрачивается избыточное количество бетона.

Утепленная шведская плита (УШП) – фундамент, состоящий из нескольких слоев, среди которых железобетонная заливка, экструдированный пенополистирол, песчано-гравийная или щебеночная засыпка. Получила наибольшее распространение в скандинавских странах, Канаде, на Аляске. На данный момент широко внедряется в частном жилищном строительстве в северных регионах России.

С ребрами жесткости:

1. Рёбра жесткости направлены вниз – фундамент ЖБ монолитная плита размещается сверху на сплошной ленте (монолитной или сборной), выполняющей функцию элемента жесткости. Заливка выполняется поэтапно или непрерывно. Особое внимание уделяется несъёмной опалубке нижней части, так как на неё оказываться основное давление от всей конструкции.
2. Рёбра направлены вверх – монолитная лента, повторяющая контуры несущих стен, располагается сверху на бетонной плите, составляя с ней одно целое. В случае возведения сооружений среднего и небольшого веса допускается использование в качестве ребер жесткости сборных железобетонных конструкций с их обязательным креплением на поверхности основания. Ребра жесткости могут формировать стенки цокольного этажа. Они подлежат обязательному утеплению. В слое теплоизоляции могут прокладываться коммуникации, что дает дополнительное преимущество, ведь для их ремонта не потребуется вскрывать бетонный материал.

Сборные основания – конструкция, независимо от направления рёбер жёсткости, состоит из отдельных железобетонных блоков и плит, скрепленных между собой цементом и закладными металлическими деталями. Имеет ограниченную область использования – подходит только для возведения малоэтажных зданий на пучинистых грунтах средней и слабой подвижности.

Плюсы и минусы фундамента монолитная плита

Преимущества:

1. Допускается сооружение строений большого веса на грунтах со слабой несущей способностью.
2. Небольшое количество усадочных деформаций минимизирует повреждения конструкционных элементов здания.
3. Плитные основания не нуждаются в глубокой закладке. Их строительство ведется с применением всего сегмента соответствующей спецтехники – от средств мелкой механизации, до крупногабаритных машин (экскаваторов, бульдозеров, вибротрамбовок и т.д.). Это существенно ускоряет процесс выполнения работ по сравнению со строительством ленточных фундаментов глубокого заложения.
4. Внешняя поверхность монолитной плиты может выполнять функцию пола первого этажа или подвала.

Кроме того, использование плитных основ с ребрами жесткости:

• повышает устойчивость к изгибающим деформациям;
• позволяет равномерно распределить вес от надземной части сооружения;
• благодаря увеличению прочности всей конструкции основания, способствует уменьшению толщины её плоской части.

Недостатки фундаментов плитного типа:

1. Большой расход материала.
2. Значительные трудозатраты.
3. Высокая стоимость конструкции.
4. Для их устройства обязательно потребуется строительная техника.

Бетонная подготовка под фундамент – требования СНиП и устройство подбетонки

Устойчивость фундаментов зависит от качества подготовки основания. Его выбор и устройство во многом определяется материалом подземных конструкций и грунтовыми условиями площадки застройки. Бетонная подготовка под фундамент считается наиболее надежной и дорогостоящей по сравнению с песчаными и щебеночными подушками. Чаще всего она выполняется под монолитными лентами и плитами с учетом требований соответствующих СНиП и СП.

Для чего нужна подбетонка

Прежде всего, подготовка участка под фундамент преследует цель упрочнения и выравнивания основания. Но бетонный слой является еще и барьером, защищающим будущий подземный монолит от потери цементного молочка, которое при бетонировании конструкции может просто просачиваться в землю или подстилающие слои щебня и песка.

Подбетонка способствует удержанию влаги в растворной массе, что требуется для корректного прохождения процесса отверждения бетона. Если воды будет недостаточно, цемент не сможет полностью раскрыть свои свойства, а это приведет:

• к появлению трещин в бетонируемой конструкции;
• к недобору проектной прочности;
• к дальнейшим разрушениям фундамента в период эксплуатации.

Устройство в основании подземной части дома бетонной площадки в соответствии со СНиП способствует максимально равномерному распределению нагрузок, действующих со стороны грунта и наземной части строения. Подготовка под фундамент из бетона позволяет выровнять дно выемки и устойчиво расположить в опалубке арматурный каркас для монолитной ленты или плиты.

Кроме того, подстилающий слой практически исключает появление усадок грунта вследствие воздействия больших или точечных нагрузок.

Еще одна причина, определяющая для чего нужна подбетонка, заключается в том, что по жесткому и ровному слою подготовки устройство фундамента в зимний период происходит проще.

Нормативные документы – СНиП и Свод Правил (СП)

Устройство любых конструкций при возведении гражданских и промышленных объектов подчиняется определенным требованиям, указанным в соответствующих СНиП и других стандартах государственного и отраслевого значения. Бетонная подготовка под фундамент выполняется, основываясь на:

• СНиП ;
• СП ;
• СП 50-101-2004.

В данных документах определяются мероприятия по проектированию и устройству оснований с учетом:

• типа грунта;
• окружающей застройки;
• действующих нагрузок;
• сейсмичности;
• экологических требований.

Толщина и ширина бетонной подготовки для фундамента рассчитывается, согласно СНиП, по несущей способности и возможным деформациям. В первом случае расчет требуется, если:

• предполагается наличие значительных сжимающих нагрузок;
• строение предполагается размещать вблизи откосов, на склоне или насыпи;
• под подошвой фундамента находятся слабые грунты.

Следует оговориться, что СНиП допускает не производить расчетов по несущей способности, если проектом будут предусмотрены мероприятия, исключающие смещение грунта по ранее названным причинам.

В качестве нагрузок на бетонную подготовку фундамента принимаются все передаваемые от сооружения длительные и кратковременные усилия, включая вес подземной части строения. Возможные сочетания указаны в СНиП.

Устройство подбетонки

Вне зависимости от типа грунта, на первом этапе работ по выполнению подготовки из тощего бетона под фундамент следует выровнять дно выемки. К сведению, для монолитной ленты достаточно будет выкопать траншею, а для плиты потребуется котлован. При определении глубины выемки учитывается толщина подбетонки и толщина песчано-гравийного слоя, укладываемого непосредственно на грунт.

Рыхлую почву необходимо утрамбовать, а на дно выемки подсыпать песок и щебень. Слои также трамбуются. Щебень, в этом случае, будет выполнять дренажную функцию. Далее на поверхность в качестве гидроизоляции настилаются полотна рубероида или пленки.

Бетонная подготовка под монолитную ленту или фундаментную плиту должна выступать по периметру за пределы подземной конструкции на 10-15см. С таким учетом делается щебеночно-песчаная подоснова и выполняется устройство опалубки под заливку основания. Высоту короба принимают, исходя из толщины подготовки под фундамент.

На следующем этапе замешивается тощий бетонный раствор, в состав которого входит малый объем цемента. В качестве наполнителя используется гравий и песок. После того, как бетон будет залит в опалубку, его потребуется утрамбовать, чтобы избавиться от пузырьков воздуха, и выровнять. В первые несколько дней поверхность бетонной подготовки накрывают полиэтиленовой пленкой, предотвращающей чрезмерное высыхание поверхности.

Важно знать, что основание под фундамент, не усиленное арматурой, имеет ограничения по размерам.

Армирование значительно укрепляет подбетонку и повышает надежность подземной части строения. Сетки вяжут посредством проволоки из стержней диаметром восемь миллиметров, а укладывают до заливки раствора. Для обеспечения надежного спряжения бетонной подготовки с фундаментом, в толщу основания вертикально устанавливают металлические прутья таким образом, чтобы они выступали над поверхностью бетона на 20-30см.

Оптимальной толщиной подбетонки без армирования считается 15-20см. При устройстве железобетонного основания под фундамент, размер подготовки может быть уменьшен до 6-10см. В СНиП указывается максимальное отклонение горизонтальной поверхности – не более 5мм на метр при устройстве монолитной ленты и не более 50мм для плиты шириной более 25 метров.

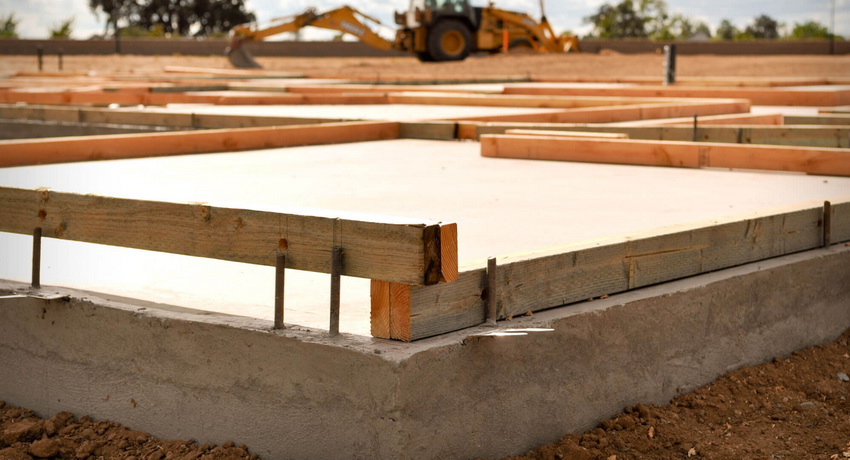

Опалубка для монолитного фундамента: пошаговая инструкция

Опалубка для монолитного основания своими руками

Прочность и долговечность строения во многом зависит от основания. Неправильный выбор фундамента или допущенные ошибки на этапе его возведения могут привести не только к серьезным материальным затратам, но и к разрушению строения.

Основной проблемой при возведении фундамента является неустойчивый грунт. Именно от этого фактора зависит выбор основания. В большинстве случаев на слабых грунтах возводят монолитный фундамент.

Преимущества монолитного основания

Монолитная плита-фундамент – это несложная, но дорогостоящая конструкция. Однако существенные преимущества побуждают возводить основание такого типа.

Кроме того, монолитный фундамент позволяет избежать дополнительных расходов на гидроизоляцию и утепление пола. А вот на дренаже плитного фундамента лучше не экономить.

Виды опалубки и материалы для ее изготовления

Опалубка делится на два вида:

• Съемная конструкция удаляется после застывания бетона.
• Несъемная опалубка остается на месте и служит для утепления строительной конструкции.

Для изготовления опалубки можно использовать разные материалы:

Съемная и несъемная опалубка монолитной плиты

Опалубка из досок

Доска считается самым удобным материалом при устройстве опалубки. Ее можно легко отпилить и скрепить там, где нужно. Наилучшим вариантом считаются доски из хвойных пород деревьев. Это может быть ель, сосна или пихта. Срок службы такого материала довольно долгий, поэтому доски можно использовать несколько раз. Доски одноразового использования могут быть из деревьев любых пород.

Древесные доски для опалубки

Выбирая древесину в качестве материала для опалубки, стоит помнить о влажности доски. Показатель менее 25% увеличивает способность дерева к впитыванию влажного бетона. При обустройстве опалубки в летнее жаркое время рекомендуется проливать опалубку водой перед тем, как заливать бетон. Повысить гидроизоляцию опалубки можно с помощью полиэтиленовой пленки или листов рубероида, прикрепляя их степлером.

Немалую важность имеет толщина доски для опалубки. Она подбирается в зависимости от предполагаемого количества упоров и подпорок. Принимая во внимание факт, что более толстые доски имеют высокую стоимость, можно сократить расходы, взяв доски меньшей толщины, но увеличив количество подпорок. Для повышения прочности опалубки доски усиливают дополнительными стяжками.

Фанера обладает некоторыми преимуществами перед доской. Во-первых, она имеет более ровную поверхность. Во-вторых, требуется меньше времени на сборку и установку. В-третьих, материал менее подвержен деформации. Однократное использование фанеры для изготовления опалубки допускает возможность применения обычной фанеры из хвойных пород деревьев. Для более частого использования требуется влагостойкая фанера. Для многократного использования идеальным вариантом будет ламинированная фанера.

Опалубка для фундамента из фанеры

Для работы фанера распиливается на нужные отрезки, которые с торцов промазывают влагостойким клеем для снижения впитывающей способности. Рабочую поверхность можно обработать олифой, что также снизит влагопоглощение фанеры.

Правила установки опалубки

На опалубку возлагается несколько основных задач:

• Способность выдерживать давление бетонного раствора.
• Сохранять заданную форму.
• Возможность легкой и доступной сборки.
• Должна быть максимально герметичной, чтобы предотвратить утечку бетонной смеси.

При устройстве опалубки для монолитного фундамента важно соблюдать основные правила:

• Нельзя устанавливать стойки и подпорки на вскопанном или насыпном грунте. Конструкция должна быть надежной и максимально устойчивой. На слабых грунтах под опорные стойки лучше подложить обрезки досок.
• Принимая во внимание воздействие на опалубку большой массы бетона, нужно обеспечить неизменное положение щитов на длительный срок.
• На проблемных грунтах не исключается возможность монтажа опалубки на специальных фундаментных обрезах. Их заглубляют ниже точки промерзания грунта, что делает конструкцию более устойчивой и крепкой.

Сборка опалубки

Главная функция опалубки – возможность придать фундаменту правильную форму. Собирать опалубку можно разными способами. Все зависит от материала, используемого для устройства опалубки. Также учитывается характеристика фундамента и индивидуальные предпочтения. Сборка опалубки для монолитного фундамента проходит в несколько этапов:

Сборка опалубки для монолитного фундамента

Таким образом, принимая во внимание важность такого элемента строительства, как фундамент, требуется соблюдать правила и инструкции при устройстве опалубки для монолитного фундамента. Только в этом случае можно получить крепкое надежное основание для строительной конструкции.

Назначение праймера №4

Фирмой «Технониколь» выпускается праймер No4, представляющий собой однородную жидкость черного цвета на основе водной эмульсии нефтяного битума. Основным назначением этого материала является облегчение и сокращение времени проведения работ по гидроизоляционной защите элементов строительных конструкций. Праймер No4 имеет отличные характеристики, время его высыхания составляет всего около шестидесяти минут. Он обладает следующими эксплуатационными достоинствами:

• обеспечивает хорошее сцепление гидроизоляционного материала с поверхностью, на которую он наносится;
• противостоит воздействию высоких температур;
• имеет антикоррозионные свойства;
• может использоваться в качестве клеящей основы при укладке рулонных материалов;
• дает возможность работы с этим праймером при низких температурах окружающей среды;
• вытесняет воду с поверхности, на которую наносится;
• обладает отличной проникающей способностью;
• отсутствует липкость при эксплуатации.

Праймер №4 «Технониколь»

Перед использованием праймера No4 его необходимо тщательно перемешать, а поверхность, на которую он будет наноситься, очистить от грязи и высушить. Этот материал предназначается для грунтования основания, на которую будет укладываться рулонная гидроизоляции, обеспечивая отличное сцепление с обрабатываемой поверхностью.

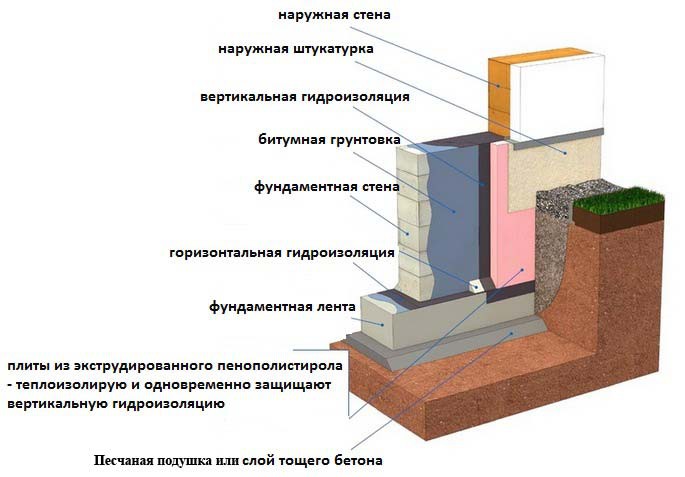

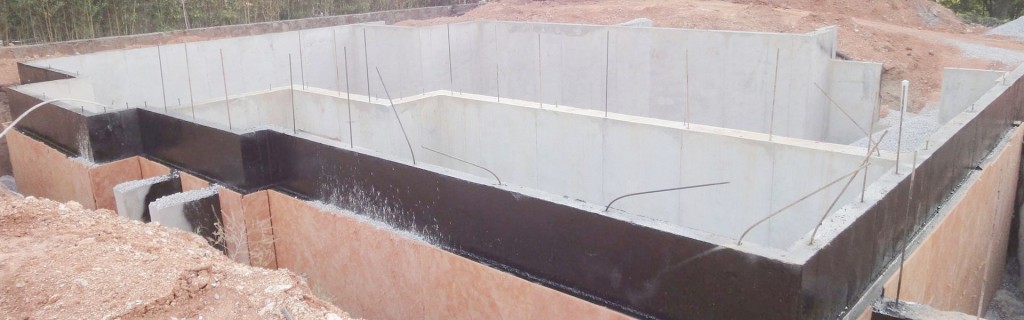

Гидроизоляция после установки фундамента

Если вы не выполнили гидроизоляцию во время монтажа, не переживайте. Существует несколько способов, которые помогут сделать эти работы после заливки бетона и возведения основания. В данном случае используют оклеечные водонепроницаемые листовые или рулонные материалы из битумно-полимерного состава.

Чтобы закрепить такие материалы, листы приклеивают к поверхности фундамента горячим способом с помощью газовой горелки. Но вы можете упростить работу с помощью современных самоклеящихся материалов.

Обмазочные материалы — цементные, битумные и полимерные растворы, мастики или эмульсии, которые наносят с применением кисти, шпателя или распылителя. Такие средства подходят для создания основной гидроизоляции и последующего ремонта и заделывания трещин, сколов в фундаменте.

Монтаж и обустройство фундамента — трудоемкий и кропотливый процесс, который требует внимательности, аккуратности и соблюдения технологии. Мастера “МариСруб” надежно и качественно выполнят возведение фундамента, устройство гидроизоляции и утепление конструкции.

Эксперты проведут анализ почвы земельного участка и подберут подходящий тип основания для дома, бани или беседки. Грамотно и оперативно рассчитают фундамент с учетом вентиляции, канализации и других инженерных сетей. Гарантируем высокое качество и соблюдение сроков работ по загородному строительству и отделке!

Технология: как правильно выполняется заливка?

Как уже было сказано ранее, уникальностью этого варианта основы является тот факт, что плита распределяет давление на почву, создавая тем самым дополнительную опору для строения.

Чтобы соорудить монолитную плиту по грунту своими руками, требуется подготовить котлован и залить в него бетонную смесь с последующей укладкой теплоизолирующего же правильно заливать?

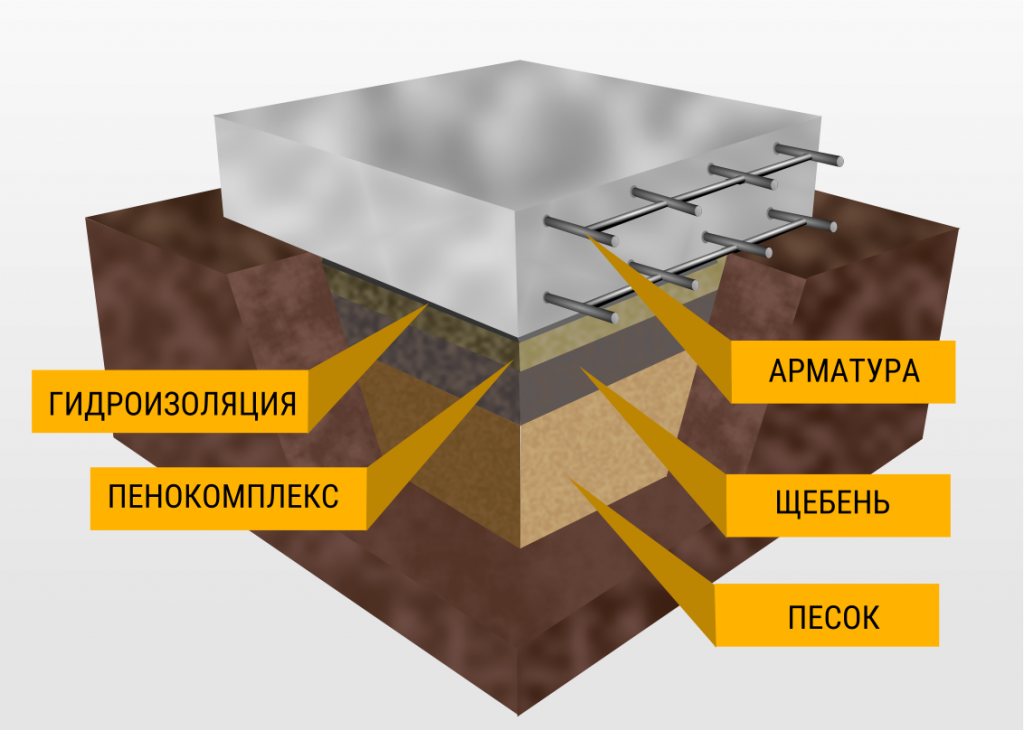

Алгоритм действий для дома без цоколя выглядит следующим образом:

1. Изначально необходимо создать ленточный фундамент размерами 0.4 м в ширину и м в глубину. Естественно, нужно учитывать не только тип грунта, но и особенности погодных условий того региона, где будет располагаться постройка. Во время этапа установки арматурного каркаса, требуется оставить вертикально торчащие концы арматуры диаметром см по всему периметру фундамента, через каждый полметра. Это необходимо для последующей связки плиты и фундамента. Причем не стоит забывать, что внешняя опалубка должна иметь большую высоту, чем впоследствии установленная монолитная плита на м.
2. Происходит заливка бетонной смеси.
3. Для котлована достаточно 50-60 м. Важно, чтобы дно было ровным.
4. Дно устилается песочной подушкой. Слой должен быть в пределах 15-20 см., после чего тщательно утрамбовывается до того момента, пока на поверхность можно будет наступить в обуви, но отпечатка не останется.
5. Поверх песка необходимо уложить слой геотекстиля, чтобы исключить смешивание песка и щебня. Ленты геотекстиля сшиваются между собой с использованием специального оборудования. По всему периметру геотекстиль должен выступать примерно на полметра и заходить на ленточный фундамент.
6. Далее приходит этап засыпки щебня. Толщина должна быть не меньше 20 см. По мере возможности необходимо его утрамбовать и как можно лучше выровнять по всему периметру. Далее, этот слой проливается цементным молоком так, чтобы заполнить все пустоты, а слой был поверх щебня 3-5 см.
7. Как только «пирог» застынет, сверху необходимо уложить гидроизоляционный слой. Далее все швы необходимо тщательно запаять паяльной лампой или газовой горелкой. Гидроизоляция тоже должна выступать за торцы фундамента на 30-40 см.
8. Теперь этап укладки теплоизолирующего материала. Он должен быть в один уровень с ленточной основой. Для этих целей лучше всего применять пеноплекс плотных марок. Для проклеивания стыков между листами применяется мастика.
9. Теперь необходимо приступить к обустройству коробки из арматуры. Для этого берутся прутья диаметром 12-14 мм, и располагаются с расстоянием до 20 см. Сетку необходимо укладывать в 2 слоя, с расстоянием в 10-15 см. Между собой слои требуется объединить кусками арматуры. Нижняя часть, под сеткой, должна содержать специальные подставки, которые монтируются таким образом, чтобы расстояние от утеплителя до нижнего ряда арматуры составляло 5-6 см. Эти прутья необходимо максимально крепко связать с торчащими концами арматуры ленточного фундамента, которые были оставлены на первом этапе.
10. Пришло время заливки плиты. Важно выполнять работы с бетонной смесью по всему периметру сразу, чтобы бетон смог улечься без пузырей ровным слоем. Уровень требуется выравнивать по наружной стороне опалубки так, чтобы до края верхнего ряда арматуры было не менее 5 см.

Бетон затвердеет за 1 месяц. Теперь пора приступать к возведению дома. Заливка фундамента и плиты должна проводиться сразу, без этапного затвердевания слоев.

Внимание! Перед тем как уложить монолитную плиту, требуется продумать укладку всех коммуникаций, которые проходят под землей.

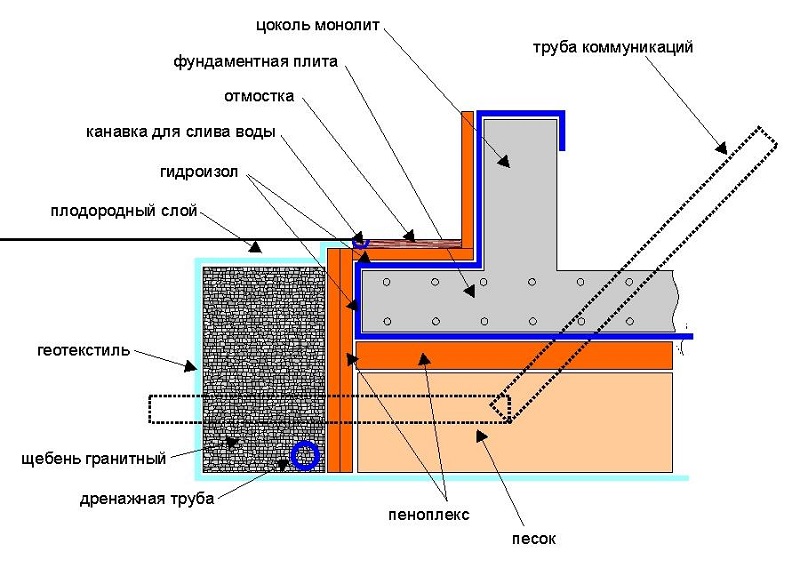

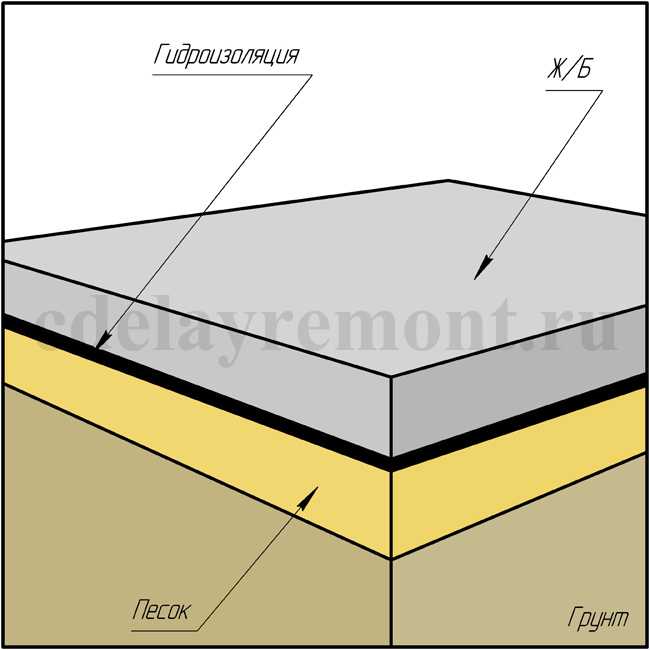

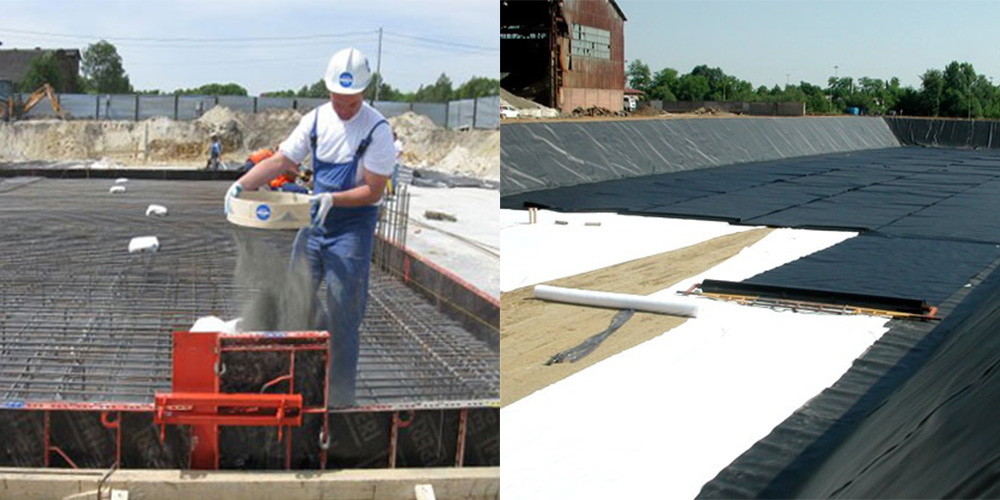

Зачем нужна гидроизоляция монолитной плиты

Фундаментный массив имеет мелкие поры, в момент повышения влажности выполняющие функции капилляров. Бетон начинает впитывать воду, что влечет за собой последствия негативного характера:

• понижается прочность монолитного фундамента от постоянного переувлажнения;
• в порах скапливается влага;
• от увлажненной основы в помещениях появляется сырость, образуется плесень.

Если отсутствует гидроизоляционный слой, основание начинает приходить в негодность, что негативно отражается на устойчивости объекта.

Обустраивая фундамент любым способом, грунтовая влага от него отсекается в обязательном порядке.

Гидроизоляция фундаментной плиты решает несколько существенных задач:

• герметизирует бетонное основание, обеспечивая его целостность;
• помогает поддерживать комфортный микроклимат в здании, при нормальном уровне влажности препятствует появлению плесени;
• увеличивает эксплуатационные сроки основания;
• защищает арматурный каркас от образования коррозии, сохраняя показатель прочности стальных прутьев.

Применяются разные способы гидроизоляционной защиты, отличающиеся определенными достоинствами и недостатками, но каждый из них направлен на предотвращение попадания воды путем особой обработки фундамента.

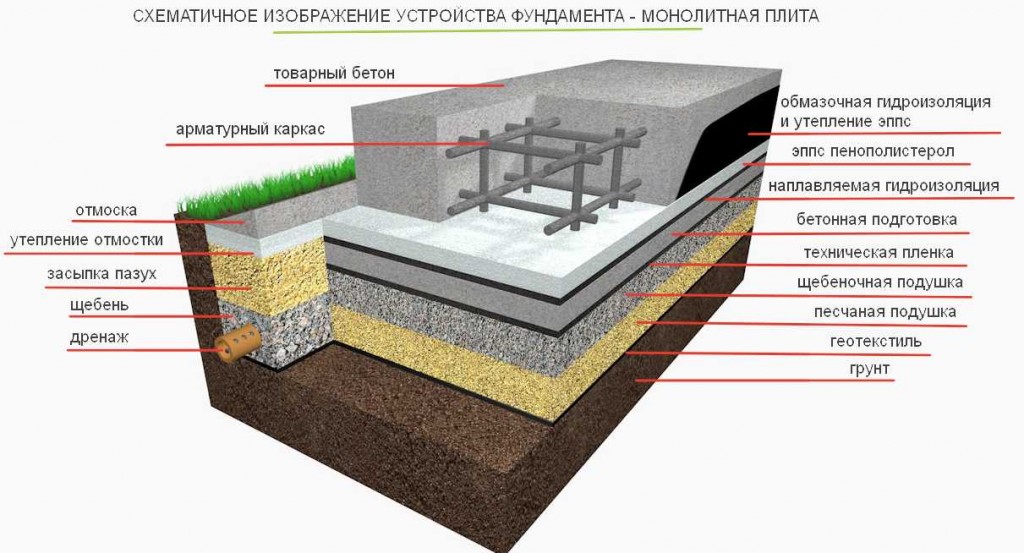

Фундамент-плита своими руками: пошаговая инструкция

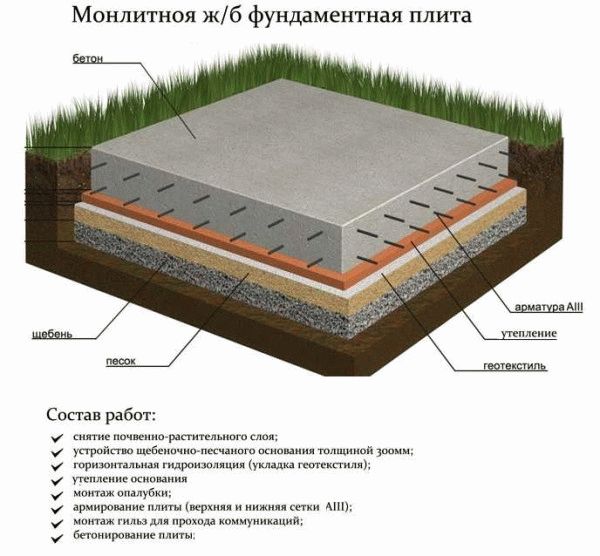

Весь комплекс работ по обустройству плитного основания дома или хозяйственной постройки можно выполнить своими силами.

Подготовительный этап

Участок под фундамент очищается от мусора, деревьев и кустарников, после чего выполняется разметка будущего котлована. Важно следить, чтобы натянутые шнуры образовывали прямые углы. Для точности геометрии проверяют совпадение длин диагоналей размеченного прямоугольного участка.

На размеченном участке требуется вырыть котлован с учетом толщины песчано-щебеночной подушки, подбетонки, гидроизоляции и проектной величины заглубления плиты.

С пятна застройки требуется удалить слой плодородного грунта с растительностью, глубина котлована рассчитывается относительно подготовленной поверхности.

Дно котлована должно быть ровным и горизонтальным, грунт тщательно утрамбовывают. Технология строительства фундамента-плиты может предусматривать использование геотекстиля для создания барьера между грунтом и песчаной подушкой – в этом случае песок не заиливается и не вымывается при подъеме паводковых грунтовых вод. Полотна геотекстиля укладываются с нахлестом в 30 см и заходом на стенки котлована.

Обустройство подушки

На дно котлована равномерно насыпается песок слоем 100-120 мм. После чего смачивается водой и уплотняется при помощи виброплиты. Затем по тому же принципу насыпается и трамбуется следующий слой песка. Общая толщина подушки должна составлять не менее 200 мм.

Распространенные критичные ошибки: использование песка с примесью глины, выгрузка сразу всего объема песка в котлован с последующим разравниванием.

Песчаную подушку закрывают слоем гравия или щебня толщиной 120-150 мм. Можно предварительно уложить геотекстиль, чтобы слои не смешивались. Слой гравия необходим, чтобы исключить капиллярное подсасывание влаги из грунта.

На этапе обустройства подушки требуется проложить все коммуникации, которые будут выведены вертикально через толщу фундаментной плиты.

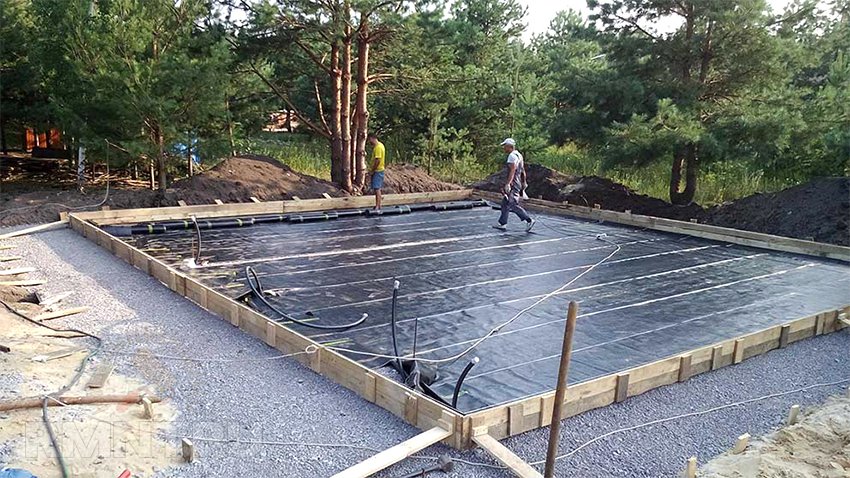

Гидроизоляция

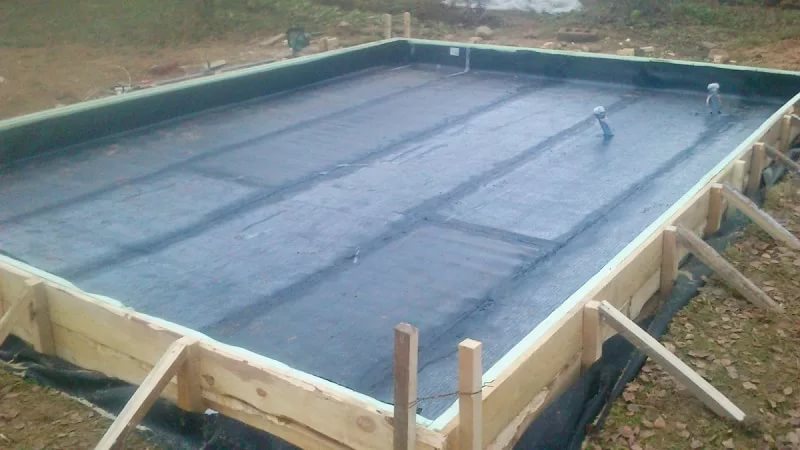

На готовую подушку монтируется опалубка по контуру будущей плиты. Для жесткости снаружи опалубку подпирают распорками. Конструкция должна быть герметичной, чтобы влага не уходила из рабочей смеси при бетонировании.

Для надежной гидроизоляции фундамента рекомендуется выполнить бетонную подготовку – поверх утрамбованного щебня наливают тонкий слой бетона. Толщина слоя 50-70 мм, марка бетона М-100.

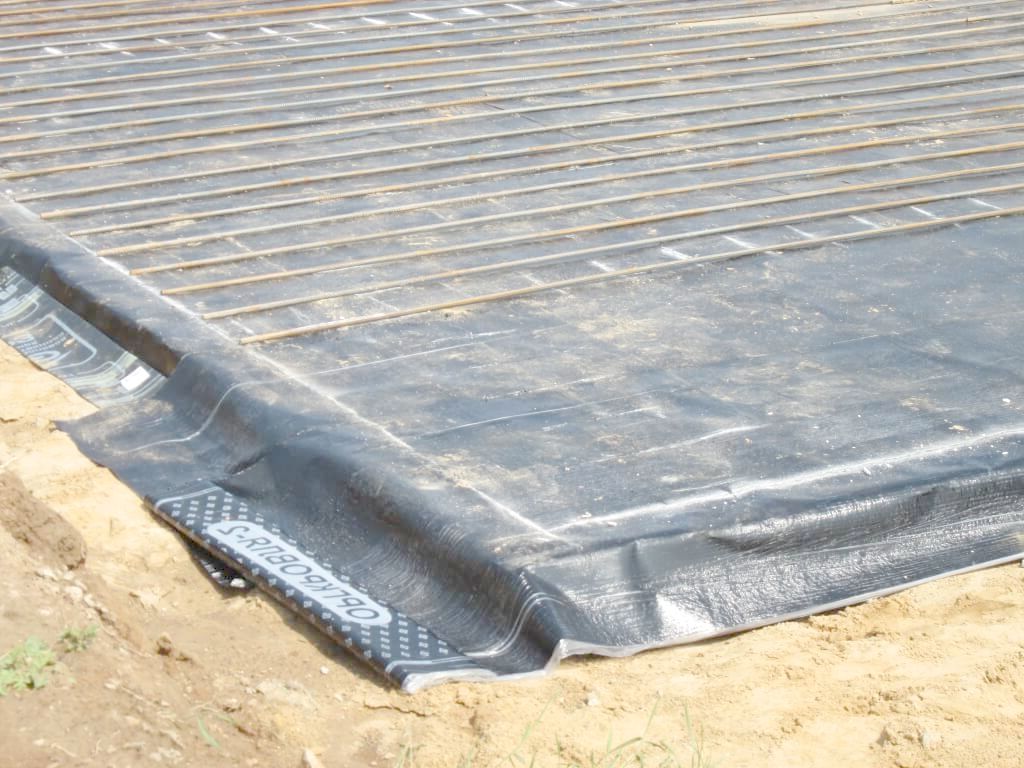

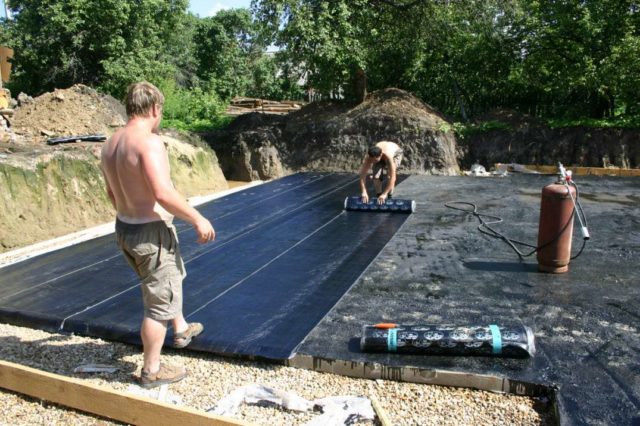

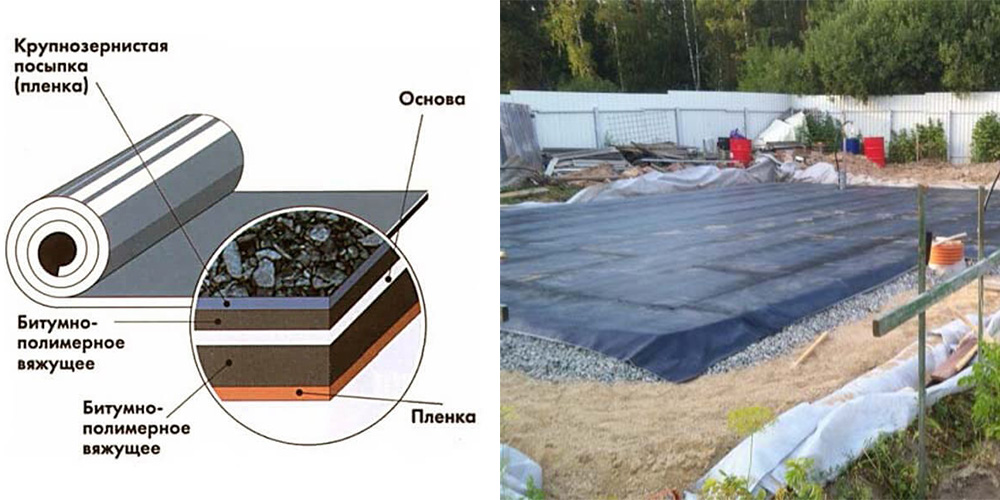

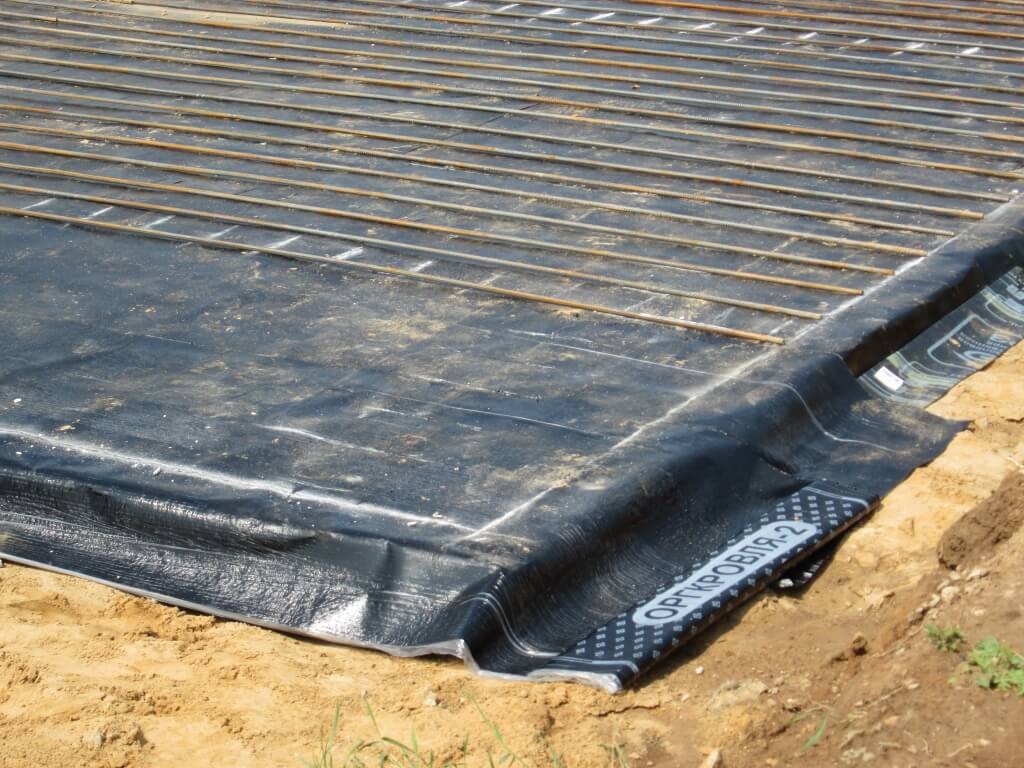

После высыхания подбетонки укладывается гидроизоляция из специальной полимерной профильной мембраны или двух-трех слоев рулонного битумного материала. Гидроизоляция должна заходить на стенки опалубки, края полотен склеиваются битумной мастикой или сплавляются, нагретые горелкой.

Утепление фундамента

В регионах с холодными зимами практикуется термоизоляция фундаментной плиты, если речь идет о строительстве жилого дома, где она будет служить основанием пола. Утеплитель под фундаментную плиту укладывается ровным слоем, если она запроектирована плоской. При обустройстве плиты с ребрами жесткости, направленными вниз. Из того же утеплителя формируются площадки в запроектированных местах.

Армирование

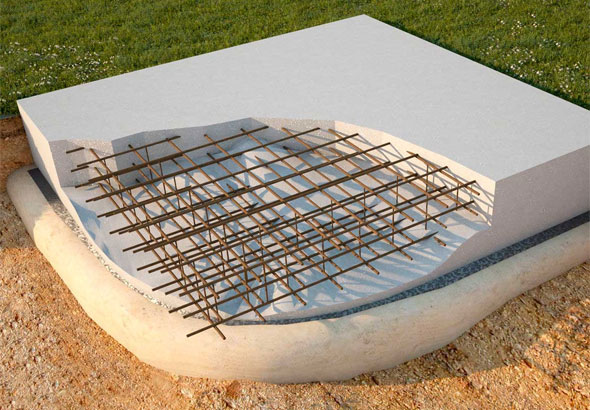

Монтаж арматурного каркаса начинают с нижней сетки. Чтобы соблюсти требуемый зазор в 30 мм от основания, стержни арматуры укладывают на специальные пластиковые подставки.

В первую очередь укладывают все продольные прутья. Затем к ним крепят поперечные при помощи проволочных скруток или пластиковых хомутов. Сварку не применяют – перегрев металла в точках крепления ослабляет конструкцию.

Чтобы второй ярус решетки расположить на требуемой высоте над нижней, используют подставки-«пауки» (они же «лягушки») по всей площади (2 штуки на квадратный метр) и П-образные краевые элементы.

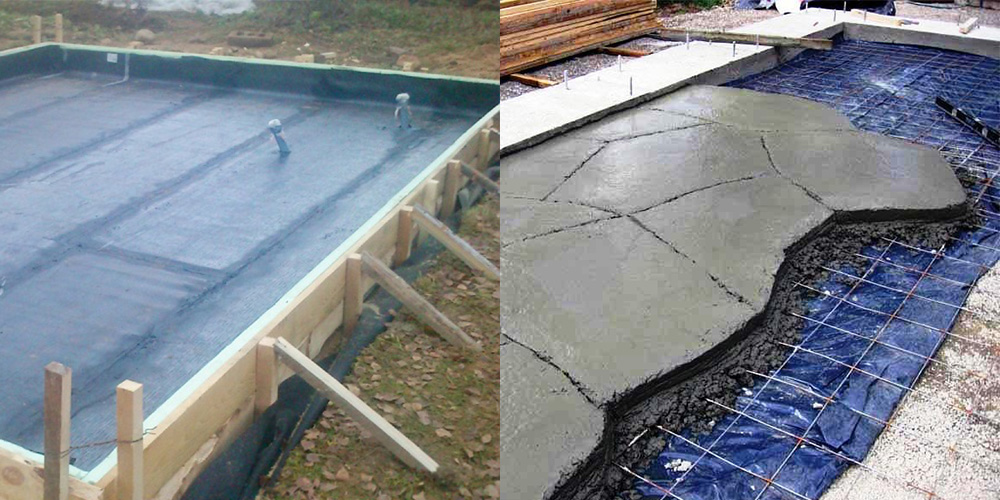

Бетонные работы

Заливку монолитной плиты фундамента следует выполнить в течение одной смены, иначе невозможно добиться требуемой прочности конструкции. Требования к рабочей смеси:

• марка бетона М-300 (класс прочности В22,5);
• подвижность П3;
• коэффициент водостойкости W8 и более;
• класс морозоустойчивости F

Необходимо предусмотреть удобный подъезд для автомиксера, заранее позаботиться о бетононасосе или лотках для подачи рабочей смеси в опалубку.

Подаваемый в опалубку раствор необходимо сразу же равномерно распределять по всей плоскости. Для уплотнения бетона, ликвидации воздушных пузырей, не обойтись без глубинного вибратора. Поверхность разравнивают правилом или при помощи виброрейки.

Фундамент монолитную плиту следует закрыть полиэтиленовой пленкой для защиты от осадков, мусора и случайных повреждений. Спустя сутки в течение 5-7 дней требуется смачивать бетонную поверхность водой. Это предупредит пересыхание и растрескивание верхнего слоя плиты. Через 10-15 дней можно снять опалубку – бетон успеет набрать более 50% прочности. К возведению стен приступают не раньше, чем через месяц после заливки – бетон должен полностью созреть.

Зная, как делать фундамент плиту под дом, можно сэкономить немало средств на строительстве дачи или загородного дома, гаража. Чтобы фундаментное основание прослужило не одно десятилетие, важно строго соблюдать технологию работ и использовать качественные материалы.

Технология фундамента монолитная плита — видео

Как сделать утепленный плитный фундамент по шведской технологии

Никто не поспорит, что закладка фундамента – это один из наиболее ответственных этапов любого капитального строительства. Вот и я, решив приступить к постройке бани, сразу задумался о надежном основании. Сложность этого вопроса состояла в том, что мой дачный участок для предполагаемой застройки находится на слабом торфяном грунте.

А это значит, что про ленточный и столбчатый фундаменты мне предстояло забыть. Перебрав другие возможные варианты, я остановился на так называемой шведской технологии устройства утепленного плитного фундамента. Делается эта конструкция просто, причем позволяет за один выстрел убить не одного, а нескольких зайцев. Итак, начну по порядку.

Для начала, расскажу, что это такое и зачем оно нужно. На самом деле, это никакая не инновация, как могут подумать некоторые. Утепленные фундаментные плиты, называемые «schwedenplatte», начали применяться в европейском строительстве еще лет 40-45 назад.

Данный фундамент бетонируется за один прием при использовании несъемной пенополистирольной опалубки, кроме того слой пенополистирола закладывается непосредственно и в саму плиту. Туда же интегрируется система напольного отопления (кабели «теплого пола»). То есть конструкция плита уже изначально предполагает защиту от морозного пучения грунта.

Оригинальная шведская утепленная плита выглядит так

Я в процессе устройства фундамента несколько отошел от оригинальной технологии, самое главное – не закладывал систему «теплого пола». Это показалось ненужным для моих реалий – баня строилась совсем небольшая 3х4 м, причем мойка и парилка совмещены. Во всем остальном технология практически соблюдена.

Производство плиты для фундамента мною было выполнено за несколько шагов:

Шаг 1. Копание котлована под фундамент

Хорошо, когда рытье котлована для фундамента можно поручить бульдозеру, но за неимением оного приходиться вооружаться лопатой и копать самостоятельно. Именно таким образом, собственными силами, мне удалось выкопать довольно ровную яму глубиной 40 см.

Шаг 2. Устройство щебнево-песчаной подушки

На дно котлована было засыпано 30 см щебня, а затем – 10 см песка. Каждый слой по отдельности я проливал водой, выравнивал под уровень, а затем тромбовал виброплитой. В конце концов получилось щебнево-песчаное основание на уровне с землей.

Шаг 3. Устройство опалубки

Опять же, на этом шаге была немного скорректирована шведская технология, в которой применяется неснимаемая опалубка в виде пенополистирольных L-блоков.

В нашем городе мне такие блоки найти не удалось, поэтому я махнул на все это рукой и сколотил обычную деревянную опалубку из досок по периметру фундамента.

Дополнительно было сделана небольшая опалубка для квадратного проема, через который в дальнейшем был проведен слив воды из бани. Тут главное выровнять все стороны, чтобы не получилось криво.

Обратите также внимание, что бетона будет заливаться много и давление на опалубку будет немаленькое. Поэтому нужно основательно распереть щиты от грунта брусками.

Для опалубки я брал доски, но тут кто на что горазд. Просто они показались удобнее

Шаг 4. Укладывание утеплителя – ЭППС или пенопласта

Далее, прямо внутрь опалубки я укладывал ЭППС 50 мм в два слоя. Вместо него можно применить и пенопласт, только он должен быть плотный, крепостью в 100 ед. (200 ед. – вообще идеально), его еще называют половым. Слой утеплителя внутри плиты позволит почти всему теплу, которое производится внутри бани при прогреве, оставаться внутри помещения, а не уходить в грунт.

Внутри опалубки аккуратно укладываются листы ЭППС

Сетку с ячейками 15х15 см я вязал из арматуры 10 мм (хотя и 8 мм было бы достаточно). Нельзя, чтобы сетка просто лежала на утеплителе, нужно ее приподнять примерно на 3-4 см. Я использовал для этих целей кусочки плитки, но, если есть возможность, лучше приобрести готовые пластиковые «грибочки» — они продаются в строительных магазинах. На них в идеале и должна укладываеться арматура.

Арматурная сетка служит для усиления бетонной плиты

Шаг 6. Укладка бетона

На фундамент для моей небольшой баньки ушло 1,5 куба бетона марки М300 (ниже М300 для фундамента использовать не рекомендуется, выше – пожалуйста). Укладывать пришлось опять же самостоятельно при помощи лопаты и разравнивать металлическим правилом. Для шведской плиты достаточно 10 см бетона.

Далее примерно неделю бетонную плиту нужно увлажнять, поливая водой, чтобы она не потрескалась. Желательно также, особенно в жаркую погоду, бетон чем-нибудь накрыть (полиэтиленом, например), чтобы вода быстро не испарялась. Опалубку можно разбирать только после того, как бетон окончательно схватится.

Готовая утепленная плита. Недели через 2 можно строиться дальше!

Вот и все, у меня получился фундамент, возвышающийся над уровнем земли на 20 см (два слоя ЭППС по 5 см + слой бетона 10 см). Такой цоколь прекрасно защитит нижний венец деревянной бани от испарений земли и атмосферной влаги.

Плюсы утепленного фундамента-плиты

И в конце моего повествования хотелось бы еще раз остановиться на достоинствах выбора шведской технологии устройства фундамента. Они такие:

• Утепленная фундаментная плита – это готовый черновой пол, на который можно настилать деревянные лаги.
• Печь можно устанавливать в любом месте.
• Теплопотери через пол минимальны.
• Трудоемкость и время проведения работ также очень малы (на устройство моего фундамента, без учета времени на застывание бетона, было потрачено 2 дня. Работал я в одиночку).
• Такой тип фундамента подходит для любого вида грунта, даже слабонесущего или с высоким уровнем грунтовых вод.

Если вам только предстоит решить, какой из видов фундаментов больше всего подойдет для вашей бани, я вам советую обратить внимание на утепленную плиту. В эксплуатации она показала себя замечательно: уже два года моя баня стоит на таком фундаменте, совершенно не проседая. Топится баня быстро, тепло сохраняет значительно дольше, чем аналогичные (но без утепленного фундамента) соседские бани.

Татаренко С.

Из чего состоит фундамент в виде монолитной плиты

Плитный фундамент представляет собой монолитное железобетонное основание, которое располагается под всей площадью будущего строения. Таким образом общий вес строения равномерно распределяется на достаточно большую площадь, чем достигается снижение давления на грунт. Такой фундамент также спокойно относится к сезонным изменениям объема грунта, так как он поднимается или опускается целиком. Вместе с этой монолитной платформой будет равномерно опускаться и подниматься вместе со всем строением, исключая его повреждение при сезонных изменениях грунтов.

При строительстве фундамента в виде монолитной железобетонной плиты в обязательном порядке предусматривается устройство гидроизоляции и подушки из утрамбованного песка, который будет также компенсировать изменения объема грунта на вашем участке.

Отсечение влаги внутри здания

Кроме фундамента, в гидроизоляции нуждается и наземная часть здания. Особенно актуальна данная процедура для высотных зданий, панельных многоквартирных домов (в которых явление затопления квартир водой из верхних этажей встречается крайне часто). Также для подобных сооружений характерен эффект капиллярного просачивания (когда влага просачивается сквозь стены, плиты перекрытия сквозь мельчайшие поры). Чаще всего подобное явление встречается в помещениях, которым свойственна регулярная повышенная влажность (ванная, кухня, уборная).

Плита перекрытия изолируется такими же способами, что и сборные, и монолитные фундаменты.

Рулонную гидроизоляцию плит перекрытия применяют, главным образом, на кухне, в уборной. На установленных рулонах создается цементная стяжка, которая служит основанием для монтажа декоративного покрытия (чаще всего это керамическая плитка, которая служит отличным защитным барьером для гидроизоляции, предохраняя его от механических повреждений). Для предотвращения протекания воды при сильных затоплениях в так называемой «мокрой зоне» рулоны раскладывают на полу таким образом, что края гидроизоляционного слоя закрывают определенную часть стены (как правило, это 20 см от пола).

Использование обмазочной гидроизоляции более выгодно для внутренних помещений, так как для ее создания нет необходимости в цементной стяжке. Это дает возможность избежать чрезмерного повышения уровня пола (как это происходит при использовании рулонных материалов). Также она более долговечна.

Наиболее надежным методом изолирования плит перекрытия является использование проникающих материалов. Преимуществом является наличие специальных составов, созданных непосредственно для укладки между швов. Дополнительное преимущество заключается в возможности нанесения на минеральное основание (оштукатуренную поверхность), т.е. ее можно наносить после завершения начальных отделочных работ на полу либо стенах.

Способы гидроизоляции фундаментной плиты

Защитить фундамент от негативного воздействия грунтовых и талых вод можно несколькими способами:

Разновидности гидроизоляции плитного фундамента

• Обмазыванием поверхности специальными влагостойкими материалами.
• Нанесением специальных проникающих составов, которые образуют гидрофобные кристаллы и не позволяют влаге попадать внутрь бетона.
• Обматыванием фундамента рулонными гидроизоляционными материалами.

к оглавлению ↑

Применение обмазочной гидроизоляции

Такая защита подразумевает нанесение на поверхность бетона битумной мастики, в результате чего образуется плотный слой, препятствующий проникновению влаги внутрь.

Принцип работы заключается в следующем:

• На поверхности подушки из песка и щебня укладывают слой цементной стяжки, разравнивают ее и оставляют до полного высыхания.
• Высохшую поверхность стяжки шлифуют и очищают от пыли.
• Наносят слой битумной мастики, используя кисть, валик или распылитель. В процессе работы важно держать поверхность сухой, так как даже незначительное количество воды может стать причиной плохой герметичности.
• После высыхания мастики можно приступать к заливке бетонной массы.
• Готовый фундамент также необходимо обработать, обмазывать нужно боковые части и верх монолитной плиты.

Защита проникающими составами

Гидроизоляция проникающими составами предполагает нанесение на поверхность фундамента специального состава. В результате его реакции с бетоном образуются кристаллы, препятствующие проникновению воды в поры бетона.

Процесс гидроизоляции таким способом выполняется в следующем порядке:

• Поверх песчано-гравийной подушки заливают цементную стяжку, ее поверхность выравнивают и ждут высыхания.
• Поверх стяжки укладывают рулонную гидроизоляцию. При этом важно выдерживать нахлест полотен 15-20 см, места стыков необходимо склеить битумной мастикой.
• Непосредственно на этот слой наливают бетонный раствор для создания фундаментной плиты. Оставляют фундамент до полного высыхания.
• После этого обрабатывают проникающими составами боковые поверхности и верхнюю часть монолитного основания. В результате реакции извести в составе бетона, влаги и активных компонентов гидроизолирующего материала пористая структура бетона заполняется кристаллическими соединениями. Действие образующихся кристаллов длится достаточно долгое время, что гарантирует надежную защиту монолитной фундаментной плиты в течение длительного периода.

к оглавлению ↑

Гидроизоляция рулонными материалами

Рулонная гидроизоляция считается самым популярным вариантом защиты фундамента от проникновения влаги. Для этой цели используются следующие материалы:

• Рубероид. Для его изготовления используют кровельный картон, пропитанный жидким битумом. С обеих сторон материал обработан тугоплавким битумом и посыпан асбестовой крошкой.
• Гидростеклоизол. Этот материал на основе стеклоткани или стеклохолста, на поверхность которых нанесен слой модифицированного битума и защитная полимерная пленка.

Процесс гидроизоляции верхней части фундамента проходит в несколько этапов.

Подготовка

Чтобы качественно защитить фундаментную плиту важно хорошо подготовить поверхность. Для этого необходимо удалить различные загрязнения и нанести смесь из цемента, песка, мелкого гравия и воды. Нанесенную стяжку тщательно выравнивают и оставляют до полного высыхания.

Основные работы

Рулонная гидроизоляция фундамента

На застывшую стяжку укладывают рулонную гидроизоляцию и слой теплоизоляционного материала. Сверху заливают еще один слой стяжки.

Завершающие действия

Завершает работы по гидроизоляции фундаментной плиты создание водоотводной подушки. Она служит дополнительной защитой основания от влаги. Для изготовления подушки берут цемент и гравий и смешивают их, добавляя воду. Полученную смесь укладывают поверх бетонной стяжки. В некоторых случаях можно укладывать отдельно слой гравия и слой цемента. В этом случае каждый слой должен повторяться не меньше четырех раз.

Для гидроизоляции подошвы фундаментной плиты выполняют следующие действия:

• На подушку из песка и щебня, разровненную и утрамбованную, укладывают рулонный материал для гидроизоляции. При этом полотна должны иметь обязательный нахлест.
• Места стыков проклеивают битумной мастикой. Наносится она с помощью кисти или валика.
• По краям фундаментной плиты гидроизоляционный материал должен выступать, чтобы загиб на стенки опалубки вверх составлял не менее 10-15 см.
• При использовании рулонных гидроизоляционных материалов цементную стяжку поверх подушки из щебня и песка можно не заливать.

Защита фундаментной плиты от разрушающего воздействия влаги является обязательным этапом строительства дома. Только в этом случае можно возвести надежное и прочное строение, которое не доставит особых проблем в процессе эксплуатации долгие годы.

Строителям хорошо известно, что вода – один из самых опасных врагов, который сводит на нет огромное количество усилий по возведению дома или капитальному ремонту. От избыточной влажности страдают различные участки здания, но наиболее разрушительно ее действие сказывается на фундаменте. Чтобы избежать негативного воздействия грунтовых вод, на первых этапах строительства выполняется гидроизоляция фундаментной монолитной плиты.

Проникающая гидроизоляция фундаментной плиты

Технология довольно простая. Специальные гидроизоляционные составы наносятся на поверхность, глубоко проникают вглубь бетонного массива через многочисленные поры и кристаллизуются, контактируя с бетоном. Кристаллы не растворяются в воде, что повышает гидроизоляционные свойства бетона.

Алгоритм выполнения работ:

1. Высушите обрабатываемую поверхность.
2. Произведите обработку обезжиривающей смесью.
3. Подготовьте состав глубокого проникновения.
4. Нанесите гидрозащиту на бетонную основу.
5. Увлажняйте массив в течение 48 часов.

Проникающая. Является более современным способом отсечения влагиПреимущества технологии:

• возможность гидроизоляции бетона толщиной до 50 см;
• устойчивость к температурным колебаниям;
• возможность нанесения состава своими силами;
• продолжительный период эксплуатации;
• эффективная герметизация полостей;
• стойкость к механическому воздействию.

На эффективность герметизации пор кристаллическими соединениями влияет четкое соблюдение рекомендаций изготовителя.

Что представляет собой плитный фундамент?

Начать статью следует с описания плитного фундамента, его структуры и метода укладки. Данный тип фундамента относится к незаглубленным или мелкозаглубленным конструкциям, в зависимости от типа грунта. Для его укладки необходимо изначально создать котлован. Железобетонная плита устанавливается на организованную заранее подушку, созданную из песка и щебня, которые, в свою очередь, были плотно утрамбованы.

Плитный фундамент может быть двух типов: монолитным и сборным, каждый из них требует укладки гидроизоляции. При первом варианте уже подготовленная опалубка заливается товарным бетоном. Предварительно устанавливается каркас из арматуры. Второй вариант укладки плитного фундамента предполагает составление конструкции из заранее подготовленных железобетонных блоков, которые могут различаться по своей структуре.

Вне зависимости от выбранного типа фундамента необходимо устроить надежную гидроизоляцию плиты, чтобы обеспечить его долговечность.

Выполнение работ по гидроизоляции

Перед выполнением строительных операций с гидроизоляционным материалом необходимо подготовить поверхность. Процесс заключается в выполнении следующих пунктов:

1. Проводится визуальный осмотр поверхности. Основание старой постройки могут иметь трещины, сколы.
2. Удаляется старая гидроизоляция или краска.

3. Производится заделка дефектов поверхности. Для улучшения адгезии фундамент покрывают грунтовым составом.
4. Проводится контроль влажности в помещениях объекта. Замеры производятся влагомером.

Работы рекомендуется проводить в сухую погоду. Если возникла необходимость выполнить строительную операцию зимой, то надо выбирать определённый материал. Обращать внимание на температурный режим.

Проведение гидроизоляции является важной частью работ, проводимых при строительстве объекта. Процесс поможет защитить здание от воздействия грунтовых вод, и увеличить срок службы.

Бентонитовые маты

Это материал, основу которого составляет природная глина. Бентонитовые маты, применяемые для гидроизоляции фундаментной плиты, представляют собой двуслойный каркас полипропиленового текстильного материала, внутри которого находится гранулированный натриевый бентонит.

Слои соединены иглопробивным методом, позволяющим гранулам равномерно располагаться и фиксироваться внутри мата. Нетканый полипропиленовый слой, уложенный для гидроизоляции плиты снизу, пропускает влагу, и в каркасе образуется бентонитовый гель. От воздействия воды, в процессе гидратации бентонитовых гранул формируется сплошной слой геля. Мелкий бентонитовый порошок мгновенно реагирует с влагой и не позволяет ей проникать в подвальные помещения объектов.

Маты практически не выделяют токсинов, окружающей среде наносят минимальный вред. Они устойчивы к химической среде, самостоятельно ликвидируют на своей поверхности трещины и повреждения.

Устройство фундаментной плиты

Это основание, усиленное арматурным каркасом, пользуется популярностью. Его возводят под крупные многоэтажные сооружения или большие конструкции из железобетона.

По отношению к уровню почвы такое основание устраивается на разной высоте:

• мелкозаглубленное. Перед его возведением устраивается приямок, после чего бетонный раствор заливается по песчано-щебневой подушке;
• незаглубленное. Его формируют на поверхности почвы, заливая бетонную массу в опалубочную конструкцию.

Каждая из названных разновидностей укрепляется металлической арматурой в виде каркасного пояса, собранного на подсыпке.

Плитное основание устраивается разными способами:

• цельное основание получается за счет непрерывной подачи бетонной смеси в опалубку, внутри которой установлен армирующий каркас;
• сборный фундамент собирается из стандартных плит, зазорные участки между которыми заполняются раствором.

Монолитное основание относится к незаглубленным фундаментам. Особой популярностью пользуется конструкция, возведенная следующим образом:

• готовится приямок;
• насыпается подушка из песка и щебенки, утрамбовывается;
• подсыпка застилается пленкой, выставляются опалубочные щиты;
• монтируется арматурный каркас, устанавливается в опалубке;
• выполняется бетонирование.
