Изготовление кованых распашных ворот своими руками

Виды воротных петель

Перед установкой открывающихся элементов для ворот надо разобраться с основными типами петель. Разновидности петельных изделий отличаются между собой материалом, из которого они сделаны, и формой. Также к отличительным особенностям можно отнести эксплуатационный срок и внешний вид.

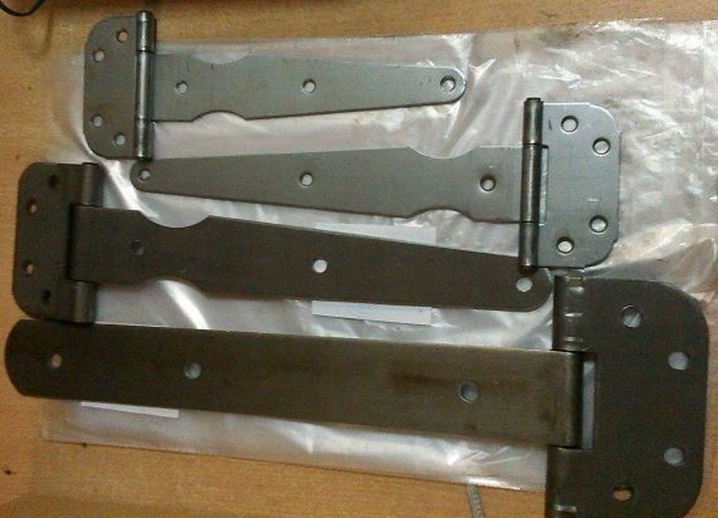

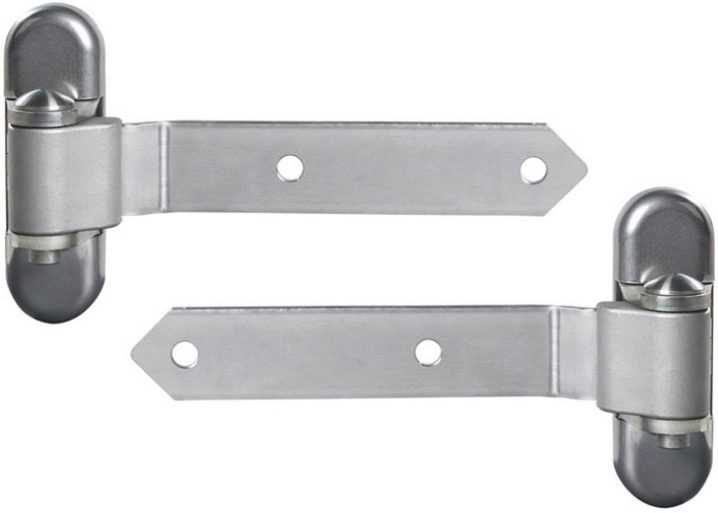

Выделяют четыре вида петель, которые чаще всего используют при установке ворот гаражного помещения:

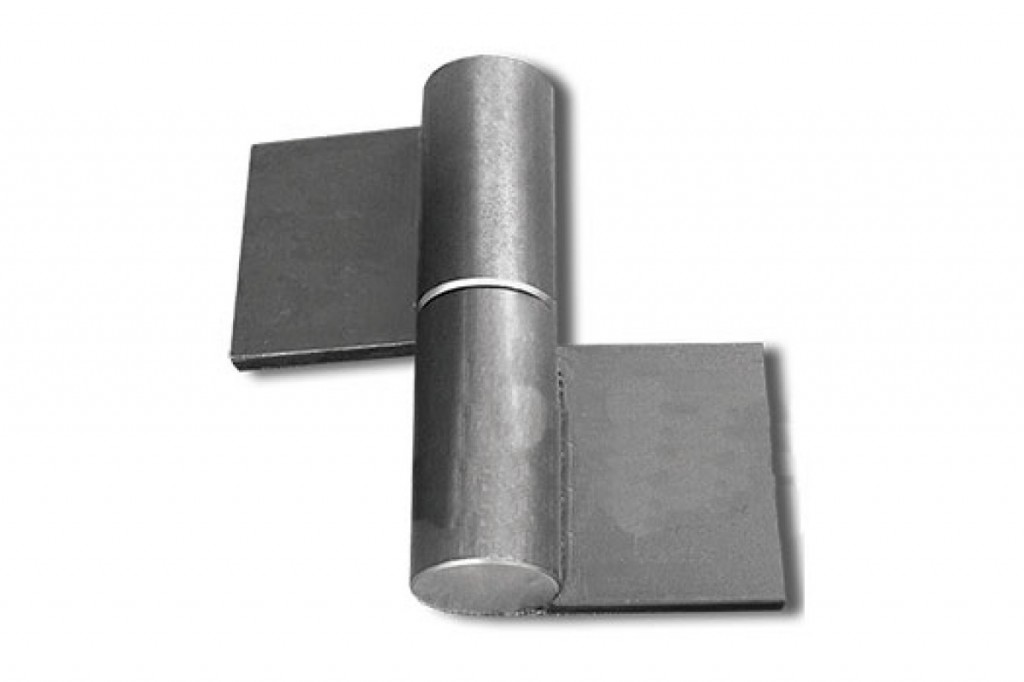

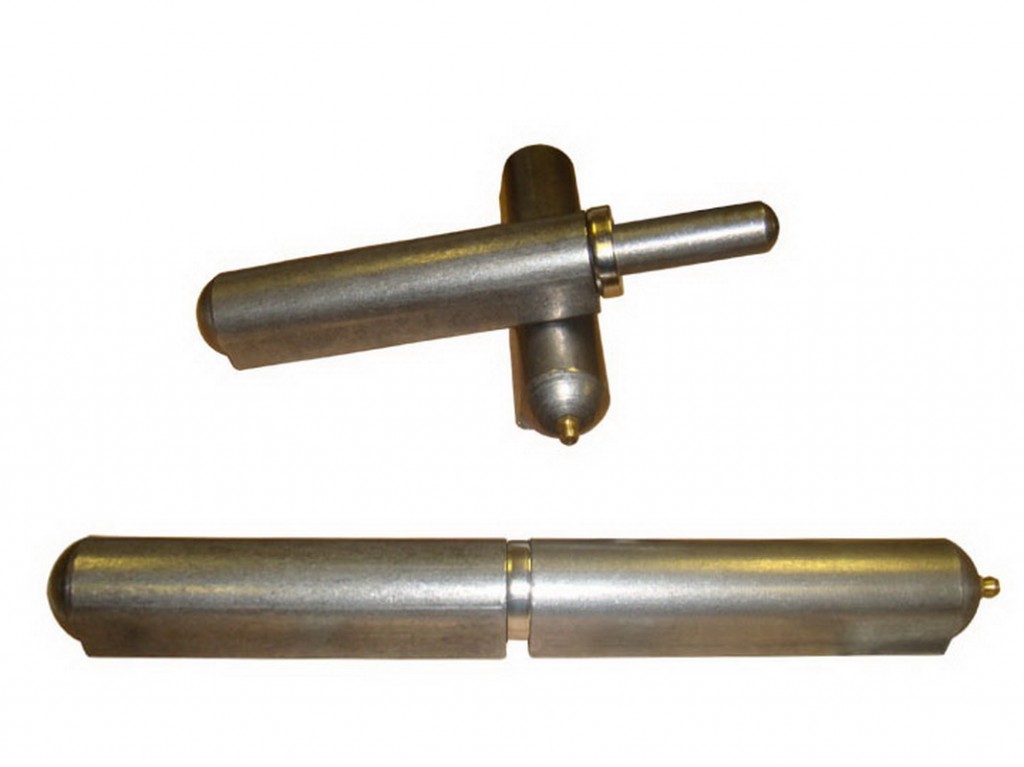

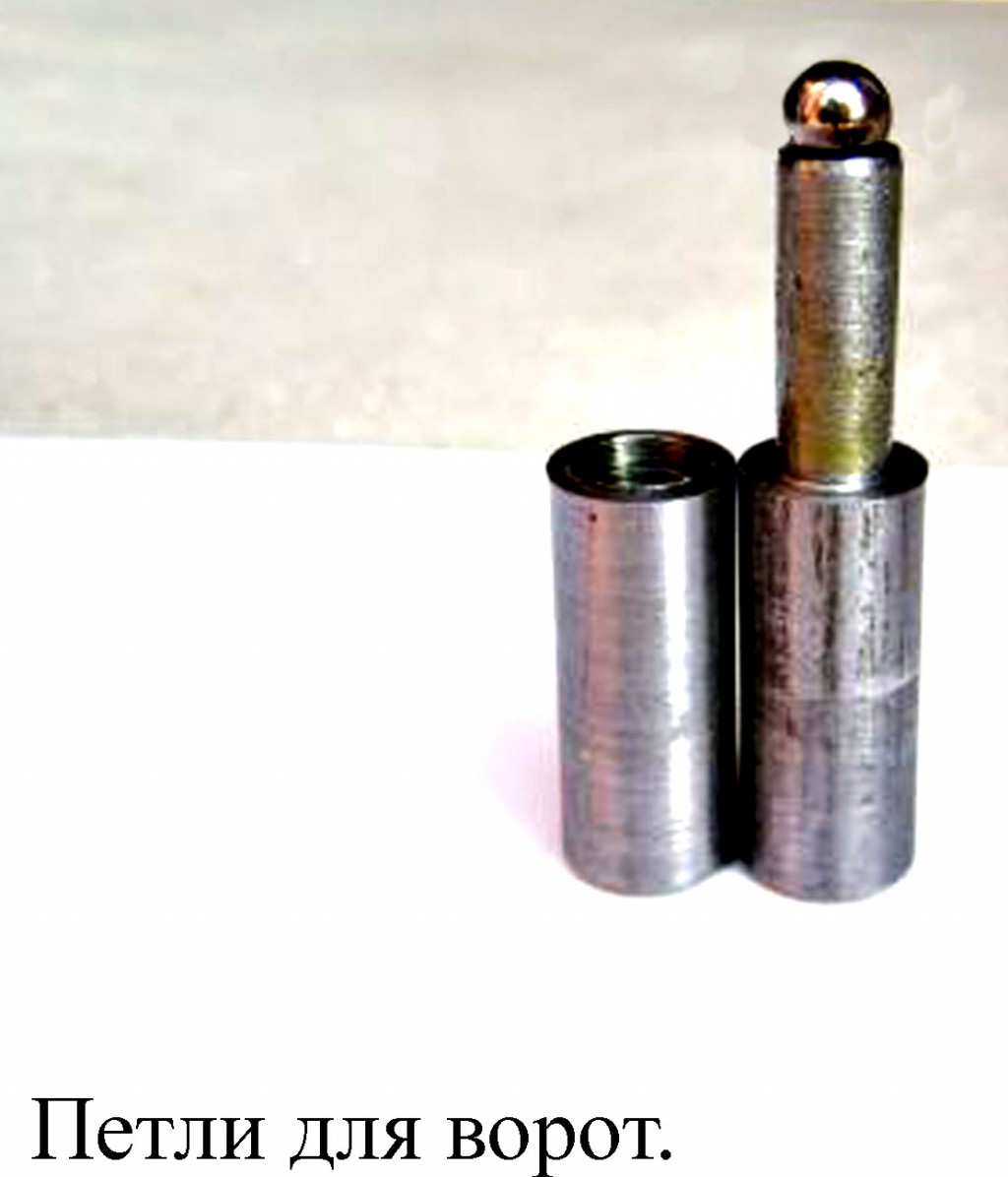

• Цилиндрические. Такой тип прикрепляется к воротным створкам и столбам. Именно цилиндрические петли чаще всего закрепляют на воротах, так как они обеспечивают их плавное открытие. Конструкция состоит из штыря и металлического цилиндра, который на него надевается.
• Усиленные модели. Изделия имеют прочные металлические подшипники, а также дополнительные железные пластины, которые делают петли в разы прочнее.
• Сквозные. Их устанавливают в стойки и прикрепляют к ним болтами с гайками. Специалисты советуют пользоваться сквозными конструкциями, чтобы спрятать петли в опорах. Главным недостатком изделий сквозного типа считают сложность монтажа.
• Трехсекционные. Считаются наиболее дорогими и надежными петлями, которые устанавливают для дополнительной защиты ворот от взлома.

Особенности при выборе петель

Для того, чтобы правильно выбрать петли для калитки, нужно сосредоточить внимание на следующих показателях:

• надежность системы;
• предельно допустимый вес;
• наибольший угол открытия;
• метод закрепления;
• разные конструктивные особенности;
• тип материала, из которого они сделаны.

Выбирая крепления по вышеописанным критериям, нельзя забывать об индивидуальных требованиях, которые уникальны в каждой ситуации. Опираясь на эти показатели, каждый человек сможет подобрать себе петли для распашных ворот или же калиток, которые наиболее полно удовлетворяют все его запросы. Выполнив правильный монтаж, система будет работать очень долго, удивляя владельца своей надежностью.

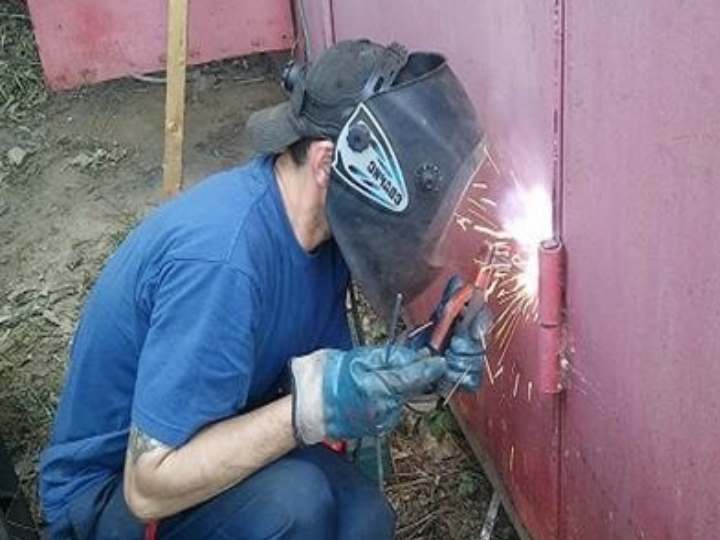

Способы приварки металлических петель

Так как ворота изготавливают из самых разных материалов, соответственно, и петли должны устанавливаться по-разному. Существует некая разница в том, как монтировать петли на ворота из профнастила, деревянные ворота, ворота из металла или ворота из поликарбоната.

На способ установки петель также влияет материал, из которого были произведены опорные столбы (кирпич, бетон, металл).

Специалисты рекомендуют выбирать наиболее простые и неприхотливые петли с шариками.

Металлические петли для ворот из профнастила

Привариваем петли на ворота из профнастила:

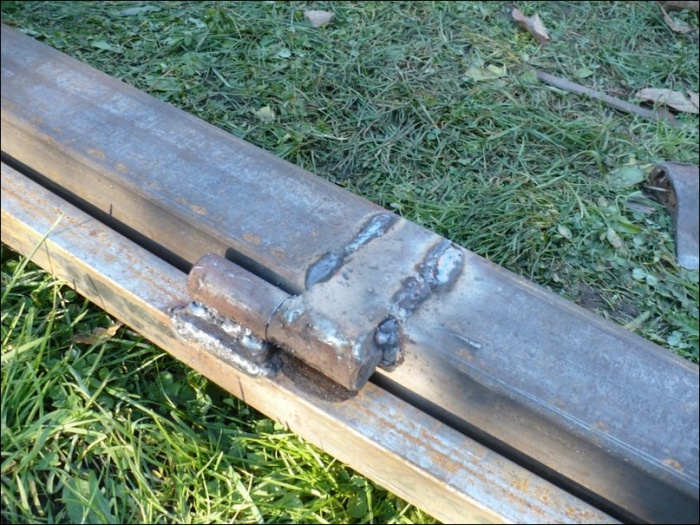

1. Специалисты рекомендуют приваривать петли на ровной поверхности, на земле или монтажном столе.
2. Сделайте подложку на 2-4мм, под нижнюю часть петли, а верхняя часть схватывается с торца. Если опорные столбы круглые – петли немного выходят наружу, на 5 мм. Если опорные столбы прямоугольные – приварить петли нужно размер в размер.
3. Приварка петель для обеих частей полностью одинакова.
4. После того как прихватили петли, прямоугольным бруском выставьте петли.
5. Сделайте с каждой стороны петель по две прихватки. Приваривать петли лучше с каждой стороны, маленькими прихватами.
6. Теперь можно приварить петли к опорным столбам. Ворота устанавливаются с маленьким зазором в 1-1,5 см посредине и 2-2,5 мм между столбом и створкой.
7. Аккуратно и осторожно откройте ворота, если процедура прошла без проблем – сделайте прихватки снаружи ворот.
8. Закройте ворота и сделайте посредине подставку. Сварочный шов должен идти снизу вверх.

После сварки петли должны остыть. Затем можно открывать ворота.

Для работы со второй створкой не забудьте снова сделать подставку, чтобы ворота не просели. Приварить металлические петли для ворот из профнастила несложно, главное знать принцип работы и арендовать специальное оборудование.

Строение металлических петель

Приварка петель на месте установки:

1. Выставьте ворота вертикально, проверьте по отвесу.
2. Приварите монтажные пластинки к петлям.
3. Приставьте петли к опорным столбам, проверьте, чтобы они находились на одной осевой линии (нарисуйте ее мысленно) и варите по вертикалу.
4. Зачистите сварочные швы.

Такой способ не совсем легкий и требует особой аккуратности. Есть высокая вероятность повредить ворота.

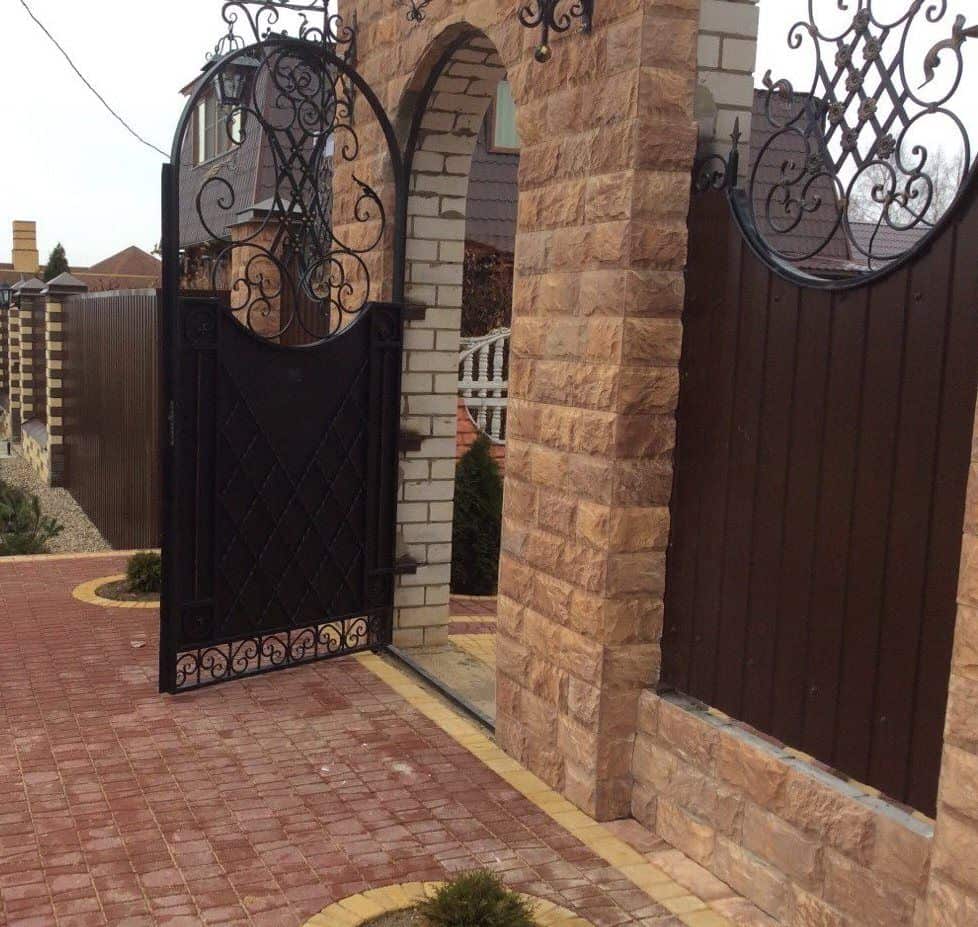

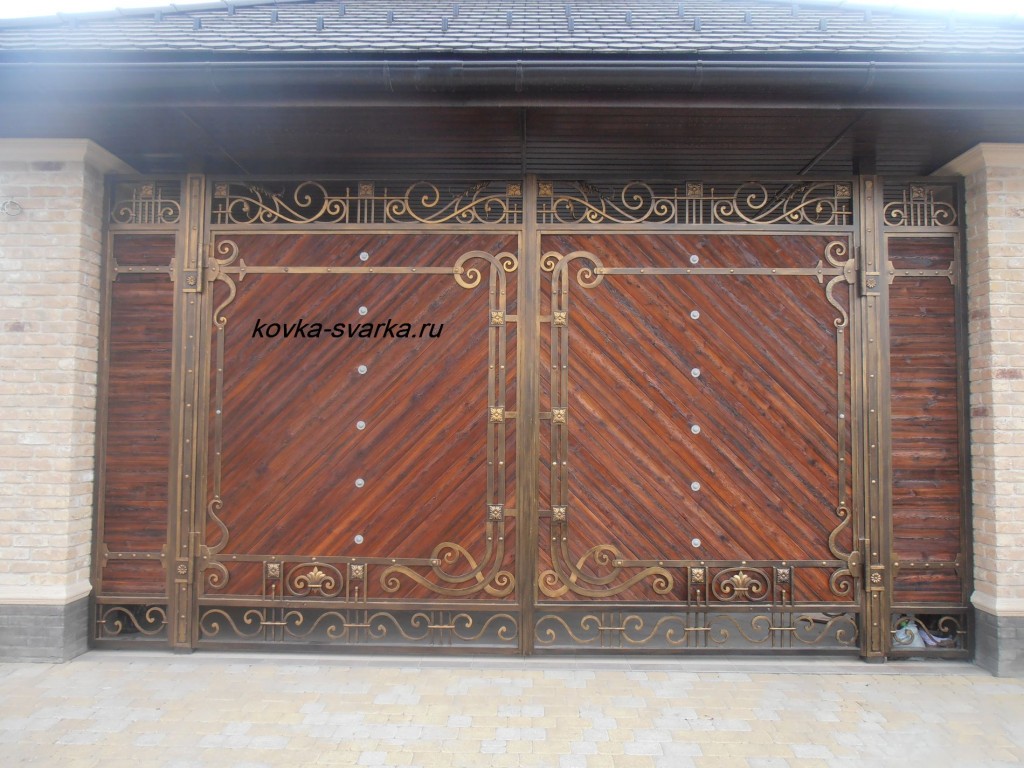

Как сделать кованые ворота своими руками любительским способом

Этот метод не требует специальной и серьезной подготовки. Мастер – любитель должен уметь варить сварочным аппаратом, зачищать места сварки, подготавливать металл под окраску и производить окончательную отделку поверхности. Для работы достаточно будет иметь инверторную сварку, и электроды. Из материалов понадобятся те, которые нужны будут для сварки конструкции ворот:

• труба диаметром до 100 мм для установки стоек;
• уголок, квадрат или труба диаметром 25– 40 мм для выполнения каркаса створок и обвязки с распорками;
• петли для навески створок
• если конструкция створки решетчатая, тогда требуется арматура диаметром 10 мм, можно ребристой поверхности;
• если створки глухие, то для заполнения используется профнастил или листы металла;
• выбранные кованые детали, приобретенные в магазине.

Любые калитки могут быть глухими с расположенными на них декоративными фигурами. Большей привлекательностью с точки зрения дизайнерской мысли выглядят ворота из соединенного в определенном порядке прутка, который служит основанием для размещения кованых элементов при создании выбранного ансамбля. Предварительно нужно создать композицию на бумаге, чтобы не перегрузить поверхность ворот многочисленными, не стыкующимися между собой, мотивами.

Так, для тех мастеров, которые не обладают навыками кузнечного дела, самым простым будет применение готовых мотивов на плоскости стандартных ворот. Добавить немного ажурной вязи к безликим воротам из профлиста будет как раз впору, и ажурная калитка будет встречать гостей дома витиеватым коваными элементами. В магазинах кованых изделий покупают пики, кольца, завитки, цветы, спирали и многие другие великолепные произведения мастерства горячего искусства.

Порядок работ

Для начала можно взять имеющиеся ворота или сварить новые. Старые створки нужно аккуратно снять с петель и очистить плоскость от наслоений и налипания металла, возможно, ржавчины. Эскиз рисунка переносится на поверхность ворот с увеличением масштаба и точным указанием мест расположения.

Прикрепление кованых деталей к поверхности делают точечной сваркой, после проведения процедуры с помощью «болгарки» с насаженным шлифовальным диском приводят в порядок поверхность швов, в идеале они не должны быть видны. После покраски подготовленные створки можно вешать на петли стоек.

Покраска металлических кованых ворот

После приварки декоративных украшений внимание уделяют технологии правильной покраски. Если сделать это спустя рукава, то уже через год появившаяся коррозия сведет на нет все усилия по приданию воротам респектабельного внешнего вида. Покраска делится на три этапа:

• подготовительные работы;
• грунтовка поверхности деталей и полотна;
• окончательная окраска.

Подготовительные работы включают в себя шлифовку кованых элементов и мест сварки, чтобы они имели однородную поверхность. Если допущены пропуски в сварном шве, то требуется пройти проблемные места электродами еще раз, затем повторить шлифовку.

После шлифовки обрабатывают декоративные элементы, швы и площадь створки антикоррозионными составами, ждут время, указанное на упаковке и наносят грунтовочный состав по металлу. Грунтовка обычно стоит дешевле окончательной отделочной краски, поэтому проведение первого покрасочного слоя таким составом значительно сэкономит на расходе основного колера.

Окраску проводят согласно выбранной схеме, иногда в кованых воротах используют два или более цветов для придания большей эффективности записиБензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Как приварить шарниры на ворота

Методы приварки шарниров на рамы дверей и много мастеров и каждый по своему прав. Хочу показать один из вариантов, где на мой взгляд наиболее грамотно продумано, надежно и не сложно в изготовлении даже тем кто только начинает изготовлять ворота или этих фотографиях видно как расположен ворот выполнены профильной трубой 25x40x2Раму, коробку для ворот я обычно делаю из уголка 63×4 если есть 50×3 тоже подойдет.

Так же здесь вы можете ознакомится с моим прайс-листом

Номер телефона мастера тут !

Можете позвонить по телефону +7 953 327 34 79 Олег.Пишите на почту: [email protected] задавайте вопросы, буду рад вам помочь.

Как правильно приварить петли на ворота

Ворота для заборов являются очень важной составляющей любого современного ограждения. Они выполнят не только функцию въезда для автомобиля, но и защиту территории от посторонних проникновений, декоративные функции и прочее. Так как сегодня ворота могут быть очень увесистыми, то устанавливать их необходимо очень тщательно, особенное внимание следует уделить привариванию петель. Именно об этом мы сегодня с вами и будем разговаривать.

Общие правила по привариванию петель

Чтобы установленные петли работали исправно и прослужили долгое время, а ворота не просели под своим весом по истечении времени, следует проделывать все работы согласно правилам и очень тщательно.

Итак, на что следует делать упор во время сварки:

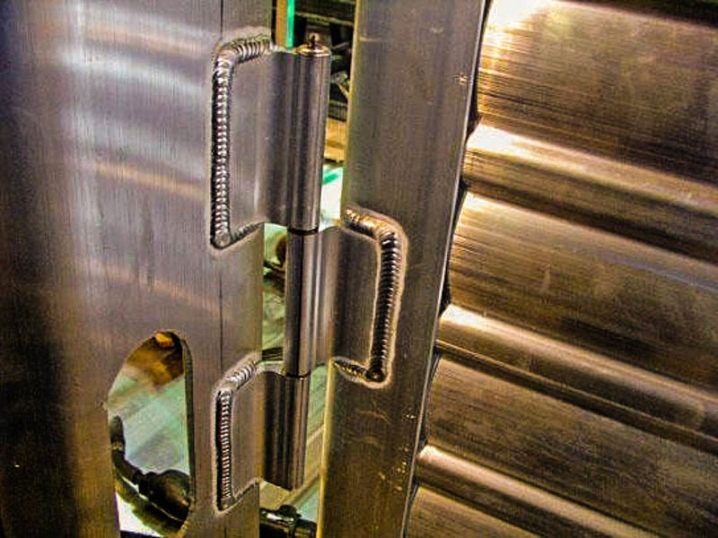

• Ровность шва и его непрерывность. Сварной шов должен быть максимально цельным, без пропусков.
• Максимальная глубина сварки. В идеале необходимо приварить петли всей плоскостью, которая прилегает к поверхности столба.
• Следует приваривать навесы очень ровно, чтобы не возникало никакого излишнего давления на них в процессе эксплуатации и в стоячем положении.
• Для увесистых конструкций необходимо дополнять систему петель дополнительно парой, которая располагается немного ниже верхней несущей петли.

В целом больше никаких правил нету, но и этих следует придерживаться и относится к ним с полной серьёзностью.

Привариваем петли своими руками

Как вы знаете чтобы для ворот бывают самыми разными и приваривать к ним петли также следует по-разному. Далее, вы узнаете, как производить закрепление петель на круглом и квадратном столбе. Также расскажем вам как устанавливаются скрытые внутренние петли на ворота или калитку и как приварить петли на воротах из профильного листа.

Устанавливаем навесы на круглый столб

Чтобы навесы нормально функционировала на круглом столбе, её необходимо чуток отодвинуть от него. Для этого лучше всего подложить под неё небольшую пластинку из металла, толщиной около двух-трёх миллиметров.

При приварке навесов к круглому столбу, выдвиньте их наружу на 5 мм на нем и на калитке. Так вы уберете щель между ними при закрывании.

Также от середины столба петля должна выходить к наружной стороне на пять-шесть миллиметров. Тогда ворота будут установлены точно посередине, а петля сможет ходить по своей оси без заеданий и очень плавно.

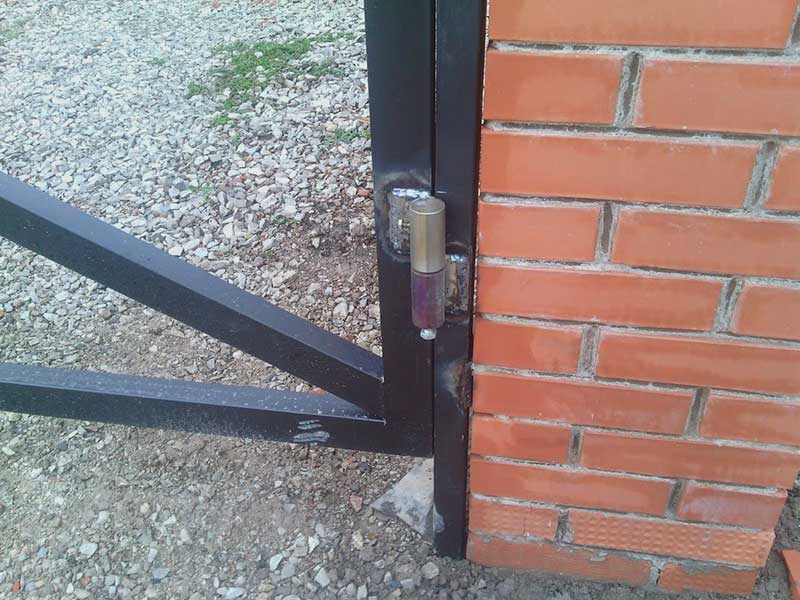

Привариваем завесы на квадратной опоре

Здесь уже необходимо устанавливать петлю заподлицо. Делать подкладку необязательно, но лучше перестраховать себя и сделать это. Сначала прикладываете петлю, и прихватываете её несколькими точками, чтобы она самостоятельно держалась.

Варить нужно снизу вверх мелкими прихватками и соблюдать очередность выполнения работ.

После этого берёте ровный деревянный брусок или металлический уголок и по нему выравниваете петлю, чтобы она стояла ровно, попутно проверяете всё отвесом.

Для исключения возможных сварочных деформаций навесы должны привариваться к полотну и коробке «крест-накрест».

После того как обе петли закреплены, следует надеть ворота и проверить их ход, если всё в порядке продолжаете сварку. В конце швы зачищаете болгаркой и можете их покрасить.

Установка скрытых внутренних петель

Если вы хотите убрать петли из виду, сделав свои ворота более привлекательными, тогда следует использовать специальные скрытые петли для внутренней установки. Но проделать установку таких петель довольно сложно и вам необходимо обладать мастерством и сноровкой в сварочном деле, если вы непрофессиональный сварщик со стажем, тогда у вас не получится осилить такую работу.

Лучше всего доверьте процесс профессионалу, тогда монтаж будет сделан качественно и ворота установятся надёжно и надолго. Конечно, за такую работу необходимо будет заплатить деньги, но качество того стоит.

Устанавливаем на забор из профильного листа

Процесс установки петель на таком заборе несколько отличает от стандартного, хотя в нём также нет ничего сверхсложного и трудоёмкого, вам необходимо только запастить желанием и стремиться получиться максимально качественный результат от проделанной работы.

Металлические петли для ворот из профнастила

Итак, весь процесс монтажа состоит из таких этапов:

• Делаются две небольших перемычки, выставляете их параллельно длинным сторона и закрепляете сверху и снизу соответственно.
• Расстояние между этими перемычками сделает сделать так, чтобы можно было установить три таких элемента.
• К установленным перемычкам привариваем наши петли.
• Профильный лист необходимо прикручивать уже поверх установленных петель, так как при сварочных работах он попросту может обгореть и потерять свой привлекательный внешний вид. Лучше всего для таких целей подойдут петли для гаражных дверей.

Зачем применяются монтажные пластины

Такие пластины помогают упростить работу и облегчают нагрузку на завесы. Они привариваются заранее ещё начала установки самих петель.

Размеры, форма и толщина таких пластин будут зависеть от параметров ворот, которые будут установлены. Помимо облегчения нагрузки и монтажа, такие элементы могут выполнять декоративные функции.

Что нельзя делать во время приваривания

Чтобы сварочные работы прошли без эксцессов, необходимо придерживаться определённых правил:

• Обязательно используйте защитные средства, чтобы не навредить своему здоровью. В такой комплект входит защитная маска, перчатки для сварочных работ, плотная кофта или рубашка, штаны.
• Ни в коем случае не прикасайтесь к раскалённому сварочному шву тряпками, пропитанными маслом, они могут загореться.
• Категорически нельзя проводить работу на глаз, даже если вы уверены в своём глазомере и мастерстве, перепроверяйте всё специальными инструментами, тогда результат гарантировано получиться качественным и долговечным.

Теперь вы знаете как приварить петли самостоятельно и можете делиться этой информацией со своими соседями или друзьями, которые пока ещё задаются вопросом, как приварить петли на свои ворота без каких-либо проблем.

Смотрим видео:Советы и рекомендации

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

зазор между опорной стойкой и рамой створки – до 5 мм; предварительно делается разметка с учетом того, что петли должны находиться на одной оси; часть петлевой группы со штифтом располагается снизу, его направление – вверху; сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли; после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения; окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Как приварить петли на ворота

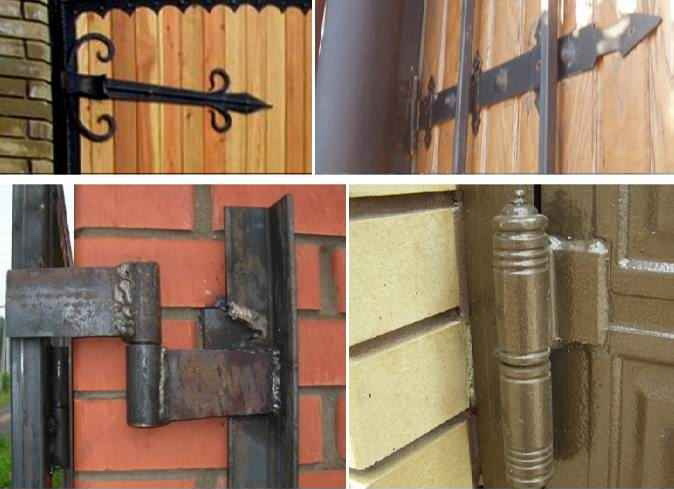

Петли для ворот – простое устройство которое служит для крепления створок к стойкам, а так же для легкого открывания и закрывания. От выбора этого механизма зависит надежность конструкции и простота эксплуатации.

Петлями оснащаются в основном распашные конструкции, которые бывают довольно тяжелыми. Поэтому, особое внимание необходимо уделять качеству монтажа, а именно креплению петель. Человек, который умеет обращаться с электросваркой, может приварить петли на ворота самостоятельно, тем же кто не обладает такими навыками рекомендуется обратиться к профессионалам.

Правила приваривания

Для того, чтобы исключить проседание ворот и в дальнейшем не было проблем с их эксплуатацией, необходимо все работы выполнять с учетом некоторых особенностей. Поэтому, в первую очередь, особое внимание следует уделить:

• Цельности сварного шва, который должен быть сплошным, то-есть без пропусков.
• Глубине сварки – петля должна быть приварена по всей плоскости, примыкающей к опоре.
• Осевому расположению – все петли, находящиеся на створке, должны находиться на одной прямой линии, чтобы нагрузка на швы распределялась равномерно.
• Определению количества петель, если ворота массивные, рекомендуется дополнить конструкцию еще одной парой.
• Размерам – все измерения производятся с помощью предназначенных для этого инструментов, а не «на глазок».

Технология приваривания

Правильно приварить петли будет намного проще, если соблюдать правила последовательность технологического процесса. Последовательность работ такова:

1. установка платиков;
2. установка ворот;
3. приваривание петель.

Теперь разберем каждый из этапов по отдельности, на примере петель круглого сечения (точеных).

: Как правильно приварить петли, своими руками.

Установка платиков

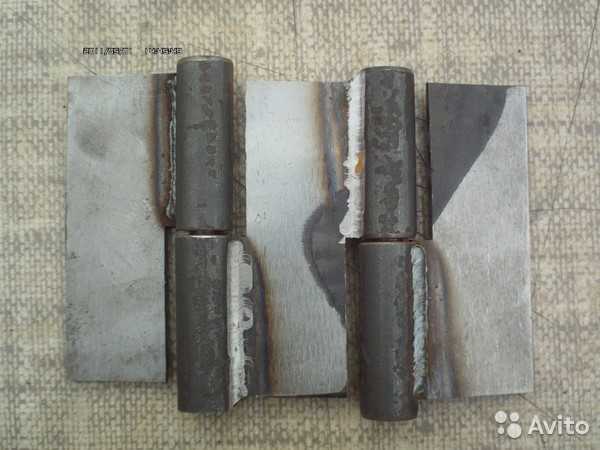

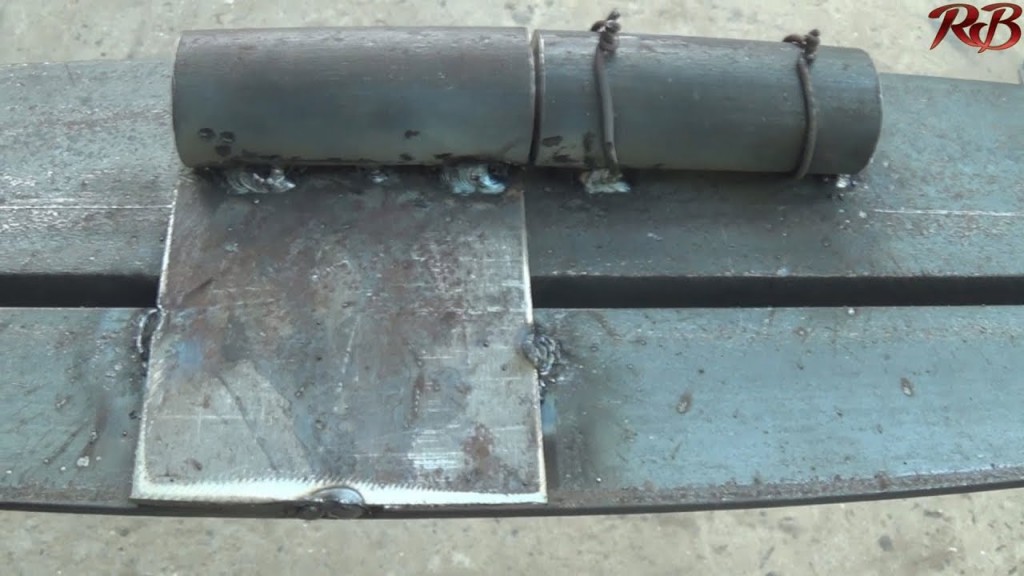

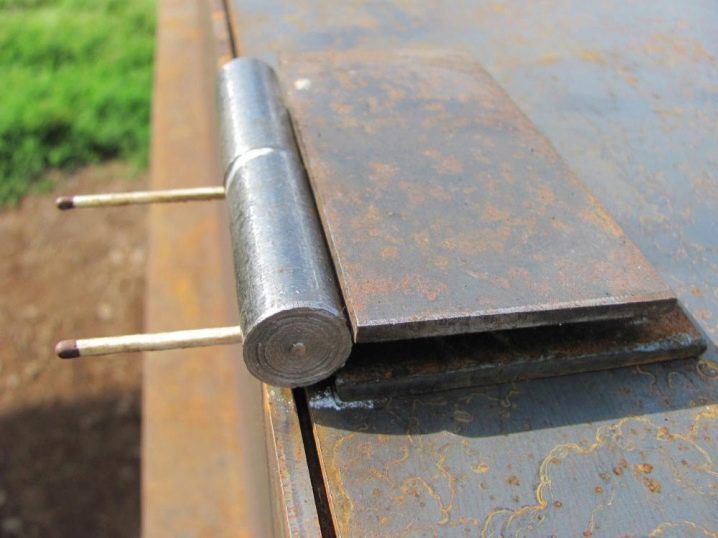

Платик – это металлическая монтажная пластинка, которая служит как для равномерного распределения нагрузки, так и упрощения сварочных работ. Размер пластинки и ее форма зависит от веса и габаритов створок.

Получается, чтобы правильно установить петлю, к ней нужно приварить такую пластинку. Делается это сплошным, без пропусков, швом. Опытные сварщики могут варить и без платиков, что вполне допустимо, однако крепление уже будет не таким надежным.

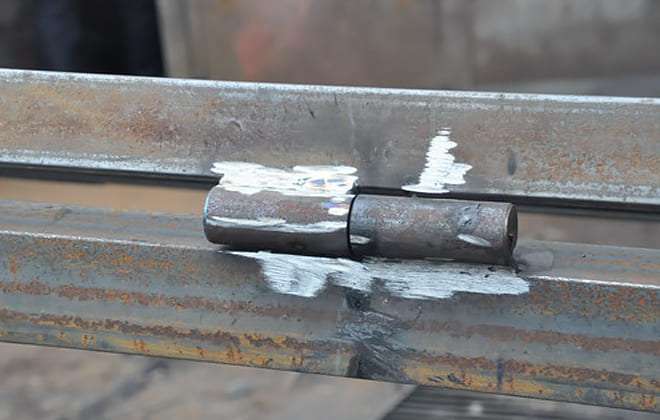

Приваривание петель

Этот процесс только на первый взгляд кажется сложным, немного потренировавшись все можно сделать самостоятельно.

Делается это следующим образом:

• Петля смазывается автомобильной смазкой (солидол, литол и т.п.), это способствует их плавной и легкой работе после установки.
• Подготавливаются тонкие подкладки толщиной до 5 мм., в основном это требуется для точеных петель.
• Производится разметка – петли должны располагаться на расстоянии 30 см от верха и низа.
• Петли привариваются, в нескольких местах, сначала к створкам, а затем к столбам. После проверки на закрытие — открытие, сварка продолжается до формирования цельного ровного шва.
• После остывания швов, их необходимо обработать шлифмашинкой и обработать грунтовкой или покрасить.

Эта технология используется практическими всеми мастерами по установке дверей.

Советы и рекомендации

Неправильная сварка, может привести к проблемам при дальнейшей эксплуатации, чтобы этого не произошло, стоит прислушаться к следующим рекомендациям:

• до начала работ сделайте и изучите схематичный чертеж, если все детали будут учтены заранее, то риск переделывать готовую конструкцию будет намного меньше;
• прямые петли привариваются к уложенным на ровную поверхность воротам;
• открывать ворота, с только что приваренными петлями, можно после полного остывания швов;
• на круглых столбах петля выпускается на 5 мм наружу, на прямоугольных приваривается заподлицо;
• сварочный шов должен идти снизу — вверх.

Петли регулируемые для ворот распашных с подшипником и без — как выбрать? +Видео как приварить своими руками

Регулируемые петли для распашных ворот- какие выбрать? Петли для распашных ворот – это металлическое изделие, которое используют для фиксирования ворот на стойках.

От них зависит надежность функционала и качества общей конструкции и срок использования.

По этой причине охарактеризуем петли, как:

Стандарты, прописанные в ГОСТе, делят петли на:

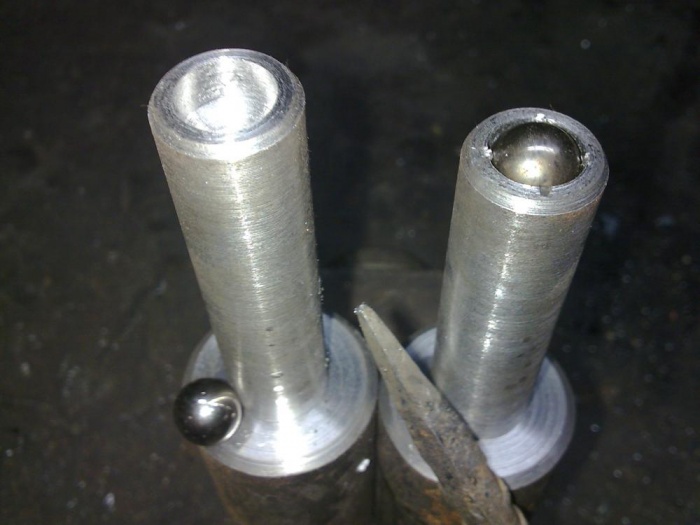

У цилиндрических есть шар (подшипник). Это отличный выбор для установки на стандартные нетяжелые ворота, но помните, что нагрузка на такие петли не должна быть больше 380 кг. Это максимально допустимый вес, но он может варьировать для разных моделей, поэтому допустимый вес следует уточнять при покупке. Не пренебрегайте эти показателем. Такие петли для распашных ворот имеют стандартную форму и выглядят как цилиндр, на одной части которого расположен штырь. Но у петель с опорными подшипниками есть еще и шарик, который находится во второй части, в которую вставляют штырь.

Шарик нужен для плавной работы при большом весе. На другой стороне цилиндра есть заглушка, которую при необходимости снимают и смазывают. Иногда встречаются модели с расположенным подшипником посредине, благодаря чему получаем дополнительное скольжение и плавность. Минус – сложность смазывания, так как нужно будет каждый раз немного приподымать створку.

Петли с усилением могут выдержать вес до 580 кг. Они отличаются от предыдущих внешне и наличием пластин крепления. Это дает возможность принимать створке, каркасу и опорам вес ворот равномерно. Крепление осуществляется посредством сварки или прикручивания саморезами. Их делают из металла на порядок прочнее, за счет чего выдерживаемый вес выше. Несущая способность выше еще и благодаря толстым стенкам и стержня. Подшипники в таких петлях всегда промаркированы.

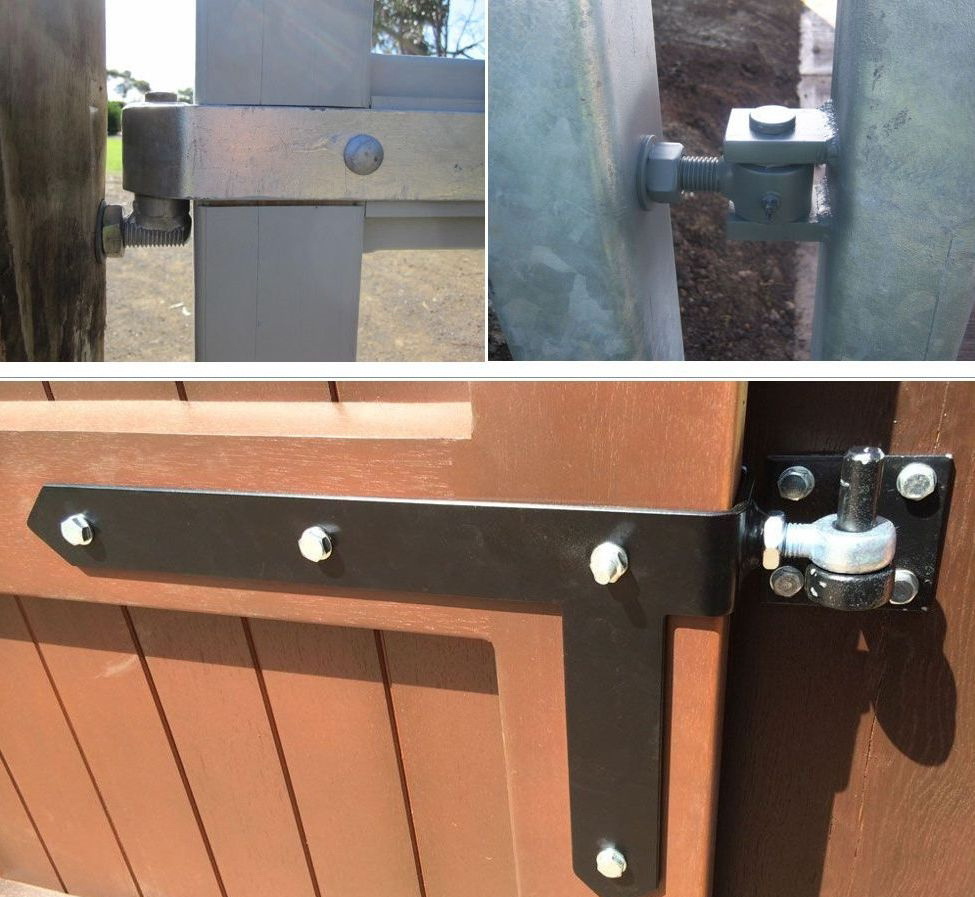

Навесные крепления подойдут в том случае, если вы не можете приваривать или делать винтовой крепеж. Для фиксации нужно будет просверливать опорную колонну, и использовать гайки и саморезы. Но такие петли имеют низкую несущую способность, предел которых 200 кг. Петли могут быть как право-, так и левосторонними.

У сквозных петель для распашных ворот стержень проходит насквозь. Простейшие конструкции делят на 3 главных элемента: штырь для соединения двух половин и 2 петли. Есть вариации сложнее, когда элементов может быть больше. Для защиты штыря от вынимая можно прикрутить заглушку. Если такой возможности нет, приварите специальный ограничитель.

Трехсекционные крепления подойдут для очень тяжелых створок.

Они подойдут и для ограждений, и имеют ряд отличий от предыдущих моделей:

Такие петли прошли испытание временем, так как эту конструкцию создали еще много лет назад. Сейчас она привлекательно за счет симпатичного дизайна, различных форм в виде причудливых фигур. Отлично смотрятся со створками из металла и дерева.

Скрытые петли не видно при закрытых воротах, так как они находятся в раме и их приваривают изнутри к поперечной части столбов. Их почти невозможно найти, и уж тем более взломать.

Стреловидные петли могут быть шарнирными и подойдут для увесистых конструкций. Они бывают фигурными, обычными и съемными.

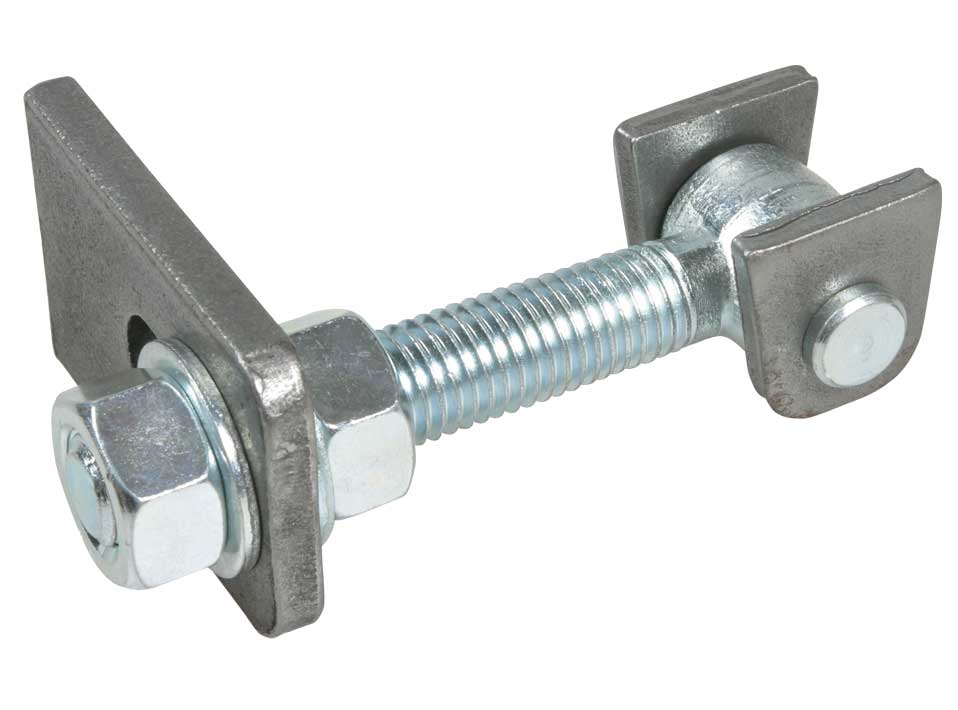

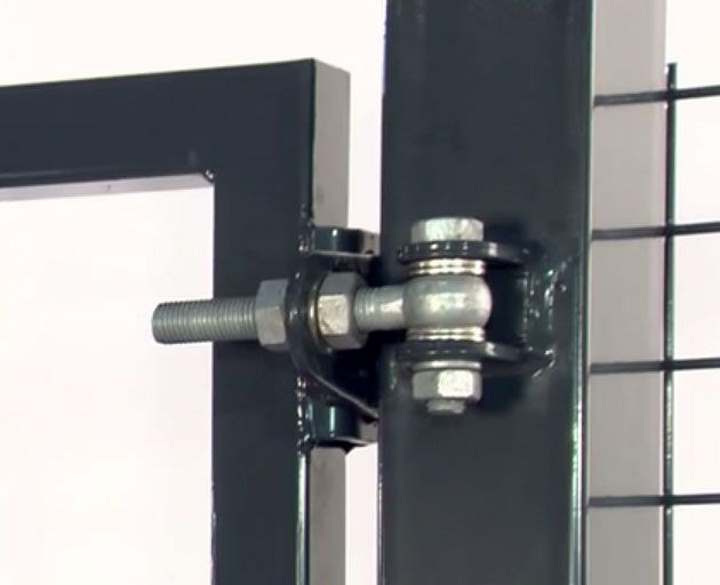

Регулируемые петли с подшипником для распашных ворот могут легко менять высотку створки. Их удобно использовать, если предусмотрено смещение опорных стоек. Нагрузка, доступная для таких петель – 20 кг максимум.

Исходя из этих данных, опирайтесь при выборе на материал полотна, вес и размеры. Вы можете взять крепление с максимальным весом 200 кг и поставить их на ворота потяжелее, но тогда они быстро выйдут из строя. По этой причине советуем устанавливать универсальные модели, которые выдержат любой вес. Немаловажно и расположение петель. Самые распространенные – внутренние и скрытые.

Петли для распашных ворот должны выполнять следующие функции:

Идеальный вариант – петли, в которых есть шарик и подшипник. Такие модели отличаются высоким качеством и длительным сроком эксплуатации. Не менее хорошо регулируемые модели благодаря удобству. Еще выбор петель может быть обусловлен, прежде всего, привлекательным внешним видом. К примеру, оформленные под старину петли с инкрустацией резьбой или коваными элементами.

Иногда возникает ряд вопросов по отличительным особенностям для ворот и калитки. Они не сильно отличаются друг от друга, так как на калитку их выбирают по функциональным особенностям воротных петель.

Исходя из таких данных, как вес полотна, конструкции выбранных петель и прочего створки можно повесить как на две петли, так и на четыре.

Монтаж осуществляется такими способами:

Для людей, которые уже имеют опыт в установке петель (к примеру, на межкомнатных дверях), прикрепить петли саморезами будет несложно. Оба способами в целом похожи между собой. Петли модно прикрепить к опорному столбу или к передней области створок – тогда они станут как элемент декора конструкции и подойдут для любого материала.

Правильно привариваем

Петли с открытым расположением лучше приваривать напротив друг друга. Это следует сделать для устойчивости к взломам, так как при такой установке даже петли, поддетые снизу, все равно нельзя будет снять.

Вам понадобится:

Пошаговая инструкция:

Полезные советы для тех, кто приваривает петли:

Техника безопасности при установке петель для распашных ворот

Чтобы предотвратить стирание и процесс коррозии, смазывайте элементы и осматривайте, так как они вам нужно будет проводить мелкие ремонтные работы. В идеале нужно снять петлю, убрать слой ржавчины, старой смазки и грязи. В этом вам поможет мелкая шкурка. Шлифовальной пастой натрите поворотную ось, а лишнее удалите растворителем. Далее отверстие петли прочищаем и смазываем. Чтобы избежать примерзания, все работы проводите только в теплое время.

Установка и бетонирование столбов

Исходя из размера проема, размечают места установки столбов и ручным буром изготавливают отверстие в грунте, глубиной 80 мм. Затем опускают в отверстия профиль, выставляют строго в вертикальном положении с помощью уровня или отвеса.

На эту операцию следует обратить особое внимание. От нее зависит правильность всей установки калитки. Раскрепляют столбы между собой распорками и дополнительно каждый укосинами, заливают бетоном, не забывая уплотнять его при заливке. Теперь бетону требуется дать застыть в течение суток.

Профессиональный способ или самостоятельная ковка

Для работы, помимо листового металла и труб потребуется горн, печь или любой другой источник открытого огня.

Инструменты для работы

• горн или печь;
• наковальня для ковки;
• клещи для того чтобы брать раскаленные детали;
• молотки и молоты различных размеров;
• мощные зажимные тиски;
• станки и приспособления для гибочных работ и скручивания арматуры;
• пробои для выполнения отверстий;
• аппарат для сварки;
• углошлифовальная машина («болгарка»).

Изготовление пик

Шаг 1. От листа металла отрезаются куски в виде квадратов или ромбов.

Шаг 2. С помощью шлифмашинки их подгоняют до необходимого размера и формы.

Шаг 3. Далее заготовки раскаливают добела, чтобы придать им объем.

Шаг 4. Раскаленный метал клещами переносят на наковальню и заплескивают молотом. Для придания оригинальной формы делаются надрезы или выемки.

Шаг 5. Чтобы закалить изделие, его окунают в холодную воду. Можно также дождаться естественного остывания.

Один из видов пик

Изготовление спиралей

Далее можно изготовить спирали, на которые надеваются пики — они смотрятся очень эффектно. Этот элемент изготавливается из четырехгранной трубы. Отрезок нужного размера зажимается в тисках, а вторые тиски зажимаются там, где планируется виток. Заготовку раскаляют и начинают прокручивать, удерживая тисками до полного оборота. Когда сделано достаточно прокручиваний, получается спиральный прут. Важно! Количество оборотов на всех прутках должно быть одинаковым. Готовая и разогретая спираль рихтуется на наковальне.

Производство круглых и изогнутых деталей

Один из видов спиралей

Производство круглых и изогнутых деталей

Такие части изготавливаются из листа металла толщиной 3 миллиметра. На лист переносится изображение элемента. Если фигура полностью круглая или размером больше, чем половина круга, то заготовку отрезают от трубы сходного размера. Для фигур с неполным диаметром используют арматуру. Важно! Отрезок арматуры должен быть на треть больше! Арматуру одним концом приваривают к поверхности ворот и гнут вручную с помощью четырехгранника, разогревая горелкой. Изгиб выполняется медленно, с постоянным постукиванием, чтобы избежать резких перегибов. Этот принцип действует для всех закрепленных деталей. Пока элемент не станет соответствовать эскизу, он окончательно не приваривается к основе.

Подобные узоры часто украшают кованые ворота

Петли для ворот распашного типа

Существует много разных видов петель для ворот. От них зависит удобство эксплуатации конструкции, и ее прочность. Главная функция креплений – удержание створок в проеме на столбах или стойках. Именно петли позволяют открывать и закрывать ворота. По форме такие крепежи имеют 2 или 3 секции. Их фиксируют разными методами, например, приваривают или привинчивают специальными винтами.

Чаще всего применяются металлические крепежи, но, если ворота легкие и небольшого размера, допускается использование полимерных комплектующих.

Купить изделия по доступной цене можно в каждом городе или заказать в интернет-магазинах. При расчете нагрузки на створки, необходимо учитывать, что минимальное количество петель для ворот составляет 4 штуки на одну дверцу.

Вариант конструкции петель для распашных ворот

• с опорой-подшипником;
• цилиндрические с дополнительным усилением;
• сквозные;
• накладные с 3 секциями.

Петли с опорным подшипником

Как уже говорилось выше, петли с подшипником используются для сравнительно массивных ворот. Предназначены они для створок весом от 150 и до 400 кг. Крепят к воротам данные комплектующие методом сварки. Прежде, чем купить такую петлю, нужно узнать к какому классу прочности она принадлежит.

Еще пара полезных советов

Рекомендации специалистов помогут качественно приваривать навесы:

• петли на гаражные ворота лучше устанавливать, положив их на землю;
• вертикальные швы выполняются снизу вверх не давая стекать расплавленному металлу;
• для удобного закрывания створок под нижней петлёй перед приваркой помещается подложка.

Процесс приваривания петель несложен, но не стоит надеяться на точность своего глазомера. Лучше семь раз перепроверить измерительными инструментами, чтобы не пришлось всё переделывать. Торопливость при опробовании ворот, не дожидаясь полного остывания сварных швов, тоже приведёт к повторному выполнению работы.

Как правильно приварить петли своими руками

Тонкости приваривания петель:

1. При работе с прямыми петлями вначале их приваривают на ворота. Для этого ворота необходимо уложить на землю, обеспечив им горизонтальное положение.
2. Для петли нужно сделать подложку, которая должна составлять половину длины крепежного изделия. Толщина подложки – не более 4 мм. Заготовку нужно положить под петлю (в ее нижней части), прихватив при этом верхнюю часть со стороны торца.
3. Чтобы закрепить петли на выпуклой стойке, их выпускают наружу на полмиллиметра. Если стойка прямоугольной формы, то петли приваривают к ней заподлицо.

Приваривание петель к воротам

Ассортимент материалов для изготовления ворот необычайно широк, но индивидуальные застройщики отдают предпочтение профнастилу. Выбор обусловлен качествами этого материала. Он прочный, долговечный, лёгкий, декоративный, недорогой и простой в монтаже. Чтобы изготовить ворота из профнастила собственными руками, достаточно минимального количества инструментов и комплектующих и нескольких свободных дней.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

• столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

• рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

• отделочный (облицовочный) материал для обшивки;

• петли;

• задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Еще пара полезных советов

Рекомендации специалистов помогут качественно приваривать навесы:

• петли на гаражные ворота лучше устанавливать, положив их на землю;
• вертикальные швы выполняются снизу вверх не давая стекать расплавленному металлу;
• для удобного закрывания створок под нижней петлёй перед приваркой помещается подложка.

Процесс приваривания петель несложен, но не стоит надеяться на точность своего глазомера. Лучше семь раз перепроверить измерительными инструментами, чтобы не пришлось всё переделывать. Торопливость при опробовании ворот, не дожидаясь полного остывания сварных швов, тоже приведёт к повторному выполнению работы.

Как лучше приварить петли на гаражные ворота?

Ворота — неотъемлемая часть любого строения, и они выполняют не только защитную, но и декоративную функцию. При их монтаже особняком стоит проблема правильной сварки всех элементов крепления, ведь появление в работе ошибок и неверное создание сварного шва сильно ухудшают их надежность, а также сокращают срок эксплуатации. Как правильно приварить петли к воротам? Данная статья сможет ответить на большинство ваших вопросов.

Разновидности петель и их особенности

Гаражные петли в основном отличаются по форме и материалу изготовления. От данных параметров сильно зависят внешний вид и срок службы этих изделий. На сегодняшний день выбор огромен, начиная от простых и заканчивая коваными петлями. Для того чтобы определить, какие понадобятся в вашем конкретном случае, давайте рассмотрим самые популярные виды.

1. Цилиндрические петли привариваются к столбам и створкам. На сегодняшний день являются самым распространенным видом. Состоят из двух частей. Нижняя имеет штырь, на который надевается вторая половина с отверстием.
2. Усиленные цилиндры с подшипниками. Отличаются от первого типа крепления наличием дополнительных пластин и подшипников. Максимальная нагрузка увеличена до 600 кг.
3. Петли сквозного типа устанавливаются вовнутрь стоек, крепятся гайками и болтами. Используются при желании клиента скрыть петли внутри опор. Встречаются крайне редко. Их установка требует определенного мастерства. Непрофессиональному сварщику довольно сложно осуществить их монтаж.
4. Трехсекционные петли. От предыдущих видов отличаются не сильно. Чаще всего используются как дополнительная защита от вандалов.

Общие правила сварки

Перед осуществлением работ нужно подготовить рабочее место и инструменты. Во избежание травм при осуществлении сварки нужно придерживаться правил техники безопасности и избегать присутствия в рабочей зоне горючих материалов.

Для работы нам понадобятся следующие инструменты:

• сварочный аппарат и электроды диаметром 3 мм;
• рулетка;
• строительный или лазерный уровень;
• молоток;
• средства защиты: маска и перчатки;
• болгарка;
• солидол, грунтовка, краска и кисти.

Сварка без платиков

При небольшом весе калитки можно обойтись без платиков. Технология приваривания будет немного изменена:

1. Опора и рама калитки укладываются горизонтально, чтобы их поверхности находились в одной плоскости. Между ними оставляется зазор в 3-5 мм.
2. От верхнего края рамы отмеряется 20 см и в зазор укладывается петля. Чтобы ее немного приподнять, можно воспользоваться двумя спичками, расположив их перпендикулярно зазору и установив на них шарнир.
3. Петля фиксируется точечной сваркой: нижний элемент со штырем приваривается к опоре, верхний элемент с пазом — к раме.
4. Чтобы проверить, насколько хорошо работают петли, вовсе не обязательно поднимать створку: гораздо проще повернуть опору. Если все нормально, выполняется окончательная сварка по всей длине крепления

1. Зафиксировать на петле платики.
2. Положив створку горизонтально, приварить верхнюю часть петли.
3. Установить створку в проем и зафиксировать.
4. Вставить нижнюю часть петли в верхнюю. Отметить на опоре место, где должен стоять платик нижней части.
5. Приварить нижнюю часть к опоре.

После выполнения сварки дверных петель швы зачищаются, грунтуются и прокрашиваются. Дальнейший уход за петлями сводится к регулярной их смазке, которая предотвратит появление ржавчины и уменьшит трение.

Смазку следует выполнять только в теплый период года, иначе возможно примерзание петель. Перед тем как нанести смазку, рекомендуется снять дверь с петли, удалить со штыря остатки прежнего состава, грязь, ржавчину, прочистить паз.

Выбор петель

Правильный выбор петель для металлических ворот, калиток и дверей должен основываться на нескольких факторах:

• определении и подборе вида петли;
• определении количества и габаритных размеров петли.

Виды петель

В первую очередь петли приварные различаются по форме. Они могут быть:

• цилиндрические. Разновидностью этой группы является приварная каплевидная петля;
• квадратные. Применяются крайне редко. В настоящее время практически не производятся;
• шестигранные.

Основные виды приварных петель, различающихся по форме

Все приварные петли могут быть дополнительно оснащены шариком, выполняющим роль подшипника. Шарик облегчает открывание двери и снижает силу трения, которая негативно влияет на сроки использования фурнитуры.

Приварная петля, оснащенная шариком-подшипником

Также в продаже можно найти усиленные приварные петли, которые применяются для установки на металлическую дверь большого размера или веса. Дополнительные пластины позволяют равномерно распределить нагрузку на петлю, что увеличивает срок службы изделия.

Приварная петля, дополненная металлическими планками

Какое количество петель требуется установить

Количество и габаритные размеры петель подбираются в зависимости от веса дверного полотна. Чем больше вес двери, тем больших размеров требуются петли, а также увеличивается их количество.

Таблица для выбора размеров и количества дверных петель

Специфика самостоятельного изготовления входной конструкции

Составление чертежа

Калитка с элементами ковки состоит из множества деталей, которые необходимо изобразить в эскизе. Чертеж должен включать габариты конструкции, основные и декоративные элементы, прорисованные в масштабе. Стандартная высота изделия — 1,5 м, ширина — 1м, минимальный отступ от земли — 10 см.

Конструкция состоит из:

• опор;
• каркаса, выполненного из профтрубы сечением 30х20 мм;
• навесов;
• узоров;
• замков, защелок.

Совет: при отсутствии опыта проектирования подобных изделий можно воспользоваться специальной программой.

Инструментарий, необходимый для сооружения кованой калитки своими руками:

• наковальня;
• горн;
• шлифмашинка;
• тиски;
• сварка;
• станки «Торсион», «Экс;
• болгарка;
• клещи;
• молот;
• прошивни для формирования отверстий.

Внимание: также для работы потребуется источник открытого пламени, поддерживающий температуру на уровне 1180˚С.

Установка столбов

Поскольку кованая калитка тяжеловесная, то для нее лучше установить металлические опоры. Это могут быть круглые или профильные трубы. Для устойчивости конструкции их углубляются в грунт не менее чем на 1 м и закрепляют путем бетонирования.

Сооружение каркаса

Основа калитки — каркас, являющийся основой для расположения декоративных частей конструкции. Он имеет форму прямоугольника и изготовляется путем сварки рамы из четырех профилей сечением 30х20 мм. Сначала их прихватывают сваркой сверху, по бокам, затем проваривают швы, а после разрезают дугу.

Изготовление декоративных деталей

Художественная ковка ворот выполняется последовательно, путем изготовления отдельных элементов. Узоры формируют из прутьев арматуры, порезанных на необходимые отрезки.

Болванку нагревают до 300˚С, а затем в печи доводят до максимальной температуры. После этого деталь уплотняют ударами молотами, обкатывая ее по кругу. В ходе данной процедуры устраняется окалина, элементам придается нужная форма.

Помните: узор «гусиные лапки» формируется на «Эксцентрике», завитки — на «Улитке», а скручивание боковых элементов производится на «Торсионе». Также готовые кованые элементы декора можно приобрести у мастера или в специализированном магазине.

Сборка конструкции

Когда элементы декора готовы, их следует закрепить на каркасе. При этом важно соблюдать принцип симметричности. Сначала их раскладывают на полотне, формируя определенный узор. Затем детали соединяют с основанием при помощи сварки мелкими прихватами. Ее выполняют так, чтобы швы оставались с внутренней стороны калитки.

Навешивание, декорирование изделия

Готовую конструкцию осталось только установить на опоры. Для этого лучше всего использовать точечные навесы, которые приваривают к столбам и каркасу конструкции. Дополнительно изделие оснащают защелкой/замком.

Когда сварочные швы остынут, их зачищают, шлифуют. После этого приступают к покраске изделия. Его поверхность обезжиривают, грунтуют, покрывают красящим составом или патиной.

Красивые кованые калитки позволяют любому участку можно придать солидный, респектабельный вид. Они подчеркивают хороший вкус хозяев, их статус. Совсем необязательно тратить огромную сумму на заказ подобного изделия. При базовых навыках работы с металлом такая конструкция обойдется недорого.
