Газовая горелка для горна своими руками: чертежи, схемы, фото, видео

Классификация горелок

Устройство газовой горелки достаточно простое. Современные газовые горелки подразделяются следующим образом:

• Предварительного смешения. Происходит образование газовой смеси непосредственно перед поступлением в выходное отверстие.
• Инжекционные горелки. Воздух, необходимый для горения, самопроизвольно засасывается (как говорят, инжектируется) самой газовой струёй.
• Рекуперативные. Сущность их работы заложена в предварительном подогреве газа и воздуха. Это происходит перед смешиванием. Сам подогрев осуществляет специальное устройство – рекуператор.
• Регенеративные. Предварительный подогрев в горелках этого типа осуществляется в регенераторе.
• Наддувные (газовые горелки с наддувом). В них воздух принудительно нагнетается в топку специальным вентилятором. Это происходит после смешивания горючей смеси.
• Диффузионные. По конструкции это самые простые горелки. Они состоят из обычной трубки с просверленными в ней отверстиями. Через эти отверстия происходит подача газа. Для обеспечения постоянного и надёжного горения, необходимый воздух поступает из окружающей среды.
• Газовые атмосферные горелки для котлов. Принцип их действия очень схож с принципом инжекционных горелок. Основным отличием является то, что обогащение кислородом осуществляется не полностью, а частично.
• Газовые горелки для печи, каминов, систем отопления.

Самодельная газовая горелка в работе

Мощность любой газовой горелки определяется по объёму расходуемого газа за единицу времени. У разных горелок она может отличаться достаточно существенно.

На что нужно обращать внимание

Давайте рассмотрим особенности данного инструмента, а также поговорим о том, как его применяют для кровельных работ. Если говорить в целом, то газовая горелка для кровли – это относительно небольшая переносная конструкция. Как правило, вес инструмента незначительный – не более 1,5 килограмма. Состоит горелка из 3-х основных частей:

• металлический стакан – его изготавливают из жаропрочных материалов;
• форсунка для розжига, имеющая защиту от ветра;
• шланг, по которому подается топливо.

Подача газа и, соответственно, длина пламени регулируются с помощью вентиля. Также конструкция инструмента предусматривает систему подсоса атмосферного воздуха. Есть и дополнительные функции – такие, например, как возможность менять рабочие режимы. Следует отметить, что согласно рекомендациям специалистов, для монтажа мягких кровельных материалов лучше всего использовать горелки с одним соплом. Они, во-первых, довольно экономны, во-вторых – позволяют получить более равномерный прогрев. Применение газовой горелки допускается только лишь в случае, если температура воздуха не ниже 15 градусов тепла. В более холодных условиях можно использовать только лишь инструмент, работающий на жидком топливе.

Многие газовоздушные конструкции позволяют быстро переключать режимы работы. Благодаря этому не нужно каждый раз зажигать и тушить горелку – достаточно просто переключить ее в режим ожидания. Еще один важный элемент конструкции – это редуктор, благодаря которому снижается потребление топлива. Некоторые модели предусматривают возможность 30-процентной экономии газа – согласитесь, это очень хороший показатель.

Говоря о последовательности работ, следует отметить, что в первую очередь здесь нужно подготовить поверхность, очистив ее от мусора и пыли, а также основание для укладки. Также может потребоваться выравнивание бетонной стяжки. Следующий этап – обработка поверхности праймером. Далее понадобится раскладывать рулонный материал, не забывая о нахлесте (до 10 сантиметров). Сперва делается примерка, и лишь после этого можно приступать непосредственно к укладке.

В первую очередь нужно зафиксировать материал у основания кровли – здесь нам как раз и потребуется газовая горелка. Работа предусматривает необходимость помощника – он должен плотно прижимать материал к поверхности, тогда как мастер прогревает крышу и нижний слой гидроизоляции. Для того чтобы исключить появление под укладываемым рулоном пузырьков и складок, материал следует плотно прижать к поверхности крыши, воспользовавшись ручным катком. Рулон следует раскладывать постепенно, поправляя по мере необходимости.

Стоит отметить, что применение пропановой горелки предусматривает расплавление только лишь нижней части полотна. Нельзя допускать, чтобы размягчалась вся толща материала. Финальный этап работ – прогрев горелкой всех швов рубероида. Суть процесса очень простая. Данный материал плавится под воздействием высокой температуры, и благодаря этому он плотно приклеивается к нижнему листу. Чтобы дополнительно укрепить швы, применяем уже упоминавшийся ручной каток.

Учитывая, что работать придется с достаточно опасным инструментом, нужно строго придерживаться правил техники безопасности. В частности, следует использовать страховочную систему. Отдельное внимание уделите обуви – ее подошва обязательно должна быть нескользящей. Перед тем как приступать к работе, нужно внимательно осмотреть горелку и убедиться, что все ее элементы в исправном состоянии. Также следует периодически проверять соединения шланга с баллоном и редуктором на предмет герметичности.

Поджигая горелку, помните, что находиться перед ее соплом в этот момент категорически запрещается. Перед этим вентиль нужно отвернуть на пол-оборота и подождать несколько секунд для продувки системы. После этого можно уже поджигать смесь (зажигалкой или спичками) и регулировать пламя.

В процессе работы нужно следить, чтобы разогреваемый материал не воспламенился. С включенной горелкой нельзя подниматься по строительным лесам или покидать рабочую зону. Игнорирование данного требования способно обернуться серьезными последствиями. Для того чтобы потушить горелку, в первую очередь следует перекрыть подачу газа, и после этого можно отпускать рычаг блокировки.

Нет статей по теме.

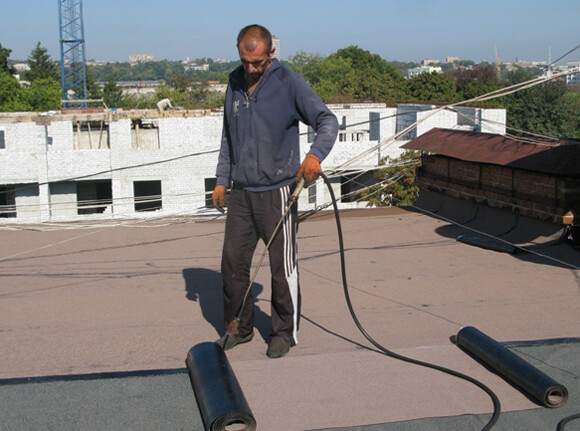

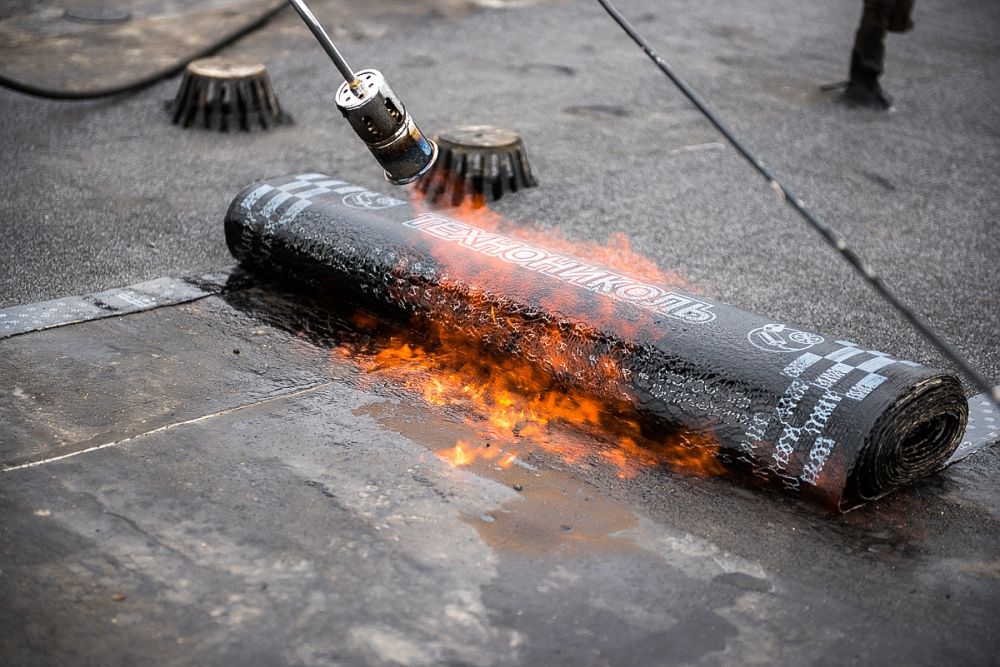

Как стелить рубероид с помощью газовой горелки?

Основание кровли очистить от мусора. Раскатать рулоны рубероида внахлест на 85 см, приклеить с одной стороны концы к основанию кровли, затем свернуть рулоны обратно. Подогреть основание кровли и внутреннюю сторону медленно раскатываемого рубероида, плотно прижать рубероид к снованию кровли катком, стараясь избежать образования воздушных пузырей и складок.

Поддевая специальным крючком края рубероида, уложенного внахлест, подогреть горелкой, проконтролировав герметичность.

Минимальная температура, при которой может использоваться кровельная горелка – минус 15 градусов Цельсия.

Что необходимо чтобы сделать?

Сначала инструменты. Хотя по большей части сборку делают из уже готовых элементов, необходимы:

1. Ножовка по металлу.
2. Дрель с набором сверл.
3. Пассатижи, отвертка, напильники личной, бархатный либо соответствующие надфили.
4. Набор плашек и метчиков с держателями.
5. Слесарные тиски.

Из основных материалов понадобятся:

1. Резиновый или силиконовый шланг для подключения устройства к баллону с газом.
2. Два газовых вентиля: главный, открывающий подачу газа и регулировочный, служащий для изменения количества газа подаваемого в зону горения.
3. Трубка с тонким отверстием на выходе— жиклер (форсунка).

1. Трубки для тела изделия, камеры инжектора с соплом.
2. Рукоятка.

Точный список определится при подробной проработке чертежей самодельной газовой горелки, исходя из заготовок, имеющихся в распоряжении.

Как горючее используют:

• пропан или пропан-бутановую смесь;
• метан или природный газ;
• ацетилен;
• водород.

У каждого газа свои особенности. Для бытовых, а также самодельных систем наиболее удобен ацетилен, пропан, а также его смесь с бутаном.

Водородный баллон достать довольно сложно, у метана давление выше, чем у бытового газа, ему необходим редуктор.

Как правильно выбрать

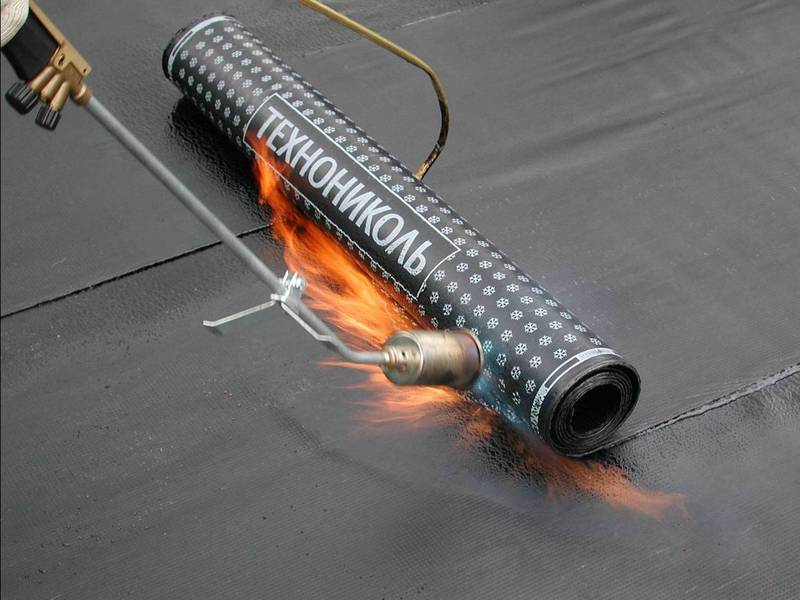

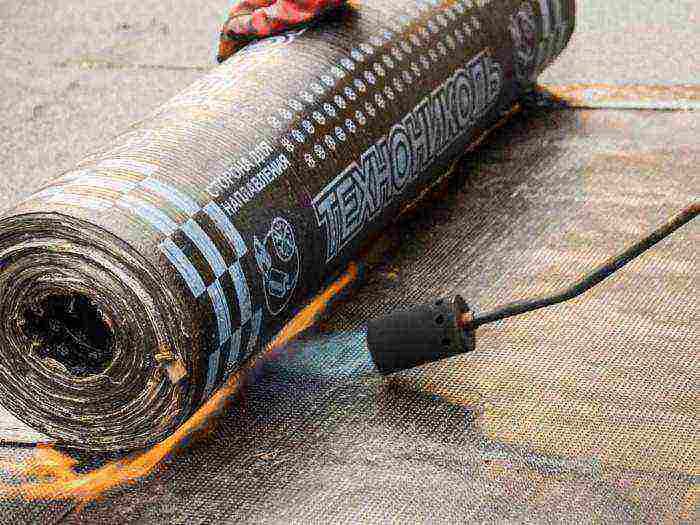

При выборе Технониколя опирайтесь на свой бюджет и тип крыши

Технониколь представляет продукцию разных классов. В зависимости от доступных средств можно выбрать материал премиум, бизнес, стандарт или эконом класса. Наиболее прочным является материал премиум-класса, но и экономичный вариант (марка Бикрост) будет обладать всеми достоинствами Технониколя. Если крыша гаража имеет высокий уклон, нужно выбирать материал класса стандарт и выше.

Производитель также предлагает разные типы покрытия. Для монтажа может быть использована мягкая черепица или рулон. Для стандартного гаража с плоской крышей оптимальным является второй вариант.

Особенности выбора кровельной газовой горелки

Строительная газовая кровельная горелка имеет довольно большое количество особенностей. При выборе учитывается:

1. Как часто нужно проводить работы.
2. Какой объем работы следует проводить.
3. Насколько мобильным должен быть инструмент.
4. Какой газ должен применяться.

Кроме этого отметим, что можно сделать своими руками горелку, работающую на газе. К особенностям самодельного варианта исполнения можно отнести следующие моменты:

1. Конструкция достаточно сложна, изготовить ее своими руками можно только при соблюдении всех рекомендаций.
2. Несмотря на самостоятельное изготовление конструкции, она справится со своими основными функциями.
3. Магазинный вариант исполнения имеет высокую стоимость, самодельный можно изготовить при минимальных затратах.

Стоит учитывать, что при применении самодельных вариантов исполнения следует уделять внимание малейшим протечкам или другим неисправностям. Даже при выявлении малейшего дефекта работы следует приостановить и выполнить ремонт.

Принцип работы газовой горелки

Работают пропановые горелки от газовых баллонов, на которые устанавливается редуктор или иное газораспределительное устройство. При небольшом объеме работ для баллонов с пропаном допускается их установка на крыше, в остальных случаях их ставят ниже, соединяя с горелками через шланги, длина которых не должна быть более 15 м.

Эскиз газовой кровельной горелки

Используются горелки не только для соединения рулонных гидроизоляционных материалов, но и прочих задач. Например, для демонтажа старой кровли, снятия краски, разогрева металлических труб перед их сваркой, прогрева застывающего битума и прочего – оборудование многофункционально.

Интересно знать! Пропановые горелки являются устройствами, для работы которых используются горючие, взрывоопасные смеси. Поэтому промышленное изготовление этих устройств допускается только по техническим нормативам, установленным ГОСТ 17356-89.

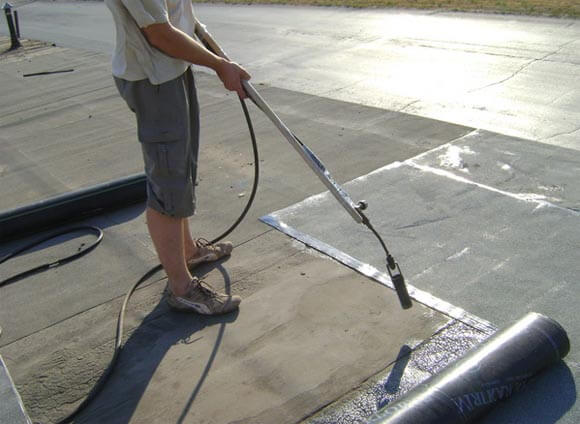

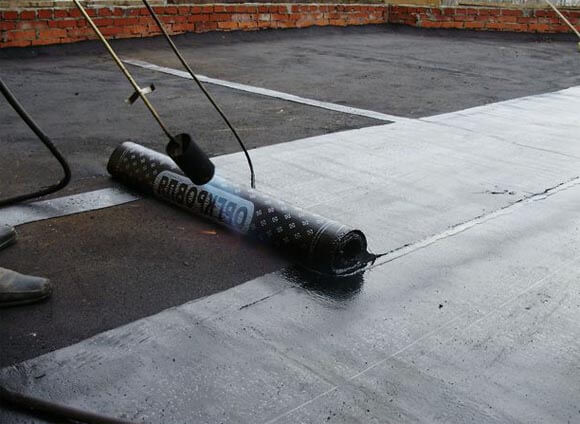

Во время работы рулон рубероида раскатывают постепенно, подплавляя и плотно прижимая к поверхности кровли

Государственный стандарт регламентирует следующие технические показатели:

• запорные органы, управляющие подачей газа, должны быть полностью герметичными;
• пропан должен подаваться плавно, чтобы избежать возможности взрыва;
• устройства необходимо оборудовать противоветровой защитой, чтобы не допустить произвольного затухания пламени;
• требуется, чтобы аппарат надежно отключался за определенное время;
• установлены пределы тепловой мощности.

Пропановый редуктор для газовой горелки

Если вас интересует более детальная информация, обращайтесь к тексту названного документа.

Горелка газовоздушная инжекторная ГГ-2У

Техника безопасности

Газовые металлические баллоны взрывоопасны, даже пятилитровые баллоны могут стать источником мощного взрыва. На смену им пришли более безопасные металлокомпозитные и композитные материалы, которые свели взрывоопасность газовых баллонов к нулю, поскольку такие емкости не взрываются.

Общие требования по технике безопасности при применении пропановых горелочных устройст

1. К работам допускают персонал при достижении им 18 лет. Сварщик должен иметь аттестацию и получить допуск к началу работ с пропановым оборудованием, пройти медосмотр и не иметь врачебных запретов. До начала работ персоналу проводят вводный и первичный инструктажи.
2. Сварщик, должен знать и выполнять правила безопасности при применении пропановой горелки и методы оказания помощи.
3. Сварщик должен иметь специальную одежду и обувь и защитные средства.
4. Перед началом работ подбирают инструменты и оснастку и проверяют их работоспособность.
5. Снимают стальной колпак ключом.
6. Выполняют внутренний осмотр арматуры, удаляют грязь и продувают вентиль резким поворотом крана по направлению «открыть-закрыть». Если он не откручивается, то сосуд считается нерабочим, его отправляют для ремонта в ремонтную газовую службу.
7. Пропановый баллон устанавливают на площадке с хорошей вентиляцией с Т воздуха выше 0С во избежание замерзания.
8. Перед включением редуктора продувают его штуцер.
9. Редуктор крепят к сосуду с закрытым вентилем.
10. Предельные расстояния от места работы: от тепловых источников – более 1 м от открытого огня – более 10 м.

При работе с пропановыми сосудами, запрещено:

1. Проводить наклонную установку баллонов.
2. Размещать сосуды на проходных и низко освещенных местах, а также под солнцем.
3. Работать без редуктора.
4. Применять шланги, из разных кусков, соединенных проволокой.
5. Оставлять рабочие баллоны без надзора.
6. Ремонтировать горелку, подключённую к пропановому сосуду.
7. Разогревать редуктор с использованием открытого огня.

Меры противопожарной безопасности

В независимости от того, используется заводская газовая горелка или самодельная, нужно строго соблюдать требования пожарной безопасности.

• Держать на кровле огнетушитель при выполнении кровельных работ.
• Все работы производятся только в светлое время суток.
• На крышу при укладке мягкой кровли при помощи газовой горелки можно заносить только один пропановый баллон.
• Обязательно исключается его нагрев.
• Нельзя перегревать и подвергать воспламенению сам укладываемый кровельный материал.

Вот такие несложные условия, которые гарантируют безопасность проводимых строительных операций, связанных с покрытием кровли наплавляемыми материалами. Они просты и легко выполнимы, так что проблем возникнуть не должно.

Конструкция и принцип работы

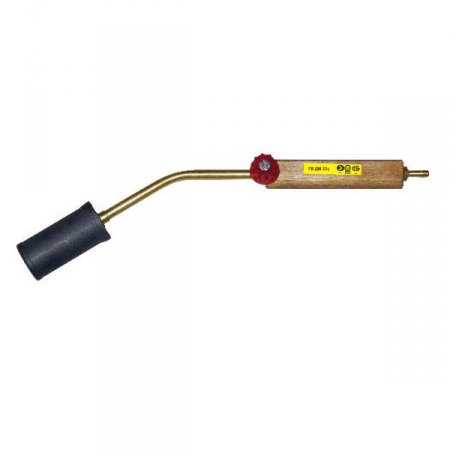

Как правило, пропановая горелка состоит из рукоятки, трубки для подачи газа, металлического сопла и шланга, подающего газ из баллона. Напор газа можно регулировать благодаря встроенному вентилю на редукции. Для поступления газа работнику необходимо просто нажать на рычаг. Подаваемый газ на выходе смешивается с воздухом и поджигается.

Инструмент подает постоянный и контролируемый поток пламени нужной температуры в течение требуемого времени. Максимальная температура пламени может достигать 1500°С. Сила потока и длина пламени регулируется при помощи вентилятора. Установленным на выходе металлическим соплом можно регулировать направление пламени.

Современные изделия легко настраиваются под необходимые параметры горения и оснащены устройством регулировки рабочих режимов. Например, с помощью режима ожидания можно экономить газ при небольших простоях в работе.

При качественном и аккуратном исполнении небольшой и легкий инструмент способен обеспечить не только безопасное выполнение работ, но также высокую производительность и надежность. Горелка имеет массу от 1 до 2 кг и легко может удерживаться в процессе выполнения работы.

В зависимости от модели инструменты имеют разный принцип смешивания газа с кислородом. В некоторых горелках для подмешивания имеется кислородный баллон, а в более современных изделиях газ смешивается с кислородом непосредственно из атмосферы.

Некоторые инструменты дополнительно оснащены автоматическими пьезоподжигателями , переходниками, защитой от ветра, чехлами и различными наконечниками.

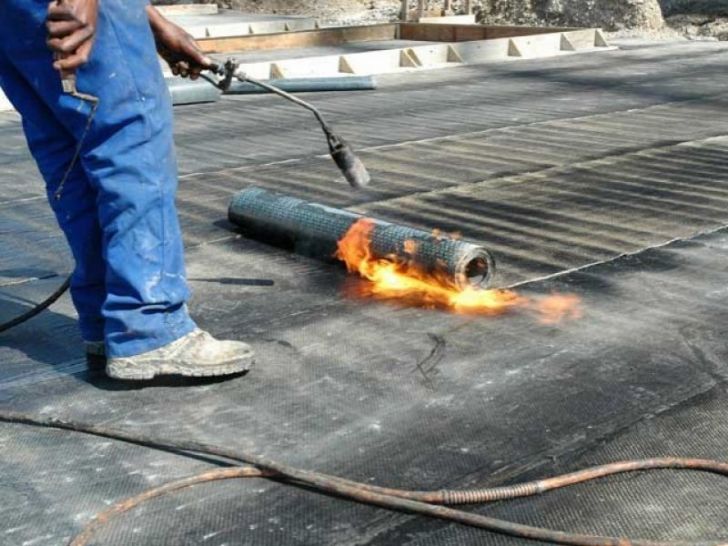

Использование пропановых горелок для ремонта кровли

Горелки с рычажной конструкцией применяются для ручной сварки, нагрева, пайки металла и прочих видов работ, требующих газопламенной обработки. Это универсальный легкий и безопасный инструмент, который удобно использовать в ремонте кровли. Благодаря продуманной конструкции и легкой эксплуатации с помощью горелки можно самостоятельно выполнить целый перечень ремонтных работ:

• качественная укладка кровельных материалов;
• разогрев мастики;
• снятие старой краски;
• заделка швов и отверстий;
• разрезка и припой металлических листов;
• укрепление стыковочных швов.

Газовые горелки могут быть различных видов и подбираются в зависимости от толщины и вида материала, который обрабатывается данным инструментом, а также от типа газа.

Самодельные газовые горелки

Основными компонентами изготовления мощных газовых горелок являются промышленные вентили. Они могут быть новыми, однако для самодельного устройства достаточно использовать бывшие в употреблении при отсутствии утечки газа. Предназначены они для работы в паре с 50-литровым газовым баллоном на пропане, имеющим угловой вентиль и редуктор.

Горелка с вентилем ВК-74

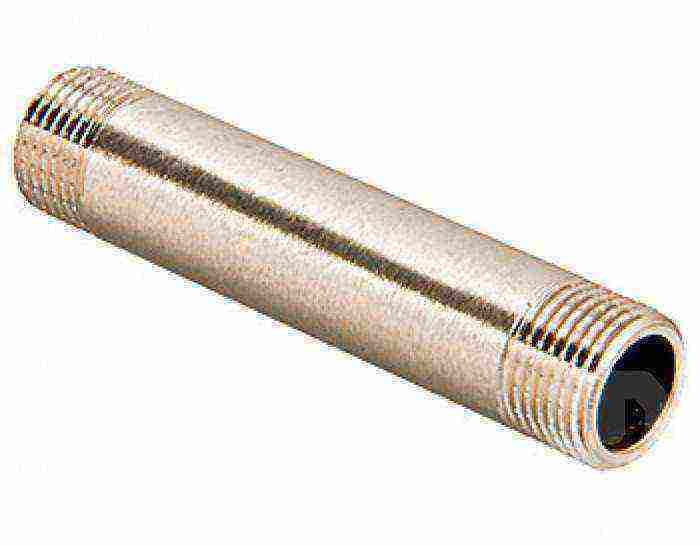

Сопло изготовлено из отрезка стальной трубы 1/4˝ длиной 100 мм и приварено к колпачку на двух отрезках проволоки ∅5 мм. Между колпачком и соплом следует оставить расстояние 15 мм для поступления воздуха в зону горения. Подгибом проволочных держателей регулируют положение сопла, чтобы добиться центрового положения пламени.

Последовательность действий для розжига горелки:

1. Откройте вентиль баллона;
2. Поднесите зажженную спичку к соплу и медленно открывайте вентиль горелки;
3. Контролируйте зажигание газа;
4. Регулируйте пламя вентилем горелки

Самодельная газовая горелка данной конструкции имеет один недостаток, связанный с особенностью расположения вентиля. Поток газа направлен в противоположную сторону нормальному положению. Сальниковые уплотнители испытывают постоянное давление газа( вт.ч. при закрытом вентиле), поэтому необходимо постоянно следить за герметичностью уплотнителей.

Горелка, переделанная из ацетиленового газореза

Если у вас есть ацетиленовый резак с неисправным краником подачи кислорода, не спешите его выбрасывать. Он также сгодится для изготовления горелки(рис 2.). Газовая мини горелка

Мини газовые горелки больше подходят для работы с мелкими деталями. За основу мини горелки берется игла для накачивания мячей. В ней необходимо сделать пропил, чуть дальше середины иглы уже имеют подобное отверстие, что значительно ускоряет процесс работы. Далее нужно взять иглу для шприца, и согнуть ее примерно на 45 градусов посередине.

Заостренный конец иглы для шприца лучше всего заточить, чтобы он был прямым. После этого ее нужно вставить в иглу для мяча таким образом, чтобы один ее конец выходил через отверстие, а второй выступал из большой иглы на несколько мм. Получившуюся мини конструкцию следует зафиксировать с помощью припайки. После этого к основаниям двух игл необходимо присоединить капельницы. Зажимы – регуляторы капельниц нужно сдвинуть как можно ближе к иглам. В получившейся горелке они будут выполнять роль регуляторов подачи газа и воздуха. Их тоже нужно скрепить между собой, и делать это лучше всего с помощью термопистолета. Остается лишь подключить к готовому устройству источник сжатого газа, горелка готова к использованию. Такая самодельная газовая горелка может нагревать предметы до 1000 градусов

Работать с ней следует осторожно, соблюдая технику безопасности

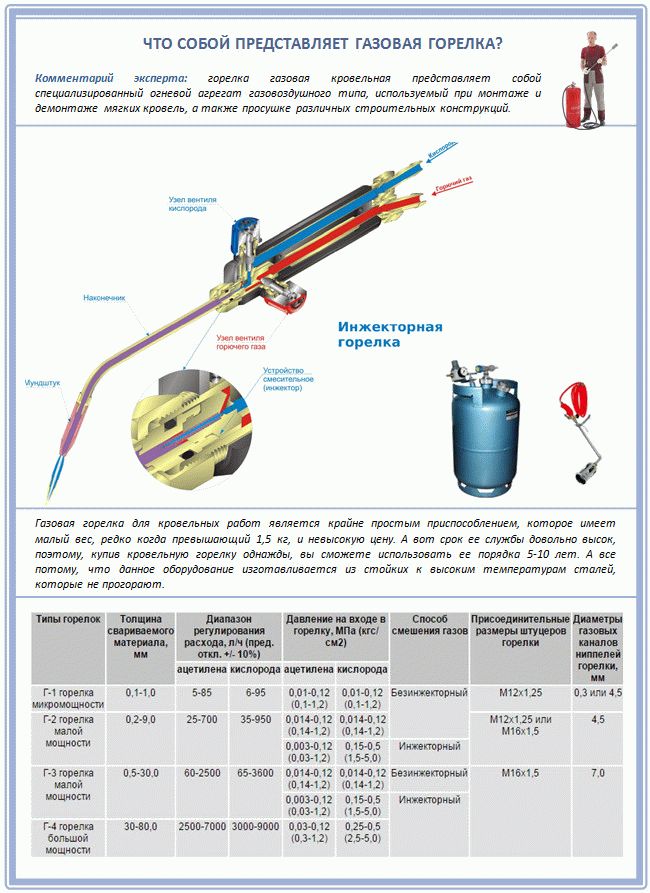

Принцип работы горелки

Вне зависимости от конкретного типа все горелки функционируют по единому принципу. Газ подается из баллона по маслостойкому армированному резиновому шлангу. Постоянные значения давление обеспечивает редуктор, при желании параметры могут регулироваться специальным болтом на верхней крышке устройства. Объем топлива регулируется краном. Резиновый шланг надевается на металлическую трубку горелки и плотно прикручивается хомутом. Горелка имеет специальные отверстия по всему периметру, сквозь них поступает воздух для смешивания с газом.

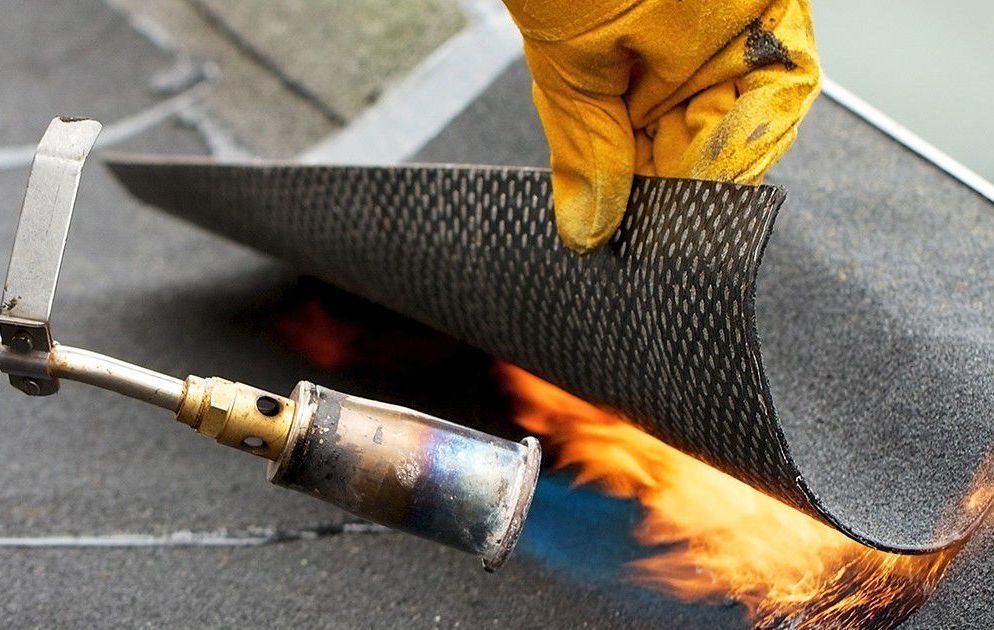

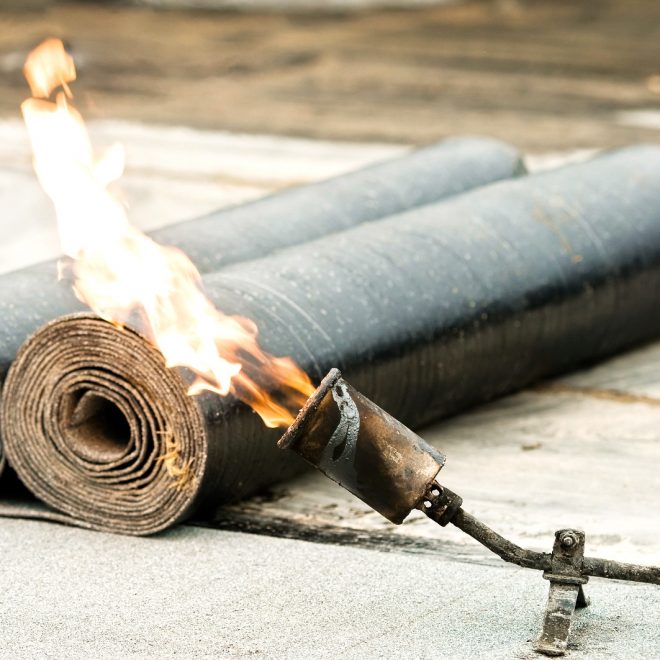

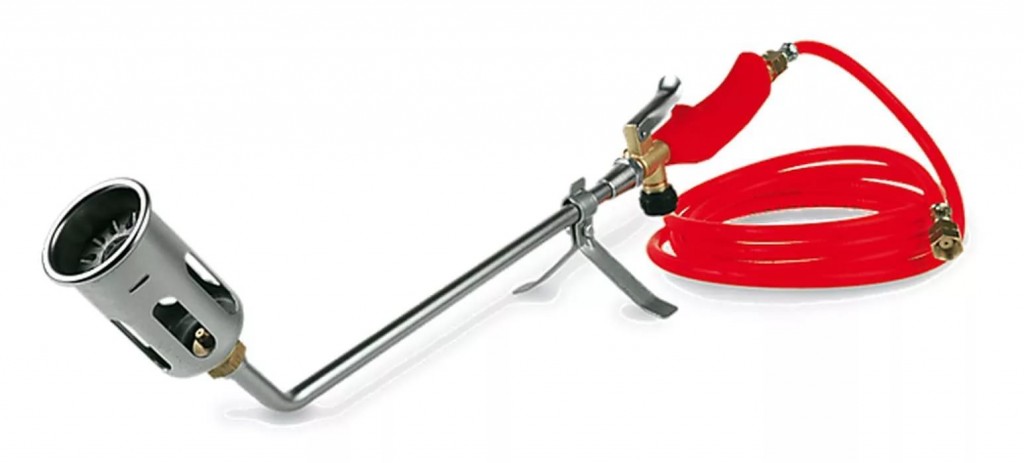

Горелка газовая для кровельных работ

Пламя поджигается и металлическим соплом направляется на нужный участок. Старые образцы грелок поджигаются ручным способом спичками или зажигалками, современные модели имеют пьезоэлементы для удаленного и безопасного розжига.

Конструкция горелки обеспечивает стабильный поток пламени, оно не задувается даже очень сильными порывами ветра. Такие горелки применяются не только во время выполнения кровельных работ. Без них не обходится герметизация металлических трубопроводов, некоторые дорожные работы и т. д.

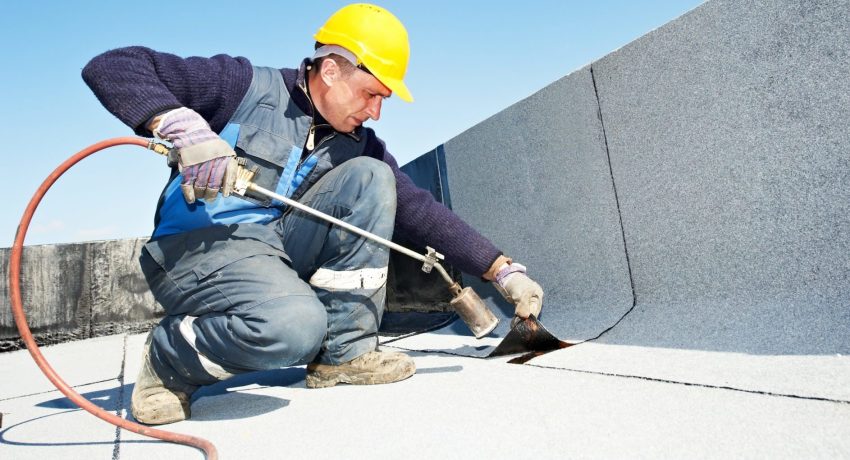

Применение кровельной горелки

Какие преимущества имеет современная горелка промышленного изготовления?

1. Небольшая масса. Вес устройства не превышает 1,5 кг, что существенно облегчает работы. Рука кровельщика не устает, он имеет возможность с одинаковой скоростью разогревать битум. Достигается оптимальная температура всей площади, повышается качество покрытия кровли, увеличивается производительность.
2. Кран подачи газа и редуктор позволяют плавно регулировать интенсивность пламени. Факел изменяется без остановки работы устройства, мастер принимает решение по ходу укладки с учетом фактического состояния старой поверхности плоской крыши.
3. На самых современных моделях есть специальные приспособления, исключающие прямой контакт разогретой горелки с рулонными материалами или основанием. Прикасания очень горячей горелки к мембранам могут вызывать полное нарушение их герметичности, что считается браком. Такие участки необходимо ремонтировать, а это отнимает время и финансовые средства.

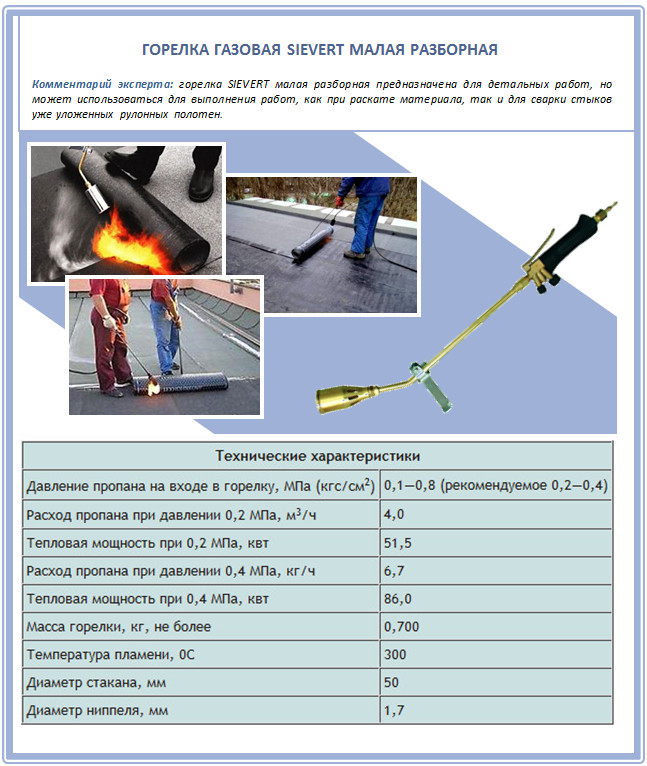

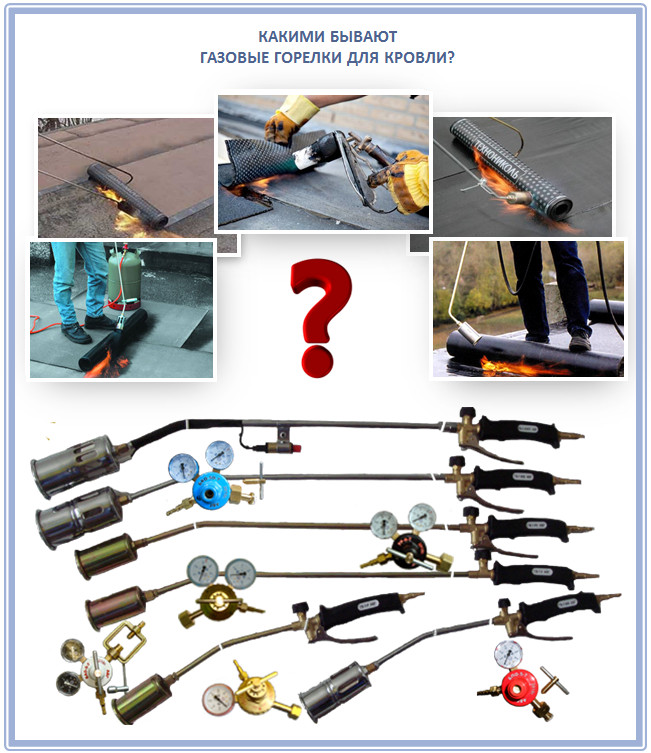

Виды промышленных газовых горелок

Технические параметры устройств зависят от их назначения, надо выбирать ту, которая наилучшим образом подходит для конкретной работы.

Горелка газовоздушная инжекторная ГГ-2у

Если газовая горелка изготовлена лицензированным предприятием, то она полстью отвечает существующим нормативным документам по безопасности. Настоятельно не рекомендуется приобретать дешевые подделки, воспламенение агрегатов во время производства работ становится причиной очень тяжелых ожогов.

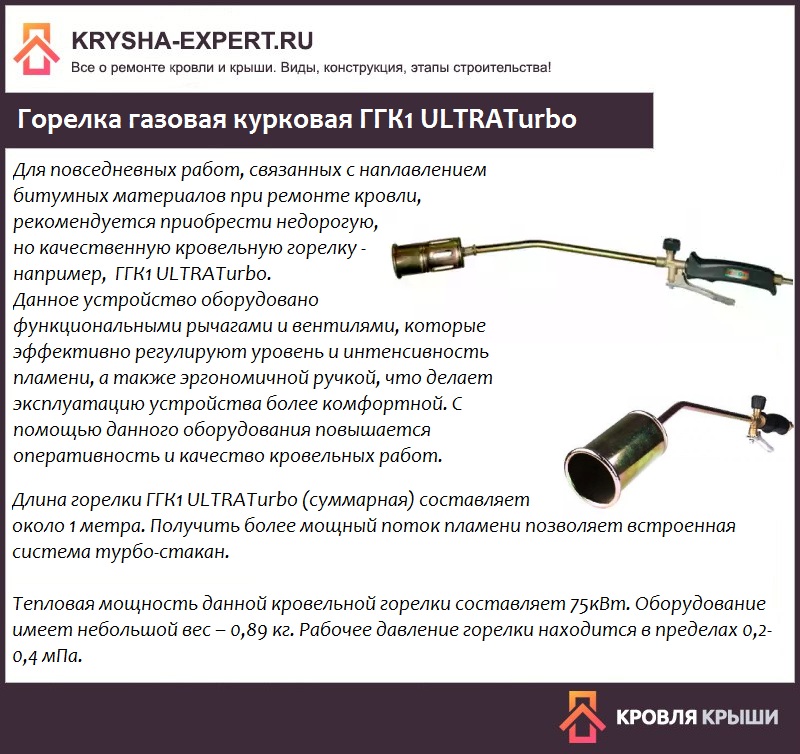

Горелка газовая курковая ГГК1 ULTRATurbo

Принцип работы генератора искр, искрового блока

Принцип работы запального трансформатора прост. На диоде VD1 и конденсаторе C собран удвоитель напряжения. При одном полупериоде сетевого напряжения диод открыт, конденсатор заряжается до амплитудного значения напряжения сети (310 В). При другом полупериоде диод закрыт. Напряжение на нем, а значит, на тиристоре, постепенно повышается до того момента, когда ток через резистор R1 станет достаточным для открывания тиристора. Тиристор открывается. Происходит импульс тока, который через разделительный трансформатор передается на катушку зажигания. На высоковольтном проводе образуется высокое напряжение и искра. Конденсатор перезаряжается на напряжение обратной полярности. Как только это произойдет, ток падает ниже тока закрытия тиристора, и он закрывается. Схема готова к следующему циклу напряжения питания.

Изготовление газовой горелки

Приступая к самостоятельному изготовлению устройства, необходимо приготовить инструменты для работы и подобрать требуемый материал. Прежде всего, выбирают материал для ручки. Жёстких требований не существует, поэтому каждый может использовать свою фантазию и возможности. Основными требованиями к ручке являются: её удобство в эксплуатации, чтобы она не перегревалась во время работы. Опыт показывает, что целесообразно использовать готовую рукоятку. Например, ручка от какого-нибудь, вышедшего из строя паяльника, кипятильника или другого бытового прибора.

Для изготовления подводящей трубки используется сталь. Выбирают стальную трубку диаметром не более 1см и толщиной стенки 2,5 мм. Изготовленную рубку вставляют в подготовленную ручку. Там её необходимо надёжно закрепить. Способ крепления выбирается в соответствии со своими возможностями.

Корпус горелки изготавливают из стали. Рассекатель делают из латунного прутка. В корпусе рассекателя сверлят несколько отверстий (обычно более четырёх). Это позволит создать хорошую циркуляцию кислорода на выходе горелки.

После этого рассекатель надёжно закрепляют в корпусе. Следует предусмотреть небольшой зазор для внутреннего фланца. Рекомендуемый зазор должен составлять примерно 5мм. Такой зазор обеспечит необходимое замедление скорости потока газа, который поступает к запальнику. Замедление позволит надёжнее зажигать горелку.

Форсунку изготавливают из металлического прута. Она обеспечит подачу газа к области горения. Её изготавливают следующим образом. Сверлом диаметром в 2мм аккуратно делают глухое отверстие в корпусе форсунки. Затем сверлят отверстие сверлом 4мм. Оно необходимо для создания перемычки. Их аккуратно заклёпывают и шлифуют.

Чертеж газовой горелки

Конец изготовленной трубки соединяют с выходным отверстием редуктора. Для соединения применяют гибкий шланг. Материал подбирают из перечня разрешённых материалов для бытовых газовых систем. Это может быть специальная резина или особый тканевый материал. Для обеспечения надёжности и пожарной безопасности целесообразней использовать сертифицированный материал. Шланг надевают на трубку и закрепляют его стандартным хомутом.

После завершения сборки всего аппарата, требуется выставить оптимальное давление в баллоне. Перед поджигом горелки следует тщательно проверить всю систему подачи газа, смешивания с воздухом на наличие возможных утечек. Если они проявились, их обязательно необходимо устранить. Только после всех проверок можно зажигать горелку. Горелка должна обеспечивать длину горящей струи до 50 мм.

Грамотно самостоятельно собранная горелка прослужит надёжным помощником в делах на длительный срок. Она будет тем средством, которое поможет решать многие бытовые задачи, не прибегая к применению дорогостоящего инструмента.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

</index>

Метки: Сделай сам

<index>

В домашних условиях очень часто возникает необходимость в горелке. Предназначение такого прибора очень широкое, например, паяльные работы или ремонт кровельного материала. Также в гараже зачастую нужно разогреть деталь для обработки. В слесарных целях газовая горелка используется для нагрева металлических частей с целями последующей закалки. Поэтому многие мастера начали интересоваться, как сделать газовую горелку.

Как добиться безопасности

Тут дело в т. наз. числе Рейнольдса Re, показывающем взаимосвязь между скоростью потока, плотностью, вязкостью текущей среды и характерным размером области, в которой она движется, напр. диаметром поперечного сечения трубы. По Re можно судить о наличии турбулентности в потоке и ее характере. Если, к примеру, труба не круглая и оба характерных ее размера больше некоторого критического значения, то появятся вихри 2-го и более высоких порядков. Физически выделенных стенок «трубы» может и не быть, напр., в морских течениях, но многие их «фокусы» объясняются именно переходом Re через критические значения.

Далеко не все самодельные газовые горелки точно рассчитываются согласно законов газовой динамики. Но, если произвольно изменить размеры деталей удачной конструкции, то Re топлива или подсасываемого воздуха может скакнуть за пределы, которых оно придерживалось в авторском изделии, и горелка станет в лучшем случае коптящей и прожорливой, а, вполне возможно, и опасной.

Диаметр инжектора

Определяющим параметром для качества газовой горелки является диаметр сечения ее топливного инжектора (газового сопла, форсунки, жиклера – синонимы). Для горелок на пропан-бутане на обычную температуру (1000-1300 градусов) его можно ориентировочно принять таким:

• На тепловую мощность до 100 Вт – 0,15-0,2 мм.
• На мощность 100-300 Вт – 0,25-0,35 мм.
• На мощность 300-500 Вт – 0,35-0,45 мм.
• На мощность 500-1000 Вт – 0,45-0,6 мм.
• На мощность 1-3 кВт – 0,6-0,7 мм.
• На мощность 3-7 кВт – 0,7-0,9 мм.
• На мощность 7-10 кВт – 0,9-1,1 мм.

В высокотемпературных горелках инжекторы делают более узкими, 0,06-0,15 мм. Отличным материалом для инжектора послужит отрезок иглы для медицинского шприца или капельницы; из них можно подобрать сопло на любой из указанных диаметров. Иглы для надувания мячей хуже, они не жаропрочны. Их используют более как воздуховоды в микрогорелках с наддувом, см. далее. В обойму (капсюль) инжектора его запаивают твердым припоем или вклеивают жаропрочным клеем (холодной сваркой).

Мощность

Делать газовую горелку на мощность свыше 10 кВт ни в коем случае не следует. Почему? Допустим, КПД горелки 95%; для любительской конструкции это очень хороший показатель. Если мощность горелки 1 кВт, то на саморазогрев горелки уйдет 50 Вт. О 50 Вт паяльник можно обжечься, но аварией он не грозит. А вот если сделать горелку на 20 кВт, то лишним будет 1 кВт, это уже оставленные без присмотра утюг или электроплитка. Опасность усугубляется тем, что ее проявление, как и числа Рейнольдса, пороговое – или просто горячо, или вспыхивает, плавится, взрывается. Поэтому чертежи самодельной горелки более чем на 7-8 кВт лучше и не искать.

Арматура

Третий фактор, определяющий безопасность горелки – состав ее арматуры и порядок пользования ею. В общем схема такова:

1. Горелку ни в коем случае нельзя гасить регулировочным вентилем, подачу топлива прекращают вентилем на баллоне;
2. Для горелок мощностью до 500-700 Вт и высокотемпературных (с узким инжектором, исключающим переход Re газового потока за критическое значение), питаемых пропаном либо изобутаном от баллона до 5 л при наружной температуре до 30 градусов, допустимо совмещать регулировочный и запорный вентили в одном – штатном на баллоне;
3. В горелках на мощность более чем 3 кВт (с широким инжектором), или запитанных от баллона более чем на 5 л, вероятность «проскока» Re за 2000 весьма велика. Поэтому в таких горелках между запорным и регулировочным вентилями обязательно нужен и редуктор, поддерживающий в подающем газопроводе давление в определенных пределах.

Шаг 4: Собираем горелку

В видеозаписи более понятно показаны этапы сборки самодельной газовой горелки. Все соединения нужно делать с использованием резьбового герметика или уплотнительной нити.

1. В латунной заглушке просверлите отверстие для пропуска газа, для этого я использовал сверло 0,8 мм.
2. На стальной трубе просверлите четыре отверстия по линии окончания резьбы, для этого я использовал сверло 3,2 мм.
3. Латунный резьбовой бочонок 3,2мм х 5,1 см впаиваем в латунный ниппель 13мм х 13 мм, центры окружностей деталей должны совпадать. Ниппель, в свою очередь, закручиваем в соединительную муфту 13 мм (1/2”). Муфту приложите к концу стального наконечника. Назовем эту собранную деталь «центрированный ниппельный узел».
4. Навинтите латунную заглушку 3,2 мм с просверленным отверстием на латунный резьбовой бочонок 3,2 мм х 5,1 см, который является частью «центрированного ниппельного узла». Нужно закручивать заглушку до тех пор, пока она не упрется в резьбу латунного ниппеля 13 мм х 13 мм, теперь эту деталь назовем «узел жиклера».
5. «Узел жиклера» вкручиваем в латунную муфту 13 мм.
6. Стальную трубу с просверленными 3,2 мм отверстиями вкручиваем в латунную муфту 13 мм с другой стороны.
7. Закручиваем латунную муфту 6,4 мм (1/4”) с другой стороны жиклерного узла.
8. Закручиваем латунную футорку 6,4 мм (1/4”) х 3,2мм (1/8”) в латунную муфту 6,4 мм (1/4”).
9. Закрутите быстроразъемное соединение для газового оборудования низкого давления штекер 6,4 мм (1/4”) в латунную футорку.

Поэтапный процесс изготовления горелки

Процесс изготовления газовой горелки начинается с того, что подводящую трубку, в качестве которой мы будем использовать стальную трубу, мы вставляем в ручку и закрепляем с помощью клея. Рассекатель и корпус необходимо выточить из латунного прутка, диаметр которого должен составлять 20 мм. В готовом корпусе просверливаются два радиальных отверстия (диаметр каждого – 5 мм.) и четыре отверстия в стержне рассекателя (диаметр каждого – 1 мм.).

При сборке необходимо с небольшим натягом запрессовать рассекатель в корпус. В то же время фланец устанавливается внутрь корпуса обязательно с зазором, то есть внутренний диаметр изготовленного корпуса должен быть больше на 0,6 мм. диаметра проточен. Полученная щель отвечает за торможение газового потока, который подводится к просверленным отверстиям в запальнике.

Чтобы сделать тонкое отверстие в нашей форсунке, необходимо взять сверло диаметром 2 мм. и с его помощью сделать глухое отверстие, которое на 1,5 мм. не доходит до выхода. Сверло с диаметром 0,4 мм. используется для перемычки. Полученное отверстие нужно полностью зачеканить несильными ударами молотка. Затем необходимо подточить торец. Для этого берём шлифовальную бумагу и подтачиваем до тех пор, пока не будет найдено нужное сечение выходного отверстия, то есть до момента, когда форсунку можно будет надеть на наконечник трубки горелки с резьбой.

На конец трубки подачи газа необходимо надеть подводящий шланг, изготовленный из ткане-резинового материала. Закрепляем шланг на трубке хомутом. Выставляем рабочее давление, после чего подаём газ. Подождите, пока весь воздух вытеснится из шланга, и только потом форсунку внесите в пламя газовой конфорки.

Можно ли сделать газовую горелку самому

Теперь обсудим возможность самостоятельного изготовления пропановой горелки. Конечно же, это все реализуемо, однако ввиду требований по герметизации всех деталей, а также высокой точности их изготовления, сделать это на практике становится очень сложным. А если взять в расчет невысокую стоимость заводских приборов, то и смысл в этом пропадает. Самой важной частью работы при сборке является изготовление узла подачи и смешивания топлива, поэтому часто при такой работе используются запчасти от других приборов. Давайте попробуем описать процесс самостоятельной сборки.

Схема строения пропановой горелки

На схеме выше показано примерное строение пропановой горелки – основные элементы конструкции мы уже с вами разбирали. При сборке не будем изготавливать все, и воспользуемся запасными частями от прочей техники, которая может быть у вас в наличии. Нам понадобятся:

• вентиль из стали – взять его можно от любого баллона, предназначенного для хранения сжиженного газа;
• заглушка – ее обычно используют при перевозке газовых баллонов;
• от паяльной лампы мы позаимствуем жиклер, сопло которого должно составлять 0,8 мм;
• нужна будет и металлическая труба – ее внутренний диаметр должен составлять 10 мм, а толщина стеной быть не меньше 2 мм;
• деревянная ручка – эту деталь можно изготовить и самому.

Второй по значимости – это стакан Пропановая горелка своими руками

Теперь давайте разберем наши шаги в работе:

• стальную трубу, которую мы будем использовать в качестве подводящей трубки, закрепляем в ручке. Сделать это можно при помощи клея;
• изготавливаем корпус и рассекатель из латунного прутка диаметром 20 мм. В корпусе нужно высверлить два радиальных отверстия диаметром в 5 мм, 4 отверстия делаются в стержне рассекателя (диаметр – 1 мм);
• осуществляется сборка – рассекатель запрессовывается в корпус с большим натягом. Внутрь корпуса устанавливается с зазором фланец так, чтобы внутренний диаметр корпуса был больше на 0,6 мм. Полученная таким образом щель будет тормозить газовый поток, подводимый к отверстиям запальника;
• из стального прутика необходимо выточить форсунку;

Совет! Для того чтобы сделать в металле тонкое отверстие, берем сверло на 2 мм и делаем глухое отверстие так, чтобы наконечник не доходил до конца металла 1,5 мм. Затем используется сверло диаметром 0,4 мм, чтобы сделать перемычку. Далее полученное отверстие зачеканивается молотком, после чего торец подтачивается шлифовальной бумагой. Делается это до тех пор, пока не будет получено отверстие нужного сечения, то есть до того, когда форсунка сможет быть надета на наконечник трубки с резьбой.

На этом все. Надеемся, материал был для вас понятным и полезным.

Видео — Тест кровельной горелки с пьезоподжигом
