Гаражные ворота рольставни своими руками

Схемы монтажа рольставен:

Как открыть рольставни вручную?

Если дублирующий ручной привод отсутствет, Вы столкнетесь с обоснованными, но решаемыми сложностями, главная из которых – вес полотна рольставней, достигающий иной раз 40 кг. Для того чтобы руками открыть роллеты, необходимо отсоединить от короба выключатели, что автоматически разблокирует полотно. Если его вес не слишком тяжелый – можно поднять полотно самостоятельно.

Важные меры предосторожности

Обратите внимание, что все время, пока Вы открываете рольставни, они были отключены от питания. Проверьте, что ключ находится в выключенном положении. Не стойте под полотном во время его открытия. Займите положение рядом с роллетами, предусмотрительно обезопасив себя от возможных травм.

Что такое теплые рольставни

Рольставни – это высокопрочные защитные конструкции, защищающих помещение от различных неблагоприятных факторов – перепады температур, шум, солнечные лучи. Основная функция таких систем – защита имущества от злоумышленников.

Благодаря современным технологиям возможно изготовление теплых ворот для гаража, защитных конструкций для окон. Ламели имеют термоизоляционное наполнение из полиуретана. Эффективность такой защиты можно сравнить с установкой на окно дополнительного стеклопакета.

На примере реальной ситуации можно оценить уровень теплозащиты при использовании рольставней. Если на улице -25 градусов, температура внутреннего стекла в помещении может составлять +10 градусов. Если установить теплые рольставни на окна, температура стекла может подняться до +15 +17 градусов.

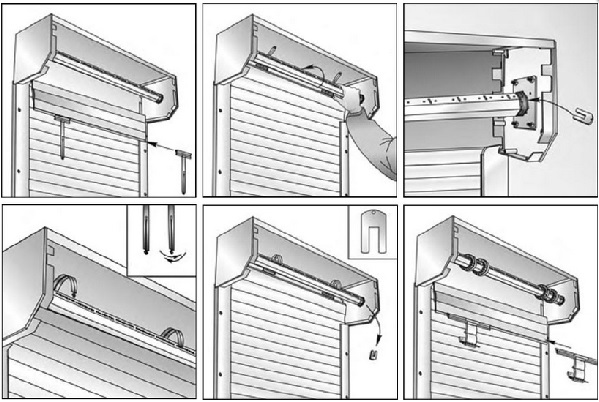

Общий алгоритм вскрытия роллет:

1. демонтаж крышки короба;
2. отсоединение силовых тяг от вала;
3. проверка натяжения инерционной пружины (если она, конечно, есть);
4. разъединение полотна и вала (с вала снимаются тяговые пружины);
5. снимается полотно, аккуратно скручиваясь с вала.

Не следуя алгоритму, открыть рольставни изнутри (при неработающих механизмах управления) практически невозможно. Исключение составляют ситуации, когда роллета оснащена пружинно-инерционным механизмом – в этом случае, достаточно лишь разблокировки внутренних замков и задвижек (если они есть), чтобы сила скручивания пружины быстро подняла полотно, таким образом открыв роллету.

В отсутствии ПИМ (пружинно-инерционного механизма) возможен также вариант открытия без частичного демонтажа, но он довольно сложен. Например, если полотно невозможно поднять из-за прерывания контактов концевых стопоров – снимается крышка, отключается питание роллеты и восстанавливается целостность электроцепи.

Таким образом, в большинстве случаев без демонтажа просто не обойтись – полотно, для дальнейшего ремонта роллеты, необходимо снять и аккуратно свернуть.

• Как запираются рольставни?
• Как механически открыть электрические рольставни?
• Как натянуть пружину рольставни?
• Как открыть рольставни без ключа?
• Как отремонтировать рольставни своими силами?
• Как смазать замок на рольставни?
• Как утеплить рольставни зимой?
• Как чистить рольставни?
• Можно ли красить рольставни?

Вызвать замерщика Рассчитать стоимость *Бесплатный вызов замерщика осуществляется в пределах МКАД

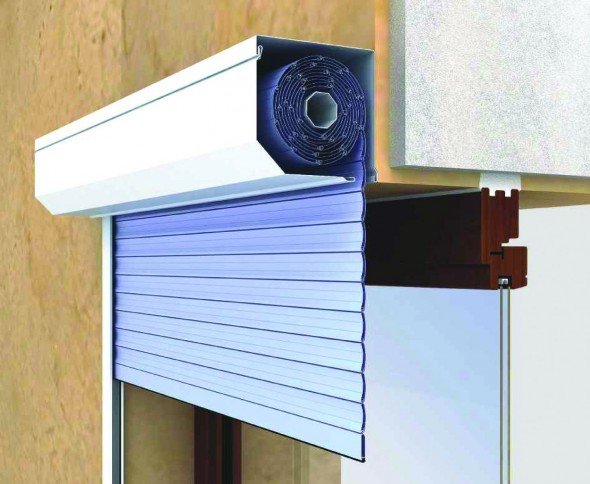

Что они собой представляют?

«Roll» в переводе с английского означает «рулон». Рольставни — это такие жалюзи в виде рулона с двумя направляющими и пластинами между ними.

Составляющие таковы:

• Роллетовое полотно — собственно, сама поверхность, закрывающая двери либо окна. Основные материалы при его создании — сталь (поддается коррозии), алюминий (не поддается коррозии) и пластик (вообще нежелателен для конструкции, например, в гаражах).
• Детали, поддерживающие полотно и управление — это защитный короб, не позволяющий злоумышленникам повредить жалюзи, вал, вокруг которого они оборачиваются, крышки по бокам от полотна и направляющие.
• Еще одна составляющая — профиль.

Всего профилей два: из алюминиевой или стальной полосы и экструдированный, алюминиевый. Металлы для прокатки первого «гнутся» в валках перед конструированием рольставней. Рольставни с первым профилем легкие, но надежные; при заполнении его пеной они становятся еще и изолированными от неблагоприятных погодных условий и шума. Чтобы создать экземпляры второго профиля, алюминий продавливают сквозь экструзионную головку. Толщина стенок у таких конструкций больше, точно так же как и уровень прочности и защиты.

Наглядное описание работы механизма выглядит так: полотно из выбранного покупателем металла наматывается на вал, который находится над дверным проемом в защитном коробе. Само полотно поднимается и опускается по направляющим, прочно закрепленным по краям проема. Профили же держатся на стальном восьмигранном валу.

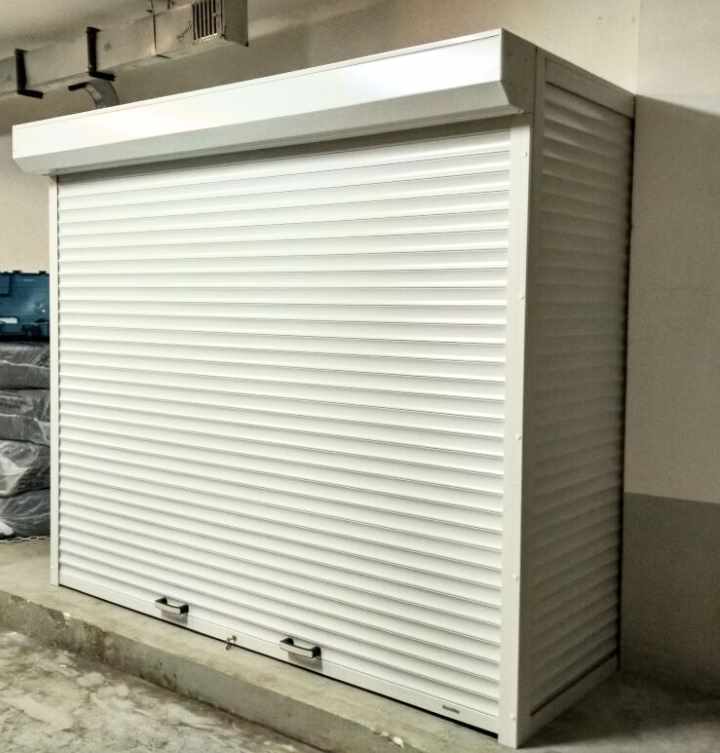

Для гаражей характерны конструкции с более широким и устойчивым профилем.

Рольставни бывают автоматическими и ручными. С ручными все просто — у человека есть ключ, он выходит из машины и поднимает жалюзи. Да, это дешево и сердито, но ворота бывают тяжелыми, и надорваться при входе в гараж — плевое дело. С автоматическими — гораздо сложнее и дороже. Нужно продумать, какому производителю отдать предпочтение, зато появляется возможность дистанционного управления въездом в гараж.

Чтобы приобрести по-настоящему качественный продукт, необходимо обратить внимание не только на вид профиля и автоматизацию или ее отсутствие, но и на создателя привода. Китайские игрушки только пообещают долго жить, а ремонт рольставен может обойтись вам в копеечку. Отдать сумму за оригинальную автоматику гораздо приятнее, чем потом чинить некачественную продукцию, которая все равно еще раз сломается.

Посмотреть принцип и порядок монтажа ворот Херман можно в этом материале.

Если вас интересует установка гаражного замка своими руками, прочтите эту статью.

Почитать пошаговую инструкцию по установке ворот Дорхан можно здесь.

Преимущества роллетных ворот

1. Рулонное полотно не требует пространства для открывания, не ограничивает обзор при выезде из гаража.
2. Материал, из которого изготавливают рольставни, отличается устойчивостью к коррозии, нагреванию, отрицательной температуре и механическому воздействию.
3. Оснащение ворот автоматическим управлением делает процесс открывания предельно простым и удобным.
4. Презентабельный внешний вид рольставней впишется в любой дизайн.
5. В зимнее время нет необходимости убирать снег для открывания ворот.
6. Стальное, а особенно бронированное, роллетное полотно надежно защищает гараж от взлома.
7. Процесс спуска и подъема ламелей занимает несколько секунд.

Не требуется пространство для открывания

Существенный минус такого типа ворот – низкая теплоизоляция и возможность обледенения в зимний период.

Какой тип монтажа лучше?

Итак, перейдем непосредственно к монтажу рольставней (кратко типы монтажа описывали тут), он бывает двух видов: внутренний и наружный. На профессиональном языке внутренний монтаж рольставней называется «встроенный», а наружный «накладным». Почему так, поясним ниже.

При накладном монтаже рольставен применяется способ установки, при котором они монтируются в верхнем пространстве над дверью или окном. Получается, что при закрытии рольставни накладываются поверх уровня стены, отсюда и название способа монтажа. Обычно это небольшой короб, в который и помещаются рольставни, движущиеся по направляющим.

Накладной метод монтажа часто применяется на оконных проемах, он позволяет закрывать окна любого типа без ущерба для внутреннего освещения помещения. Но у этого способа есть и один существенный «минус» — взломщику гораздо проще проникнуть в дом на котором установлены рольставни такого типа, чем рольставни встроенного образца.

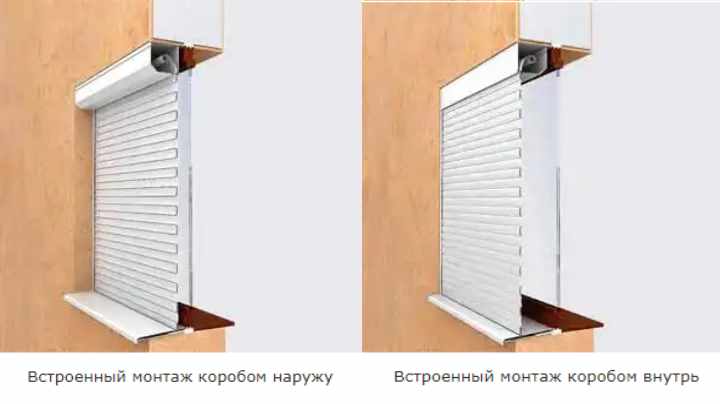

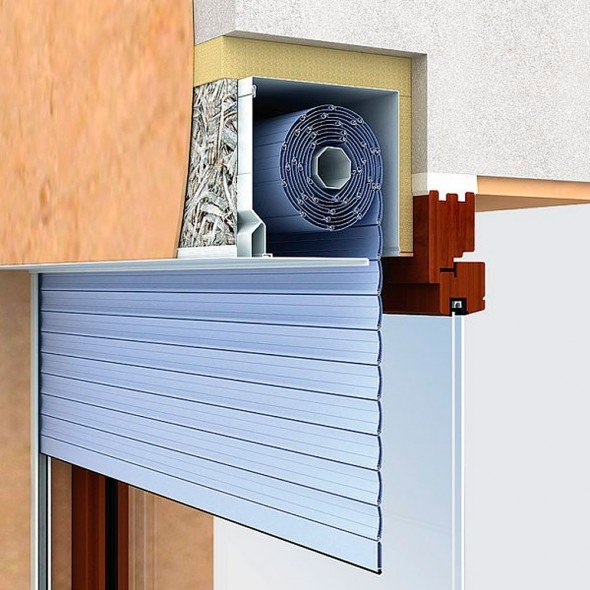

В случае встроенного монтажа рольставни убираются в верхний отсек внутри самого проёма и снаружи нет никакого короба, — рольставни при закрытии обычно находятся на одном уровне со стеной. При встроенном монтаже рольставней дом или павильон защищены лучше, но здесь имеется другой минус — в помещении проникает меньше света.

Лучшая консультация – до монтажа! После исправить что-либо будет крайне сложно и затратно

Как видим, при любом методе монтажа рольставен есть свои достоинства и недостатки, поэтому важно правильно выбрать тот способ, который лучше всего подходит вам.

Если наша статья оказалась полезной для Вас, будем благодарны, если вы оставить отзыв ниже или репост в соцсетях.

Выясняем особенности рольставен из поликарбоната

Рольставни не просто украсят Ваш фасад, но и поспособствуют защите дома от воров и непогоды. Также рольставни из поликарбоната помогут оптимизировать освещённость помещения. Данная защитная конструкция состоит из роллетного полотна из ламелей, цилиндра, направляющих и короба. Данная система допускает открытие и закрытие их во всевозможных направлениях под разным уклоном. Они отлично подходят для обеспечения охраны помещений, находящихся внизу здания. Кроме того, рольставни можно применять в качестве перегородки внутри строения.

Разнообразие рольставней

Рольставни изготавливают из алюминия или металла и они способны принимать разнообразную форму (арочную, прямоугольную, трапеция и прочие). Существует огромное количество видов и типов данного устройства. По использованию профиля рольставни разделяют на такие разновидности:

• легкий (не для усиления защиты от взлома, а от прохлады и звука);
• усиленный (для максимального предохранения от проникновения);
• решётчатый (магазины, торговые центры и пр.).

По способу управления следует выделить такие рольставни:

1. Механические (ленточный привод, карданный механизм, тросовый редуктор, пружинно-инерционный механизм).
2. Автоматические (с электроприводом, проводным контролем и радиоканалом).

Существует специальная программа при которой конструкция автоматическидвигается в указанное время. Благодаря согласованности с измерителем силы ветра и осадков встроенных рольставен можно быть спокойными: Ваши оконные конструкции будут постоянно застрахованы от градовых “атак”, ударов веток и прочих природных явлений.

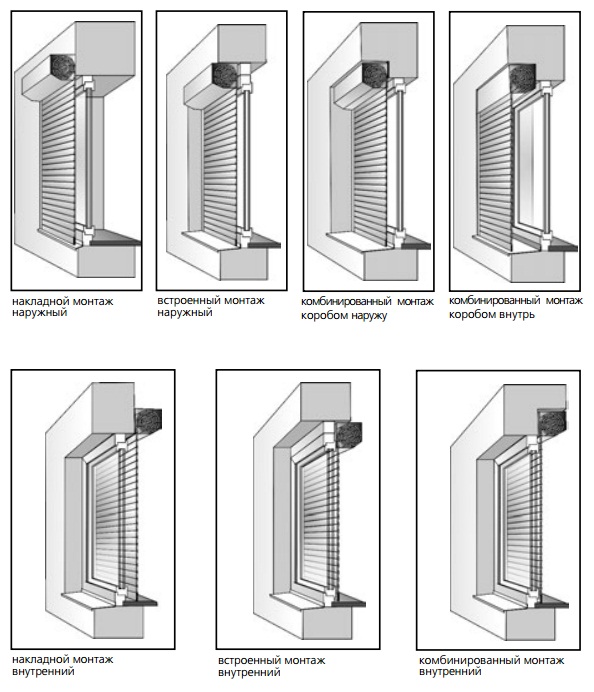

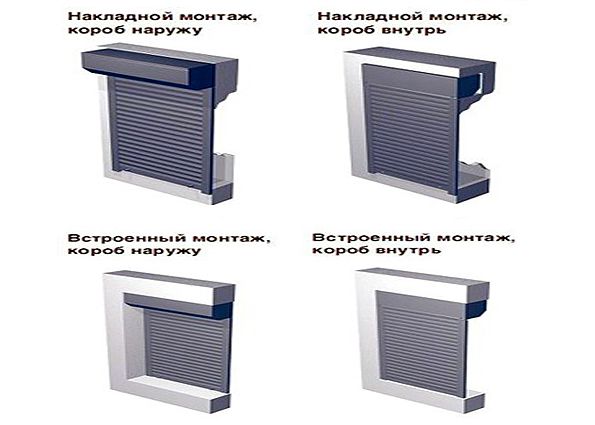

Типы крепления

Рольставни также различаются по типу крепления и бывают:

• встроенные (ставятся в проём, без выступа за его пределы);
• накладные (установка короба над проёмом и боковое крепление направляющих);
• с коробом внутрь (монтаж к торцевой части оконного отверстия);
• со вмонтированным коробом (особое углубление в отверстии над окном).

Особенности и преимущества

Прежде всего следует отметить такие отличительные особенности рольставен:

• лучшая охрана помещения от проникновения воров;
• защиту от ветра, солнечных лучей и постороннего шума;
• прекрасный внешний вид;
• удобство в использовании( легко прячется в короб);
• универсальность конструкции;
• могут служить воротами для гаражей;
• многофункциональность(защитная и декоративная функции);
• регулировка освещенности в помещении;
• свойство теплозащиты;
• разнообразие цветов;
• наличие ручного или электрического привода.

Прозрачные конструкции и их достоинства

Такие защитные изделия производят из сотового поликарбоната. Это ультрасовременная, удобная фурнитура для реализации различного рода дизайнерских задумок.

Роллеты из поликарбоната это:

• эффективная защита от палящего солнца и комфортный микроклимат в помещении;
• пропускание дневного света в закрытом положении;
• защита от любопытных прохожих;
• энергосберегающие свойства;
• простота в содержании и уходе;
• стойкость и легкость;
• ударопрочность;
• шумо и звукоизоляция;
• долговечность(до 15 лет).

Для изготовления данных конструкций используют ламели из ударостойкого поликарбоната. С внешней стороны ламели обрабатываются специальным слоем защиты от ультрафиолета.

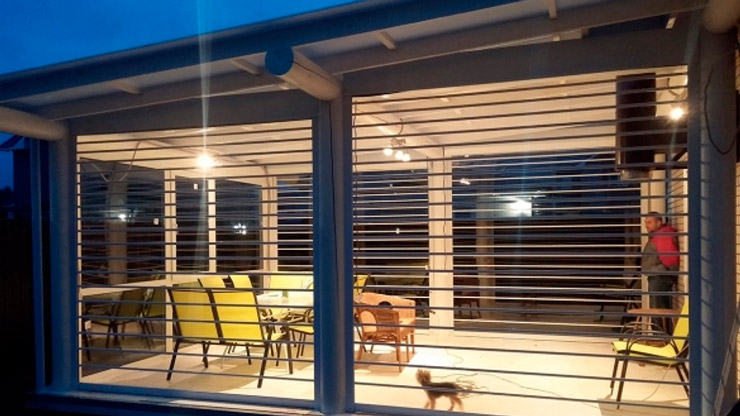

Светопрозрачные роллеты часто используются в качестве внутренней перегородки-барьера(терраса, беседка, навесы и офис). Существует большая цветовая гамма поликарбоната и это поможет подобрать необходимый оттенок, который идеально подойдет к Вашему интерьеру или экстерьеру.

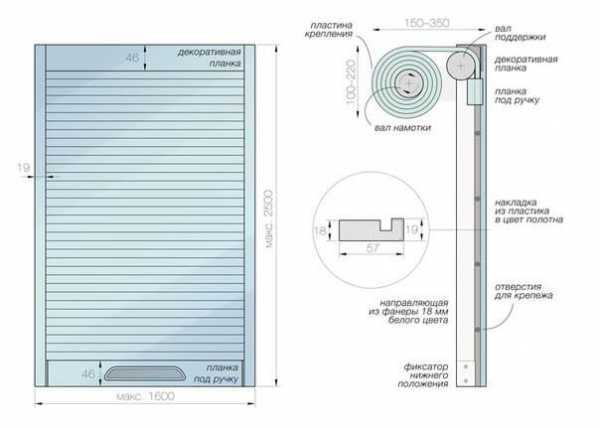

Как изготовить рольставни своими руками

Если у Вас возникло желание сделать данную конструкцию самостоятельно, то следует прежде определиться со способом ее монтажа(накладной или встроенный внешний или внутренний). Чаще всего используется внешний, накладной монтаж(короб на улице над проемом), так как он не нуждается в подготовительных работах. Изготовление и монтаж роллетов состоит из таких этапов:

• подготовительный(замеры проема, проверка уровня и качества откосов);
• выбор необходимой фурнитуры(учитываем материал стен, глубину крепежа);
• монтаж и установка.

• собирать раму, состоящую из короба и направляющих;
• проделать в раме отверстия для креплений(диаметр 8 мм);
• отверстие для привода( диаметр зависит от системы управления);
• намечание мест для установки дюбелей, путем прикладывания рамы к проему;
• крепеж конструкции;
• сборка полотна из ламелей и крепеж к валу;
• проверка.

Важно запомнить, что для правильной работы конструкции, следует настроить систему привода. После этого необходимо несколько раз проверить работу самодельного устройства(беспрепятственное движение, отсутствие посторонних звуков).Только после этого Вы можете быть уверенны в надежности и практичности конструкции, которая защитит ваше жилище.

Цены на защитные конструкции-роллеты

Стоимость на роллеты из поликарбоната напрямую зависят от:

1. Размера.
2. Типа привода.
3. Запирающего устройства.
4. Дополнительных функций.

В среднем стоимость данной конструкции высчитывается так – 6 тысяч/1000 мм кв. и зависит от общей площади и дополнительных элементов.

Если вы хотите покрыть свою крыше поликарбонатом, то узнайте в нашей статье, как правильно класть этот материал на крышу, наши советы помогут вам справиться с задачей быстро и легко.

Если вы хотите сделать качественное помещение для домашних птиц, то читайте, как сделать надежный птичник из полимерных листов, мы поведаем вам обо всех нюансах.

Дополнительные возможности рольставней

Изготовление рольставней под заказ позволяет выбрать любой тип системы, который будет удобен в конкретном случае. Возможность программировать позволяет задать каждому помещению собственный световой режим, благодаря которому можно обеспечить комфорт в спальне, для гостей, в зале, кабинете, других помещениях, которым требуется разный уровень освещенности.

Современная техника позволяет оснастить рольставни датчиками, которые будут реагировать на влажность, освещенность, иные погодные условия и через настройки аппаратуры автоматически открываться и закрываться. Например, это свойство будет полезно, если вы куда-то уехали, оставили окна открытыми, и в это время пошел дождь. Ставни сами закроются и уберегут помещение от попадания в него дождевой воды. Кроме этого, можно запрограммировать ставни подниматься и опускаться не только в заданное время, но и в зависимости от положения солнца. Поэтому не потребуется перенастраивать систему, когда поменяется время года.

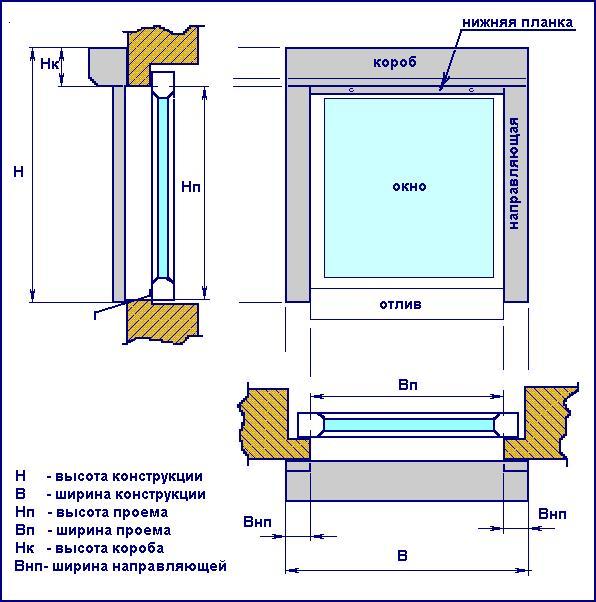

Предварительные мероприятия

Прежде чем провести установку роллетов, нужно провести следующие мероприятия:

• В первую очередь нужно измерить и сравнить диагонали проема. Разница между диагоналями может составлять до 5 мм. Работы, связанные с измерением необходимых габаритов, достаточно простые, однако в них крайне просто ошибиться, поэтому целесообразно несколько раз измерить нужный размер, чтобы принимать какие-то ответственные решения.
• Вертикальность боковых откосов, а также горизонтальностью верхнего, однозначно нужно поддавать тщательной проверке. Целесообразно использовать строительный уровень, чтобы установить достаточно точное значение. Специалисты отмечают, что горизонтальные и вертикальные отклонения должны составлять не более 1,5 мм на один метр длины.
• Откосы не должны иметь неровностей, а также штукатурки, которая осыпается. Не должно быть и сколов, которые делают проем непригодным для дальнейших ремонтных мероприятий.

Конечно же, во многих жилищах встречаются ситуации, при которых проемы не соответствуют вышеуказанным требованиям. Это говорит о необходимости в проведении штукатурки или отделки каким-то другим способом. Отдельно хотелось бы отметить, что рисковать при монтаже роллетов не следует. Если отклонения внушительные, то нужно провести полный объем работ по выравниванию, иначе в другом случае последствия могут оказаться слишком негативными.

Для выравнивания нужны следующие инструменты:

• молоток;
• дрель и перфоратор (также потребуются сверла по металлу и бетону);
• клепальный пистолет;
• шуруповерт;
• плоскогубцы;
• ножницы по металлу;
• отвертки;
• строительный уровень;
• рулетка;
• маркер.

В некоторых случаях существует необходимость в стремянке, но только тогда, когда рольставен находится на высоте 1,5 метра.

Для того чтобы подключить привод, потребуется индикаторная отвертка либо мультиметр. Нередко требуется герметизация стыков направляющих и самой стены. Для этого дела приобретается герметик, который можно найти в любом строительном магазине или супермаркете (приобретать нужно с монтажным пистолетом).

Сразу после того, как была совершена покупка роллетов, следует тщательно проверить состояние и комплектацию продукции. Важнее всего обратить на присутствие повреждений, которые могут создать серьезные проблемы при монтаже. При обнаружении проблем следует тут же обратиться к продавцу, чтобы совершить полную замену продукции.

Сборка короба

Для сборки короба необходимо приложить к его каркасу крышку и насквозь рассверлить монтажные отверстия. Типовая конфигурация предусматривает формирование по два отверстия на одну сторону – диаметр в этом случае составит примерно 4,2 мм. Данные отверстия потребуются для установки заклепок уже после интеграции рольставен. Затем создаются монтажные отверстия для непосредственного крепления короба. Если производится установка дверей рольставни в крупную нишу проема, то схема размещения точек фиксации может быть усложнена. Например, допускается использование двух сторон крепления – сверху для встройки каркаса и сзади по накладному принципу. То есть задействуются обе плоскости как при комбинированном монтаже. Диаметр отверстий будет стандартным – 0,8 см. При необходимости можно дополнительно обработать корпус короба с помощью пассатижей. Главное, чтобы обеспечилась симметрия его сторон, что будет залогом корректной работы механизма в будущем.

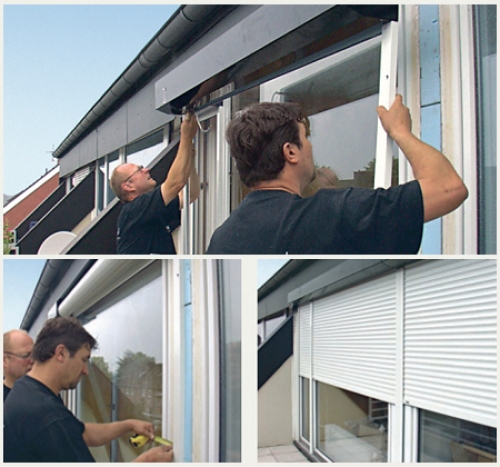

Технология монтажа рольставней своими руками

После подбора крепежа и подготовки проёма настало время монтажа рольставней.

Разметка и крепление отверстий

Прибегая к помощи рулетки, отмечаются маркером места сверления на направляющих шинах. Затем следует просверлить размеченные места:

• положите направляющие шины на ровную плоскость;
• отступите от верха и низа шины на 100-150 мм;
• отметьте маркером места для сверления по всей длине шины с интервалом 450 мм;
• отверстия в накладном монтаже располагаются ближе к краям;
• в местах нанесения меток просверлите отверстия диаметром 8 мм. Для наружного расположения короба просверлите направляющие шины с обеих сторон. Во встроенном монтаже нужно просверлить боковую стенку шины;
• возьмите сверло диаметром 11.8 мм. Просверлите верхнее отверстие для последующего размещения заглушки.

Для установки в санузлах можно применять декоративные виды рольставней с различными узорами

Декоративные рольставни помогут создать интересный и оригинальный дизайн в ваших санузлах

Подготовьте короб для последующего монтажа

• закройте короб крышкой. Просверлите по бокам крышки отверстия насквозь диаметром 4.2 мм, для последующего закрепления заклепок;
• размещение отверстий на коробе зависит от способа установки. При накладном способе нужно просверлить отверстия на задней стороне короба. При встроенном монтаже необходимо проделать отверстия в верхней части короба, при смешанном монтаже — по боковым сторонам;
• сверлим отверстия в соответствии с выбранным типом монтажа. Размер отверстия составляет 8 мм;
• одно отверстие необходимо для привода.

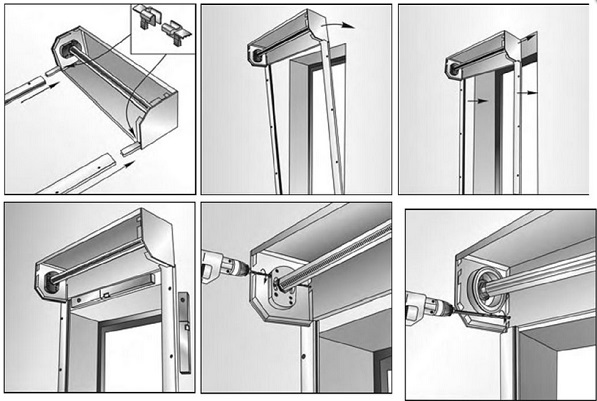

Выполняем сборку шин с коробом

Выполняем разметку необходимую для крепления:

• прикладываем конструкцию к проёму;
• накладной монтаж подразумевает размещение конструкции над проёмом;
• при встроенной установке элементы конструкции размещаются на откосах: верхнем и боковым;
• возьмите строительный уровень и проверьте горизонтальность короба. Проверьте уровень вертикальности краевых шин, используя отвес;
• измерьте диагональные размеры конструкции (не короба) и посчитайте их разность. Разность размеров не должна быть больше 0.2 см;
• разметьте маркером места отверстий на откосах или стене, учитывая их расположение на коробе.

Сверлим отверстия на стене или откосах:

• опустите конструкцию на землю;
• просверлите отверстия в шинах, используя разметку;
• установите туда пластмассовые дюбеля;
• для провода просверлите дырку диаметром см. Точный размер можно узнать из документации;
• установите в это место защитную пружину;
• при наличии внешних замков просверлите отверстия снизу для последующего закрепления.

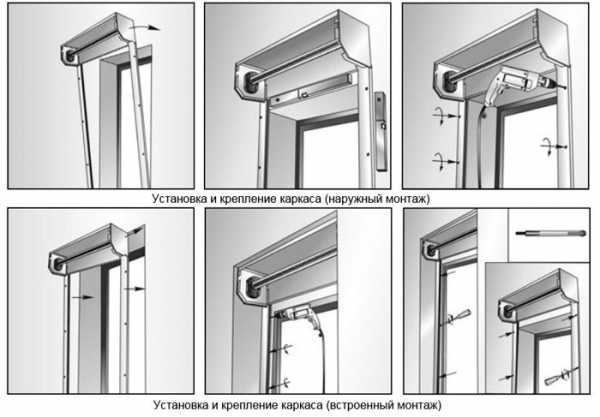

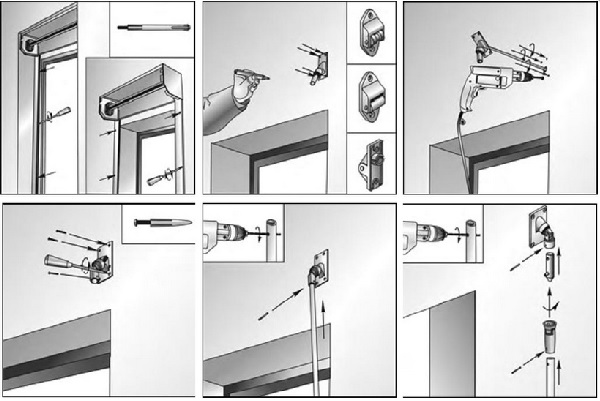

Крепим каркас рольставней

• снимите плёнку с задней стороны конструкции;
• расположите конструкцию так, чтобы отверстия на стене и каркасе совпадали;
• измерьте симметричность шин и короба, путём измерения диагоналей;
• используя шуруповёрт, закрутите саморезы в отверстиях.

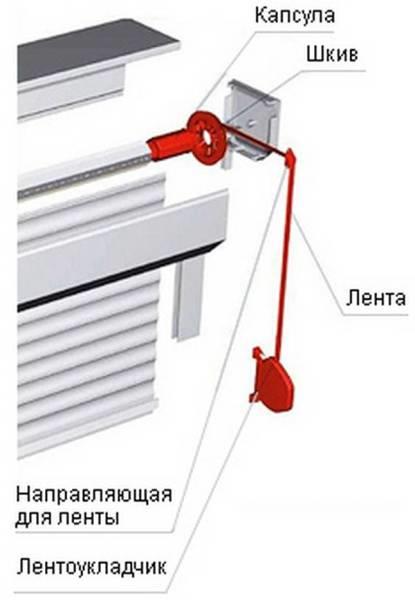

Закрепляем управляющие элементы

• наружный монтаж предполагает закрепление элементов управления на внутренней стороне проёма;
• отметьте маркером места присоединения элементов управления;
• просверлите дыры в местах разметки;
• присоедините направляющие с лентоукладчиком.

Устанавливаем полотно рольставней:

• установите кольца на валу с расстоянием между ними 500 мм;
• вставьте ригели по бокам концевого профиля;
• оберните вал мягким материалом, чтобы полотно не получило механических повреждений. Вставьте полотно через вал в направляющие;
• установите тягловые пружины в верхней части полотна и соедините их с перфорационными отверстиями вала.

Настройка пружинного механизма рольставней: видео инструкция

На последнем этапе установки, закрываем смонтированный короб

• закройте короб крышкой;
• закрепите крышку, используя клепальный пистолет;
• снимите пленку с передней стороны конструкции и удалите грязь;
• установите элементы, ограничивающие высоту подъёма полотна. Для этого нужно просверлить отверстия в нижней части полотна;
• смажьте заглушки силиконом и установите там, где это необходимо.

Установка рольставней своими руками видео: пошаговая инструкция для монтажа пенозаполненных роллет на дверь:

Принцип действия

Для производства гаражных ворот с рольставнями используют ламели разных типов, они соединены при помощи шарниров:

• цельные ламели повышенной толщины из алюминия;
• цельные стальные, которые имеют меньшую стоимость;
• пустотелые алюминиевые ламели, внутри которых находится полиуретан.

Цельные стальные и алюминиевые ламели обладают хорошей прочностью. Но их большой вес усложняет конструкцию рольставней — приходится применять мощный электрический привод и прочные крепежные материалы для монтажа. Гаражные ворота могут быть выполнены в виде монолитного полотна или иметь калитку. Она предоставляет возможность заходить и выходить из гаража без подъема всей рольставни. Этот нюанс повышает уровень комфорта при эксплуатации гаража, особенно зимой.

Существуют два вида конструктивных особенностей гаражных рольставней, которые зависят от механизма закрытия и открытия ворот: механические и автоматические. Механическая конструкция подходит только, если размеры гаражные ворота рольставни имеют небольшие и вес их не слишком велик. Более удобными считаются ворота, оборудованные вертикальным подъемом полотна, управляемого автоматическим приводом. Такая система состоит из следующих элементов:

• полотна из соединенных между собой ламелей;
• короба, в который заходит полотно и накручивается на специальный вал;
• профилей, размеры которых зависят от габаритов дверного проема;
• системы дистанционного управления;
• замков и пружинных механизмов;
• датчиков для реагирования на препятствие;
• резиновых или силиконовых уплотнителей.

Автоматические гаражные ворота с рольставнями работают на электричестве. В случае его отключения,рольставни отпирают ключом. Полностью ворота закрываются за 5 секунд.

Гаражные ворота на автоматике могут представлять опасность для гуляющих рядом животных и детей. Но, чтобы исключить риск травматизма, в полотно вставляют датчики движения. Цена таких устройств составляет треть суммы от стоимости самой рольставни. Это конечно дорого, но безопасность — прежде всего.
