Габионы своими руками — пошаговая инструкция создания конструкций

Что нужно учитывать перед началом постройки

Подготовьте материалы, инвентарь, выполните четкие замеры

Габионная группа должна быть прочной, устойчивой, безопасной, эстетически красивой. Чтобы соответствовать этим критериям, важно выполнить следующие действия:

  back to menu ↑

Процесс сборки контейнера-клетки

Приготовьте простой инвентарь:

• лопата
• монтировка
• плоскогубцы
• молоток
• ножницы по металлу
• анкеры
• проволока
• механический степлер
• нить для разметки
• строительный уровень
• сварочный аппарат (если собираетесь работать с клеткой из арматуры, скреплять ячейки проволокой будет нецелесообразно)

Готовые сетки разных форм для габионов

Правильная укладка габионного камня

Какой камень используется для заполнения габионов, как правильно уложить камень, технология укладки габионного камня и последствия нарушения процесса монтажа габионов – эти и другие вопросы мы подробно рассмотрим в настоящей статье. Ключевыми факторами, от которых зависит правильность монтажа габионов и соответственно долговечность и эстетичность конструкции являются надлежащий выбор и покупка камня заполнителя, а также качественный монтаж габионных конструкций на стадии заполнения каменным материалом. Это относится как к габионам из плетеной сетки, так и к конструкциям из сварной оцинкованной сетки, имеющих шестиугольную ячейку в первом случае и прямоугольную во втором. Мы детально остановимся на особенностях заполнения камнем сварных габионов, поскольку в данном случае эстетика играет в большинстве случаев первостепенную роль.

Требования к габионному камню

Требования и стандарты габионного камня определены в ГОСТ 8267-93. На выбор камня для заполнения габионов влияют множество факторов. В зависимости от условий и среды эксплуатации габионной конструкции осуществляется подбор физических характеристик камня, который может быть природным либо искусственным. В большинстве случаев используется натуральный камень твердых изверженных базальтовых или гранитных пород. К слову, гранитный камень по праву завоевал лидирующие позиции на габионном рынке России. Существенную роль при покупке габионного камня играют прочность и морозоустойчивость. Прочность камня определяется путем воздействия на материал высокого давления и низким коэффициентом раздавливания при различных нагрузках и, соответственно, влияет на сохранение изначальной формы и долговечность готовой конструкции из габионов. Поэтому камень заполнитель отличается высокой маркой прочностью: выше М1000.

Морозостойкость камня складывается из его способности сохранять свои физические и механические свойства при многократном воздействии переменных температур и влажности. В нашем случае этот параметр должен быть не ниже F150. Плотность габионного камня. Есть два термина: насыпная плотность и плотность при ручной укладке. Насыпная плотность нерудных материалов гораздо ниже, чем при ручной укладке, в связи с наличием большого количества пустот, и составляет порядка 1,45т/м3 для габионного камня. При ручной укладке, камень подбирается и стыкуется друг к другу по форме и размерам с минимальными пустотами, тем самым обеспечивается прочность конструкции габиона. Правильная ручная укладка обеспечивает плотность не ниже 1,75т/м3 (данные ВСН-АПК ). Выбор фракции/размера камня осуществляется на основе размера ячейки габиона. Соответственно размер камня должен быть больше размера ячейки, в противном случае он будет вываливаться сквозь ячейки. При монтаже габионов оптимальная фракция камня должна быть на 30-50% больше размера ячейки габиона. Сварные габионы имеют вертикально ориентированную ячейку шириной 50мм и высотой кратной 50мм. Соответственно оптимальная фракция габионного камня будет 70х150мм. В завершении раздела отметим, что камень должен быть однородным по составу, форме и цвету. Однако при решении конкретных дизайнерских задач цвет камня может отличаться в зависимости от конечного рисунка поверхности: слоями, формами и т.д.

Технология укладки камня в габионы

На стадии заполнения габионов камнем мы готовим, собираем и устанавливаем в проектное положение габионные конструкции. Для плетеных габионов сетки/карты с помощью монтажной проволоки собираются в объемные конструкции, устанавливаются на подготовленную песчаную подушку с геотекстилем и притягиваются друг к другу. При монтаже сварных габионов панели притягиваются спиралями, и получившиеся конструкции устанавливаются на монолитную ленту. При сборке пергонов сетки навешиваются на петличные швеллера, установленные в ленточном фундаменте вместе с опорными столбами. Заполнение камнем осуществляется ВРУЧНУЮ. Поскольку монтажу габионов из сетки с двойными скрутками мы уделили уже достаточно внимания, рассмотрим технологию заполнения габионов из сварной сетки. Сначала устанавливаются продольные и поперечные стяжки из оцинкованной проволоки д.4,0мм на нижних уровнях конструкции (если это пергоны), либо весь комплект крепежа для сварного габиона высотой 0,5м.

Для защиты стяжек от повреждения при засыпке рекомендуется установить деревянные распорки над стяжками. При ширине/толщине габиона 0,5м, длина распорки будет тоже 0,5м. Затем производится постепенная послойная засыпка габиона с последующим распределением камней каждого слоя камня. Правильное распределение камней обеспечивает наибольшую плотность и гарантирует отсутствие значительных пустот между материалом. Камни прикладываются друг к другу по схожим границам и линиям, устанавливаются плоской стороной к лицевой грани габиона. Стандартная сертификация габионного камня предусматривает наличие в партии камней большей и меньшей от запрашиваемой фракции (зерновой состав). Булыжники, размеры которых превышают средний размер в два раза, колются надвое. Допускается укладка камня меньшей фракции в центр габиона, но не более 30% от общего объема конструкции. При монтаже пергонов ввиду наименьшей толщины рекомендуется укладывать камень однородной формы. Засыпка пергонов также производится послойно при помощи брезентового рукава. Каждый слой вручную распределяется по стенкам с наименьшими пустотами. Далее снова устанавливаем ряды поперечных стяжек с вертикальным шагом 0,2-0,25м и производим засыпку до полного заполнения конструкции.

ВНИМАНИЕ! При монтаже габионов не допускается механическая засыпка без послойного выравнивания, выпирание камня сквозь ячейки, образования значительных пустот, использование камня несоответствующих размеров на лицевой грани. Надеемся, данная информация поможет сделать правильный выбор и не ошибиться при покупке камня и монтаже габионов.

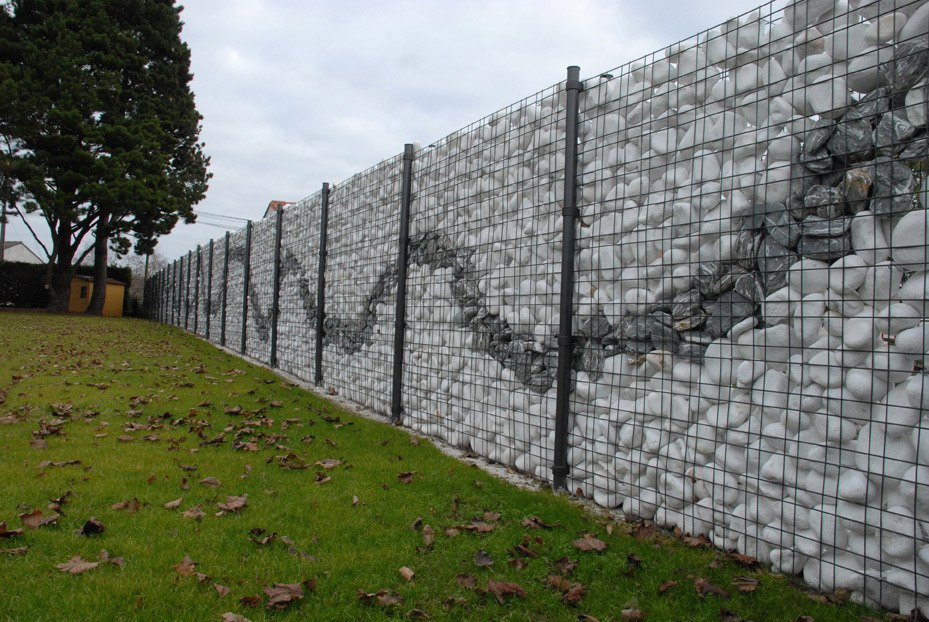

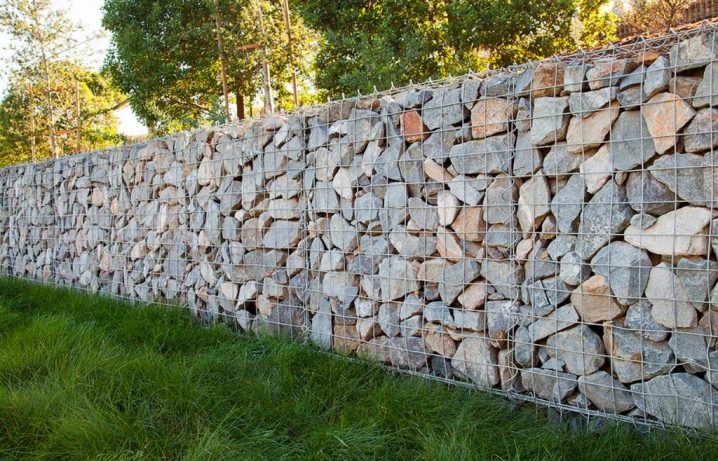

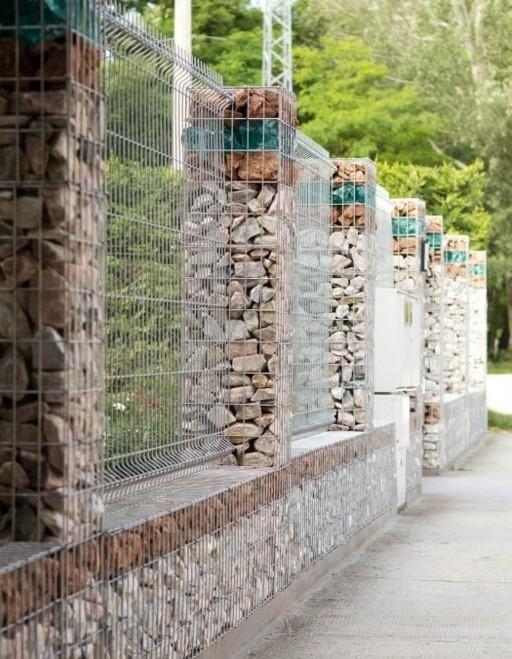

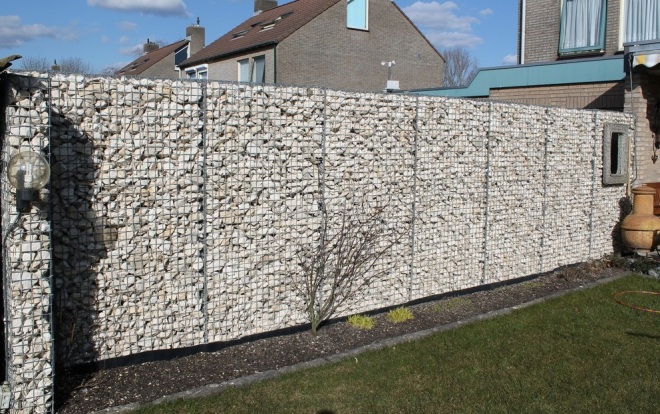

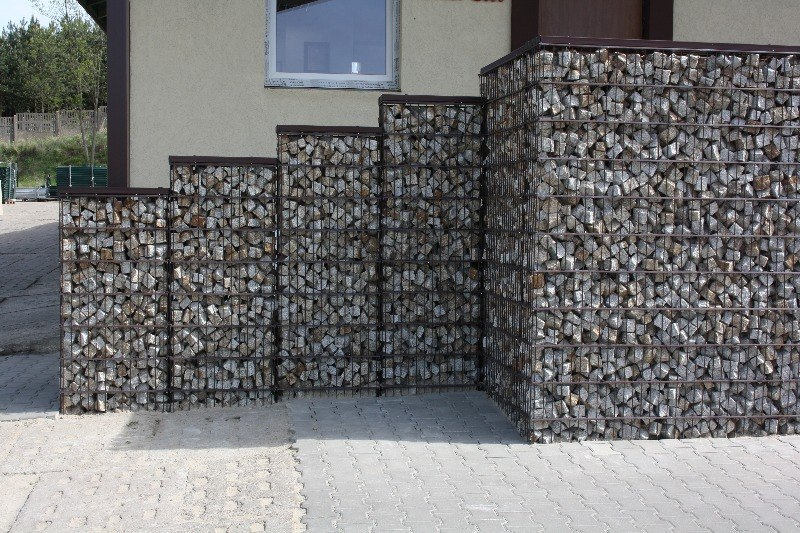

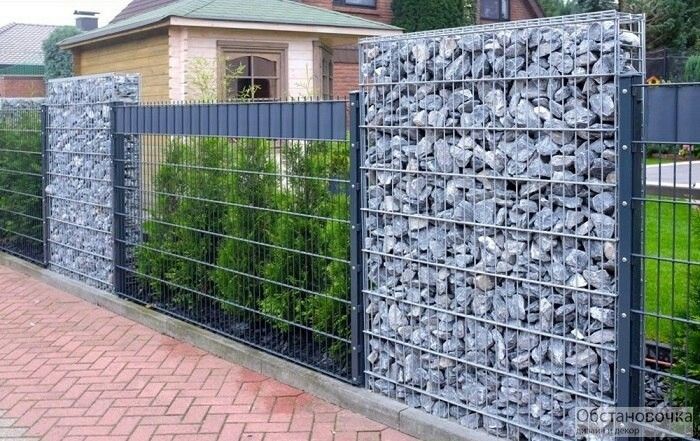

Забор из габионов

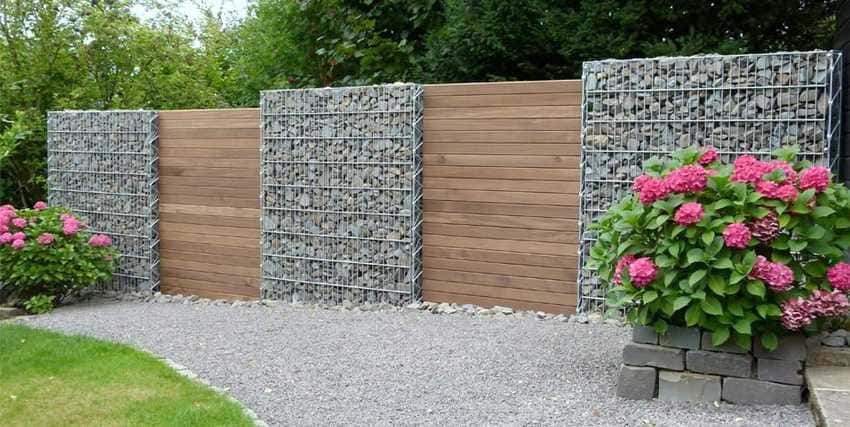

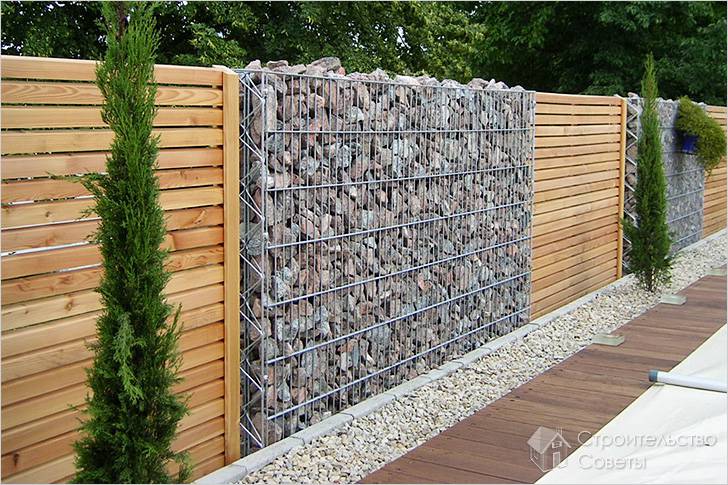

Существуют различные типы заборов из габионов, они могут быть комбинированными или сплошными. Помимо самого забора, с использованием габионных конструкций можно создать только основание для забора, или же применить габионы как декоративную отделку для уже стоящего фундамента из бетона. Еще один популярный способ использования габионов состоит в разделении пространства дачного участка на зоны с помощью габионных перегородок.

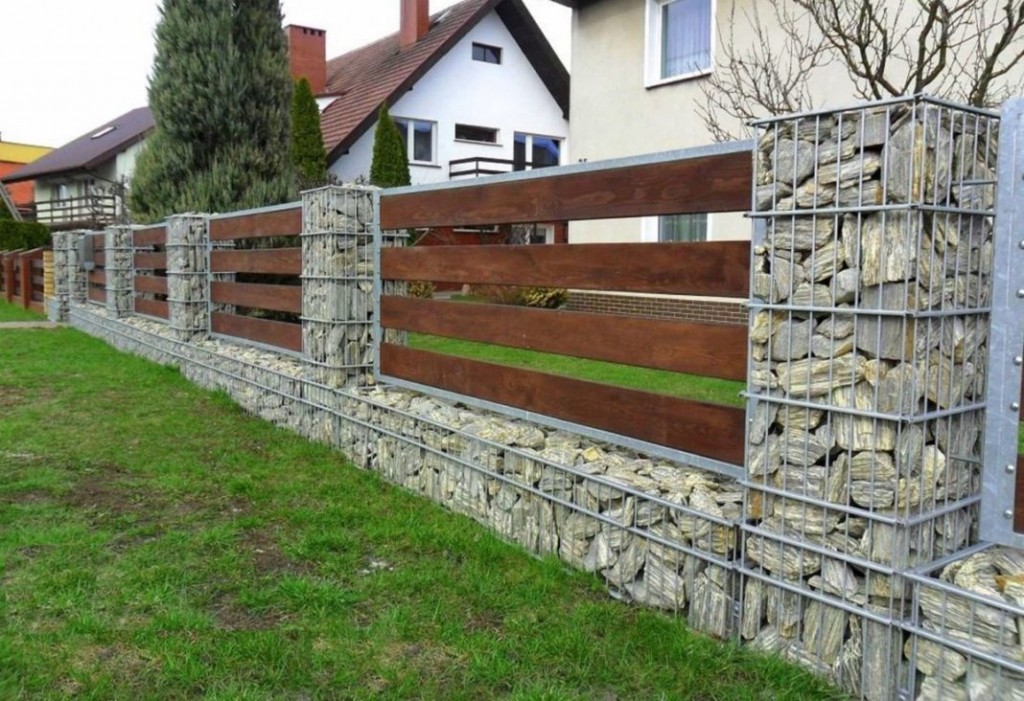

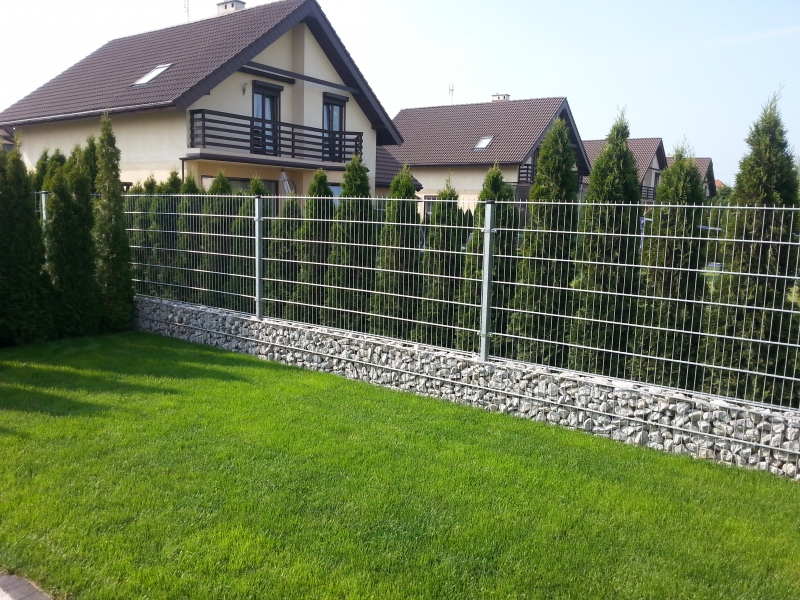

Заборное основание из габионов

Какие преимущества дает изготовление заборного основания из габионов? Во-первых, при такой установке габионы имеют функционал подпорной стенки при перепадах рельефа. Во-вторых, габионное основание не создает преград естественным токам воды, ввиду водопроницаемости таких конструкций. Наконец, сооружение приобретает более эстетичный вид, и получает некую «завершенность». Помимо этого, основание из габионов не требует дополнительной отделки и ухода, в отличии от бетона, а также оно инертно к перепадам температур, влажности и другим воздействиям. В случае если у Вас уже установлено бетонное основание для забора, есть возможность укрепить его внешней отделкой из габионов, тем самым увеличив устойчивость к природным факторам, продлить срок службы, и преобразить свой участок в лучшую сторону.

Как сделать забор из Габионов своими руками.

Монтаж габионов может производиться не только профессионалами, но и любителями. Данная инструкция по созданию ограждения поможет вам в осуществлении вашей мечты. Процесс изготовления ограждений, сделанных из габионов, можно разделить на четыре этапа.

Предварительный этап: Здесь Вам необходимо определиться с территорией, на которой будет находиться забор, и разметить ее. После этого следует вычислить необходимые размеры габионных конструкций и объем требующихся материалов, составить смету (если нужно).

Первый этап: Готовим основание. Копаем канаву на 20-30 см. Низ и стороны канавы следует проложить геотекстилем (он предотвратит смешивание верхнего слоя с нижним и защитит от сорняков), поверх засыпаем мелкодробленым гравием, который нужно смочить водой и уплотнить. Габионный забор не нуждается в фундаменте, поэтому если он будет не выше 1 метра при ширине в 0,5 метра, вам потребуется лишь установить сварную панель и заполнить ее выбранным камнем. Если Вы хотите соорудить забор выше 1 метра и толщиной в 0,2-0,3 метра, Вам следует укрепить конструкцию, через небольшие отрезки (мы рекомендуем придерживаться шага в 1,5 метра) поставить опорные стальные столбы внутрь габионной конструкции. Под них следует подготовить ямы глубиной примерно в половину высоты забора, то есть 0,5-1,2 метра. Забетонировать можно как всю подземную часть опоры, так и частично. Это зависит от типа вашего грунта (Полное бетонирование необходимо при слабых насыпных грунтах, а частичное можно использовать в крепких грунтах. В таком случае столб закапывается на 1 метр, но бетонируется только верхняя половина).

Второй этап: Установка столбов. Помещаем их в заготовленные ямки, заливаем бетоном, и утрамбовываем его. Для того чтобы избежать перекосов в ограде, и сохранить плоскость, необходимо проконтролировать вертикальность установки опор. После этого нужно подождать (около 3 суток), пока бетон полностью не застынет.

Третий этап: Сборка самих габионов. Монтируем вокруг опор каркас из сварных панелей, после чего засыпаем его камнем. Сетку можно закрепить к опорам при помощи болтов и ли шайб. В процессе укладывания камней следует скреплять сетки друг с другом, для укрепления конструкции и предотвращения ее распирания в стороны под весом камней. Сделать это можно с помощью скоб или вязальной проволоки. (Обратите внимание, что при использовании скоб вам также понадобится ручной степлер). Для наполнения габиона чаще всего выбирают щебень, булыжник, колотый гранит или гальку. В случае если на габион не оказывается большой нагрузки можно использовать дерево или искусственный светящийся камень. При выборе материала наполнителя важно учитывать, что он должен обладать высокой устойчивостью к низким температурам и быть достаточно прочным, чтобы не крошиться при механическом воздействии. Камни (или другой материал) следует укладывать вручную, чтобы была возможность контролировать равномерность заполнения, по возможности, делать его максимально плотным и сплошным. После укладки конструкция закрывается крышкой и сборка габиона завершена.

Полезный совет

Если в качестве материала наполнителя вы выбрали дорогой камень, есть возможность сэкономить. Выложите этим камнем края габиона, которые будут на виду, а середину проложите геотекстилем и заполните с простым материалом, например щебнем. Таким образом габионная конструкция будет полностью заполнена, внешний видимый слой будет из декоративного красивого камня, а стоимость работ не так сильно ударит по вашему кошельку.

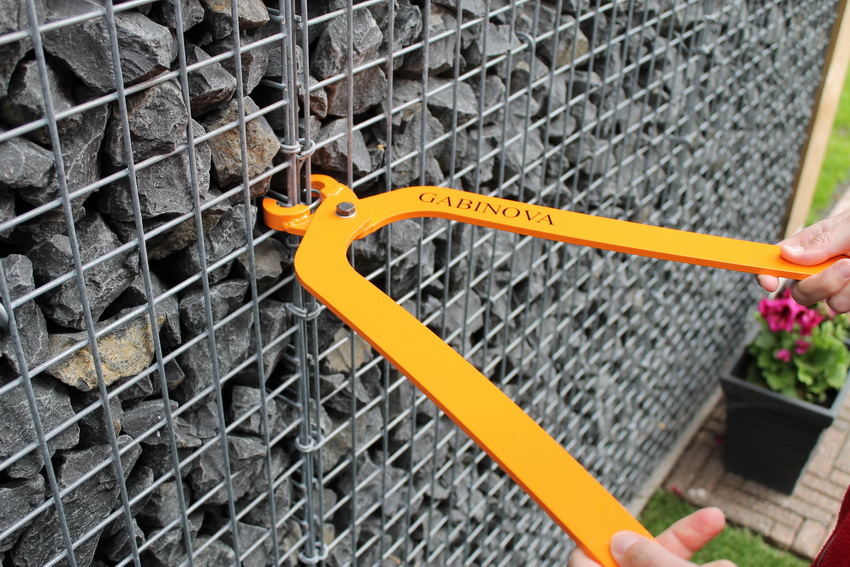

Важно! При установке габиона настоятельно рекомендуем связывать проволокой противоположные стороны сетки через каждые 30 см.

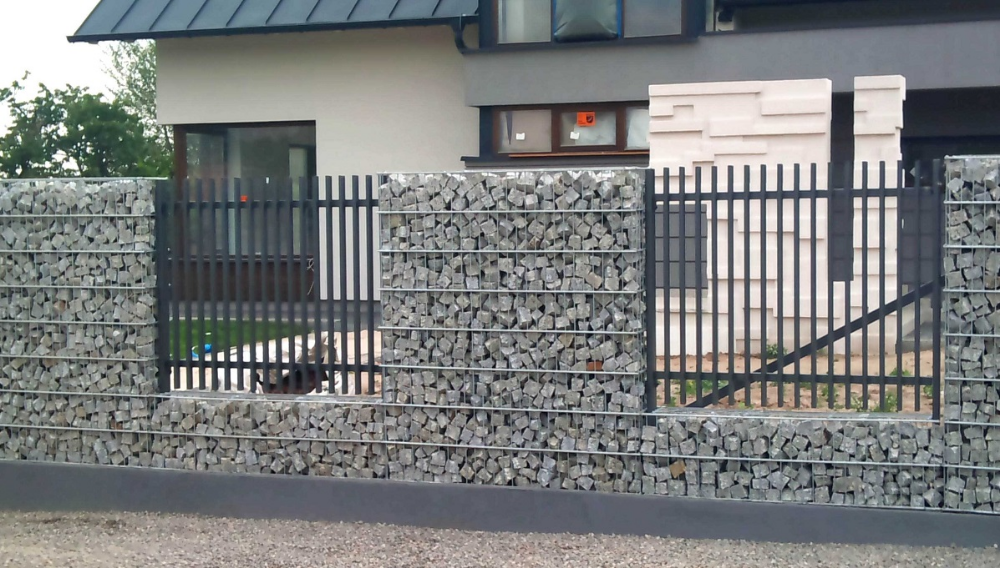

Ограждения с использованием Габионов

Для габионных заборов из камня и сетки можно найти применение не только в ограждении вашего участка, но и в качестве декоративного ограждения веранды или разделения пространства на зоны. Помимо этого, ограждения клумб и высоких грядок, сделанные из габионов, также будут смотреться естественно и прослужат не один десяток лет.

Источники: -domov/zabor-iz-neobreznoi-doski-svoimi-rukami

Разнообразие оград из габионов

Заборы из сетки с камнями возникли как фортификационные сооружения, позже их приспособили под укрепление грунта, а в наше время они представляет собой дизайнерский изыск в оформлении ландшафта.

За время эволюции появилось множество видов насыпных ограждений. Классификация типов ограждения проводится по трём признакам:

1. Конфигурация сетчатых коробов.
2. Тип используемой сетки.
3. Наполнитель.

Геометрия

По геометрической форме сетчатых конструкций выделяют три типа габионов:

1. Плоские, у которых высота меньше ширины.
2. Коробчатые с высотой равной и превышающей ширину.

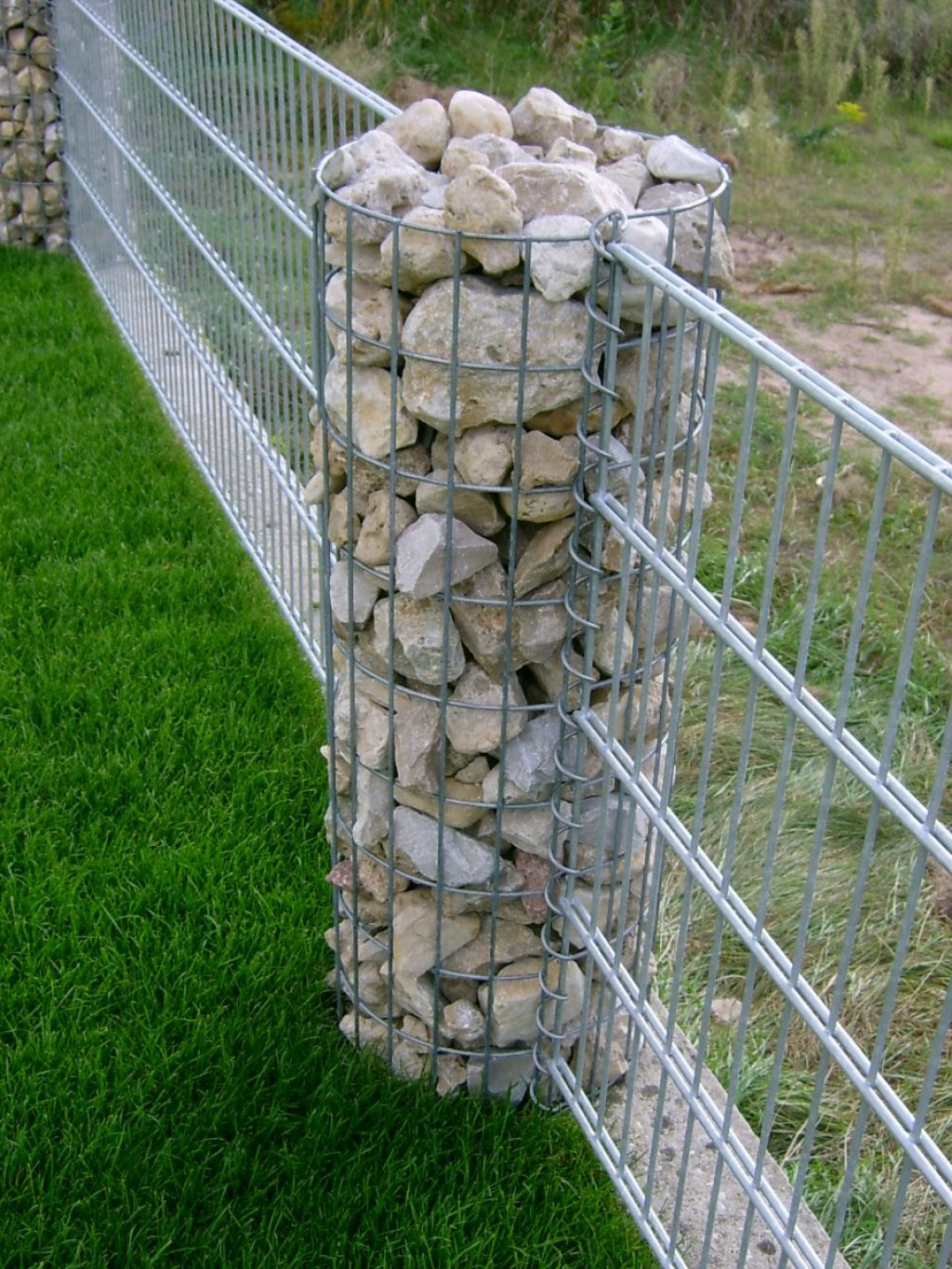

3. Цилиндрические, устанавливаемые вертикально и горизонтально.

Однако на деле данные базовые формы часто комбинируются для создания насыпных ограждений различной конфигурации. Потенциал гибкой сетчатой основы пергонов позволяет устраивать и более изощренные конструкции. К примеру, декоративных элементов в форме сферы или усечённой призмы, пирамиды или даже додекаэдра.

Сетка

Для возведения насыпной ограды применяется сетка двух типов: витая и сварная. Первая, по сути, является знакомой рабицей. Она изготавливается на специальных станках путем сплетения стальной проволоки особым образом. Сварная сетка отличается от плетённой тем, что изготавливается путём точечно сварки стальных оцинкованных прутов.

С функциональной точки зрения различий практически нет кроме конфигурации ячеек. У витой сетки они шестиугольные, у сварной – четырехугольные. Главное – достаточная толщина используемой проволоки и прутов (не менее 5-6 мм).

Наполнитель

Традиционно в качестве наполнителя выступали гранитные булыжники, однако, сейчас разнообразие доступных материалов гораздо шире. В зависимости от дизайнерского замысла короба наполняются колотой горной породой, декоративным морским камнем или даже деревом. Для достижения особого декоративного эффекта наполнители разного цвета или формы комбинируются. Главное требование к наполнителю – достаточно крупная фракция, которая не будет высыпаться из сетки.

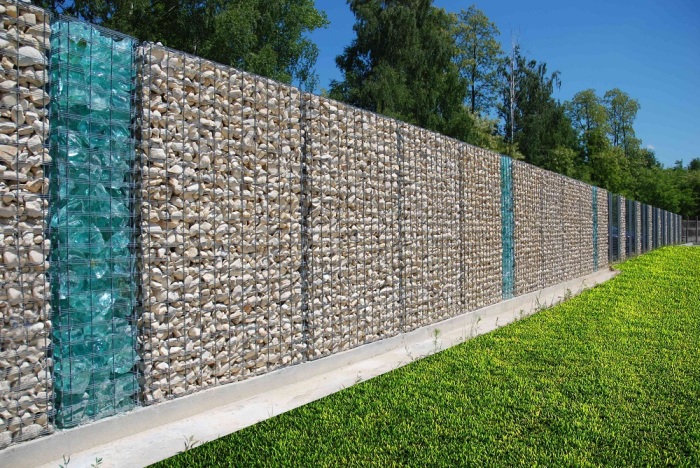

Особого эффекта можно добиться, комбинируя необычные материалы. Например известняк и эрклез или старые горшки вперемешку с отрезками труб, вековые скопления металлолома и другие материалы. И все это снабдить подстветкой.

Делаем забор из габионов —

Габион – это оградительная или барьерная конструкция на основе сетчатого металлического каркаса и камней или другого материала в качестве наполнителя. Может использоваться как забор на частном загородном участке, как интерьерный/экстерьерный декор, гидротехническое сооружение (дамба, плотина, пирс, пристань, набережная).

Основные преимущества габионов

У габионов есть ряд эксплуатационных преимуществ, среди которых:

• Оперативность возведения
• Устойчивость к внешним воздействиям
• Высокая эстетичность
• Отсутствие необходимости в дренировании, защите от влаги
• Возможность относительно быстрого обновления за счет замены наполнителя
• Широкие возможности в области дизайна, оформления
• Сравнительно невысокая цена

Они не требуют дополнительной обработки и с течением времени выглядят только эффектнее за счет естественного преображения – на них могут расти декоративные мхи, вьющиеся растения.

Как сделать забор из габионов своими руками?

Сразу необходимо определиться с типом забора, его масштабами, конкретными размерами (высотой, шириной). Исходя из этого, вы будете выбирать сетку – ее толщину/сечение прута, размер и форму ячейки, наполнитель – его вид, размер фракции. Чтобы сделать забор из габионов своими руками, вам необходимо провести следующие этапы работ:

• Разметка участка с маркировкой мест под стабилизационные/опорные столбы, расстояние между которыми составляет 1,5-2,5 метра
• Заготовка траншеи под фундамент глубиной не менее 30 см (до 80 см, в зависимости от нагрузки)
• Бетонирование столбиков и заливка ленточного фундамента под габионы с запасом ширины в 50 мм – в фундамент сразу необходимо замуровать закладные с металлическими петлями, которые останутся снаружи для фиксации сетки. Между петлями должно быть 50-150 мм, в зависимости от сечения сетки и размера фракции камня или другого наполнителя
• Монтаж сетки – отдельные части габиона скручиваются спиральной проволокой, подобно диванному матрацу, или обычной проволокой, фиксируются скобами. Чтобы избежать продавливания сетки, она «сшивается» ребрами жесткости, металлическими стяжками. Только после этого можно заполнять готовый каркас камнем
• Засыпка габионов камнями – послойное наполнение сеточного каркаса
• Запечатывание габиона сверху

Готовый забор не требует дополнительной обработки или ухода – оцинкованная или нержавеющая проволока стальной сетки не боится внешних воздействий, как и камень, поэтому может служить десятками лет.

О чем не забыть при постройке забора из габионов своими руками?

Следующие моменты при постройке забора из габионов своими руками требуют особого внимания:

• Соответствие размера фракции камня сечению ячейки сетки – если камень будет слишком мелким, то просыплется сквозь них, слишком крупный будет невозможно уложить равномерно
• Толщина (2-8 мм) оцинкованных прутков сетки должна соответствовать нагрузке по общей массе камня, исходя из которой, определяется и размер каждого отдельного габиона. Эту работу лучше доверить специалистам – самостоятельно очень сложно провести расчеты с высокой точностью
• Важно правильно уложить наполнитель – он не должен образовывать пустот в массе

В качестве наполнителя можно использовать речную гальку, бут, гранит, обычный ракушечный щебень, дерево, металл, стекло, пластик и другие материалы.

Важно, чтобы они были устойчивы к внешним воздействиям или защищены от них в результате дополнительной обработки.

За счет комбинирования или послойной укладки наполнителя можно добиваться высоко эстетичного, оригинального внешнего вида забора из габионов.

Обратите внимание

Также из них можно изготавливать декор, отдельные части заборов, стен в беседках, хозяйственных строениях.

Подготовка забора

Пожалуй, главный этап, гарантирующий успех мероприятия. Собственнику загородного участка необходимо найти или приобрести проверенный качественный камень для сетчатых конструкций с наполнителем, разработать план того, как будет выглядеть забор. При расчетах затрат следует знать, что короба не должны быть слишком толстыми. Они обладают всеми прочностными характеристиками, позволяющими радовать хозяина десятки, а то и сотни лет. Оптимальная ширина забора равняется примерно 20 см. Если ограждение требуется сделать шире, стоит задуматься о точечном укреплении стенок сооружения.

Выбор сетки под каркас забора габион

Самыми предпочтительными вариантами для забора считаются изделия, изготовленные из нержавеющей стали, оцинкованные, покрытые ПВХ. Строительные компании приобретают оцинкованную проволоку. Она отвечает требованиям по плотности (280 г/м²), антикоррозионным свойствам, прочности.

Внимание! Хороший каркас для забора, сделанного из габионов, должен быть прочным, выдерживать давление наполнителя. Выбор лучше остановить на изделии, ячейки которого выполнены в форме многоугольников.

Для увеличения прочности контейнеров будущего ограждения рекомендуется использовать технику двойного кручения, позволяющую избежать деформации при закладке камней.

Выбор наполнителя для забора из габиона

С целью наполнения изгороди подойдут любые камни, имеющиеся на участке. Конечно, для возведения забора их не хватит. Докупая насыпку важно уточнить:

• эстетические предпочтения;
• стоимость;
• месторасположение сооружения.

Главным критерием выбора наполнения для заборов является размер фракций. Подойдут камни, размеры которых превышают ячейки в стенках корзины (как минимум на треть). В качестве наполнителя подойдут булыжник, гранит, кварц, щебень, кирпич, галька, песчаник. Последний наиболее популярен среди мастеров за счет своей невысокой стоимости.

Ограждения из щебня изготовить проще всего. Однако, если перед собственником территории стоит задача украсить ее и сделать оригинальной, выбор следует остановить на комбинации редких редких пород.

Внимание! Чем больше фракция наполнителя, тем эффектнее выглядит забор, изготовленный из габиона.(function(){ var D=new Date(),d=document,b=’body’,ce=’createElement’,ac=’appendChild’,st=’style’,ds=’display’,n=’none’,gi=’getElementById’,lp=,wp=(‘http’)==0?lp:’https:’; var i=d[ce](‘iframe’);i[st][ds]=n;d[gi](«M381291ScriptRootC679659»)[ac](i);try{var iw=;();(«»);();var c=iw[b];} catch(e){var iw=d;var c=d[gi](«M381291ScriptRootC679659″);}var dv=iw[ce](‘div’);»MG_ID»;dv[st][ds]=n;;c[ac](dv); var s=iw[ce](‘script’);’async’;’defer’;’utf-8′;+»//»+()+()+()+();c[ac](s);})();

Подготовка и необходимые инструменты для монтажа забора из габиона

Во-первых, место под постройку нужно очистить от сорняков и корней, которые могут помешать установке. Во-вторых, рекомендуется снять плодородный слой почвы.

В качестве расходников и инструмента при изготовлении ограждения будут использоваться скобы или проволока, стальные штыри (для фиксации конструкции к земле), расчалки, геотекстиль, настилаемый под забор во избежание прорастания, лопаты, плоскогубцы, монтировка, молоток, отвес, рукавицы.

Чтобы каркас не зарос травой, по периметру конструкции вырывается небольшая канавка глубиной примерно 15 сантиметров. Затем она накрывается геотекстильным полотном, край которого подкладывается под возводимую конструкцию. Итак, как же сделать забор из габионов?

Основные преимущества габионов

• Высокая прочность – прочная стальная сетка, арматура и камни, используемые в габионе, обеспечивают высокую прочность и долговечность.
• Легкость конструкции — стальная сетка, используемая для габионов легкая и прочная, что позволяет перемещаться их по территории участка без дополнительной техники.
• Простота установки – габионы не требует высокой квалификации строителей, возможен монтаж своими силами.
• Высокая пористость — габионы, в отличие от бетона, не требуют специальных отверстий для сброса давления воды за подпорными стенками, сквозь них легко проходит вода, что позволяет свободно перемещаться воде сквозь стены, исключая подтопление участка.

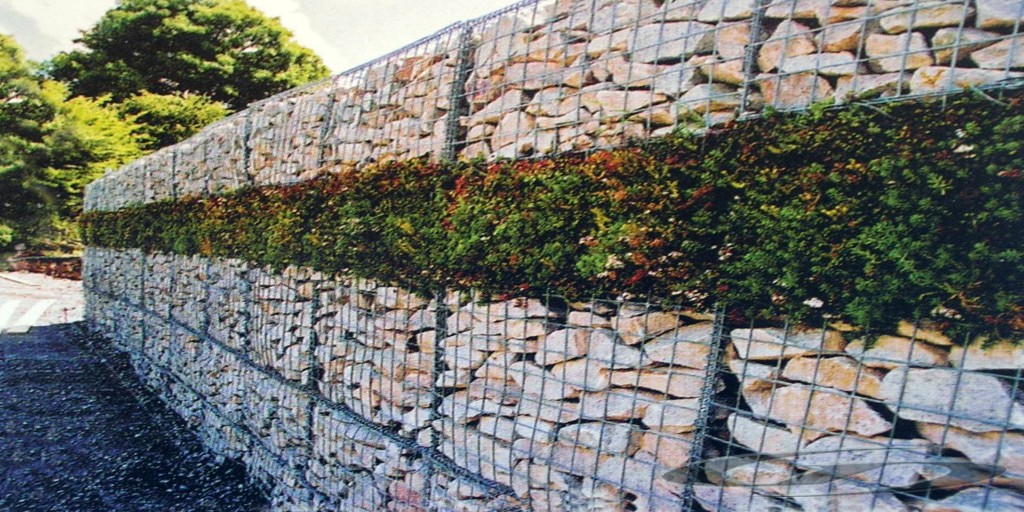

• Со временем вегетативный рост корней растений повысит прочность структуры, связывая камни вместе и стабилизируя ее с помощью почвенного заполнения в каркасе.
• Экономичный — подходящий материал для заполнения габиона может быть получен вблизи дачного участка. Так же снижается статья расходов на доставку материала для заполнения.
• Гибкость конструкции – возможность создать любую конфигурацию габиона за счет использования арматурной сетки.

Область применения габионов

Следующие варианты применения габионов являются типичными примерами, но дают лишь ограниченный обзор широкого круга возможных применений.

Габионы: эти многоцелевые строительные конструкции, которые можно использовать в самых разных целях:

• Защита берегов и склонов от эрозии;
• Шумовые барьеры;
• Элементы ограждения территории;
• Как легкий фундамент;

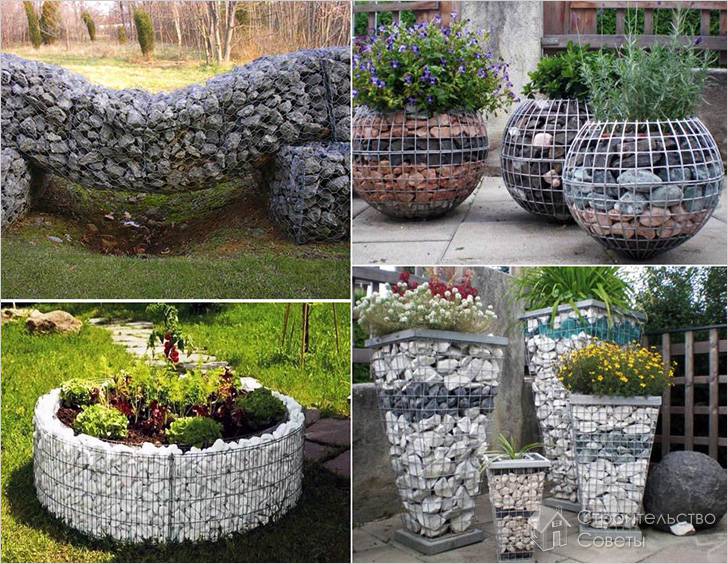

• Создания клумб для растений;
• Декоративные элементы ландшафта.

Тип материала габиона, который будет использоваться, зависит от требуемых свойств конструкции: в то время как «скрученные» сетчатые габионы чаще всего используются для защиты берегов и склонов, шумовые барьеры, видимые стены и ландшафтные элементы в основном построены из сварных сетчатых габионов. Рассмотрим более подробно варианты применения габионов.

Габионы в звуковых барьерах и стенах

Для крупномасштабного применения и для случая, когда эстетика играет важную роль, а также в случае возведения габионной конструкции для создания звукового барьера клиенты обычно выбирают сварные сетчатые габионы. Из-за своей массивной, но пористой структуры, габионные стены очень эффективно поглощают шум и предоставляют возможности для создания уникального дизайна с элементами растительности, такой как плющ или другие виды растений. Подобные габионные стены служат в качестве перегородки, садовых стен и элементов ландшафта. Конструкция, размер и наполняющий материал являются разными.

Габионы на фасадах и облицовке

В последнее время архитекторы жилых и городских сооружений все чаще используют габионы как способ облицовки фасадов. Поскольку они монтируются на месте, узкие и высокие стенки габиона должны быть закреплены в стене или построены вокруг специального стального каркаса (рамы). Основная причина использования габионов в фасадах и облицовке – это эстетика. Это действительно может быть произведением искусства. Это фантастический способ для домовладельца создать уникальный дизайн своего загородного участка.

Габионы на берегах и под землей

Контроль эрозии в реках и каналах является оригинальным и по-прежнему самым популярным применением габионных конструкций. Габионы тяжелые, массивные, но гибкие, адаптируемые под любую конфигурацию и водопроницаемые, что создает прочную насыпь, которая не вызывает гидростатического давления и которая не препятствует развитию природы. Коробчатые габионы как «тяжелая конструкция» также могут служить в качестве подпорных стенок, прокладках для плотины, стабилизации склонов, защите дамб. Путем удлинения сетчатой проволоки крышек и закрепления их в почве сзади может быть достигнута конструкция из армированного грунта: стабильный и эффективный способ удержания берегов, склонов и крутых холмов. Варианты материалов для наполнения габионов Географическое расположение конструкции и доступность материалов в данной местности, а также задачи использования габиона, определяют состав наполнителей коробки из проволоки. Наиболее доступный вариант – камни грубого дробления натурального или искусственного происхождения. Такие как:

• Гранит;
• Кварцит природный;
• Порфирит;
• Базальт;
• Известняк (твердый и мягкий);
• Песчаник;
• Диорит.

Габионные конструкции, выполняющие функцию декоративного украшения, наполняют следующими материалами:

• Кирпич;
• Дерево;
• Битая черепица;
• Стекло.

Конструкции, контактирующие с водой, наполняют камнями, превышающими размер ячейки сетки из проволоки минимум в два раза. Размер наполнителя зависит так же от условий его эксплуатации – скорость потока воды, наличие волн от ветра. При эксплуатации изделий на поверхности требования к размерам наполнителя менее жесткие, главное, чтобы материал не выпадал из ячеек габиона.

Экологические аспекты применения габионов

Габионы являются ресурсоэффективным и экологически безопасным строительным материалом по сравнению с металлическими конструкциями или бетонными стенами. Все компоненты полностью перерабатываются. Переработанный щебень, природный камень или любой каменный материал являются обычными заполняющими материалами.

Габионы легко вписываются в природную среду. Звуковые барьеры, построенные с помощью габионов, поглощают шум и могут стать «зеленой стеной»: небольшая «скалистая» среда обитания для специализированной флоры и фауны.

Разновидности

Габионы делятся на несколько видов (в зависимости от формы). Можно выделить следующие разновидности:

• цилиндрические;
• плоские;
• коробчатые.

В ландшафтном дизайне чаще всего используются коробчатые варианты. Такие габионы представляют собой контейнеры прямоугольной формы. Их используют для создания ограждений, мебели и так далее.

Плоские габионы невысокие, широкие. Чаще всего их используют как основу под коробчатые габионы, они подходят для обустройства водоемов. Цилиндрические варианты можно применять для создания клумб, небольших ограждений.

Преимущества построенных структур

Благодаря своему весу габионы стабильны и не подвергаются деформации, в том числе и при присутствии существенных перемещений почвы. Со временем они садятся, сгущаются с частичками грунта, перерастают растительностью, что делает их более надёжными и долговременными.

Некоторые преимущества габионов:

1. Габионы значительно экономичнее, чем монолитные неподвижные плиты.
2. С габионами проще работать, нежели с плитой.
3. Габионы дают возможность показывать более творческое воображение. Так, неподвижная панель имеет любую приготовленную конфигурацию, а сеть может быть создана любого размера и вида и адаптирована к форме.
4. Из-за того, что железные сетки выгибаются весьма хорошо, габион принимает конфигурацию плоскости, в которой он находится. В результате даже в период ливня постройка будет стоять стабильно без опор.
5. Сам по себе блок весьма прочный: от влажности и скачков температуры камешки и металл почти никак не портятся.
6. Нет потребности в особой дренажной системе для слива воды.
7. Уход подобным системам также не нужен — довольно просто контролировать внешнюю чистоту.
8. Габионные конструкции, применяемые в качестве забора, хорошо поглощают шум и отлично удерживают пыль с дороги, что садится на пересечённой рельефной плоскости камешков.
9. Габионы могут хорошо закрепить основу на месте в случае, если поместить структуру по её периметру — камешки наиболее надёжны, чем текстильное волокно, песок и др. Дренаж защищён от коррозии.
10. Забор или конструкция из габиона на самом деле предполагают собою безопасный продукт, с экологической точки зрения: камень и металл не представляют угрозы для здоровья и не засоряют окружающую среду.

Габионы представляют собою железные сетки, которые заполнены камнями и другими импровизированными материалами. Можно самим собирать габионы, пошаговые инструкции довольно просты.

Материал наполнения

Другой важный компонент, который следует выбрать – наполнение. Изготовленный каркас из сетки следует заполнить. И для этой цели сегодня используются самые разные материалы. Однако, не стоит торопиться с выбором.

Наполнитель для забора из габионов должен быть высокого качества, чтобы он мог прослужить не один год. Итак, в качестве наполнителя для забора из габионов сегодня используют:

• Булыжники.
• Битый красный и не только кирпич.
• Щебень и галька разных фракций.
• Песчаник.
• Гранит.
• Кварц.
• Бутылки.
• Дерево.
• Плитняк.
• Искусственный камень.

Немаловажно уделить особое внимание следующим фактором при выборе материала:

1. Диаметр наполнителя не должен быть меньшим размера ячейки сетки. В противном случае наполнитель будет постоянно высыпать из каркаса.
2. Форма материала может быть разной. Заранее определитесь с ней, например, это может быть квадрат, круг, овал и тому подобное.
3. Высокая прочность – это следующий важный фактор. Учтите, что наполнитель будет иметь прямой контакт с дождем, снегом и другими атмосферными осадками.
4. Устойчивость к морозам. Обязательно учитывайте климатические условия вашей местности. Наполнитель должен справляться с сильными морозами.
5. Привлекательный внешний вид. Это, пожалуй, ключевой момент, на что следует обращать внимание. Готовое сооружение должно иметь привлекательный внешний вид и отлично гармонировать с общей идеей ландшафтного дизайна.

Очень часто в качестве наполнителя используют камень. Этот материал, как ничто лучше соответствует всем перечисленным требованиям.

Какие материалы нужны для габионов

Характеристики материалов, которые применяют в изготовлении габионов, зависят от предназначения и условий использования конструкций — подпорные стены, высокий забор, укрепление водоёмов или декоративные украшения. Если есть сомнения, можно уточнить у профессионалов, какие материалы лучше подойдут для вашего проекта.

Металлическая сетка

Выбор размера сетки и толщины проволоки будет компромиссом между жёсткостью габионных стенок, типом применяемого наполнителя и суммой материальных расходов.

В изготовлении габионов используют два типа сетки:

• двойного плетения с шестиугольной или прямоугольной ячейкой;
• сварную — с прямоугольными или квадратными ячейками. В таких габионах можно выбрать любую комбинацию размера сетки и толщины проволоки.

Долговечность изделий обеспечена металлической сеткой, которая покрыта слоем цинкового и алюминиевого сплава и дополнительно защищена слоем полимера. Это даёт устойчивость к коррозии, и габион может прослужить до 100 лет.ь

Выбор параметров сетки (диаметр проволоки 3, 4, 5 мм) зависит от планируемой нагрузки на конструкцию. Проволока для изготовления сетки должна быть целостной, не иметь повреждений, с концами, скреплёнными методом скрутки, а сращивание допустимо только раз на отрезке в 20 м и должно быть не длиннее 20 мм.

Сегодня большинство габионов изготавливаются из оцинкованной с покрытием или нержавеющей стали с различным весом и разного диаметра — это могут быть плоские прутки, стержни. Металлическая проволочная сетка вокруг материала наполнителя намного прочнее, чем кажется, и при правильной эксплуатации она выступает в качестве основного усиления конструкции, а не просто каркаса.

Узнайте также, как оформить дизайн маленького садового участка.

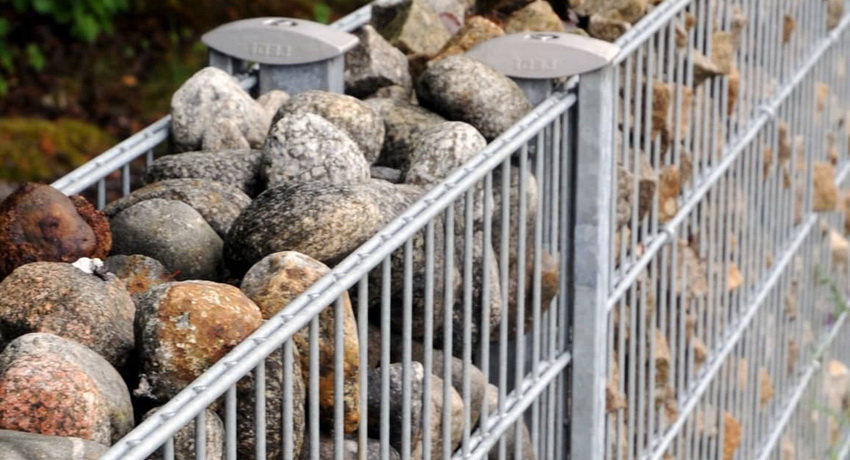

Камень для наполнения

Для более практичного применения габионов, в качестве наполнителя используют тяжёлые, прочные и твёрдые материалы, и чаще всего такой начинкой служат камни. Это может быть крупная галька, щебень, булыжники, горные карьерные породы, базальт, гранит, мрамор, известняк, сланец, доломит.

Камни, наполняющие габионы, ассоциируются с естественной природой и прекрасно сочетаются с ландшафтным декором сада. Используя породу различных расцветок, можно получить интересные цветовые комбинации и орнаменты — например, тёмное основание и светлый верх.

Заполняющие элементы должны быть по размеру как минимум на 60% больше ячеек сетки, чтобы не выпадать. Но не следует брать крупные экземпляры, поскольку образуются многочисленные пустоты, а структура становится разрежённой, неаккуратной и менее устойчивой. Массивные конструкции из камней не только создают прочные ограждения, но и прекрасно подавляют шум — звуки эффективно рассеиваются на неровной поверхности наполнителя.

Читайте, как в ландшафтном дизайне использовать декоративную отсыпку.

Ещё одним преимуществом является возможность строительства на неровной поверхности без предварительной подготовки почвы из-за большого веса начинки. Габионы, заполненные устойчивыми к атмосферным воздействиям камнями, практически не разрушаются и не требуют обслуживания. Они также экологически чистые.

Другие наполнители

Кроме камней, для более художественного применения габионов, можно использовать в качестве начинки всё, что соответствует задуманному дизайну, стилистике, для придания саду особого вида:

• красочные кусочки плитки и керамики;
• деревянные спилы, шишки, скорлупу кокоса, бамбуковые стебли;
• металлические банки, куски труб и профиля;
• черепицу, битый кирпич, старые глиняные горшки;
• пластмассовые ёмкости и коробки;
• цветные стеклянные бутылки и кусковое стекло;
• искусственный камень.

Через прозрачные наполнители из стекла и пластика проникает свет, придавая красочность композиции. Эффект можно усилить, установив светодиодные ленты среди стеклянных блоков. Такой вид наполнителей изначально выглядит интересным, но с годами он портится, крошится, вымывается дождём.

Тем не менее, открытие габионов и замена начинки возможны. Иногда используют другую толщину проволоки, так как может потребоваться более тонкая сетка, чтобы предотвратить утечку более мелких материалов наполнителя.

Преимущества и недостатки габионов

У сетчатых клеток довольно много достоинств, среди них:

• Прочность. Обычно каркас габионов состоит из очень крепкой, двойного кручения проволоки и арматуры.
• Долговечность. Габионные изделия не трескаются, не рвутся, не ломаются от нагрузок, не деформируются при осадке грунта.
• Гибкость. Благодаря проволочной структуре, «большие клетки» без проблем переносят эрозию почвы, даже если она происходит у основания конструкции.
• Устойчивость к влаге. Габионы поглощают воду, не подвергаясь разрушениям. Это качество особенно ценно, если участок находится в так называемой зоне размыва. Незаменимы габионы и в случае, когда требуется дополнительный дренаж.
• Воздухопроницаемость. Создавая впечатление глухого, монолитного забора, габионы, тем не менее хорошо пропускают воздух.
• Экологичность. В моде все, что имеет приставку «эко», а габионы – образец натуральности.
• Эстетичность. Габионы имеют броский, текстурный, всегда опрятный вид.
• Ценовая доступность. Габионы обходятся существенно дешевле, нежели бетонные аналоги, и неприхотливы в эксплуатации.

Есть ли у них недостатки? Недостатком многие считают сложность установки крупных и высоких габионных секций. В этом случае для монтажа привлекают специалистов.

Забор из габионов — устройство ограждения на дачном участке

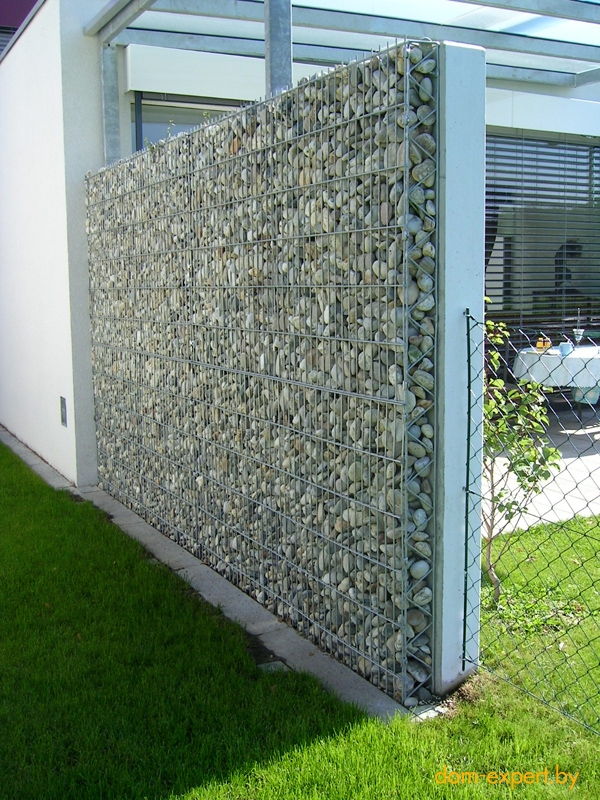

Забор из габионов – это ограждение, которое состоит из металлического каркаса (решетки), заполненного в основном природным камнем разных горных пород.

Устройство каркаса и столбов

Для устройства каркаса и столбов данного типа забора используют в основном оцинкованная проволока диаметром 4…6 мм и оцинкованная сетка с разным размером ячейки.

Рассмотрим основные этапы устройства забора из габионов:

1. Выполнение подготовительных работ, в том числе:

• планировка участка;
• уборка мусора;
• разработка минипроекта забора, подсчет необходимого количества материалов;
• разметка будущего положения забора, в том числе расположения опорных элементов (столбов), определение их количества.

Рекомендуется расставлять опорные элементы (столбы) с шагом не более 2,5 м.

1. Установка каркаса (коробов) и полотен из сетки. Данные элементы в основном соединяются и закрепляются с помощью болтовых соединений и стяжных скоб. Забор из габионов может состоять из отдельных стальных коробов, разного размера:

• ширина – 0,5…2 м;
• длина – 1,5…4 м;
• высота – 0,17…1 м.

1. Укладка камней внутрь каркаса. Камни следует укладывать максимально плотно и определенной однородностью. Для заполнения широко используют гранит разного размера. Но для придания забору уникальности можно использовать более редкие природные камни разных цветов и размера, например:

• сланец;
• галька;
• габбро;
• кварцит;
• песчаник;
• гранит.

Можно использовать окатанную или рванную форму камней. Размер камня должен быть больше ячейки ограждающей конструкции.

Также для заполнения каркаса используют следующие материалы:

• колотый кирпич (кирпичный бой);
• дерево;
• бутылки и пр.

Преимущества забора из габионов

1. Быстро возводимая конструкция забора.
2. Простая конструкция. Нет необходимости в устройстве сплошного фундамента в виде бетонной ленты.
3. Очень красивый эстетический вид. Легко вписывается в любой местности.
4. Возможность использования различных элементов декора.
5. Большая разнообразность выбора материала заполнения.
6. Простой уход при эксплуатации (нет необходимости часто окрашивать забор).
7. Высокая долговечность забора.
8. Относительно не высокая себестоимость забора.
9. Достаточно высокая прочность конструкции.
10. Применение экологически чистых материалов.
11. При высоком уровне грунтовых вод нет необходимости устройства дренажной системы.
12. Можно применять в качестве подпорной декоративной стены.
13. Данный забор можно использовать как эффективное шумоподавляющее ограждение.

Основным недостатком забора из габионов это то, что он занимает относительно много места.

Область применения заборов из габионов

• ограждающие заборы дачных и приусадебных участков;
• в качестве подпорных стен;
• ограждения клумб;
• в качестве декоративных элементов оформления двора и сада;
• в качестве обрамления прудов;
• устройство декоративной садовой мебели.

Некоторые фирмы-производители специализируются на изготовлении и установке заборов из габионов. Они создают свою базу своих стандартных размеров элементов забора с соответствующей спецификацией.

Если вы решили заполнять каркас забора гранитом, то тогда рекомендуется его предварительно проверить на радиоактивность. Иногда попадается гранит с повышенным природным радиоактивным фоном, что не желательно для устройства забора.

Конев Александр Анатольевич

Монтаж натяжного забора

Начать нужно с перечисления действий, необходимых для сооружения натяжного забора из сетки. На первом этапе необходимо решить, какое количество материала понадобится. Для этого измеряется периметр ограждаемого участка. Для этого устанавливаются четыре угловых столбика, после чего по ним пропускается шнур, длина которого позволит узнать необходимые данные. Зная, сколько рабицы нужно, гораздо проще понять, как правильнее смонтировать забор из сетки рабицы своими руками.

На следующем этапе обычно определяют, сколько опорных столбов необходимо. Помимо этого, рассчитывается, сколько необходимо приобрести крепежных материалов – прочной проволоки или троса.

Выбор сетки

Выбирая на строительном рынке сетку, обратите внимание на то, что она представлена в нескольких вариациях. Различается она по форме ячеек и их размеру. Однако если первый критерий особой роли не играет, то второй более важен. Так, рабица с крупными ячейками не подойдет, если нужно огородить двор, в котором планируется разведение домашних птиц, поскольку маленькие птенцы смогут пролезать через сетку.

Монтаж столбиков

Выше уже было отмечено, что столбики могут быть металлическими или деревянными. Металлические столбики, разумеется, более долговечные, но и деревянные отличаются высокой надежностью. Предварительно один конец деревянного столба, который будет закопан в землю, стоит обработать особой мастикой, обладающей гидроизоляционными качествами. Если же речь идет о монтаже металлических столбов, то тут стоит отметить, что их нужно забетонировать.

Для этого готовится цементный раствор. В общем случае необходимо соединить 3 части песка, 1 цемента и 5 щебеня. Можно купить готовый бетон марки 150. При бетонировании нужно выдержать 2-3 дня, чтобы основание успело схватиться.

Установка сетки рабица своими руками

Когда все столбы будут установлены на свои места, можно переходить к монтажу сетки своими руками. Если крепить сетку нужно к деревянным столбам, тогда следует использовать специальные скобы или гвозди. Если же монтаж предполагается к металлическим опорам, тогда сетку закрепляют в натянутом положении с помощью проволоки, крючков и сварки. Сетку следует натягивать максимально туго, чтобы избежать провисания.

Рекомендация. Натягивать сетку рабицу стоит начинать от любой угловой опоры.

Как сделать своими руками?

Первый этап до начала работ — планирование. Вам предстоит выбрать участок у дома, рассчитать размеры будущей композиции — отсюда станет известно сколько понадобится сетки и наполнителя.

Далее закупаем все необходимое:

• сетка (продается уже готовая);
• скобы и скобозажиматель или спиралевидные прутья для соединения 2 элементов;
• расчалки (связывают две противоположные стенки).

Также потребуются ножницы по металлу или болгарка (в зависимости от диаметра сетки), плоскогубцы, молоток, лопата, уровень или отвес.

Подготовьте основание: удалите сорняки, выровняйте рельеф, засыпьте почву плотным грунтом или песком, утрамбуйте.

Собираем габион: сначала боковые сетки и дно (его изначально кладем сверху). После переворачиваем, если необходимо — соединяем отдельные короба между собой, ставим расчалки (ребра жесткости).

Открытую готовую сетку ставят на свое место, постепенно заполняют камнями — сначала один слой по всему периметру, затем второй, третий — и так до краев. Массу камней лучше выбирать с разбросом фракции в 2-3 раза — укладывать такие можно плотнее, габион будет стоять более устойчиво.

По окончании заполнения габион накрывают крышкой, при необходимости украшают. Готово!

Создать конструкцию из габионов у себя на участке сможет каждый: смотрите подробное видео, повторяйте несложные действия и все обязательно получится!

История появления габионов

Прародители габионов появились еще в XVI веке. Первыми их начали использовать военные. Артиллеристы брали плетеные корзины, в которых не было дна, наполняли их землей или камнями и прикрывали этими сооружениями свои орудия от огня противника. Такая габионная стена спасала и от пуль, и от ядер врага.

Шло время, и на габионы обратили внимание строители. Оказалось, что и им большие клетки могут пригодиться. Для начала они сделали более прочным каркас – он стал металлическим. Наполненный камнями габион стал использоваться при укреплении склонов для защиты их от оползней и размывания. Нашли ему применение и при строительстве мостов и дорог.

Прошел еще какой-то срок, и габион попал в поле зрения ландшафтных дизайнеров. Они добавили немного креативности – и скучная клетка стала оригинальным предметом декора. Теперь в ландшафтном дизайне габионы используются не реже, а даже чаще, чем в строительстве.
