Дымоходы из кирпича своими руками

Плюсы и минусы кирпичного дымохода

1. Сложенное из шамотного кирпича основание газохода способно длительное время функционировать при температуре до 1000 °C. Учитывая, что даже на выходе из прямоточных каналов каминных печей температура никогда не достигает и 800 °С, можно сделать выводы о термической стойкости конструкции.
2. Высокая теплоаккумулирующая способность сооружения. Удельная теплоёмкость красного кирпича составляет 840–880 Дж/(кг×°C), поэтому дымоход нагревается во время топки печи и постепенно отдаёт энергию в процессе остывания. Такая особенность особенно актуальна в том случае, когда печная труба проходит сквозь утеплённый чердак или жилую мансарду — в этом случае тепловая эффективность печи наберёт ещё несколько пунктов.
3. Коэффициент теплопроводности кирпича составляет всего 0,6–0,7 Вт/м, поэтому в отличие от металлических печных труб конструкция не нуждается в дополнительном утеплении.
4. Хорошая теплоизолирующая способность добавляет и ещё один плюс в копилку достоинств — риск получить ожог при касании к кирпичному дымоходу несопоставим с той опасностью, которую таит в себе раскалённая труба из металла.
5. Утолщение стенок кирпичного дымохода в местах прохода сквозь перекрытие и кровлю позволяет обходиться без дополнительных теплоизоляционных узлов.
6. При практически равных теплотехнических характеристиках кирпичный дымоход обходится дешевле утеплённой сэндвич-конструкции.
7. Высокая пожаробезопасность сооружения — кирпич не горит и не поддерживает горение, как, впрочем, и сталь.
8. Долговечность. Построенные из качественного кирпича дымоходы способны с лёгкостью преодолеть вековой рубеж — свидетельством этому являются печные трубы кирпичных заводов, построенных на рубеже XIX и XX веков.

   Популярность кирпичных дымоходов объясняется не только хорошими эксплуатационными свойствами, но и способностью выделять самые выгодные стороны дизайна печи, создавая с ней единый архитектурный ансамбль

Как видите, плюсов в пользу традиционной печной трубы предостаточно. Также стоит упомянуть, что поверхность кирпичного дымохода предоставляет отличную возможность отделать отопительный прибор декоративной штукатуркой, облицевать изразцами или украсить росписью в этническом стиле.

Но несмотря на такую массу плюсов, кирпичный дымоход всё же обладает рядом недостатков.

1. Из-за шероховатой поверхности кирпичной кладки внутренние стенки печной трубы быстро обрастают сажей, что приводит к уменьшению сечения газохода и ослаблению тяги.
2. Наличие прямых углов, кладочных швов и выступающих частей приводит к турбулентности газового потока, из-за чего ухудшается отток продуктов горения.
3. Более сложный монтаж по сравнению со стальными печными трубами или утеплёнными модульными конструкциями.
4. Монументальность и громоздкость кирпичной дымовой трубы является не только визуальным эффектом — вес конструкции достигает 220–350 кг на 1 м высоты. По этой причине при строительстве печи потребуется сооружать более прочное основание или даже отдельный фундамент под дымоход.

Правила и вариации выполнения кладочных работ

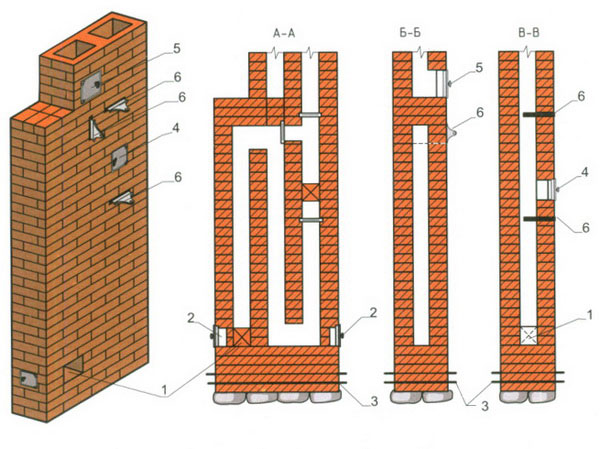

Труба, кирпич для которой является основным и незаменимым материалом изготовления сегодня снова начинает пользоваться востребованностью и популярностью, такая труба за счёт своей громоздкости и массивности часто, возводиться именно вместе с домом и реже уже в тот момент, когда он построен. По своим конструктивным особенностям такие трубы могут быть:

• Несущими – в этом случае роль одной из перегородок будет выполняться несущей перегородкой, стеной вашего дома;
• Также дымоход может быть отдельностоящим и в этом случае, вовсе не прилегать ни к каким стенам и перекрытиям своими боковинами.

Дымоход из кирпича независимо от выбранной разновидности и своих конструктивных особенностей, укладывается по схожей и практически ничем не отличающейся технологии и последовательности работ.

Кладка дымохода из кирпича производиться в несколько этапов, исходя из чего, такая дымоходная вытяжка может подразделяться на определённые конструктивные элементы:

• В первую очередь для дымохода из кирпича создаётся отдельный фундамент, так как конструкция будет достаточно тяжёлая, глубина такой ямы составит порядка 30-50 сантиметров, а форма зависит от сечения дымохода и часто бывает прямоугольной или квадратной. Габариты ямы фундамента также зависят от особенностей и массы вашего дымохода, на дно утрамбовывается песок и щебень, либо колотый кирпич, сама ширина и длина такого котлована будет больше на 10-20 сантиметров, чем дымоход;
• Второй элемент любого кирпичного дымохода – это его каналы, которые могут иметь как прямоугольную, так и квадратную форму, каналы должны иметь определённые габариты которые могут составлять на выбор 140 на 140 миллиметров или 140 на 200. Для такой дымоходной вытяжки из кирпича, необходима периодическая перевязка рядов, а как метод кладки можно воспользоваться укладкой ложковым или тычковым методом. При выкладке каналов кирпичного дымохода, уделите внимание тому, чтобы сечение не изменялось, а сама конструкция оставалась идеально ровной. Для упрощения работ предварительно рекомендуется создать шаблон из металлических прутьев или досок, который по мере выполнения кладочных работ будет продвигаться вверх;
• Печь, кирпич дымоходы с которым будут максимально прочными и огнеупорными, в целях дополнительной защиты можно оштукатурить с внешней стороны, однако делать это внутри конструкции не рекомендуется, так как в результате воздействия высоких температур, образования кислот, сажи, копоти и других продуктов горения, распада, такая защита может стать причиной разрушения дымоходной вытяжки;
• Дымоход, кладка которого практически завершена, в целях защиты должен заканчиваться специальным оголовком, который часто изготавливается из стальных пластин и прутьев, а для укрепления и усиления такой конструкции, лучше всего создать своими руками шапку из бетона. Шапку необходимо устанавливать на расстоянии не менее чем за пять сантиметров за пределами дымоотводящих каналов, такими образом снег, дождь и другие внешние возбудители не смогут попадать вовнутрь конструкции и портить отделку. При этом заранее проделайте и предусмотрите в шапке дымохода несколько отверстий, которые будут предназначаться для вывода продуктов горения и скопившихся остаточных газов:
• Также на печь вашего дымохода предварительно насаживается специальная труба, которая будет иметь специальную задвижку, после того как она будет хорошо зафиксирована, она обкладывается кирпичами по специальной схеме, с выполнением периодической перевязки. После того как насадная часть закончится, необходимо расширить дымоходный проход и но делать это необходимо только с наружной части, в целом на 200-250 миллиметров, внутреннее сечение изменять нельзя;
• Труба далее поднимается без изменений до достижения уровня кровли, после чего производим его расширение на 100-150 миллиметров для каждой стороны, такой элемент ещё значится печниками как выдра. За счёт выполнения такого перехода и резкого расширения дымоходной трубы, все осадки, дождь, снег и загрязнения не смогут проникнуть и отложиться в зоне кровли, дымохода и чердачного помещения;
• Правильный дымоход должен состоять из дымоотводящего канала, который будет находиться на самой крыше, его необходимо начинать выкладывать после того, как уже сделана выдра;
• Также кладка дымохода из кирпича, цена на который зависит от сложности и объёма работ, не может выполняться без установки дополнительной защиты такой вытяжки, а именно без флюгера. Его ещё называют воротником, в основе которого лежит листовой металл, медь, алюминий или оцинкованная сталь, которая представлена двумя тонкими пластина расположенными под определённым углом. Флюгер, позволяет своевременно устранить все осадки, которые попадая на него, не скатываются на облицовочный материал и не попадают в чердачное помещение, а смахиваются с такого воротника, посредством его вращения.

Дымоход из кирпича для котла, печи или камина строиться одинаково, однако при постройке такой вытяжки не стоит пренебрегать не одной из описанных и представленных выше составляющих, так как только вместе они обеспечивают безопасную и бесперебойную работу такого механизма.

Дымоход из кирпича своими руками

В наши дни постройка загородного жилья завоевывает массовый характер. Также наравне с этим повысилось внимание к печам и каминам, народ стремится возводить отопительные приборы по давним, испытанным технологиям, оставшимся им от предков. Но печное искусство в обусловленной стадии формирования нашего государства в некоторых областях было практически целиком потеряно. Сегодня мы попытаемся помочь вам сделать дымоход из кирпича своими руками в давних традициях.

Главные составляющие дымохода из кирпича

Итак, что конкретно из себя представляет данный дымоход?

С начала – труба надсадная, которая ставится непосредственно прямо на печи (в ней – заслонка). Выкладывается данная труба с применением специальной перевязкой кирпичей.

За 5-6 рядов до перекрытия между этажами надсадная часть завершается, и завязывается так называемая — шейка распушки.

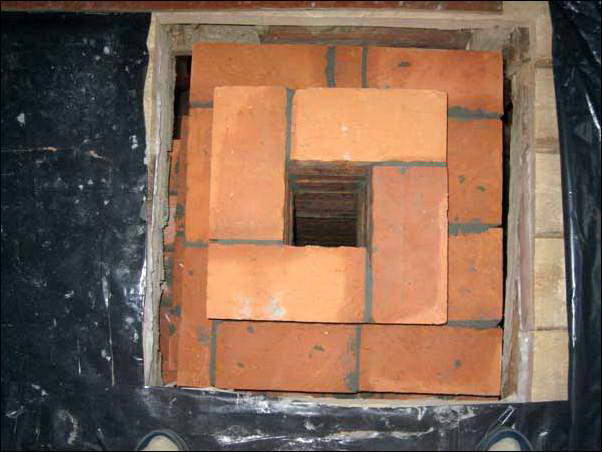

Распушка – это последующее расширение дымохода. Ее сечение остается таковым же, как и во всей трубе. Уширяется, лишь только внешняя часть распушки – на 25-40 см.

Устройство дымоходов из кирпича

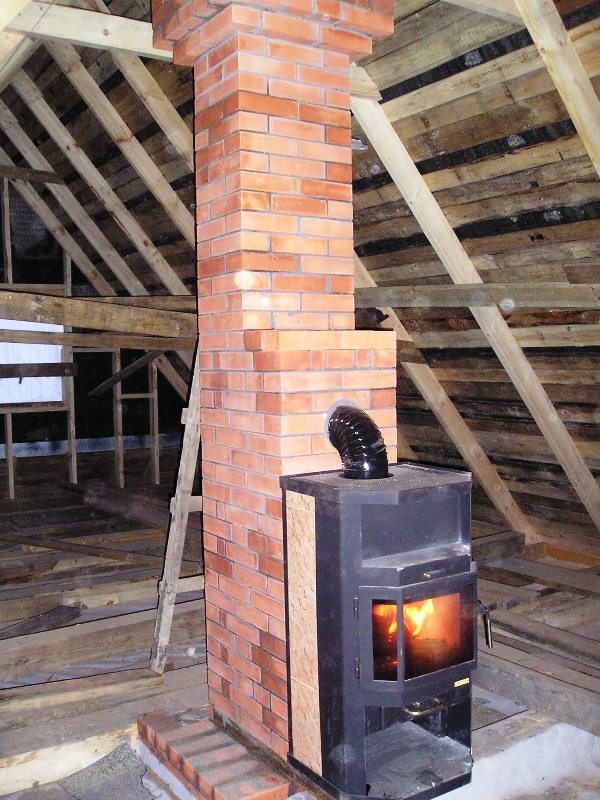

Часть кирпичного дымохода, которая выходит на чердак – это стояк, прямая часть, которая будет проходить до самой крыши.

Следующей частью является — выдра, специальное расширение с четырех краев , не менее, чем на 10 см. Собственно благодаря ему атмосферные осадки не оказываются в промежутках между крышей и дымоходом в чердачном отсеке сооружения.

Устройство дымоходов из кирпича

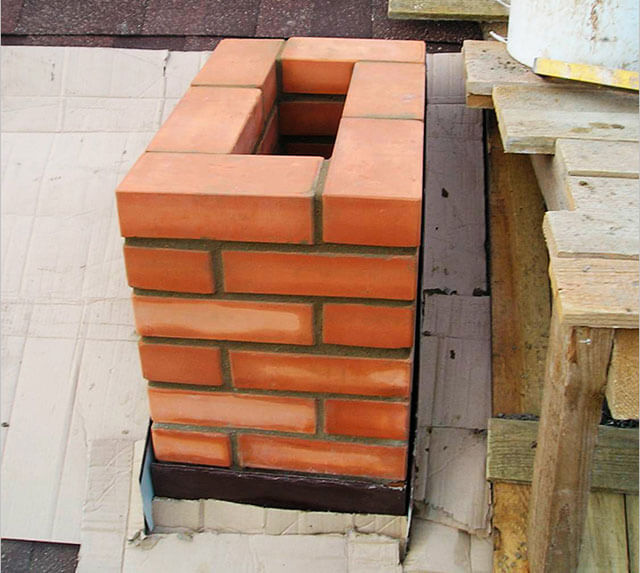

А вот далее за выдрой выкладывается шейка – подобных же габаритов, как и дымоход. Завершается ее кладка конечным расширением, каковое сформирует собой оголовок дымохода. На него уже можно установить металлический колпак или дефлектор, для того чтобы сберечь сам дымоход от дождя, снега и т.п. Да и для тяги данное сооружение тоже неплохо способствует. (см. Как сделать дефлектор своими руками.)

Кладка дымохода своим руками

Знакомство с чертежами

Перед вами чертеж кирпичного дымохода. Хотя существует масса прочих вариаций, это типовая схема дымохода кирпичного для камина или печи. Применение внутри подобного дымохода труб из металла, особого сплава может легко превратить его в дымоход кирпичный для газового котла. Однако на сегодняшний день нас интересует дымоход кирпичный для печи или камина.

Cхема дымохода из кирпича

Номерами на чертеже отмечены :

1. — Флюгер.
2. — Оголовок.
3. — Шейка трубы.
4. — Цементный раствор.
5. — Выдра.
6. — Кровля крыши.
7. — Обрешетка.
8. — Стропила.
9. — Стояк.
10. — Разделка (распушка).
11. — Перекрытие.
12. — Изоляция.
13. — Дымовая заслонка.
14. — Шейка печи.

Подготовка – начальные шаги

Перед тем, как приступать класть кирпичный дымоход, для него сооружают фундамент прямоугольной формы. Его можно построить из полнотелого кирпича или бетона с металлической арматурой, главнейшее, чтобы по вышине он попал не ниже 30 см. А по ширине фундамент обязан находиться на 15 см выше, чем сам дымоход.

Типовое устройство дымохода из кирпича

Какой бы ни была вышина возводимого сооружения, делать дымоход необходимо будет не меньше, чем пяти метровой вышины – по другому тяга будет слабая. Выкладывать данный дымоход надо красным полнотелым или из особого огнеупорного кирпича. В качестве связующего раствора допускается применять цементно-известковый или цементно-песчаные смеси, а там, где температурный режим будет особенно высокой, потребуется особенный раствор для кладки печей.

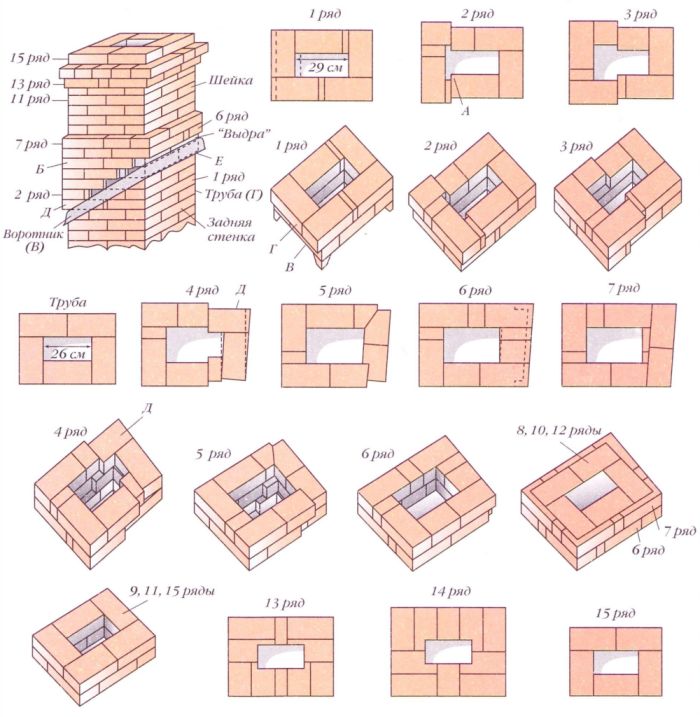

Каким образом происходит кладка типового дымохода из кирпича, вы можете внимательно разобрать дальше, в представленной детальной схеме:

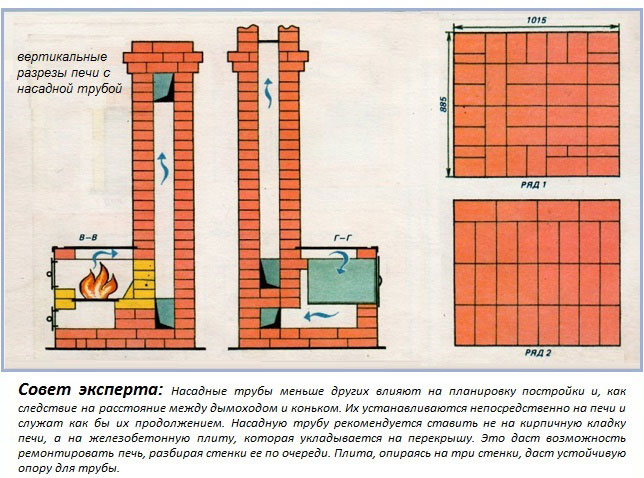

Cхема кладки дымохода из кирпича

Опытные печники отбивают необходимый кусочек от кирпича одним ударом по тому – но, если у вас отсутствует этакий навык, примените обыкновенную шлифовально-отрезную машинку и маркер для пометки. Собственно таковые инструменты дадут возможность вам изготовить верные пластины для дымового канала в районе разделки и выдры.

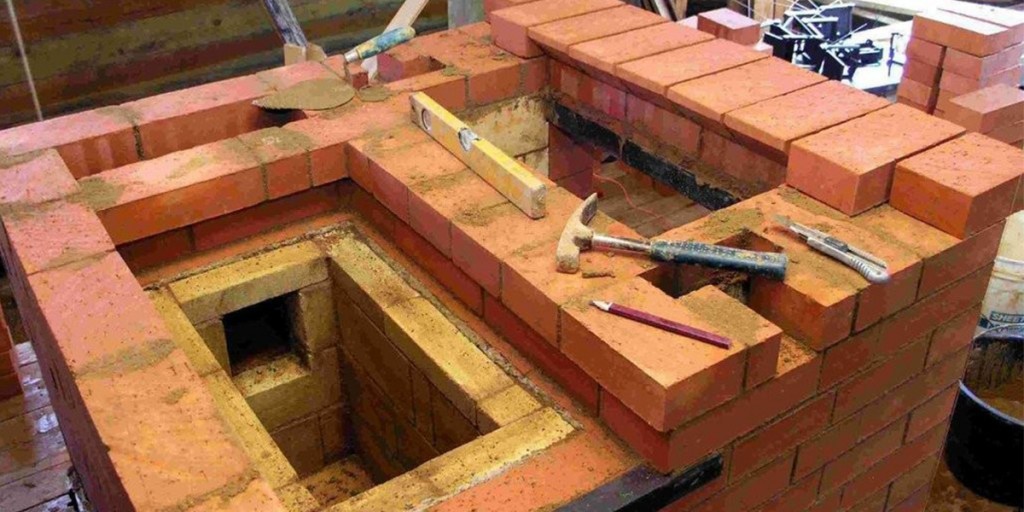

Кладка дымохода

Первые шаги

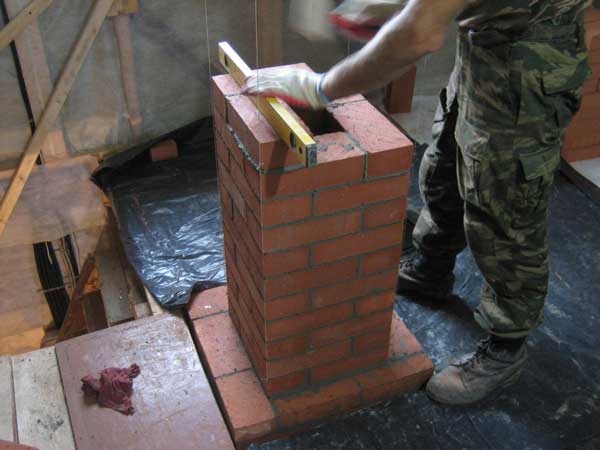

Кладка дымохода из кирпича

Необходимо учесть что ширина, и высота дымохода будет напрямую зависеть от того, каковой толщины будут сделаны швы у кладки – они обязательно обязаны быть равными! В общем, толщина стен кирпичного дымохода – примерно 100 мм, что поистине обеспечивает надежную пожаробезопасность.

Продолжаем возведение

Как выложить дымоход из кирпича

Завершение — отделка

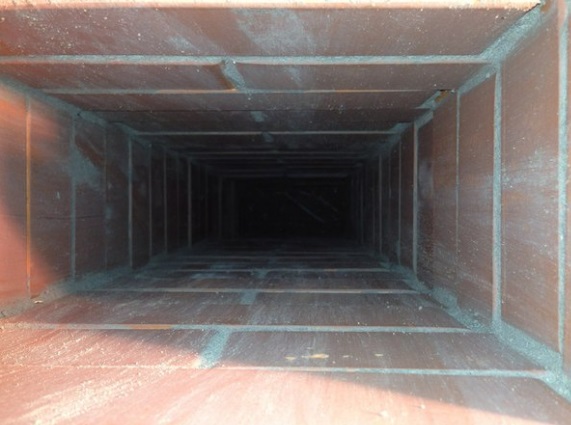

Внутреннюю поверхность дымохода для гладкости отделайте штукатуркой. Зачем? Дело в том, что чем более шероховат дымоход в нутрии, тем больше на его стенках будет садиться сажа. А она ухудшает тягу и в одно прекрасное время может запросто воспламениться, что совершенно небезопасно. Лишь саму штукатурку наносите верно.

Труба дымохода из кирпича

Многие бывалые печники также полагают, что кирпичный дымоход необходимо белить, и снаружи – эдак будет разом видать, где просачивается сквозь совсем неприметную щель копоть.

Дымоход из кирпича своими руками Подробно о том, как построить дымоход из кирпича своими руками. Схема и понятные чертежи дымохода, основные составные части и их назначения.

Дымоход из кирпича своими руками: как построить самостоятельно

Строить качественный кирпичный дымоход своими руками – это не тоже самое, что металлическую трубу крепить. Здесь важен каждый шов, герметичность и строгое соответствие правилам пожаробезопасности. задача любого дымохода – это удалять из здания продукты сгорания топлива.

А помогает этому процессу тяга, которая создается внутри дымоходной трубы – именно она выводит горячие пары и обеспечивает поступление воздуха в топочную камеру, чтобы поддерживать процесс горения. Главные преимущества кирпичного дымохода в том, что в любую погоду тяга у него отличная, вид замечательный, а служит он намного дольше современных металлических труб и сэндвичей.

Итак, давайте разберемся – как построить дымоход из кирпича с соблюдением абсолютно всех правил.

Итак, что конкретно из себя представляет кирпичный дымоход? В самом начале – надсадная труба, которая установлена прямо на печи. В ней – задвижка. Выкладывается надсадная труба с особой перевязкой кирпичей.

За пять-шесть рядов до межэтажного перекрытия надсадная часть заканчивается, и начинается шейка распушки. Распушка – это последующее уширение кирпичного дымохода, но ее сечение остается таким же, как и по всей трубе. Уширяется, по сути, только наружная часть распушки – на 25-40 см.

Та часть кирпичного дымохода, что выходит на чердак – это стояк, ровная часть, которая будет идти до самой кровли.

Следующая разделка – это выдра, специальное расширение с четырех сторон, не менее, чем на 10 см. Именно благодаря ему атмосферные осадки не попадают в щели между кровлей и дымоходом в чердачное помещение бани.

А вот после выдры уже кладется шейка – такого же размера, как и дымоход. Заканчивается ее кладка последним расширением, которое образует собой оголовок дымохода. На него уже можно поставить колпак из металла или дефлектор, чтобы сохранить сам дымоход от снега, дождя и разносимого ветром мусора. Да и для тяги это тоже хорошо.

О том, как правильно выбрать дымоход, можно узнать тут: _pechi/

Кладем дымоход – кирпич за кирпичом

Этап I. Подготовительные работы

Первым делом хорошо ознакомьтесь с чертежами строительства дымохода. Берите для этого обычную стандартную схему дымохода, не рискуйте. Если у вас обычная дровяная печь, вам нужна раскладка полностью кирпичного дымохода, а если печь газовая – тогда такого, в котором дополнительно еще будет металлическая труба специального сплава.

Перед тем, как начинать класть дымоход из кирпича, для него строят прямоугольный фундамент. Его можно соорудить из полнотелого кирпича или бетона с металлической арматурой, главное, чтобы по высоте он оказался не ниже 30 см. А по ширине фундамент должен быть на 15 см больше, чем сам дымоход.

Этап II. Кладка дымохода

Внимательно рассмотреть, как происходит кладка стандартного дымохода из кирпича, вы сможете по ниже представленной подробной схеме:

Какова бы ни была высота вашей бани, дымоход строить нужно будет не меньше, чем 5 метров высотой – иначе тяга будет никакая. Выкладывать такой дымоход необходимо специальным огнеупорным или красным полнотелым кирпичом. В качестве связующего вещества можно использовать цементно-известковый или цементно-песчаный раствор, а там, где температура будет особенно высокой, понадобится специальная смесь для кладки печи.

Опытные печники откалывают нужный кусок от кирпича одним ударом по тому – но, если у вас нет такого навыка, используйте обычную шлифовально-отрезную машинку и маркер для отметки. Именно такие инструменты позволят вам сделать точные пластины для дымового канала в области разделки и выдры.

Швы старайтесь делать как можно более тонкими – тогда дымоход будет крепким. Оптимальная толщина швов для кирпичного дымохода – 15 мм.

Для формирования разделки и выдры используйте для удобства металлические пруты – монтируйте их прямо в кирпичную кладку, но так, чтобы арматура не пересекала сам дымовой канал.

Учитывайте, что и ширина, и высота вашего дымохода будет напрямую зависеть от того, какой толщины вы будете делать швы у кладки – они обязательно должны быть одинаковыми! В общем, толщина стен кирпичного дымохода – около 10 см, что действительно обеспечивает надежную пожаробезопасность.

Внимание! Во время строительства кирпичного дымохода обязательно оставляйте специальные отверстия для его чистки. Кирпичные стенки дымохода должны быть идеально ровными, а все углы – прямыми.

Внутреннюю поверхность дымохода отделайте для гладкости штукатуркой. Зачем? Дело в том, что чем более шероваховат дымоход в нутрии, тем больше на его стенках будет оседать сажа.

А она ухудшает тягу и однажды может попросту загореться, что совершенно небезопасно. Только саму штукатурку наносите правильно.

Многие опытные печники также считают, что кирпичный дымоход белить нужно и извне – так будет сразу видно, где просачивается через совсем незаметную щель сажа.

Если вы хотите узнать, как правильно класть кирпич и сделать идеальные швы, рекомендуем перейти по ссылке: _block/

Этап III. Крепление и теплоизоляция

Если такой дымоход вы строите непосредственно у стены, то крепите его для надежности к ней с помощью металлических анкеров каждые 30 см.

Там, где дымоход будет соединяться с потолком и крышей, проложите асбестовую ткань или стеклоткань. Хотя кирпич и нагревается медленно, риск возгорания чего-то нужно снизить до минимума.

Еще одно правило: кирпичный дымохода должен возвышаться над коньком крыши минимум на полметра – это важно.

Ту наружную часть дымохода, что выше крыши бани, нужно утеплить и отделать облицовочным кирпичом либо специальной кровельной отделкой. Вот так. Если вы будете соблюдать все технологии при строительстве дымохода из кирпича в своей бани, он получится куда более безопасным, крепким и надежным, чем самые современные модульные системы по заоблачной цене.

А о том, как утеплить крышу бани, можно узнать, посмотрев видео -video/

• Владимир
• Распечатать

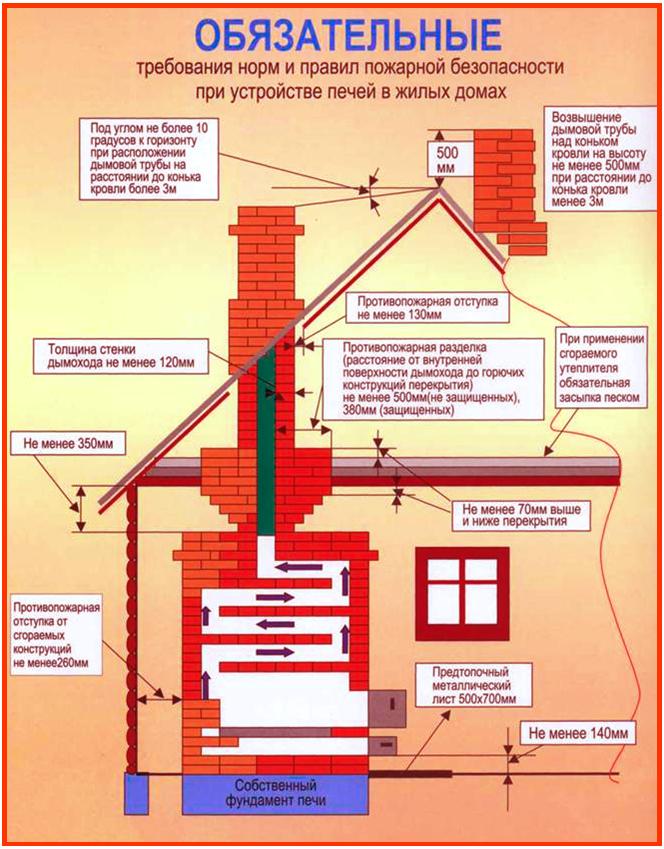

Основные требования к дымоходам

От правильного расчета дымоходной части печи или камина зависит множество факторов, обеспечивающих комфорт и безопасность проживания в доме. Это и пожаробезопасность, и чистота воздуха, и затраты топлива, и многое другое. Поэтому, независимо от типа, размера и предназначения отопительного прибора, устройство дымохода к нему должно подчиняться нескольким основным правилам:

• Защита от пожаров. Дымоход должен соответствовать довольно жестким противопожарным требованиям – расстояние от внешней стороны кладки до поверхности стен из горючих материалов должно составлять не менее 380 мм, а в местах прохождения трубы через межэтажные перекрытия необходимо делать специальные утолщения, называемые опушкой.
• Высота. Вертикальные размеры оказывают наибольшее влияние на такой важный параметр всей системы отвода продуктов горения, как тяга. Правильный дымоход не может иметь высоту менее 5 метров. Кроме того, решающее значение имеет перепад высот между оголовком и поверхностью кровли: верхняя точка трубы должна быть на уровне конька или чуть выше его при расстоянии до конька не более 3 метров, а для плоской крыши – возвышаться над ней не менее чем на метр.

Каждая дымоходная система по-своему уникальна и должна выполняться по согласованному проекту, в котором описывается полная схема всей кладки по слоям. Общими рекомендациями для любого способа устройства печей являются обеспечение герметичности и гладкости внутренней поверхности.

Основные составляющие кирпичного дымохода

Ствол дымоотводящей трубы разделен на несколько частей так называемыми разделками – участками, соответствующими местам пересечения с перекрытиями и кровлей.

Самая верхняя разделка – над кровлей – называется выдрой, все остальные – распушками.

Каждая разделка по сути своей представляет расширение наружной части дымохода, просвет которого при этом остается постоянным.

В распушке такое уширение позволяет избежать возгорания материала перекрытия от перегрева, в выдре – перекрывает зазор между трубой и кровлей.

Участок трубы между теплогенератором и распушкой именуется шейкой, а между чердачным перекрытием и кровлей – стояком. Сверху труба заканчивается оголовком – еще одним уширением, на котором монтируют колпак или дефлектор.

Сэндвич-дымоходы применяются все чаще, так как такая конструкция является надежной, ее легко установить и она обеспечивает хорошую тягу. Сэндвич-труба для дымохода своими руками – монтаж трубы и обустройство узлов прохода.

Советы по изготовлению порталов для камина своими руками читайте тут.

А в этой теме все о способах утепления крыш – от выбора материалов до специфики теплоизоляции скатных и плоских крыш.

Кладем дымоход – кирпич за кирпичом

Этап I. Подготовительные работы

Первым делом хорошо ознакомьтесь с чертежами строительства дымохода. Берите для этого обычную стандартную схему дымохода, не рискуйте. Если у вас обычная дровяная печь, вам нужна раскладка полностью кирпичного дымохода, а если печь газовая – тогда такого, в котором дополнительно еще будет металлическая труба специального сплава.

Перед тем, как начинать класть дымоход из кирпича, для него строят прямоугольный фундамент. Его можно соорудить из полнотелого кирпича или бетона с металлической арматурой, главное, чтобы по высоте он оказался не ниже 30 см. А по ширине фундамент должен быть на 15 см больше, чем сам дымоход.

Этап II. Кладка дымохода

Внимательно рассмотреть, как происходит кладка стандартного дымохода из кирпича, вы сможете по ниже представленной подробной схеме:

Какова бы ни была высота вашей бани, дымоход строить нужно будет не меньше, чем 5 метров высотой – иначе тяга будет никакая. Выкладывать такой дымоход необходимо специальным огнеупорным или красным полнотелым кирпичом. В качестве связующего вещества можно использовать цементно-известковый или цементно-песчаный раствор, а там, где температура будет особенно высокой, понадобится специальная смесь для кладки печи.

Опытные печники откалывают нужный кусок от кирпича одним ударом по тому – но, если у вас нет такого навыка, используйте обычную шлифовально-отрезную машинку и маркер для отметки. Именно такие инструменты позволят вам сделать точные пластины для дымового канала в области разделки и выдры.

Швы старайтесь делать как можно более тонкими – тогда дымоход будет крепким. Оптимальная толщина швов для кирпичного дымохода – 15 мм. Для формирования разделки и выдры используйте для удобства металлические пруты – монтируйте их прямо в кирпичную кладку, но так, чтобы арматура не пересекала сам дымовой канал. Учитывайте, что и ширина, и высота вашего дымохода будет напрямую зависеть от того, какой толщины вы будете делать швы у кладки – они обязательно должны быть одинаковыми! В общем, толщина стен кирпичного дымохода – около 10 см, что действительно обеспечивает надежную пожаробезопасность.

Внимание! Во время строительства кирпичного дымохода обязательно оставляйте специальные отверстия для его чистки. Кирпичные стенки дымохода должны быть идеально ровными, а все углы – прямыми.

Внутреннюю поверхность дымохода отделайте для гладкости штукатуркой. Зачем? Дело в том, что чем более шероваховат дымоход в нутрии, тем больше на его стенках будет оседать сажа. А она ухудшает тягу и однажды может попросту загореться, что совершенно небезопасно. Только саму штукатурку наносите правильно. Многие опытные печники также считают, что кирпичный дымоход белить нужно и извне – так будет сразу видно, где просачивается через совсем незаметную щель сажа.

Если вы хотите узнать, как правильно класть кирпич и сделать идеальные швы, рекомендуем перейти по ссылке: _block/

Этап III. Крепление и теплоизоляция

Если такой дымоход вы строите непосредственно у стены, то крепите его для надежности к ней с помощью металлических анкеров каждые 30 см. Там, где дымоход будет соединяться с потолком и крышей, проложите асбестовую ткань или стеклоткань. Хотя кирпич и нагревается медленно, риск возгорания чего-то нужно снизить до минимума. Еще одно правило: кирпичный дымохода должен возвышаться над коньком крыши минимум на полметра – это важно.

Ту наружную часть дымохода, что выше крыши бани, нужно утеплить и отделать облицовочным кирпичом либо специальной кровельной отделкой. Вот так. Если вы будете соблюдать все технологии при строительстве дымохода из кирпича в своей бани, он получится куда более безопасным, крепким и надежным, чем самые современные модульные системы по заоблачной цене.

А о том, как утеплить крышу бани, можно узнать, посмотрев видео -video/

Дымоход из кирпича: как правильно сложить своими руками

Среди всего многообразия современных строительных материалов, из которых можно построить дымоход, кирпич продолжает сохранять свою популярность. Как говорится – «классика всегда в моде».

Многие люди боятся самостоятельно выполнять кладку печной трубы и обращаются к специалистам, но в этой статье мы бы хотели поговорить о том, как сложить дымоход из кирпича своими руками. И надеемся, что после прочтения, эта задача не покажется такой уж невыполнимой.

Особенности

Так как сложить из кирпича дымоход несколько сложнее, чем установить готовые сегменты труб, нужно понимать, в чём плюсы и минусы такой конструкции. Это позволит чётко понять, нужно ли такое сооружение в доме.

Достоинства

1. Долговечность. При регулярном уходе, кирпичный дымоход прослужит значительно дольше, чем любой другой.
2. Эстетичность. Внешний вид кирпичной кладки может стать дополнением к стилистике интерьера.

3. Устойчивость к высоким температурам. Глиняный кирпич выдерживает до 800 С 0, а шамотный до 1000 С 0.
4. Высокий КПД. Кирпич, значительно дольше сохраняет набранное тепло, чем другие материалы.

Недостатки

1. Цена кирпичного дымохода довольно высокая, даже если он построен самостоятельно.
2. Сложность монтажа. Выполнить кирпичную кладку гораздо сложнее, чем собрать дымоход из готовых сегментов.

3. Существует определённая сложность в регулярной чистке. Поэтому важно предусмотреть в конструкции несколько технических окон.

4. Если кирпичный дымоход со временем начал разрушаться, его довольно сложно перестроить или отреставрировать.

Что нужно знать о кирпичных дымоходах

Бытует расхожее мнение, что дымоход для печей из кирпича имеет сложное устройство, которое просто невозможно изготовить, не имея определённых навыков. Скорее всего, этот слух распространили печники, чтобы не остаться без работы, так как в конструкции нет ничего сложного и непонятного, главное, чётко следовать инструкции и не пропускать ни один нюанс.

цель любого дымохода – это отведение газов, возникающих в результате горения топлива. А значит, он должен соответствовать следующим параметрам:

• Не в зависимости от высоты дома, длина трубы должна быть не менее 5 метров. Это необходимо для качественной тяги.
• В местах прохождения через межэтажные перекрытия и крышу, должна быть изготовлена дополнительная термическая защита.
• Чем меньше на внутренней стороне канала потёков раствора и выступов кирпича, тем меньше сажи будет наседать на стенах.
• Полная герметичность по всей длине трубы. Даже при самом маленьком отверстии, в доме постоянно будет запах дыма.

Кирпич для дымохода

При строительстве дымоходов, не допускается использование пустотных и легковесных кирпичей, они менее устойчивы к высоким температурам и могут дать трещины. Оптимальным вариантом считается шамотный кирпич, но можно использовать и глиняный-цельный.

Раствор для кирпичной кладки

Из-за постоянного перепада температуры в дымоходе и печи, а также для плотной герметизации, при строительстве необходимо использовать несколько видов растворов. Пропорции и компоненты указаны на схеме ниже:

Добавление воды индивидуально для каждого раствора и определяется – «на глаз».

Совет! Для определения густоты, можно зачерпнуть раствор мастерком и посмотреть, как он себя поведёт. При правильном соотношении воды, раствор останется на инструменте, и не будет растекаться.

Строительство

Дымоходы для разных приборов немного отличаются на начальном этапе, об этом мы поговорим чуть ниже. Конструкция же трубы при любом варианте будет идентичной.

1. Надсадка. Начальная часть дымохода, которая строится, не доходя примерно 6 рядов до потолочного перекрытия.
2. Распушка – расширяющаяся часть дымохода в месте прохождения через перекрытия. Часто это элемент пропускают, ограничиваясь прокладкой слоя базальтовой ваты или делая цементный фартук.
3. Стояк. Прямая часть до кровли.
4. Выдра. Постепенное утолщение, начинающееся под кровлей и выступающее примерно на 9 рядов кирпичей. Это самый сложный участок дымохода, так как выдра должна увеличить толщину трубы примерно на полкирпича, при этом внутренний канал должен оставаться прямым.
5. Зонтик завершает конструкцию и защищает дымоход от попадания осадков.

Важно! Планировать строительство кирпичного дымохода лучше всего ещё на этапе возведения дома. Так как потолочное перекрытие и кровля могут не позволить возвести прямую трубу, и понадобится строить повороты. А любое колено дымохода из кирпича будет постоянно собирать на себе нагар и сажу.

Каминный дымоход

Дымоход над мангалом

Дымоход для барбекю из кирпича, должен сужаться над топкой примерно в два раза. Это препятствует образованию сильной тяги и не даёт разгораться огню больше положенного.

Дымоход печи камина

Дымоход из кирпича для печей, выглядит как ровная шахта с несколькими технологическими окнами для чистки и подключения колена. Эта конструкция, как правило, не имеет дополнительных заслонок тяги, так как они располагаются на колене или самой печи.

Самое важное при подключении печи камина к кирпичному дымоходу – это качественная герметизация колена.

Заключение

Как видно, дымоход из кирпича своими руками, не такая уж и сложная задача. Конечно, для его строительства желательно иметь хоть какие-то навыки. Но даже если их нет, следуя советом в этой статье можно смело браться за дело. А для того чтобы избежать самых частых ошибок и наглядно понять, как строят дымоход, можно посмотреть видео в этой статье

Дымоходы для вашего дома:

Конструкция дымовой трубы

1. — металлический колпак, часто именуемый «зонтом». Очертания это приспособление может иметь самое разнообразное, то оно всегда выполняет функцию защиты очага от проникновения внутрь осадков и ветра,
2. — оголовок дымовой трубы представляет устройство, состоящее из выступающих наружу кирпичей, выполненных для защиты шейки трубы от дождя и снега. Осадки будут стекать по колпаку. Зонт фиксируется также на выступающей части оголовка,
3. — шейка дымовой трубы,
4. — тщательно гидроизолированная наклонная поверхность выдры, которая применяется для отведения воды, попавшей на шейку трубы,
5. — выдра характеризуется стенками, которые намного толще, чем сама шейка трубы. Выдра устанавливается в месте проведения дымохода через потолочное перекрытие и крышу. Так как выдра имеет толстые стенки, она защитит кровли от перегревания,
6. — кровельный материал,
7. — обрешетка стропил,
8. — стропила,
9. — стояк трубы в районе чердака.
10. — распушка начинается под потолком здания, проходит через чердак и заканчивается на одной прямой с балками перекрытия дома. Этот обязательный элемент дымовой трубы также характеризуется толстыми стенками, что позволяет предотвратить перегревание и опасное возгорание деревянных балок. В некоторых случаях вместо распушки используется металлический ящик, устраиваемый вокруг дымовой трубы. Внутрь такого ящика насыпают засыпку из гравия, керамзита либо вермикулита. Рекомендуемая толщина прослойки варьирует от десяти до пятнадцати сантиметров.
11. — балки перекрытия,
12. — изоляция, в качестве ее используется асбест. Это самый надежный материал, который поможет защитить деревянные конструкции от соприкосновения со стенками дымохода, — дымовая задвижка, отвечающая за регуляцию тяги и осуществление полноценного процесса горения топлива,
13. — шейка дымовой трубы, начинающаяся на самой верхней части очага (перекрыше).

Технология устройства кирпичного дымохода.

Печная труба из кирпича должна стоять строго вертикально и по возможности иметь ровную, без выступов, внутреннюю поверхность. При необходимости сделать увод, он не должен уходить в сторону больше чем на метр и под углом не меньше 60 градусов к горизонту.

Внутреннее сечение печной дымохода должно быть не менее 140х140 мм и высота трубы не меньше 5м от уровня колосника, для создания достаточной тяги. Но если высота печной трубы меньше 5м , то можно установить дефлектор-диффузор, насадка которая улучшает тягу за счет эжекции.

Если дом двухэтажный и на втором этаже так же имеется очаг печь, плита, камин, то для каждого очага делается отдельный дымоход. Так как у нижнего очага тяга лучше и при одновременной топке верхний конечно же будет дымить.

В местах где печная труба из кирпича своими руками примыкает к деревянным конструкциям делают утолщение кладки, разделку, в 1-1.5 кирпича. Расстояние балок и возгараемых конструкций до печной трубы должно быть не менее 25см. Это расстояние закрывают снизу листами асбоцемента или металла, а сверху засыпают керамзитом или песком.

Чтобы печную трубу не заносило снегом, ее выводят на высоту пол метра относительно кровли. Не забудьте предохранить торец оголовка печной трубы от разрушения атмосферными осадками, для этого можно использовать металлический колпак или окантовать листовой сталью.

В месте где кирпичный дымоход проходит через кровлю делают напуск-выдру, для закрытия щели между трубой и кровлей. Чтобы обеспечить нормальный водосток щели закрывают листами кровельной стали.

Чтобы избежать опрокидывание тяги в печную трубу ее оголовок делают скошенной или можно установить дефлектор.

Инструмент для кладки дымохода печной трубы из кирпича своими руками:

* Раствор. Глино-песчаный или известково-песчаный. * Кирпич. Красный, шамотный или подовый. * Молоток-кирочка, мастерок, кельма. * Правило, уровень, отвес, метр. * Ёмкость под раствор. * Асбестоцементная плита. * Листовое железо.

Этапы изготовления печной трубы из кирпича:

1) Вам нужно будет запастись инструментами и материалами, которые понадобятся вам при выкладывании печной трубы. Это кирпич, листовое железо, раствор, ёмкость под раствор и мастерок для кладки. Оденьте рукавицы для дополнительной защиты.

2) Далее вам нужно ознакомиться с устройством вашей дымовой трубы. Она состоит из шейки, стояка, оголовка, дымовой задвижки и металлического колпака. Выкладывают кирпичную трубу из кирпичей, которые связаны раствором. Используем асбоцементную плиту для изоляции трубы от конструкций из дерева.

3) Плотно выполняем кирпичную кладку, не оставляйте щелей. Наносим немного раствора на место укладки кирпича (постель), разравниваем, смачиваем кирпич в воде, на торец или сопрягаемое ребро наносим еще немного раствора и ставим кирпич скользящим движением с нажимом в сторону вертикального шва на место. При неудачной укладке кирпич снимается, поправлять постукиванием его ненужно, чистится с постелью, смачивается и повторно укладывается. В противном случае возникают подсосы воздуха, что испортит тягу к печи и поток газов возрастёт. Выявляем и устраняем все имеющиеся неплотности. Швы кладки должны быть 0.5 см горизонтальные и 1 см вертикальные. Через каждые 5-6 рядов кладки, изнутри печную трубу протирают мокрой тряпкой, затирают швы.

4) Квадратным или прямоугольным делаем сечение трубы (поперечное). Форма вашей трубы влияет на уровень сопротивлений в дымоходе (гидравлических). Также это является условием сохранения и создания нужной тяги. Круглая форма сечения также является оптимальной, но создать такую форму с помощью кирпичной кладки очень трудно.

5) Избегаем наклонных дымоходов в процессе изготовления трубы, потому что дополнительное сопротивление воздуха возникает в местах поворота. Но если же никак без поворотов, то их нужно сделать под углом 60 градусов. Также не делайте трубу большого диаметра, так как газы будут быстрее остывать в этой трубе и эффективность отопления будет ниже.

6) Над крышей на толщину единственного кирпича выкладываем стенки дымохода печной трубы, но не стоит забывать о оголовнике и коньковом навесе. Оголовник лучше всего сделать без карниза, ведь ветер должен отлично обдувать его и поэтому такое решение позволит лучше отводить газы. Верхнюю часть печной трубы из кирпича своими руками кладут на песчано-цементном растворе.

Печная труба из кирпича своими руками очень сложный и ответственный момент, поэтому нужно отнестись к этому очень серьезно, а лучше доверить это дело специалистам.

Источник-Построй Дом Сам

Дымоход из кирпича, осваиваем самостоятельно профессию печника

Среди всего многообразия современных строительных материалов, из которых можно построить дымоход, кирпич продолжает сохранять свою популярность. Как говорится – «классика всегда в моде».

Многие люди боятся самостоятельно выполнять кладку печной трубы и обращаются к специалистам, но в этой статье мы бы хотели поговорить о том, как сложить дымоход из кирпича своими руками. И надеемся, что после прочтения, эта задача не покажется такой уж невыполнимой.

Особенности

Так как сложить из кирпича дымоход несколько сложнее, чем установить готовые сегменты труб, нужно понимать, в чём плюсы и минусы такой конструкции. Это позволит чётко понять, нужно ли такое сооружение в доме.

Достоинства

1. Долговечность. При регулярном уходе, кирпичный дымоход прослужит значительно дольше, чем любой другой.
2. Эстетичность. Внешний вид кирпичной кладки может стать дополнением к стилистике интерьера.
3. Устойчивость к высоким температурам. Глиняный кирпич выдерживает до 800 С 0, а шамотный до 1000 С 0.
4. Высокий КПД. Кирпич, значительно дольше сохраняет набранное тепло, чем другие материалы.

Недостатки

1. Цена кирпичного дымохода довольно высокая, даже если он построен самостоятельно.
2. Сложность монтажа. Выполнить кирпичную кладку гораздо сложнее, чем собрать дымоход из готовых сегментов.
3. Существует определённая сложность в регулярной чистке. Поэтому важно предусмотреть в конструкции несколько технических окон.
4. Если кирпичный дымоход со временем начал разрушаться, его довольно сложно перестроить или отреставрировать.

Что нужно знать о кирпичных дымоходах

Бытует расхожее мнение, что дымоход для печей из кирпича имеет сложное устройство, которое просто невозможно изготовить, не имея определённых навыков. Скорее всего, этот слух распространили печники, чтобы не остаться без работы, так как в конструкции нет ничего сложного и непонятного, главное, чётко следовать инструкции и не пропускать ни один нюанс.

Главная цель любого дымохода – это отведение газов, возникающих в результате горения топлива. А значит, он должен соответствовать следующим параметрам:

• Не в зависимости от высоты дома, длина трубы должна быть не менее 5 метров. Это необходимо для качественной тяги.
• В местах прохождения через межэтажные перекрытия и крышу, должна быть изготовлена дополнительная термическая защита.
• Чем меньше на внутренней стороне канала потёков раствора и выступов кирпича, тем меньше сажи будет наседать на стенах.
• Полная герметичность по всей длине трубы. Даже при самом маленьком отверстии, в доме постоянно будет запах дыма.

Кирпич для дымохода

При строительстве дымоходов, не допускается использование пустотных и легковесных кирпичей, они менее устойчивы к высоким температурам и могут дать трещины. Оптимальным вариантом считается шамотный кирпич, но можно использовать и глиняный-цельный.

Раствор для кирпичной кладки

Из-за постоянного перепада температуры в дымоходе и печи, а также для плотной герметизации, при строительстве необходимо использовать несколько видов растворов. Пропорции и компоненты указаны на схеме ниже:

Добавление воды индивидуально для каждого раствора и определяется – «на глаз».

Строительство

Дымоходы для разных приборов немного отличаются на начальном этапе, об этом мы поговорим чуть ниже. Конструкция же трубы при любом варианте будет идентичной.

1. Надсадка. Начальная часть дымохода, которая строится, не доходя примерно 6 рядов до потолочного перекрытия.
2. Распушка – расширяющаяся часть дымохода в месте прохождения через перекрытия. Часто это элемент пропускают, ограничиваясь прокладкой слоя базальтовой ваты или делая цементный фартук.
3. Стояк. Прямая часть до кровли.
4. Выдра. Постепенное утолщение, начинающееся под кровлей и выступающее примерно на 9 рядов кирпичей. Это самый сложный участок дымохода, так как выдра должна увеличить толщину трубы примерно на полкирпича, при этом внутренний канал должен оставаться прямым.
5. Зонтик завершает конструкцию и защищает дымоход от попадания осадков.

Каминный дымоход

Дымоход над мангалом

Дымоход для барбекю из кирпича, должен сужаться над топкой примерно в два раза. Это препятствует образованию сильной тяги и не даёт разгораться огню больше положенного.

Дымоход печи камина

Дымоход из кирпича для печей, выглядит как ровная шахта с несколькими технологическими окнами для чистки и подключения колена. Эта конструкция, как правило, не имеет дополнительных заслонок тяги, так как они располагаются на колене или самой печи.

Самое важное при подключении печи камина к кирпичному дымоходу – это качественная герметизация колена.

Заключение

Как видно, дымоход из кирпича своими руками, не такая уж и сложная задача. Конечно, для его строительства желательно иметь хоть какие-то навыки. Но даже если их нет, следуя советом в этой статье можно смело браться за дело. А для того чтобы избежать самых частых ошибок и наглядно понять, как строят дымоход, можно посмотреть видео в этой статье

Дымоходы для вашего дома:

Кирпичная труба – характеристика и процесс возведения

Если обратить внимание на частные дома, расположенные вокруг вас, в большинстве из них дымоход изготовлен из кирпича. Кроме того, они отлично зарекомендовали себя и для саун, а также для других построек, где для отопления используют печи, котлы и камины. Ниже мы расскажем, что представляет собой кирпичная труба для дымохода, как ее сделать, а также дадим полезные рекомендации профессионалов.

Но, перед этим необходимо напомнить, что получить максимальную отдачу от конструкции можно только при соблюдении определенных правил ее строительства. В противном случае дым начнет поступать в помещение, а не выходить из него.

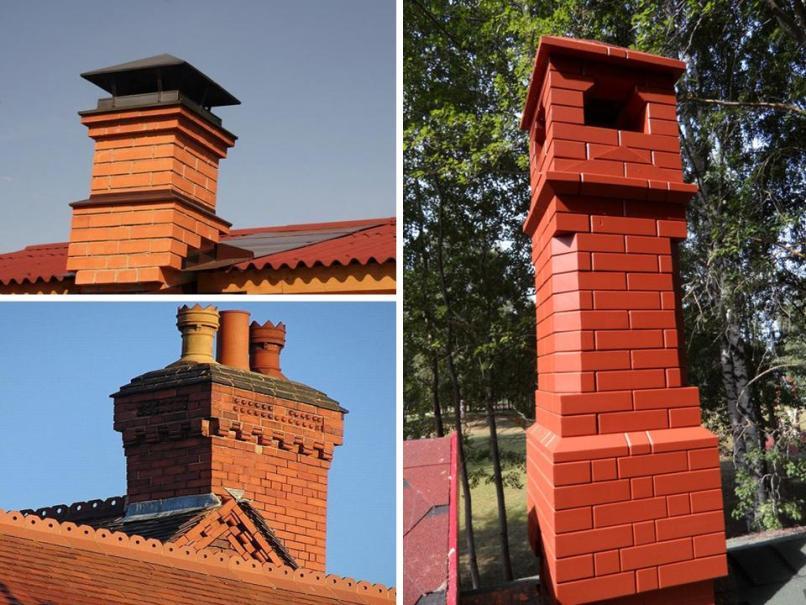

Кирпичный дымоход

Помимо привлекательного внешнего вида, дымоход из кирпича обеспечивает отличную тягу, благодаря чему горение дров происходит эффективнее, и в помещении становится намного теплее.

Но чтобы добиться такого эффекта, печная труба должна быть правильно возведена, со строгим соблюдением плана и схемы порядовки. Готовую конструкцию важно надежно защитить от негативного влияния погодных и механических факторов.

Для этих целей отдельно изготавливается или покупается железный колпак.

Преимущества и недостатки

Создать уют и комфорт в частном доме невозможно без кирпичных печей.

Однако их обустройство тоже важно тщательно продумать, и здесь немаловажное значение имеет то, как выложена дымоходная труба из кирпича.

На современном строительном рынке популярностью пользуются металлический дымоход-сэндвич, однако для его обустройства понадобится больше финансовых затрат. Основными достоинствами кирпичной трубы являются:

• продолжительный срок эксплуатации;
• красивый внешний вид;
• надежность;
• возможность выложить самостоятельно;
• недорогостоящий ремонт.

Однако прежде чем построить кирпичный дымоход своими руками, важно подробно ознакомиться с недостатками, среди которых значимыми считаются:

Перед возведением конструкции нужно составить чертеж.

• Большой вес конструкции. Если дом старый, со слабым фундаментом и крышей, выкладывать кирпичную трубу будет рискованно, потому как основное строение может не выдержать такой нагрузки и начать разрушаться.
• Продолжительный срок возведения. В отличие от железной сэндвич-трубы, для нормального функционирования кирпичного дымохода сначала составляются чертежи и схема кладки, после закупается материал, а порядовка тоже формируется и высыхает не за один день.
• Прямоугольное сечение трубы. Чтобы тяга была хорошей, отверстие рекомендуется формировать круглой формы. Однако устройство дымохода предполагает формирование прямоугольного колодца, из-за чего образуются завихрения, негативно влияющие на процесс горения.
• Быстрое накопление сажи. Внутренние стенки вытяжной трубы из красного кирпича отличаются шершавостью, из-за чего перегоревшие частички больше задерживаются на поверхности газоходов.

Выводы и полезное видео по теме

Чтобы представить, как происходит процесс установки дымоходов различных типов, предлагаем полезные и информативные видеоролики, снятые мастерами-умельцами.

Кирпичный дымоход своими руками:

Этапы установки керамического дымохода марки TONA:

Советы по монтажу сэндвич-дымохода:

Строительство дымохода для газового котла, печи или камина – ответственное занятие, требующее специального разрешения, составления проекта и профессиональных навыков. Если вы не уверены в своих силах, поручите установку трубы специалистам, которые выполнят работы с учетом всех норм и требований.

Если вам уже приходилось самостоятельно возводить дымоход или вы являетесь экспертом в этом деле, пожалуйста, поделитесь своим опытом и знаниями с нашими читателями. Расскажите о нюансах строительства дымохода в расположенном ниже блоке.

Упрощенный тип

Этот вид дымохода без выдры. Не имеет он и распушки. Для укрепления конструкции в дымоходе, точнее, по его периметру, делают рамку. Используя резьбовые соединения, рамку прикрепляют к дымоходу. Проследите, чтобы она была прикреплена на уровне потолка. Потом ее фиксируют. Фиксация проводится к балкам перекрытия. Зафиксировать рамку можно пластинами из металла. Также для этой процедуры можно использовать строительную арматуру. Что именно вы выберите, не столь важно. Главное, чтобы дымоход был прочным и не шатался. Чтобы провести герметизацию, используют металлические листы.

В канавку вкладываются защитные фартуки. Перед этим их сгибают. Плоскости канавки в этом случае прорезанные. Чтобы влага не попала, все места прилегания обрабатывают герметиком. Какой именно будет герметик – неважно.

Проход упрощенного дымохода сквозь крышу

Если берете для кладки уже использованный кирпич, проштукатурьте внутренний канал. Поверхности должны быть гладкими.

Какая именно конструкция наиболее подходит для вашего помещения, думайте сами. Можете проконсультировать со специалистом.

Только вам решать доверите ли вы строительство профессионалу, или будете обустраивать дымоход из кирпича своими руками. Но в любом случае изделие должно получиться надежным и безопасным, чтобы эффективно выполнять свои функции.

Рекомендации по технике безопасности

Опорная площадка и переходник в виде тройника.

При выводе дымохода сэндвич трубы через деревянную стену нужно соблюдать технику безопасности.

Советы:

• Чтобы была правильная направленность тяги, стыки изолируют жароустойчивыми герметиками.
• При выводе дымохода через стену в деревянном доме на пересечении трубы со стеной возникает вероятность воспламенения в результате перегрева. Для предотвращения пожара советуют увеличивать на стыках толщину теплоизоляционного материала.
• Крепят трубу к стене с помощью хомутов, установленных на расстоянии друг от друга не более 100 см.

При соблюдении всех норм противопожарной безопасности можно выводить дымоход через стену даже в домах из материалов с малой устойчивостью к воздействию огня и высоких термических нагрузок.

Установить дымоход через стену может даже новичок в строительстве. Лучшим теплоизоляционным материалом является каменная, базальтовая вата. Очень важно правильно выполнить расчеты всех параметров, и только после этого приступать к монтажу. Безопасность постройки и ее владельцев зависит от соблюдения всех правил по установке дымохода.

Требования к установке

В правильно выполненном дымоходе должна быть исключена вероятность возгорания и обеспечен 100% дымоотвод из котла в место, где отравление угарным газом исключено. В этом заключается смысл всех требований:

• Тяжелая кирпичная конструкция должна стоять на мощном фундаменте или прочном перекрытии из железобетона.
• В канал, расположенный в несущей стене, обязательно вставить гильзу.
• Рекомендуется котельную построить рядом с домом или использовать наружный дымоход для газового котла.
• Трубу необходимо построить вертикально, разрешенное отклонение не более 0,1°.
• Горизонтальные каналы следует делать с уклоном не менее 0,01°, они не должны суммарно превышать 3 м, длина каждого — не более 1 м.
• В месте колена устанавливают люк для чистки.
• Часть трубы снаружи дома следует утеплить.
