Дорожный лоток водоотводный бетонный: разновидности и основные типоразмеры

Особенности монтажа водоотводных лотков

Точка сброса воды должна находиться в нижней точки линии и конечно же обязательно нужно продумать вариант присоединения к канализационной трубе при помощи переходников и стыковочных модулей.

Отводящую трубу лучше углубить ниже отметки промерзания грунта, как показывает практика, это не менее 100 сантиметров от земли. Тогда система не позволить замерзнуть воде в пескоуловителе и весной система водоотвода будет готова к работе.

Особенно этот прием хорошо работает на точечных дождеприемниках, установленных под водосточными трубами. Чтобы вода не разбрызгивалась при традиционном способе установки, необходимо установить водосток на минимальной высоте (чтобы можно было достать решетку и вынуть корзину из мусоросборника). Для стандартного дождеприемника существует следующий способ подключения и решетка выполняет дополнительную функцию (сбор воды).

Виды лотков с решеткой

Бетонные лотки изготавливаются из железобетона и имеют П-образное, треугольное или трапециевидное сечение. Оснащены плоским дном, которое обеспечивает конструкции устойчивое положение в любой местности. Основная часть конструкции выполнена из стальной проволоки, на которую направлена основная нагрузка. По форме конструкции лотки бывают:

• круглые;
• квадратные;
• прямоугольные;
• трапециевидные.

По функциональности они не отличаются, но стоит отметить, что в круглом желобе не происходит скопления мусора, так как в нем нет углов.

По пропускной способности лотки разделяются на:

1. Гаражные – невысокие (до 10 см) маловместительные конструкции, которые используют только в частном случае.
2. Коттеджные – достигают 15 см, поэтому более эффективны.
3. Дорожные – глубина больше 19 см, ширина больше 16. Даже при превышении нормы нагрузки не теряет свою эффективность. Удобны в дорожном строительстве, так как выдерживают постоянную нагрузку.
4. Канальные – имеют наибольшее рабочее сечение, глубина 30-60 см, ширина – 30 см. Обладают наибольшей эффективностью, поэтому используются для железнодорожных путей, болотистых почв и суглинков. Продаются без фильтрационной решетки, так как обходятся без нее.
5. Телескопические – производятся различной формы, подходят для участков, находящихся под уклоном. Высокоэффективны при большом потоке воды.

Любой вид лотка с различным DN можно найти на нашем сайте.

Водоотводы, в зависимости от производителя, имеют свою серию. Она показывает особенность трубы данного производства. Некоторые из них выполняются с дополнительными металлическими уголками, для выполнения большей нагрузки. Другие подходят только для частного пользования.

Заказать композитные лотки

Узнать цену

Осуществляем доставку продукции. Условия заказа можно уточнить по телефону +7 (495) 775-46-94.

Определение:

Водоотводные (дренажные) лотки из ПКМ предназначены для сбора и отвода воды с проезжей части магистралей и проезжей части, прокладки на пролетных строениях искусственных сооружений, пешеходных зон, тротуаров. Комплектуются с дренажными решетками.

Отличия стеклопластиковых лотков водоотвода от пластиковых, железобетонных, чугунных и оцинкованных

Долговечность (срок эксплуатации до 50 лет)

Стойкость к воздействию агрессивных сред

Широкий диапазон рабочих температур (от -60 °С до +45°С;)

Малый вес по сравнению с бетонными лотками

Коррозионная стойкость

Высокая прочность

Быстрый монтаж

Возможность окрашивания в массе

Возможности изготовления:

Компания-производитель «НЦК» изготавливает легкие водоотводные лотки из ПКМ различных модификаций (в зависимости от назначения и способа крепления). Также ООО «НЦК» имеет возможность изготовить ливневые лотки высокого качества из ПКМ по КД Заказчика или разработать проект системы водоотведения с нуля.

Стеклопластиковые водоотводные лотки соответствуют классу нагрузки диапазона А15-F900 согласно стандарту EN1433. Длина, ширина и высота лотков обговаривается со специалистом.

Преимущества заказа в НЦК Собственное производство Доставка по Москве Дилеры по всей России Конкурентные цены Продукция по ГОСТу

Каталог композитных лотков MONSTERLOT™ Наименование модификации (с комплектующими) Характеристики Изображение 1. Водоотводные лотки для установки на мостовое полотно и путепроводы: Monsterlot 0,06 м² Правый / левый Композитный водоотводный лоток Monsterlot 0,065 м² Правый / левый Композитный водоотводный лоток Monsterlot 0,07 м² Универсальный Композитный водоотводный лоток Monsterlot 0,08 м² Универсальный Композитный водоотводный лоток Monsterlot 0,07 м² Универсальный Композитный водоотводный лоток Monsterlot 0,19 м² Универсальный Композитный водоотводный лоток 2. Водоотводные лотки для установки на насыпи: Monsterlot 0,073 м² Универсальный Купить композитный лоток Monsterlot 0,23 м² Универсальный Купить композитный лоток

Водоотводные Купить Установка Композитные Лотки для отвода воды Производство Дорожные Стеклопластиковые Водоотводной лоток из композитных материалов Лотки из стеклопластика Лотки стандартные Лотки промышленные Разработку композитных лотков

Особенности монтажа ливневого водоотвода своими руками

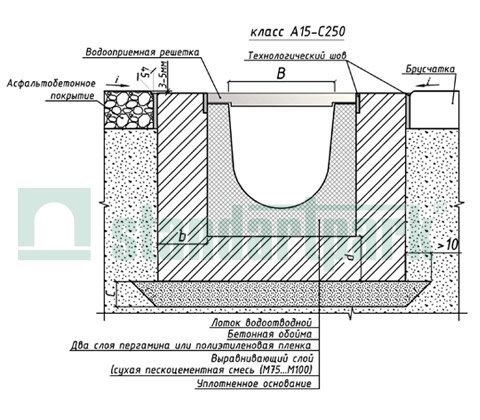

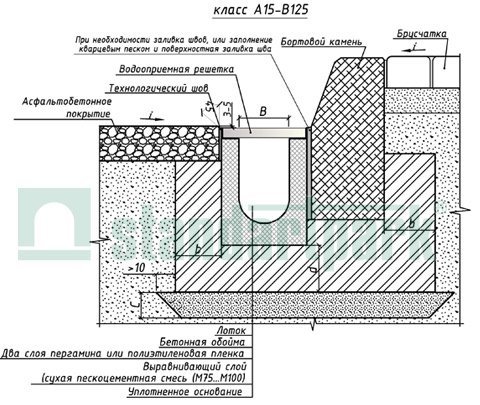

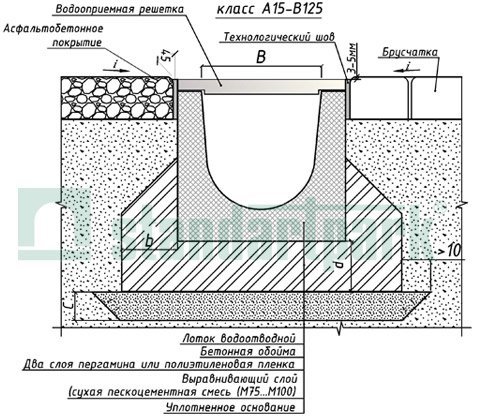

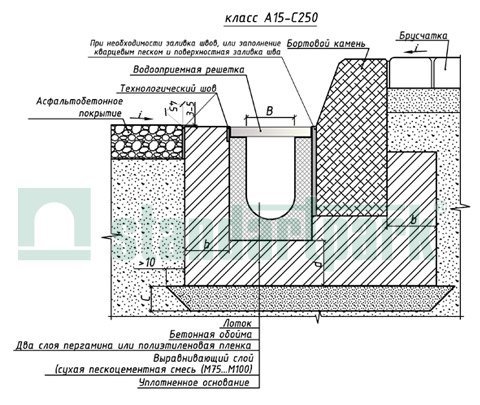

Монтаж ливневой системы можно выполнить своими руками. Для этого сначала потребуется подготовить основу для размещения лотков.

1. В качестве основы используется слой песка и гравия, который может достигать двадцати сантиметров, и бетонное основание.
2. Толщина бетонной основы зависит от той нагрузки, которая будет воздействовать на всю систему. Рекомендуется использовать бетон марки В25.

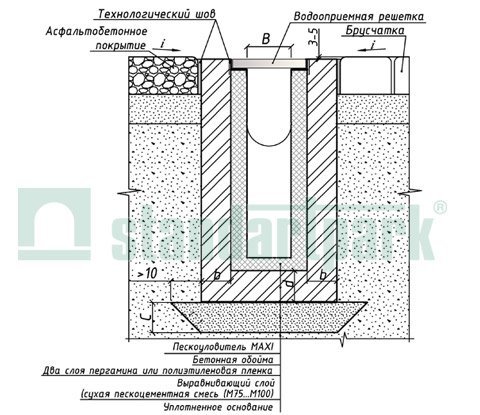

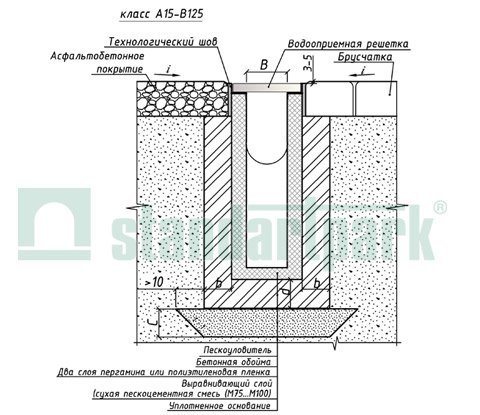

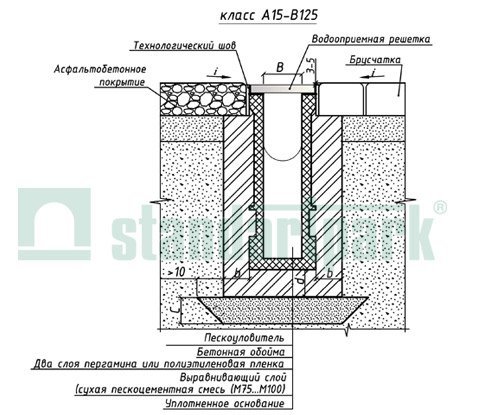

3. После того, как основание подготовлено, нужно установить пескоуловитель или канал с вертикальным сливом. Они располагаются на конечном участке всей трассы.
4. Затем с помощью шнура отмечается линия укладки лотков.

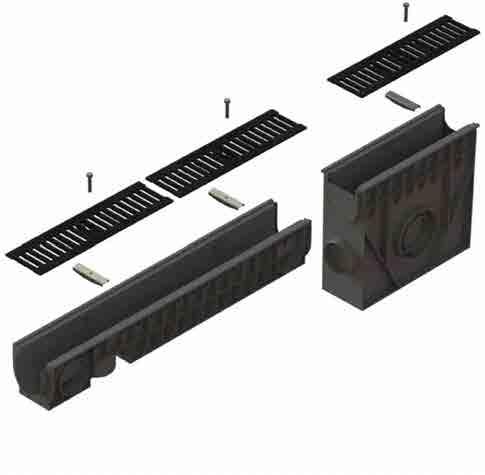

5. На следующем шаге необходимо подготовить лотки и решётки. Перед закреплением решёток обязательно очистите место, к которому они будут крепиться.
6. После этого решётки нужно закрепить на лотках, а лотки соединить друг с другом.
7. На следующем этапе лотки требуется установить на подвижный бетон. Необходимо учесть, что торцевая часть лотков, имеющая выпуклую форму, должна располагаться в сторону движения воды.
8. Выполните монтаж всех остальных элементов ливневой системы и затем осуществляйте заливку стенок водоотвода.

В процессе бетонирования также нужно зафиксировать шов, который находится между лотком и основанием из бетона.

Для этого можно использовать либо битум, либо герметик.

В том случае, если поверхность после установки водоотвода будет заасфальтирована, решётки перед выполнением работ необходимо закрыть плотным материалом.

Оптимальным уклоном для отвода стоков считается два сантиметра на каждый метр лотка.

Как сделать ливневую канализацию частного дома Видео

Монтаж и установка

Конструкция водоотводных лотков позволяет в процессе укладки выстраивать на основе унифицированных элементов единую водоотводную систему. При этом отдельные ее компоненты могут предназначаться для сбора и транзита сточных вод, а другие для отвода влаги в канализационный коллектор или к месту предусмотренного слива. Процесс установки железобетонных блоков реализуется на заранее подготовленную поверхность, которая подлежит выравниванию и уплотнению.

Для исключения просадок грунта и изменения положения формируют подушку из щебня или песка, устанавливают специальные закладные. Плотность монтажа достигается за счет минимизации деформационных швов. В процессе проведения монтажных работ строповка изделий осуществляется за специальные проушины с использованием спецтехники и грузоподъемных механизмов. На финальной стадии лотки могут накрываться плитами, либо решетками в соответствии с проектной документацией. В ряде случаев лотки эксплуатируются в открытом виде.

Для обеспечения герметичности водоотводных каналов после соединения лотки обрабатываются при помощи гидроизоляционных покрытий. В местах соединений и деформационных швов элементы соединяются и вскрываются битумными мастиками, исключающими протекания.

Водоотводные лотки

Водоотводные лотки используются в системах поверхностного водоотвода для отведения талых и дождевых вод на дворовых территориях, автозаправочных станциях, стадионах, автостоянках, а также во многих других местах при отсутствии интенсивного движения автотранспорта. Часто водоотводные лотки используют в зонах промышленной застройки (как правило они осуществляют водоотвод по периметру зданий), а также на территориях коттеджных поселков и дачных кооперативов.

Водоотводные лотки изготавливаются из тяжелого бетона, они очень прочны и долговечны, отлично справляются с воздействием агрессивных дорожных солей, щелочей. Все вышеперечисленное существенно повышает срок службы системы водоотвода в целом.

Нашим заводом изготовляется четыре вида водоотводных лотков: лоток Л-1-7, лоток Л-2-7, его вдвое увеличенная по длине копия лоток Л-3-7 и конечно же водоотводной лоток Л-300.

Как говорилось выше, данные лотки используются в системе ливневого (поверхностного) водоотвода. Они удерживают грунт и фундаменты от размытия и других разрушений.

Важно

В каждом конкретном случае необходимое сечение и внешние размеры водоотводных железобетонных лотков назначаются на основе предварительных гидравлических расчетов.

Здесь учитываются такие факторы, как назначение объекта, расчетная пропускная способность, химический состав отводных вод, и самое главное — категория нагрузки.

При подготовительных работах по установке водоотводных лотков Л-1-7, Л-2-7, Л-3-7 и Л-300 происходит разбивка трассы будущей системы водоотведения, разметка всех мест установки лотков, сливных канализационных колодцев.

Непосредственно монтаж лотков Л-1-7, Л-2-7, Л-3-7 и Л-300 производится по сырому бетону, начиная с самой высокой точки и далее вниз по уклону. Далее происходит бетонирование лотков с двух сторон. Лотки Л-3-7, Л-300, в отличие от лотков Л-1-7 и Л-2-7 бетонируются на всю высоту боковой стенки.

Стыки между лотками заполняются цементным раствором. Любое примыкающее к водоотводным лоткам покрытие обязано быть на 3..5 мм выше установленных на них решеток.

Лотки Л-1-7, Л-2-7, Л-3-7, Л-300 получили свою популярность за неплохую пропускную способность, стойкость к внешним нагрузкам, оптимальную стоимость. Мы предоставляем потребителю высокое качество наших водоотводных лотков.
