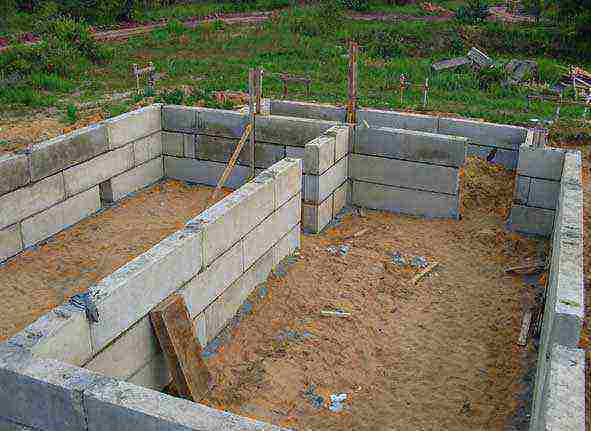

Цокольный этаж из блоков ФБС – быстро, надежно, долговечно

Что такое ФБС?

Фундаментные блоки (ФБС) представляют собой специальный стройматериалы, имеющие форму параллелепипеда. Важно заранее определить, какая нагрузка будет возложена на них, так как от этого будет зависеть размер блоков. В процессе монтажных работ пазы на торцевых частях блоков заполняются специальным раствором. В настоящее время железобетонные блоки фундамента используется в строительстве весьма широко: для устройства стен в многоэтажных домах, в том числе и с переменной этажностью, в подвальных помещениях, а так же для сплошных ленточных фундаментов. Узнать больше про параметры фундаментных блоков ФБС вы сможете тут.

Блоки ФБС применимы в любом строительстве в широком климатическом поясе. Это объясняется тем, что блоки железобетонные фундаментные имеют широкий ассортимент типоразмеров, а в процессе их производства возможно добавить в бетон различные добавки. Они не теряют своих свойств в морозы и в условиях повышенной влажности. Монолитный фундамент более зависим от внешних, в том числе, погодных условий.

Виды блоков ФБС

Согласно ГОСТу, конструкции этого типа могут быть:

Армированными и неармированными. Последние встречаются чаще. Армированные блоки считаются более прочными и нередко изготавливаются на заказ.

Разными по размерам. Длина блоков ФБС варьируется от 380 до 2380 мм, ширина — от 240 до 2800 мм. Высота конструкций составляет, как правило, 220-600 мм.

Изготовленными из разных видов бетона. Существуют блоки из тяжелого, силикатного или керамзитового бетона.

Производители предлагают также два особых вида блоков ФБС — пустотные и с вырезами. Первые используются при возведении стен, вторые — для прокладки внутренних коммуникаций.

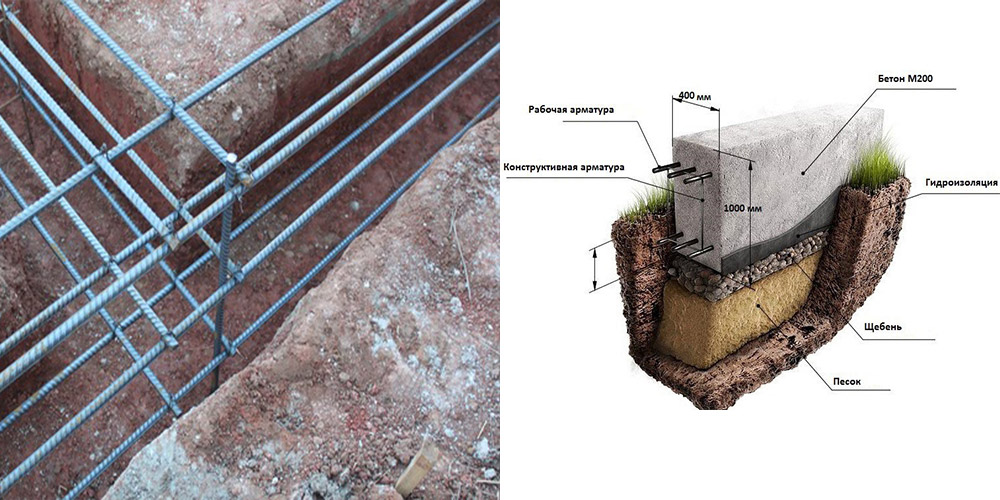

Общее описание ленточного фундамента

Img by DeFries — flickr

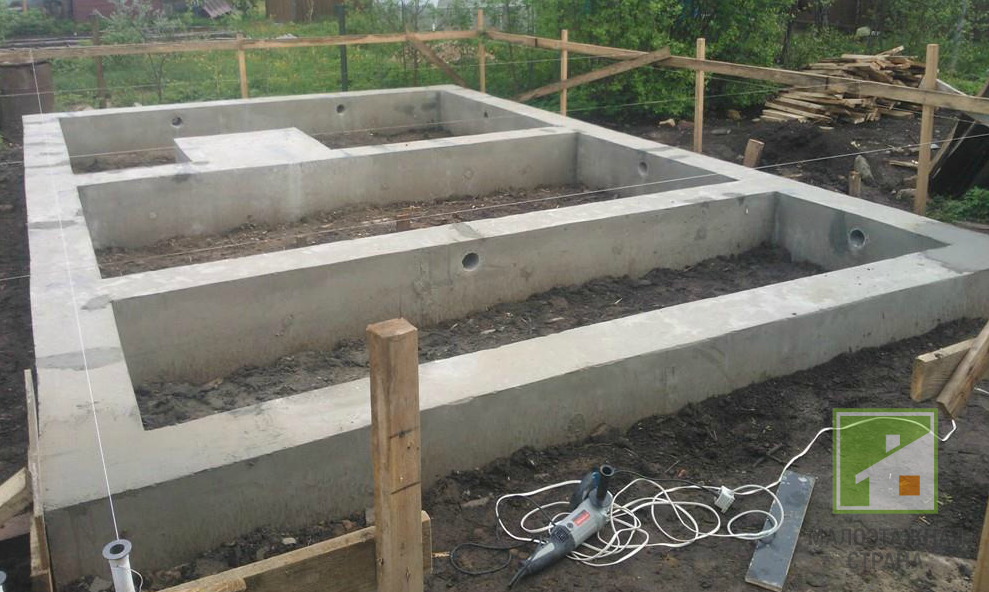

Ленточный фундамент устраивают по периметру всего дома, включая внутренние несущие стены. Это наиболее распространенный вид фундамента, однако сопровождается относительно большим объемом земляных работ, высоким расходом основного материала, и в большинстве случаев необходимостью применения опалубки. Обычно такой фундамент используется при строительстве домов из тяжелых материалов (кирпич, бетон, камень), с железобетонными перекрытиями, в случаях обустройства подвальных помещений. Но из-за простоты технологии этот фундамент очень часто применяется в малоэтажном частном строительстве как жилых домов, так и подсобных хозяйственных построек.

Кроме того, ленточный фундамент отлично справляется со своей задачей и в случаях угрозы неравномерной усадки. Обычно такие ситуации возникают на участках, состав грунта которых неоднороден по площади, например, часть площади суглинок, а часть — песчаный грунт.

Ленточный фундамент позволяет обустроить подвальные помещения. В таких случаях стены фундаменты будут выполнять роль стен подвала. Однако, возможность строительства подземных помещений обуславливается свойствами грунта земельного участка, а также уровнем грунтовых вод. Кроме того, ленточные фундаменты отлично подходят для домов со сложной конфигурацией.

Срок службы ленточного фундамента зависит от используемого материала: кирпичные — 30-55 лет, сборные бетонные — 50-80 лет, монолитные бетонные и бутовые — до пары сотни лет. Однако цифры эти условные и очень многое зависит от качества самого материала (бутовые и кирпичные фундаменты) и качества используемого при кладке раствора.

Конструктивные особенности и виды блоков

Блоки для сборных фундаментных оснований изготавливают из тяжелых и средних бетонов. В стандартном исполнении это изделия прямоугольной формы, но для укладки нижнего ряда ленточного фундамента (преимущественно на влажных грунтах) могут использоваться панели подушечного типа – трапециевидные, с увеличенной площадью опоры.

Из верхней грани блока выступают закладные проушины для перемещения при помощи подъемного крана. Металлические петли срезают после установки панели на место.

Изделия классифицируются по конфигурации, наличию армирования, типу бетона. Производители выпускают:

• ФБС – сплошные панели без армирования, подходят для обустройства фундаментных оснований высотных сооружений, строительства цокольных этажей;
• ФБП – пустотелые бетонные блоки для фундамента, они служат несъемной опалубкой при возведении стен эксплуатируемых подвалов, для строительства объектов промышленности (в ходе монтажа конструкций пустоты заливают раствором, предварительно установив арматуру);

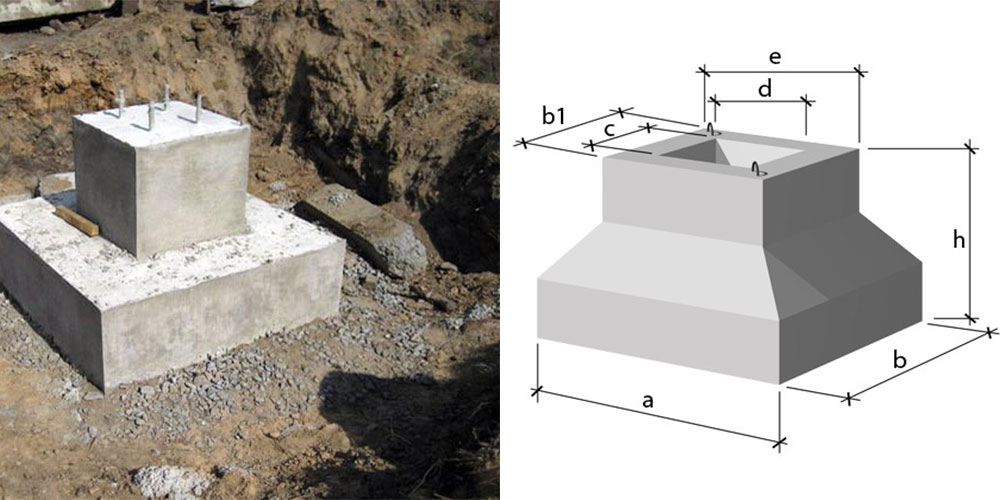

• Ф – железобетонные (с армированием) полнотелые бетонные блоки под фундамент;
• ФЛ – фундаментные подушки, предназначенные для монтажа оснований ленточного типа;
• БФ – высокопрочные блоки из тяжелого бетона, рассчитанные на повышенные нагрузки;
• ФБВ – полнотелые блоки, у которых предусмотрена продольная выемка для прокладки коммуникаций, монтажа перемычек.

При выборе элементов для сборки фундамента, следует обратить внимание на маркировку материала. Она содержит следующую информацию: тип блока, габариты, тип бетона.

Плотность бетона зависит от марки цемента, вида наполнителя и т.д. Данная характеристика напрямую влияет на вес изделия, его прочность на сжатие. Фундаментные блоки изготавливают из бетона трех типов:

• Т – тяжелый. Изделие характеризуется максимальной плотностью и способностью выдерживать высокие нагрузки, морозостойкостью.
• С – силикатный. Имеет среднюю плотность и соответствующие эксплуатационные характеристики.
• П – пористый. Использование керамзитового наполнителя позволяет получить блоки с относительно небольшим весом. Они менее прочны, но дешевле и требуют меньших вложений в транспортировку.

Все о блоках ФБС

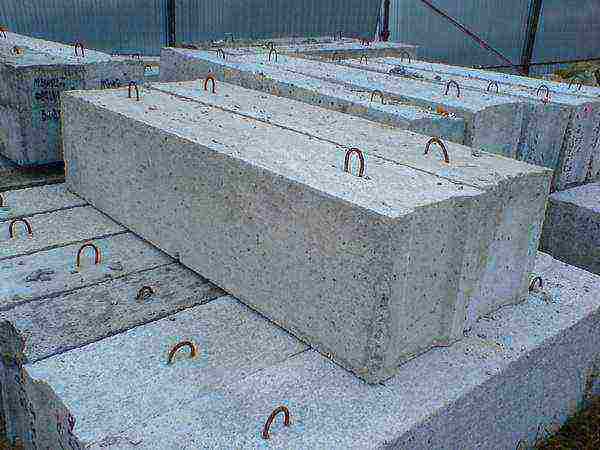

Блоки ФБС

Для устройства стен подвалов, цокольных этажей, техподполий и фундаментов, находящихся ниже уровня земли, применяют сборный железобетон, а именно, фундаментные блоки сплошные (ФБС). Они представляют собой неармированные бетонные прямоугольные элементы различных размеров. Металл в них присутствует только в качестве монтажных петель (по 2 штуки на единицу).

По торцам блоки имеют выемки (замки), благодаря которым осуществляется монолитное соединение отдельных элементов в единую цепь. При монтаже боковые пустоты между блоками заливают бетоном и при необходимости армируют отдельными стержнями.

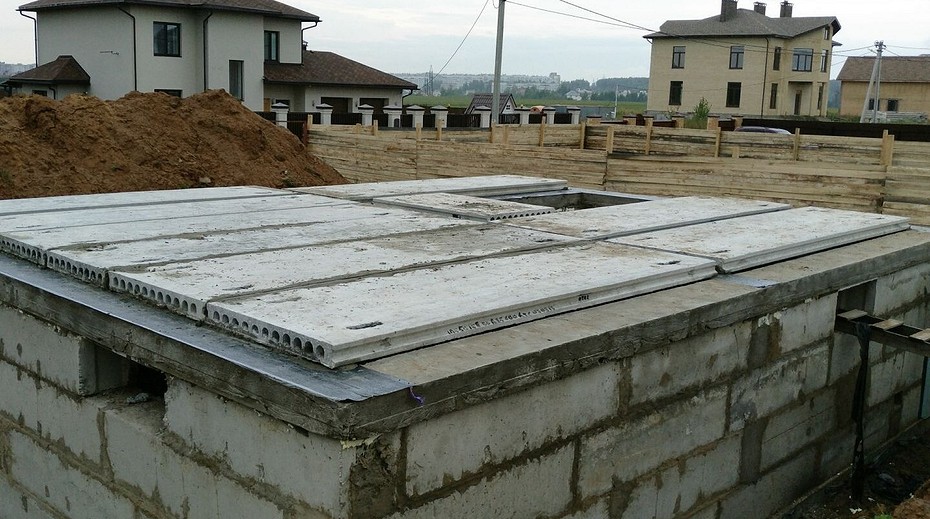

Плюсы и минусы цоколя из ФБС

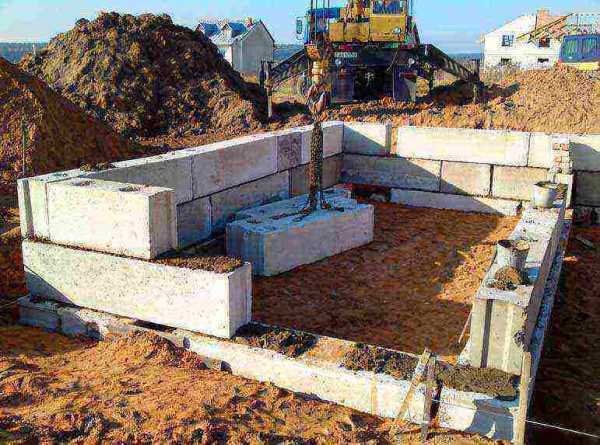

Монтаж ФБС

Если вы стоите перед вопросом, что лучше выбрать – монолит или ФБС для цокольного этажа, то предлагаем рассмотреть для начала положительные свойства блоков.

• Высокая прочность позволяет монтировать на фундамент из ФБС дома любой этажности (от 1 до 10!).
• Морозостойкость.
• Долговечность.
• Устойчивость к образованию и действию микроорганизмов.
• Геометрическая точность размеров и ровность боковых поверхностей блоков позволяет быстро и аккуратно смонтировать фундамент, уменьшит расходы на подготовку основания под гидроизоляцию и отделку.
• Сокращение сроков строительства по отношению к монолиту в несколько раз. 3 монтажника смогут возвести цокольный этаж за 2–3 дня.

Конечно, нужно сказать и о недостатках применения ФБС, их не много, и определяются они в основном финансовым положением владельца.

Производство блоков

• Стоимость блоков довольно высока. Если для уменьшения расходов бетон для монолита можно замешивать своими руками, то с ФБС это не получится. Блоки изготавливаются в специальных формах с вибрированием на стендах.
• Для монтажа блоков потребуется привлечение спецтехники, а это значительные затраты.
• Бытует мнение, что на стыках блоков не всегда удается достичь необходимой герметичности. Особенно это касается фундаментов (см. Фундамент цокольного этажа из ФБС: все конструкционные варианты), возводимых во влажном климате или при высоком уровне грунтовых вод.
• Этот недостаток, если имеет место быть, легко компенсируется хорошей, качественной гидроизоляцией. Кстати, монолит так же придется защищать от влаги, потому что бетон обладает некоторой степенью влагопоглощения.
• Если подсчитать полную стоимость цокольного этажа из монолитного железобетона, то навряд ли он обойдется дешевле, чем ФБС. А уж по срокам строительства блокам вообще равных нет.

Размеры ФБС

Размеры ФБС

Типоразмеров ФБС достаточно много, из них можно выбрать именно те, которые оптимально подойдут для вашего строительства.

Представляем таблицу самых востребованных размеров блоков:

Маркировка блоков понятна и дает полное представление об их размерах, но в дециметрах. Для удобства мы сразу переводим их в миллиметры. Например, ФБС 24.3.6 обозначает, что перед вами фундаментный блок сплошной длиной 2400 мм, шириной 300 мм и высотой 600 мм.

Из таблицы видно, что длина и высота блоков имеют допуски -20 мм, которые добираются раствором при монтаже. Заливаются блоки из бетона М7.5,это довольно высокая марка, обеспечивающая прочность и долговечность элементов.

Важно! Если вы задумали строительство цокольного этажа из блоков ФСБ, то специалисты рекомендуют изначально закладывать в проект размеры дома, исходя из габаритов блоков. В противном случае, некратные расстояния между блоками придется дополнительно монолитить бетоном.

Как правильно выбрать блоки для цокольного этажа

Выбор блоков

Стены цоколя являются одновременно и основанием всего здания, поэтому к ним применяются те же требования, что и к ленточным фундаментам. И здесь основным решающим фактором при выборе ширины блоков является толщина стен, а также последующие отделочные работы.

• При строительстве дома с облицовкой, ширина блоков должна быть минимум на 100 мм шире основной стены. Это делается для удобства отделки фасада, чтобы было, на что опереть облицовочный кирпич, утеплитель и прочее.
• Если дом строится из кирпича, и отделка не потребуется, то блоки можно брать меньше или равно ширине стен дома. Не надо бояться, что меньшая толщина ослабит фундамент, заложенная проектная прочность ФБС может легко выдержать нагрузку от 10-ти этажного здания.

Виды устройства стен

• При утеплении цоколя снаружи к его ширине, как правило, добавляется 50–100 мм. Чтобы защитить утеплитель от проникновения влаги сверху, над ним должен быть козырек. Обычно утепление подводят под кирпичную кладку, выступающую над цоколем на 100–150 мм. Или по периметру устанавливают специальный слив из оцинкованного металла или пластика.
• Для кирпичной или пено-, газобетонной кладки специалисты рекомендуют приобретать блоки шириной 600 мм (это обуславливается значительной толщиной кладки), а для бруса или стеновых железобетонных панелей будет достаточно ФБС шириной 300 мм.

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта (именуемая далее по тексту ТТК) — комплексный организационно-технологический документ, разработанный на основе методов научной организации труда для выполнения технологического процесса и определяющий состав производственных операций с применением наиболее современных средств механизации и способов выполнения работ по определённо заданной технологии. ТТК предназначена для использования при разработке Проектов производства работ (ППР) и другой организационно-технологической документации строительными подразделениями. ТТК является составной частью Проектов производства работ (далее по тексту — ППР) и используется в составе ППР согласно МДС

1.2. В настоящей ТТК приведены указания по организации и технологии строительно-монтажных работ по монтажу сборных ленточных фундаментов из бетонных блоков.

Определён состав производственных операций, требования к контролю качества и приемке работ, плановая трудоёмкость работ, трудовые, производственные и материальные ресурсы, мероприятия по промышленной безопасности и охране труда.

1.3. Нормативной базой для разработки технологической карты являются:

— рабочие чертежи;

— строительные нормы и правила (СНиП, СН, СП);

— заводские инструкции и технические условия (ТУ);

— нормы и расценки на строительно-монтажные работы (ГЭСН-2001, ЕНиР, ВНиР, ТНиР);

— производственные нормы расхода материалов (НПРМ);

— местные прогрессивные нормы и расценки, нормы затрат труда, нормы расхода материально-технических ресурсов.

1.4. Цель создания ТК — описание решений по организации и технологии производства строительно-монтажных работ по монтажу сборных ленточных фундаментов из бетонных блоков с целью обеспечения высокого качества, а также:

— снижение себестоимости;

— сокращение продолжительности строительства;

— обеспечение безопасности выполняемых работ;

— организации ритмичной работы;

— рациональное использование трудовых ресурсов и машин;

— унификация технологических решений.

1.5. На базе ТТК в составе ППР (как обязательные составляющие Проекта производства работ) разрабатываются Рабочие технологические карты (РТК) на выполнение отдельных видов строительно-монтажных работ (СНиП * "Организация строительного производства") по монтажу сборных ленточных фундаментов из бетонных блоков.

Конструктивные особенности их выполнения решаются в каждом конкретном случае Рабочим проектом. Состав и степень детализации материалов, разрабатываемых в РТК, устанавливаются соответствующей подрядной строительной организацией, исходя из специфики и объема выполняемых работ.

РТК рассматриваются и утверждаются в составе ППР руководителем Генеральной подрядной строительной организации.

1.6. ТТК можно привязать к конкретному объекту и условиям строительства. Этот процесс состоит в уточнении объёмов работ, средств механизации, потребности в трудовых и материально-технических ресурсах.

Порядок привязки ТТК к местным условиям:

— рассмотрение материалов карты и выбор искомого варианта;

— проверка соответствия исходных данных (объемов работ, норм времени, марок и типов механизмов, применяемых строительных материалов, состава звена рабочих) принятому варианту;

— корректировка объемов работ в соответствии с избранным вариантом производства работ и конкретным проектным решением;

— пересчёт калькуляции, технико-экономических показателей, потребности в машинах, механизмах, инструментах и материально-технических ресурсах применительно к избранному варианту;

— оформление графической части с конкретной привязкой механизмов, оборудования и приспособлений в соответствии с их фактическими габаритами.

1.7. Типовая технологическая карта разработана для инженерно-технических работников (производителей работ, мастеров, бригадиров) и рабочих, выполняющих работы в III-й температурной зоне, с целью ознакомления (обучения) их с правилами производства строительно-монтажных работ по монтажу сборных ленточных фундаментов из бетонных блоков, с применением наиболее современных средств механизации, прогрессивных конструкций и способов выполнения работ.

Технологическая карта разработана на следующие объёмы работ:

— сборные фундаменты из бетонных блоков — =100 шт.

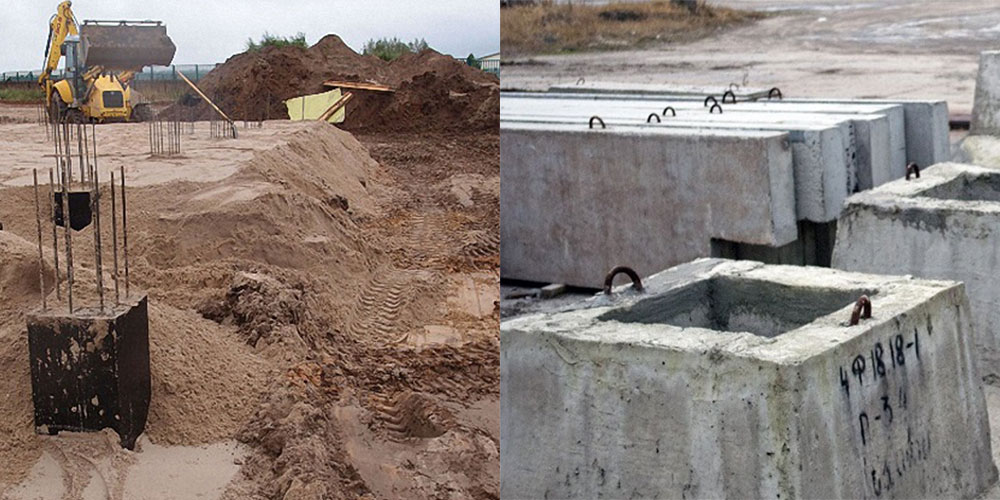

Типы фундаментных блоков.

Размеры блоков фбс для фундамента.

Блоки ФБС удобно использовать для монтажа фундамента.

Различают следующие размеры фундаментных блоков ФБС:

• если длина изделия составляет 2,38 м, толщина плит ФБС может варьироваться от 30 до 60 см. Высота при такой длине составляет 58 см;
• при длине 1,18 м, существует 3 вида толщины: 40, 50 и 60 см. При этом высота может быть либо 28, либо 58 см;
• короткие изделия. Имеют длину в 0,88 м. Толщина может варьироваться от 30 до 60 см. Высота такого ЖБИ стандартная в 58 см.

Масса ЖБИ зависит от размера и может находиться в пределах от 380 до 1960 кг. Все возможные размеры сплошных блоков можно увидеть на следующей схеме.

Размеры блоков фбс для фундамента дома.

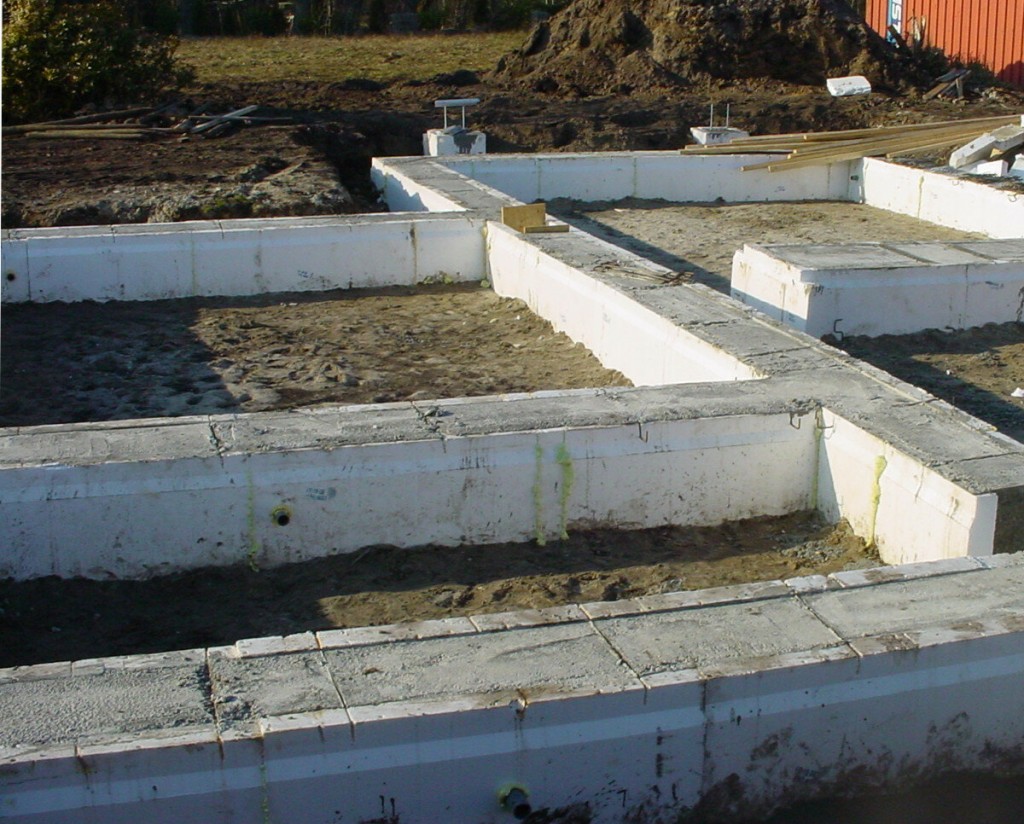

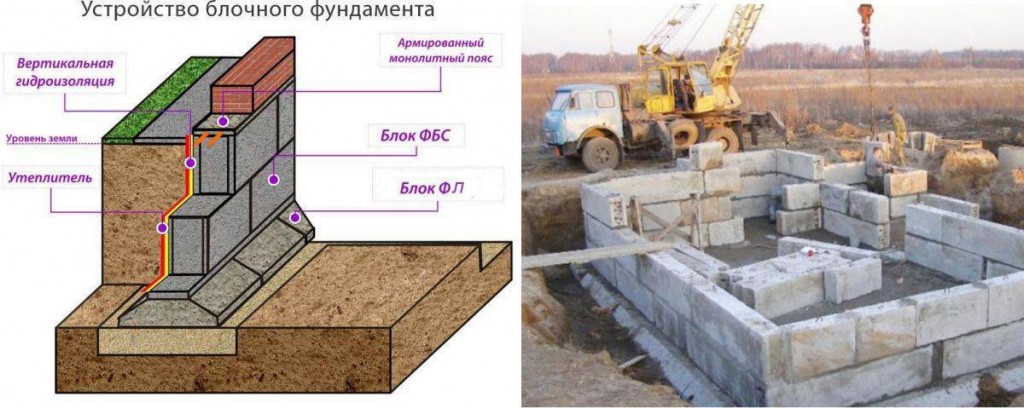

Что представляет собой фундамент из блоков ФБС

ФБС – монолитный железобетонный блок, который изготавливается в заводских условиях и полностью соответствует строгим требованиям Госстандарта к производству ж/б конструкций (бетон марки 7,5 В). В верхней части каждое изделие имеет две стальные петли, необходимые для его подъема краном или строительной лебедкой. Размеры блоков ФБС для фундамента регламентированы ГОСТом , причем всего насчитывается свыше 20 типоразмеров.

Наиболее распространенными являются следующие типоразмеры:

• 280x300x279 мм. (80 кг);
• 380x300x580 мм. (100 кг).

Оба типа хорошо подходят для постройки сборного фундамента, поэтому широко применяются в малоэтажном строительстве загородных домов. Несмотря на то, что бюджет строительства такого основания не сильно отличается от традиционного ленточного основания, блочный фундамент из готовых блоков возводится быстрее. Таким образом, сроки сдачи готового строительного объекта уменьшаются, что дает возможность хозяевам быстрее заселиться в готовый дом.

По прочности ФБС блоки немного проигрывают монолитным железобетонным фундаментам, однако для одноэтажного строения их вполне можно использовать. Такое основание отлично подходит для домов, возводимых из глиняного кирпича, камня-ракушки, пено- и газобетонных блоков, а также профилированного бруса. При возведении фундамента из блоков ФБС не требуется ждать застывания бетона, поскольку блоки доставляются на строительную площадку уже в готовом виде.

Все блоки в обязательном порядке скрепляются между собой цементно-песчаным составом, что обеспечивает заделку всех щелей и придает ленте монолитность.

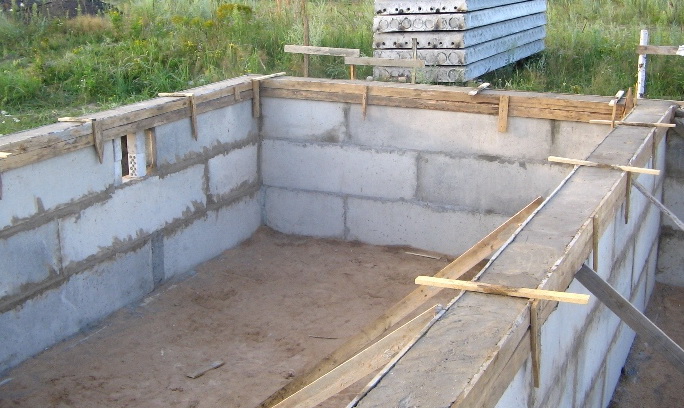

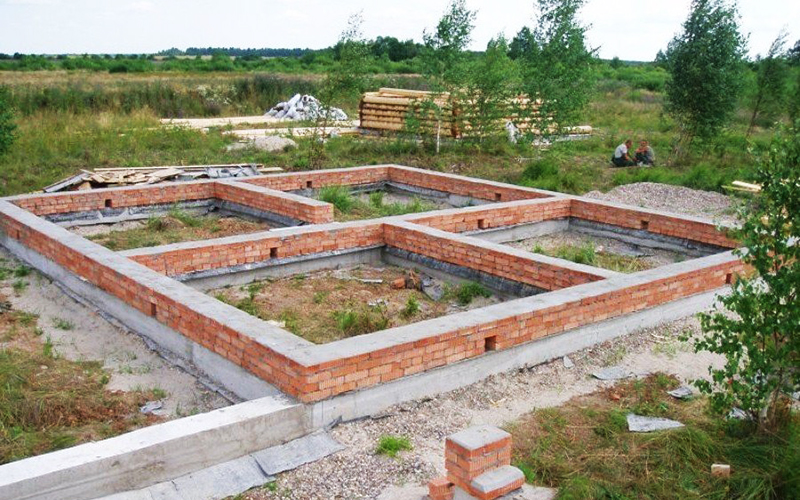

Фундамент ленточный из блоков

Фундамент ленточный из блоков в частном строительстве устраивается:

1. для малоэтажного дома с капитальными стенами(кирпич,газоблок) с заложением подошвы фундамента на глубину промерзания грунтов
2. для малоэтажного деревянного дома или бани с подвалом или без подвала с заложением подошвы фундамента на глубину промерзания грунтов
3. для любого одноэтажного строения(дома,бани,гаража) без подвала,как мелкозаглубленный фундамент

При строительстве любой конструкции фундамента необходимо отталкиваться от грунтов.

Фундамент ленточный из блоков ФБС можно сделать при любом виде грунтов,только необходимо будет применить соответствующие конструктивные мероприятия в зависимости от вида грунта и уровня грунтовых вод.

Например, вы хотите построить деревянный дом с баней,да еще с подвалом. Это достаточно большое сооружение.

Если у вас песчаные или скальные(с щебнем,гравием) грунты и уровень грунтовых вод ниже отметки -3м ,то без проблем,конструкция ленточного фундамента из блоков-это ваше наиболее оптимальное решение.

Данные грунты -не пучинистые,то при таких грунтовых условиях возможно устройство полноценного подвального помещения из блоков ФБС, которое всегда будет сухим.

Если у вас глинистые или суглинистые грунты и с высоким уровнем грунтовых вод,например,на отметке 1м ниже уровня земли ,то вам нужно очень хорошо подумать,прежде,чем делать фундаменты из ФБС,так как в подвале придется делать гидроизоляцию от просачивания грунтовых вод. А глинистые грунты являются пучинистыми и поэтому придется делать:

1. монолитные пояса по подошве фундамента и по верху фундамента,чтобы укрепить расположенную в середине между монолитными поясами кладка из ФБС.
2. все пазухи фундамента по периметру здания засыпать среднезернистым песком,который является непучинистым грунтом
3. боковую поверхность фундамента,соприкасающуюся с грунтом обмазать битумом,тем самым уменьшив боковые силы выпучивания
4. в современном строительстве применяется еще такое конструктивное решение,как уменьшение промерзание грунта за счет устройства по периметру сооружения утепленной отмостки

Все эти мероприятия требуют вложения денег,поэтому,есть смысл подумать о необходимости строительства подвала при наличии пучинистых грунтов и высокого уровня грунтовых вод,потому что для таких грунтов есть другая конструкция фундамента,которая может вас вполне устроить: свайный фундамент с ростверком.

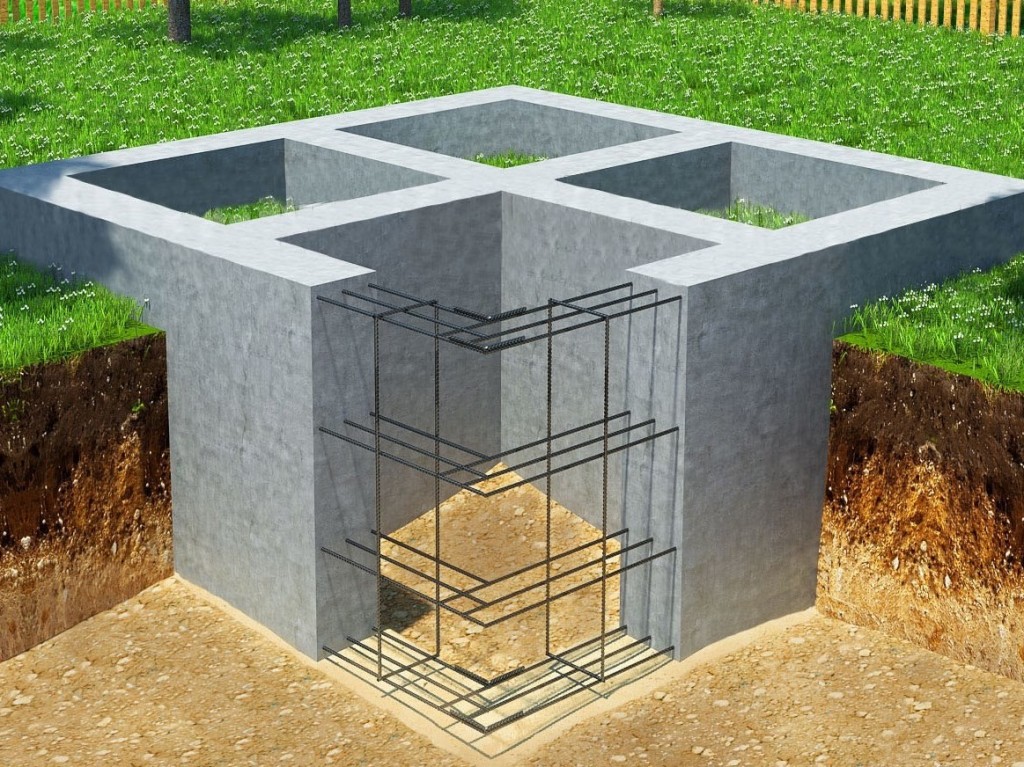

Основные этапы работы

Строительство данного типа фундамента можно легко выполнить самостоятельно, специальных навыков для этого не требуется. Главное правильно соблюдать технологию строительства и не торопиться.

1. Подготовительные работы. В первую очередь нужно подготовить сам участок. Для этого надо срезать верхний слой почвы, растения также все удаляются. Как правило, удаляется около 30 см почвы. Под основанием это оставлять не рекомендуется. Если строительство планируется на глиняном участке, то ко всему вдобавок нужно положить гравийно-песчаный слой, толщина которого зависит от характеристик грунта. Помимо очистки, поверхность участка нужно тщательно выровнять.
2. План постройки. На поверхность земли требуется перенести схему строения с чертежей, используя для этого колышки и бечевку. Следует четко следить за полным соответствием с бумажным вариантом, поскольку от этого целиком зависит надежность и качество выполнения работ. Устройство столбчатого основания
3. Подготовка ям. Помочь в этом может экскаватор. Однако если вы не располагаете денежными средствами, с помощью лопаты вручную выполнить работу тоже можно. Ямы должны располагаться по осям. Укрепление ямы зависит от ее размеров. Если глубина не больше 1 м, то процесс укрепления можно упустить. В ином случае, копать яму придется с откосами и укреплять деревянными досками с распорками. Размер углубления тоже важен. Яма должна быть на 30 см больше предполагаемой глубины строящегося основания. Это нужно для того, чтобы была возможность сделать гравийно-песчаную подсыпку. Ширина тоже должна быть чуть больше для того, чтобы заливаемая опалубка, а также распорки чувствовали себя достаточно свободно.

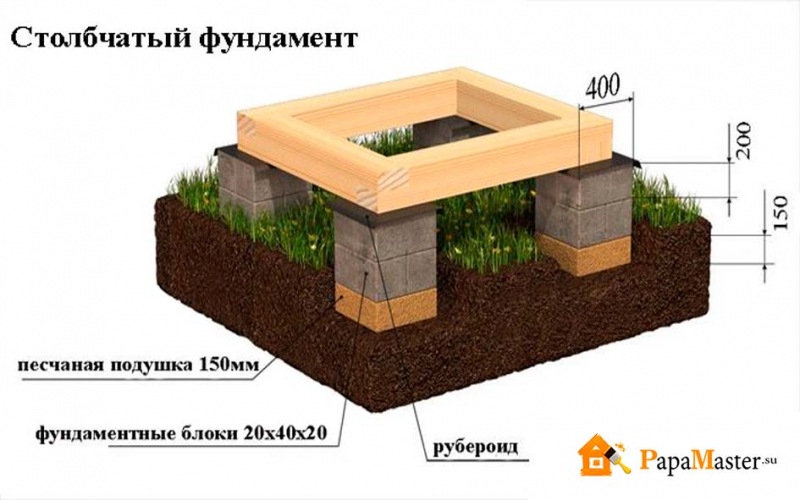

4. Обустройство опалубки. Столбчатый фундамент из бетонных блоков требует хорошей опалубки. Для этого вам понадобится некоторое количество досок, толщина которых около 40 мм, а ширина – 150 мм. Возможен вариант использования ДСП, стального листа или влагостойкой фанеры, как альтернативу деревянным распоркам. Доски или другой выбранный материал необходимо ставить непосредственно к бетону.
5. Армирование фундамента. Данную процедуру нужно проводить в горизонтальном направлении. Используют для этих целей стержни А3, диаметр которых около 12-14 мм. Горизонтальные перемычки для этого нужно ставить на расстоянии друг от друга около 20 см. В качестве перемычек можно взять проволоку, диаметр которой около 6 мм. Для связывания столбов с самим ростверком через армированный каркас, нужно расположить стержни таким образом, чтобы стержни арматуры выходили над обрезом основания не менее 10-15 см.
6. Заливка столбов основания. Инструкция строительства этого фундамента требует заливку самих столбов. Заливать бетон необходимо в те трубы, которые будут и дальше находиться в земле вместе с самим фундаментом. Укладывать бетон необходимо слоями. Толщина каждого слоя должна составлять около 20-30 см. Подготовка к заливке столбов

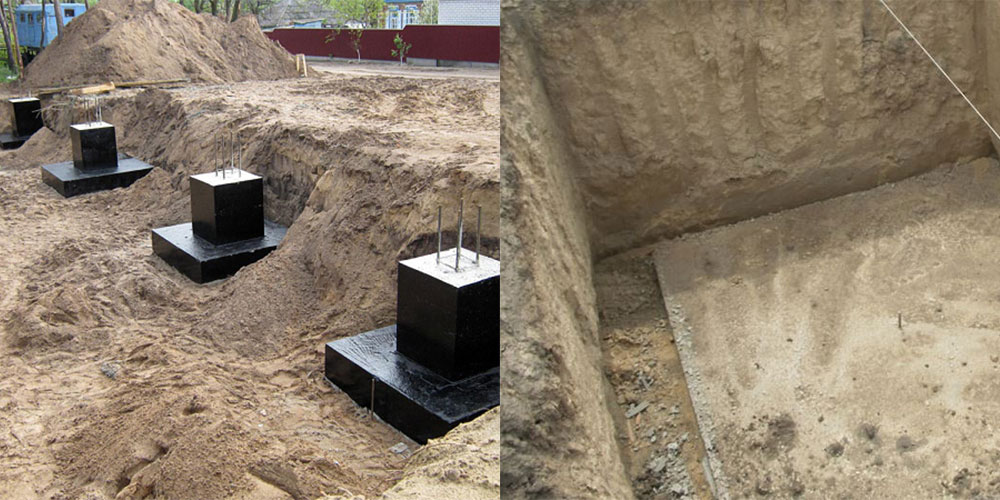

7. Обустройство гидроизоляции столбов. Любой фундамент нуждается в защите от влаги. Для этого подойдут давно известные материалы, такие как, мастика горячего, а также холодного изготовления, оклеенные мембраны, а также обыкновенные битумный рубероид. Какой материал выбрал, решать вам. Строгих правил тут нет.

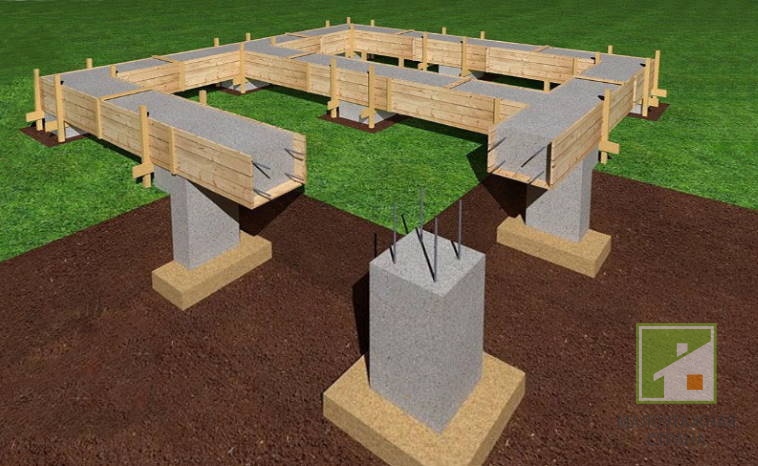

8. Строительство самого ростверка. Эта конструкция позволяет сделать столбчатый фундамент из блоков более крепким и надежным. Выполнять ростверку можно из железобетонных рандбалок или делать монолитным. В первом случае нужно достаточно хорошо соединить перемычки, используя для этого обрезки арматуры, которые нужно приварить горячей сваркой к монтажным петлям. После этого требуется усиление самой опалубки, а затем залить все бетоном, в том числе и арматурный каркас. Для этих целей подойдет бетонки марки М200. После этого бетону нужно дать время остыть, после чего, нужно провести гидроизоляцию, все образовавшиеся пазухи засыпать, и в конце производить укладку плит перекрытия.

Технология строительства фундамента из блоков

Для производства фундаментных блоков есть стандарты — и по размерам, и по компонентам смеси, и по другим параметрам. Перед началом строительства обязательно определяется тип грунта (шунтированием), глубина промерзания почвы и уровень грунтовых вод. Подушка под фундамент делается многослойной, трамбуют ее обычно виброплитой. Для расширения площади опоры самый нижний ряд выкладывается из трапециевидных плит, остальные ряды — из блоков, причем в шахматном порядке.

Важный момент: если на глинистой почве без подушки не обойтись, то на песке строят иначе: роют траншею, трамбуют дно и сразу закладывают плиты либо заливают бетон слоем 10 см — сверху уже кладут блоки. Сложив фундамент, его сразу же изолируют. По мере готовности (высыхания) слоя изоляции, основание будущей постройки засыпают песком с обеих сторон — и внешней, и внутренней. Причем каждый слой песка трамбуют, а при необходимости устраивают дренаж и отмостку.

Изоляция и крепеж также выпускаются на заводах, все это можно купить заранее, сэкономив еще больше времени при строительстве. При отсутствии опыта (например, при сооружении из блоков фундамента в частном хозяйстве, на даче) следует или основательно проконсультироваться, или нанять специалистов, а любое масштабное строительство выполняется только квалифицированными людьми, по типовой проектной документации.

Технология монтажа фундаментных блоков

Что необходимо для проведения работ:

• лопата или экскаватор;
• песок, гравий, щебень;
• бетонные блоки;
• раствор;
• строительный уровень;
• кран.

Сначала проводится разметка участка, где будут проводиться строительные работы. Отмечают оси дома, места, где будут рыться траншеи и котлован, если предусмотрен цокольный этаж.

Рекомендуется осуществлять монтаж фундаментных блоков на глубину, превышающую глубину промерзания грунта. Таким образом, предстоит большой объем земляных работ, поэтому лучше задействовать экскаватор.

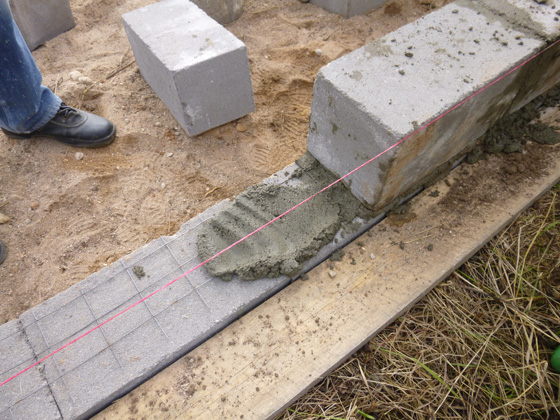

Чтобы можно было правильно установить блоки, надо обязательно делать ручную зачистку основания фундамента. На дно траншеи насыпают не менее 10 см щебня или песчано-гравийной смеси, все поливается водой и трамбуется.

Обязательно надо следить за соблюдением прямоугольности конструкции. Это выполняется путем промера диагоналей. Выставляют маяки для установки угловых подушек. Если планируется устройство монолитной подошвы, то под основание надо уложить 10 см слой бетона, он будет препятствовать утечке бетонного молочка при заливке основания.

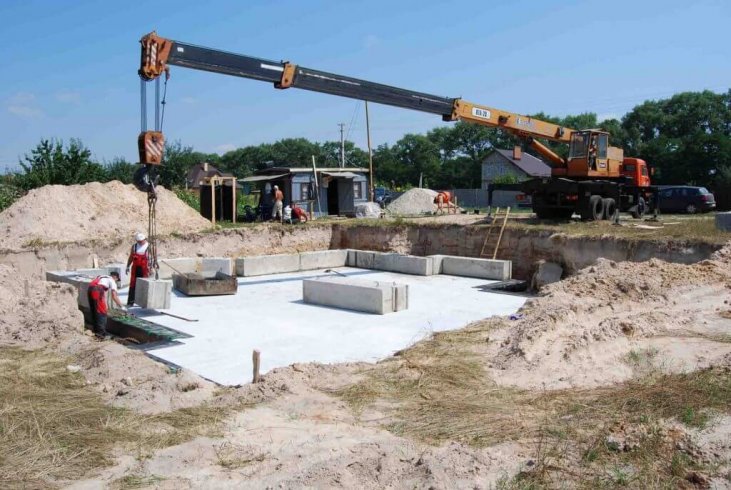

С использованием крана раскладывают подушки, сначала угловые, а затем все остальные. После этого переходят к монтажу, перевязка вертикальных и горизонтальных швов является обязательной. Высота блоков выбирается в зависимости от глубины заложения фундамента.

Обязательно надо учитывать расположение всех технологических отверстий, лучше их делать в стыках конструкции, а если высота блоков этого не позволяет, то либо в них делают отверстия, либо оставляют место, которое затем заполняют бетоном или кирпичной кладкой.

После того как высохнут швы, вся высота блоков фундамента покрывается обмазочной гидроизоляцией, а для достижения максимального эффекта используют еще и рулонные материалы. После проведения окончательного монтажа фундаментных блоков проводится засыпка оставшейся траншеи песком, его засыпают слоями и тщательно трамбуют.

Фундамент является основой всего здания, и его стоимость составляет 25-45% от стоимости архитектурной части дома.

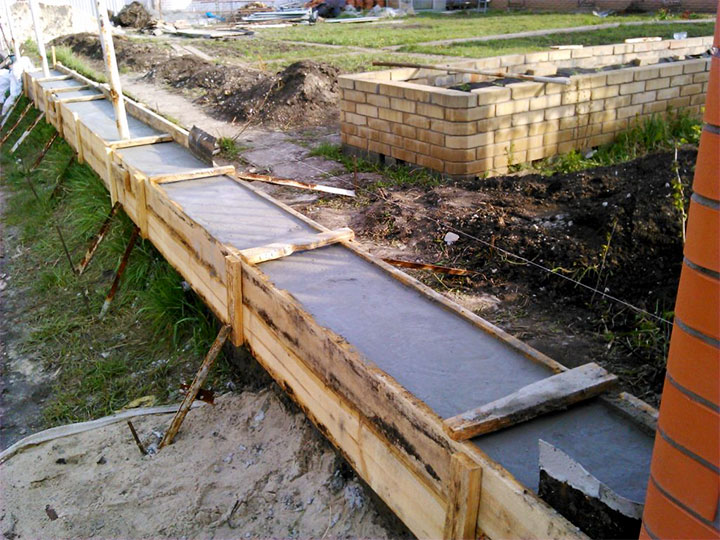

Устройства и типы ленточного основания

По глубине своего залегания ленточные монолитные основания могут быть глубокого или мелкого залегания. Заглубленные на небольшую глубину основания в основном используются на обычных грунтах, отличающихся прекрасной несущей способностью, под сооружения небольшого веса из дерева или каркасные дома.

Устройство монолитных бетонных фундаментов глубокого заложения применяется в основном под тяжелые здания. Опускают их ниже уровня промерзания грунта примерно на 15 см при условии наличия хорошей его несущей способности.

Технология монолитного ленточного фундамента предусматривает обустройство опалубки, придающей бетону нужную форму и не позволяющей ему расплываться. Однако опалубка требует не только дополнительных затрат на материалы, но и времени на ее обустройство.

Гидроизоляция фундамента

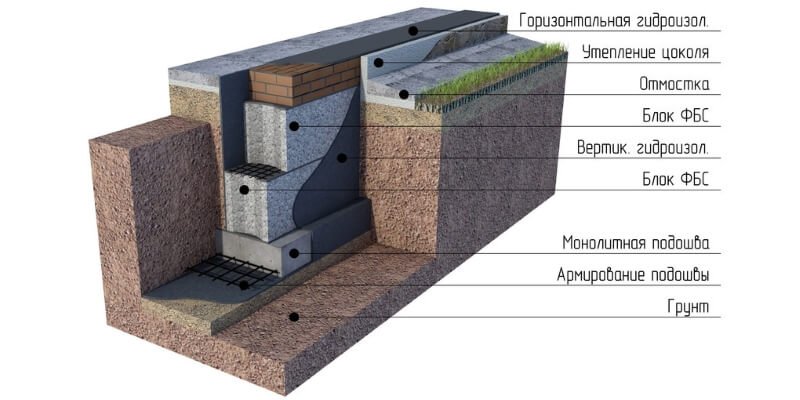

Гидроизоляция фундамента из блоков ФБС

Фундамент из блоков ФБС практически целиком погружен в грунт. Такие условия эксплуатации требуют тщательной защиты бетона от влаги, так как материал неустойчив к ее воздействию и обладает высокой степенью гигроскопичности. Мокрый бетон в зимнее время перемерзает и разрывается изнутри. Это недопустимо и требует установки качественной гидроизоляционной отсечки.

Наиболее распространенный способ — нанесение горячего битума в несколько слоев, оклеивание рубероидом с промазкой между слоями битума или мастики. Выбор того или иного способа зависит от климатических условий местности, количества осадков и высоты почвенных вод.

Оптимальным вариантом считается использование битумной мастики, которая имеет высокие рабочие качества и легко наносится на поверхность.

Видео по теме: Фундамент из блоков ФБС своими руками

Публикации по теме Расчет размеров фундаментных блоков Как правильно рассчитать толщину фундаментной плиты Пошаговая инструкция изготовления отмостки своими руками

Организация подушки

Фундамент под блочный дом в зависимости от грунтов укладывают на плиты из железобетона, песок, гравийную смесь или щебень со средними фракциями.

Железобетонный вариант

Выполнить ленточный тяжелый фундамент, работая с элементами из бетонных блоков, можно с помощью укладки ЖБ-изделий в качестве подушки. Мероприятия подчиняются следующему алгоритму:

1. Выравнивание основы – грунта.
2. Укладка песчаной подложки толщиной 0,3 – 0,5 (ориентируются по разновидности грунта).
3. Верная установка плит ФЛ.

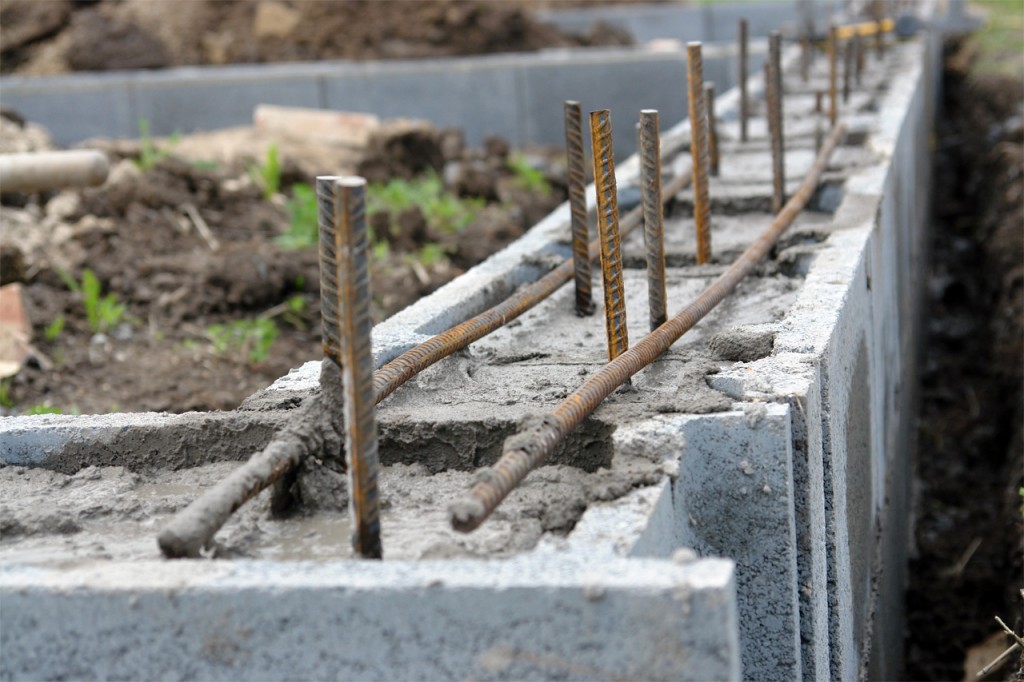

4. Выполнение армирующего шва на местах стыков.

Для подложки выбирается средний или крупный песок, поскольку он дает меньшую усадку, и фундамент для дома из блоков не деформируется.

Особенности подушки на основе песка

Песчаная подушка актуальна, чтобы создать сборный фундамент из блоков. Подложка отличается простотой выполнения, невысокой себестоимостью. Сборный прочный фундамент, сделанный из блоков бетонных ФБС, распределит нагрузку здания на грунт.

Применение песчано-гравийной подушки

Конструкцию из смеси гравия с песком, средним по крупности отличает хорошая несущая способность и простота выполнения. В сравнении с песчаным основанием, положенный каркас – ленточный прочный фундамент, массивный из бетонных плотных блоков, будет иметь высокую себестоимость. Преимуществом применения песка и гравия является хорошая плотность материалов – они выдерживают вес многоэтажки.

Заливка бетонной подушки

Вариант, подходящий для зданий с повышенной нагрузки. Пошаговая инструкция заключается в армировании и заливке теста из бетона:

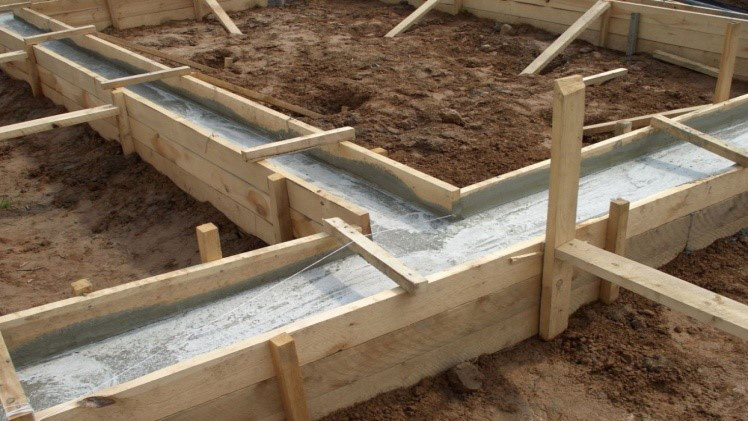

1. Монтируется опалубка. Используйте материалы, которыми вы оформляли свой участок – фанеру, ОСБ, доску с гидроизоляцией.
2. Выполняется армирующий каркас на основе пояса-сетки и профильных прутьев с перемычками по вертикали.
3. Заливается бетонная смесь за один подход.

Укладка состава проводится по верхнему борту опалубного каркаса.

Индивидуальный подход к каждому фундаменту

Точные расчеты, правильное исполнение, а также индивидуальный подход к каждому основанию даст возможность построить крепкое сооружение, которое в дальнейшем не даст крена и не просядет. Для правильного расчета укладки основы необходимо знать следующее:

• Какую несущую способность имеет грунт для блочного дома;
• Рассчитать деформацию почвы;
• Характеристики, которыми обладает грунт;
• Точка, в которой грунт подвержен промерзанию;
• Место расположения грунтовых вод;
• Масса снега, который ляжет в нагрузку на крышу.

Поскольку основой под фундамент является грунт, то он должен быть прочным и несжимаемым. Характеристики почвенного покрытия помогут установить размеры площади фундаментного сооружения под дом. Это выглядит примерно так – чем больше нагрузка, которую может выдерживать почва, тем меньшую площадь основы нужно залить. Такая несущая способность обусловлена такими факторами: разновидность грунта, его влажность и уровень подземных вод. Грунты по характеристике делятся на:

• Глинистые;
• Полускальные;
• Скальные;
• Торфяные;
• Суглинистые;
• Песчаные;
• Супесчаные.

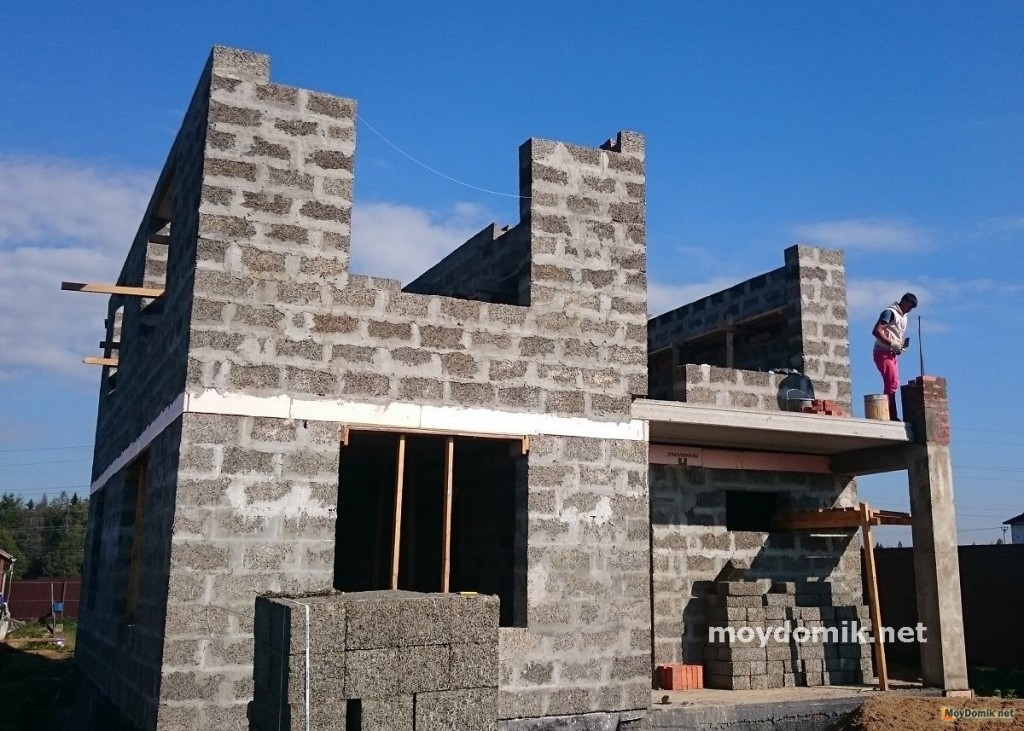

Данные почвы и их качество влияют на трудоемкость и затратность, связанную со строительством блочных домов. Так что перед любым возведением дома нужно грунт опробовать. Делается это следующим образом – выкапывается несколько небольших ям (глубина должна составлять не меньше 2 метров) и по виду почвы определяется, с какой подгруппой вы имеете дело. Не стоит доверять исследованиям, которые провел сосед, участки разные, да и может случиться так, что даже на вашей стороне может быть два или три подвида грунта.

Выбор сборного фундамента: на что обратить внимание

Если жители запада сборному основанию предпочитают монолитное ленточное, то в РБ дела обстоят немного иначе. Сборная конструкция позволяет значительно ускорить строительство: минимальное время на работу и простота монтажа. Также для работы нет необходимости искать высококвалифицированных специалистов.

Устройство ленточного основания может гарантировать продолжительное время службы сооружения, но при условии соблюдения всех строительных моментов. Этого можно достичь только в случае, если на руках есть чертеж, составленный специалистом – позволит выполнить работу с учетом каждой мелочи. Проблема в том, что сборный фундамент рационально использовать только на грунтах с минимальным содержанием влаги – при ее наличии в стыках блоков будет образовываться сырость.

Сборный фундамент нельзя сооружать на глинистых или суглинистых почвах, для которых характерно вспучивание или половодье – приведет к проседанию основания со всеми вытекающими обстоятельствами.

Проводя устройство сборного фундамента нужно учитывать, что вне зависимости от того, кем был составлен чертеж и какой уровень его исполнения, в конструкции основания возможно образование промежутка, в который не будет помещаться блок. Способы решения проблемы:

1. Подрубить железобетонный элемент до размера, который позволит его установить в пустующее пространство.
2. Промежуток можно заполнить другим строительным материалом (например, кирпичом) и залить бетоном.

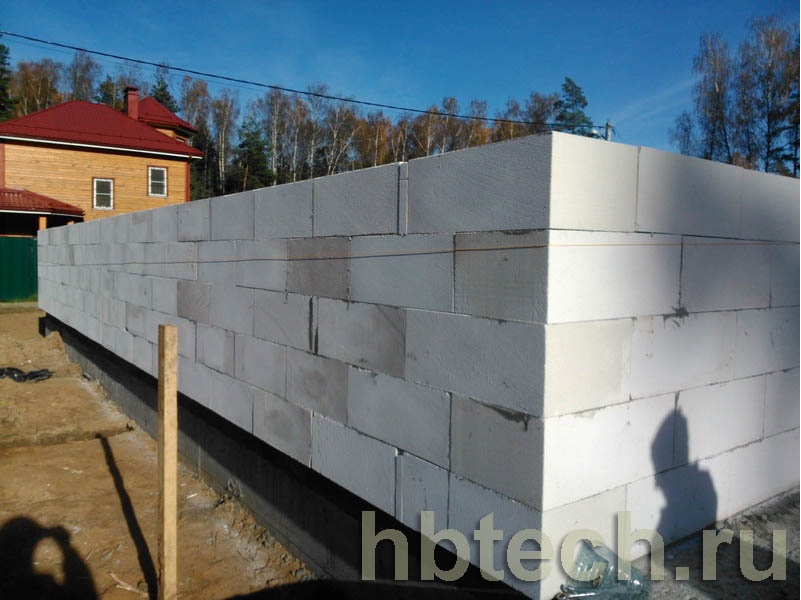

Перед тем, как начать проводить монтаж основания из блоков, нужно определить его вид, основываясь на конкретной ситуации. Можно выбрать заглубленный или мелкозаглубленный, с опорной подушкой или сборный.

Устройство заглубленного основания проводится на глубине ниже промерзания грунта, при этом устраивается подушка для его опоры и проводится смазка каждого блока цементом перед укладкой. Монтаж мелкозаглубленного фундамента аналогичен заглубленному, за исключением глубины – он располагается выше уровня промерзания почвы.

Гидроизоляция

Важным этапом работ является защита бетонной стены от влаги. Гидроизоляция фундаментов может быть нескольких видов, которые применяются одновременно:

• вертикальная;
• горизонтальная;
• отмостка по периметру дома.

Схема гидроизоляции фундамента рубероидом

Отмостка предотвращает проникновение дождевой воды к подземным стенам. Горизонтальная гидроизоляция выполняется по обрезу фундамента (конец бетонной стены и начало стен дома) и ниже уровня пола подвала, если он имеется. В качестве гидроизоляционного материала в этом случае можно укладывать:

• рубероид;
• гидроизол;
• линокром.

Вертикальная гидроизоляция выполняется до планировочной отметки земли. Для ее устройства применяют:

• наплавляемые материалы (рубероид, линокром, гидроизол);
• обмазочные материалы (битумная мастика, жидкая резина).

Строительство с соблюдением всех этапов позволит возвести надежный и долговечный фундамент из ФБС, которому ничего не страшно.

Как сделать своими руками?

Подготовка

Рассматриваемый фундамент требует обстоятельной подготовительной работы. Плита фундамента должна быть уложена идеально ровно. Для этого осуществляется тщательное выравнивание площадки. Удаляется вся растительность, причем пни выкорчевываются без остатка.

Котлован роется по всей площади постройки глубиной до 50 см (с учетом подушки и толщины плиты). На дне его насыпается подушка из песка и щебня общей толщиной 15-30 см в зависимости от пучинистости грунта. Засыпка производится слоями толщиной 8-12 см с тщательным трамбованием каждого слоя.

Особенности установки плит

Монтаж фундамента включает 3 основных этапа.

Наложение гидроизоляции и утеплителя

После тщательного выравнивания подушки сверху укладывается гидроизоляционный слой из рулонного материала. Наиболее часто используется рубероид, который стелется в 2-3 слоя с перекрытием полос в каждом слое не менее 15-20 см.

По гидроизоляции формируется теплоизоляционная защита. Для утеплителя можно использовать пенополипропилен или пенопласт. Основное преимущество такого материала – высокие теплоизоляционные характеристике при повышенной стойкости к воздействию влаги и низких температур. В качестве утеплителя можно использовать керамзит, который засыпается слоем порядка 10 см.

Установка плит

Для покрытия всей поверхности фундамента потребуется несколько готовых железобетонных плит. Они укладываются с помощью подъемного механизма максимально близко друг к другу. Толщина изделий выбирается с учетом нагрузок, возникающих от веса строения.

Для легких, вспомогательных построек достаточно использовать стандартные плиты толщиной 12-15 см. Более тяжелые сооружения требуют установки плит толщиной 25-30 см. При установке изделий стыкуются их стальные стержни. Они должны создавать единую армирующую систему. Очень важно тщательно выравнять поверхность всех элементов относительно друг друга.

Бетонирование

После укладки плит на стыках между ними возникают зазоры. Их необходимо залить цементно-песчаным раствором. Для этой цели используется смесь цемента (марки не ниже М300) и песка в соотношении 1:3. После высыхания раствора следует нанести выравнивающую стяжку по всей поверхности фундамента.

Она осуществляется таким же раствором и достигает толщины 3-5 см. Главная задача – сформировать идеально ровную поверхность, что контролируется строительным уровнем. Выравнивание производится с помощью правила.

Далее следует обеспечить правильное высыхание стяжки, исключающее ее растрескивание. Для исключения резкой усадки материала производится периодическое увлажнение поверхностного слоя в течение 8-10 суток. Для длительного сохранения влаги рекомендуется укрывать фундамент полиэтиленовой пленкой.

При возведении плитного фундамента своими руками, помимо грузоподъемных механизмов, потребуется следующий инструмент:

• подготовительные работы – лопата, лом, кирка, устройство для трамбовки;
• монтаж плит и укладка защитных материалов – болгарка для резки арматуры, молоток или кувалда для выравнивания, ножницы, нож, плоскогубцы;
• бетонирование – кельма или мастерок, шпатель, правило, терка и полутерок, строительный миксер для приготовления раствора.

Контроль качества фундамента обеспечивается с помощью строительного уровня. Для измерений потребуется рулетка и металлическая линейка.

Плитный фундамент из готовых ЖБИ позволяет существенно упростить и ускорить строительные работы. Он способен обеспечить достаточно надежное и долговечное основание для облегченных построек, причем при возведении их на сложных грунтах. Работы можно осуществить своими руками, но для укладки плит придется привлечь грузоподъемные механизмы необходимой мощности.

Строительство каркасных домов все больше набирает популярность.

Причем, если несколько лет назад эта технология применялась исключительно для возведения загородных сезонных построек, то сейчас широко применяется и в капитальном жилом строительстве.

В процессе планирования работ, первым делом встает вопрос выбора надежного и недорогого фундамента. Из большого многообразия типов фундаментов для каркасного дома стоит выделить фундамент основой которого является монолитная железобетонная плита. Этот вариант отличается экономичностью, скоростью и относительной простотой возведения.

Статья содержит информацию о том, как используются плиты для фундамента: размеры и цены на них.

Подготовительные работы

Схема дренажной системы фундамента.

Одно из преимуществ данного основания – это то, что его можно сделать своими руками без особых усилий, но для быстрого строительства понадобятся помощники. Первоначально проводится расчистка строительной площадки и завозится материал. На участке делается разметка периметра дома и фиксируется расположение элементов для несущего основания. Для этого понадобятся рулетка, шнур и колышки. На данном этапе необходимо все сделать правильно.

Если строительный участок со сложным рельефом, то понадобится уровень и рейки. Углы прямоугольного и квадратного несущего основания должны быть строго под прямым углом. Строительная площадка должна быть выровнена примерно на 0,5 м больше, чем общие габариты дома. Далее необходимо вырыть траншею, это можно сделать своими руками с помощью лопаты или экскаватором.

При применении техники дно траншеи все равно придется выровнять вручную, подчистить и укрепить котлован. Чтобы строительство дома осуществлялось правильно, на траншею необходимо своими руками уложить подушку из песка или гравия, толщина которой 150 мм. Далее необходимо полить ее водой и тщательно утрамбовать. На подушку укладывается гидроизоляционный слой, после чего заливают цементным раствором. Это необходимо для того, чтобы влага не проникла из грунта и не нарушила эксплуатационные характеристики фундамента.
