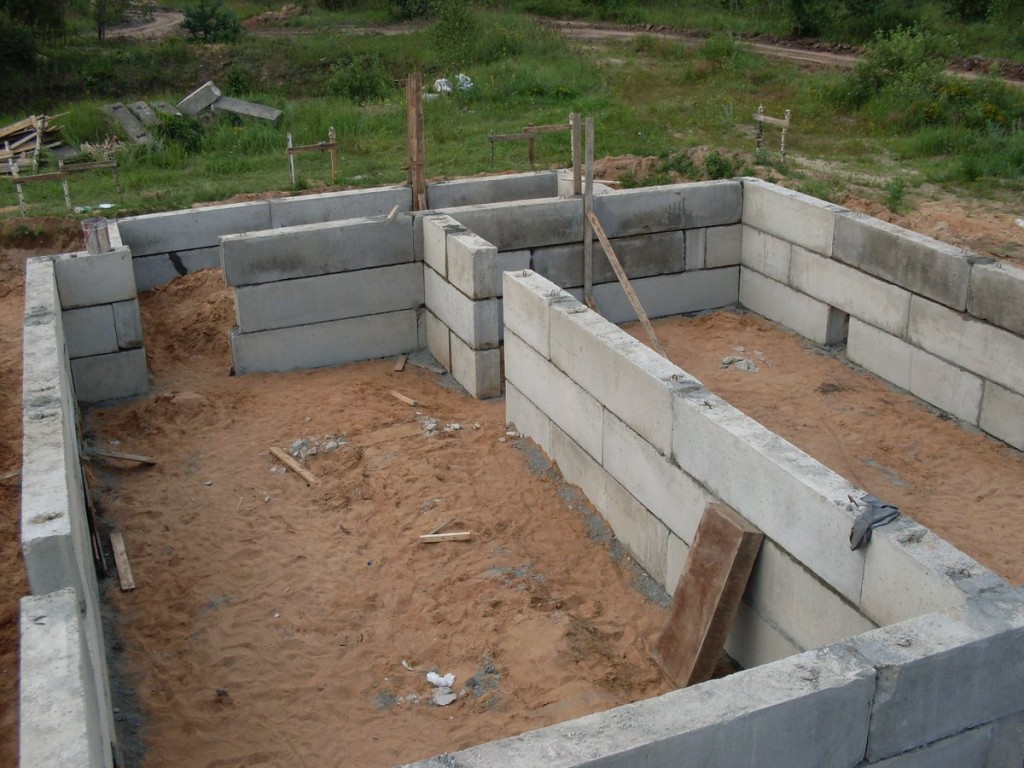

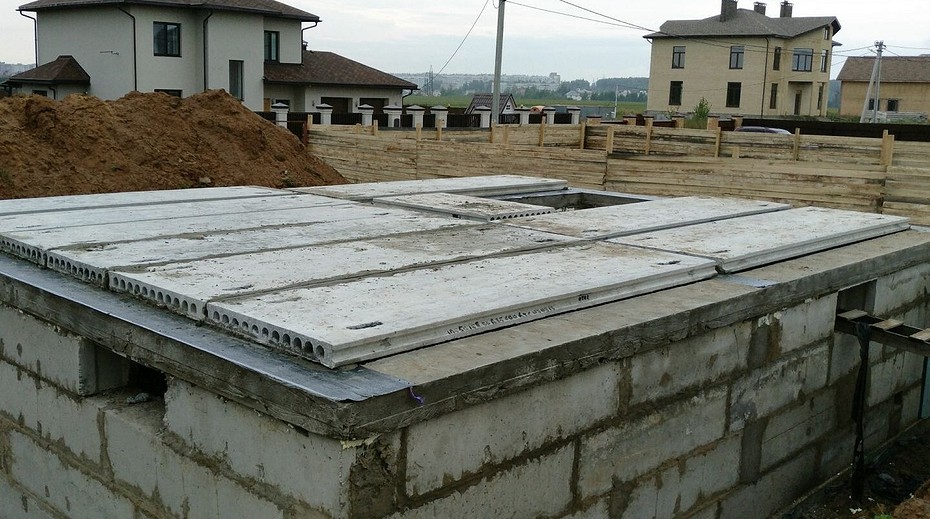

Цокольный этаж из блоков ФБС – быстро, надежно, долговечно

Как правильно сделать фундамент из блоков фбс

Если грунт сухой и плотный, то на таком участке целесообразно возвести фундамент из блоков своими руками. При наличии даже небольшой пучинистости грунта, фундамент станет «дышать», и его монолитность нарушится.

Одним из плюсов блочного бетонного фундамента является то, что не нужно сооружать опалубку при его возведении. Так как отпадает необходимость в большом количестве бетона, бетоносмесительный автомиксер можно не вызывать. Понадобиться только подъёмный кран.

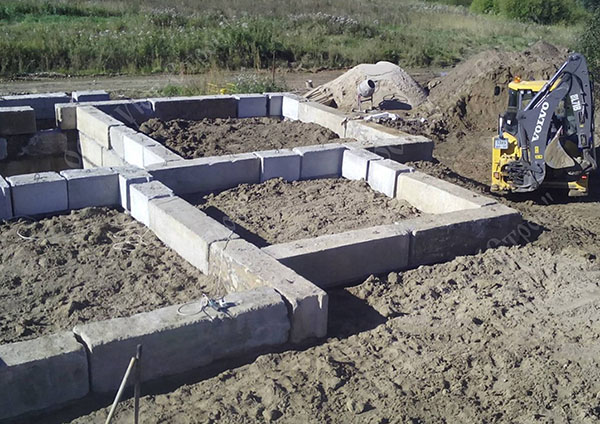

1. Для возведения ленточного блочного фундамента необходимо прокопать траншею заданной глубины.
2. Глубина траншеи в каждом конкретном  случае определяется исходя из проекта дома и размеров блоков фбс.
3. На дно траншеи насыпаем слой песка 15-20 см, а сверху слой щебня такой же толщины. Затем всё плотно утрамбовывается.
4. Подсыпка под монтаж блоков выравнивается по уровню строго горизонтально.
5. Блоки на подсыпку опускают подъёмным краном, причем, располагают их вплотную друг к другу и затем заливают между ними швы бетоном.
6. В фундаменте необходимо предусмотреть технологические отверстия, для этого в определенных проектом местах производят кладку хорошо обожжённым красным кирпичом.

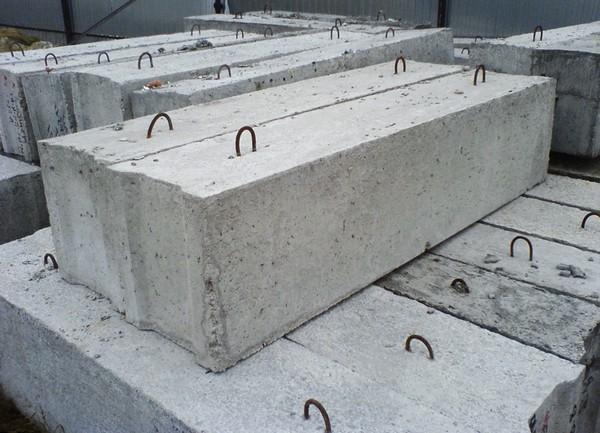

Бетонные блоки для фундамента

Бетонные блоки для фундамента марки ФБС почему-то всегда называют бетонными,хотя при их изготовлении применяется небольшое армирование.

Аббревиатура ФБС расшифровываются,как фундаментные блоки стеновые. Они предназначены для стен подвалов,потому что зачастую такой фундамент закладывают на глубину промерзания грунта или сразу с целью строительства подвала под зданием. Поэтому стены из блоков ФБС являются по совместительству и фундаментом и стенами подвала жилого дома или здания любого другого назначения.

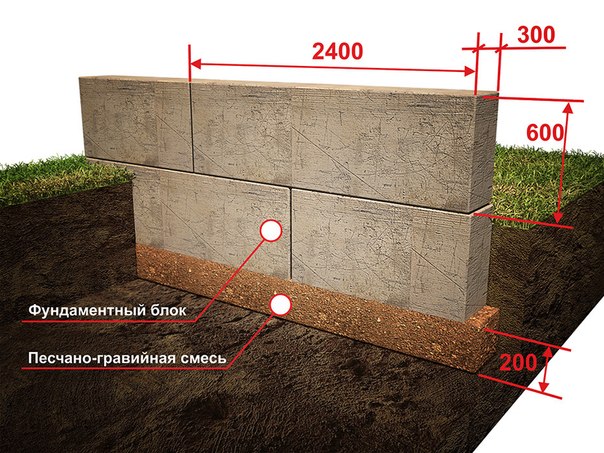

Размеры бетонных блоков для фундамента

марка и размеры бетонных блоков ФБС

Строительная промышленность выпускает достаточно обширный сортамент блоков ФБС по толщине и по размерам.

По толщине фундаментные блоки выбираются в зависимости от толщины стены стен применение толщины блоков меньше,чем толщина стены,но не намного. Если сомневаетесь,то лучше выбрать шире,чем уже. Например, толщина будущих кирпичных стен дома будет 640мм,а блоки монтируются толщиной 600м. На 20мм с каждой стороны блока кирпичная кладка будет нависать.

А по типоразмеру при монтаже применяются вся номенклатура,потому что их укладка должна производится с перевязкой швов,а также в зависимости от размера фундамента.

Например, размер фундамента 9 м, значит в один ряд уместятся следующие блоки:

• ФБС24-6-6- 3шт
• ФБС12-6-6-1шт
• оставшиеся 600мм сделать монолиную вставку
• или есть другой вариант: вместо ФБС 12-6-6 взять ФБС9-6-6 2шт,тогда не нужно будет делать замоноличивание.

Таким образом ,обычно и рассчитывается количество и типоразмеры ФБС,в зависимости от размера фундамента и ширины стены.

Применение блоков ФБС в строительстве достаточное обширное:

1. ленточные фундаменты многоэтажных зданий
2. ленточные фундаменты малоэтажных домов с подвалом
3. ленточные фундаменты под баню или гараж
4. теплофикационные камеры при строительстве теплотрасс
5. надземные одиночные фундаменты для прокладки надземных теплотрасс

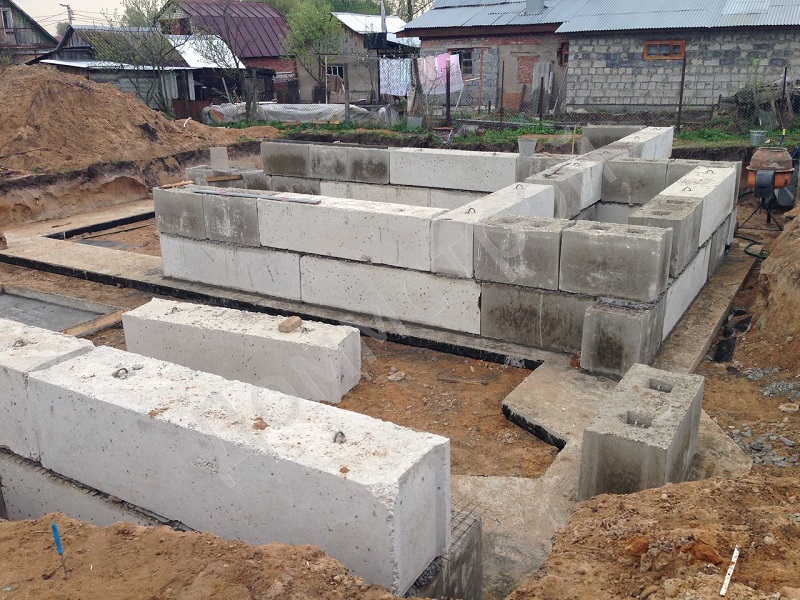

Инструкция по укладке фундаментых блоков

При монтаже фундамента из ФБС следует соблюдать технологию, так как лишь в этом случае гарантированы надежность и долговечность созданного основания. В ней нет ничего сложного. Первое, что нужно сделать, – правильно рассчитать необходимое количество материала и выбрать его тип. Для этого потребуется следующая информация:

• тип грунта;
• глубина залегания подземных вод, а также промерзания почвы;
• размеры основания, которые выбраны в соответствии с габаритами будущего здания;
• план подвала, в котором обозначены особенности ввода инженерно-бытовых сетей.

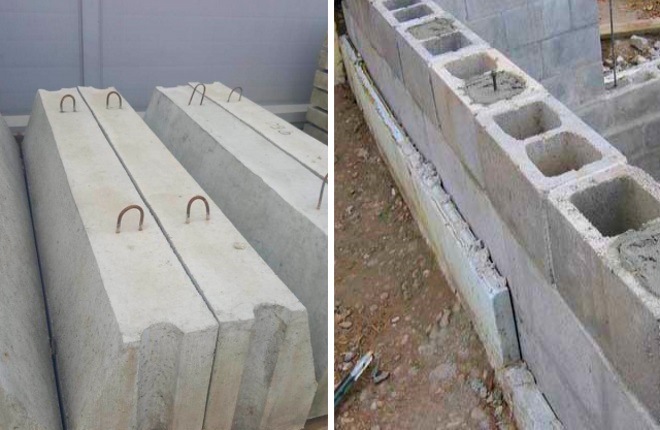

Обратите внимание: выпускается несколько разновидностей блоков. Наиболее популярными являются изделия, предназначенные для колонного, ленточного, а также столбчатого оснований.

Количество материала вычисляется по следующей схеме: зная толщину, высоту и общий периметр будущей кладки, нужно рассчитать ее объем. Затем эту цифру следует разделить на кубатуру одного изделия, то есть блока. Специалисты рекомендуют использовать в работе блоки небольшого размера, так как они имеют меньший вес, а значит, не возникает сложности с их установкой.

После закупки материала приступаем непосредственно к установочным работам. Они выполняются поэтапно:

• Подготовка участка, то есть разметка, земляные работы, освобождение траншей.
• Устройство специальной песчаной подушки. На дно котлована засыпается слой толщиной 15 см из щебня и песка в соотношении 10:5. Для глинистых грунтов подушка должна быть трехслойной, ее оптимальная толщина – шестьдесят сантиметров. В данном случае в середину укладывается крупнофракционный наполнитель.
• Создание основы. Она может быть выполнена из монолитной бетонной стяжки или из плоских плит.
• Укладка блоков.
• В некоторых случаях также требуются гидроизоляция и утепление.

Если вы не знаете, как правильно класть фундаментные блоки, просто соблюдайте следующие рекомендации:

• Элементы размещаются с использованием грузоподъемной техники. Необходимо осуществлять контроль над правильностью их установки. Идеально, если за процессом будут следить 2-3 человека.

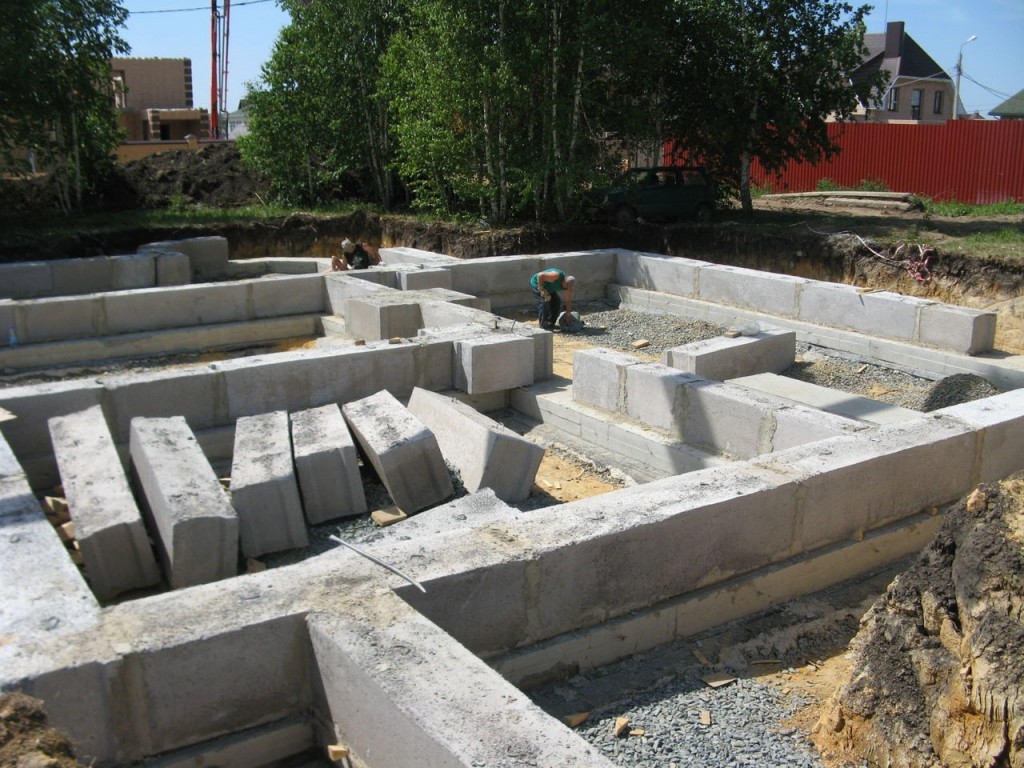

• Первыми монтируются ФБС по крайним осям, то есть на углах будущего объекта. Их нужно соединить между собой с целью трассировки периметра.
• Каждый блок, а точнее все его поверхности, обмазываются скрепляющим раствором.
• Первый ряд целесообразно создавать из более плоских и габаритных изделий, так как в этом случае обеспечивается большая устойчивость.
• Все блоки нужно выкладывать по уровню, недопустим «уход» больше чем на 2-3 градуса. Швы между элементами нужно заполнять скрепляющим составом.

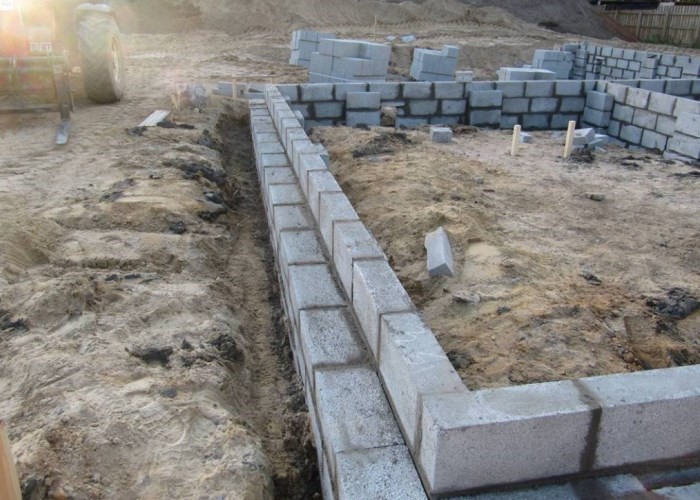

• Элементы устанавливаются по аналогичной схеме, что и кирпичная кладка, то есть со смещением. При этом угловые блоки размещают с перехлестом.
• Слой раствора между рядами должен быть не менее 1,5 сантиметров.
• Сначала создается фундамент для наружных стен, а после этого выполняется основание – для внутренних.

Поделиться ссылкой:

Производим и предлагаем продукцию:

Читайте также:

• Как ограничить въезд и парковку?
• Фундамент для дорожного знака
• Типы и размеры плит перекрытия
• Технология укладки тротуарной плитки
• ЖБИ как элементы благоустройства: виды, особенности

Все о блоках ФБС

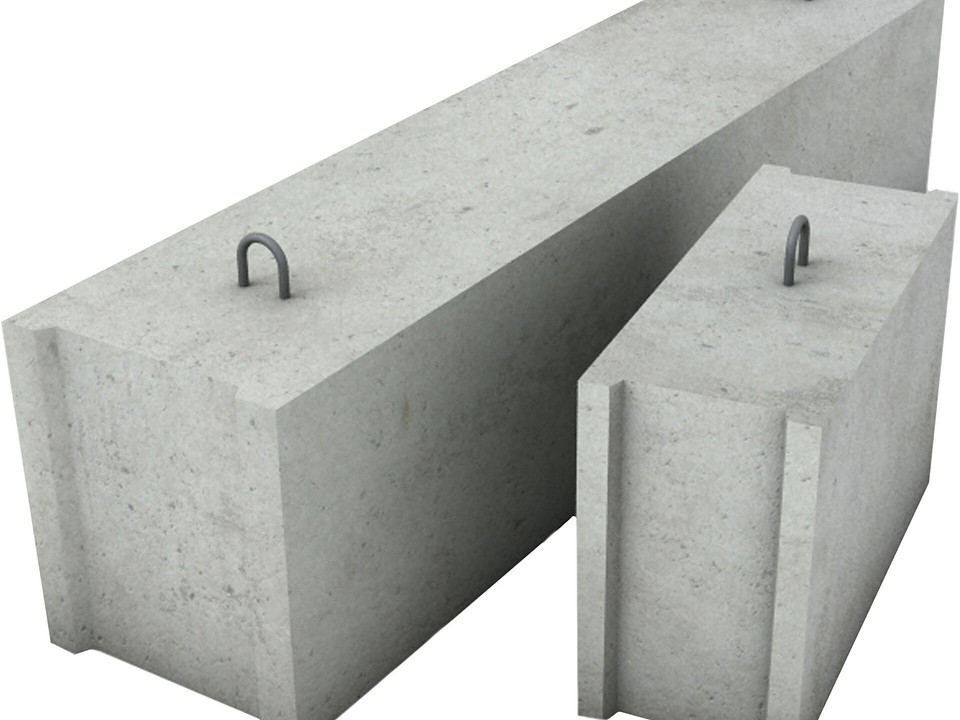

Блоки ФБС

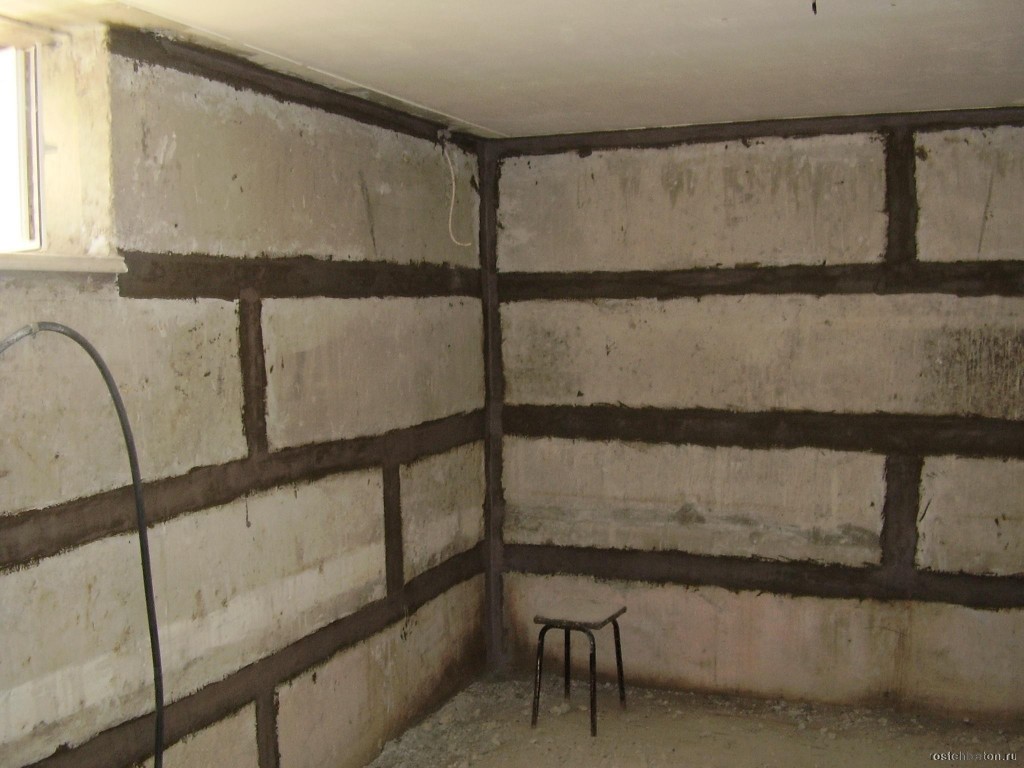

Для устройства стен подвалов, цокольных этажей, техподполий и фундаментов, находящихся ниже уровня земли, применяют сборный железобетон, а именно, фундаментные блоки сплошные (ФБС). Они представляют собой неармированные бетонные прямоугольные элементы различных размеров. Металл в них присутствует только в качестве монтажных петель (по 2 штуки на единицу).

По торцам блоки имеют выемки (замки), благодаря которым осуществляется монолитное соединение отдельных элементов в единую цепь. При монтаже боковые пустоты между блоками заливают бетоном и при необходимости армируют отдельными стержнями.

Плюсы и минусы цоколя из ФБС

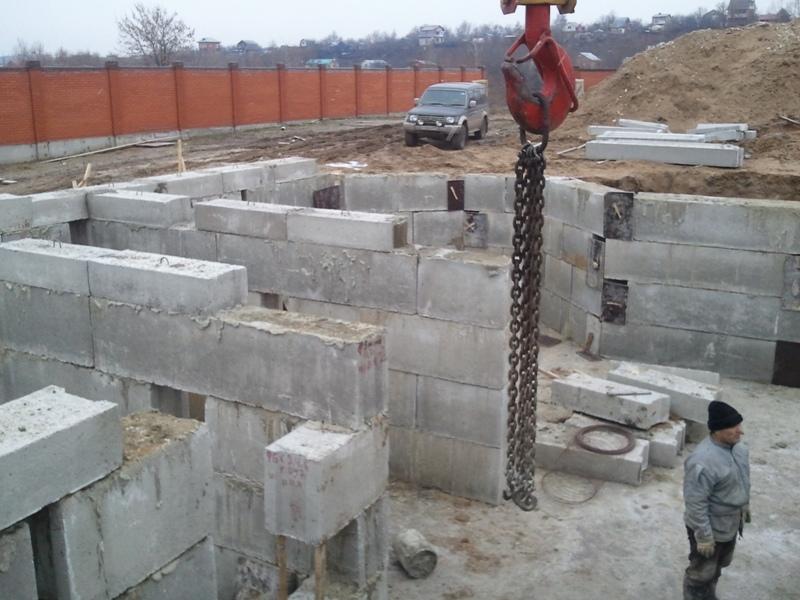

Монтаж ФБС

Если вы стоите перед вопросом, что лучше выбрать – монолит или ФБС для цокольного этажа, то предлагаем рассмотреть для начала положительные свойства блоков.

• Высокая прочность позволяет монтировать на фундамент из ФБС дома любой этажности (от 1 до 10!).
• Морозостойкость.
• Долговечность.
• Устойчивость к образованию и действию микроорганизмов.
• Геометрическая точность размеров и ровность боковых поверхностей блоков позволяет быстро и аккуратно смонтировать фундамент, уменьшит расходы на подготовку основания под гидроизоляцию и отделку.
• Сокращение сроков строительства по отношению к монолиту в несколько раз. 3 монтажника смогут возвести цокольный этаж за 2–3 дня.

Конечно, нужно сказать и о недостатках применения ФБС, их не много, и определяются они в основном финансовым положением владельца.

Производство блоков

• Стоимость блоков довольно высока. Если для уменьшения расходов бетон для монолита можно замешивать своими руками, то с ФБС это не получится. Блоки изготавливаются в специальных формах с вибрированием на стендах.
• Для монтажа блоков потребуется привлечение спецтехники, а это значительные затраты.
• Бытует мнение, что на стыках блоков не всегда удается достичь необходимой герметичности. Особенно это касается фундаментов (см. Фундамент цокольного этажа из ФБС: все конструкционные варианты), возводимых во влажном климате или при высоком уровне грунтовых вод.
• Этот недостаток, если имеет место быть, легко компенсируется хорошей, качественной гидроизоляцией. Кстати, монолит так же придется защищать от влаги, потому что бетон обладает некоторой степенью влагопоглощения.
• Если подсчитать полную стоимость цокольного этажа из монолитного железобетона, то навряд ли он обойдется дешевле, чем ФБС. А уж по срокам строительства блокам вообще равных нет.

Размеры ФБС

Размеры ФБС

Типоразмеров ФБС достаточно много, из них можно выбрать именно те, которые оптимально подойдут для вашего строительства.

Представляем таблицу самых востребованных размеров блоков:

Маркировка блоков понятна и дает полное представление об их размерах, но в дециметрах. Для удобства мы сразу переводим их в миллиметры. Например, ФБС 24.3.6 обозначает, что перед вами фундаментный блок сплошной длиной 2400 мм, шириной 300 мм и высотой 600 мм.

Из таблицы видно, что длина и высота блоков имеют допуски -20 мм, которые добираются раствором при монтаже. Заливаются блоки из бетона М7.5,это довольно высокая марка, обеспечивающая прочность и долговечность элементов.

Важно! Если вы задумали строительство цокольного этажа из блоков ФСБ, то специалисты рекомендуют изначально закладывать в проект размеры дома, исходя из габаритов блоков. В противном случае, некратные расстояния между блоками придется дополнительно монолитить бетоном.

Как правильно выбрать блоки для цокольного этажа

Выбор блоков

Стены цоколя являются одновременно и основанием всего здания, поэтому к ним применяются те же требования, что и к ленточным фундаментам. И здесь основным решающим фактором при выборе ширины блоков является толщина стен, а также последующие отделочные работы.

• При строительстве дома с облицовкой, ширина блоков должна быть минимум на 100 мм шире основной стены. Это делается для удобства отделки фасада, чтобы было, на что опереть облицовочный кирпич, утеплитель и прочее.
• Если дом строится из кирпича, и отделка не потребуется, то блоки можно брать меньше или равно ширине стен дома. Не надо бояться, что меньшая толщина ослабит фундамент, заложенная проектная прочность ФБС может легко выдержать нагрузку от 10-ти этажного здания.

Виды устройства стен

• При утеплении цоколя снаружи к его ширине, как правило, добавляется 50–100 мм. Чтобы защитить утеплитель от проникновения влаги сверху, над ним должен быть козырек. Обычно утепление подводят под кирпичную кладку, выступающую над цоколем на 100–150 мм. Или по периметру устанавливают специальный слив из оцинкованного металла или пластика.
• Для кирпичной или пено-, газобетонной кладки специалисты рекомендуют приобретать блоки шириной 600 мм (это обуславливается значительной толщиной кладки), а для бруса или стеновых железобетонных панелей будет достаточно ФБС шириной 300 мм.

Плюсы и минусы блочного основания

Фундамент для дома из блоков – это, по сути, бетонная стена, но не монолитная, а имеющая соединительные швы. Из-за этих особенностей есть свои плюсы и минусы. Также корректно проводить сравнение с ленточными монолитами.

Таблица 2 – Преимущества и недостатки сборных фундаментов

Устройство фундамента под дом из блоков следует предпочесть монолитной ленте, если грунт строительной площадки обладает нормальными несущими свойствами и будут привлекаться к работам подрядчики. Сделать фундамент из тяжелых блоков ФБС можно только с использованием подъемных кранов либо лебедок с системой блоков.

Типоразмеры изделий ФБС

Фундамент из ФБС – одна из разновидностей блоков, технический регламент производства которых указан в ГОСТ 13579-78. Нормативный документ рассматривает материалы, характеристики конструктива и правила по транспортировке изделий. Сплошные блоки повышенной прочности выполняются из смеси на основе бетона 1,8 т/м3 по плотности. Чтобы построить блочный фундамент, применяют элементы нескольких типоразмеров:

• шириной от 30 до 60 см с шагом 10 см;
• длиной 9, 12 и 24 дм;
• высотой 30 или 60 см.

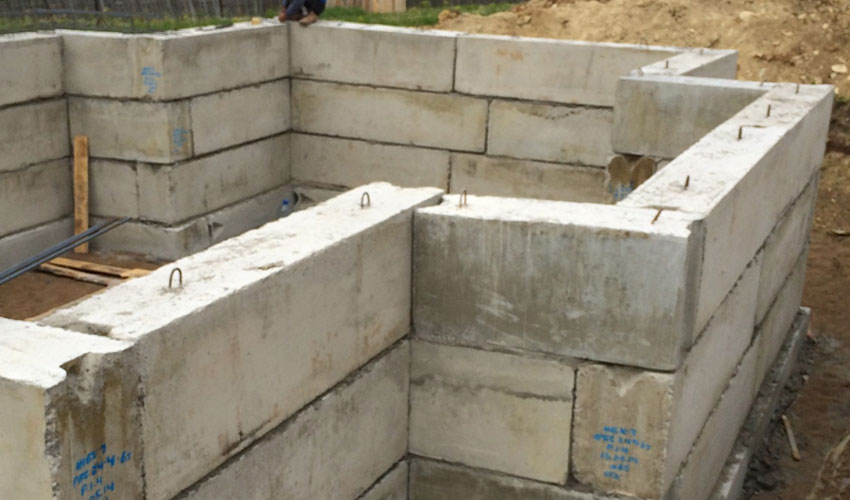

Блоки типа ФБС, из которых выполняется фундамент, фиксируются монтажной петлей или загибаются. Хороший вариант хранения – расположение на деревянной платформе толщиной 3 см. Укладка фундамента из блоков ФБС своими руками

Фундамент из блоков ФБС. Преимущества и недостатки

Фундамент из ФБС блоков обладает следующими преимуществами:

• Самым важным  достоинством строительства фундамента из ФБС является высокая скорость возведения.
• Экономичность. Такая конструкция обходится дешевле монолита, в среднем, на 20%
• Монтаж можно производить в любую пору года.
• Высокий период эксплуатации.
• Обладает высокими показателями водостойкости.
• Не требует установки опалубки.

Слабость у такого фундамента выявлена только одна. Из-за большого веса изделий, для строительства фундамента из ФБС требуется привлечение специальной техники. Но, так как фундамент из ФБС блоков устанавливается всего за 1-2 дня, техника используется недолго.

Для того, чтобы сэкономить время, силы и средства — доверьте эту работу профессионалам. Выбирая Зодчий, вы выюбирате качество по доступным ценам. Наши специалисты произведут все работы в максимально короткие сроки! Звоните нам.

Получить бесплатную консультацию

Как сделать фундамент из блоков столбчатого типа

Для небольших и легких построек можно изготовить столбчатый фундамент, который является более экономичным в плане расхода стройматериалов. Для его строительства по периметру и внутри будущего строения выкапываются ямы, в которых из блоков выкладываются тумбы. -admin/&action=edit# Высота тумб должна составлять около 40 см.

Дно ям трамбуется, засыпается гравием и песком, а затем снова трамбуется. Производится кладка блоков на цементном растворе.

Необходимо тщательно следить за тем, чтобы все тумбы находились в одной плоскости. В противном случае возможен перекос строения, исправить который будет невероятно сложно.

Достигается нужный уровень посредством веревки, натянутой между опорами.

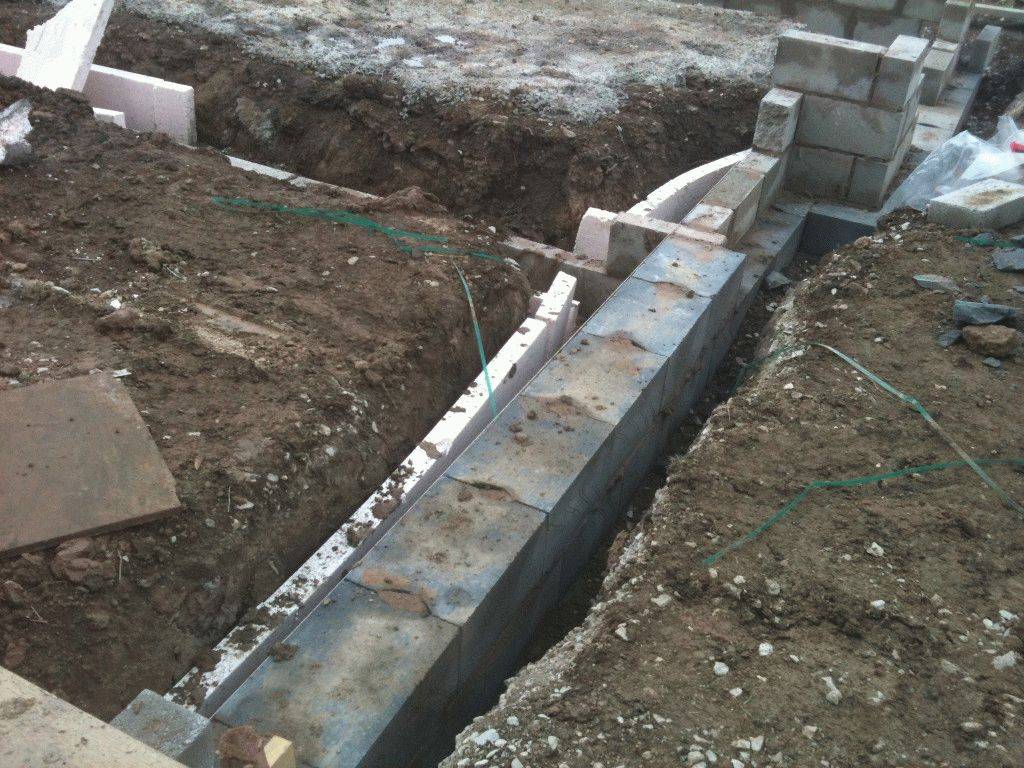

Устройство фундамента из блоков предполагает наличие гидроизоляции, ведь блочный фундамент не является монолитным. В нем обязательно найдутся какие-то небольшие щели, через которые внутрь фундамента может проникнуть вода.

Для предотвращения такого пагубного явления используют обычно рулонную гидроизоляцию и битумную мастику. Рекомендуется произвести гидроизоляцию фундамента как снаружи, так и внутри. Можно использовать жидкое натриевое стекло, которое смешивается с цементом. Полученным раствором обмазывается фундамент, что делает его водонепроницаемым.

Технология строительства фундамента из блоков

Для производства фундаментных блоков есть стандарты — и по размерам, и по компонентам смеси, и по другим параметрам. Перед началом строительства обязательно определяется тип грунта (шунтированием), глубина промерзания почвы и уровень грунтовых вод. Подушка под фундамент делается многослойной, трамбуют ее обычно виброплитой. Для расширения площади опоры самый нижний ряд выкладывается из трапециевидных плит, остальные ряды — из блоков, причем в шахматном порядке.

Важный момент: если на глинистой почве без подушки не обойтись, то на песке строят иначе: роют траншею, трамбуют дно и сразу закладывают плиты либо заливают бетон слоем 10 см — сверху уже кладут блоки. Сложив фундамент, его сразу же изолируют. По мере готовности (высыхания) слоя изоляции, основание будущей постройки засыпают песком с обеих сторон — и внешней, и внутренней. Причем каждый слой песка трамбуют, а при необходимости устраивают дренаж и отмостку.

Изоляция и крепеж также выпускаются на заводах, все это можно купить заранее, сэкономив еще больше времени при строительстве. При отсутствии опыта (например, при сооружении из блоков фундамента в частном хозяйстве, на даче) следует или основательно проконсультироваться, или нанять специалистов, а любое масштабное строительство выполняется только квалифицированными людьми, по типовой проектной документации.

Что это такое?

Фундаментные блоки строительные (ФБС) представляют собой железобетонные, монолитные элементы, которые изготавливаются в заводских условиях с жестким контролем параметров. Это позволяет обеспечить их высокую прочность, долговечность и стабильность геометрических размеров.

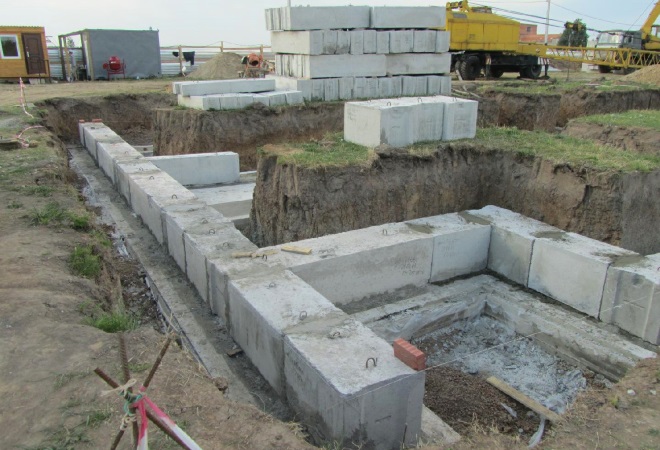

Фундамент из ФБС возводится путем поочередной укладки блоков в траншею (котлован) с последующий формированием сверху армопояса для равномерного распределения нагрузок.

Из этих блоков может строиться фундамент любого типа. Классический вариант – ленточный мелкозаглубленный фундамент.

Блочные конструкции наиболее подходит для грунтов с большим содержанием песка. В то же время за счет определенной подвижности фундамент легко переносит вспучивание. Не следует применять блоки на мягком грунте, в котором они могут проседать.

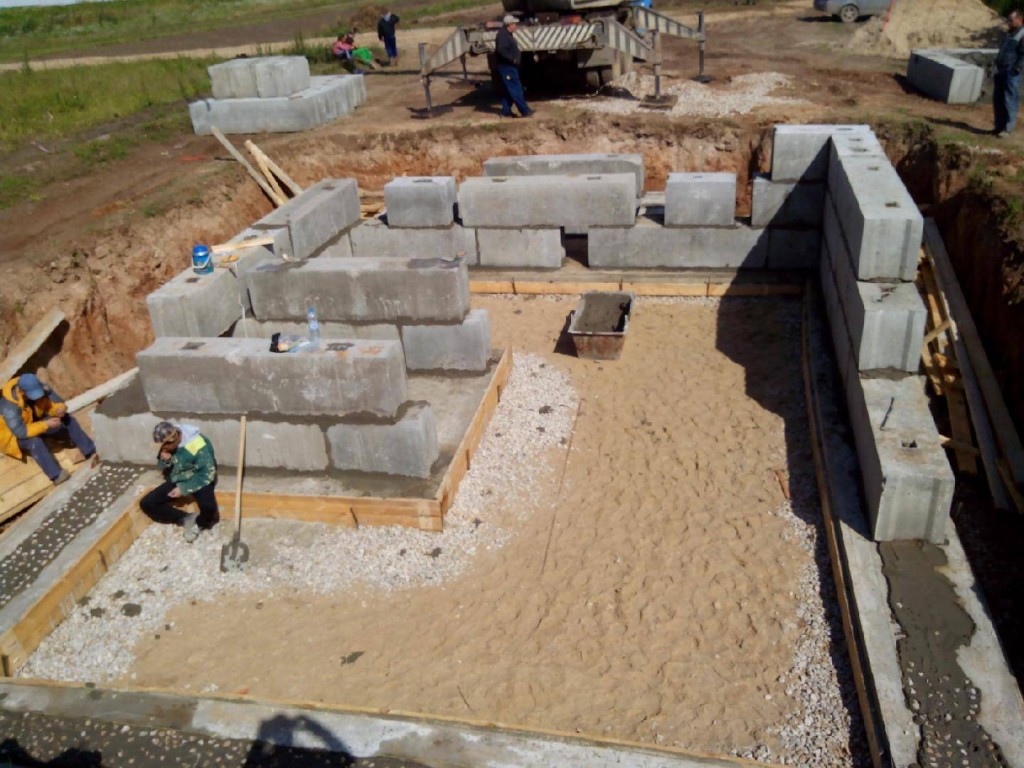

Монтаж фундамента из блоков ФБС

Перед началом непосредственной установки блоков ФБС своими руками стоит перекрыть траншеи досками, чтобы края ямы не обваливались, особенно когда вы будете доставлять тяжелые блоки на место установки.

При самостоятельном возведении блочного фундамента, стоит помнить, что первыми устанавливаются блоки ФБС в местах пересечения и углах, так как они являются своего рода направляющими.

Не бойтесь постоянно проверять точность расположения ключевых блоков и правильность расположения шнура-причалки. Поднимать ее стоит понемногу, после каждого ряда блоков, проверяя ровность всей линии.

Существует допустимая погрешность при возведении фундамента, но если Вы сомневаетесь, то лучше переделайте сейчас, сделав более точный и качественный фундамент.

И не забудьте о проведении технических отверстий для подведения коммуникаций к дому! Впрочем, все это уже должно быть в Вашем проекте.

Также, не забудьте обеспечить надежное покрытие, защищающее блочный фундамент от влаги и внешних воздействий. Для этого вполне подойдет битумная мастика.

Организация работ и порядок их выполнения

Чтобы окончательно разобраться в плюсах и минусах фундамента из фундаментных блоков, необходимо знать все технологические особенности рабочего процесса.

Считается, что блоки фбс лучше использовать в случаях, когда строительство монолитного типа не представляется возможным или является нежелательным по определенным причинам, начинающимся со значительного удаления бетонных узлов и плохих климатических условий до обычной неподготовленности потребителя при столкновении со сложными вопросами по обустройству опалубочной конструкции, армированию, заливке.

Одновременно необходимо напомнить, что фундаментная основа из блоков строится значительно быстрее и не требует существенных трудовых затрат. Только вот технологические особенности обустройства сборной основы для дома могут быть значительно выше, чем во время бетонирования монолитным способом.

Потребуется привлечь технику для земляных работ и кран, выполнить расчеты по укладке, придерживаться очередности в выполнении работ.

Общая последовательность действий выглядит следующим образом:

• в соответствии с проектным решением и схемой привязки выполняется разметка;
• грунт снимается на глубину промерзания, формируются наклонные стенки котлована в соответствии с расчетной призмой обрушения;

• заливается монолитная основа, устраивается подушка либо подбетонка;
• блоки укладываются рядами, соединяются раствором, приготовленным из песка и цемента. Ряды перевязываются по местам примыкания и угловым участкам армирующей сеточкой;
• фундаментная основа выдерживается до полной усадки;
• заливается армирующий пояс, устраивается перекрытие первого этажа;
• возводятся стены;
• фундаментное основание и покрывается гидроизолирующим материалом, устраивается утеплительный слой;
• проводится засыпка грунтом.

Перечень мероприятий и последовательность меняются. Если уровень грунтовых вод высокий, предварительно проводится осушение стройплощадки, но дренажную систему закладывают на начальном рабочем этапе или перед обратной засыпкой.

Изучив отличительные особенности проведения работ по возведению фундаментного основания из блоков фбс, можно понять все технологические особенности каждого этапа.

Особенности выполнения работ при монтаже фундамента

Чтобы будущее здание стояло ровно, долго и имело достойный вид, необходимо соблюдать все технологические требования по выполнению работ. Первым вопросом, который должен задать себе любой строитель, взявшийся за устройство фундамента из блоков, будет касаться вида грунта, на котором будет находиться строение.

Конструкции такого типа возводятся преимущественно на грунтах с высоким содержанием песка, низким уровнем залегания подземных вод и в регионах с благоприятными погодными условиями.

Вторым важным моментом будет правильное нанесение разметки на местности, а также рациональное распределение ресурсов использования пространства. При небрежном отношении прораба к своим должностным обязанностям падает скорость выполнения работы и ее качество.

Во время монтажа опалубки необходимо определить, сколько для этого понадобится леса.

Скрепить все доски нужно таким образом, чтобы они не отклонялись в сторону, не деформировались и не искривляли в будущем черновое основания фундамента. После заливки жидкого бетона следует выдержать все необходимые сроки согласно строительным нормам, иначе качество основания может быть низким, что в будущем приведет к нестабильности конструкции.

Сборный фундамент из блоков ФБС может устанавливаться с сочетанием кирпича или камня. Такая практика применяется при монтаже блоков больших размеров, что способствует более точному выставлению ФБС-элементов по уровню и препятствует образованию различных трещин и разрывов.

Укладка бетонных блоков производится на цементный раствор, швы заполняются промежуточными материалами вперемешку с раствором на цементной основе. Зазоры в виде заполненных швов позволяют дышать всей конструкции, сохраняя свою первоначальную устойчивость.

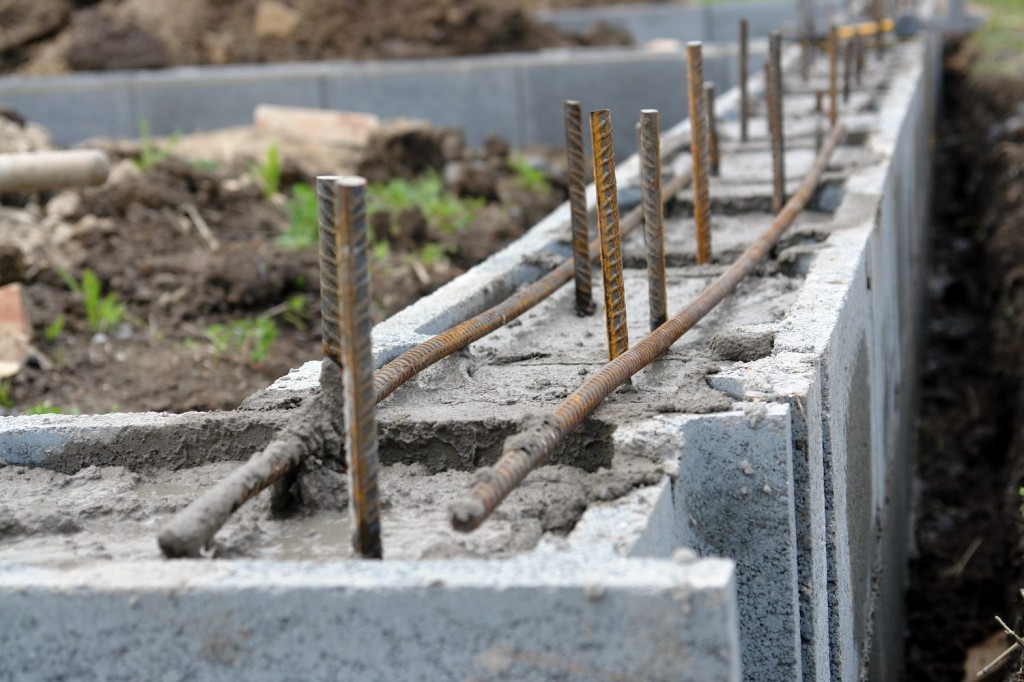

После установки фундаментных блоков производится обязательное армирование верхнего слоя конструкции. Эта обвязка может выполняться, как при помощи монолитного метода, так и с применением кирпича.

Отмостка устанавливается на уровне армирующего пояса и предназначается для защиты фундамента от попадания влаги, которая может негативно повлиять на устойчивость всей конструкции. На армирующий пояс укладывается слой гидроизоляции, который при желании можно запустить даже под отмостку.

И всё-таки, несмотря на сложность и трудоемкость строительно-монтажных работ, одним из наиболее устойчивых оснований является фундамент из блоков ФБС. Как укладывать блоки, можно рассмотреть схематически.

Фундамент столбчатого типа выполняется в такой же последовательности, отличительной частью при этом будет являться всего лишь внешний вид конструкции.

Если заказчик все же решился монтировать фундамент из блоков ФБС, пошаговая инструкция всего строительного процесса будет выглядеть следующим образом:

• исследование грунта;
• нанесение разметки;
• выкапывание траншеи или котлована;
• трамбовка земельного основания;
• засыпка песка или щебня и еще одна трамбовка;
• монтаж ленточного железобетонного основания или фундаментных плит;
• установка армирующего пояса;
• монтаж фундаментных блоков;
• установка слоя обвязки;
• укладка гидроизоляции и монтаж отмостки;
• возведение стены цоколя.

Что касается самостоятельного выполнения работ, то монтировать фундамент из блоков ФБС своими руками не рекомендуется в большинстве случаев, так как это довольно трудоемкий и технологически сложный процесс.

Во-первых, необходимо выполнить все расчеты, которые будут заключаться в выборе того или иного вида материалов. При этом нужно учитывать не только особенности грунтов, погодные условия, но и вычислить и сопоставить соотношения нагрузки надземной части строения с крайне допустимым сопротивлением конкретно используемых фундаментных плит и блоков.

Во-вторых, во время выполнения строительно-монтажных работ понадобится тяжелая строительная техника вместе с бригадой квалифицированных рабочих, которые быстро, ровно и качественно установят тяжелые железобетонные блоки ФБС.

Самостоятельно соорудить подобный фундамент возможно лишь в случае строительство легких надземных конструкций, которые не требуют блоков больших весов и размеров. В этом случае целесообразнее всего строить фундамент столбчатого типа с применением блоков ФБС.

Несмотря на то, какой вид основания будет установлен под тем или иным строением, выполнение всех технологических норм и инструкций гарантирует качество и долговечность фундамента, а вместе с ним надежность и безопасность всего здания.Не нашли ответов в статье? Больше информации по теме:

• Достоинства и недостатки стеклопластиковой арматуры
• Сборка опалубки для ленточного фундамента своими силами
• Устройство свайно-ростверкового фундамента
• Быстрое строительство надежного фундамента для легких построек
• Плюсы и минусы свайного фундамента для сооружения деревянного дома
• Самостоятельный монтаж фундамента

Столбчатый фундамент из блоков своими руками

Рассмотрим последовательность выполнения работ при обустройстве столбчатого фундамента из ФБС.

Подготовительные работы

Для начала вам необходимо подготовить участок к работе. С территории удаляются все растения и производится откопка верхнего дернового слоя грунта на глубину штыка лопаты (15-20 см).Нужно максимально выровнять строительную площадку по одному уровню. Если перепады высоты существенные, то процесс этот будет трудоемким и длительным, однако это крайне необходимо для того, чтобы высота опорных столбов фундамента была одинаковой.

Рис. 1.6: Снятие дерна в процессе подготовительных работ перед строительством фундамента

Совет эксперта! Если в результате выравнивания у вас получился серьезный перепад высоты между котлованом и остальной территорией участка, стенки котлована необходимо подпереть досками, чтобы земля не осыпалась.

Разметка основания

Далее производится разметка территории согласно проектному положению опорных столбов фундамента. Сначала размечаются углы дома, крайние точки отмечаются колышками из обрезков арматуры либо устанавливается каркас из брусков, между которыми натягивается бечевка.

Рис 1.7: Разметка столбчатого фундамента

Затем выполняется проверка размера образованных диагоналей на предмет соответствия проектной длине, также проверяется перпендикулярность углов. Последним этапов разметки является вбивание арматурных колышков в местах расположения опорных столбов.

Важно! Смотри почему описанный по ссылке фундамент лучше и надежнее столбчатого. Рекомендуем сравнить перед принятием решения.

Земляные работы

После выполнения разметки можно приступать к рытью ям, в которых будут располагаться столбы фундамента. Глубина ям должна быть на 25 сантиметров больше, чем глубина расположения столбов в почве, дополнительное пространство необходимо для размещения уплотняющей подушки.

Рис. 1.8: Рытье ям под опорные столбы

Совет эксперта! Если глубина ямы не превышает одного метра, стенки можно делать вертикальными, если больше — стенки делаются с откосами и укрепляются досками для предупреждения осыпания почвы.

Подсыпка и заливка бетоном

В выкопанных ямах обустраивается уплотняющая подушка. Состоит она из двух слоев толщиною по 10 сантиметров (при строительстве на слабых грунтах толщина слоев может быть увеличена). Первый слой — песок, который поливается водой и уплотняется ручной трамбовкой, второй слой — щебень.

Рис. 1.9: Уплотняющая подсыпка под опорные столбы

После создания уплотняющей подушки приготавливается цементно-песчаный раствор из цемента М300, который заливается в яму поверх подсыпки. Толщина бетонного слоя — 5 см.

Кладка блоков

Перед началом кладки опорных столбов ФБС блоки покрываются слоем битумной гидроизоляции. К кладке можно приступать после того, как бетон в ямах полностью затвердеет.

Укладываются ФБС блоки на песчано-цементный раствор либо на специальный клеевой состав. Для большей прочности столбов кладка укрепляется арматурной сеткой.

После того как первый столбик выложен, на нем делается нулевая отметка, по которой с помощью гидроуровня определяется высота всех последующих опор.

Рис 2.0: Кладка столбчатых оснований из ФБС

По завершению кладки выполняется обратная засыпка свободного пространства в ямах вокруг столбов грунтом.

Совет эксперта! Если строительство проводится на пучинистой почве отсыпку рекомендуется выполнять песком.

Обустройство ростверка

Обвязка опор столбчатого фундамента может выполняться деревянным либо железобетонным ростверком. Предпочтительнее последний вариант, поскольку он обладает на порядок большей прочностью и надежностью.

Для заливки ростверка на опорных столбах по внутреннему и внешнему периметру фундамента создается опалубка из деревянных досок внутренняя часть которой покрывается клеенкой..

Рис 2.1: Железобетонный ростверк на столбчатом фундаменте

Внутрь опалубка укладывается армокаркас из рифленых прутьев арматуры диаметром 12 мм. Каркас должен быть утоплен внутрь бетона на 5 сантиметров с каждой стороны.

Рис 2.2: Армокаркас внутри опалубки

Далее выполняется заливка бетона в опалубку. Для этого лучше использовать бетон промышленного производства закупленный в необходимом количестве, поскольку одномоментная заливка позволяет создать ростверк без микротрещин внутри бетона, что значительно улучшает итоговую прочность конструкции.

Совет эксперта! Дальнейшее строительство выполняется после полного отвердевания ростверка, на которое уходит около одного месяца.

Фундамент из блоков ФБС: как сделать блочный фундамент

Ленточное фундаментное основание для дома заслужено считается одним из самых надежных, долговечных и стабильных к нагрузкам. Но возводится оно достаточно долго – пара дней на выемку земли, пара на сборку опалубки плюс минимум двадцать на застывание бетонного раствора. Чтобы ускорить процесс строительства, застройщики нередко заменяют его на сборно-ленточный фундамент из блоков ФБС заводского изготовления. Этот вариант сделать гораздо проще, а времени на установку и монтаж уходит в разы меньше.

Конструкция столбчатого фундаментного основания для стен

Такое основание используют в сооружениях, конструктивная схема которых состоит из неполного каркасного элемента. Столбчатый фундамент состоит из фундаментной основы стаканного вида, по обрезу которой выкладывается балка либо панель цокольного этажа.

Такие фундаменты разрешается устанавливать на почвенных составах с хорошими деформационными характеристиками и показателем прочности. Объясняется это тем, что такой фундамент не допустит неравномерное деформирование. Армирование фундамента выполняется в подошве сварной сеточкой и каркасом в самом столбе.

Плюсы и минусы материала

Прежде чем выбрать блоки для выполнения монтажных работ нужно ознакомиться с преимуществами и недостатками материала ФБС. А именно таких:

• Хорошая прочность;
• Долговечность;
• Устойчивость к механическому и биологическому воздействию;
• Высокий уровень теплоизоляции;
• Экологическая безопасность;
• Широкий ассортимент моделей блоков.

Такие достоинства расширяют спектр применения изделий ФБС, позволяя использовать их в самых некомфортных условиях. Специалисты строительной сферы настоятельно рекомендуют использовать такой материал для укладки цокольных помещений, так как это позволить сократить время на возведения дома. Конечно, такие блоки имеют огромное количество преимуществ, но мы должны рассмотреть и минусы данных изделий:

• Стоит отметить, отметить, что блоки имеют высокую стоимость, но, она ниже, чем у монолита;
• Кроме этого, в большинстве случаем не получается получить максимальную герметизацию в местах стыкования. Если устанавливать фундамент наливного типа и цоколь, то можно получить более надежное строение. Особенно актуальна такая конструкция в сложных климатических условиях.
• Для строительных работ возведения цоколя, необходимо воспользоваться услугами специальных машин.

Внимание! ФБС изделия стоят дороже других материалов, и требует дополнительной гидроизоляционной обработки цоколя или подвала.

Пошаговый монтаж фундамента из ФБС

Для укладки фундаментных блоков, выкапывается траншея. На этом этапе важно учитывать размеры ФБС. Со дна очищается порода, неровности устраняются, дно покрывается песком. При песчаном дне проделывать эту работу бессмысленно.

Учитывается: тип грунта, суммарная нагрузка, наличие грунтовых вод, высота здания. Если проектом предусмотрены плиты ФЛ, рациональнее выкопать котлован под фундамент. Если ФСБ будет устанавливаться в грунт, выкапываются периметровые траншеи. Их ширина должна быть больше на метр для прокладки гидроизоляции, утеплительной прокладки и дренажа.

Расчет количества блоков ФБС

Первоначально определяется высота здания. Средняя глубина промерзания породы влияет на глубину залегания подошвы.

Грунт с песком относится к типу малопучинистого: вода в песке не концентрируется, промерзание отображается на устойчивости фундамента. Однако подземные воды вымывают песок.

Допустимо добавить подсыпку из песка и гравия, затем залить 10 см слоем бетона. Такой шар осуществляет две функции:

Блоки под фундамент устанавливаются цельной лентой, при этом заполняются пустоты. Размеры ФБС не всегда равны периметру конструкции. Важно выбрать конфигурацию с максимально плотным прилеганием блоков. Используют больше двух видов материалов: основные смешивают с доборными — выделяющимися уменьшенными размерами. Используется кирпич — чтобы заполнить небольшие пустоты, проложить нивелирующий слой, построить цокольный этаж. Расчет количества блоков проводится до начала строительных работ. Для этого используют специальные онлайн калькуляторы, или пользуются помощью специалистов.

Подготовка и разметка участка под фундамент

Построить многоэтажный дом без должного проектирования невозможно, все пошаговые этапы, расходы, разметки прописываются в плане. После планировки прорисовывается разметка:

• Кол — вбивается в метре от угла. Это предотвратит осыпание грунта под ним во время строительных работ.
• Шнур — протягивается по всей рабочей зоне, учитывая цокольное помещение и ширину блоков.

При постройке зданий со сложной конфигурацией, производится дополнительная разметка. Используется известь, краска, мел.

Земляные работы

Качественно построенный дом требует профессионального проектирования по результатам инженерных и геологических экспертиз. Только в этом случае удается избежать посторонних коммуникаций, что подходят к участку. Изучается состав грунта, наличие подводных течений. Это позволит гарантировать сооружение устойчивой конструкции.

Котлован под фундамент выкапывается:

• когда планируется цокольное или подвальное помещение;
• при укладке плит ФЛ;
• при неподходящем составе грунта.

Во всех других случаях обходятся траншеями. Глубина расположения лент всегда рассчитывается индивидуально.

Дренажный слой и подушка под фундамент

Для обеспечения надежного крепления бетонных плит, нагрузка распределяется на нижние грунтовые шары, которые заменяются нерудной породой. Используется щебень минимальных размеров(5-10 мм), песок, каждый слой уплотняется с помощью виброплиты или ручной трамбовки.

Прокладка подушки из бетона в малоэтажных домах делается в редких случаях (например, для возведения трехэтажного дома). Качество ФБС в разы выше, чем основание монолитной конструкции за счет максимального соответствия технологиям.

Ленточный фундамент из бетонных блоков ФБС для бани

В строительстве очень распространена конструкция сборного ленточного фундамента из блоков марки ФБС.

Конструкция фундамента из блоков ФБС раньше применялась повсеместно при строительстве многоэтажных жилых домов. Удобно,быстро. Поэтому и отрасль по изготовлению таких блоков в Советские времена очень быстро заняла свою нишу.

При строительстве многоэтажных домов на строительной площадке обязательно применялась строительная техника и строительные краны на период строительства объекта закреплялись за данной строительной площадкой. В отличии от современной организации строительства,сейчас строительной техникой обладают не все подрядные организации и зачастую необходимые строительные машины берутся в аренду с почасовой оплатой.

Почему вопрос о стоимости строительных машин стоит так остро при строительстве фундамента из блоков? Потому что блоки ФБС,хотя и имеют несколько типоразмеров,но все они требуют использования техники при их монтаже. А стоимость аренды крана за час работы не маленькая.

Как укладывать ФБС

В любом ряду укладка начинается с углов. Затем выставляются блоки в местах отвода простенков. Их называют маяковыми, и по ним потом равняют все остальные. Проверяется вертикальность их выставления, при необходимости вносятся коррекции. Чаще всего блок необходимо снова приподнять, сдвинуть и поставить на место.

После того как выставлены маяковые элементы, натягиваются причалки — шнуры, по которым ориентируются при установке следующих блоков. Они отмечают границы стены, причем так, чтобы ФБС стояли симметрично относительно середины блока ФЛ (блока-подушки). Предельно допустимое отклонение — 12 мм. Все последующие ряды блоков тоже выставляться должны ровно над серединой.

При укладке блоков необходимо следить за тем, чтобы они укладывались один над другим без большого смещения

Шнуры удобнее натягивать в 2-3 мм от боковых поверхностей маячных блоков. Так проще будет выставлять. Промежуточные блоки выставляются начиная с самых больших: сначала ставят все длиной 2,4 метра, потом 1,2 и затем — 0,9. Правильность их установки проверяют относительно разметочных шнуров, вертикальность — отвесом.

Как подобрать размеры блоков ФБС

Определить сколько блоков нужно на ваш фундамент, можно путем подбора. Самостоятельно сделать это можно на плане, нарисованном в масштабе. На плане вы размечаете каждый блок в том же масштабе.

Выбирают размеры блоков для фундамента из ФБС, исходя из простого правила: для повышения прочности конструкции использовать нужно самые большие размеры блоков. Потому сначала прорисовываете установленные в углах блоки 2,4 метра, потом, если они помещаются, рисуете их в местах примыкания простенков. Между ними тоже ставите самые большие блоки, которые там могут поместиться. Там, где они уже не становятся, ставите меньшего размера. Если остаются какие-то промежутки, в которые не помещается даже самый маленький блок (0,9 метра), нестрашно — эти промежутки заполняют кирпичной кладкой.

Два типа сборных ленточных фундаментов из ФБС — с подушкой и без (мелкозаглубленная лента)

Аналогичным способом прорисовываете второй ряд, не забывая о смещении швов. Если нужно, таким же способом прорисовываете третий. Затем считаете необходимое количество блоков каждого размера. Полученный план не выбрасывайте: вам он пригодится при монтаже сборного фундамента уже на площадке.

Раствор для кладки ФБС

Для кладки фундаментных блоков используется стандартный цементно-песчаный раствор марки М-100. Его можно получить используя разные матки цемента и количество песка:

• на 1 часть цемента М300 берут 2,5 части песка;
• на 1 часть цемента М400 песка идет уже 3 части;
• при использовании М500 песка досыпают 4 части.

Сначала перемешивают сухие компоненты до получения однородного состава и цвета. Затем постепенно добавляют 0,5 части воды. Если раствор получается слишком густым, воду понемногу небольшими порциями доливают. Консистенция должна быть, как у густой сметаны: не комком, но и не течь.

Не старайтесь увеличить количество цемента. Это не только не повысит прочность бетона, как ожидаете, а намного ее снизит. Для набора крепости бетону необходимо строго определенное количество заполнителя (в данном случае песка) и воды. При недостатке того и/или другого его прочность будет ниже. В самом плохом случае он будет трескаться и крошиться.
