Буронабивной фундамент с ростверком: технология и устройство

Забивные сваи с ростверком

Верхней частью свайного фундамента, задача – распределить тяжесть несущих компонентов сооружения, называют ростверком. Сбоку конструкция напоминает стол. Представляется рамой из железобетона, устанавливаемой под стенами здания; стоит на забивных сваях. Внешний вид ростверка – это балки, которые объединяются оголовками свай.

Ростверк на забивных железобетонных сваях

Сваи с ростверком используются при строительстве зданий с малым количеством этажей, бань, загородных домов, коттеджей. Вид конструкции при таком строительстве – это монолитная лента. Фундамент здания на ж/б сваях применяют в тех случаях, когда использование другого типа основания не является возможным. Если грунт слабый, необходимо передать тяжесть здания на более глубокие слои почвы. Именно с этой задачей справляются сваи с ростверком. Сложный рельеф располагает к постройке здания на сваях из железобетона. В таких случаях только этот вариант является возможным.

Типы ростверка на сваях ж/б

Классификация происходит в зависимости от технологии производства свай:

• Монолитные ростверки – тип, представляющийся лентой из бетона с арматурами, которая служит соединителем всех краев свай сверху. Сооружение такого ростверка ничем не отличается от ленточного фундамента. Лишь некоторые ситуации заставляют изготовить ростверк в виде сплошной плиты. Главное преимущество – возможность возведения свайного основания без серьезных затрат строительных материалов, времени и сил.
• Сборные ростверки. Монтаж происходит из обычных балок из железобетона. Берут определенное количество готовых элементов особой конфигурации (под ключ). После этого происходит замоноличивание.
• Сборно-монолитные конструкции изготавливаются путем комбинирования различных типов ростверков.

Мы всегда используем на практике только первую технологию производства работ. Именно монолитный тип самый надежный. Нет лишних стыков и соединений. Соответственно, нет риска возникновения деформаций, трещин и прочих неприятных последствий.

Преимущества применения забивных свай с ростверком

• Возможность формирования на разных типах грунта;
• Трата времени на работу с землей сводится до минимума;
• Возможность выполнения свайного основания с ростверком даже зимой;
• Гарантирована способность выдерживать высокие нагрузки несущих элементов здания;
• Стоимость подобного основания куда ниже, чем, например, у ленточного аналога.

Монтаж такого типа фундамента осуществляется путем ввинчивания или забивания (в зависимости от типа) свай в грунт на необходимую глубину. Затем, чтобы верхние концы были на одинаковом уровне, их подрезают с помощью болгарки или отбивают отбойником.

Области использования забивных свай с ростверком

В основном, применение распространено на проблемных грунтах с высоким содержанием глины. Но и в обычных условиях, благоприятных к другим типам фундамента, сваи с ростверком встраиваются отлично. Потому строители нередко прибегают именно к этому типу основания.

Кстати, в редких случаях возможно применение и такого материала, как швеллер. Чаще всего он применяется в купе с винтовыми опорами. В этом видео запечатлен один из наших монтажей, где материалом для ростверка забивного фундамента послужил именно швеллер:

Особенности конструкции для дома с ростверком

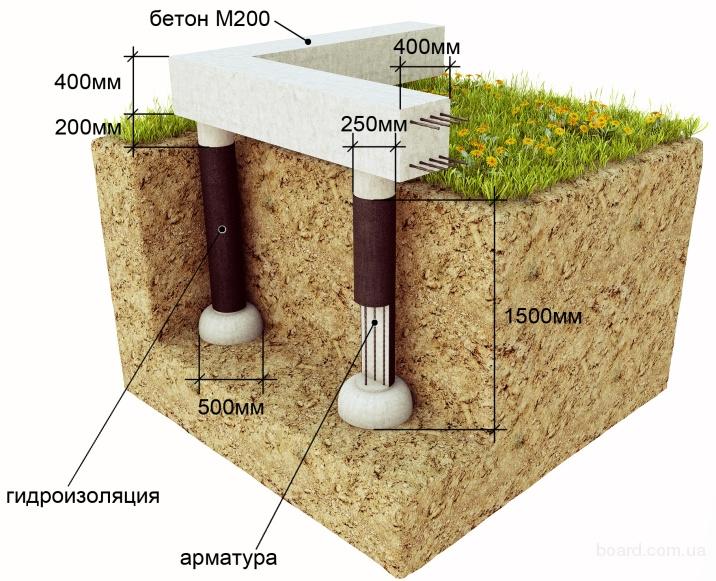

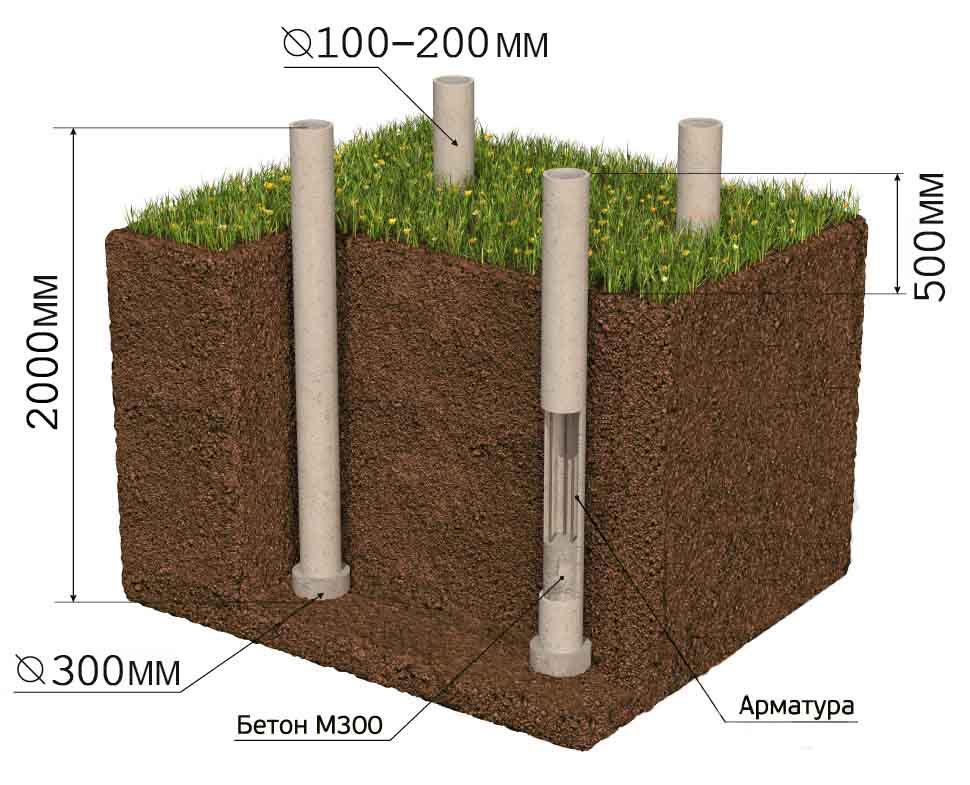

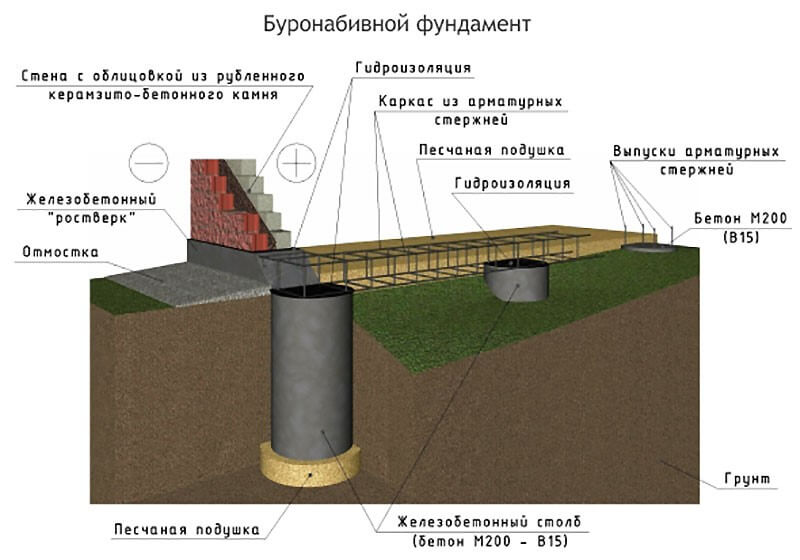

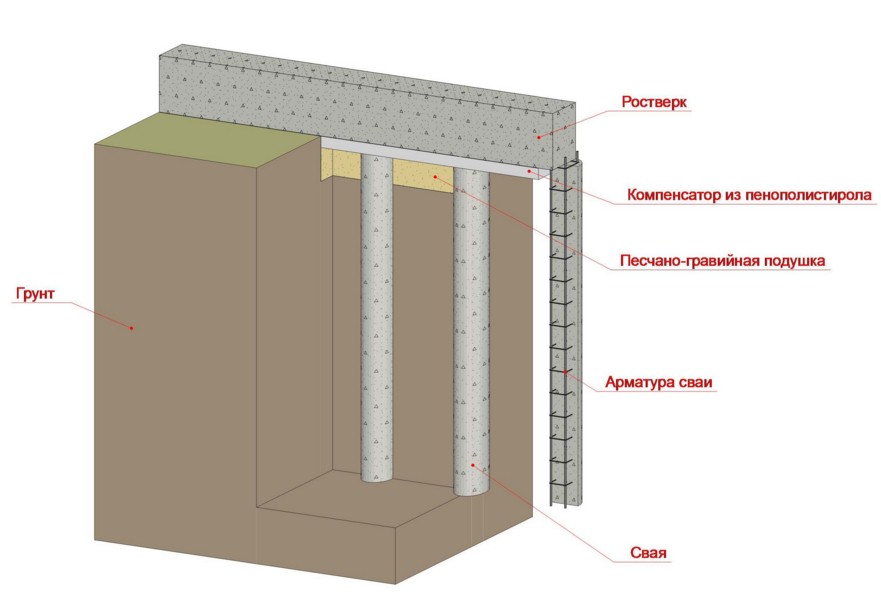

Возведение такого типа фундамента, как буронабивной фундамент, представляет из себя бурение в почве столбовых ям, в которые погружается металлический каркас, а замет все это заливается бетонной смесью или раствором цемента с песком.

Буронабивной фундамент монтируется непосредственно на участке застройки. Приступая к расчету фундамента необходимо принять во внимание характер грунта (уровень его промерзания) и вес будущей конструкции. Как правило, ширина будущего фундамента должна быть на 30-40 см больше предполагаемой ширины внешних и несущих стен дома.

Предназначение

Буронабивные фундаменты сегодня пользуются особой популярностью, так как отличаются неплохими техническими параметрами и простотой возведения. Используют их в качестве оснований при малогабаритном строительстве. Зачастую на основе буронабивных фундаментов возводят одноэтажные жилые дома из пенобетона, древесины или кирпича.

Практичность такой системы еще и в ее независимости. С помощью свайного фундамента довольно легко пристроить к дому дополнительное здание. При этом нет нужды использовать тот же тип оснований, что и под основной конструкцией.

Технически на буронабивных фундаментах можно размещать практически любые нетяжелые сооружения любой формы и сложности. Но в большинстве случаев его применяют именно в жилищном строительстве, где нет необходимости использовать тяжелые монолитные плиты или мощные ленты.

Очень часто буронабивные фундаменты встречаются на болотистых или торфяных грунтах. Связано это с тем, что опорный слой, способный выдерживать нагрузки, находится довольно глубоко в земле (до 8-10 м). Соорудить в таких условиях ленточный или монолитный плитный фундамент технически очень сложно и экономически невыгодно.

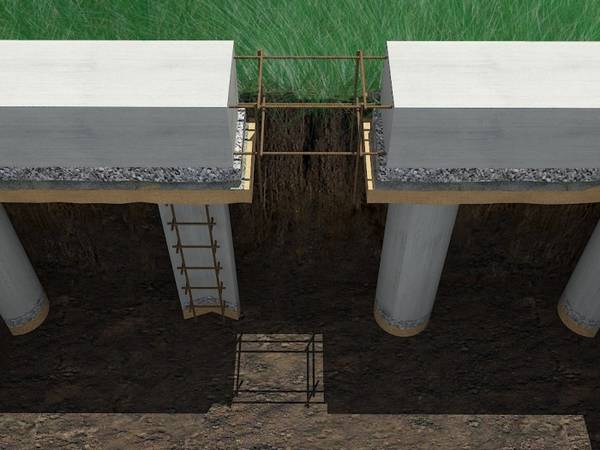

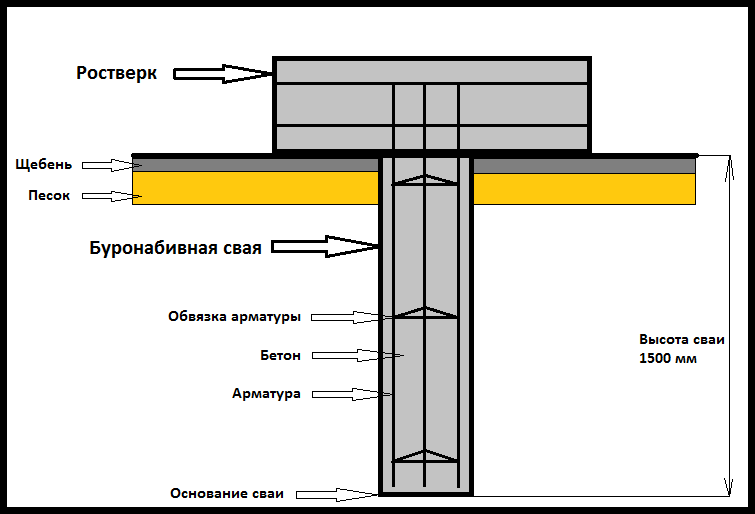

Как сконструировать стык сваи с ростверком

Буронабивная свая — это независимая отдельностоящая конструкция, которая является самостоятельным элементом в совокупности с другими частями здания. Примыкающим элементом, с которым она напрямую стыкуется – это монолитный армированный ростверк. С другими элементами здания она связана поэтажно через стыковку отдельных конструкций здания друг с другом, через передачу нагрузки от самого верха сверху к низу при вертикальной сборке, где свая располагается внизу этой схемы, образуя с ростверком жёсткий неподвижный диск с грунтом основания.

Каркас ростверка.

Для создания жёсткого сопряжения собирают жёсткий стык узла обреза сваи с монолитным телом ростверка. Жёсткость и равно устойчивость стыка сваи с ж/б ростверком зависит от глубины анкеровки рабочей арматуры, в составе пространственного единого каркаса сваи, внутрь тела ростверка. Длина анкеруемого стержня определяется расчётом от внешних усилий здания от самого неблагоприятного сочетания комбинаций при разных типах загружений. Анкеруют арматуру стержней в виде прямого участка или при помощи отгибов по определённому радиусу, опираясь на положения СП 52–101–2003. Анкеруемый стержень + защитный арматурный слой бетона = проектируемая, конструируемая высота ж/б ростверка, которая, в свою очередь, будет единой как «в расчётной плоскости» направления усилий, так и «из расчётной плоскости» направления усилий.

Но этого недостаточно для того, чтобы конструкция работала устойчиво. Теперь необходимо зафиксировать (собрать) сваю в ж/б ростверк как один конструктивный элемент с другим конструктивным элементом. Для этого необходимо наращивание ростверка по ширине «из расчётной плоскости» направления усилий в противоположные стороны от ж/б сваи с отступом минимальным в 100 мм, опираясь на указания по конструированию свайного фундамента.

Не выполнение данного условия приведёт к выпучиванию сваи из ж/б ростверка из-за бокового неравномерного давления грунта, с образованием вертикальных трещин в месте их пересечения. А так мы имеем компенсатор, который препятствует свае работать в этом случае как самостоятельный элемент в плоскости наименьшей жёсткости, и обеспечивает совместную работу поперечного сечения ж/б ростверка с оголовком сваи. В этом случае внутренние напряжения перераспределяются. Исходное положение этих конструкций относительно друг друга не изменяется. А также сохраняется единый принцип их совместной работы между собой. Наличие малых и больших эксцентриситетов тем самым нивелируется, что ведёт к сохранности соосности привязок центров осей симметрии ж/б свай с центральной осью симметрии сечения монолитного ростверка.

Армирование продольными стержнями ростверка включает в себя огибание вертикальных выпусков из ж/б сваи, как по наружному, так и по внутреннему обмеру стыкуемого узла. Горизонтальная арматура ростверка закрепляется с выпусками из сваи при помощи специальной вязательной проволоки по ГОСТу 3282–74. При этом получается надстройка в виде многоэтажной сборки, где один элемент является основанием для другого, с расцентровкой арматурных продольных пространственных элементов в виде каркасов в теле ж/б элемента.

Продольные стрежни огибают ростверк по контуру, располагаясь между наружной гранью ядра сечения в виде ромба и защитным слоем бетона, внутри растянутой зоны поперечного сечения ростверка. При детальной прорисовке видно, что ядро сечения обжато равномерным армированием со всех сторон.

Для обеспечения долговечности фундамента желательно покрыть его гидроизоляцией. О том как это делают можно узнать подробнее в статье: гидроизоляция элементов фундамента, её виды, технологии нанесения.

Буровые сваи в условиях плотной застройки

Основное применение буронабивных свай — устройство фундаментов высотных зданий в густо застроенных центральных районах городов. Этот метод обеспечивает необходимую несущую способность. Но главное, исключает вибрацию грунта, свойственную забивке. И в какой бы сложной градостроительной обстановке не возводилось новое здание — применение буронабивной технологии позволяет с высокой точностью обойти уже существующие подземные коммуникации.

Здесь то на помощь приходит технология выполнения буронабиввых свай прямо по месту расположения, предлагающая щадящий способ устройства свай с наименьшим уровнем динамических воздействий на почвы по всей проектной глубине. Бурение скважин под сваи не нарушает структуру прилегающих грунтовых слоёв, т.к. отсутствуют ударные динамические воздействия, а вибрация минимальна. Этим достигается сохранение природной крепости и возможность использования прочностных свойств грунта в их полном объёме.

Преимущества буронабивного фундамента

Фундаменты из представленного оборудования обладают рядом следующих преимуществ:

• защита домов от потопления грунтовыми водами;
• конструкция, которую ставят на этом фундаменте, характеризуется высокой прочностью;
• не понадобится большое количество времени для его возведения;
• для его создания не требуется большого количества стройматериалов;
• при возведении такого фундамента отсутствует вероятность нанесения повреждений соседним зданиям;
• представленное оборудование можно легко установить на бугристых поверхностях, при этом ландшафт не пострадает;
• отсутствует необходимость установки большого числа свай;
• технология позволяет устанавливать их на различных почвах.

Установить сваи без обсадных труб возможно только на устойчивых почвах. Сваи с обсадными трубами можно возводить на любом виде грунта.

Применение буронабивных свай позволяет уменьшить расходы на стройматериалы, сократить время возведения фундамента. Они способны выдержать более тяжёлые конструкции, поэтому выбор этого типа фундамента позволит увеличить площадь возводимого здания за счёт увеличения количества этажей. Процесс строительства не будет казаться таким тяжёлым, и дом будет сдан раньше назначенного срока, что, несомненно, принесёт застройщику неплохую прибыль.

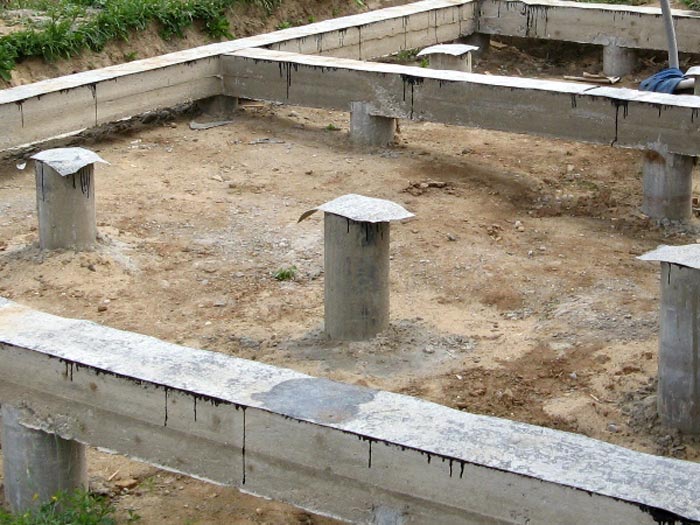

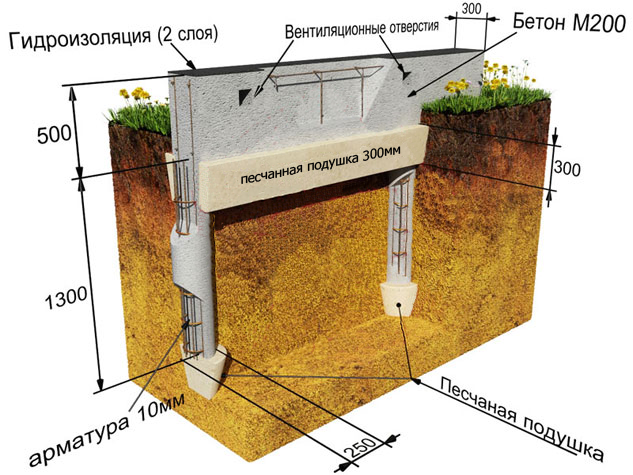

Устройство свайного фундамента с монолитным ростверком

Возведение строений различного назначения на сваях в значительной степени удешевляет строительство. Для повышения несущей способности свайного фундамента устраивается ростверк.

Его можно соорудить из сборных ж/б конструкций, металлопроката, бетона.

Для частного строительства самым подходящим справедливо считается свайный фундамент с монолитным ростверком: его возведение не требует участия тяжелой строительной техники.

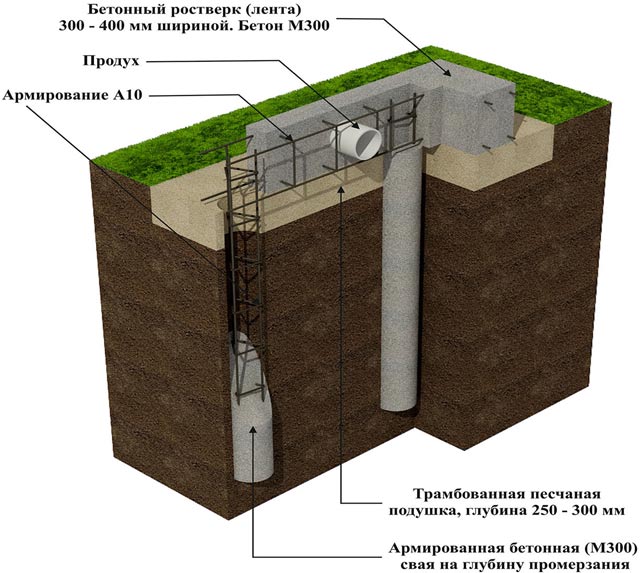

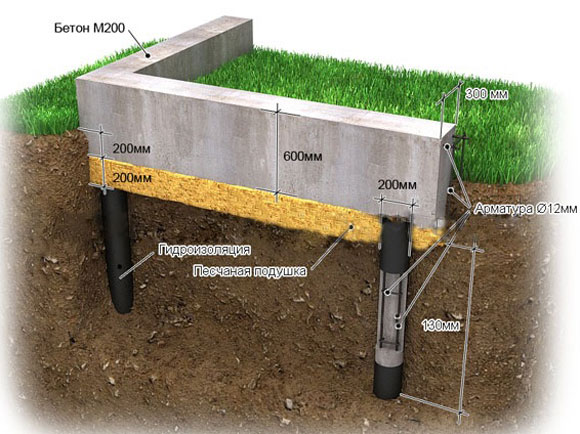

Конструктивные особенности свайного фундамента с монолитным ростверком

Существует два варианта исполнения монолитного ростверка:

• плитный – ростверк, связывающий в единую систему все сваи;
• ленточный – ростверк, соединяющий сваи последовательно.

Плитный ростверк устраивается под всей площадью здания, ленточный – только под несущими стенами.

Наиболее распространенным в частном строительстве является ленточный монолитный ростверк, так как особо тяжелых построек в индивидуальном хозяйстве не возводится, а материалоемкость плитного ростверка в несколько раз выше ленточного.

В свою очередь, ленточный ростверк также делится на несколько разновидностей, характеризующих его положение относительно грунта:

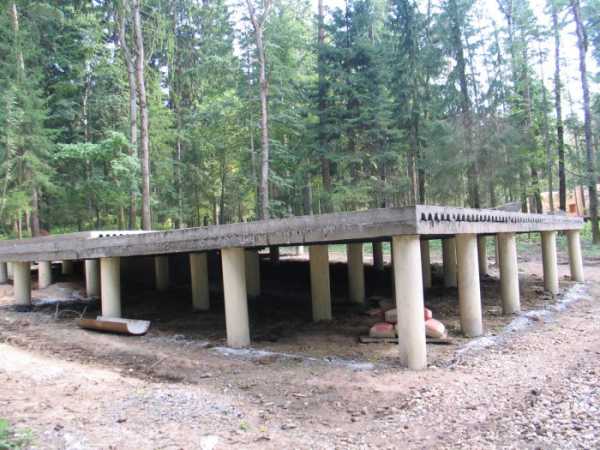

• висячий (высокий) – размещается выше поверхности земли. Расстояние от его подошвы до грунта – не менее 10-15 сантиметров. Данный вид ростверка целесообразно применять на пучинистых грунтах;
• наземный – ростверк, подошва которого лежит на уровне поверхности земли на подушке (песчано-гравийной или песчаной). Такая конструкция приемлема только на непучинистых или слабопучинистых грунтах. Грунты, подверженные пучению в период морозов способны оторвать ростверк от свай;
• низкий – заглубленный ростверк. В пучинистых грунтах он заглубляется на глубину промерзания, на грунтах более благополучных глубина погружения ростверка в грунт может составлять всего 200-400 мм.

Из всех видов ростверков наиболее распространенными в индивидуальном строительстве являются висячие: они достаточно прочные, чтобы служить надежной опорой легким постройкам. Их устройство не требует проведения земляных работ.

Большинство построек (дач, бань и пр.) возводятся с использованием фундамента на буронабивных сваях с монолитным ростверком – самого дешевого и не требующего больших трудозатрат варианта.

Технология строительства

Устройство свайного фундамента и монолитного ростверка можно разбить на несколько этапов:

• подготовительные работы;
• установка свай;
• устройство ростверка.

Подготовительные работы

В процессе подготовки площадку под строительство выравнивают, планируют (насколько это возможно – ведь вся прелесть свайных фундаментов в том и состоит, что рельеф местности остается практически неизменным).

Забивной свайный фундамент

Забивной фундамент сооружается с применением железобетонных свай квадратного сечения с заостренным концом. Но они считаются менее надежными по сравнению с металлическими трубами, которые за счет наличия лопастей обладают лучшей устойчивостью.

Рисунок 8. Забивные железобетонные сваи

Особенности

Железобетонные сваи изготовляются в заводских условиях из качественного бетона с предварительным армированием. Они бывают разной длины, что позволяет сооружать забивной фундамент практически на любых почвах (исключение составляют скалистые), так как изделия погружаются на глубину залегания плотных несущих слоев.

Рисунок 9. Конструкция забивного свайного фундамента

Основные плюсы:

• Устойчивость к неблагоприятным климатическим условиям.
• Способность выдерживать вертикальные и горизонтальные нагрузки за счет качественного армирования железобетонных свай.
• Минимальная трудоемкость устройства, поскольку погружение выполняется с привлечением спецтехники.
• Небольшой объем земляных работ – для погружения не требуется предварительно делать скважины или копать траншеи.

Этапы монтажа

Последовательность устройства фундамента на забивных сваях:

Процесс забивки железобетонных свай показан в следующем видео:

Вот само основание

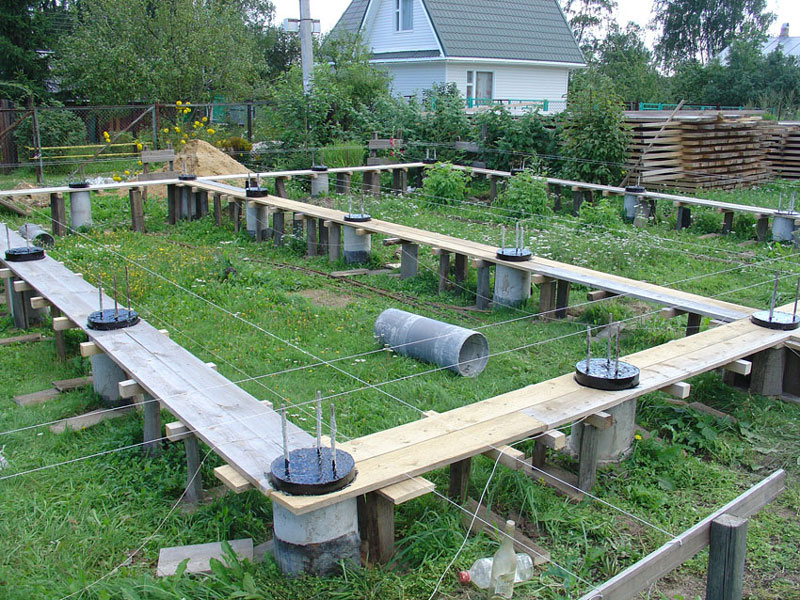

Скважины завершены, опоры сделаны, и можно приступать к монтажу фундаментных конструкций (точнее, их главной части). Первый шаг в строительстве основания – обустройство днища опалубки. Оно может быть двух типов – песчаная подушка по всему периметру ростверка (защищённая от воды, естественно), либо помещённые поверх лагов щиты. Выбор этот не произволен, как могло бы показаться. Песок используется под низкие ростверки (выше нуля максимум на сорок сантиметров), пробел как раз песком и восполняется, выше – гидроизоляция.

С другой стороны, если делается ростверк на полметра и выше, то без щитов, передающих нагрузку на систему подпорок, обойтись будет крайне сложно. Песок может просто не вытянуть такую функцию, не удержать буронабивные сваи с ростверком. Когда днище, так или иначе, готово, приходит время бортов опалубки. Она может быть съёмной, либо каркасом из досок. В случае каркасных ростверков борт идёт по линии балок, а при монолитной схеме границей будет периметр. После окончания строительства бортов, делается укрепляющий каркас ростверка. Этот каркас образуют горизонтальные пруты, крепящиеся к вертикальному каркасу опор.

Как только опалубка сделана, надо лить бетон. Заливку раствора в подземную часть опалубки делают при помощи желобов, наполняя им ростверк порциями, аналогичными использованным в создании свай. После того, как последняя порция поступила внутрь, закрываем монолит сверху полиэтиленовой плёнкой и ждём пару недель, иногда три, поднимая защиту лишь для подмачивания верхнего слоя. Когда всё застынет, нужно разобрать опалубку. Всё, наступило время строительства стен дома.

Виды свай

Разновидности свай

Количество необходимых опор зависит от типа и размеров, способа установки, площади основания.

В промышленном и гражданском строительстве используют типы свай:

• Забивные, железобетонные или стальные. При установке механизированный молот производит удары, углубляя опору. Грунт вокруг сваи уплотняется, а часть нагрузки в дальнейшем будет восприниматься боковыми стенками.
• Буронабивные. Для сваи бурят отверстие необходимой глубины и диаметра. Монтируют в шурфе каркас арматуры и заливают отверстие бетоном. При обустройстве отверстий возможно расширить нижнюю часть шахты, тем самым увеличить площадь сечения. Исходя из этого расстояние между буронабивными сваями может быть больше, чем у других видов.
• Вибропогружаемые утапливают без больших ударных нагрузок. Свае придают вибрацию, и она под собственным весом продавливает грунт. Способ используют для пустотелых труб большого диаметра, выдавленную во внутреннюю полость землю извлекают и удаляют со стройплощадки.
• Винтовые основания чаще применяют при возведении каркасных или деревянных жилых домов, так как монтаж опоры можно провести без использования тяжёлой техники. К нижней части конструкции приварены лопасти, что значительно увеличивает площадь опоры. Поэтому расстояние между винтовыми сваями может быть больше чем при других типах конструкции.
• Вдавливаемый тип подходит для небольших строений и ограждений. Для монтажа необходима специальная техника.

В качестве материала используют железобетон, металл, дерево.

Для оптимального распределения нагрузки сваи соединяют обвязкой или ростверком. Частный случай — объединение свайного поля и ленточного фундамента.

Целесообразность возведения

Выбор в пользу данного решения целесообразен лишь в том случае, если:

• вы хотите сэкономить. Безусловно, в ряде случаев такой подход позволяет сэкономить до 30% средств, выделенных на возведение фундамента. Но, опять же, не стоит вдаваться в крайности: если вы видите, что по расчетам вам требуется возвести несколько десятков свай, то впору задуматься – а не проще ли залить плиту или ленту;
• качественные показатели грунта не позволяют возвести «классические» типы фундаментов за минимальный отрезок времени. Очень часто бывает так: вы самостоятельно исследуете грунт и замечаете, что по своим показателям он далек от идеала – УГВ высокий, сплошь идет пучинистый грунт (глина и т.д.), да и глубина промерзания для вашего региона немаленькая. Вот в таких условиях либо заливают плиту, либо делают ставку на рассматриваемы в статье тип или фундамент на винтовых сваях;
• нагрузка от дома относительно невысока. Сразу скажем, что рассматриваемый нами тип  подходит для легких и средних конструкций. Но в любом случае, решающим моментом в пользу выбора одного из видов  должен являться расчет.

Подведем итоги

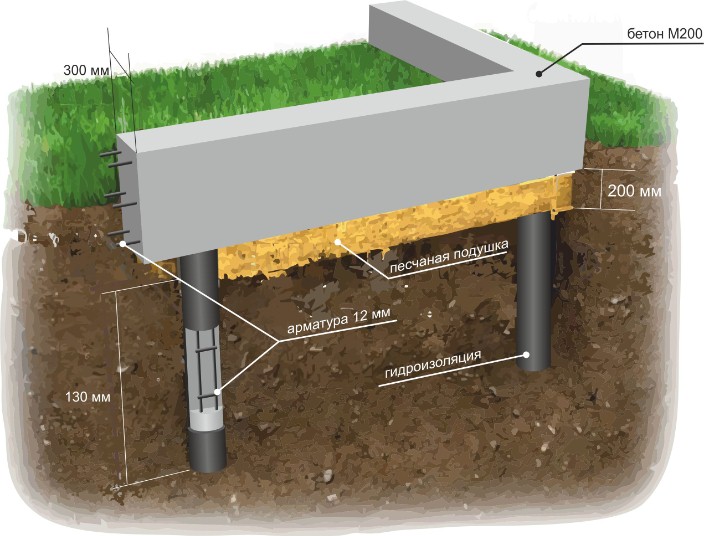

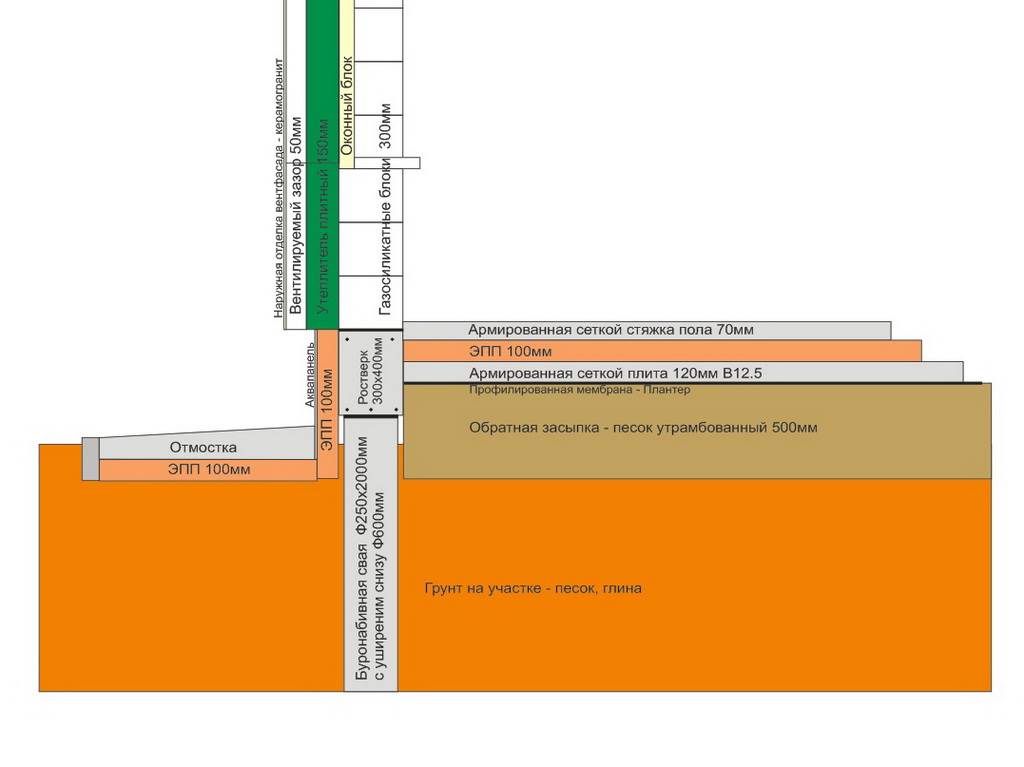

Когда строится здание с буронабивным свайным основанием, расстояние от одной опоры до следующей принимается из условий:

• Не меньше 1 м;
• От 3 до 6 диаметров сваи;
• На основании расчета. Нормы относятся к требованиям, а не к рекомендациям;
• Для нужного значения можно изменить в расчете параметры бетонного столба -площадь основания или боковой поверхности (глубину прохождения грунта);
• Результат практических исследований отличается от табличных данных;
• Застройщик, имеющий опыт работы на этом участке, сокращает затраты на подготовительные исследования и минимизирует вероятность просчета.

Достоинства и недостатки столбчатого фундамента

Преимущества

• Экономичный. Требует меньше материалов, а именно  бетона и арматуры, по сравнению с ленточным и плитным фундаментом.
• Не требует изготовления съемной опалубки. Используется несъемная опалубка, на изготовление которой тратится небольшое кол-во времени.
• Фундамент из буронабивных свай легко можно сделать самостоятельно без привлечения спецтехники и наемной силы.

Недостатки

• В отличие от ленточного нет возможности сделать погреб и цокольный этаж.
• Требуется более детальное проектирование в отличие от ленточного и плитного.

Средний срок службы столбчатого фундамента из буронабивных свай:  150 лет.

Плюсы и минусы свайно-ростверкового фундамента

Подбирая основание для будущего строения необходимо изучить плюсы и минусы свайного фундамента с ростверком. Такая конструкция имеет отличную устойчивость и высокую несущую способность. Это особенно важно для строительства домов на почвах, которые склонны к подвижкам. Данный тип фундамента часто встречается в сейсмически активных зонах, когда основа останется неподвижной при небольших землетрясениях.

Ростверк лишь соединяет сваи и равномерно распределяет нагрузки между ними

Важно! Классические сваи способны выдерживать нагрузку до нескольких тонн.

Свайно-ростверковый фундамент целесообразно выбирать для строительства сооружений на грунтах со сложной структурой, особенно в горной местности, которая характеризуется небольшим слоем сыпучего грунта. Производители выпускают сваи различной длины, что позволяет возводить фундамент на склонах, а также создавать криволинейные объекты. Свайно-ростверковый фундамент является идеальным основанием для строительства здания из любого материала.

Благодаря тому, что ростверк не контактирует с землей, исключается вероятность подтопления сооружения грунтовыми водами, попадания в дом грызунов и различных насекомых. Для возведения свайного фундамента с ростверком нет необходимости в предварительной очистке и выравнивании площадки строительства, что уменьшает трудоемкость и себестоимость работ. Возводить фундамент можно самостоятельно без привлечения мощной строительной техники, что особенно важно в условиях плотной застройки или на небольших земельных участках.

Однако данная конструкция имеет свои недостатки. При проектировании этого типа фундамента следует выполнить точные расчеты с привлечением специалиста. Здесь следует учесть длину, диаметр, вес, количество свай и их точное месторасположение.

Ростверк будет идеальным вариантом для загородного дома

Важно! Свайный фундамент не рекомендуется использовать для тяжелых, массивных сооружений даже за счет увеличения диаметра свайных элементов.

Еще одним недостатком является трудоемкий ремонт основания, который потребует сооружения подпорных стенок или установки дополнительных свай. Возведение свайного фундамента с ростверком исключает устройство подвального помещения и требует дополнительного утепления нижней части здания.

Достоинства подпорных стенок из буронабивных свай

К преимуществам буронабивных свай в использовании подпорных стенок можно отнести следующие позиции.

• Возможность строительства и реконструкций центральной части городов, которая обычно часто застроена.
• Возможность строительства многоэтажных зданий с потребностью освоения подземного пространства.
• Обеспечение надежности и устойчивости стенок выкапываемых котлованов в процессе сооружения фундаментных и перекрываемых конструкций.
• Технология возведения подпорных стенок из буронабивных свай дает возможность полностью исключить неравномерное проседание фундаментов соседних зданий и сооружений. Это исключает появления аварийных ситуаций.
• Данная технология экономически выгодна и оправдана.
• Возможность строительства зданий на любых видах грунтов.

Фотоотчет по установке свай специалистами ООО “ПСК Основания и Фундаменты”

Устройство буроинъекционных свай при строительстве свиноводческого комплекса

Фотоотчет установки шпунтового ограждения при строительстве жилого дома

Фотоотчет установки ограждения котлована при строительстве многоэтажного дома в г. Мытищи

Фотоотчет монтажа буросекущихся свай при устройстве бетонной форшахты в Москве

Фотоотчет устройства буронабивных свай при реконструкции транспортной развязки

Фотоотчет усиления несущих конструкций и грунтов основания здания на объекте “Строительство Красносельско-Калининской линии”

Фотоотчет усиления несущих конструкций и грунтов основания здания на участке от станции «Казаковская» до станции «Путиловская»

Фотоотчет устройства буронабивных свай диаметром 426 мм на объекте “Реконструкция здания склада – Первый этап” в г. Лобня

Рекомендации по работе на разных грунтах

Перед установкой обсадки делают скважину в грунте, поэтому качество почвы учитывают при выборе агрегатов и типа буронабивной сваи.

Металлические и пластиковые капсулы ставят в земляных слоях:

• торфяные грунты;
• глинистые почвы, глины;
• пески, супеси;
• суглинки.

В обводненных пластах, неустойчивых, плывучих, просадочных грунтах бетонирование проводится не позже 8 часов после выполнения скважины. В устойчивых категориях земель нормативное время начала бетонирования продлевают до 24 часов.

Если возможность укладки смеси в обозначенные сроки отсутствует, нельзя начинать бурение до появления благоприятных обстоятельств. Сверление начатых проходов останавливают на уровне 2 м до проектной отметки и расширения не выполняют.

Какие сваи лучше использовать в определенных условиях

• Строительство свайного фундамента с ростверком своими руками

  Забивные опоры делают с железобетона, сечение прямоугольное, реже круглое, размеры могут отличаться. Используются на слабых в верхних слоях, почвах, под которыми есть твердые несущие породы;

• Трубчатые сваи-оболочки. Это металлические опоры круглой формы, используются для возведения оснований на слабых грунтах, в сейсмически активных зонах и при возможном влиянии горизонтальных, вертикальных и выдергивающих нагрузках. Наконечник стальных свай острый, иногда спиральной формы;
• Пирамидальные конические сваи, сделанные с бетона. Они имеют размеры 40х40 см, постепенно зауживаются до размера 20х20 см. Обладают высокими несущими способностями, применяются тогда, когда верхний слой почвы отличается высокими строительными характеристиками, но его толщина недостаточна для возведения надежного основания;
• Ромбические. Больше практикуются на пучинистых почвах с высоким расположением грунтовых горизонтов.

Свайно-монолитный фундамент сейчас считается одним из самых надежных и практичных конструкций, несмотря на свое устройство и некоторые сложности в возведении.

Но, при этом, такая конструкция в некоторых случаях считается оптимальной и лучшей.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).

Порядок действий:

Подготовка

Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.

С помощью колышков производят разметку участка. Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.

Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов.

Установка свай

Забивка свай производится с помощью специальных машин.

Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.

Обычно установку производят по спирали или змейкой, последовательно переходя от одной точки к другой.

Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.

Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).

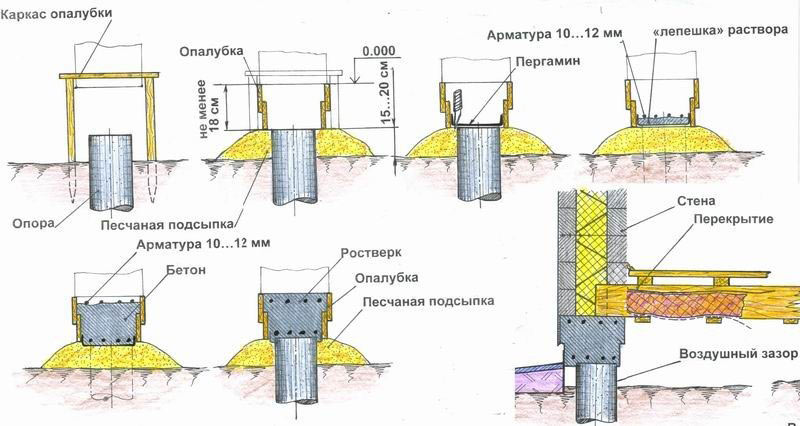

Строительство опалубки

Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).

Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.

Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.

Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.

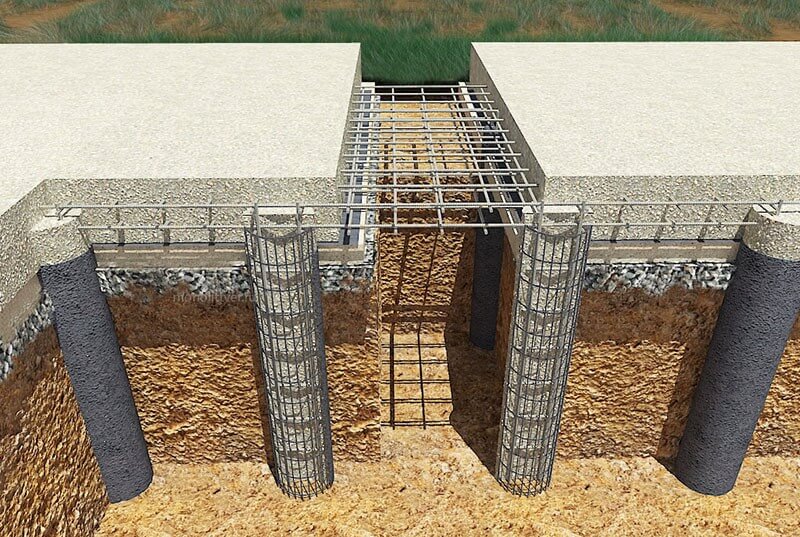

Создание армпояса

Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.

Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.

Заливка бетона

Заливку бетона производят после окончательного затвердения бетона в сваях.

Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон.

Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.

Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.
