Печь Бубафоня

Достоинства отопительного устройства

Эта печь обладает следующими положительными качествами:

1. Простота исполнения и монтажа. Сварочный аппарат, металлическая бочка, трубы – это все, что потребуется для конструкции. Причем процесс изготовления не представляет особых сложностей, не требует специальных знаний, разве что владения сварочным аппаратом.
2. Универсальность. Возможность использования любого вида твердого топливного сырья, например: угля, дров, стружки, опилок.
3. Печь длительного горения может работать в течение 3-24 часов. На этот процесс влияют такие факторы, как объем конструкции, вид топлива, количество поступающих воздушных масс в топливный бак.

На сайте youtube.com представлен хороший обзор преимуществ и недостатков этого отопительного устройства, с которыми можно ознакомиться.

Расчет основных параметров печи

Если для изготовления печи применяется какая-то нестандартная емкость, а найденный чертеж рассчитан на газовый баллон или на 200 л бочку, то лучше выполнить расчет хотя бы основных параметров, чтобы печь работала с максимальной отдачей. К ним относятся:

• Габариты печки. Оптимальный диаметр емкости — 30-80 см. Соотношение ее диаметра к высоте находится в диапазоне от 1:3 до 1:5. При нарушении этой пропорции в меньшую сторону, воздух не будет поступать в зону горения, а просто станет выходить в дымоход. В случае, когда показатель завышен, будет наблюдаться горение по центру закладки и отсутствовать возле стенок. В результате произойдет заклинивание прижимного круга из-за его просадки, а горение перестанет поддерживаться.
• Толщина стенок цилиндра. Особенно большой вес имеет этот параметр при устройстве водяного контура. Нельзя допускать, чтобы минимальное значение было менее 4 мм. Если печь используется только для обогрева одного помещения типа гаража, подвала или теплицы, то допускается эксплуатация емкости со стенками меньшей толщины ( от 2,5 мм), но потеря мощности неизбежна.
• Размеры поршня. Важен не только диаметр блина, но и толщина металла. Оптимальный зазор между ним и стенками — 5% от диаметра. Толщина круга и его диаметр находятся в обратно пропорциональной зависимости. Если этот узел тяжелый, он будет проседать и гасить огонь, а слишком легкий не обеспечит достаточного прижима.
• Площадь сечения патрубка дымохода на выходе. Определяют ее путем умножения энергоотдачи печи в кВт/ч. на коэффициент 1,75. В свою очередь, значение энергоотдачи получают, умножив массу закладки на удельную теплоотдачу используемого топлива. Если известен объем рабочей части печи, то его умножают на удельную массу и получают массу закладки.
• Параметры штока для поступления воздуха. Диаметр его принимается в пределах 0,5-0,55 от площади сечения выходного патрубка.

Удельная теплоотдача и коэффициент закладки (удельная масса на единицу объема) — величины справочные:

Чтобы не углубляться в подробные вычисления, необходимую толщину заготовки для прижимного круга можно выбрать из таблицы:

Примерный расчет сечения дымохода для печи из газового баллона при диаметре 30 см и высоте загрузки приблизительно 70 см выглядит так:

Определяют объем загрузки путем умножения площади сечения на высоту:

Определяют массу загрузки, с учетом использования торфяных брикетов:

От такого количества топлива получится следующая отдача энергии:

Учитывая, что при грамотном исполнении одной закладки хватает на 12 ч. и имея основные параметры, можно вычислить среднюю мощность печи:

В базовые конструкции печи Бубафоня можно вносить свои изменения, соблюдая при этом основные пропорции. Поле для экспериментов просто огромное, а результат может превзойти ожидания.

https://youtube.com/watch?v=pRrCe5eqw2w%3F

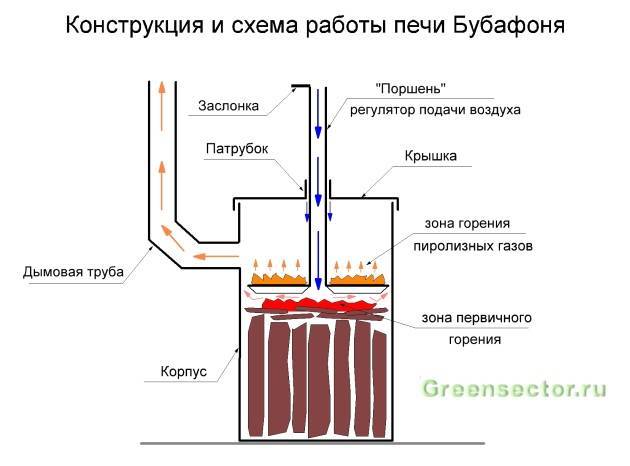

Принцип работы печи Бубафоня на пальцах

Можно долго рассказывать теорию, поясняющую работу этой отопительной установки и оперировать терминами, понятными лишь инженеру-теплотехнику. Наша же задача состоит в том, чтобы помочь домашним мастерам сделать печь Бубафоня своими руками.

Поэтому коротко перечислим самые важные ее особенности:

• Процесс горения топлива идет сверху вниз (как у восковой свечки), а не снизу вверх, как у обычной печи. Дрова закладываются в вертикальном положении, а сверху на них насыпают щепки, опилки и бумагу для растопки.
• Для дожигания пиролизных газов используется распределитель воздуха – стальной «блин» с лопастями и отверстием посередине. Воздух в зону горения поступает через трубу, приваренную к «блину». За внешнее сходство эту конструкцию иногда называют «поршень».
• Топливо поджигается сверху (при снятом распределителе воздуха). После разгорания пламени, «блин» с лопастями ставится на топливный массив, а сверху на корпус печи надевается крышка. Некоторые пользователи разжигают печь прямо через воздушную трубу, заливая в нее немного керосина.
• Процесс термического разложения древесины происходит под «поршнем». Под его весом горящее топливо уплотняется, температура возрастает и происходит термическое разложение с выделением горючих газов. По мере сгорания дров «поршень» опускается вниз, не давая топливу разрыхлиться и потерять температуру, необходимую для пиролиза.
• Выделяемый топливом горючий газ сгорает над поверхностью распределителя воздуха, увеличивая КПД печи на 20-30%.

Тяга печи регулируется посредством задвижки, установленной на трубе «поршня». Кислород, необходимый для горения пиролизного газа, поступает в верхнюю камеру через зазор между «поршнем» и крышкой. Поскольку тяга у такой печки достаточно мощная, то выхода дымовых газов через зазор между крышкой и корпусом, а также поршнем и крышкой не происходит. Высота дымовой трубы, по отзывам владельцев должна быть не менее 4 метров.

Одеваем рубашку на Бубафоню

Отзывы о работе печи бубафоня в большинстве своем положительные. Тепловой отдачи котла, сделанного из газового баллона хватает для обогрева помещения площадью до 60 м2. Единственный недостаток конструкции – неравномерный прогрев. Самый простой способ его устранения – обдув корпуса вентилятором. Отметим, что намного выгоднее сделать котел Бубафоня с водяной рубашкой, который сможет обогреть несколько помещений.

Мастера предлагают два места для установки водяного контура: на корпусе котла или на его дымовой трубе, которая сильно нагревается. Проще всего сделать такую систему по принципу «труба в трубе», одев на корпус котла или на дымовой канал бочку или трубу большего диаметра. Открытые торцы «рубашки» нужно герметично заварить и врезать в нее входной и выходной патрубки для подключения к отопительным приборам.

Можно сделать теплообменник из водопроводной трубы, установив ее витки в наружный стальной кожух и засыпав их песком для более равномерной передачи тепла. Кроме этого, змеевик можно разместить внутри кирпичной кладки, сделанной вокруг корпуса котла.

https://youtube.com/watch?v=35FBhp5zH2I

(Visited 1 759 times, 1 visits today)

Особенности устройства Бубафоня

От простых буржуек эту печь отличает длительный период горения. В железной печке-времянке вся топливная закладка вспыхивает сразу. У этой же модели печи процесс горения идет постепенно за счет регулирования поступления количества воздуха в топку.

Итак, печное оборудование «Бубафоня» состоит из следующих элементов:

1. Корпус в виде цилиндра, в котором и происходит процесс сгорания топлива. В нем предусматривается отверстие под дымовую трубу. В качестве основы для корпуса можно использовать металлическую бочку, старый газовый баллон или трубу.
2. Поршень, включающий в себя ребра и пятку. К последней приваривается труба диаметром 85-100 мм, по которой подается кислород в камеру сгорания. За счет ребер пятка не соприкасается с топливом, а это в свою очередь улучшает горение.
3. Дымоход, для которого берется труба диаметром 110-250 мм.
4. Крышка. Как правило, используется верхний металлический элемент, взятый с бочки. В нем делается отверстие под поршневую трубу.
5. Задвижка, установленная в верхней части трубы для подачи воздуха. Благодаря ей регулируется объем кислорода, попадающего в камеру сгорания.

Модернизированный вариант Бубафони

Подобная печная конструкция может использоваться не только для обогрева помещения, но и для создания системы водяного отопления. В этом случае сооружается водяная рубашка с подведенными к ней отопительными трубами. Жидкость, циркулирующая в трубах системы отопления, нагревается за счет тепловой энергии, образующейся в топливном баке.

Модернизировать устройство можно следующим образом:

1. Для водяной рубашки понадобятся два металлических листа толщиной 3 мм. Их необходимо согнуть и соединить в замкнутый металлический кожух с помощью сварки.
2. Топливный бак «Бубафони» помещают внутрь корпуса.
3. Подсоединяются трубы, через которые будут подаваться воздух и вода.
4. Последний шаг – установка крышки соответствующего размера.

Отопительная печь, совмещенная с системой водяного отопления, готова к эксплуатации.

Для уменьшения потери тепловой энергии рекомендуется обмазать металлическую поверхность емкости для хранения горючей жидкости раствором, приготовленным из глины, с дальнейшим возведением кирпичной кладки.

Подготовка к монтажу печи

Прежде чем приступить к изготовлению данного типа печи своими руками, найдите подходящее для работы место. Лучший вариант — монтировать печь на свежем воздухе летом. Только заранее позаботьтесь о доступе к электрической сети. Если возможность работать на улице полностью исключена, можно расположиться в подсобном помещении или в гараже. Сразу запаситесь нужными инструментами и материалами. Для изготовления печки типа бубафоня вам понадобится:

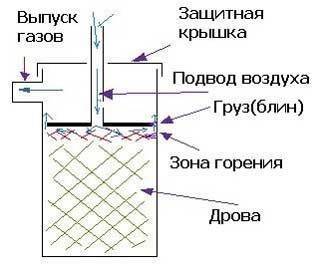

Схема печи бубафоня.

• большая железная бочка;
• разных размеров швеллер;
• болгарка;
• два куска металлической трубы (лучше использовать сталь);
• сварочный аппарат;
• молоток;
• толстая фольга;
• полсотни огнеупорных кирпичей;
• смесь для раствора;
• уровень строительный;
• листы разных размеров.
