Автоматика на воротах: что делать, если система перестала работать?

Особенности CAME FROG

• Высокое качество материалов IP67 применяемое в производстве привода повышает устойчивость к внешним факторам и увеличивает срок службы самого привода. Компания гарантирует надежность и долговечность привода не требует постоянной диагностики или ремонта, что делает его одним из лучших приводов в этом классе.
• Это надежная и проверенная регулировка положения створки распашных ворот. Привод оснащен встроенными концевыми выключателями открывания и закрывания створки ворот. Концевые выключатели привода CAME FROG позволяют точно, легко и быстро настроить конечные положения распашных ворот.
• Блок управления приводов серии: (CAME FROG-A, CAME FROG-AV, CAME FROG-A24) подает низкое напряжение на электропривод устройства. Привод позволяет полностью регулировать скорость движения створок распашных ворот в начале и конце цикла, а также позволяет остановку или реверс распашных ворот в случае обнаружения препятствия. (CAME FROG A24)

Автоматика на воротах: что делать, если система перестала работать?

Несмотря на то что цены на автоматические ворота с каждым годом становятся ближе к аналогам без автоматики, многие покупатели предпочитают сначала поставить конструкцию, а через 6-18 месяцев оснастить ее приводами. Такая практика – нормальна и обоснована, но при этом надо понимать:

• При покупке ворот с подбором автоматики последним занимаются профессионалы, знающие все особенности и характеристики полотна, для которого устанавливается привод, вероятность просчета с мощностью автоматического комплекта минимальна;
• Экономить на автоматизации можно, особенно для распашных ворот – самого популярного вида конструкции: все именитые и неизвестные производители предлагают линейку продуктов для данного вида изделий. Однако делать это надо с умом: есть отечественные наборы автоматики от Doorhan или бюджетные итальянские модели, которые стоят дешевле финских и немецких. Брать дешевую no-name автоматику – значит, обречь себя на ее скорый ремонт.

Электроприводы ALUTECH для распашных ворот

Концептуальный дизайн автоматики ALUTECH разработан опытными инженерами ведущей итальянской фирмы, специализирующейся на дизайне и проектировании кузовов автомобилей премиум-класса. Автоматика ALUTECH разработана с учетом основных особенностей эксплуатации в условиях всех климатических зон СНГ.

• Надежная защита ходового винта от попадания загрязнений;
• Выбор режима управления воротами – с одной или двумя створками;
• Доступная цена;
• Оснащены широким спектром функций для максимальной автоматизации ворот;

Подробнее…

Как выбрать тип привода

В распашной конструкции используют 2 варианта приводов:

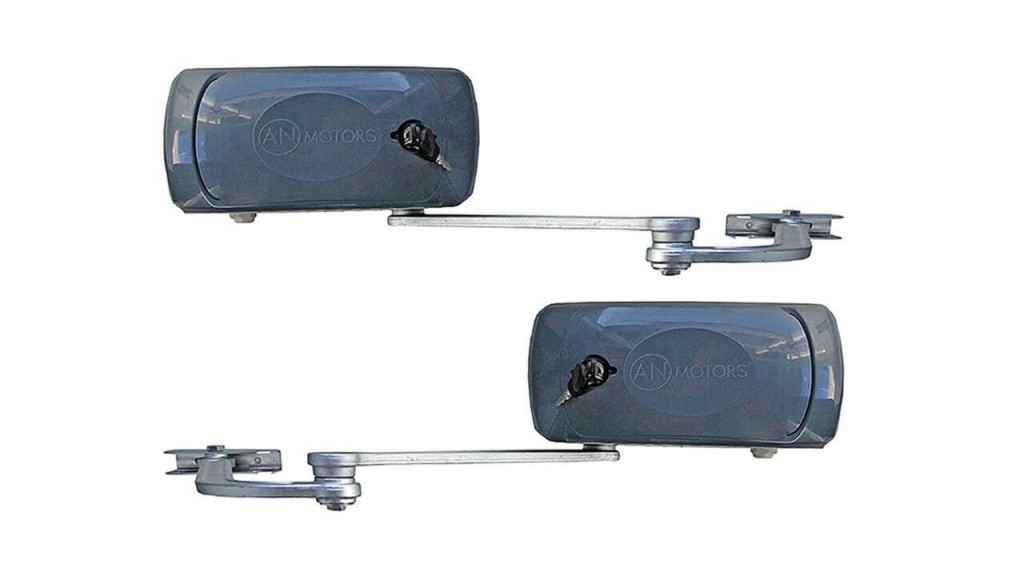

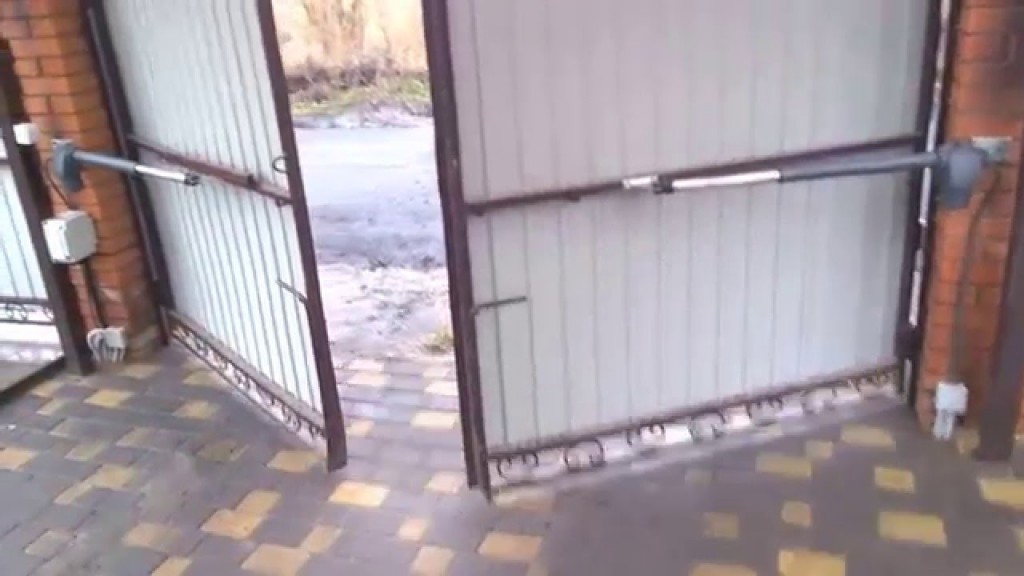

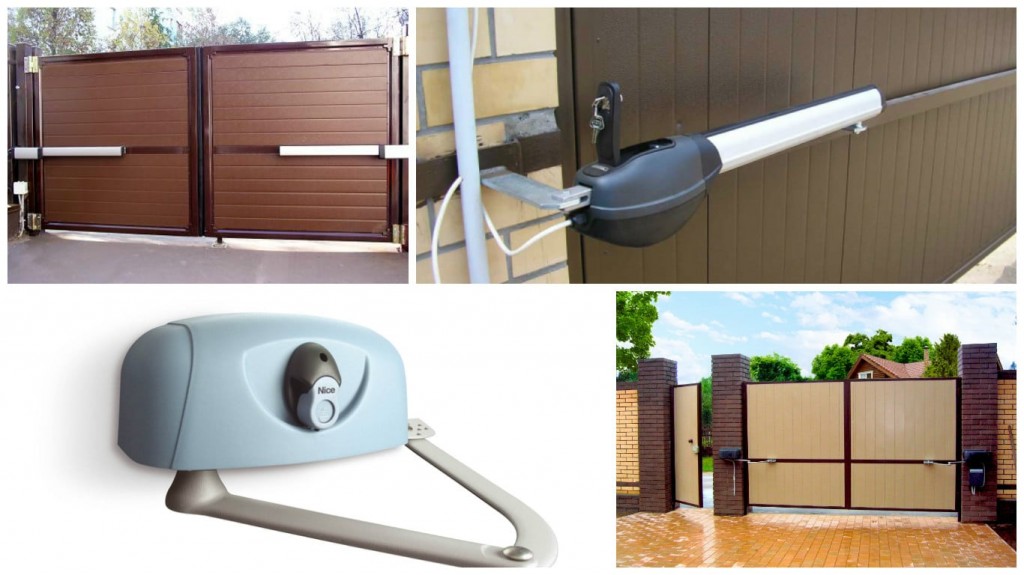

• Рычажный – открытие происходит с помощью двух рычагов, соединённых с редуктором. Оборудование крепится к плоскости створок и приводит в движение полотно.
• Линейный – движение происходит за счет возвратно-поступательного движения штока. Открытие в оба направления с максимальным размахом − 90°. Ход створок – плавный, бесшумный. Выдерживает вес до 1 тонны. Монтаж привода разрешен на опоры, которые прилегают к створкам.

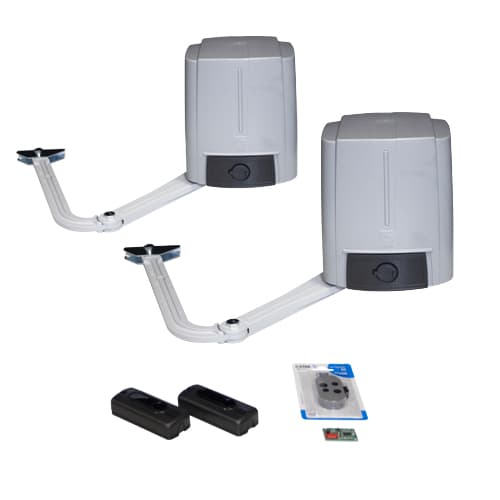

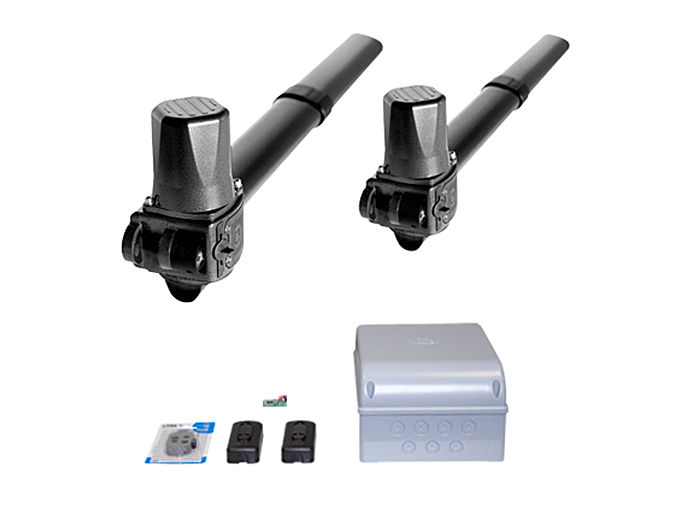

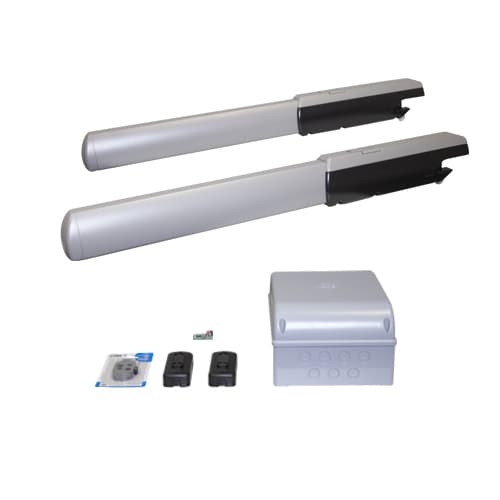

Рычажные и линейные механизмы в нашем магазине представлены следующими моделями:

• SWING-24 – подходит для ограждений со створками наружу длиной до 1,8 м, весом до 200 кг.
• SW-4000-BASE – разрешена установка на створки массой до 400 кг, шириной до 4 м.
• SW-3000PRO-BASE – открывание ограждений весом до 400 кг, шириной до 3 м.
• SW-5000PRO-BASE – установка на ограждения, укомплектованные створками массой до 500 кг, шириной до 5 м.
• ARM-230 – для конструкций массой до 300 кг, шириной до 3 м.
• ARM-320PRO/Black-KIT – автоматический механизм на ворота шириной до 4 м.

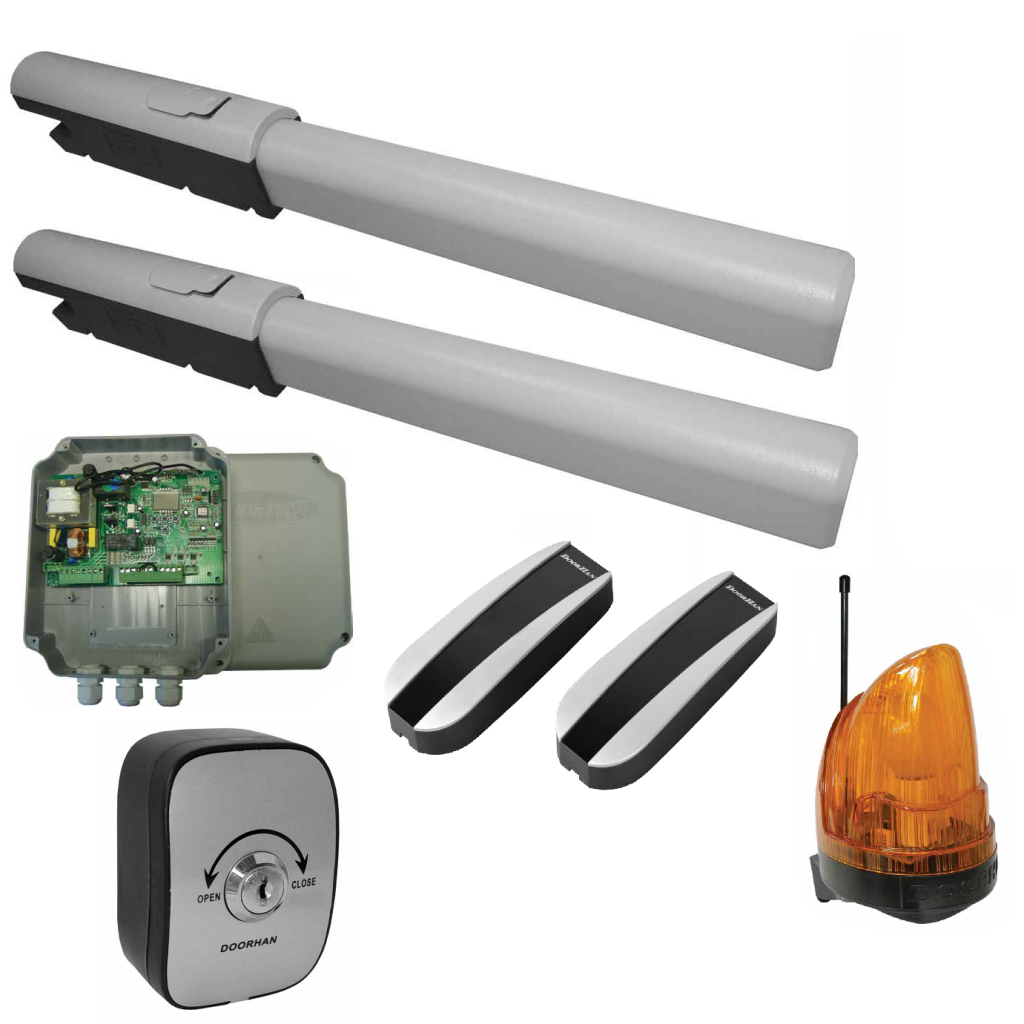

Недорогая система автоматизации ограждений «ДорХан» предназначена для монтажа в коммерческие или бытовые объекты.

Плюсы и минусы автоматических распашных ворот

По конструкционному типу автоматические ворота бывают четырех видов:

• подъемно-поворотные;
• откатные;
• секционные;
• распашные.

Каждый из них обладает достоинствами и недостатками.

Распашной вариант с автоматикой отличается от стандартных только наличием автоматической системы, с которой они могут открыться и закрыться посредством управления пультом. Плюсы распашного варианта:

• для установки могут использоваться ограниченные пространства: ворота занимают много места, но со стороны дороги конструкция не вызывает трудностей с въездом или выездом транспортных средств благодаря минимуму необходимой территории с фасадной части;
• при сравнении с остальными типами обходятся недорого;
• допускается открывание во внутреннюю и наружную стороны;
• разнообразие технических «начинок» (которые интегрируются с учетом каждого нюанса в конструкциях построений);
• есть возможность использования любых отделочных и декоративных материалов, чтобы получить в итоге оригинальные ворота;
• при желании может быть установлена подсветка, которая будет освещать территорию;
• скорость открытия и закрытия лежит в интервале от 12 до 15 секунд;
• электрический привод обеспечивает хорошую фиксацию;
• низкий уровень шума при работе;
• створки блокируются, это обеспечивает дополнительную меру безопасности;
• если отсутствует электричество, возможна работа в ручном режиме посредством перевода специальным ключом;
• являются надежными, универсальными, долговечными.

Такие системы не лишены из изъянов – отрицательные стороны все же присутствуют:

• вариант конструкции является устаревшим;
• с течением времени имеют свойство провисать: необходим систематический мониторинг состояния столбов и петель, или же в результате провисания откажет автоматический привод;
• система, отвечающая за запирание, – недолговечна;
• очень чувствительны к появляющимся препятствиям и легко могут быть деформированы;
• установка автоматических распашных ворот требует очень большого внимания, терпения, не приемлет ошибок;
• схема установки и подключения к электрическому обеспечению должна в мельчайших деталях соответствовать характеристикам приборов и электросети;
• требуются профилактические работы для хорошей работы долгие годы.

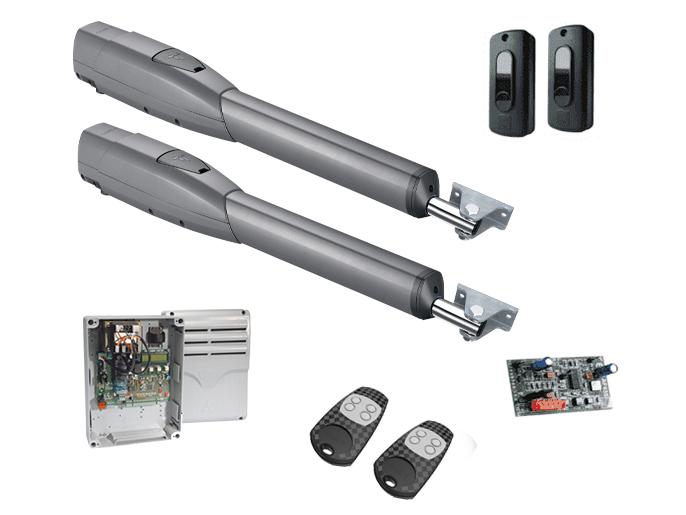

Какой электрический привод распашных ворот подойдёт вам?

Правильный выбор автоматики (Приводы распашных ворот — Каталог) позволит пользоваться ей не год не два. В этой статье мы рассмотрим виды приводов, их плюсы и их 3 вида: линейный, рычажный и подземный.В зависимости от климата, габаритов и веса ворот и условий установки будет ясно какой тип привода подойдёт именно вам.

И так разберём каждый.

Подземный привод

Надеюсь мы помогли вам определиться с тем, какой привод распашных ворот подходит для Вас!Если нет — звоните: +7(963) 777-28-99

Типы электроприводов

Работа любых автоматических распашных ворот невозможна без использования специального оборудования, которое и приводит в движение створки. Основным элементом данной конструкции является электродвигатель. В зависимости от принципа работы приводы можно разделить на несколько видов.

Линейные

Самый простой вариант устройств, который используется для открывания полотен небольшого размера. В зависимости от технических характеристик данные приводы делят еще на 2 подтипа.

1. Червячный. Электромотор здесь соединяется со специальным штоком, который оснащен червячной резьбой. В зависимости от направления движения каретки осуществляется открытие или закрытие полотна. Недостатком данного комплекта является небольшая длина червяка. Поэтому автоматика может открывать створки только в одну определенную сторону. Прекрасный вариант для ворот, устанавливаемых на дачных участках, где конструкции имеют небольшой размер.
2. Гидравлические. Основным компонентом подобной системы является помпа. Автозакрытие осуществляется за счет изменения давления масла внутри цилиндра. Подобные механизмы дополняются автоматическими доводчиками, исключающими резкое захлопывание полотен. Скорость движения створок зависит от консистенции масла. В зимний период смесь может захолодать, что будет влиять на работу механизма. Чтобы нивелировать этот фактор, на доводчики такого типа устанавливают специальные нагревательные элементы.

Рычажные

Надежные устройства, которые довольно сложно вывести из строя. Наличие металлического рычага позволяет обеспечить дистанционное открывание створок в любую сторону. Системы на основе рычагов способны выдерживать значительные нагрузки, поэтому специалисты рекомендуют устанавливать их на тяжелые створки.

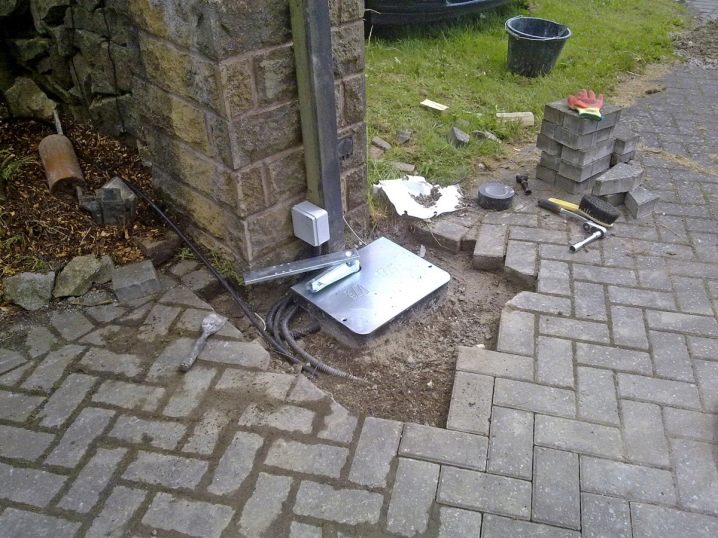

Подземные

Приводы такого типа встречаются относительно редко, так как имеют высокую стоимость. Применяют их в тех случаях, когда не хотят, чтобы на воротах присутствовали внешние крепежи, так как они будут портить декор полотна.

Характеристика приводов для фрамуг

Открывание окон выполняется при помощи разных электрических приборов, самыми популярными считаются:

• Цепные электроприводы. Они подходят для управления верхне-, средне- и нижнеподвесными фрамугами, так как отличаются небольшой подъемной силой – от 300вт. Главные достоинства системы – малые габариты, быстрое крепление и цена. Открывание створки выполняется при помощи выдвижения цепи, где звенья изгибаются только в едином направлении, и после операции жестко блокируются.
• Реечный тип Позволяет выдерживать серьезную нагрузку. Такими системами укомплектовывают большие массивные стеклопакеты, где необходимо приложить значительное усилие при открытии оконной створки. Приводы отличаются малой скоростью при более мощной работе. Можно применять реечные механизмы с окнами разного типа. В сравнении с цепным оборудованием этот вариант имеет высокую стоимость.

Автоматика для открытия окон может быть вмонтирована на изделия из разного материала: алюминий, дерево, пластик. При желании привод подсоединяют к системе пожарной безопасности через обычную консоль или напрямик, и оснащают датчиками поддержки микроклимата внутри помещения.

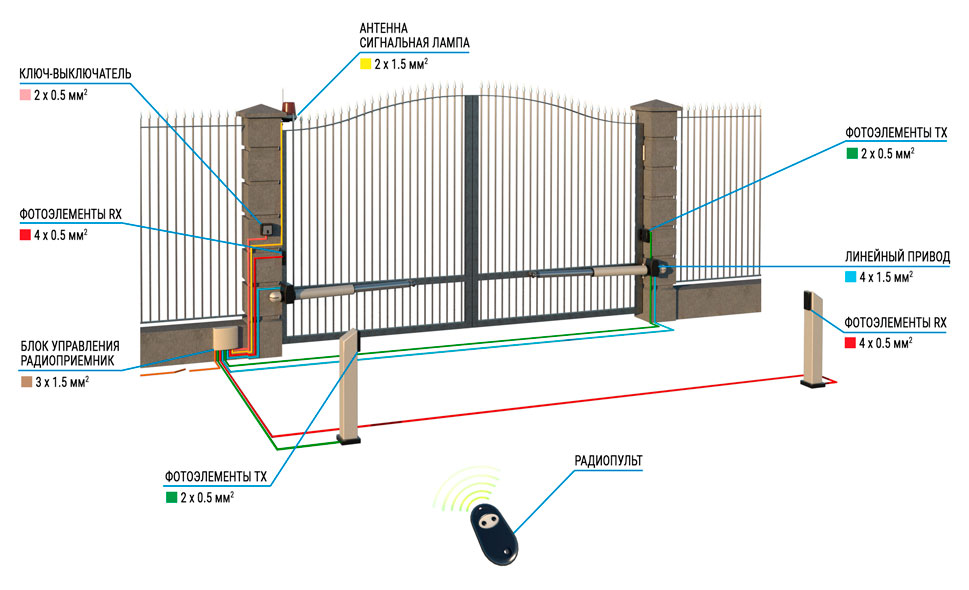

Разводка электрических проводов и кабелей

Установку автоматического оборудования начинают производить еще при закладке опорных стоек, расположенных сбоку. Проводку для электрической энергии и управления устройством рекомендуется прокладывать во внутренней полости столбов. Обязательно следует сделать отверстия для вывода проводов наружу.

Предварительно провода подготавливают. Раньше использовали двигатели с пускателями и с проводами, сечение которых было от 2,5 мм2. Теперь такие «толстые» кабеля не нужны. Относительно «толстые» кабеля отходят от блока управления и мотора. Их сечение не превышает 1,5 мм2.

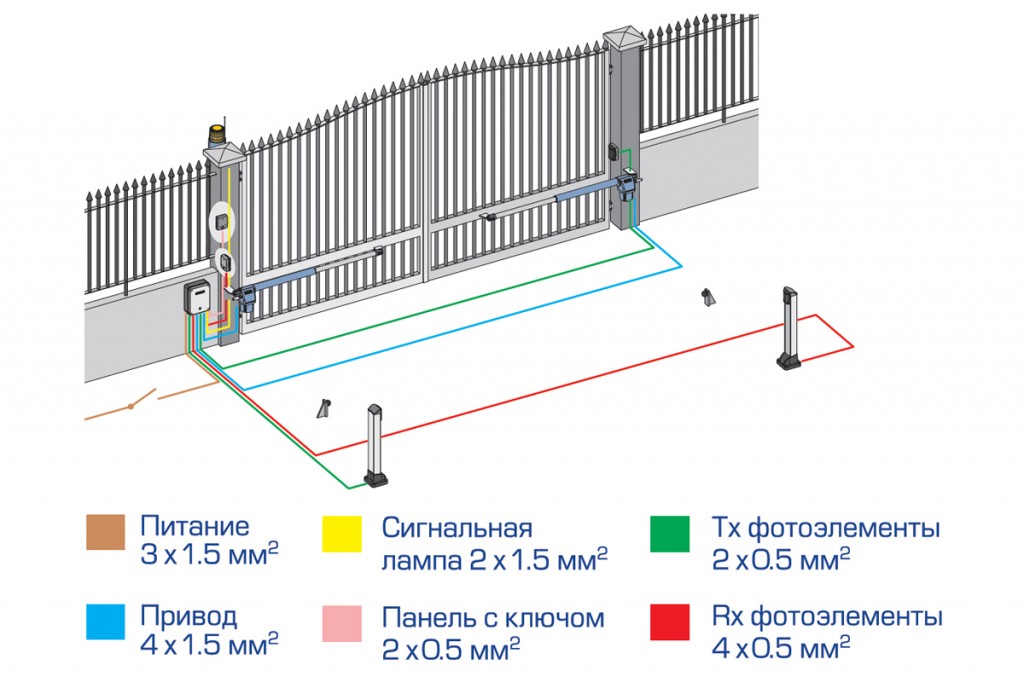

Под дорогой, идущей от ворот, прокладывают провода. С их помощью управляют воротным полотном, которое установлено напротив блока управления. Лучше такие работы осуществлять до заливки фундамента или кладки тротуарной плитки. Иначе потом придется демонтировать дорожки, что повлечет за собой дополнительные расходы.

Рекомендуется приобретать провода соответствующих маркировок с соблюдением всех размеров. Вся эта информация отображена в инструкции. Если вы решили самостоятельно собрать автоматический привод по собственной схеме, то лучше тоже конкретно прописать использованные материалы, инструменты и размеры.

Приводы для автоматизации

Превратить вращательное движение вала электромотора в поступательное движение исполнительного механизма можно несколькими способами:

• с помощью кривошипно-шатунного механизма;
• винтовой или червячной передачей;
• посредством рейки и зубчатого колеса;
• цепной передачей.

С использованием этих кинематических схем надёжный, работоспособный привод можно соорудить даже в условиях гаража или небольшой домашней мастерской.

Для распахивающихся створок

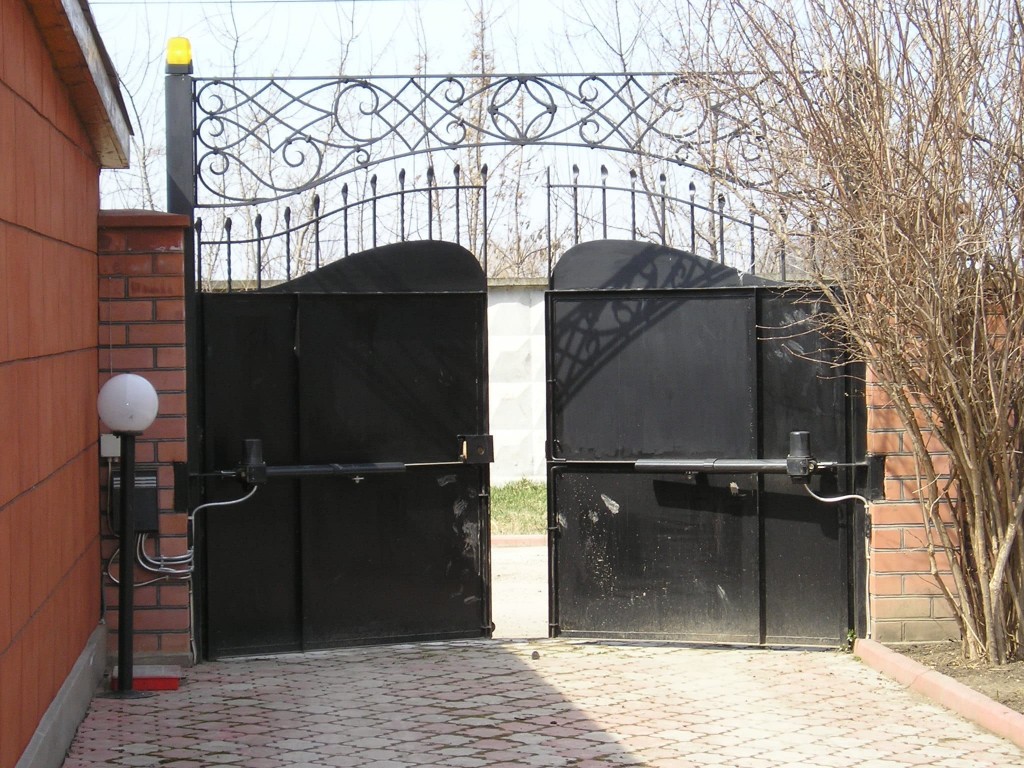

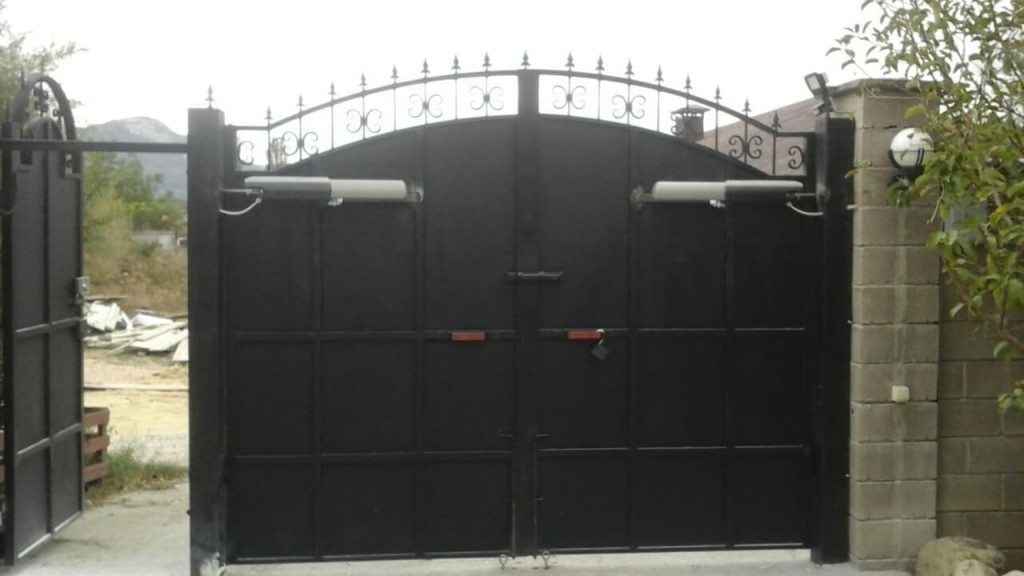

Чтобы сделать распашные ворота автоматическими, на их створки устанавливают приводы линейного или рычажного типа. К первым относятся механизмы с червячной или винтовой передачей, работающие по принципу изменения длины штока. Рычажными называют конструкции, принцип действия которых напоминает движение руки. Они состоят из двух рычагов, которые соединяются подвижным шарниром.

Заводской привод линейного типа

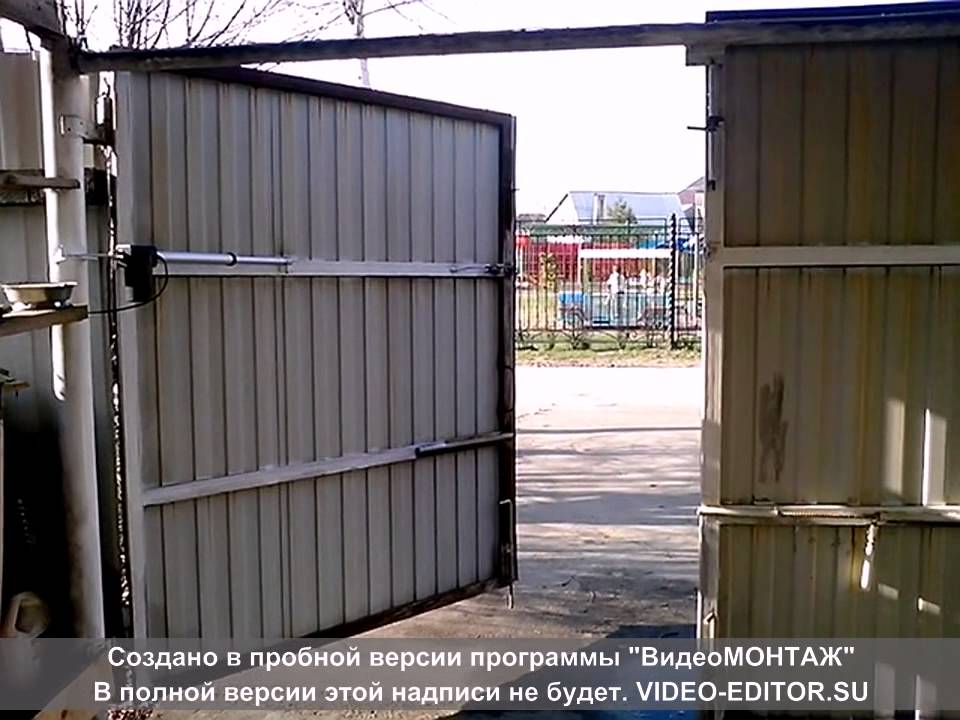

Чаще всего используют линейные приводы — их можно установить на распашные ворота со створками, которые открываются в любую сторону. Если же полотна навешены на каменные или кирпичные столбы, то проще применить один из рычажных механизмов — они не так требовательны к расположению точки опоры.

В кустарных условиях линейные системы для автоматического открывания ворот чаще всего представлены заводскими актуаторами для спутниковых антенн или самодельными приводами с винтовой передачей. Для рычажных конструкций также используются готовые механизмы — в их качестве выступают приводы автоматических стеклоподъёмников или стеклоочистителей. Что же касается самоделок, то в сети можно найти и оригинальные решения из редукторного электродвигателя и составного рычага.

В домашних условиях привод для распашных ворот можно сделать из автомобильных стеклоподъёмников

Автоматика для сдвижного полотна

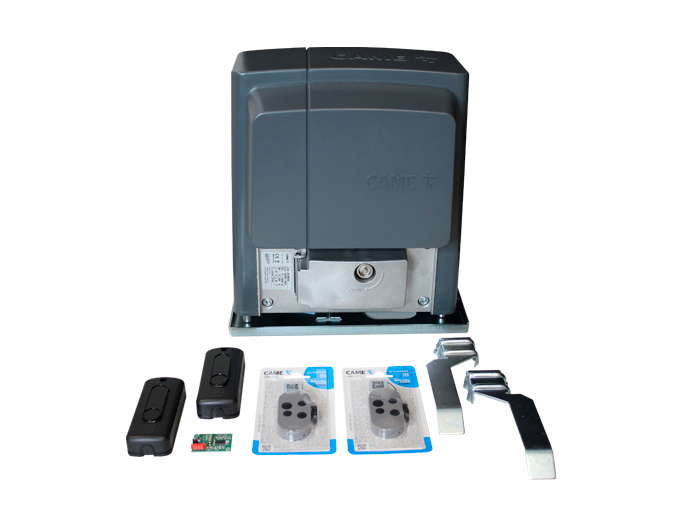

Для механизации откатных ворот можно использовать комплект заводской автоматики, в который входит привод, зубчатая рейка и блок управления с датчиками. Если же есть желание сэкономить, то не менее надёжную систему можно собрать из подходящего электромотора с редуктором, пары звёздочек и длинной цепи от автомобильной или сельскохозяйственной техники.

Схема самодельного привода для откатных ворот

Самостоятельная установка электропривода на распашные ворота

Для начала необходимо удостовериться в том, что створки исправно работают. После этого подготовьте набор инструментов, которые понадобятся для установки самодельной автоматики для ворот с распашными створками. Чтобы сделать все своими руками, помимо дрели, шуруповерта и рулетки вам потребуются молоток, плоскогубцы, рулетка и изолента.

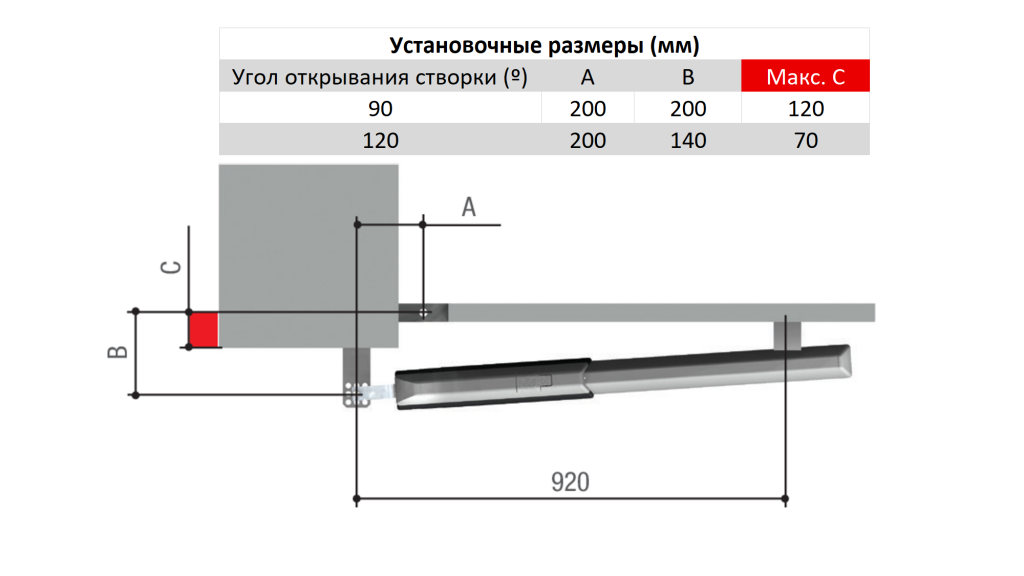

При выборе электропривода необходимо учитывать не только условия эксплуатации, но и вид опорных столбов. Если расстояние от петли до внутреннего края столба составляет 150 мм и менее, то вам подойдет линейный привод. Это наиболее доступный и популярный вид автоматики для ворот распашного типа. Если же расстояние больше, то необходимо выбрать рычажный привод.

Первым делом приступают к монтажу автоматики, а затем электрики. Если четко следовать инструкции и соблюдать все рекомендации, то у вас не возникнет никаких трудностей с монтажом автоматики для распашных ворот своими руками и у вас не возникнет необходимость в ремонте. Если же вы допустите ошибки или не учтете какой-либо параметр, то это приведет к тому, что со временем электропривод быстро выйдет из строя.

Очень важно следить за тем, на каком основании устанавливается привод. Если у вас бетонное или кирпичное основание, то его необходимо предварительно укрепить. Для увеличения срока эксплуатации линейного привода при установке необходимо оставить минимум 1 см запаса хода штока. После этого необходимо проверить механизмы на плавность хода. Движению створок не должно ничего мешать. А вот останавливать их могут упоры или специальная автоматика для ворот с концевыми выключателями.

А вы готовы самостоятельно установить в своем дворе электропривод? Мы ждем ваших ответов в комментариях под статьей.

Автоматика для гаражных ворот

Иметь автоматические ворота в гараже значит обеспечить себе комфорт и удобство в дождь, снег или мороз. Благодаря наличию автоматического управления, не нужно устанавливать механические замки, блокировка при закрытии происходит автоматически. К тому же подъемные или рулонные гаражные ворота — надежная тепло и шумоизоляция.

Гаражные ворота — лучший вариант для защиты частного паркинга

Рынок предлагает несколько видов автоматических гаражных ворот:

• секционные. Состоят из панелей, соединенных петлями. Материалы для изготовления используются разнообразные. Они просты и легки в эксплуатации.
• подъемно-поворотные. Заходят под потолок целой створкой. Движение происходит за счет шарнирно-рычажкового механизма. Они более прочные.

Приводы для подъемных ворот различаются по мощности, их выбор зависит от веса ворот и ширины полотна.

В настоящий момент ведущий производитель автоматики для секционных ворот Alutech предлагает потребителю приводы, разработанные на базе линейки An-Motors под названием Levigato. Приводы подходят для ворот площадью от 8,4 до 18.6 м2 , что само по себе является прогрессом, ведь до этого приводы устанавливались на ворота площадью до 16 м2::

• Приводы An-Motors рассчитаны на полотно площадью до 8,4 – 16 м2, в зависимости от модели;
• Marantec изготавливает моторы, рассчитанные на площадь до 7,5 – 15 м2, в зависимости от серии и модели;
• Comunello выпускает технику, способную поднять конструкцию площадью до 8,4 — 16 м2.

Автоматика для ворот — лучший выбор для загородного участка

Alutech выпускает все необходимое для автоматизации гаражных ворот. За его историю присутствия на рынке производитель зарекомендовал себя с лучшей стороны.

Аварийное открытие распашных, откатных ворот

Конструкции могут отличаться по принципу работы, но функционирование разблокиратора обычно сохраняется неизменным. Любой привод возможно разблокировать специальным ключом. Затем откатную, распашную систему можно открывать/закрывать вручную до момента возобновления подачи электричества.

Когда отсутствует ключ, требуется отсоединение лап электрического привода для распашной конструкции, полный съем электрического привода для откатной конструкции.

Сложнее обстоит ситуация, когда ворота секционные. Мастера дают совет еще на стадии их проектирования и установки продумать второй вход. Еще одна альтернатива – врезание ригельного замка с разблокировщиком. Это позволит получить доступ к ручному открыванию и закрыванию без света. Если указанное решение не продумывалось, потребуется нарушать целостность полотна. Его вид не пострадает слишком сильно. После завершения работ на месте отверстия формируется латка, проводится реставрация.

Способы аварийного открытия, если автоматические ворота не открываются с пульта, что делать

Аварийная разблокировка распашных полотен продумывается производителями – система изначально имеет такую возможность. Открытие реализуется с помощью ключа, вставляемого в предназначенное для него отверстие в приводе. Встречаются системы, которые с внутренней стороны открываются только шнуром, тросом, но они уже почти не изготавливаются, считаются устаревшей технологией.

По причине высокого риска подделки ключа по просьбе заказчика может монтироваться специальная система для разблокировки. Она представлена клавиатурой с кнопками, требующей введения определенной цифровой последовательности, открывающей распашные створки.

Когда откатные ворота не закрываются или не открываются, разблокировка для сдвижной конструкции организуется по такому же принципу, как и для распашной. Единственное исключение – цилиндр с отверстием для ключа монтируется и на подвижной створке, и на боковой неподвижной рейке.

Что делать, когда нет разблокиратора

В жизни часто случаются ситуации, когда при форс-мажорных обстоятельствах под рукой не оказывается ключа от разблокиратора. Ключ теряется или его забывают, а в гараж нужно срочно. Быстрее всего проблему решить при наличии распашных ворот. Чтобы открыть, лапы электропривода снимаются со створок, опор после откручивания крепежных болтов. Затем ворота легко откроются.

Больше времени придется потратить, чтобы открыть откатные створки. Нужно демонтировать рейку с зубчиками или привод. Сначала важно внимательно осмотреть механизм, лучше все-таки обратиться за помощью к мастеру. Специалист подскажет, какой из вариантов проще в исполнении и позволит нанести конструкции минимальный вред.

Идеально – когда имеется запасной вход. Лучше уже при проектировании ворот подумать об этом нюансе, или хотя бы дополнить конструкцию ригельным замком. Когда входа нет и замок отсутствует, попасть в гараж можно только при повреждении полотна. Делать это следует там, где реечный привод крепится кронштейном. Важно постараться сделать, чтоб кронштейн отвалился от створки – для этого и проделывается отверстие. Это единственный способ открыть конструкцию вручную.

Откатная система без разблокиратора

Когда привод навального типа, то с нижнего полотна откручивается ручка – это дает возможность подобраться к шнурам разблокиратора.

Обычно после случившегося владельцы ставят на свои ворота ригельный замок. Ведь это в разы дешевле, чем ремонтировать поврежденный механизм и створки. Стоит отметить, что одной из зарекомендовавших фирм по производству ворот с автоматикой, предусматривающих аварийное открытие, является DoorHan (ДорХан).
