Автоматика для распашных ворот с открытием наружу (видео)

Виды ворот

Автоматизировать процесс открытия и закрытия можно в воротах любого типа, но принцип реализации и необходимые элементы будут кардинально отличаться. Всего существуют три основных типа:

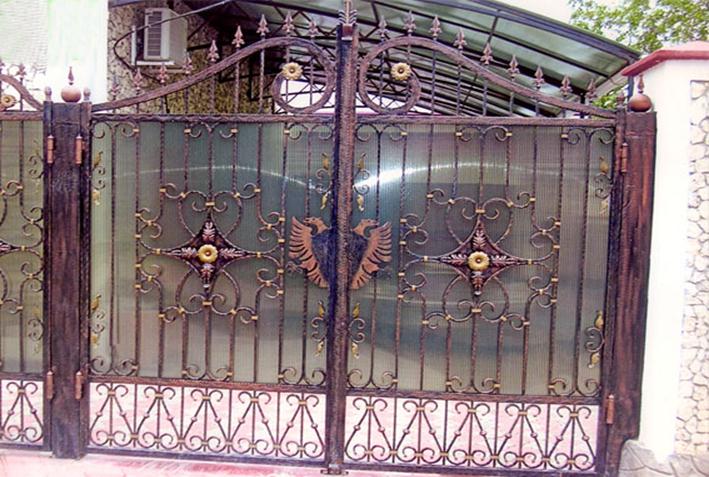

• Распашные ворота – наиболее простой и распространенный вид, представляющий собой одну или две створки, которые могут открываться внутрь или наружу;

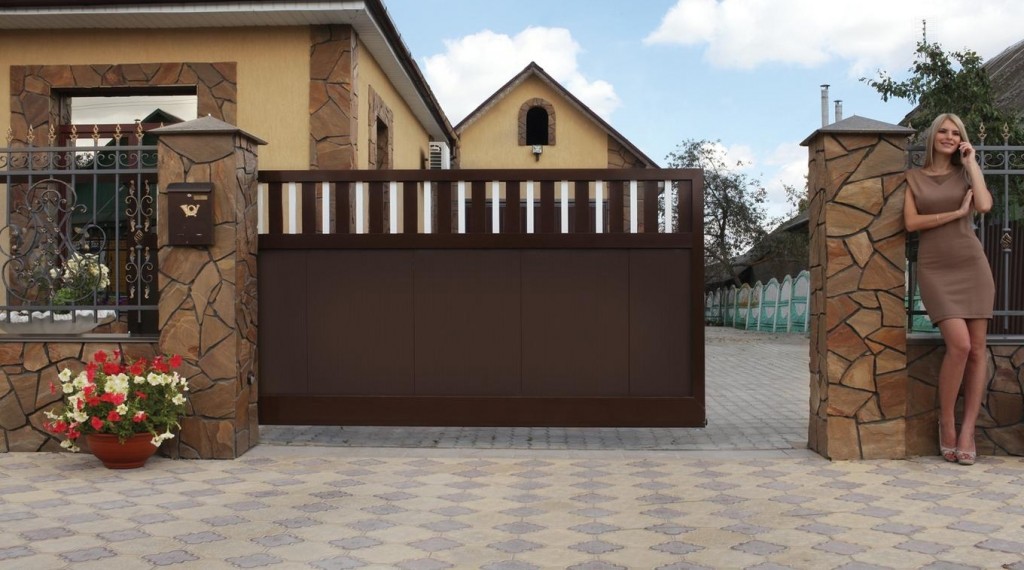

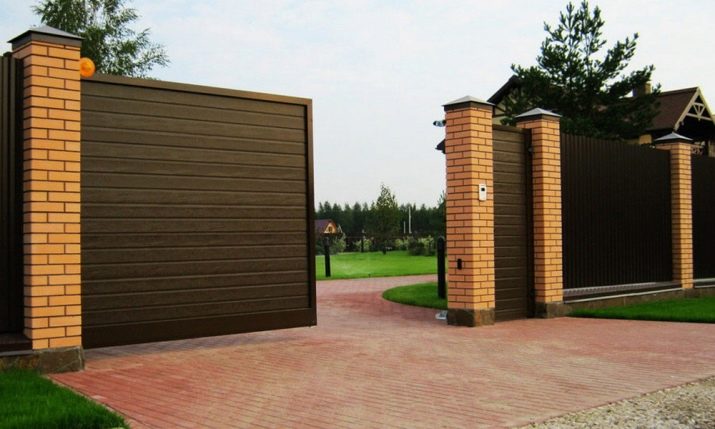

• Откатные ворота – представляют собой сплошную панель, отодвигающуюся в сторону вдоль стены или забора;
• Подъемные и подъемно-поворотные ворота (роллетные) — представляют собой секционную конструкцию из пластика или металла, набираемую в замок, поднимаясь вверх, секции складываются или поворачивают под потолок.

Откатные, в свою очередь подразделяются еще на три категории (подвесные, рельсовые и консольные). Подвесные используются в промышленных помещениях или в местах, где верхний габарит ограничен конструктивными элементами. Рельсовые используют рельсовый путь для перемещения по нем въездных ворот, но этот тип использует редко из-за сложности эксплуатации и необходимости высокой точности подстройки.

Подъемные в качестве автоматических гаражных ворот требуют разработки проекта и высокой точности работ, из-за чего процесс их самостоятельной реализации без наличия соответствующего опыта не представляется возможным. Поэтому в рамках статьи мы рассмотрим более практичные и простые в изготовлении варианты – распашные и консольные откатные ворота.

Как сделать откатные ворота своими руками

Требующиеся материалы и оборудование

Для сооружения откатных ворот потребуются:

• Сварочный агрегат;
• Пила-болгарка;
• Заклепочное устройство и заклепки;
• Перфоратор;
• Саморезы;
• Рельсы и ролики.

Конструкция ворот

При устройстве ворот очень важно верно рассчитать и выбрать требующиеся высоту и длину сооружения, что гораздо проще сделать, опираясь на заранее сделанные чертежи. Высоту ворот следует назначить немного ниже или равной высоте ранее установленного ограждения, но выше никак нельзя.

Длина должна соответствовать ширине необходимого проема исходя из габаритов транспортных средств, которые буду въезжать во двор. Также при расчете ширины необходимо учесть, чтобы максимально откатившаяся створка не упиралась в какую-либо преграду.

Чертеж конструкции откатных ворот

По этой причине не следует разбивать клумбы и высаживать деревья поблизости с откатными воротами. Конструкцию ворот откатного типа следует разделить на такие элементы:

• Рельсы навесные и нижние;
• Ролики;
• Полотно створки.

Если планируется устройство ворот с автоматическим приводом, то конструкцию необходимо дополнить электрическим двигателем с ременной либо роликовой передачей. Если конструкцией откатных ворот предусматривается их расположение на рельсе, то для их сооружения понадобится планка из металла в форме буквы «П». Длину такой планки необходимо принимать равной двойной длине ворот с добавлением 30 см для запаса.

Лучше всего покупать рельсы в специализированных магазинах материалов для стройки. Также можно купить их и в маркетах, специализирующихся на торговле откатными дверями. В таких дверях применяется схожий механизм.

Процесс монтажа рельс для откатных ворот

Если требуется сооружение ворот откатного типа, совмещенных с калиткой, то всю конструкцию следует сделать нераздельной. Она способна прослужить намного больший срок и доставит меньше хлопот при сооружении и эксплуатации. Самое пристальное внимание необходимо уделить закреплению рамы калитки, оптимальным решением видится использование «невидимых створок» изнутри конструкции.

Сооружение ворот откатного типа необходимо выполнять в такой последовательности: сначала устанавливаются механические элементы, а затем — электрические. Это означает, что в первую очередь нужно уложить рельсы, осуществить монтаж роликов и консолей, электрический привод установить лишь по завершении монтажа ворот на подвижной механизм. Нужно помнить и об устройстве защиты рельсов.

Если запланировано использование рельсового подвижного механизма, то его необходимо обеспечить надежной защитой от приложения нагрузок.

Изготовление откатных ворот

Монтаж ворот откатного типа необходимо начать с укладки и сборки рельсовых путей для них либо иного выбранного способа передвижения створок. Сначала укладываются рельсы, и оборудуется навесной каркас.

Если конструкцией предусмотрено использование роликового механизма для открытия ворот, то возникает необходимость в установке дополнительных рельсов, которые будут использоваться как направляющие.

Рельсы следует закреплять прямо в фундаменте из бетона. Если его еще нет, то создается оно из особой цементной смеси. Для этого сухая смесь, состоящая из песка и цемента, насыпается в заранее подготовленное углубление и поливается водой. Теперь необходимо выждать некоторое время до полного застывания смеси. Для сооружения ворот откатного типа необходимо использовать утолщенный металлопрофиль, он продается практически во всех магазинах, занимающихся реализацией материалов для стройки.

Изготовление каркаса для откатных ворот

Если имеется большой выбор профилей, то необходимо остановиться на листах метровой толщины: их очень удобно присоединять один к другому посредством обычных заклепочных элементов.

Заклепки необходимо выбирать самые лучшие из имеющихся в продаже, ведь от их качества зависит устойчивость и надежность будущей конструкции. Самостоятельную сборку откатных ворот нужно осуществлять непосредственно перед монтажом всей конструкции. Не рекомендуется их хранить продолжительное время, тем более на открытом воздухе.

Если для изготовления ворот решено применять «низкий» металлопрофиль, то вокруг него нужно устроить дополнительную раму, способную удержать на весу конструкцию и предотвратить возможное перекашивание. Ширину рамы необходимо принимать равной ширине выбранного профиля с добавлением двух дополнительных сантиметров. Все материалы лучше всего закупать сразу в одном месте, своеобразным комплектом.

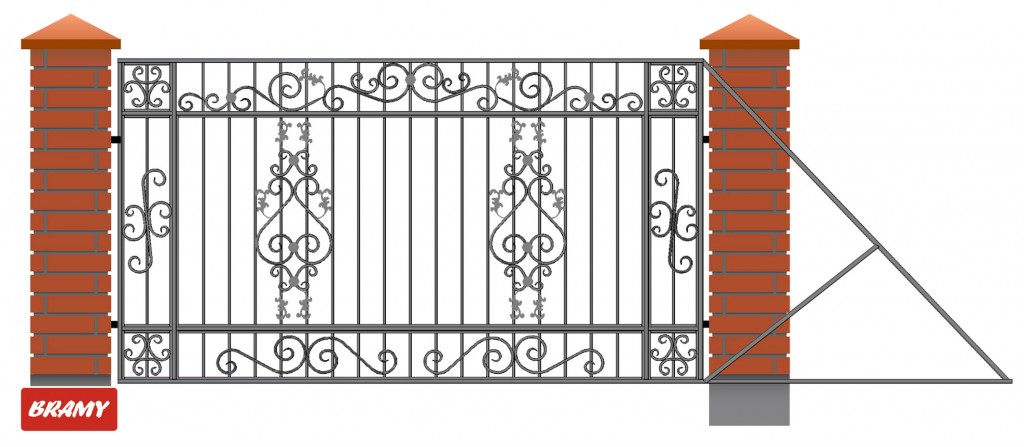

Вариант устройства откатных ворот

При этом значительно снижается риск допустить ошибку с подбором размеров. Если ворота планируется соорудить высотой более двух метров (тогда и высота металлического профиля составит около двух метров), то посередине полотна ворот необходимо закрепить дополнительную удерживающую планку. На эту планку будет приходиться большая часть нагрузки, что позволит существенно снизить нагрузку, приходящуюся на профиль.

При сооружении ворот откатного типа настоятельно рекомендуется не красить их! Окраску необходимо производить только по завершении всех основных работ и полного монтажа всех элементов конструкции на своих местах. Даже небольшой слой краски способен воспрепятствовать идеальной установке на рельсы, из-за чего может понадобиться полная замена рельсового передвижного механизма.

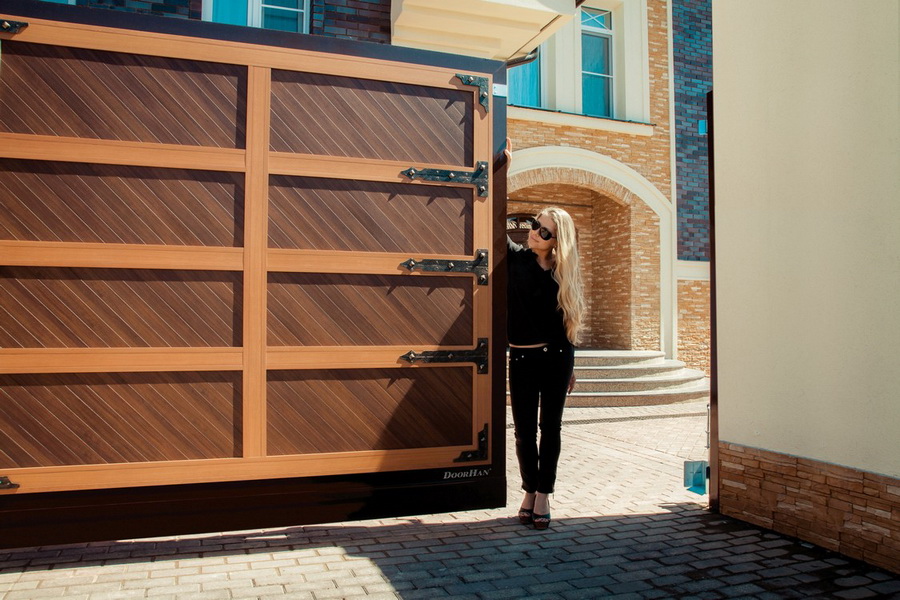

Ассортимент известного производителя

Doorhan является автоматикой, которая может создавать работу без перебоев. Среди многообразия систем данного производителя есть спецоборудование для распашных, секционных ворот. Основная задача данной автоматики – отличная защита участка. Эта задача выполняется с соблюдением высокого комфорта. В ассортименте компании – богатый выбор электроприводных устройств, каждое из которых предназначается для оснащения конкретных видов ворот: приводные механизмы для складных, секционных, рулонных. Можно выбирать автоматическое устройство по техническим и эксплуатационным параметрам.

PSRT02 обогревательPSSRV1 светофорPSSRV2 светофорСхема подключения светофора

Откатные ворота. Расценка в смете.

Конструкция откатных ворот зачастую включает в себя монтаж такого прибора, как электропривод. Для наглядности и удобства на рисунке 2 представлен образец сметы на откатные ворота с электроприводом. Необходимо уточнить, что данная смета на откатные ворота носит лишь демонстрационный характер, поэтому все показатели в ней применены спонтанно. Итак, как показано на примере на рисунке 2, в качестве расценки в смете на монтаж откатных ворот применена норма под шифром ФЕР07-01-055-12, которая звучит как «Устройство откатных ворот с ручным управлением». Необходимо уточнить, что установка откатных ворот — сложный процесс, для успешного выполнения которого требуется соблюдение всех норм и правил, а также выполнение многих дополнительных подготовительных и завершающих работ. Например, при монтаже откатных ворот необходимо подготовить и установить закладные детали, роликовые опоры, направляющие кронштейны. Помимо этого придется иметь дело со сваркой металлических элементов конструкции. А также немаловажным этапом для успешного завершения устройства ворот будет их отладка и регулировка. Все эти процессы входят в комплекс работ, предусмотренных расценкой ФЕР07-01-055-12. Как видно на рисунке 2, единицей измерения в данной расценке являются 100 штук. Поэтому при применении нормы под шифром ФЕР07-01-055-12 важно проявить особую внимательность во избежание арифметических ошибок, а вместе с ними и ошибок в сметной стоимости объекта в целом.

Рисунок 2. Образец сметы на откатные ворота с электроприводом

Второй позицией в представленной на рисунке 2 смете на откатные ворота показан пример расценки в смете на монтаж электропривода ворот. Так как нормами сборников нормативов ФЕР и ГЭСН не предусмотрено прямой расценки для монтажа электропривода ворот, приходится подбирать расценку применительно из имеющихся со схожим составом работ. Состав работ и метод монтажа конкретного электропривода будет индивидуальным, в связи с чем и должна быть подобрана расценка на монтаж. На образце сметы на откатные ворота с электроприводом, демонстрируемом на рисунке 2, применена расценка из монтажного сборника 11 на приборы, средства автоматизации и вычислительной техники. Выбор расценки из таблиц ФЕРм11-05-001 должен быть обоснован массой монтируемого прибора. Расценками с ФЕРм11-05-001-01 до ФЕРм11-05-001-05 предусмотрен монтаж приборов от 20 кг до 300 кг включительно.

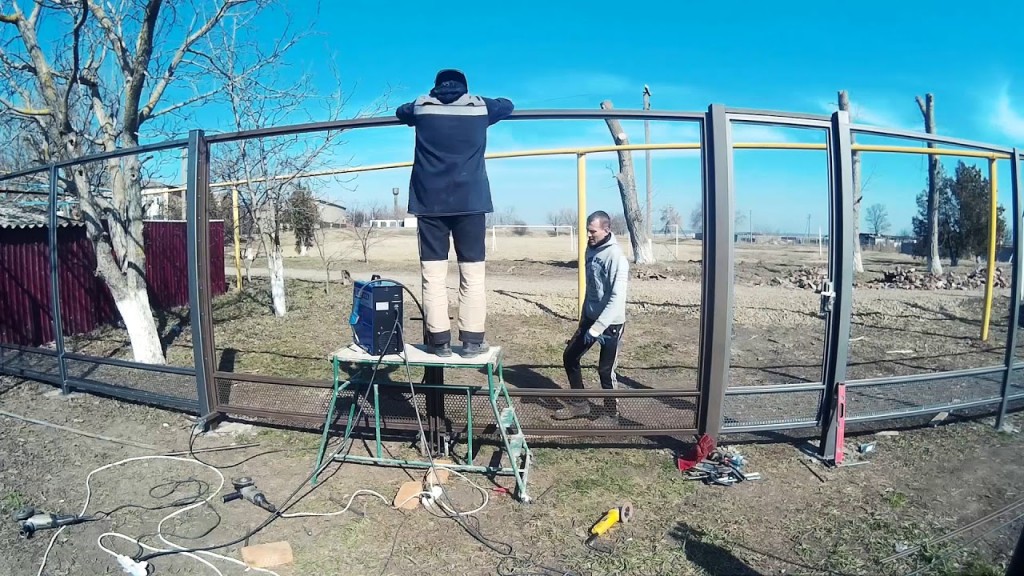

Как установить ворота на даче своими руками

На дачах обычно устанавливаются распашные воротные конструкции. Основное преимущество – не требуется фундамент. Створки ворот подвешены на опорных столбах с помощью петель.

Створки в заборе

Конструкции створок обычно делают из металла. Лучше всего из профнастила. Столбы желательно делать металлическими.

Установку конструкции своими руками производят в такой последовательности:

1. Во дворе разравнивают площадку для работы.
2. Вначале опорные столбы обрабатывают грунтом и красят.
3. Выполняют разметку с учетом ширины проема. По краям нужно выкопать две траншеи глубиной 1,5 м. Если на территории в зимнее время грунт начинают выпучивать подземные воды, то столбы вкапываются ниже уровня промерзания земли, на глубину 1,2–1,6 м.
4. Насыпают песчано-гравийную подушку слоем 20–25 см.
5. Устанавливают столб, затем выравнивают его по уровню и заливают бетоном.

Схема изготовления створок

Сборка каркаса:

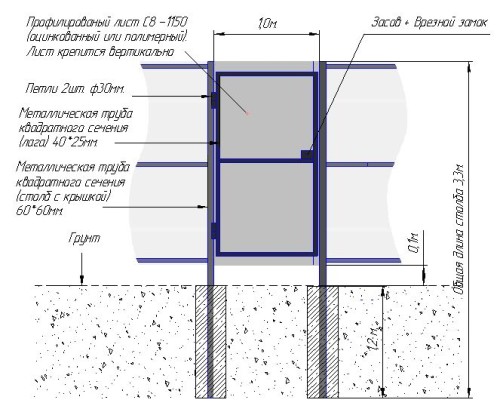

Чертеж для изготовления каркаса

Если на воротную систему планируется устанавливать электропривод, то нужно знать, как правильно установить ворота в этом случае. Необходимо учесть, что привод займет около 10 см ширины проема с каждой стороны.

При открывании створок наружу учитывают наличие привода. Его необходимо установить ближе к наружной части опор. Тогда появится возможность для крепежа закладной детали и пластины для крепления электропривода.

Схема установки створок

Автоматизация процесса управления движением створ

Если планируются распашные ворота с автоматикой, их построение необходимо производить, учитывая установку электропривода по сопутствующей комплектации схеме.

Подбор автоматических элементов нужно делать с учетом:

• веса, ширины, парусности створок при действии ветра;
• направления, в котором будет происходить открывание воротных частей;
• выставлять воротные панели нужно горизонтально или вертикально с четким соблюдением направления и регулировкой легкости хода.

Коробку блока управления закрепляют, когда провода и коммуникации отключены.

Установка приемника, программирование пультов

Установка приемника, за счет которого проходят управляющие сигналы, происходит в специальный разъем. Место его расположения – плата управления. В этот разъем еще необходимо поместить две перемычки. С помощью них тестируют привод:

• «2-1», если нет необходимости в нажатии клавиши «Стоп»;
• «2-С1», если отсутствует потребность в фотоэлементах.

Фотоэлементы подключаются последними, поэтому необходимо наличие соответствующей перемычки. Когда произведено подсоединение приемника, пора переходить к программированию пульта, с помощью которого происходит дистанционное управление. Это делается с полным соблюдением инструкции производителя.

Подключение фотоэлементов и сигнальной лампы

Установка фотоэлементов производится по специальным столбикам (возможно использование предусмотренных для них мест), затем они подключаются к плате в соответствии со схемой. Для дистанционной лампы действия аналогичны.

Высота установки фотоэлементов колеблется в пределах 50,0-70,0 см. Они предназначены для того, чтобы не произошло повреждения автомобиля при его остановке в воротах (предупреждают удар).

Программирование автоматического закрывания ворот

Последовательность закрывания в автоматическом режиме: после двадцатисекундной остановки на открытой позиции ворота закрываются, и для этого не нужны дополнительные команды. Если владельцы хотят закрытия от нажатия на кнопку, возможно перепрограммирование, но только по инструкции, или возможен переход на соответствующий режим посредством нажатия клавиши.

Что стоит учесть при монтаже распашных ворот?

После установки металлических столбов, на них при помощи петель навешиваются каркасы будущих створок, с учетом всех необходимых зазоров.

Расстояние между створками позволяет оставаться калитке и воротам в исправном рабочем состоянии, при незначительном смещении столбов. Данный сдвиг может происходить из-за определенного движения грунта при смене времен года.

Уйти от этого процесса можно только с помощью жесткой рамы по всему каркасу распашных ворот, например, в гаражных металлических воротах это может ограничить проезд по высоте. Использование съемной планки и связки столбов с деталями всего ограждения, позволит свести до минимума данный процесс.

Ответим на вопрос: куда будут открываться ваши ворота? Для монтажа и установки это не имеет особого значения, а вот для удобства использования значительно влияет. Как правило, в ряде случаев открывание идет наружу. При данном варианте экономится внутренняя территория двора, а съемная планка не препятствует полному распахиванию ворот. При монтаже и установке распашных ворот своими руками нужно оставлять определенный просвет, с учетом холодного времени года.

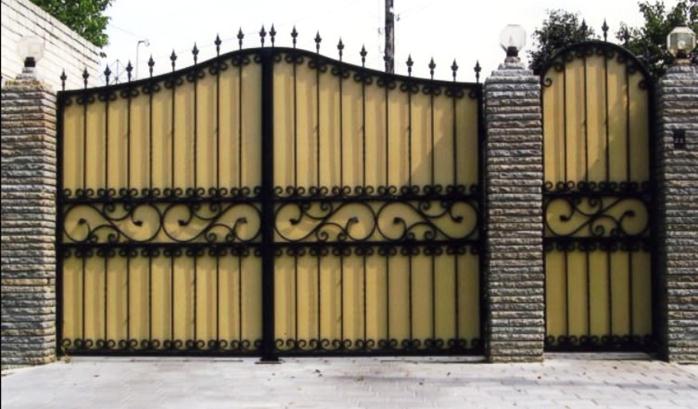

Характеристика и монтаж распашных ворот

Въездные распашные ворота очень экономичны, достаточно просты и удобны в использовании. Данную конструкцию наиболее часто используют для загородных коттеджей. Применяют их и на дачных и садовых участках, а также в разных производственных цехах, автосервисах, на территориях крупных производственных компаний.

За десятки лет использования, изменилась не только цена монтажа распашных ворот, но и применяемый материал, внешний вид, характерные особенности. Например, раньше данные ограждения выполняли в основном только из дерева. Сейчас же это долговечный и качественный металл. Наиболее часто при установке и монтаже распашных ворот можно встретить систему автоматизации.

Конструкцию распашных ворот можно разделить на две категории – с двумя створками и одной. При этом стоимость распашных ворот однопольного или двупольного типа существенно различается.

Существует и более распространенный вид конструкции ворот, который сочетает в себе две категории. В таких воротах есть две металлические створки и калитка. Данная конструкция позволяет экономить место и материал. И вам не потребуется создание дополнительного входа.

Также можно заказать установку и монтаж автоматики распашных ворот двупольного типа, а калитку поставить рядом.

По внешности распашные ворота могут быть полностью закрытыми, например, покрыты профлистом, или же быть ажурными кованными с применением художественного декора.

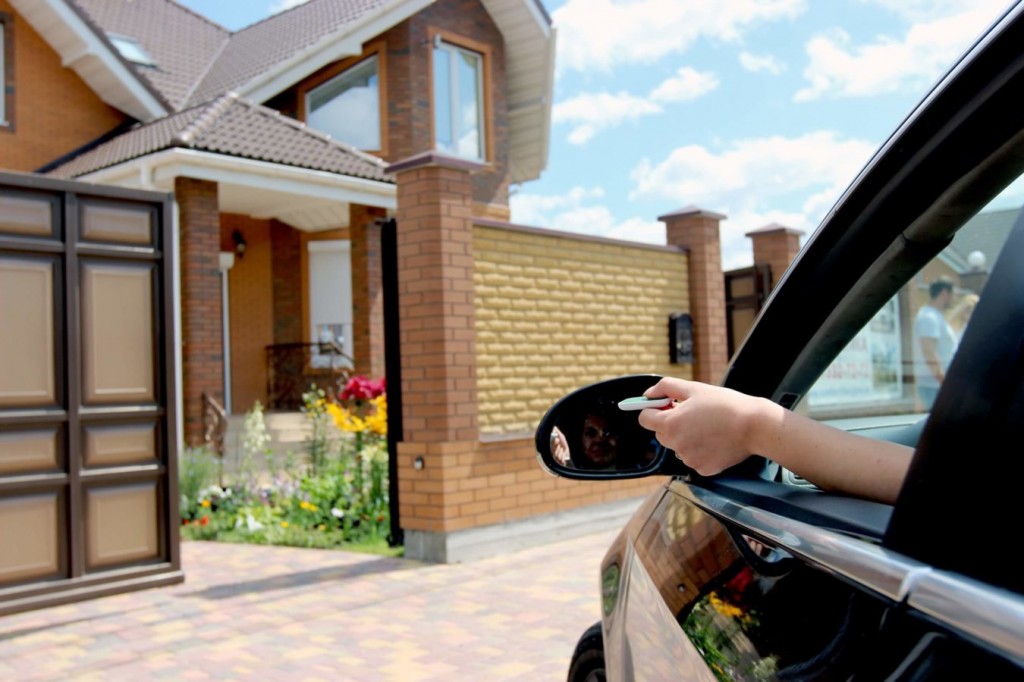

Автоматические ворота

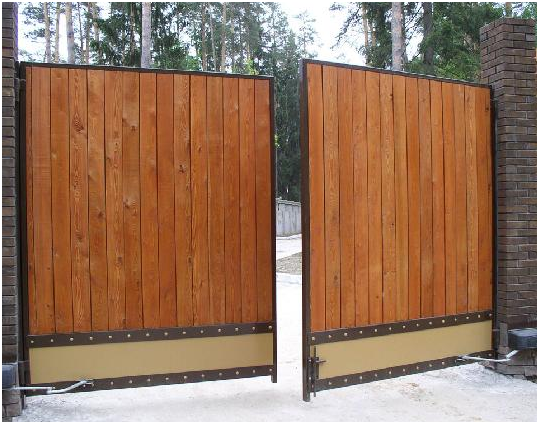

Выше мы рассмотрели схему монтажа распашных ворот. И если вам надоело вручную постоянно закрывать и открывать створки, вы легко можете модернизировать их. На данный случай конструкторами были придуманы линейные автоматические электроприводы.

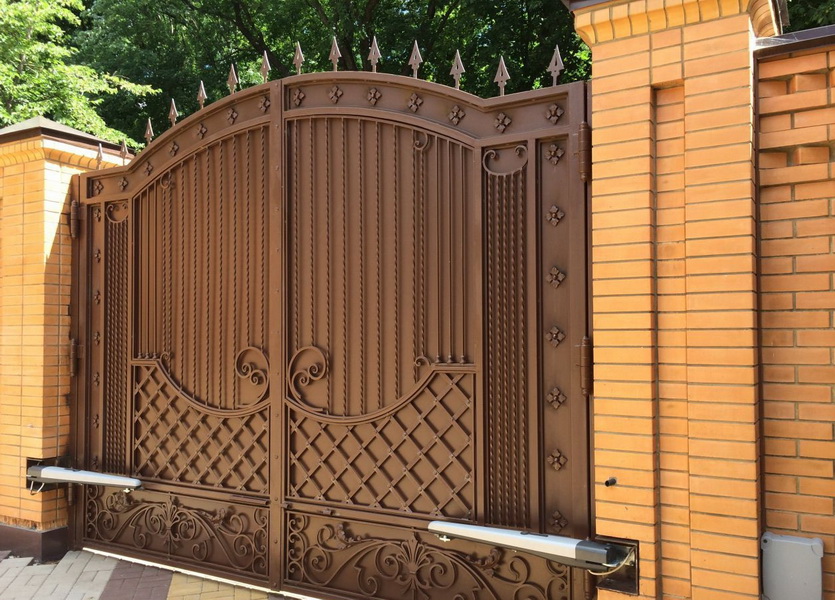

Данная система состоит из двух линейных электроприводов и блока управления, а также антенны, сигнальной лампы и электромагнитного замка. Стоит отметить, что автоматические распашные ворота подключают к обычной бытовой электрической сети переменного тока с напряжением в 220 Вт.

Достаточно важно до установки и монтажа автоматики заранее поставить несущие столбы. Желательно выполнить их из бетона либо из кирпича.

На сегодняшний день существуют три основных варианта установки автоматических распашных ворот.

Все будет зависеть от направления открытия створа: вовнутрь, наружу или вовнутрь с доработкой несущих бетонных столбов. При каждом из них, установка автоматики идет в строго определенной последовательности. Иногда может потребоваться установка наружу, или на перспективу под будущую автоматизацию.

Блок управления системы может располагаться слева и справа, очень важно правильно подобрать все сечения проводов.

Электропривод для установки обладает характерной особенностью, для него необходимо предусматривать определенное расстояние от несущего бетонного столба.

Если вы этого не предусмотрели и ворота необходимо выполнить вовнутрь, то просто аккуратно выдолбите и оформите места под них.

ТОП 9 магазинов, где я выгодно закупаюсьТОП 7 по товарам и мебели для дома:7 лучших строительных и мебельных магазинов!

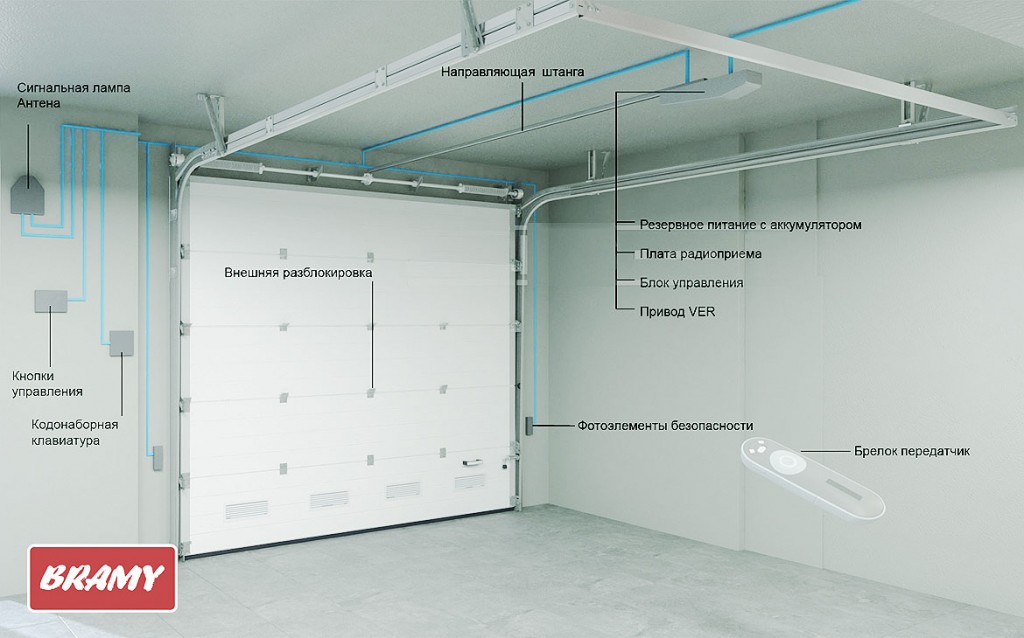

Правила регулировки подъемных секционных ворот

При работе с воротами подъемной конструкции  полагается придерживаться нижеследующего порядка действий:

• Полотно конструкции надо поместить в максимально низкое положение;
• Расположенные снижу кронштейны надо прикрепить к стене. При этом нужно следить за крепкостью фиксации, так как данные элементы несут на себе большую нагрузку;
• Шпонки помещают на секции, при этом следя за тем, чтобы не произошло повреждений тех или иных элементов ворот;
• Производят затягивание винта, чтобы зафиксировать барабан;
• Поворачивают валик до тех пор, пока тросовое провисание не исчезнет. Обычно, чтобы его полностью убрать, требуется один или два поворота пружины. При этом важно не переборщить, чтобы избежать избыточного затягивания;
• Затем закручивают болты, чтобы полноценно зафиксировать конструкцию.

Если этот способ не дал в должной мере желаемого результата, можно поработать таким методом:

• Выкрутить болты для крепежа;
• Произвести поворачивание валика лишь в той стороне, где имеет место провисание;
• Закрутить крепежные элементы обратно.

Теперь нужно проверить ворота – они должны функционировать, как полагается. Регулярное проведение таких работ увеличивает срок службы конструкции.

Установка откатных ворот своими руками — актуально или нет?

Установка откатных ворот своими руками актуальна только в том случае, если у вас есть свободное время и необходимый опыт. По статистике, многие владельцы недвижимости допускают ошибки при монтаже. Причем к быстрой поломке конструкций приводят даже малейшие недочеты.

Если в наличии необходимые инструменты и вы уверены в своих силах — установите выкатные ворота самостоятельно. В противном случае закажите изготовление и монтаж в надежной строительной компании. Вы получите гарантию на установленную конструкцию и обретете уверенность в том, что она прослужит положенный срок. Тратить время на монтажные работы не придется.

Изготовление рамы

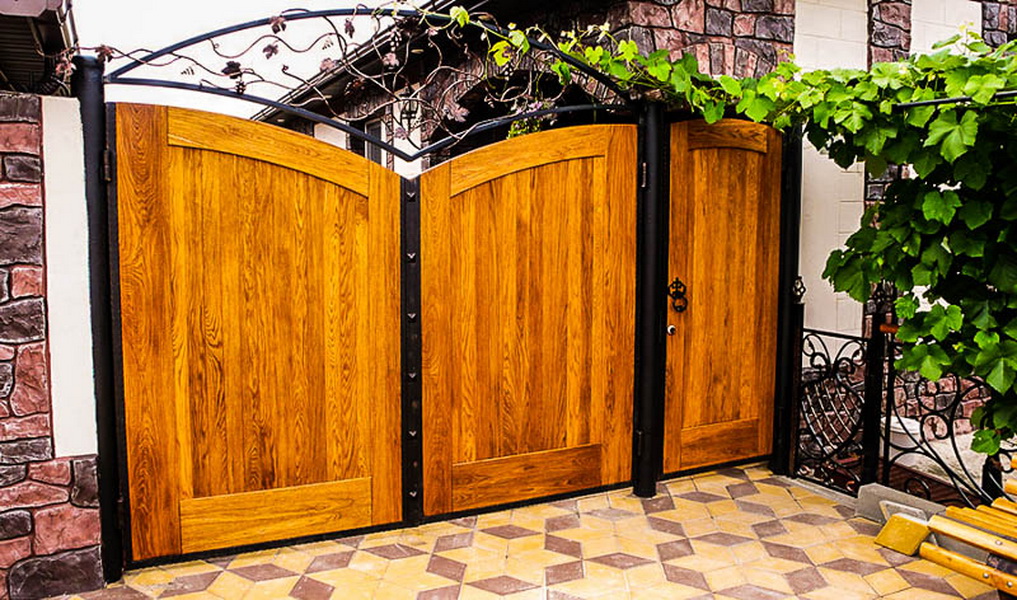

Рама из дерева

Деревянные рамы прямоугольной формы вяжутся из бруса 50*100 мм с помощью сквозного одинарного шипа. Чтобы избежать провеса, конструкция укрепляется горизонтальной укосиной. Для склеивания рекомендуется использовать не боящийся сырости эпоксидный клей. Шиповые соединения дополнительно укрепляются нагелями или шипами.

Вязка бруса сквозным одинарным шипом

Для навешивания ворот существуют петли амбарного типа. На металлические опоры для монтажа ворот прикрепляются деревянные насадки (болтами). Обрешетка прикручивается только после навешивания створок. Начальная точка — середина ворот.

Рама из металла

Металлическая рама изготавливается из профильной трубы 60*30 мм. Для жесткости добавляется внутренняя рама из трубы с сечением 40*20. Обрешетка крепится на внутреннюю раму. Вначале сваривается внешняя рама, потом внутренняя. Каркасы привариваются друг к другу прихватами по 1 см с интервалами 0,25 м.

Если планируется обшить ворота с двух сторон, внутренняя труба располагается посередине. Для двусторонней обшивке труба приваривается ближе к краю наружной рамы. Перед началом работы трубы очищаются от ржавчины с помощью болгарки со шлифовальным кругом. Новые трубы нужно очистить от смазки мягкой тканью, пропитанной бензином.

Выбор привода в зависимости от типа ворот

Самодельные распашные ворота – наиболее часто встречающийся вариант данного вида ограждений. Они просты в установке и обладают высокой функциональностью. Ворота могут быть одно- или двустворчатыми, иметь небольшую врезанную калитку. Для выбора автоматического привода прежде всего имеет значение, в какую сторону они открываются.

Схема привода для распашных ворот.

В этом случае столб будет препятствовать движению механизма при закрывании, и придется под него вырезать углубление.

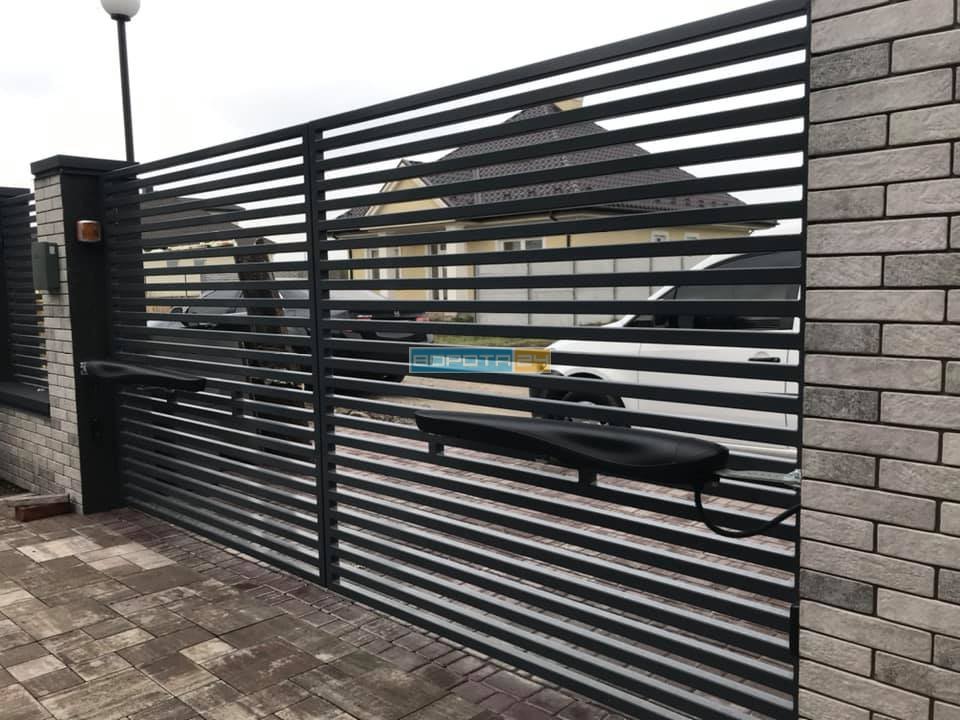

Для данного типа столбов оправдана установка рычажного привода, который монтируется на наружную сторону столба и не требует врезки.

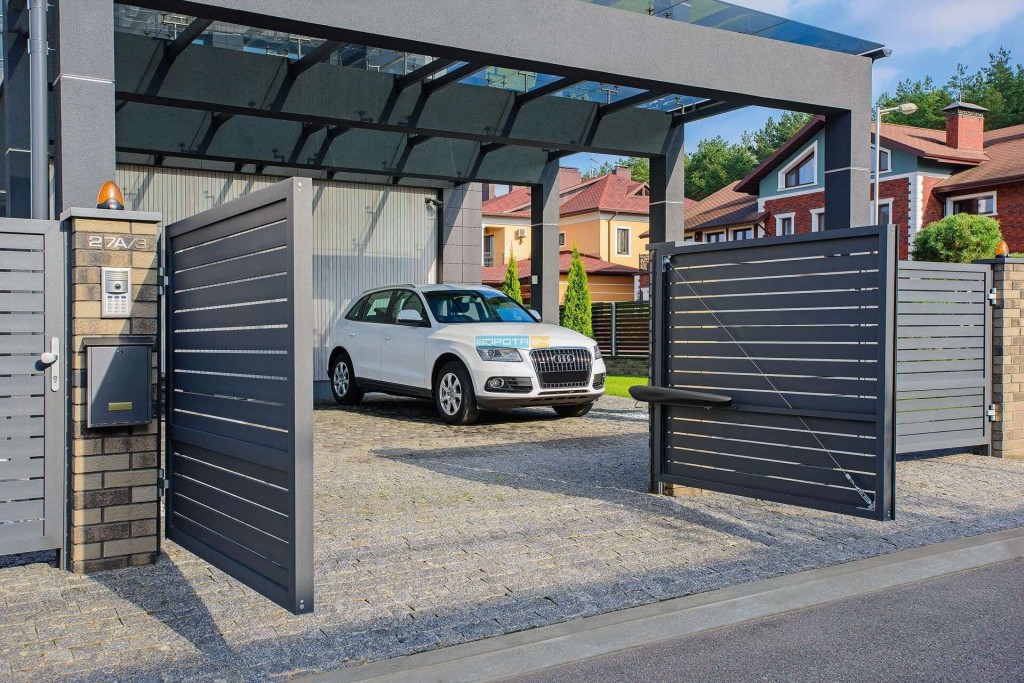

Ворота с электроприводом, открывающиеся наружу, встречаются реже. Как правило, к таким конструкциям прибегают при недостаточном внутреннем пространстве двора или в том случае, когда открывание створок внутрь неудобно по каким-либо причинам.
