Автоматика для распашных ворот с открытием наружу (видео)

Плюсы и минусы автоматических распашных ворот

По конструкционному типу автоматические ворота бывают четырех видов:

• подъемно-поворотные;
• откатные;
• секционные;
• распашные.

Каждый из них обладает достоинствами и недостатками.

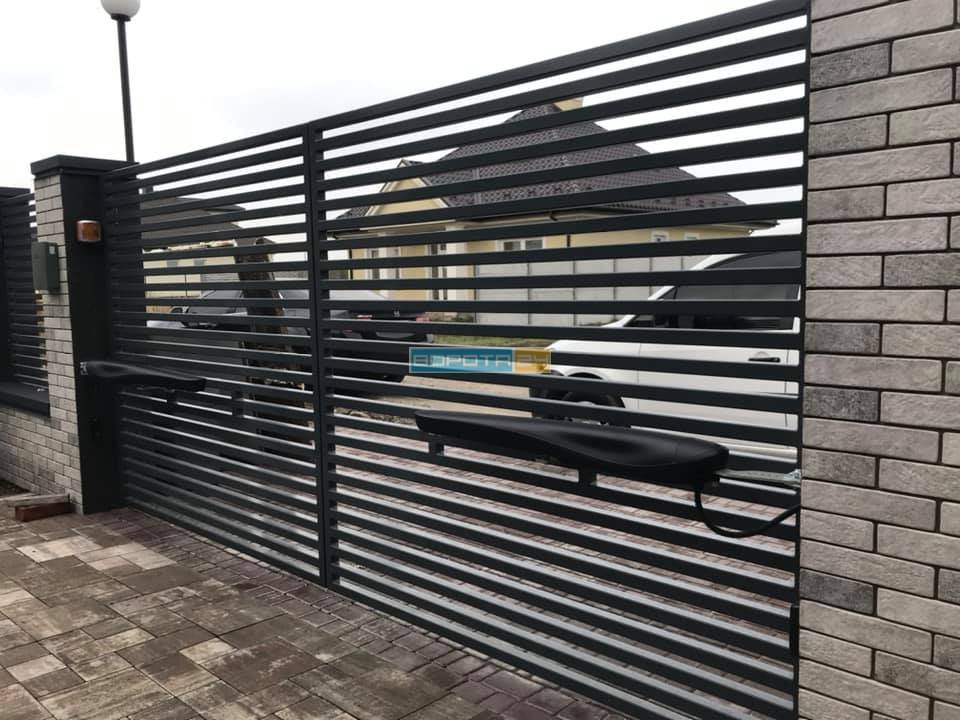

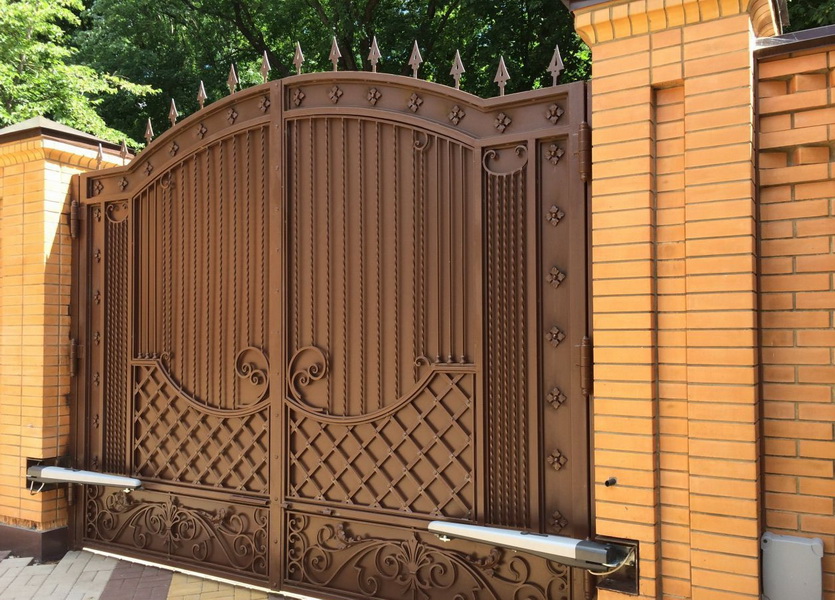

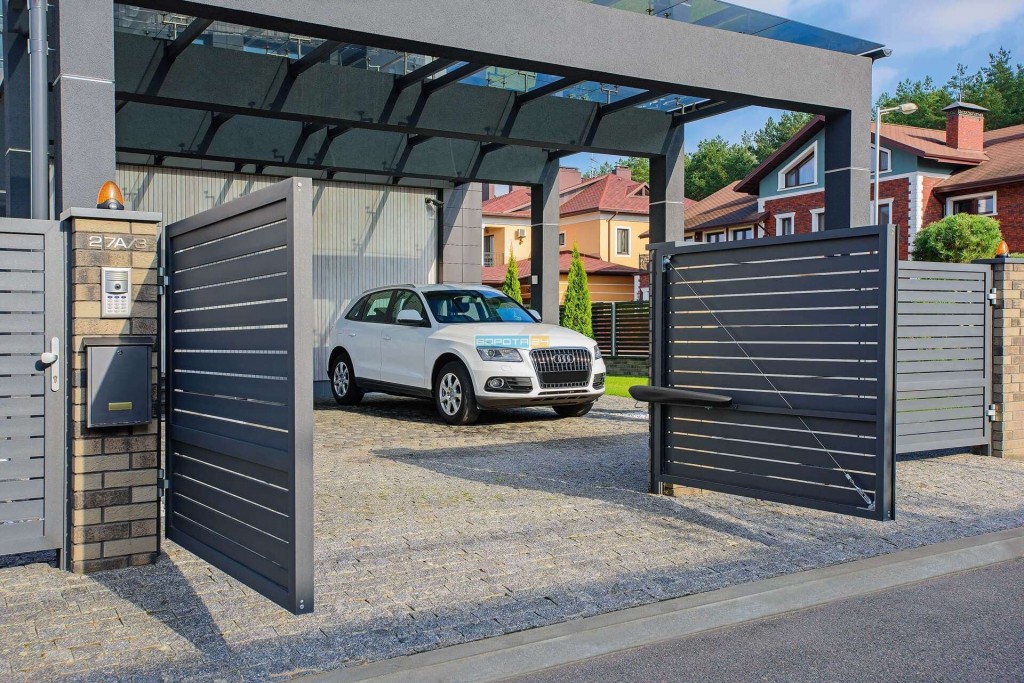

Распашной вариант с автоматикой отличается от стандартных только наличием автоматической системы, с которой они могут открыться и закрыться посредством управления пультом. Плюсы распашного варианта:

• для установки могут использоваться ограниченные пространства: ворота занимают много места, но со стороны дороги конструкция не вызывает трудностей с въездом или выездом транспортных средств благодаря минимуму необходимой территории с фасадной части;
• при сравнении с остальными типами обходятся недорого;
• допускается открывание во внутреннюю и наружную стороны;
• разнообразие технических «начинок» (которые интегрируются с учетом каждого нюанса в конструкциях построений);
• есть возможность использования любых отделочных и декоративных материалов, чтобы получить в итоге оригинальные ворота;
• при желании может быть установлена подсветка, которая будет освещать территорию;
• скорость открытия и закрытия лежит в интервале от 12 до 15 секунд;
• электрический привод обеспечивает хорошую фиксацию;
• низкий уровень шума при работе;
• створки блокируются, это обеспечивает дополнительную меру безопасности;
• если отсутствует электричество, возможна работа в ручном режиме посредством перевода специальным ключом;
• являются надежными, универсальными, долговечными.

Такие системы не лишены из изъянов – отрицательные стороны все же присутствуют:

• вариант конструкции является устаревшим;
• с течением времени имеют свойство провисать: необходим систематический мониторинг состояния столбов и петель, или же в результате провисания откажет автоматический привод;
• система, отвечающая за запирание, – недолговечна;
• очень чувствительны к появляющимся препятствиям и легко могут быть деформированы;
• установка автоматических распашных ворот требует очень большого внимания, терпения, не приемлет ошибок;
• схема установки и подключения к электрическому обеспечению должна в мельчайших деталях соответствовать характеристикам приборов и электросети;
• требуются профилактические работы для хорошей работы долгие годы.

Проверяем тросы

Проверка и регулировка тросов является первоочередной задачей при работе с секционной конструкцией, ведь даже малая степень провисания запускает процесс деформации направляющих и самих ворот. Производить проверку нужно регулярно и при обнаружении отклонений приступать к регулировочным работам.

Пружина натяжения секционной конструкции

На что же нужно обратить внимание при оценке состояния тросов? Эти элементы должны быть равномерно зафиксированы и не должны слетать, обрываться или менять положение. Если обнаружены те или иные отклонения, их обычно можно исправить своими руками. Делают это следующим способом:

• Поставить шпонки на кронштейнах, расположенных в нижней части. Крепко зафиксировать барабан и винтовой регулятор;
• Затем надо менять положение регулировочного вала до достижения достаточного натяжения троса. Обычно для такой цели требуется сделать два полных оборота вала. По окончании этого действия проводится крепление болтов, расположенных на натяжных элементах-наконечниках, чтобы добиться достаточной фиксации пружинного элемента. Как правило, для ликвидации провисания описанных действий бывает достаточно.

Если этих мер оказалось мало, допустимо одновременное изменение положения валов, расположенных с двух сторон.  В таком случае валы распускаются и затем крутить начинают тот из них, который показывает более слабый результат. Во время кручения первого вала необходимо отслеживать, чтобы второй находился в покое. Затем валы крутят одновременно и укрепляют в нужном положении.

Механизм с участием троса. При самостоятельной настройке важно его правильно натягивать, чтобы обеспечить безопасность

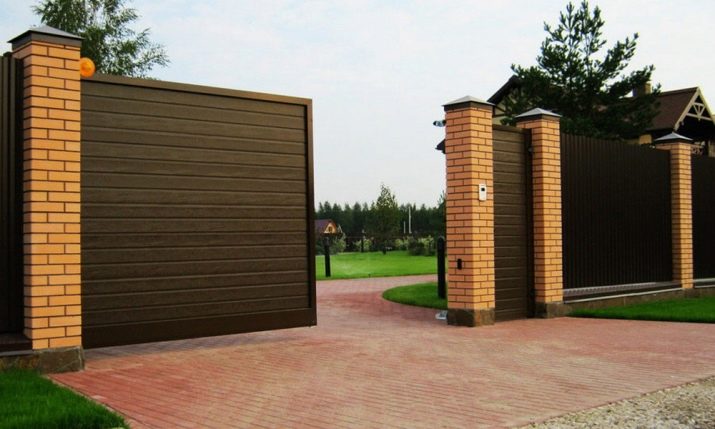

Откатные ворота

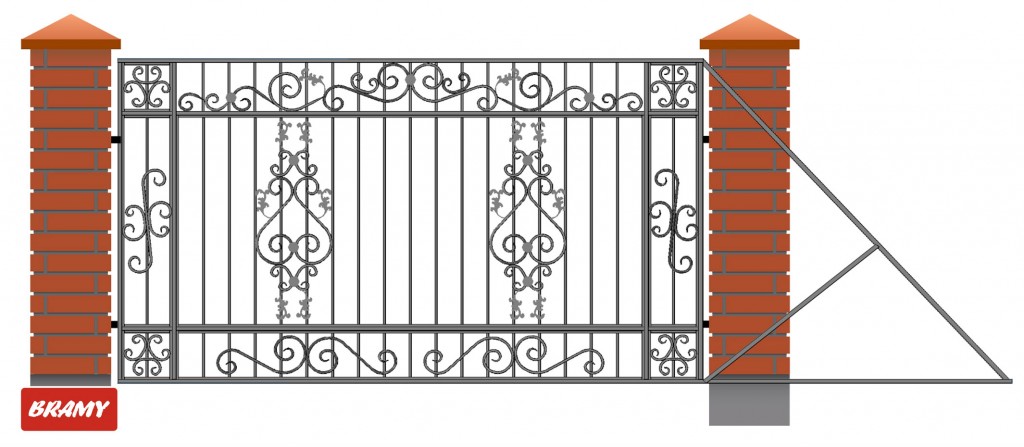

Конструктивно автоматические откатные ворота представляют собой закрепленное на раме полотно, которое перемещается вдоль забора на ширину проема. Для изготовления таких ворот вам понадобится:

Рис. 10: пример схемы откатных ворот

• Соберите или приобретите готовое полотно для откатных ворот;
• Изготовьте из металлического профиля или трубы раму для откатных ворот; Рис. 11: рама для откатных ворот
• Зафиксируйте полотно на сборках рамы; Рис. 12: зафиксируйте полотно на сборках рамы
• Зафиксируйте роликовые опоры на заранее забетонированном основании. Рис. 13: зафиксируйте ролики на бетонном основании
• На опорных конструкциях установите с одной стороны улавливающие устройства, а с другой роликовые направляющие; Рис. 14: нижний улавливатель

Рис. 15: роликовые направляющие

• Установите на ворота профильный рельс;
• Поместите в рельс роликовые опоры;
• На конце ворот установите подвижный упорный ролик; Рис. 16: подвижный ролик
• Закрепите готовые ворота в проеме; Рис. 17: закрепите готовые ворота в проеме

Готовая конструкция должна свободно перемещаться в пролете. Такие ворота обладают рядом особенностей в эксплуатации.

Преимущества и недостатки

Несмотря на то, что автоматические секционные ворота не так широко применяются для ограждения въездов, как распашные варианты, они обладают рядом весомых преимуществ. А их малая популярность обуславливается тем, что такая модель относительно недавно появилась в обиходе. К преимуществам откатных ворот относятся:

• Относительно простая конструкция;
• Линейные размеры самих ворот и элементов привода не занимают лишнего пространства в проезде;
• Опорные столбы практически не воспринимают нагрузку от конструкции;
• Обладают высокой механической прочностью, не бояться порывов ветра в открытом положении.
• Куда более дешевый автоматический привод.

Но, помимо преимуществ, раздвижные ворота имеют и определенные недостатки:

• Вдоль забора требуется обеспечить свободное пространство для движения;
• Более дорогостоящая фурнитура и комплектующие;
• Поверхность грунта на всей протяженности пути следования ворот должна быть ровной;
• Необходимость заливки фундамента и установки металлических деталей для закрепления роликов;
• Более сложный и трудоемкий ремонт, в случае выхода ворот со строя.

Привод для откатных ворот

Чтобы привести в действие автоматические ворота откатного типа используется линейная автоматика, включающая в себя электропривод для создания вращающего эффекта, зубчатая рейка для реализации механической передачи, магнитный или электрический механизм фиксации крайних положений.

Электропривод представляет собой отдельный блок с зубчатой передачей

Рис. 18: электропривод для откатных ворот

Посмотрите на рисунок, зубчатая передача реализована посредством колесика. При выборе модели лучше отдавать предпочтение изделиям с металлическим колесиком, так как полимерные довольно быстро выходят со строя. Данный элемент должен становиться в зацепление с зубчатой рейкой.

Рис. 19: крепление зубчатой рейки

Зубчатая рейка крепиться к воротам метровыми отрезками, обязательно крепите ее к каркасу, но, ни в коем разе не к рельсу, предназначенному для движения роликов. Общую длину рейки необходимо выбрать не по габаритам ворот, а исходя из ширины проема плюс один метр.

В первую очередь электропривод устанавливается на заранее смонтированный фундамент, затем, по отношению к его колесику монтируют зубчатую рейку.

Рис. 20: установка рейки на электропривод

Следует отметить, что  электропитание к месту установки подводится заранее, поэтому после монтажа автоматики к ней подключается питающий кабель, который уже скрыт в земле. Практически каждая модель привода для автоматических ворот оснащена замком разблокировки. Он применяется в тех ситуациях, когда вам нужно открыть ворота вручную, так как большинство моделей блокируют положение, поэтому сдвинуть их крайне проблематично.

Для остановки вращения колесика в крайних положениях устанавливаются магнитные или механические механизмы. Механические модели нежелательно применять в климатических условиях с низкими температурами, так как при замерзании они часто дают сбой, и вам придется открывать ворота вручную.

Рис. 21: установка магнитного датчика крайнего положения

Магнитные модели куда менее капризны, их устанавливают на зубчатую рейку ворот и при прохождении напротив электропривода магниты воздействуют на активное устройство, подающее команду на прекращение вращения.

Блок управления

Как и для автоматических ворот распашного типа, блок управления может контролироваться  с проводного или дистанционного пульта, с клавиатуры, кодового замка или от GSM модуля. Он позволяет задавать различные режимы работы (устанавливать задержку закрытия или открытия, оставлять проем для прохода, выбирать время для перемещения, управлять световой сигнализацией и т.д.). Для предотвращения попадания влаги блок управления автоматическими воротами должен размещаться на высоте не менее 5 м от поверхности грунта.

Монтаж ворот

Это ответственный момент, который требует внимательного подхода. Когда материал выбран, производится изготовление и монтаж ворот.

Изготовление и монтаж каркаса своими руками

Раздвижные воротные системы

Откатные створки воротных систем устанавливаются для экономии места. По принципу работы напоминают купе. Створки ворот открываются вдоль стены. Эти системы довольно популярные, но дорогостоящие. Изделия трудней всего ставить, что отличает данную модель от других.

Откатная створка на даче

В качестве каркаса выступает профиль. Сам каркас оборудован направляющей, соединяющейся с нижним профилем сваркой. Благодаря этому происходит перемещение. Чтобы уменьшить удар во время открывания полотна, к опорам крепят защитные элементы.

Обычно створки открываются вручную, но можно установить автоматику, которая работает за счет электрического привода. Также потребуется установка цепной передачи.

Элементы створки

Конструкция системы включает следующие элементы:

• швеллер;
• ролики;
• улавливатель;
• заглушки;
• направляющие;
• ограничитель.

Вначале нарезается арматура длиной 1 м, сечение должно составлять 12–16 мм. После этого сваркой арматура соединяется по обеим сторонам со швеллером шириной 20 см.

Откатная конструкция

Затем вырывается траншея глубиной 1,5–2 м, шириной 40–50 см и длиной не меньше 50 % ширины проема. Швеллер ставится таким образом, чтобы полки смотрели вниз.

Нельзя допускать склона в какую-либо сторону, швеллер нужно выровнять четко по уровню. После этого траншея заливается бетоном одновременно со швеллером. Залитый фундамент должен простоять не меньше 14 дней.

Выбирают материал для изготовления несущей рамы. Для раздвижных воротных систем, как правило, применяют металлический профиль. Правильно сделанные створки из такого материала прослужат очень долго.

Схема установки откатной створки

Далее переходят к сборке. Пошаговая инструкция:

1. Для начала нарезается в необходимом количестве профтруба.
2. Профильная труба для обрешетки ставится посередине, если полотно в дальнейшем будет обшито профнастилом с двух сторон.
3. Профтруба крепится сваркой. Направляющая устанавливается снизу рамы, швы зачищаются, обрабатываются грунтом. Рама окрашивается, а затем производят обшивку. В качестве крепежных элементов используют саморезы. Материал обшивки изделия выбирается с учетом личных предпочтений.
4. Далее приступают к монтажу ворот. Непосредственно сам процесс довольно простой, но нужно соблюдать внимательность.
5. На швеллер устанавливают каретки, их раздвигают максимально широко. Размер ролика – 20 см, и отодвинуть его нужно на такое же расстояние. После этого на ролики надевается рама. Можно воспользоваться сваркой, чтобы прикрепить к швеллеру роликовую платформу.
6. Затем полностью сваривается платформа кареток. Выполнять все нужно аккуратно, чтобы не появилось искривлений.

Чертеж для монтажа конструкции

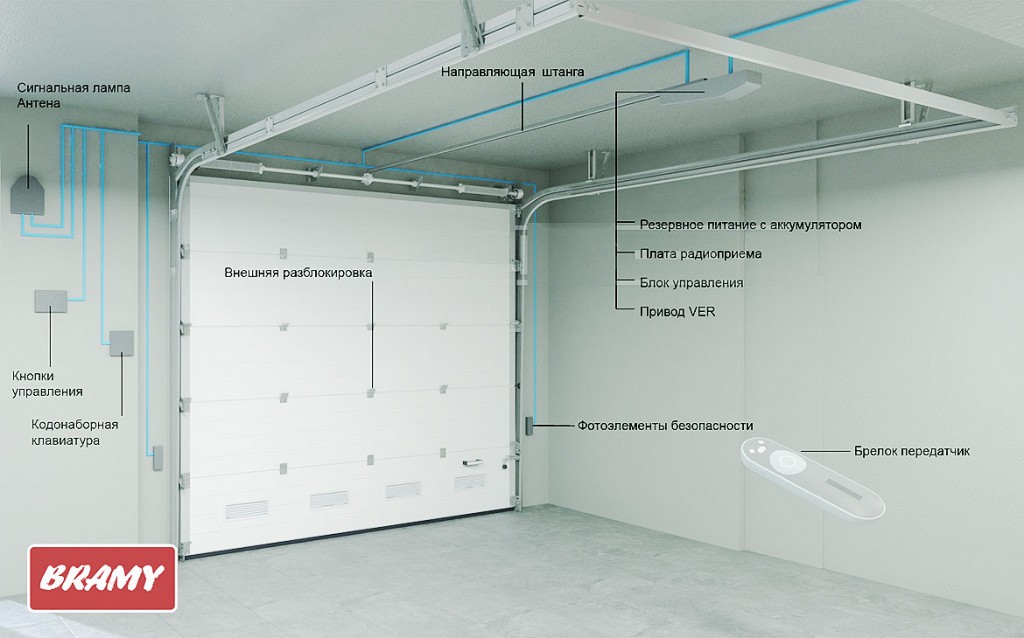

Установка секционных систем

Наиболее простые секционные конструкции воротных систем включают такие составляющие:

• петли;
• вал;
• подвесы;
• направляющие;
• комплект пружин для растяжения и балансировки воротного полотна.

Установка секционной конструкции

Чтобы рольставни могли свободно перемещаться, от полотна до потолка требуется расстояние не менее 35 см.

Если была куплена готовая для установки роллетная конструкция воротной системы, то все крепежи должны находиться в комплекте.

Схема створки

С учетом чертежа на проем наносятся места для установки креплений. Нельзя допускать перекосы, вести монтаж следует аккуратно и качественно. Если нужно выровнять положение определенной детали, для этого используют только стальные пластины требуемой толщины.

Установка створки своими руками

Сборка секционных воротных изделий начинается снизу. Все сегменты должны между собой плотно прилегать. Для крепления верхней секции нужно использовать кронштейны.

Затем следует установить подъемный механизм воротной системы.

Во время крепления пружин нужно добиться, чтобы тросы находились все время под натяжением. Далее выполняется установка ограничителя передвижения полотна, ставится электрический привод. После окончания установки проверяется работоспособность створки воротной конструкции.

Чертеж створки

Пошаговую инструкцию по монтажу данной системы можно посмотреть на видео ниже.

Ассортимент известного производителя

Doorhan является автоматикой, которая может создавать работу без перебоев. Среди многообразия систем данного производителя есть спецоборудование для распашных, секционных ворот. Основная задача данной автоматики – отличная защита участка. Эта задача выполняется с соблюдением высокого комфорта. В ассортименте компании – богатый выбор электроприводных устройств, каждое из которых предназначается для оснащения конкретных видов ворот: приводные механизмы для складных, секционных, рулонных. Можно выбирать автоматическое устройство по техническим и эксплуатационным параметрам.

PSRT02 обогревательPSSRV1 светофорPSSRV2 светофорСхема подключения светофора

Откатные ворота. Расценка в смете.

Конструкция откатных ворот зачастую включает в себя монтаж такого прибора, как электропривод. Для наглядности и удобства на рисунке 2 представлен образец сметы на откатные ворота с электроприводом. Необходимо уточнить, что данная смета на откатные ворота носит лишь демонстрационный характер, поэтому все показатели в ней применены спонтанно. Итак, как показано на примере на рисунке 2, в качестве расценки в смете на монтаж откатных ворот применена норма под шифром ФЕР07-01-055-12, которая звучит как «Устройство откатных ворот с ручным управлением». Необходимо уточнить, что установка откатных ворот — сложный процесс, для успешного выполнения которого требуется соблюдение всех норм и правил, а также выполнение многих дополнительных подготовительных и завершающих работ. Например, при монтаже откатных ворот необходимо подготовить и установить закладные детали, роликовые опоры, направляющие кронштейны. Помимо этого придется иметь дело со сваркой металлических элементов конструкции. А также немаловажным этапом для успешного завершения устройства ворот будет их отладка и регулировка. Все эти процессы входят в комплекс работ, предусмотренных расценкой ФЕР07-01-055-12. Как видно на рисунке 2, единицей измерения в данной расценке являются 100 штук. Поэтому при применении нормы под шифром ФЕР07-01-055-12 важно проявить особую внимательность во избежание арифметических ошибок, а вместе с ними и ошибок в сметной стоимости объекта в целом.

Рисунок 2. Образец сметы на откатные ворота с электроприводом

Второй позицией в представленной на рисунке 2 смете на откатные ворота показан пример расценки в смете на монтаж электропривода ворот. Так как нормами сборников нормативов ФЕР и ГЭСН не предусмотрено прямой расценки для монтажа электропривода ворот, приходится подбирать расценку применительно из имеющихся со схожим составом работ. Состав работ и метод монтажа конкретного электропривода будет индивидуальным, в связи с чем и должна быть подобрана расценка на монтаж. На образце сметы на откатные ворота с электроприводом, демонстрируемом на рисунке 2, применена расценка из монтажного сборника 11 на приборы, средства автоматизации и вычислительной техники. Выбор расценки из таблиц ФЕРм11-05-001 должен быть обоснован массой монтируемого прибора. Расценками с ФЕРм11-05-001-01 до ФЕРм11-05-001-05 предусмотрен монтаж приборов от 20 кг до 300 кг включительно.

Установка ворот

Если собрать и установить механизм нужно очень быстро, то рельсы можно просто втолкнуть в не полностью застывший раствор, используя при этом резиновый молот.

Приваривание роликов к раме ворот

Применение для этой цели обычного молотка или металлического молота не допускается, так можно легко деформировать рельс, что в дальнейшем приведет к проблемам со свободным перемещением откатной конструкции.

Затем откатные ворота устанавливаются на подшипники. Вместо подшипников допускается применение плавающих рельсов: существенной разницы между этими механизмами нет, за исключением необходимости смазки рельса и всех двигающихся механизмов солидолом, для снижения трения и продления срока эксплуатации конструкции. Смазку необходимо осуществить перед установкой системы, так как потом доступ к механизму и движущимся частям будет затруднен.

Установка автоматики

Установка откатных ворот с электроприводом даст гарантию того, что большую часть времени конструкция будет эксплуатироваться в бережном режиме. Неукоснительно следуйте инструкции, входящей в комплект поставки оборудования.

Разместите привод, блок управления и сигнальную лампу в нужных местах. Установите зубчатую рейку, подключите систему к электросети и удостоверьтесь в том, что все устройства и механизмы работают правильно.

На этом монтаж окончен. Откатные ворота на дачу готовы к эксплуатации.

Этап Проверка

Чтобы проверить правильность проведенных монтажных работ, нужно убедиться в том, что опущенное полотно не дает просветов или пробелов. Только так можно получить качественную работу уплотнителей в зимний период, защищающих помещения от воздействия атмосферных осадков.

Затем нужно внимательно осмотреть нижнюю панель. Уплотнитель, что зафиксирован внизу, должен максимальным образом прилегать к поверхности пола. При наличии зазоров, нужно провести проверку при помощи лазерного уровня. Когда дефект не относится к соблюдению уровня, нужно отрегулировать положение направляющих.

В последнюю очередь, проводится проверка балансировочных пружин. Они находятся на боковых частях профилей, либо торсионной балке (конкретное расположение зависит от площади исходного полотна). При поднятии системы на полтора метра, пружины можно увидеть, не поднимаясь, не опускаясь.

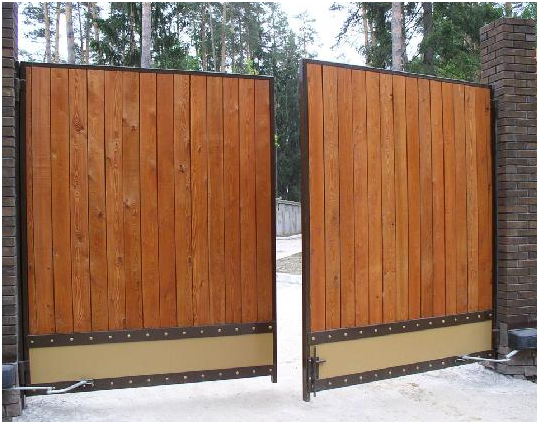

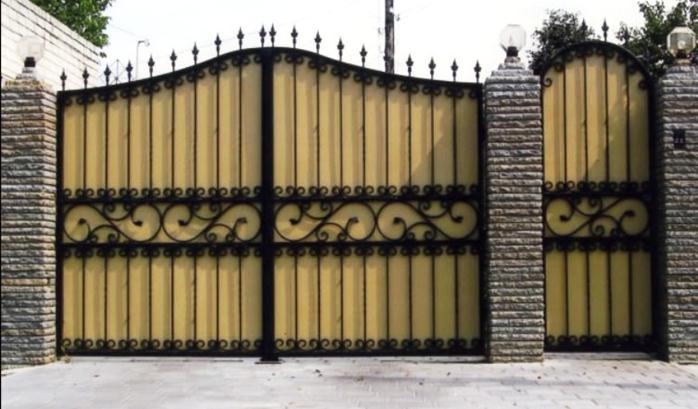

Установка распашных ворот

Распашные устройства не требуют предварительной подготовки фундамента, они не оснащаются рельсами, не требуют приобретения специальных роликов для движения конструкции.

Чтобы смонтировать такую конструкцию, нужно подготовить:

• кирпичи в нужном количестве;
• электроды для проведения сварочных работ;
• профильные трубы;
• 14-миллиметровая арматура;
• цемент с включением песка и щебня;
• швеллер;
• материал для обшивки (профнастил, дерево).

Установка распашной системы включает несколько последовательно выполняемых этапов:

• подготовка рабочего места: выкапывание лунок для столбов;
• засыпание ям щебнем и вставление в них опор;
• бетонирование швеллеров;
• вставление изоляционной трубы в специально подготовленное отверстие (для монтажа электропривода, расположенного под землей);
• прикрепление посредством сварки опорных пластин на столбы;
• сварка прямоугольного каркаса;
• укрепление двух труб в центре системы;
• крепеж петлей;
• заполнение каркаса.

FLEX 500/1

— комплект привода для распашных ворот

створка ворот до 150кг, до 1, 6м инт. 100% Привод F500 24В рычажный не блокирующийся с шарнирным рычагом передачи. Электрозамок обязателен. Стальной рычаг привода. Блок управления ZL160N одним приводом.

FAAC

Защита ворот от воздействия внешней среды

Каркас должен быть очищен и обезжирен, с него следует удалить пыль, только после этого приступают к окраске. Качественнее получится нанесение краски компрессором или краскопультом, особенно в труднодоступных местах. Каркас покрывают грунтовкой и двумя слоями краски, при этом каждый слой должен поочерёдно высохнуть, тогда качество покраски будет высоким.

Обшивку производят в двух вариантах, рамы створок могут быть одетыми на петли, а могут находиться в положении, удобном для исполнителя. После обшивки и навешивания воротных панелей на место закрепляют задвижки, стопоры, и устанавливают замки. Правильно установленные створки двигаются легко, плавно, и без скрипа. В последствии такие распашные ворота несложно будет автоматизировать.
