Автоматика для распашных ворот с открытием наружу (видео)

Элементы и комплектующие ворот

Конструктивные элементы автоматических откатных ворот

Автоматические распашные ворота имеют простое устройство, что обуславливает надежность и безотказность их работы.

Состоит система из таких узлов и механизмов:

• Профильная балка, закрепленная на стойках забора. Служит основой и опорой для стационарных и подвижных деталей.
• Электрический двигатель на 220В или 24В. Приводит в движение стержень с червячной или зубчатой насечкой.
• Зубчатая планка. Служит направляющей и соединителем между полотном, мотором и рамой.
• Роликовые блоки. По ним ворота ездят по раме.
• Сигнальная лампа. Устанавливается на одной из опор. Работает до момента фиксации полотна в одном из крайних положений.

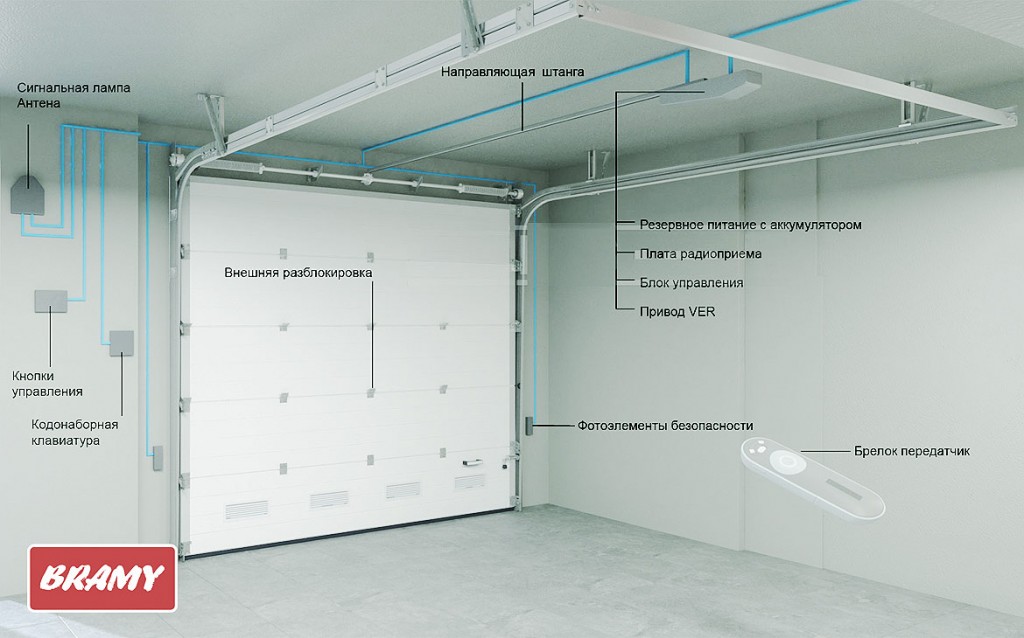

Автоматика для ворот

Система автоматики состоит из следующих частей:

• пульт дистанционного управления;
• радиоприемник с антенной;
• блок управления;
• ретранслятор сигналов;
• фотоэлементы.

Блок контроля и безопасности предназначен для остановки движения полотна при достижении заданного положения, а также экстренного застопоривания мотора при появлении в створе посторонних объектов — людей, животных, транспортных средств.

Проводка для откатных ворот состоит из кабелей и проводов, которые пропускаются в пластиковые каналы, защищающие их от механического повреждения. Для предоставления возможности использования оборудования при отсутствии тока предусмотрен сброс блокировки мотора и установка механического замка и рукоятки (рычага). На случай отказа одной из функций на приводе устанавливается система отключения питания при возникновения перегрузки.

Общие сведения

Способы изготовления каркаса створок:

1. Сварной металлический узел – самый практичный, используется для тяжелых створок.
2. Металлический каркас на болтах проще в сборке в отличие от сварного узла. Но эти гаражные изделия не отличаются долгим сроком работы.
3. Из дерева – традиционный вариант, немного устаревший, но наиболее простой во время установки. Створки не отличаются надежностью, имеют непродолжительное время службы.
4. Из алюминия – используются только для легких изделий. Алюминий обычно применяется для автоматических воротных систем с электроприводом.

Въездная конструкция на даче

Створки ворот частного дома и дачи могут обшиваться пластиком, деревом, профнастилом, листовым металлом.

Выбирая материал в качестве обшивки створок, учитывают определенные нюансы:

1. Для деревянного каркаса используется дерево, но конструкция имеет низкую прочность, без соответствующего ухода изделие быстро портится.
2. Для автоматических воротных систем желательно выбирать легкий материал, к примеру полимерный пластик.

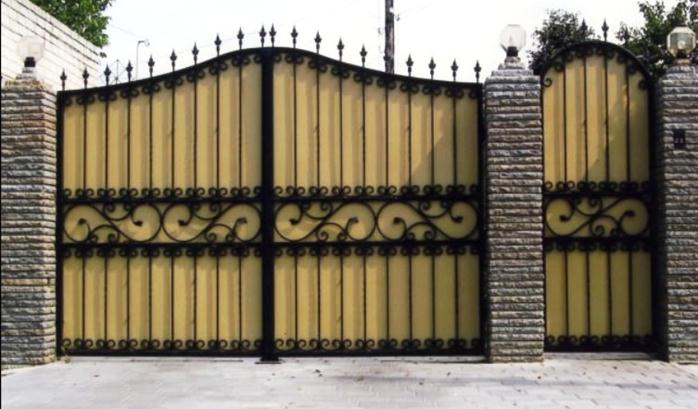

3. Кованые изделия имеют самый привлекательный вид и высокую степень надежности. Но они довольно дорогостоящие.
4. Профнастил легкий, имеет невысокую стоимость, продается в различных цветовых вариантах.

После монтажа своими руками

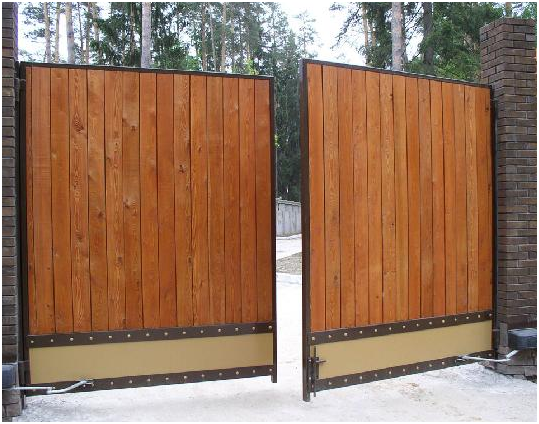

На дачный участок обычно ставят деревянные распашные системы. Дерево благодаря специальной обработке защитными составами и металлическому каркасу может прослужить довольно длительное время.

Кроме того, нужно подобрать столбы для установки:

1. Кирпичные опоры – красиво выглядят, могут выдерживать высокие нагрузки, но уступают по прочности бетонным опорам.
2. Деревянные опоры – бюджетный вариант. Такие опоры просты в монтаже, часто используются при установке въездных ворот из сетки-рабицы. Недостатки – имеют непродолжительное время службы, не используются для металлических конструкций воротных систем.
3. Бетонные опоры – объемные, красиво выглядят, также у них высокая ремонтопригодность.
4. Асбестовые опоры – просты в монтаже, лучше деревянных, но хуже металлопрофиля.
5. Металлопрофиль – относится к самым прочным опорам.

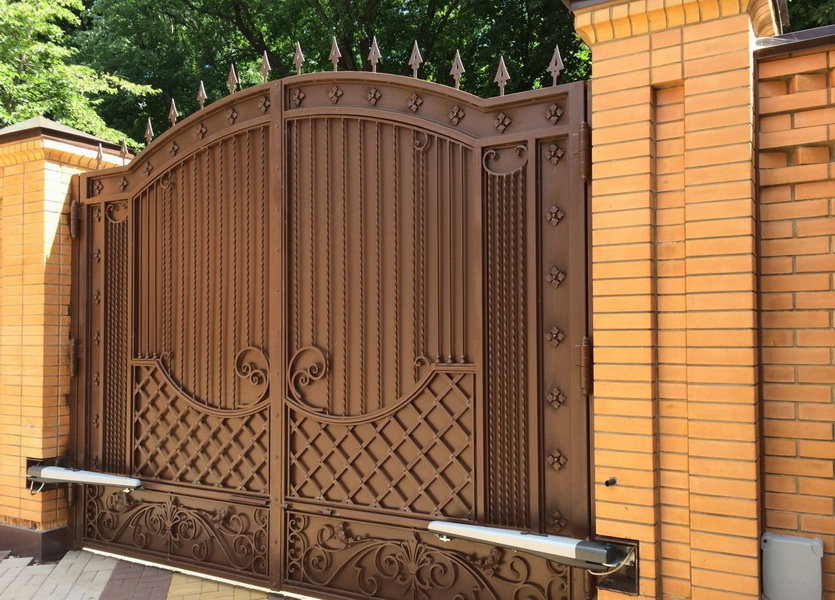

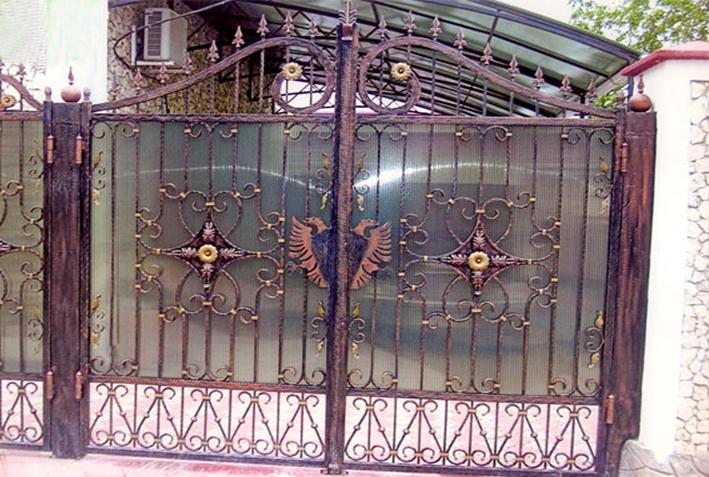

Вариант с ковкой

Изготовление ворот. Расценка в смете

Следует отметить, что в случае, если металлические ворота доставлены на место монтажа в готовом виде и не требуют сборки, а также не имеют никаких механизмов и приборов для регулировки, то чаще всего применяется норма ФЕР09-04-011-01. Однако бывают случаи, когда необходимо применить расценку в смете на изготовление ворот.

При таких условиях необходимо уточнение из проектной документации или технического задания к объекту о том, из какого материала необходимо изготовить не только сами полотна ворот, но и их каркас и крепления для их установки. Например, если в проектной документации указано, что необходимо изготовление ворот из металлических профилированных листов, то целесообразно применить расценку из 09 строительного сборника под шифром ФЕР09-05-001-01, звучащую как «Облицовка ворот стальным профилированным листом». В состав указанной расценки не входит защита металла от коррозии, поэтому расценку в смете на окраску металлических ворот или на другой вид покрытия металла необходимо будет включить отдельно, если данный вид работ требуется проектной документацией или техническим заданием.

Если же необходимо составить смету на изготовление ворот деревянных, то логично будет воспользоваться расценками сборника 10 на деревянные конструкции. Например, расценки под шифрами ФЕР10-01-046-01 и ФЕР10-01-046-02 включают в свой состав весь комплекс работ, необходимый для установки деревянных ворот.

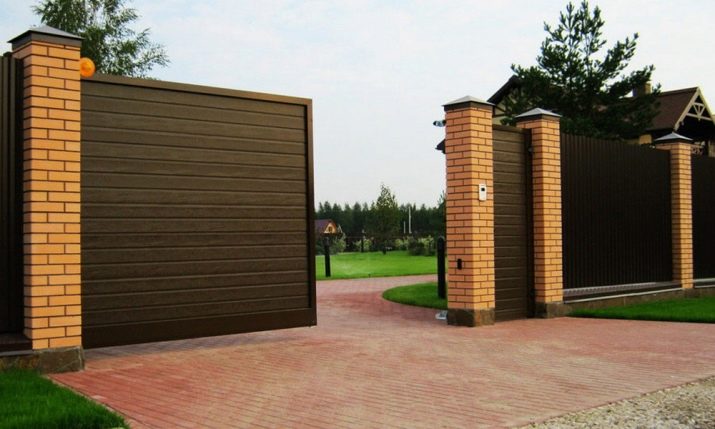

Откатные ворота

Конструктивно автоматические откатные ворота представляют собой закрепленное на раме полотно, которое перемещается вдоль забора на ширину проема. Для изготовления таких ворот вам понадобится:

Рис. 10: пример схемы откатных ворот

• Соберите или приобретите готовое полотно для откатных ворот;
• Изготовьте из металлического профиля или трубы раму для откатных ворот; Рис. 11: рама для откатных ворот
• Зафиксируйте полотно на сборках рамы; Рис. 12: зафиксируйте полотно на сборках рамы
• Зафиксируйте роликовые опоры на заранее забетонированном основании. Рис. 13: зафиксируйте ролики на бетонном основании
• На опорных конструкциях установите с одной стороны улавливающие устройства, а с другой роликовые направляющие; Рис. 14: нижний улавливатель

Рис. 15: роликовые направляющие

• Установите на ворота профильный рельс;
• Поместите в рельс роликовые опоры;
• На конце ворот установите подвижный упорный ролик; Рис. 16: подвижный ролик
• Закрепите готовые ворота в проеме; Рис. 17: закрепите готовые ворота в проеме

Готовая конструкция должна свободно перемещаться в пролете. Такие ворота обладают рядом особенностей в эксплуатации.

Преимущества и недостатки

Несмотря на то, что автоматические секционные ворота не так широко применяются для ограждения въездов, как распашные варианты, они обладают рядом весомых преимуществ. А их малая популярность обуславливается тем, что такая модель относительно недавно появилась в обиходе. К преимуществам откатных ворот относятся:

• Относительно простая конструкция;
• Линейные размеры самих ворот и элементов привода не занимают лишнего пространства в проезде;
• Опорные столбы практически не воспринимают нагрузку от конструкции;
• Обладают высокой механической прочностью, не бояться порывов ветра в открытом положении.
• Куда более дешевый автоматический привод.

Но, помимо преимуществ, раздвижные ворота имеют и определенные недостатки:

• Вдоль забора требуется обеспечить свободное пространство для движения;
• Более дорогостоящая фурнитура и комплектующие;
• Поверхность грунта на всей протяженности пути следования ворот должна быть ровной;
• Необходимость заливки фундамента и установки металлических деталей для закрепления роликов;
• Более сложный и трудоемкий ремонт, в случае выхода ворот со строя.

Привод для откатных ворот

Чтобы привести в действие автоматические ворота откатного типа используется линейная автоматика, включающая в себя электропривод для создания вращающего эффекта, зубчатая рейка для реализации механической передачи, магнитный или электрический механизм фиксации крайних положений.

Электропривод представляет собой отдельный блок с зубчатой передачей

Рис. 18: электропривод для откатных ворот

Посмотрите на рисунок, зубчатая передача реализована посредством колесика. При выборе модели лучше отдавать предпочтение изделиям с металлическим колесиком, так как полимерные довольно быстро выходят со строя. Данный элемент должен становиться в зацепление с зубчатой рейкой.

Рис. 19: крепление зубчатой рейки

Зубчатая рейка крепиться к воротам метровыми отрезками, обязательно крепите ее к каркасу, но, ни в коем разе не к рельсу, предназначенному для движения роликов. Общую длину рейки необходимо выбрать не по габаритам ворот, а исходя из ширины проема плюс один метр.

В первую очередь электропривод устанавливается на заранее смонтированный фундамент, затем, по отношению к его колесику монтируют зубчатую рейку.

Рис. 20: установка рейки на электропривод

Следует отметить, что  электропитание к месту установки подводится заранее, поэтому после монтажа автоматики к ней подключается питающий кабель, который уже скрыт в земле. Практически каждая модель привода для автоматических ворот оснащена замком разблокировки. Он применяется в тех ситуациях, когда вам нужно открыть ворота вручную, так как большинство моделей блокируют положение, поэтому сдвинуть их крайне проблематично.

Для остановки вращения колесика в крайних положениях устанавливаются магнитные или механические механизмы. Механические модели нежелательно применять в климатических условиях с низкими температурами, так как при замерзании они часто дают сбой, и вам придется открывать ворота вручную.

Рис. 21: установка магнитного датчика крайнего положения

Магнитные модели куда менее капризны, их устанавливают на зубчатую рейку ворот и при прохождении напротив электропривода магниты воздействуют на активное устройство, подающее команду на прекращение вращения.

Блок управления

Как и для автоматических ворот распашного типа, блок управления может контролироваться  с проводного или дистанционного пульта, с клавиатуры, кодового замка или от GSM модуля. Он позволяет задавать различные режимы работы (устанавливать задержку закрытия или открытия, оставлять проем для прохода, выбирать время для перемещения, управлять световой сигнализацией и т.д.). Для предотвращения попадания влаги блок управления автоматическими воротами должен размещаться на высоте не менее 5 м от поверхности грунта.

Как сделать откатные ворота своими руками

Требующиеся материалы и оборудование

Для сооружения откатных ворот потребуются:

• Сварочный агрегат;
• Пила-болгарка;
• Заклепочное устройство и заклепки;
• Перфоратор;
• Саморезы;
• Рельсы и ролики.

Конструкция ворот

При устройстве ворот очень важно верно рассчитать и выбрать требующиеся высоту и длину сооружения, что гораздо проще сделать, опираясь на заранее сделанные чертежи. Высоту ворот следует назначить немного ниже или равной высоте ранее установленного ограждения, но выше никак нельзя.

Длина должна соответствовать ширине необходимого проема исходя из габаритов транспортных средств, которые буду въезжать во двор. Также при расчете ширины необходимо учесть, чтобы максимально откатившаяся створка не упиралась в какую-либо преграду.

Чертеж конструкции откатных ворот

По этой причине не следует разбивать клумбы и высаживать деревья поблизости с откатными воротами. Конструкцию ворот откатного типа следует разделить на такие элементы:

• Рельсы навесные и нижние;
• Ролики;
• Полотно створки.

Если планируется устройство ворот с автоматическим приводом, то конструкцию необходимо дополнить электрическим двигателем с ременной либо роликовой передачей. Если конструкцией откатных ворот предусматривается их расположение на рельсе, то для их сооружения понадобится планка из металла в форме буквы «П». Длину такой планки необходимо принимать равной двойной длине ворот с добавлением 30 см для запаса.

Лучше всего покупать рельсы в специализированных магазинах материалов для стройки. Также можно купить их и в маркетах, специализирующихся на торговле откатными дверями. В таких дверях применяется схожий механизм.

Процесс монтажа рельс для откатных ворот

Если требуется сооружение ворот откатного типа, совмещенных с калиткой, то всю конструкцию следует сделать нераздельной. Она способна прослужить намного больший срок и доставит меньше хлопот при сооружении и эксплуатации. Самое пристальное внимание необходимо уделить закреплению рамы калитки, оптимальным решением видится использование «невидимых створок» изнутри конструкции.

Сооружение ворот откатного типа необходимо выполнять в такой последовательности: сначала устанавливаются механические элементы, а затем — электрические. Это означает, что в первую очередь нужно уложить рельсы, осуществить монтаж роликов и консолей, электрический привод установить лишь по завершении монтажа ворот на подвижной механизм. Нужно помнить и об устройстве защиты рельсов.

Если запланировано использование рельсового подвижного механизма, то его необходимо обеспечить надежной защитой от приложения нагрузок.

Изготовление откатных ворот

Монтаж ворот откатного типа необходимо начать с укладки и сборки рельсовых путей для них либо иного выбранного способа передвижения створок. Сначала укладываются рельсы, и оборудуется навесной каркас.

Если конструкцией предусмотрено использование роликового механизма для открытия ворот, то возникает необходимость в установке дополнительных рельсов, которые будут использоваться как направляющие.

Рельсы следует закреплять прямо в фундаменте из бетона. Если его еще нет, то создается оно из особой цементной смеси. Для этого сухая смесь, состоящая из песка и цемента, насыпается в заранее подготовленное углубление и поливается водой. Теперь необходимо выждать некоторое время до полного застывания смеси. Для сооружения ворот откатного типа необходимо использовать утолщенный металлопрофиль, он продается практически во всех магазинах, занимающихся реализацией материалов для стройки.

Изготовление каркаса для откатных ворот

Если имеется большой выбор профилей, то необходимо остановиться на листах метровой толщины: их очень удобно присоединять один к другому посредством обычных заклепочных элементов.

Заклепки необходимо выбирать самые лучшие из имеющихся в продаже, ведь от их качества зависит устойчивость и надежность будущей конструкции. Самостоятельную сборку откатных ворот нужно осуществлять непосредственно перед монтажом всей конструкции. Не рекомендуется их хранить продолжительное время, тем более на открытом воздухе.

Если для изготовления ворот решено применять «низкий» металлопрофиль, то вокруг него нужно устроить дополнительную раму, способную удержать на весу конструкцию и предотвратить возможное перекашивание. Ширину рамы необходимо принимать равной ширине выбранного профиля с добавлением двух дополнительных сантиметров. Все материалы лучше всего закупать сразу в одном месте, своеобразным комплектом.

Вариант устройства откатных ворот

При этом значительно снижается риск допустить ошибку с подбором размеров. Если ворота планируется соорудить высотой более двух метров (тогда и высота металлического профиля составит около двух метров), то посередине полотна ворот необходимо закрепить дополнительную удерживающую планку. На эту планку будет приходиться большая часть нагрузки, что позволит существенно снизить нагрузку, приходящуюся на профиль.

При сооружении ворот откатного типа настоятельно рекомендуется не красить их! Окраску необходимо производить только по завершении всех основных работ и полного монтажа всех элементов конструкции на своих местах. Даже небольшой слой краски способен воспрепятствовать идеальной установке на рельсы, из-за чего может понадобиться полная замена рельсового передвижного механизма.

Ассортимент известного производителя

Doorhan является автоматикой, которая может создавать работу без перебоев. Среди многообразия систем данного производителя есть спецоборудование для распашных, секционных ворот. Основная задача данной автоматики – отличная защита участка. Эта задача выполняется с соблюдением высокого комфорта. В ассортименте компании – богатый выбор электроприводных устройств, каждое из которых предназначается для оснащения конкретных видов ворот: приводные механизмы для складных, секционных, рулонных. Можно выбирать автоматическое устройство по техническим и эксплуатационным параметрам.

PSRT02 обогревательPSSRV1 светофорPSSRV2 светофорСхема подключения светофора

Автоматика для распашных ворот CAME

Автоматическое открывание воротораспашных створок используется многими компаниями. К примеру, производитель CAME, отличается надежностью производимого оборудования. Модели от этой компании занимают лидирующие позиции на соответствующем рынке.

Электромеханика моделей от этого производителя имеет высокие показатели эксплуатационного качества, они никак не зависят от изменения климатических показателей.

Гарантию длительной работы дает использование особых веществ для смазки. А широкий ассортимент моделей способен удовлетворить любые взыскательные потребности клиентов.

Важно! Если происходит временное отключение электричества, систему можно открыть специальным ключом, вручную.

Достоинства конструкции подъемных ворот:

• тепловой замок, разделяющий внешний лист металла;
• металлический лист из прочной стали;
• грунтовка, защищающая поверхность от воздействия коррозии;
• полимерное покрытие, которое легко переносит влияние атмосферных осадков;
• полиуретановый наполнитель, соединенный с металлическим листом сохраняет высокие теплоизолирующие свойства в течение многих лет;
• теплоизолирующие прокладки в узле стыков панелей не дает проникать внутрь холодному воздуху и влаге через стыки.

Как сделать откатные ворота своими руками: подготовительный этап

На начальном этапе установки подбирается комплект фурнитуры на откатные ворота самодельные. Здесь важно учитывать длину, ширину и высоту подвижного полотна. Ворота въездные должны иметь соответствующие размеры и вес, которые позволят транспорту без проблем заезжать на территорию участка. Идеальным расстоянием для сдвигания створок считается пространство, которое в 1,5 раза больше проема ворот.

Перед установкой автоматических уличных ворот потребуется осуществить тщательный осмотр участка, чтобы убедиться в том, что монтаж изделия возможен. Монтаж конструкции требует соблюдения определенных правил, предъявляемых к прилегающей территории и проему. Чтобы откат створки был беспрепятственным, требуется наличие свободного пространства. Важным условием свободного закрытия и открытия створок является ровность рельефа. Присутствие бугров или впадин может затруднить обслуживание автоматических ворот. Расстояние в глубину участка должно составлять от 40 см.

Планировать размещение калитки на пути движения двери забора не следует. Лучше всего обустроить ее на противоположной стороне. Для нормальной работы механизма открывания ворот вдоль забора следует оставить не меньше 1,5 ширины проема. Альтернативным решением являются ворота, имеющие встроенную калитку. Конструкция обладает следующим недостатком: высокий порог, который затрудняет передвижение детей и людей пожилого возраста.

Установка автоматики

Установка откатных ворот с электроприводом даст гарантию того, что большую часть времени конструкция будет эксплуатироваться в бережном режиме. Неукоснительно следуйте инструкции, входящей в комплект поставки оборудования.

Разместите привод, блок управления и сигнальную лампу в нужных местах. Установите зубчатую рейку, подключите систему к электросети и удостоверьтесь в том, что все устройства и механизмы работают правильно.

На этом монтаж окончен. Откатные ворота на дачу готовы к эксплуатации.

Уход и профилактика механизма ворот

Стоит проверять всю систему минимум раз в месяц и непосредственно устранять все возникшие неполадки, как в механизме для выполнения крепления, так и в компьютерной системе управления. Перед зимним периодом стоит обратить своё внимание на дополнительную защиту от попадания снега в элементы гидравлики и постараться их укрыть полиэтиленом или тщательно смазать моторным маслом, что обеспечит дополнительную защиту от коррозии элементов.

Тогда весь комплекс автоматических открываний ворот прослужит вам долгие годы.
