Автоматические ворота с дистанционным открытием — основные виды

Ворота с дистанционным управлением своими руками

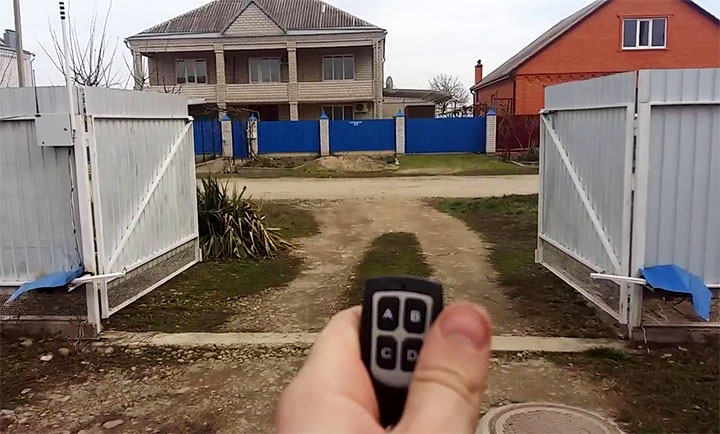

Автоматические ворота с дистанционным открытием – наиболее подходящий вариант для частного дома, который имеет массу преимуществ:

• Для открытия и закрытия не нужно выходить из автомобиля, что очень удобно в плохую погоду.
• Открытие ворот происходит менее, чем за 15 секунд.
• Имеется возможность установки подсветки придомовой территории.
• Устройство отличается надежностью и долговечностью.
• Обеспечивается дополнительная безопасность, т.к. без пульта управления система не будет работать.
• Если оборудование вышло из строя, открыть ворота можно специальным ключом.

Установить автоматику на ворота можно самостоятельно. В продаже представлено большое количество конструкции от разных производителей и по разнообразным ценам.

Изготовление ворот с автоматическим открытием

Производство ворот — одно из основных направлений деятельности компании «ПроПериметр». Мы предлагаем:

• откатные ворота

• распашные ворота

При их изготовлении используется стальная профильная труба. Из нее сваривается жесткий каркас на который крепится сварная 3D сетка. После закрепления сетки на каркасе готовая створка покрывается нанокерамикой и полиэфирной краской, что делает готовое изделие более устойчивым к коррозии и другим неблагоприятным воздействиям окружающей среды.

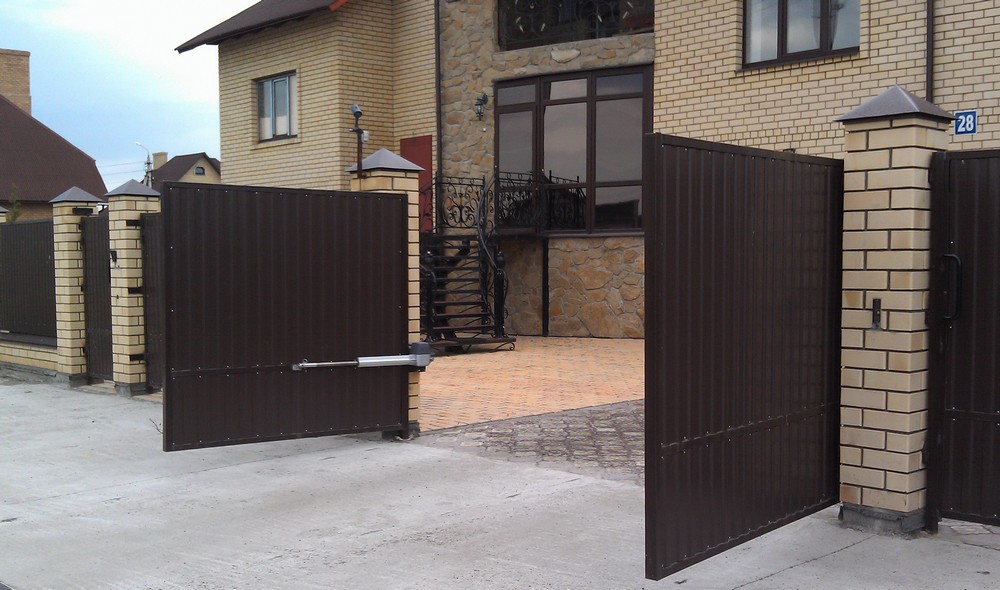

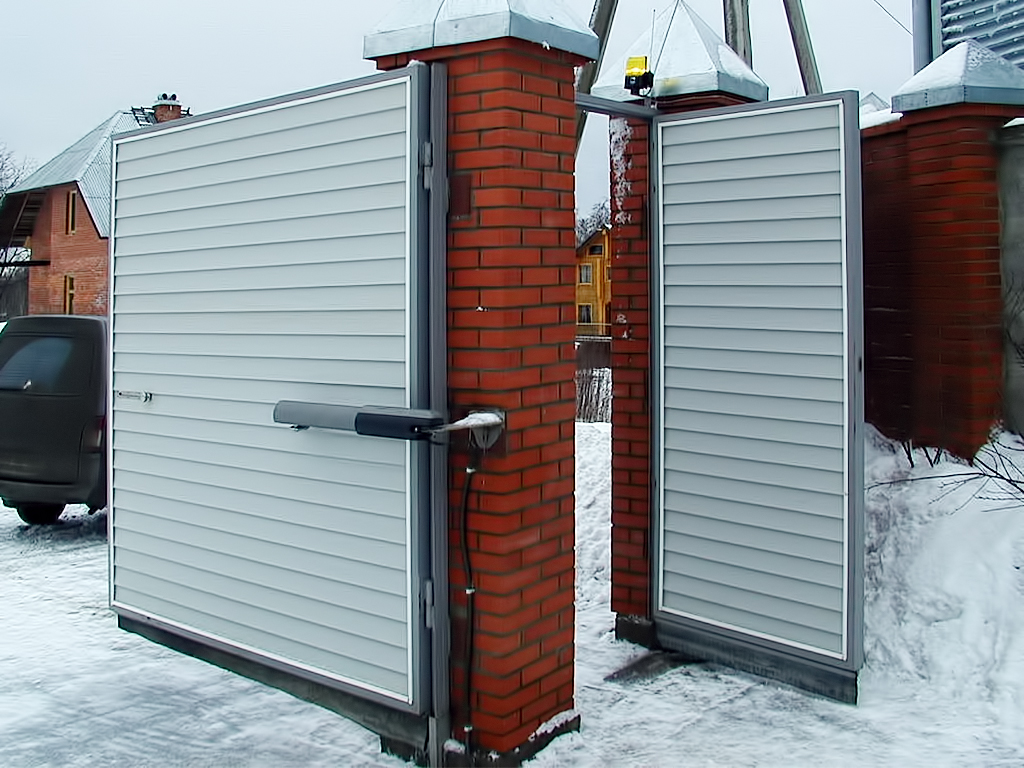

Автоматические распашные ворота: конструктивные особенности

Каркас изготавливается из профильной стальной трубы, размер и сечение которой подбирается исходя из размеров будущей конструкции. Заполнение подбирается из тех же панелей, что ограждения. Заборная система имеет единый стиль.

Своим клиентам поставляем распашные ворота, изготовленные из оцинкованного сырья. В зависимости от типоразмера, на изделие наносятся полиэфирные краски, которые предотвращают коррозию на металле.

Цвет колера подбирается в зависимости от пожеланий клиента и расцветки всей ограды. Окрашиваем элементы заграждения в цвет линейки RAL.

При изготовлении врат шириной проезда выше 5 метров для предотвращения провисания и обеспечения жесткости конструкции, на каждой створке привариваются укосины.

В случае необходимости автоматического открывания-закрывания конструкции, силами штатной монтажной бригады устанавливается электропривод.

Разновидности автоматических ворот

По месту установки автоматические функциональные ворота с дистанционным открытием подразделяются на:

• въездные конструкции, расположенные на границе частных владений, парковках, при въезде в торговые центры;
• гаражные;
• производственные системы, которыми оборудуются склады, промышленные цеха, въезды на промышленные предприятия и т.д.

По устройству ворота с автоматическим приводом бывают:

• подъёмные;
• откатные;
• распашные.

Подъёмные конструкции могут быть:

• рулонными (роллетными);
• секционными системами, которые сегодня являются лидерами по количеству продаж;
• поворотными моделями.

Автоматические ворота: особенности, достоинства и недостатки

Подобная въездная группа обеспечивает автоматическое движение створок. Чтобы процесс движения нужным образом реализовывался, требуется предварительно обустройство прилегающей территории.

Автоматика для ворот значительно облегчает повседневные действия человека, позволяя открывать, закрывать дверцы, без необходимости покидать транспортное средство. Для этой цели используется пульт, организующий дистанционное управление устройством.

Можно отметить такие достоинства подобной конструкции:

• возможность проведения работ даже на ограниченной по площади территории;
• невысокая стоимость (если сравнить с иными вариантами);
• возможность движения в разные стороны;
• большой выбор составляющих элементов для повышения функциональности устройства.

Недостатки:

• конструкция считается устаревшей;
• существует вероятность некоторого провисания створок из-за того, что полотно обладает довольно серьезным весом;
• не слишком длительный эксплуатационный срок;
• необходимость подготовки фундамента, обустройства несущей балки.

Откатные ворота подразделяют на такие виды:

1. Консольные: здесь полотно движется по роликам, что скользят по забетонированному фундаменту. Система отличается практичностью, надежностью, содержит направляющие, обычно размещаемые на верхней части гаража.
2. Рельсовые: здесь створки уходят в сторону по специальным роликам, направляющей, размещенной прямо на проезжей части. Применяются достаточно редко, потому что требуют идеального выравнивания поверхности.
3. Подвесные: такая разновидность представляет собой верхнее размещение направляющих, что задают движение створки, закрепленной на роликах. Высота полотна здесь не может превышать двух метров.

Преимущества автоматических ворот

Высокий спрос на автоматические конструкции обусловлен:

• Электропривод, с помощью которого можно управлять открытием и закрыванием створок дистанционно, создает удобство и комфорт пользования.

• Открывание ворот происходит быстрее.

• Ворота обеспечивают безопасность и надежность.

• Такие конструкции очень долговечны.

Понятно, что цена на автоматические ворота выше, чем механические. Но изделия будут работать долго и бесперебойно, только если они правильно установлены. Поэтому выбрать и заказать ворота лучше в нашей компании. Мы предлагаем высококачественные модели лучших производителей и гарантируем:

• Долгую эксплуатацию.

• Отличную прочность.

• Повышенную функциональность.

• Защиту от вандалов.

Статьи по теме:

• В чем преимущества автоматических гаражных и заборных ворот
• Виды автоматических ворот и их особенности
• Особенности ремонта автоматических ворот

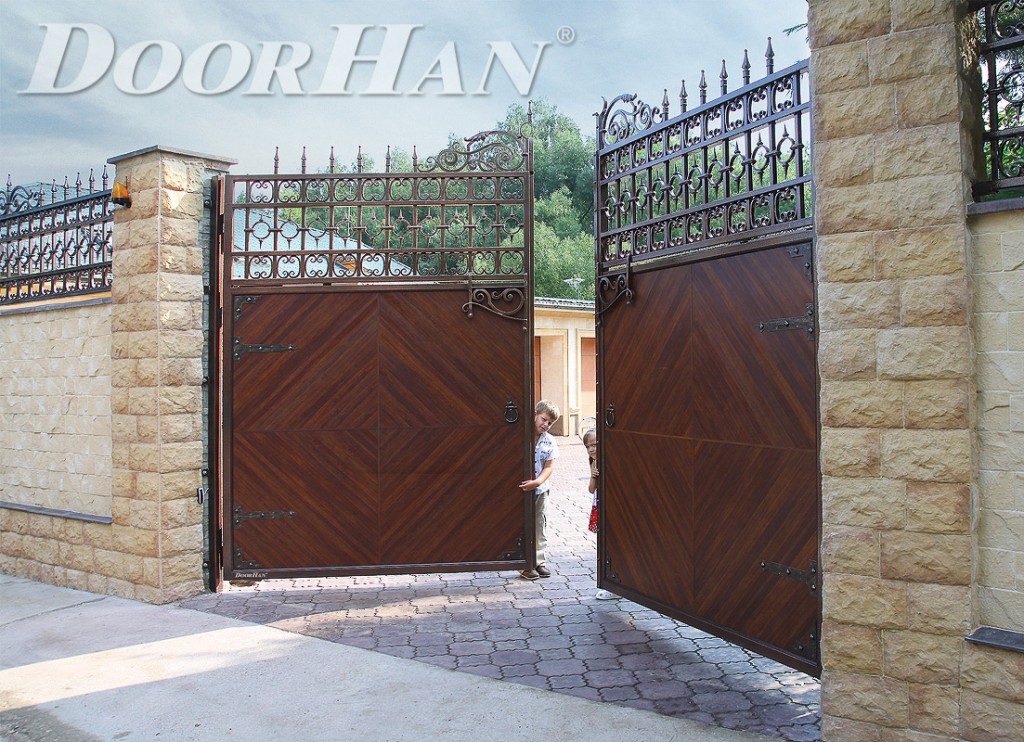

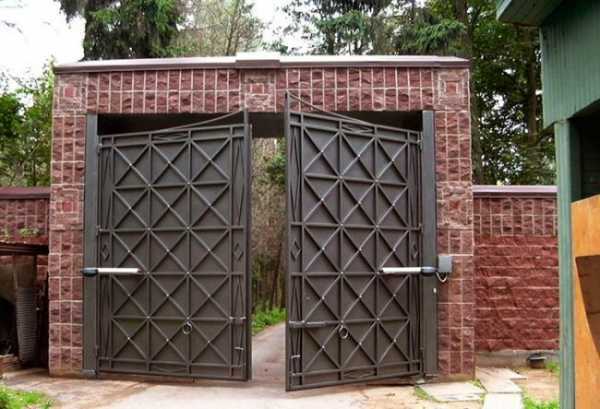

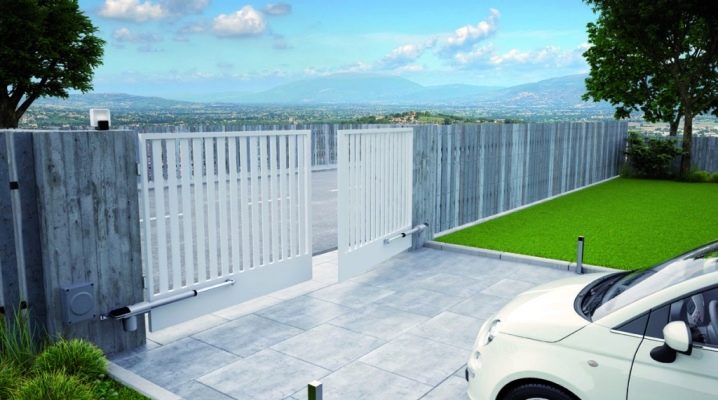

Распашные ворота – рекомендации по выбору

Подобные ограждения открываются нараспашку. Используемые в моделях приводы варьируются от механических до сложной программируемой электроники. Рекомендуется выбирать изделия в зависимости от вида охраняемого объекта и существующих потребностей.

Классификация распашных ворот по типу объекта

• для дачи – габариты подбираются в зависимости от размеров участка, обязательно исключается возможность открытия снаружи;
• для дома – в приоритете добротное качество, эстетичный внешний вид и современные запорные механизмы, по желанию возможно дополнительное декоративное оформление.

Особой потребительской популярностью пользуются металлические изделия из гладких или профильных листов. Створки соединяются методом сварки. Каркасы сварных конструкций обшиваются полоном.

Для обшивки воротных систем применяются разнообразные материалы, влияющие на особенности функционирования и финальную стоимость. Популярные виды наполнений:

• из профнастила – полимерное покрытие со специальным защитным слоем;
• из евроштакетника – оцинкованные металлические пластины гнутой формы.

Эксплуатационные преимущества распашных ворот:

• простой монтаж и обслуживание;
• высокий уровень безопасности;
• повышенная ремонтопригодность;
• длительный срок службы – до 50 лет;
• бюджетная доступная стоимость.

Предлагаем оперативный заказ моделей любой формы и дизайна. Гарантия качества независимо от сложности конфигурации.

Автоматические ворота: особенности, достоинства и недостатки

Если не брать во внимание чересчур оригинальные конструкции, то все существующие ворота можно разделить на три группы:

• откатные;
• распашные;
• гаражные.

Распашные конструкции имеют самую богатую историю и знакомы всем по двум створкам, которые при помощи петель крепятся к боковым опорным столбам. Такие ворота отличаются простотой и надёжностью, но требуют места для открывания перед въездом на участок или во двор. Распахивающиеся створки являются незаменимым вариантом для узких проездов и в сравнении с другими конструкциями обладают максимальной надёжностью. Самый большой минус ворот этого типа заключается в повышенных требованиях к устойчивости боковых столбов. Недостаточная жёсткость стоек со временем приводит к их наклону, а это, в свою очередь, вызывает заклинивание створок. Недостатком является и то, что для их автоматизации потребуется пара синхронно работающих приводов, в то время как другие системы нуждаются лишь в одном исполнительном механизме.

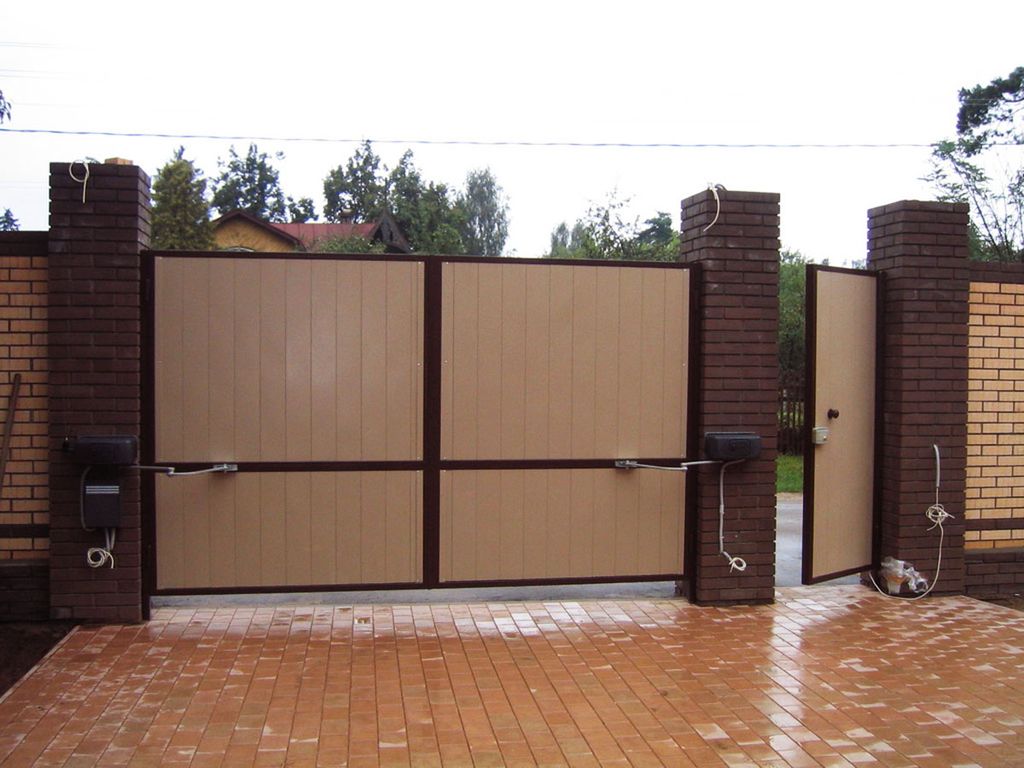

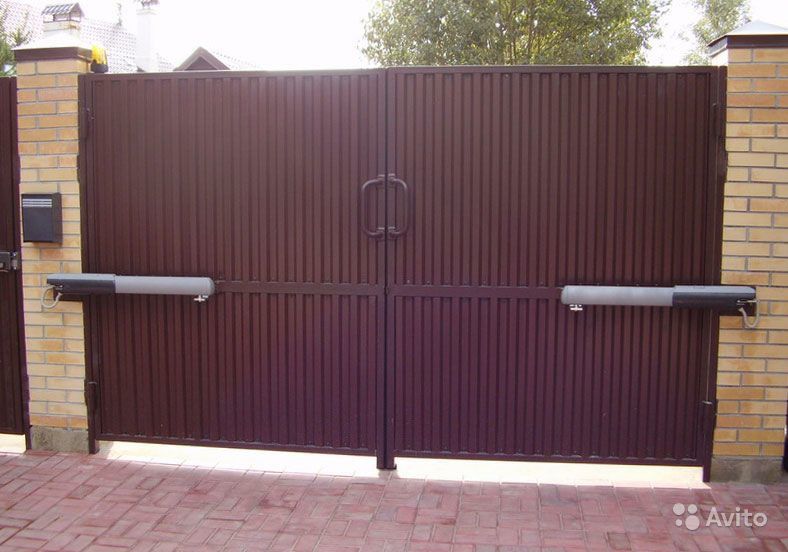

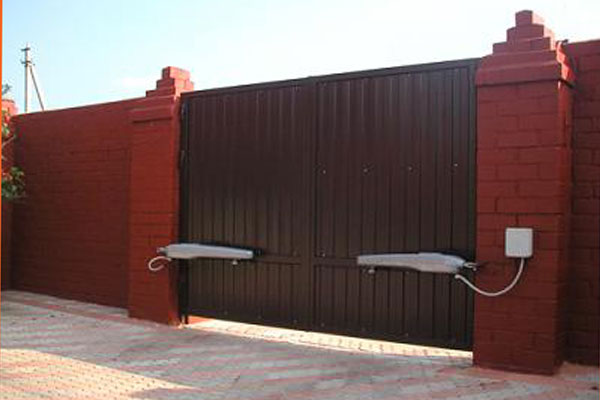

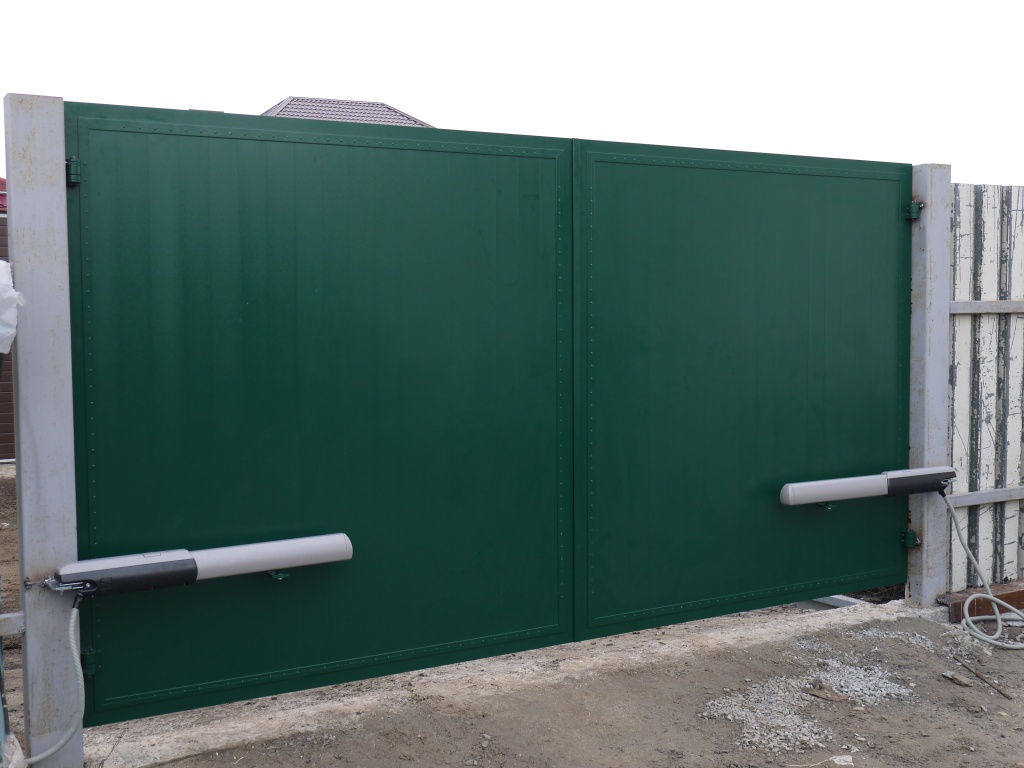

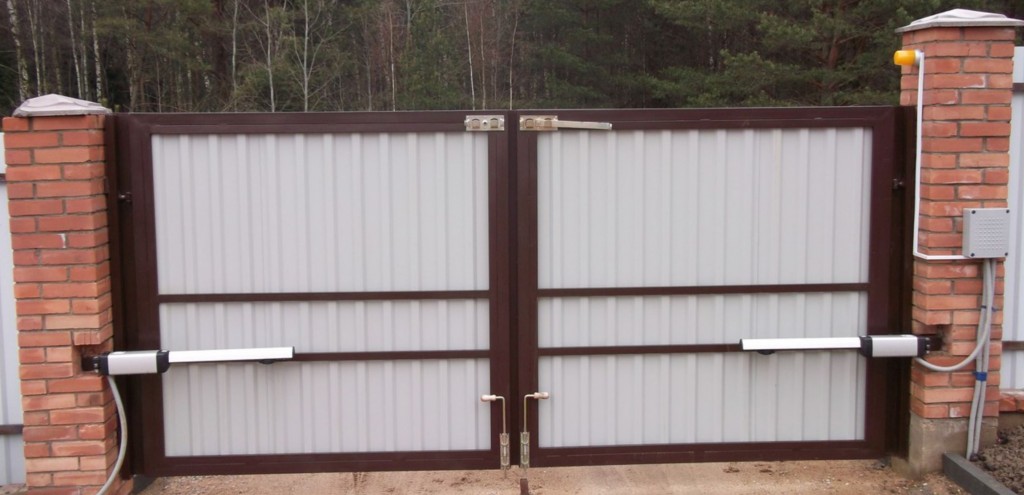

Для автоматического открывания распашных ворот потребуется пара синхронно работающих приводов

Откатные ворота имеют полотно, которое можно отодвинуть в сторону буквально вплотную к забору. В зависимости от опорной поверхности, откатные системы делятся на три вида:

• консольные — полотно опирается на ролики, установленные на бетонном фундаменте за пределами площадки для проезда. Из всех откатных систем ворота с верхней направляющей и нижними роликовыми тележками сегодня считаются наиболее надёжными и практичными;

  Система «ролик-направляющая» для откатных ворот консольного типа

• рельсовые — створки опираются на ролики, которые передвигаются по установленной на проезжей части направляющей. Сегодня практически не используются, поскольку требуют идеально ровной площадки и постоянного ухода за рельсом;
• подвесные — с верхней направляющей, по которой на роликах передвигается створка. Их устанавливают там, где требуется полотно высотой более 2 м, а также при больших перепадах высот и на въездах для рельсового транспорта. При нехватке пространства по бокам от проезда подвесные ворота могут состоять из двух полотен.

Сдвижная система является наиболее практичной, поскольку не зависит от наличия места перед въездом.

Откатные ворота сегодня используются как в частных домовладениях, так и для оснащения автостоянок, открытых площадок и различных промышленных объектов

Что же касается минусов, то к ним можно отнести необходимость в обустройстве фундамента и более сложную, чем у распашных ворот, конструкцию. Кроме того, сдвигающееся в сторону полотно на узком участке не поставить — потребуется не менее 5 дополнительных метров в сторону от проезда. Несмотря на это именно откатные ворота легче всего поддаются автоматизации и отличаются самим высоким удобством и надёжностью в работе.

Хоть для обустройства гаража и подходят все описанные выше конструкции, «истинно гаражными» считаются подъёмно-поворотные, секционные и роллетные механизмы. Такие системы являются наиболее сложными для изготовления в кустарных условиях, поэтому домашними мастерами практически не используются.

Установка распашных ворот

У распашных ворот отсутствуют колеса, ролики и направляющие, за счет чего нет необходимости специально для них подготавливать фундамент, как в случае откатных. Среди материалов для монтажа распашных ворот стоит выделить:

1. Профильные трубы с сечением 60х30, 40х30 мм;
2. Швеллер или профильная труба размерами 100х100 мм;
3. Материал для обшивки. Это может быть дерево, профнастил и т.п.;
4. Арматура диаметром 14 мм;
5. Электроды;
6. Кирпич;
7. Раствор из цемента, песка и щебня.

Инструменты:

1. Лопата;
2. Сварочный аппарат;
3. Болгарка;
4. Уровень;
5. Измерительный инструмент;
6. Шуроповерт.

Прежде чем устанавливать распашные ворота, сделайте замеры, подготовьте место для монтажа. Выкопайте 2 ямы для опорных столбов. Они должны стоять ниже, чем промерзает почва примерно на 1,2 метра. Ширина составит 30 см. На дно ямы насыпьте щебень. Затем опустите опорные столбы в яму.

Можно использовать металлические трубы или швеллер. Залейте столбы бетоном (на ведро цемента 3 ведра щебня, 3 — песка). Если планируете ставить электропривод, то просверлите под него дырку и установите изоляционную трубку.

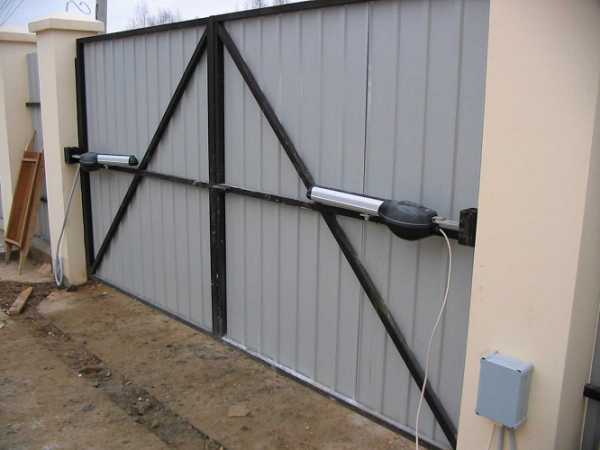

Распашные ворота с автоматикой чертежи

Далее приварите к столбам опорные пластины. На них будут крепиться петли. Понадобится 4-8 петель. Их количество зависит от веса и размера створок.

Затем нужно подготовить створки. Сварить прямоугольный каркас по ширине ворот. Сначала его нужно сделать слитным. По центру приварить еще 2 трубы. Между ними должен быть промежуток от 5 до 10 мм. Затем нужно распилить каркас между центральными трубами. К створкам приварить петли и навесить полотно на опорные столбы.

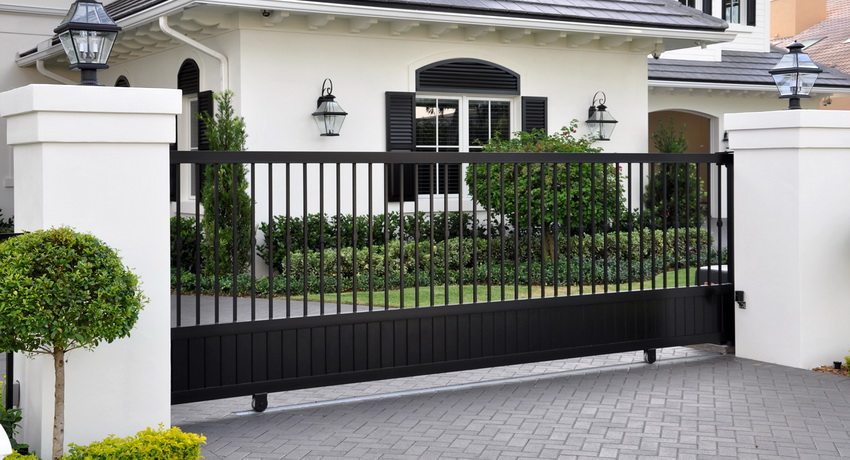

Особенности откатных ворот

Откатные ворота относятся к наиболее популярному типу ворот для гаражей, хотя и несколько сложнее в эксплуатации, чем распашные. Принцип работы откатных ворот схож с движением дверей шкафа-купе, для чего над воротным проемом устанавливается направляющая, по которой воротное полотно двигается в сторону, освобождая заезд или выезд из гаража. При этом главной задачей является обеспечения легкости движения сбалансированной створки по роликам и направляющим.

Для эффективной работы створок используется специальный улавливатель, позволяющий контролировать ход конструкции. Створки откатных гаражных ворот изготавливаются из панелей, прикрепленных к металлическому каркасу. Использование полиуретана для заполнения каркаса ворот позволяет снизить производимый ими шум.

Откатные ворота наиболее популярны у владельцев гаражей

Особенностью этого типа гаражных ворот является наличие места для свободного отката воротной створки, более высокая цена на автоматику, необходимость предусмотреть возможность аварийного открывания в случае отключения электроэнергии или поломки механизма.

Их главные достоинства:

• удобство в процессе эксплуатации, по сравнению с распашными, особенно в зимнее время;
• длительный срок службы, рассчитанный в среднем на 50 000 циклов открываний-закрываний;
• стильный дизайн и надежность.

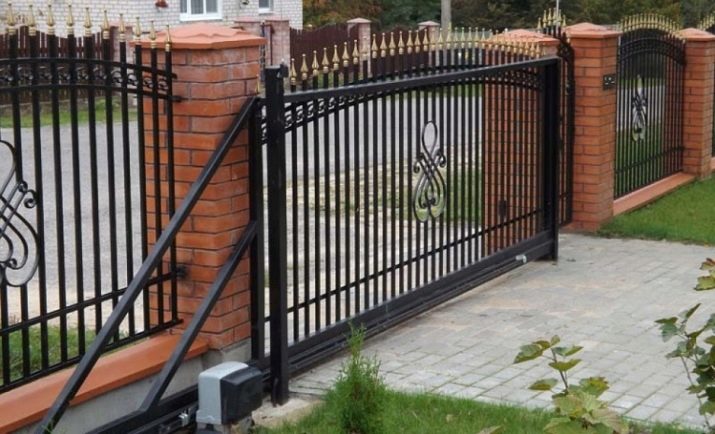

Установка автоматики для откатных ворот

Откатные ворота в основном устанавливают на въезде во двор или какую-либо территорию где сильно ограничено место для открытия. Они считаются более надежными чем распашные и прослужат Вам долгий строк. Для того чтобы автоматизировать такие ворота и не заботится о их ручном открытии/закрытии, необходимо подобрать и установить автоматический электропривод с дистанционным управлением. Первым делом в автоматизации ворот, необходимо отладить их работу (открытие/закрытие). Этот процесс должен быть легким и ворота должны ходить по всей длине без каких-либо заминок и лишних усилий. Если не устранить такие проблемы, то Вы существенно уменьшите строк службы электропривода, что приведет к лишним материальным тратам на эго обслуживание и ремонт. После устранения всех недочетов в работе ворот, нужно подобрать автоматический электропривод. Для этого необходимо знать их габариты и вес. Далее по данным характеристикам подбираем мощность электропривода. Для более комфортной работы и увеличения строка эксплуатации системы, мощность привода лучше брать с запасом порядка 30%.

В комплект автоматики для откатных ворот входит:

• электропривод с блоком управления;
• зубчатая рейка;
• концевые выключатели (для ограничения хода ворот);
• фотоэлементы (для контроля движения на пути хода ворот);
• сигнальная лампа (для обозначения работы автоматики).

Электропривод системы монтируется на специальное бетонное основание на пути открытия ворот. Он оборудован специальным редуктором, который уменьшает скорость вращения вала и увеличивает мощность. На ворота крепится зубчатая рейка, пазы которой должны соприкасаться с валом электропривода. Таким образом, при вращении вала электропривода, зубчатая рейка будет тянуть за собой полотно ворот для их открытия или закрытия. Чтобы обеспечить своевременное отключение привода и ограничить ход ворот, необходимо установить концевые выключатели, которые будут передавать сигнал на блок управления электроприводом. Дополнительно на створках ворот монтируются инфракрасные датчики, которые будут фиксировать движения на пути хода ворот. Это обеспечит безопасное закрытие и позволит избежать аварии в том случае, когда есть препятствие для закрытия.

Таким образом, проведя небольшие настройки и подключив дистанционное управление система полностью готова к эксплуатации.

Основные преимущества автоматизации откатных ворот:

• избавление от рутинного процесса ручного открытия/закрытия;
• гарантия защиты от несанкционированного открытия, так как электропривод надежно фиксирует ворота в закрытом состоянии;
• управление приводом можно производить с дистанционного пульта или с кнопки установленной внутри защищаемого объекта;
• безопасная работа с исключением повреждения вашего имущества;
• безопасное открытие на случай отсутствия электроэнергии (привод имеет рычаг разблокировки, который обеспечит аварийное открытие).

Принцип управления автоматическими воротами с помощью GSM-модуля

GSM-модуль является микропроцессорным устройством, предназначенным для управления исполнительными силовыми приводами. Необходимое условие для работы GSM-модуля – его нахождение в пределах зоны действия сети GSM.

Применение GSM-модуля для автоматических ворот позволяет организовать въезд большому количеству людей без использования дополнительных брелоков. Открытие двери заключается в звонке на номер SIM-карты, установленной в модуль: устройство принимает вызов, сверяет номер с базой данных пользователей, имеющих доступ, и самостоятельно обрывает связь. После чего на привод автоматических ворот выдаётся команда об открытии.

Звонок не тарифицируется, поскольку GSM контроллер после определения номера «сбрасывает» звонок.

Преимущества GSM-модуля очевидны:

• Для въезда не требуются ключи, брелоки и другие средства идентификации.
• Дистанционное управление: открыть ворота для курьера, клиента или гостя можно из любого места, что значительно снижает нагрузку на охрану.
• Исчезают затраты, связанные с изготовлением и перепрограммированием кнопок и брелоков, для организации охраны требуется меньшее количество сотрудников.

Компания «Телеметрика» рекомендует использовать GSM контроллер «Модель E-01», который, кроме управления автоматикой ворот, имеет более широкий спектр применения. «Модель E-01» может контролировать температуру и программируется с помощью СМС в режимы термостата, расписания и таймера.

GSM модуль может применяться для открытия ворот и шлагбаумов, управлять отопительным котлом и различным электрооборудованием, с возможностью отправки аварийных уведомлений – например, при выходе температуры за требуемый диапазон или при отсутствии питания.

При слабом уровне сигнала есть возможность подключения выносной антенны. Для управления модулем требуется SIM-карта стандарта GSM 850/900/1800/1900 МГц.

GSM-модуль является удобным, экономичным, современным способом открытия/закрытия автоматических ворот.

Внутренняя разблокировка

Для внутренней разблокировки ролетной, секционной системы изнутри помещения или участка обычно есть специальный шнур. Он осуществляет открытие дверей вручную. Как правило, шнур свисает на 50-70 см с потолка, что дает возможность достать его, плавно потянуть. Это действие способствует активации размыкающих крюков, прикрепленных на каретках цепи. Полотно отцепляется от кареток на рейке, поэтому начинает свободно передвигаться. Чтобы потом привести полотно в положение закрытия, каретки требуется вернуть в исходное положение – тогда они снова скрепятся с крючками.

Помимо внутренней разблокировки есть и другие способы – но они внешние. Как правило, их реализуют в случае, когда отсутствует любой дополнительный вход на территорию или в гаражное помещение. Стоит отметить, что для внешней разблокировки потребуется монтаж цепного редуктора, воротка, ручки с замком.

Рукоятка, ключ безопасности

Этот механизм легко заменит использование разблокировочного троса. Им укомплектована любая система электрических приводов. Главная панель крепится к стене рядом с проемом, поэтому в будущем при необходимости разблокировать конструкцию сделать это можно безопасно и легко.

Рукоятка с ключом

Устройство работает по такому принципу:

1. В воротах проделывается отверстие под цилиндр с ключом.
2. При повороте ключа включается рукоятка – благодаря этому главные шестерни привода отсоединяются от шестерни редуктора.
3. Рабочее полотно начинает свободно вращаться на валу, его легко можно поднимать вручную.

Цепной привод

Цепной привод помогает аварийно разблокировать ролетную или секционную конструкцию. Вручную их открывание в условиях, когда нет света, не получится по причине внушительной высоты.

Привод монтируется к стене рядом с проемом, соединяется с петлей рабочего полотна внизу. Описанная система оснащается длинной цепью – не меньше 8 метров. Это помогает аварийно открывать даже конструкции вышиной до 5 м.

Вороток

Механизм с воротком применяется, когда ворота не получается открыть без специальных приспособлений из-за высоты. Вороток не отдельный элемент, он функционирует вместе с главным приводом системы. Длина его – 3 м, позволяющая открывать полотно до 4,5 м.

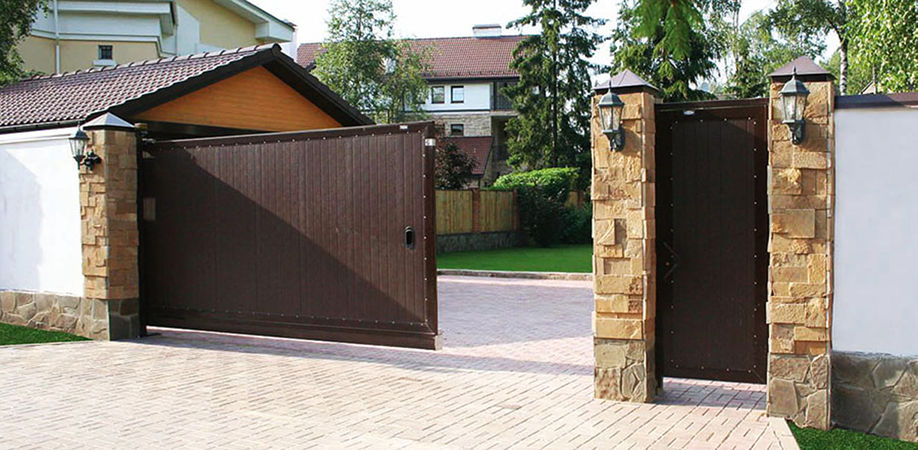

Откатные автоматические ворота

Также весьма популярная модель для въездных ворот в домовладение. Работают они по принципу шкафа – купе, то есть, створка ворот, при открывании, отъезжает в сторону.

В классическом варианте исполнения, откатные ворота состоят из:

• Конструкции проема,
• Самой створки ворот,
• Фурнитуры,
• Автоматической системы управления.

Откатные ворота имеют ряд преимуществ перед распашными:

1. Не занимают свободное место. То есть, в отличие от распашных, откатные ворота открываются на сплошную стену забора и не требуют наличия свободного места перед въездом или же внутри.
2. Автоматика для откатных ворот по стоимости будет выгоднее, чем для аналогичных распашных моделей.

Долговечность и хорошая работа откатных ворот напрямую зависит не только от качества материалов, из которого он изготовлен, но и качества исполнения монтажа. Не смотря на свою, довольно-таки простую конструкцию, изготовление распашных ворот не такое простое дело, как может показаться на первый взгляд. И, хотя некоторые умельцы, все-таки обустраивают их самостоятельно, надежнее будет заказать установку готовых ворот.

Стоимость такой модели будет зависеть от используемых материалов (толщины металла, и тому подобное) и от производителя. Примерно она будет колебаться в пределах 40000 рублей.

Автоматика для откатных ворот

Что касается автоматических приводов, устанавливаемых на откатные автоматические ворота, то они также бывают двух типов: линейный и рычажный, так же, как и в предыдущем случае. Оба этих привода могут быть смонтированы на откатные ворота, как при их строительстве, так и уже после их возведения, если, например, ворота были установлены несколько лет назад.

Выбирая автоматическую систему для откатных ворот, обязательно стоит учитывать следующие нюансы:

1. Вес створки ворот.
2. Противовес. Обычно противовес составляет от тридцати до пятидесяти процентов проезжей части створки откатных ворот. Если противовес выбран неправильно, это сразу же скажется на работе ворот в целом – вызовет больший износ роликов и подшипников. Поэтому, устройство противовеса для откатных автоматических ворот должно быть с приличным запасом мощности.
3. Атмосферные явления. Например, изморозь, иней или лед. Они могут препятствовать отлаженной работе автоматического привода на откатных воротах. Выход из этой ситуации есть – при выборе автоматики, стоит отдать предпочтение системам с магнитным концевым выключателем – ему не страшны погодные условия.
4. Фурнитура. Обратить особенное внимание необходимо на направляющие и мягкую прокатку роликов по ним. Если ролики работают жестко, тормозят или упираются, то это неизбежно увеличивает нагрузку на всю систему автоматического привода и его срок службы уменьшается в разы. Предпочтение стоит отдать проверенным производителям.
5. Качество монтажа. При установке откатных автоматических ворот, обязательно соблюдать строгую геометрию конструкции, особенно это касается параллельности тележек. Створка должна передвигаться плавно, без рывков и заеданий.

Управление автоматической системой откатных ворот производится при помощи электрического двигателя, который обычно монтируется на бетонном основании забора, неподалеку от самих створок ворот.

Для открывания / закрывания створки нужно нажать выключатель или же воспользоваться пультом управления. При включении, электроприводом, через ведущую шестерню приводится в движение зубчатая рейка, которая и закреплена на воротах. Плавно двигаясь, рейка открывает или закрывает ворота.

Автоматика для откатных ворот продается как в комплекте с изготовленными створками и каркасом, так и отдельно. Ее можно установить в любой момент эксплуатации ворот. Конечно, лучше отдать предпочтение европейским производителям проверенных торговых марок.

Откатные ворота для дома, оборудованные автоматикой, на сегодняшний день можно уверенно назвать самой удобной в использовании моделью. Для того, чтобы выехать со двора, достаточно всего лишь одного нажатия кнопки пульта!

Установкой откатных ворот, как правило, занимаются профессионалы. Здесь важна точность приводки деталей и отсутствие ненужных зазоров. В противном случае, механизм будет быстро изнашиваться и преждевременно выйдет из строя. Успешные производители автоматических откатных систем, предоставляют гарантии на свои изделия на несколько лет, а это уже напрямую говорит о качестве продукции. Цены на откатные автоматические ворота для дома варьируются в рамках 45000 рублей и выше.

Выбор автоматики для ворот

Основное звено автоматики – привод. По устройству он может быть линейным или рычажным, а по принципу работы – электромеханическим или гидравлическим. Выбор зависит и от цены, и от направления открытия распашного въезда.

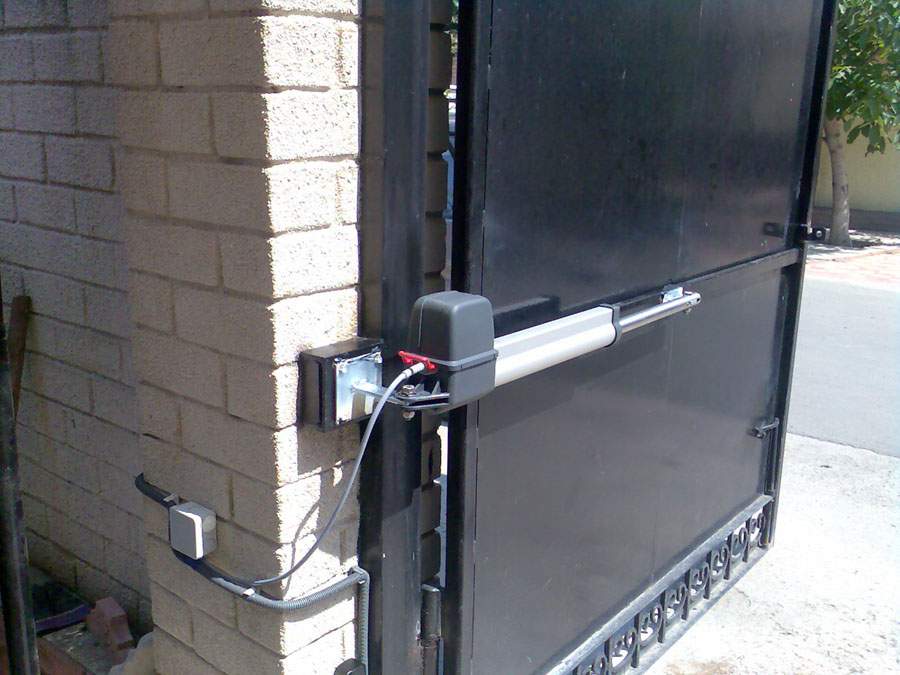

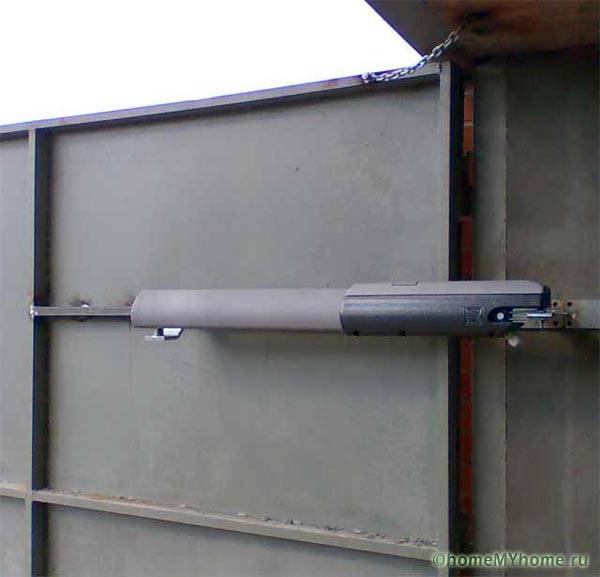

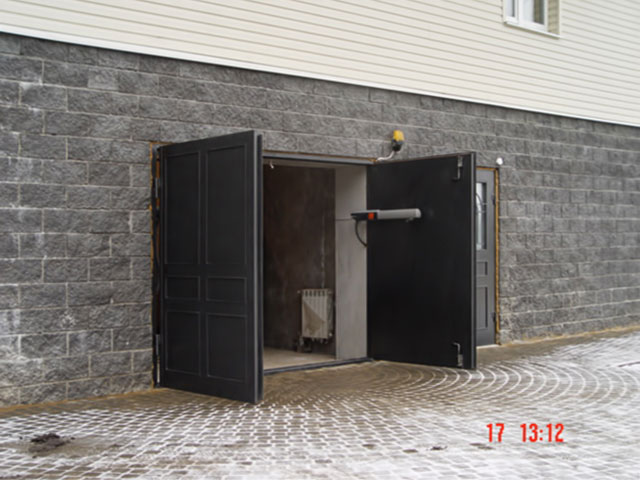

Электромеханический линейный привод подходит для открывающихся наружу створок и весьма доступен. Червячная передача устойчива к высокому весу и к ветровой нагрузке, но не всегда применима при распахивании внутрь. Рычажные приводы с шарниром более универсальны и подходят там, где существуют помехи для линейного привода. Долговечны и выносливы гидравлические устройства, особенно при частом срабатывании и тяжести створок, но и обходятся дороже электромеханики.

Секционные ворота

Приводы секционных ворот с дистанционным управлением делятся на потолочные и навальные. Потолочные приводы применяются для гаражных боксов, и помимо своей доступной цены, обладают множеством полезных функций. Навальные ворота в основном применяются на производстве. Они отлично справляются с задачей обеспечения преграды для больших проемов, до 40 квадратных метров.

Классические секционные ворота на дистанционном управлении

Ворота, как правило, снабжаются дополнительными системами, расширяющими их функциональность. К примеру, система световой сигнализации позволяет следить за правильной работой привода и автоматики. Фотореле помогает избежать опасных ситуаций, связанных с риском для здоровья. Так, если есть препятствия на пути ворот, фотореле сработает и подаст сигнал блоку управления о том, что движение невозможно.

Дистанционный пульт позволят нажатием одной кнопки осуществлять открывание и закрывание ворот, при этом можно находиться внутри автомобиля и выйти из него, припарковавшись. Электропривод секционных ворот устанавливается на потолке. В одном корпусе располагается и привод, и блок управления.

Конструкция и принцип работы привода секционных ворот
