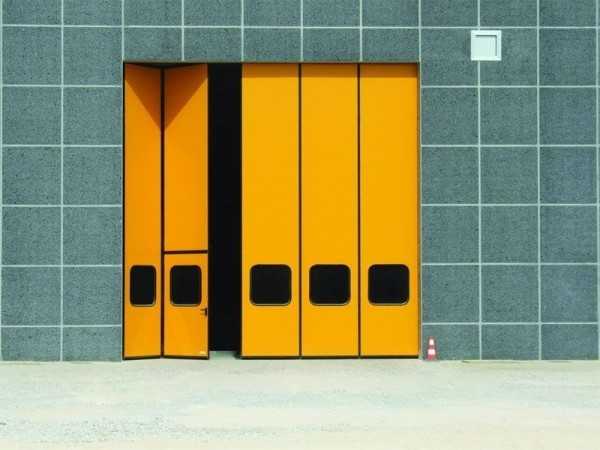

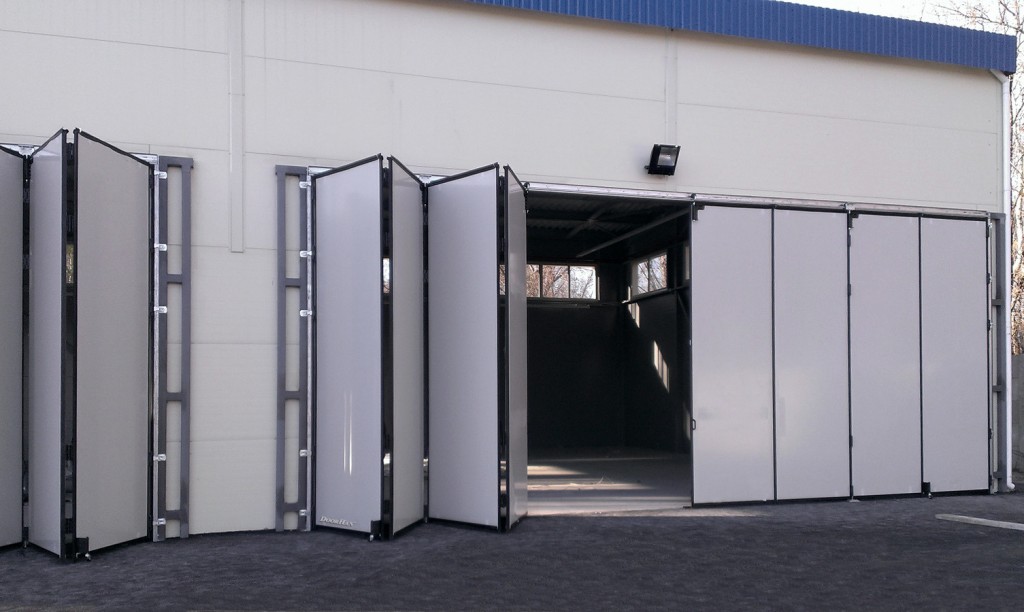

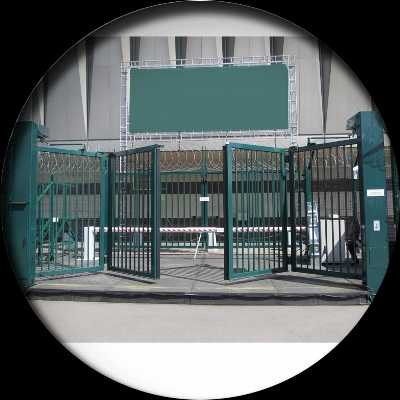

Промышленные складные ворота от компании «Евроворота» – практичное и надежное решение для вашего объекта

Наша компания «Евроворота» предлагает приобрести складные промышленные ворота DoorHan по привлекательной цене. Идеальное решение для хранения и обслуживания крупногабаритной техники отличается практичностью использования, коррозионной стойкостью и надежностью. Ангарные ворота, состоящие из вертикальных секций, работают по типу «гармошки». Могут устанавливаться в очень большие проемы. При этом сложенное полотно при открывании занимает мало места.

Какую продукцию мы можем вам предложить

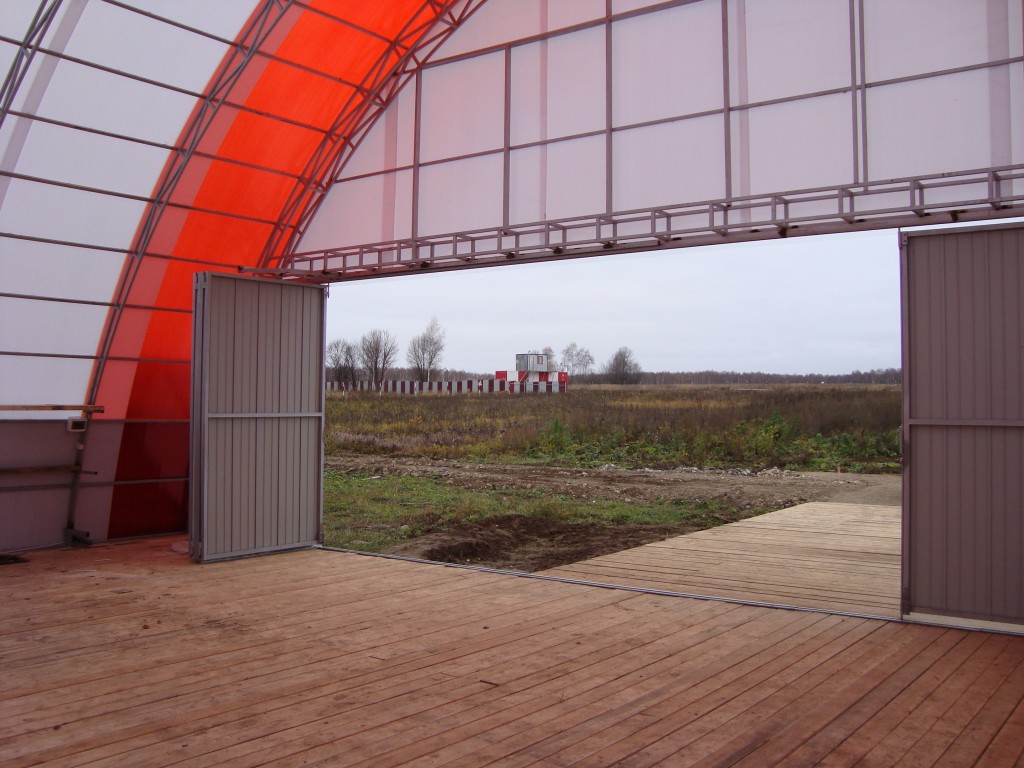

Мы продаем и устанавливаем ворота для ангаров с нижней направляющей и ворота для боксов и гаражей без нижней направляющей.

Изделия с нижней направляющей предназначены для проемов высотой до 8 метров и шириной от 2,5 до 30 метров. Стальные сэндвич-панели с утеплителем хорошо сохраняют тепло внутри склада или ангара. Интегрированный несущий профиль выдерживает сильные ветровые и механические нагрузки, делая конструкцию более жесткой и надежной.

Складные ворота гармошка без нижней направляющей подходят для боксов или автотранспортных депо с высотой проема до 6 метров и шириной до 8 метров, а также для помещений с небольшой притолокой и простенками. Такая продукция пользуются большим спросом за счет высокой степени теплоизоляции и герметичности.

Преимущества промышленных складных ворот

• Надежность. Особо прочные конструкции перекрывают большие проемы без ущерба ветровой устойчивости ворот.
• Привлекательный внешний вид. Позвоните сейчас, чтобы выбрать цвет и дизайн поверхности сэндвич-панели. Сотрудники нашей компании помогут вам подобрать оптимальный вариант, который идеально впишется и дополнит экстерьер вашего гаражного комплекса или промышленного объекта.
• Удобный монтаж. Ворота предполагают установку накладным способом как снаружи здания так и внутри.
• Не занимают много места. При открытии конструкции полотно компактно складывается в пачку, которая сдвигается в одну или разные стороны.
• Универсальность использования. Ворота можно установить даже в зданиях с нетипичным архитектурным строением.
• Безопасная эксплуатация. Максимальное открытие проема по высоте исключает возможность повреждения полотна выезжающим или въезжающим крупногабаритным транспортом. К тому же наша продукция оснащена специальными устройствами, которые исключают риск падения полотна в случае поломки.
• Удобство управления. Для большего удобства складные ворота оснащаются электрическим приводом. Все электропривода имеют низкий уровень шума и защиту от перегрева. В случае возникновения препятствия электрический привод автоматически останавливается.

Правильное определение параметров проема ворот – важная составляющая для успешной эксплуатации конструкции в течение многих лет

Определить параметры проема ворот, конечно, можно и самостоятельно. Но без определенных знаний мы все же не рекомендуем это делать. Так как даже незначительный просчет может стать причиной неправильного монтажа и последующих проблем в эксплуатации всей конструкции. На замер вызовите нашего опытного специалиста от компании «Евроворота». Эта услуга оказывается бесплатно. Взамен вы получаете уверенность в надежной и бесперебойной работе складных ворот.

Чтобы приобрести ворота для производственных территорий, строительных объектов и складских помещений, заказать замер и установку, позвоните нам или отправьте заполненную форму. Менеджер нашей компании свяжется с вами в ближайшее время.

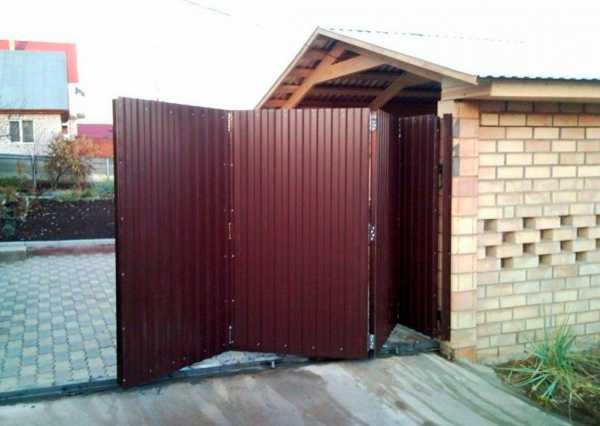

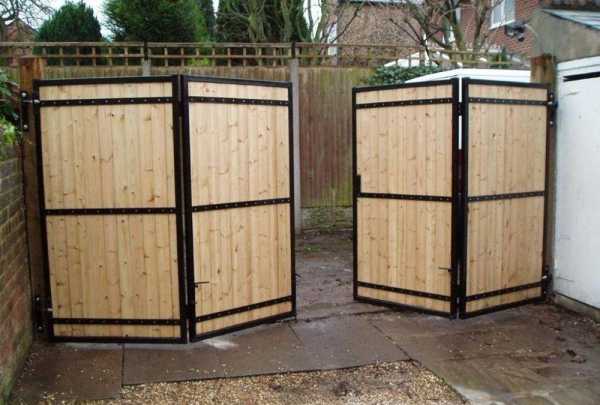

Складные ворота

Чтобы понять их принцип действия, вспомните троллейбусные или трамвайные двери. Это уменьшенная копия въездных ворот гармошка. Створка состоит из двух и более секций, сделанных из выбранного материала, и может заполняться:

• Оцинкованной сталью;
• Ламелями жалюзи;
• Штакетником;
• Решетчатыми панелями.

Материал зашивки поможет создать индивидуальный дизайн и подчеркнуть красоту своего жилья. Створки, соединенные последовательно между собой с помощью петель, при складывании образуют зигзаг. Благодаря этому складные ворота в процессе эксплуатации не провиснут и смогут выполнять свою задачу при любых погодных условиях.

Преимущества

Положительными сторонами складных конструкций считаются:

• Компактные. Открытые ворота-книжка занимает незначительную территорию. Это особенно актуально сегодня, когда экономия пространства считается решающим фактором при выборе конструкции.
• Удобные в эксплуатации. Даже габаритные конструкции можно открыть вручную.
• Технологические особенности. Основная нагрузка ложится на стены. На перекрытия она не распространяется. Дополнительно можно установить силовой механизм.
• Возможность длительной эксплуатации. Надежная и простая конструкция работает бесперебойно долгое время.

В зависимости от особенностей здания возможна вертикальная или горизонтальная установка створок складных ворот. Конструкции, которые складываются вертикально, могут оснащаться различными типами приводов для автоматического закрывания: безрельсовый, нижний, верхний. Использование безрельсового механизма ограничивается мелкосерийным профиле и его располагают в стойке. С помощью болтов он крепится на стальных плитах. Для нижнего привода важна хорошая фундаментная основа, а верхний агрегат желательно устанавливать не выше 4,5 метров.

Недостатки

Главным несовершенством складной конструкции ворот считается сложности в установке систем безопасности. Для них подходят только определенные замки. Также, несмотря на общую высокую надежность изделия, интенсивная эксплуатация приводит к повреждению уплотнителя между панелями, так как на сгибах создается достаточно сильное натяжение. На секционных воротах уплотнитель прослужит дольше.

Заказать

Если вы не знаете, что установить на своем участке ворота-гармошку или конструкцию другого типа можете обратиться в компанию «Евроворота». Наши менеджеры посоветуют оптимальный вариант для любого въезда. Будем рады вам!

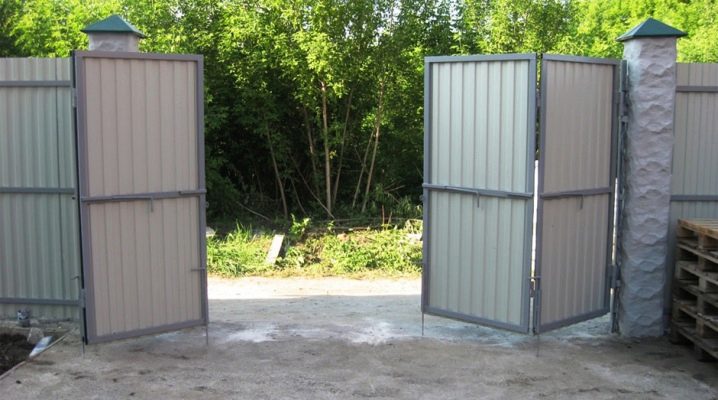

Складные ворота-гармошка своими руками

Складные ворота в виде гармошки многие научились делать своими руками. Эта удобная конструкция нашла применение на небольших дачных участках, где пространство ограничено, а также для закрытия проемов гаражей и ангаров. Ворота-гармошка не нагружают стены перекрытия, отлично сохраняют микроклимат в помещении, а по сроку эксплуатации не уступают роллетным горизонтальным конструкциям.

Принцип работы

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в гараже или на даче не составит труда. В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться. Помимо прокладки элементы полотна соединены между собой навесами.

Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.

Принцип работы.

Материалы и инструменты

Чтобы работы по изготовлению ворот-гармошек велись быстро и упорядочено, следует сразу запастись всеми материалами и инструментами, чтобы в самый неподходящий момент не оказалось, что чего-то не хватает.

Для установки ворот-гармошек рекомендуется подготовить следующие материалы:

1. Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
2. Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
3. Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
4. Для облицовки используется профнастил или железо, лучше оцинкованное.
5. В качестве утеплителя используется минвата или пенопласт.
6. Металлическая труба,  которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

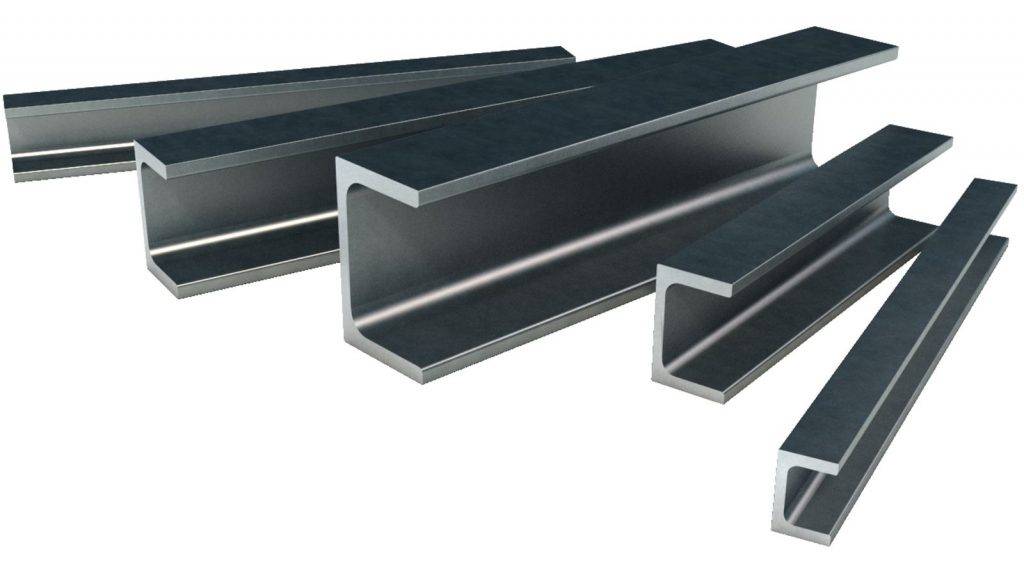

Швеллер.

Ролики.

Инструменты, которые понадобятся в процессе производства работ:

1. Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
2. Сварные работы можно проводить сварочным аппаратом в 220V.
3. Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
4. Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Несущая конструкция ворот

Опорные столбы.

Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный гараж еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:

1. Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
2. На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
3. Швеллера привариваются к боковым стенкам проема и к его нижней части.
4. Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
5. Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Изготовление панелей и сбор каркаса

Главное условие работоспособности ворот-гармошек – элементы полотна абсолютно одинакового размера. Поэтому необходимо правильно рассчитывать их габариты. Для этого можно разделить ширину проема на несколько равных частей, при этом менее 10 сантиметров делать ширину панели не рекомендуется.

Когда количество и ширина панелей определены, самое время приступать к работам:

1. Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
2. На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.
3. Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.
4. Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
5. На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

Далее необходимо зашить панели раздвижных ворот профнастилом или оцинкованным железом. Щели, которые образуются между элементами полотна, где идет скрепление навесами, закрываются мягкой резиной или плотным брезентовым материалом. Если ворота устанавливаются в гараже или для дачи, то их обязательно надо утеплить при помощи пенопласта или минваты, зашив утеплитель сверху облицовочным материалом, например, фанерой или ДСП.

Установка несущих столбов для ворот

Если гараж только построен, то, как правило, проем для ворот в районе стен ничем не укреплен. Поэтому берем два швеллера длиной равной высоте проема за вычетом толщины поперечной балки для ролика. К нижнему краю швеллера приваривается металлическая «лапа». Далее с помощью анкеров швеллер крепится к нижней части проема и к стене.

Если нет швеллера, то можно из уголков и металлических перемычек сварить раму по ширине стены гаража и прикрепить ее с помощью анкеров.

Поперечная балка, к которой в дальнейшем будет крепиться уголок для ролика, укладывается на столбы и приваривается к ним. К верхней части проема балка приваривается или крепится при помощи болтов.

Вычисляем количество панелей для ворот

Количество панелей и их размер зависят от длины проема и от вида гаражных складных ворот. Если вы их плохо представляете, то лучше перед началом работ сделать схематический набросок. Нужно четко разметить проем, учесть размер стоек, зазор между панелями и их ширину.

Желание сделать в гараже дверь также нужно заранее учесть. Удобней всего в таком случае сделать одну створку ворот распашной. Основное условие раздвижной створки ― все панели одинакового размера.

Делаем каркас ворот гаража

Когда вы определились с размерами створок, можно начинать делать складные ворота своими руками. Для этого берем металлические трубки и режем их по размерам панелей.

Варить каркас своими руками желательно на заранее подготовленной ровной поверхности, чтобы не было перекосов. Для предания дополнительной жесткости конструкции к готовому каркасу привариваем дополнительные поперечные или диагональные перемычки.

Каркас на гаражные двери изготавливается подобным образом из того же металлического профиля.

Для запирания раздвижной створки можно сделать в каждой панели специальные крепления для запорного штыря, который будет удерживать гаражные ворота, цепляясь за отверстия в полу гаража. Или приварить на крайнюю панель створки и опорный столб ушки для амбарного замка.

Установка навесов на створки ворот

Подбираем навесы, которые смогут выдержать вес створок. Для этого лучше подойдут подшипниковые навесы. Панели раздвижной створки соединяются тоже с помощью навесов, по два навеса на каждую панель. Эти навесы должны позволять складной створке полностью складываться по типу гармошки.

Для распашной створки тоже подойдут подшипниковые навесы, только для удобства заранее нужно учесть, чтобы створка открывалась наружу.

Установка несущих столбов для ворот

Если гараж только построен, то, как правило, проем для ворот в районе стен ничем не укреплен. Поэтому берем два швеллера длиной равной высоте проема за вычетом толщины поперечной балки для ролика. К нижнему краю швеллера приваривается металлическая «лапа». Далее с помощью анкеров швеллер крепится к нижней части проема и к стене.

Если нет швеллера, то можно из уголков и металлических перемычек сварить раму по ширине стены гаража и прикрепить ее с помощью анкеров.

Поперечная балка, к которой в дальнейшем будет крепиться уголок для ролика, укладывается на столбы и приваривается к ним. К верхней части проема балка приваривается или крепится при помощи болтов.

Вычисляем количество панелей для ворот

Количество панелей и их размер зависят от длины проема и от вида гаражных складных ворот. Если вы их плохо представляете, то лучше перед началом работ сделать схематический набросок. Нужно четко разметить проем, учесть размер стоек, зазор между панелями и их ширину.

Желание сделать в гараже дверь также нужно заранее учесть. Удобней всего в таком случае сделать одну створку ворот распашной. Основное условие раздвижной створки ― все панели одинакового размера.

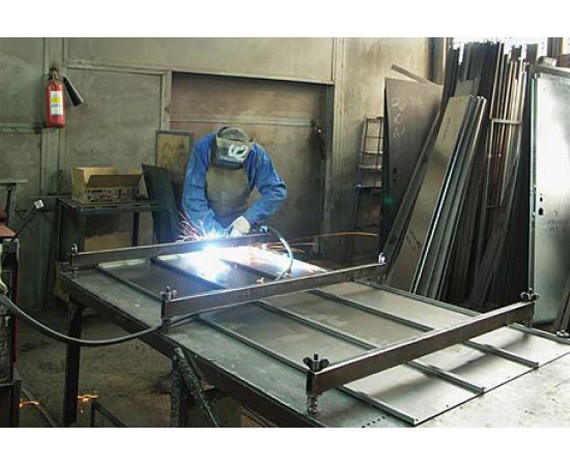

Сварочный стол

Делаем каркас ворот гаража

Когда вы определились с размерами створок, можно начинать делать складные ворота своими руками. Для этого берем металлические трубки и режем их по размерам панелей.

Варить каркас своими руками желательно на заранее подготовленной ровной поверхности, чтобы не было перекосов. Для предания дополнительной жесткости конструкции к готовому каркасу привариваем дополнительные поперечные или диагональные перемычки.

Каркас на гаражные двери изготавливается подобным образом из того же металлического профиля.

Для запирания раздвижной створки можно сделать в каждой панели специальные крепления для запорного штыря, который будет удерживать гаражные ворота, цепляясь за отверстия в полу гаража. Или приварить на крайнюю панель створки и опорный столб ушки для амбарного замка.

Установка навесов на створки ворот

Подбираем навесы, которые смогут выдержать вес створок. Для этого лучше подойдут подшипниковые навесы. Панели раздвижной створки соединяются тоже с помощью навесов, по два навеса на каждую панель. Эти навесы должны позволять складной створке полностью складываться по типу гармошки.

Для распашной створки тоже подойдут подшипниковые навесы, только для удобства заранее нужно учесть, чтобы створка открывалась наружу.

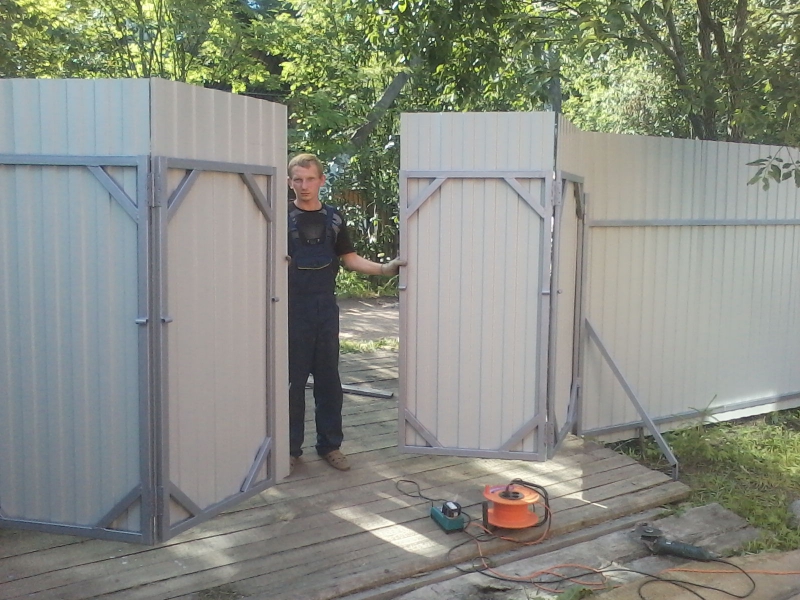

Складные ворота-гармошка своими руками

Складные ворота в виде гармошки многие научились делать своими руками.

Эта удобная конструкция нашла применение на небольших дачных участках, где пространство ограничено, а также для закрытия проемов гаражей и ангаров.

Ворота-гармошка не нагружают стены перекрытия, отлично сохраняют микроклимат в помещении, а по сроку эксплуатации не уступают роллетным горизонтальным конструкциям.

Принцип работы

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в гараже или на даче не составит труда.

В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться.

Помимо прокладки элементы полотна соединены между собой навесами.

Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.

Принцип работы.

Материалы и инструменты

Чтобы работы по изготовлению ворот-гармошек велись быстро и упорядочено, следует сразу запастись всеми материалами и инструментами, чтобы в самый неподходящий момент не оказалось, что чего-то не хватает.

Для установки ворот-гармошек рекомендуется подготовить следующие материалы:

1. Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
2. Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
3. Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
4. Для облицовки используется профнастил или железо, лучше оцинкованное.
5. В качестве утеплителя используется минвата или пенопласт.
6. Металлическая труба,  которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

Швеллер.

Ролики.

Инструменты, которые понадобятся в процессе производства работ:

1. Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
2. Сварные работы можно проводить сварочным аппаратом в 220V.
3. Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
4. Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Несущая конструкция ворот

Опорные столбы.

Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный гараж еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:

1. Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
2. На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
3. Швеллера привариваются к боковым стенкам проема и к его нижней части.
4. Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
5. Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Изготовление панелей и сбор каркаса

Главное условие работоспособности ворот-гармошек – элементы полотна абсолютно одинакового размера.

Поэтому необходимо правильно рассчитывать их габариты.

Для этого можно разделить ширину проема на несколько равных частей, при этом менее 10 сантиметров делать ширину панели не рекомендуется.

Когда количество и ширина панелей определены, самое время приступать к работам:

1. Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
2. На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.
3. Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.
4. Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
5. На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

Далее необходимо зашить панели раздвижных ворот профнастилом или оцинкованным железом.

Щели, которые образуются между элементами полотна, где идет скрепление навесами, закрываются мягкой резиной или плотным брезентовым материалом.

Если ворота устанавливаются в гараже или для дачи, то их обязательно надо утеплить при помощи пенопласта или минваты, зашив утеплитель сверху облицовочным материалом, например, фанерой или ДСП.

Несущая конструкция ворот

Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:

1. Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
2. На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
3. Швеллера привариваются к боковым стенкам проема и к его нижней части.
4. Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
5. Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

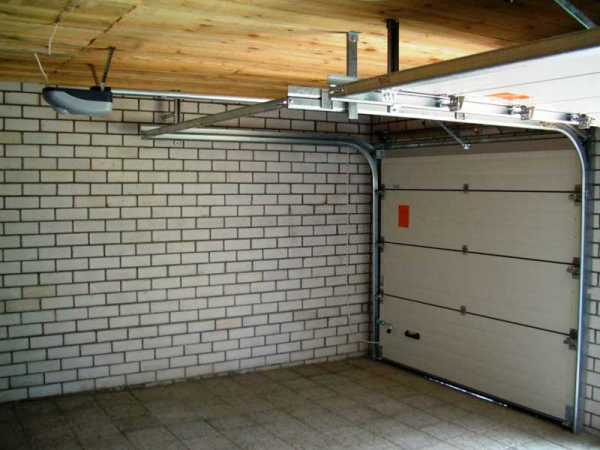

Автоматика для ворот

Последним, но от этого не менее важным моментом является автоматика для ворот. Это более дорогой, но удобный вариант, ведь ворота будут складываться как книжка автоматически, после команды с пульта управления. Такие модели оборудуют электромеханическими приводами. На сегодняшний день производители предлагают 2 основных вида приводов:

1. Привод с верхней подвеской. Этот вариант необходимо монтировать в верхней части створок. Несомненным плюсом является то, что для установки этого привода не требуется дополнительного фундамента. Но минус данного выбора — ограничение ворот по высоте. Высота таких ворот не может быть более 4,5 метра.
2. Привод, который имеет нижний упор. С таким можно не переживать о габаритах — ими он не ограничивается. Но для монтажа такого привода необходимо провести дополнительные работы, ведь для установки требуется дополнительный фундамент по всей ширине, а это увеличивает стоимость всей конструкции.

Конструкцию, складывающуюся по принципу «гармошки», считают идеальным решением в стесненных обстоятельствах. А автоматизация системы будет весьма практичным решением, поскольку для открытия гаража хватит одного нажатия кнопки.

Также нельзя оставить без внимания то, что это наиболее подходящий вариант для дачных участков.

Такие ворота для дачи часто не обходятся без калитки, ведь это значительно облегчает процесс открытия гаража — не нужно будет открывать всю конструкции, хоть ворота и легко складываются, но не стоит себя утруждать лишний раз.

Ворота, устанавливаемые на гараж, ангары или производственные склады, изначально несли одну основную функцию – защита всего находящегося внутри помещения от кражи. Современные ворота считаются архитектурным элементом. Установка должна полностью соответствовать общему стилю здания.

Складные ворота

Складной тип изделий считается лучшим для установки на частные здания и объекты большой промышленности. В основном въездные конструкции устанавливают на объектах с достаточно широкими проемами, поскольку в открытом виде складные ворота много места не занимают.

Складывающиеся установки ворот встречаются на складских помещениях, предназначенных под хранение крупногабаритной техники. Примером можно назвать трамвайное депо либо авиационные ангары. Такие ворота используют в коттеджах или на даче.

Как сделать раздвижные ворота гармошка своими руками

Выбирая ворота, следует учитывать не только дизайн, но и его конструктивные особенности. Если участок имеет ограниченную площадь, потребуется компактная входная группа, занимающая минимум места при открывании, при этом функциональная и удобная в использовании. Под эти критерии подпадают ворота гармошка, которые можно приобрести готовыми или смастерить собственноручно.

Характеристики и принцип работы устройства

Данная входная конструкция состоит из нескольких отдельных панелей, соединенных плотным гибким материалом (синтетической тканью, резиной), которые при открытии складываются в гармошку. При закрывании полотно растягивается, заполняя весь проем.

Складные ворота состоят из рамы, в верхней части которой установлена перекладина. В ней расположена направляющая, обеспечивающая передвижение секций. Створки перемещаются по ней на роликах наподобие дверей шкафов-купе.

Полотна конструкции сплошные. Материалом для их изготовления служат сэндвич-панели, обладающие высокими звуко- и теплоизоляционными свойствами, низкой стоимостью. Между собой они скреплены петлями, которые фиксируются на несущей раме. Они обеспечивают открывание створок под углом 90˚, а закрытие — под углом 180˚.

Дополнительная опция: в плоскости ворот может быть установлена калитка, также конструкцию можно оснастить автоматикой.

Установка автоматики

Преимущества ворот, складывающихся гармошкой:

• занимают минимум свободного пространства благодаря своей компактности;
• могут быть установлены с внешней или внутренней стороны проема;
• неприхотливы в эксплуатации, служат длительное время;
• крепкие. Дополнительно несущий каркас конструкции усилен металлическим профилем, ребрами жесткости, что делает ворота надежными, взломоустойчивыми;
• не представляют сложностей в изготовлении. Соорудить складные ворота можно своими руками, что позволит не только сэкономить средства, но и сделать конструкцию, идеально соответствующую окружающему пространству.

На заметку: ворота-гармошка используют для гаражей, дач, ангаров, павильонов, где не хватает места для установки входной конструкции с распашными или откатными полотнами. При их монтаже нагрузка не приходится только на перекрытие, она равномерно распределяется на стены.

Разновидности складных конструкций

Складные двери могут быть выполнены в двух видах:

• распашной конструкции. Она состоит из двух полотен, которые растягивают от опорных столбов до середины проема, где и соединяются. В закрытом виде распашные ворота гармошкой складываются у стенок;
• откатной системы. Она представляет собой одну секцию, которая заполняет весь проем, а при открытии компактно складывается по одной его стороне.

Последовательность изготовления

Чтобы изготовить ворота гармошка своими руками, потребуются:

• 2 швеллера, которые будут использоваться как опоры;
• профтруба для изготовления основания сечением 25х25 мм;
• уголок-направляющая;
• сэндвич-панели или другой листовой обшивочный материал;
• фурнитура (ролики на подшипниках, петли);
• двутавр — профиль для фиксации конструкции к несущим стенам;
• грунтовочный состав.

Из инструментов понадобится:

• сварка + набор электродов;
• шлифмашинка для обработки углов;
• шуруповерт;
• дрель;
• болгарка;
• приспособления для проверки ровности сооружения.

Подготовительные работы

До того как сделать складные ворота, следует составить их чертеж. Учитывая ширину проема и особенности выбранного типа ворот, определяют количество, габариты секций. Для раздвижной конструкции они должны быть одинакового размера.

Внимание: на схеме необходимо изобразить все технологические особенности ворот-гармошки — разметку проема, высоту, ширину стоек, габариты панелей и зазоры между ними, места крепления фиксирующих элементов.

Установка опор

Если гаражные ворота устанавливаются впервые, необходимо укрепить проем. Для этого применяют швеллера. Он должны занимать не всю ширину проема, а только ту часть, где не будут размещены ролики. К их нижней части приваривают лапу из металла. Затем при помощи анкеров швеллера крепят к проему.

Сборка каркаса

В соответствии с габаритами панелей нарезают металлические трубы необходимых размеров. Их раскладывают на ровной поверхности во избежание перекоса, и производят сварку рамы.

Совет: укрепить конструкцию позволят поперечные и диагональные перемычки, которые располагают по всей плоскости ворот.

Монтаж навесов

Панели въездных ворот-гармошки соединяются при помощи навесов. Для этого используются петли на подшипниках (для каждой секции по 2 шт.). Их крепят так, чтобы конструкция складывалась по принципу гармошки.

Крепление направляющей и роликов

После этого на столбы укладывают поперечную балку, в которую монтируют/вваривают направляющую для роликов. Для крепления ролика к краю складной секции необходимо приварить пластину. К ней крепят штырь, который предварительно закаливают. Его свободный конец сгибают под углом 90˚, вставляют в ролик и закрепляют гайками.

Обшивка конструкции

Каркас ворот-гармошки обшивают листовым материалом. Его крепят при помощи заклепок, саморезов, сварки. Щели, образовавшиеся между панелями, закрывают брезентом.

Учтите: при обшивке секций необходимо предусмотреть место для установки навесного/врезного замка.

Дополнительная обработка

Чтобы сохранить благоприятный микроклимат в гараже, конструкцию необходимо утеплить. Для этого применяется пенопласт или минвата. После проставки утеплителя внутренние стороны панелей обшивают фанерой/ДВП.

Избежать ограничений по габаритам позволит установка привода с нижним упором. Но данная система имеет недостаток — под нее необходимо заложить фундамент.

Монтаж раздвижных ворот, работающих по принципу гармошки — идеальный вариант оформления входа для дачи или гаража, где наблюдается нехватка свободного пространства. Эта конструкция является не только компактной и практичной, ее можно сделать еще более функциональной при помощи автоматики.

Изготовление панелей и сбор каркаса

Главное условие работоспособности ворот-гармошек – элементы полотна абсолютно одинакового размера. Поэтому необходимо правильно рассчитывать их габариты. Для этого можно разделить ширину проема на несколько равных частей, при этом менее 10 сантиметров делать ширину панели не рекомендуется.

Когда количество и ширина панелей определены, самое время приступать к работам:

1. Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
2. На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.
3. Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.
4. Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
5. На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

Далее необходимо зашить панели профнастилом или оцинкованным железом. Щели, которые образуются между элементами полотна, где идет скрепление , закрываются мягкой резиной или плотным брезентовым материалом. Если ворота устанавливаются в гараже или для дачи, то их обязательно надо утеплить при помощи пенопласта или минваты, зашив утеплитель сверху облицовочным материалом, например, фанерой или ДСП.

Складные ворота используются для перекрытия проемов промышленных помещений больших размеров.

Как сделать складные ворота своими руками

Как расширить выезд со двора? Если по каким-либо причинам затруднен выезд или въездв ворота, ведущие во двор вашего дачного участка либо частного дома, могу предложить несложный вариант выхода из ситуации. Рассмотрим, как самому сделать ворота, которые лишь внешне напоминают обычные, распашные, а на самом деле могут складываться и раскладываться в одну сторону, плотно прилегая к стене или к забору вашего участка.

Почему часто нужны именно такие, складные ворота?Имеются несколько весомых аргументов «за»:

1. Далеко не всегда есть возможность расширить проем и створки ворот. 2. При подобном варианте нам не нужен второй несущий столбик. Это уже значительно увеличивает проем. 3. Ворота открываются в одну сторону и одновременно складываются, не перекрывая проезжую часть.

4. Складные ворота значительно удобнее в эксплуатации.

Необходимые инструменты:

• сварочный аппарат, можно не очень мощный, на 220V
• болгарка, диаметр круга желательно 230 мм
• шуруповерт с насадкой для саморезов
• дрель и набор мелких сверл
• простая малярная кисть, чтобы наносить грунт на поверхность труб и уголка
• электроды 3 мм

Материалы:

• уголок 45 мм, хотя можно и больше, по вашему желанию
• труба квадратная 25×25 мм, но тоже можно и прямоугольную, только не очень большого сечения, чтобы не сделать конструкцию слишком тяжелой
• металлопрофиль листовой 0,7 мм, хотя можно и больше. Цвет выбираете сами (красный, синий, зеленый)
• грунт по металлу, чтобы загрунтовать поверхность уголка и квадратных труб
• саморезы декоративные с широкими шляпками, чтобы крепить металлический профиль
• петли гаражные, 2 комплекта
• колесико на стержне, которое может вращаться вокруг своей оси
• швеллер для несущего столбика
• замок или засов с ушками для навесного замка, который установите затем изнутри.

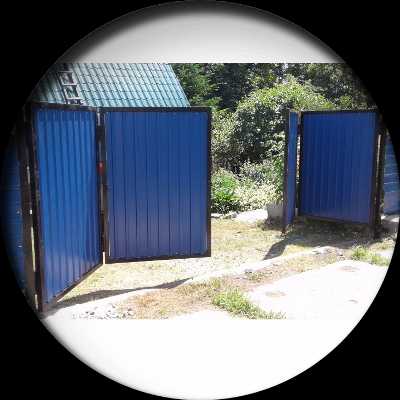

Как самому сделать ворота

Сначала устанавливаем несущий столбик из швеллера, к которому и будем крепить всю конструкцию наших ворот.

Из уголка делаем две секции, примерно так, как на обычные распашные ворота. Затем в эти секции ввариваем перемычки из квадратной или прямоугольной трубы. Расстояние между перемычками примерно 40-50 мм.

Готовые секции лучше сразу загрунтовать, чтобы потом от сырости не образовались ржавые подтеки на вашем металлическом профиле.

После того как высохнет грунт, можно начинать монтаж секций. Сначала к несущей стойке привариваем на петлях одну из секций. Используем при работе отвес и уровень. После того, как установили первую секцию, начинается самое главное. Вторую секцию привариваем на петлях к первой. Теперь вторые петли у нас находятся посередине ворот. Поэтому, если вы начинаете открывать ваши ворота, они начинают складываться в одну сторону.

Если вы слегка сможете выдвинуть несущие петли, то ворота сложатся и довольно плотно примкнут к забору или стене с одной стороны. Проезд полностью свободен. Ни справа, ни слева вам ничего не мешает.

Теперь можно крепить металлический профиль декоративными саморезами. Если вы сделаете посередине ворот небольшой напуск одного листа на другой, то у вас получится что-то вроде естественного нащельника. Складные ворота при этом будут выглядеть, как единое целое. Нигде не должно остаться никакого зазора.

Еще желательно внизу на противоположной от несущей стойки стороне приварить или закрепить колесико на стержне и на резиновом ходу. Закрепить так, чтобы оно скользило по поверхности и не давало воротам проседать при открытии.

Изнутри устанавливаем замок или засов.

Удачи!

• Туя для изгороди
• Ширина калитки в заборе
• Распашные ворота с электроприводом
• Забор из металлического прута
• Забор из веточек для поделок
• Забор из сетки оцинкованной сварной
• Опалубка для забора своими руками
• Звонок на дверь
• Как поставить правильно опалубку
• Какое расстояние должно быть между домами в частном секторе по закону
• Профлист размеры заборный

Утепление

Утепление складных ворот гаража является важным моментом. Для сохранения микроклимата утеплить гаражные ворота своими руками можно пенопластом или минватой.

После этого утеплитель зашивается листами фанеры, ДВП или любым другим декоративным облицовочным материалом.

Отправим материал вам на e-mail

С ущественно повышают комфортность эксплуатации автоматические ворота для гаража с дистанционным открытием от пульта ДУ. Однако существующие конструкции гаражных створок обладают разным бюджетом строительства, эксплуатации этих коммуникационных систем. В принципе механизм открытия можно смонтировать, как на роллеты, так и на распашные створки. В последнем случае снижается ресурс, увеличиваются эксплуатационные расходы.

Последовательность изготовления

• 2 швеллера, которые будут использоваться как опоры;
• профтруба для изготовления основания сечением 25х25 мм;
• уголок-направляющая;
• сэндвич-панели или другой листовой обшивочный материал;
• фурнитура (ролики на подшипниках, петли);
• двутавр — профиль для фиксации конструкции к несущим стенам;
• грунтовочный состав.

Из инструментов понадобится:

• сварка + набор электродов;
• шлифмашинка для обработки углов;
• шуруповерт;
• дрель;
• болгарка;
• приспособления для проверки ровности сооружения.

Подготовительные работы

До того как сделать складные ворота, следует составить их чертеж. Учитывая ширину проема и особенности выбранного типа ворот, определяют количество, габариты секций. Для раздвижной конструкции они должны быть одинакового размера.

Внимание: на схеме необходимо изобразить все технологические особенности ворот-гармошки — разметку проема, высоту, ширину стоек, габариты панелей и зазоры между ними, места крепления фиксирующих элементов.

Установка опор

Если гаражные ворота устанавливаются впервые, необходимо укрепить проем. Для этого применяют швеллера. Он должны занимать не всю ширину проема, а только ту часть, где не будут размещены ролики. К их нижней части приваривают лапу из металла. Затем при помощи анкеров швеллера крепят к проему.

Сборка каркаса

В соответствии с габаритами панелей нарезают металлические трубы необходимых размеров. Их раскладывают на ровной поверхности во избежание перекоса, и производят сварку рамы.

Совет: укрепить конструкцию позволят поперечные и диагональные перемычки, которые располагают по всей плоскости ворот.

Монтаж навесов

Панели въездных ворот-гармошки соединяются при помощи навесов. Для этого используются петли на подшипниках (для каждой секции по 2 шт.). Их крепят так, чтобы конструкция складывалась по принципу гармошки.

Крепление направляющей и роликов

После этого на столбы укладывают поперечную балку, в которую монтируют/вваривают направляющую для роликов. Для крепления ролика к краю складной секции необходимо приварить пластину. К ней крепят штырь, который предварительно закаливают. Его свободный конец сгибают под углом 90˚, вставляют в ролик и закрепляют гайками.

Обшивка конструкции

Каркас ворот-гармошки обшивают листовым материалом. Его крепят при помощи заклепок, саморезов, сварки. Щели, образовавшиеся между панелями, закрывают брезентом.

Учтите: при обшивке секций необходимо предусмотреть место для установки навесного/врезного замка.

Дополнительная обработка

Избежать ограничений по габаритам позволит установка привода с нижним упором. Но данная система имеет недостаток — под нее необходимо заложить фундамент.

Монтаж раздвижных ворот, работающих по принципу гармошки — идеальный вариант оформления входа для дачи или гаража, где наблюдается нехватка свободного пространства. Эта конструкция является не только компактной и практичной, ее можно сделать еще более функциональной при помощи автоматики.

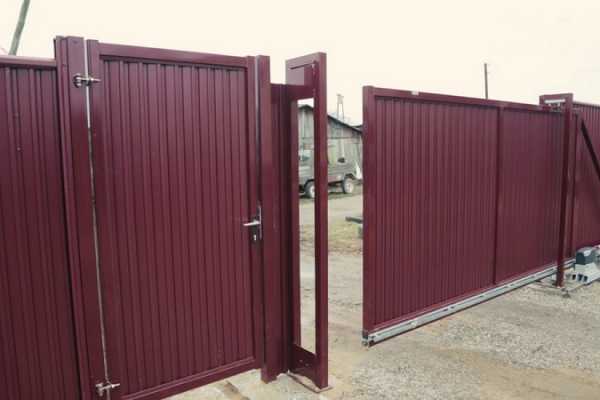

Откатные ворота

Откатные ворота в основном используются в качестве въездных ворот или ворот для промышленных помещений с увеличенным размером проема. Откатные ворота – это по-настоящему компактное «входное решение». Ведь в плане экономии места откатные ворота вне конкуренции. В открытом положении они очень компактны и помещаются прямо за забором. Таким образом, проем, а также пространство перед забором и после него остаются полностью свободными. Единственное, что необходимо учесть при установке откатных ворот, так это свободное пространство справа или слева для отката сдвижных ворот. Обычно это расстояние больше самой ширины ворот примерно на 40%. При этом важно сделать все расчеты заранее, поскольку довольно часто возникает ситуация, что для отката сдвижных ворот попросту не хватает места.

Откатные (сдвижные) ворота могут иметь разную конструкцию — это либо сдвижные ворота с верхней или нижней направляющей, либо консольные откатные (сдвижные) ворота с подвесным полотном, движущимся на тележке.

Материал, которым откатные (сдвижные) ворота обшиваются, предлагается на выбор: профильный лист с полимерным покрытием, сэндвич-панель, гладкий стальной лист, решетка, дерево.

Откатные (сдвижные) ворота могут быть автоматизированы с помощью автоматики.

Единственный, пожалуй, на сегодняшний день минус откатных ворот – это их стоимость.

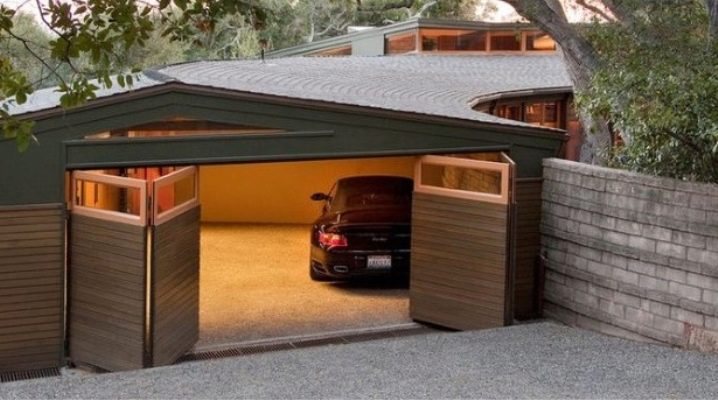

Складные ворота-гармошка своими руками

Опубликовал: Виктория Митина 0

Складные ворота в виде гармошки многие научились делать своими руками. Эта удобная конструкция нашла применение на небольших дачных участках, где пространство ограничено, а также для закрытия проемов гаражей и ангаров. Ворота-гармошка не нагружают стены перекрытия, отлично сохраняют микроклимат в помещении, а по сроку эксплуатации не уступают роллетным горизонтальным конструкциям.

Принцип работы

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в гараже или на даче не составит труда. В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться. Помимо прокладки элементы полотна соединены между собой навесами.

Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.

Материалы и инструменты

Чтобы работы по изготовлению ворот-гармошек велись быстро и упорядочено, следует сразу запастись всеми материалами и инструментами, чтобы в самый неподходящий момент не оказалось, что чего-то не хватает.

Для установки ворот-гармошек рекомендуется подготовить следующие материалы:

1. Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
2. Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
3. Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
4. Для облицовки используется профнастил или железо, лучше оцинкованное.
5. В качестве утеплителя используется минвата или пенопласт.
6. Металлическая труба, которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

Инструменты, которые понадобятся в процессе производства работ:

1. Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
2. Сварные работы можно проводить сварочным аппаратом в 220V.
3. Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
4. Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Несущая конструкция ворот

Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный гараж еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:

1. Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
2. На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
3. Швеллера привариваются к боковым стенкам проема и к его нижней части.
4. Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
5. Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Изготовление панелей и сбор каркаса

Главное условие работоспособности ворот-гармошек – элементы полотна абсолютно одинакового размера. Поэтому необходимо правильно рассчитывать их габариты. Для этого можно разделить ширину проема на несколько равных частей, при этом менее 10 сантиметров делать ширину панели не рекомендуется.

Когда количество и ширина панелей определены, самое время приступать к работам:

1. Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
2. На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.

Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.

3. Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
4. На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

Далее необходимо зашить панели раздвижных ворот профнастилом или оцинкованным железом. Щели, которые образуются между элементами полотна, где идет скрепление навесами, закрываются мягкой резиной или плотным брезентовым материалом. Если ворота устанавливаются в гараже или для дачи, то их обязательно надо утеплить при помощи пенопласта или минваты, зашив утеплитель сверху облицовочным материалом, например, фанерой или ДСП.

Выбираем, как сделать ворота только своими руками

Кроме неудобства в обращении, громоздкие створки распашных воротных конструкций «съедают» приличный кусок придомовой территории или пространства перед воротами. Если свободного места во дворе не хватает, есть смысл построить ворота своими руками по одной из наиболее компактных и удобных в обращении схем:

• Въездные ворота в виде откатной конструкции. При правильном планировании схемы и устройства откатной панели подобная система будет занимать минимум полезного пространства участка;
• Складные или секционные системы. По устройству такие конструкции напоминают ширму или горизонтальные жалюзи.

К сведению! Все перечисленные варианты значительно сложнее в сборке и установке ворот своими руками, чем классические распашные из двух створок.

Монтаж откатных систем требует высокой культуры сборки и тщательной подгонки и регулировки всех узлов, но полученные преимущества с лихвой перекрывают затраты времени и сил.

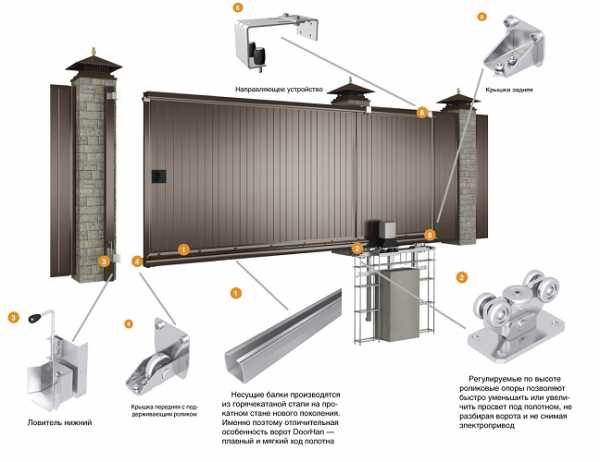

Откатные конструкции разделяют на консольные схемы и роликовые ворота на колесах. Несмотря на внешнюю схожесть, системы имеют конструктивные отличия в способе поддержки переднего края подвижной панели.

В консольных вариантах створка висит «в воздухе» во время всего времени перемещения подвижной части воротной конструкции, с момента контакта с роликовым подхватом замка на столбе. Как правило, по такой схеме строятся невысокие и легкие консольные ворота с небольшим вылетом подвижной панели.

Роликовые варианты выполняются по схеме с поддерживающим колесом, устанавливаемым на нижней балке подвижной части ворот. Использование колеса позволяет выполнить перекрывающую проезд панель сколь угодно массивной и высокой, но при этом придется регулярно очищать ото льда и грязи направляющую опорную планку, уложенную в бетонное основание. Чаще всего раздвижные роликовые колесные схемы применяются для проезда с шириной более четырех метров, например, территория промышленного объекта или автопарк, где постоянно курсирует грузовая и строительная техника.

Для домашнего варианта откатных ворот больше подойдут консольные конструкции, простые в изготовлении и надежные в использовании.

Как сделать раздвижные ворота гармошка своими руками

Выбирая ворота, следует учитывать не только дизайн, но и его конструктивные особенности. Если участок имеет ограниченную площадь, потребуется компактная входная группа, занимающая минимум места при открывании, при этом функциональная и удобная в использовании. Под эти критерии подпадают ворота гармошка, которые можно приобрести готовыми или смастерить собственноручно.

Характеристики и принцип работы устройства

Данная входная конструкция состоит из нескольких отдельных панелей, соединенных плотным гибким материалом (синтетической тканью, резиной), которые при открытии складываются в гармошку. При закрывании полотно растягивается, заполняя весь проем.

Складные ворота состоят из рамы, в верхней части которой установлена перекладина. В ней расположена направляющая, обеспечивающая передвижение секций. Створки перемещаются по ней на роликах наподобие дверей шкафов-купе.

Полотна конструкции сплошные. Материалом для их изготовления служат сэндвич-панели, обладающие высокими звуко- и теплоизоляционными свойствами, низкой стоимостью. Между собой они скреплены петлями, которые фиксируются на несущей раме. Они обеспечивают открывание створок под углом 90˚, а закрытие — под углом 180˚.

Дополнительная опция: в плоскости ворот может быть установлена калитка, также конструкцию можно оснастить автоматикой.

Установка автоматики

Преимущества ворот, складывающихся гармошкой:

• занимают минимум свободного пространства благодаря своей компактности;
• могут быть установлены с внешней или внутренней стороны проема;
• неприхотливы в эксплуатации, служат длительное время;
• крепкие. Дополнительно несущий каркас конструкции усилен металлическим профилем, ребрами жесткости, что делает ворота надежными, взломоустойчивыми;
• не представляют сложностей в изготовлении. Соорудить складные ворота можно своими руками, что позволит не только сэкономить средства, но и сделать конструкцию, идеально соответствующую окружающему пространству.

На заметку: ворота-гармошка используют для гаражей, дач, ангаров, павильонов, где не хватает места для установки входной конструкции с распашными или откатными полотнами. При их монтаже нагрузка не приходится только на перекрытие, она равномерно распределяется на стены.

Разновидности складных конструкций

Складные двери могут быть выполнены в двух видах:

• распашной конструкции. Она состоит из двух полотен, которые растягивают от опорных столбов до середины проема, где и соединяются. В закрытом виде распашные ворота гармошкой складываются у стенок;
• откатной системы. Она представляет собой одну секцию, которая заполняет весь проем, а при открытии компактно складывается по одной его стороне.

Последовательность изготовления

Чтобы изготовить ворота гармошка своими руками, потребуются:

• 2 швеллера, которые будут использоваться как опоры;
• профтруба для изготовления основания сечением 25х25 мм;
• уголок-направляющая;
• сэндвич-панели или другой листовой обшивочный материал;
• фурнитура (ролики на подшипниках, петли);
• двутавр — профиль для фиксации конструкции к несущим стенам;
• грунтовочный состав.

Из инструментов понадобится:

• сварка + набор электродов;
• шлифмашинка для обработки углов;
• шуруповерт;
• дрель;
• болгарка;
• приспособления для проверки ровности сооружения.

Подготовительные работы

До того как сделать складные ворота, следует составить их чертеж. Учитывая ширину проема и особенности выбранного типа ворот, определяют количество, габариты секций. Для раздвижной конструкции они должны быть одинакового размера.

Внимание: на схеме необходимо изобразить все технологические особенности ворот-гармошки — разметку проема, высоту, ширину стоек, габариты панелей и зазоры между ними, места крепления фиксирующих элементов.

Установка опор

Если гаражные ворота устанавливаются впервые, необходимо укрепить проем. Для этого применяют швеллера. Он должны занимать не всю ширину проема, а только ту часть, где не будут размещены ролики. К их нижней части приваривают лапу из металла. Затем при помощи анкеров швеллера крепят к проему.

Сборка каркаса

В соответствии с габаритами панелей нарезают металлические трубы необходимых размеров. Их раскладывают на ровной поверхности во избежание перекоса, и производят сварку рамы.

Совет: укрепить конструкцию позволят поперечные и диагональные перемычки, которые располагают по всей плоскости ворот.

Монтаж навесов

Панели въездных ворот-гармошки соединяются при помощи навесов. Для этого используются петли на подшипниках (для каждой секции по 2 шт.). Их крепят так, чтобы конструкция складывалась по принципу гармошки.

Крепление направляющей и роликов

После этого на столбы укладывают поперечную балку, в которую монтируют/вваривают направляющую для роликов. Для крепления ролика к краю складной секции необходимо приварить пластину. К ней крепят штырь, который предварительно закаливают. Его свободный конец сгибают под углом 90˚, вставляют в ролик и закрепляют гайками.

Обшивка конструкции

Каркас ворот-гармошки обшивают листовым материалом. Его крепят при помощи заклепок, саморезов, сварки. Щели, образовавшиеся между панелями, закрывают брезентом.

Учтите: при обшивке секций необходимо предусмотреть место для установки навесного/врезного замка.

Дополнительная обработка

Чтобы сохранить благоприятный микроклимат в гараже, конструкцию необходимо утеплить. Для этого применяется пенопласт или минвата. После проставки утеплителя внутренние стороны панелей обшивают фанерой/ДВП.

Избежать ограничений по габаритам позволит установка привода с нижним упором. Но данная система имеет недостаток — под нее необходимо заложить фундамент.

Монтаж раздвижных ворот, работающих по принципу гармошки — идеальный вариант оформления входа для дачи или гаража, где наблюдается нехватка свободного пространства. Эта конструкция является не только компактной и практичной, ее можно сделать еще более функциональной при помощи автоматики.

Последовательность изготовления

Чтобы изготовить ворота гармошка своими руками, потребуются:

• 2 швеллера, которые будут использоваться как опоры;
• профтруба для изготовления основания сечением 25х25 мм;
• уголок-направляющая;
• сэндвич-панели или другой листовой обшивочный материал;
• фурнитура (ролики на подшипниках, петли);
• двутавр — профиль для фиксации конструкции к несущим стенам;
• грунтовочный состав.

Из инструментов понадобится:

• сварка + набор электродов;
• шлифмашинка для обработки углов;
• шуруповерт;
• дрель;
• болгарка;
• приспособления для проверки ровности сооружения.

Подготовительные работы

До того как сделать складные ворота, следует составить их чертеж. Учитывая ширину проема и особенности выбранного типа ворот, определяют количество, габариты секций. Для раздвижной конструкции они должны быть одинакового размера.

Внимание: на схеме необходимо изобразить все технологические особенности ворот-гармошки — разметку проема, высоту, ширину стоек, габариты панелей и зазоры между ними, места крепления фиксирующих элементов.

Установка опор

Если гаражные ворота устанавливаются впервые, необходимо укрепить проем. Для этого применяют швеллера. Он должны занимать не всю ширину проема, а только ту часть, где не будут размещены ролики. К их нижней части приваривают лапу из металла. Затем при помощи анкеров швеллера крепят к проему.

Сборка каркаса

В соответствии с габаритами панелей нарезают металлические трубы необходимых размеров. Их раскладывают на ровной поверхности во избежание перекоса, и производят сварку рамы.

Совет: укрепить конструкцию позволят поперечные и диагональные перемычки, которые располагают по всей плоскости ворот.

Монтаж навесов

Панели въездных ворот-гармошки соединяются при помощи навесов. Для этого используются петли на подшипниках (для каждой секции по 2 шт.). Их крепят так, чтобы конструкция складывалась по принципу гармошки.

Крепление направляющей и роликов

После этого на столбы укладывают поперечную балку, в которую монтируют/вваривают направляющую для роликов. Для крепления ролика к краю складной секции необходимо приварить пластину. К ней крепят штырь, который предварительно закаливают. Его свободный конец сгибают под углом 90˚, вставляют в ролик и закрепляют гайками.

Обшивка конструкции

Каркас ворот-гармошки обшивают листовым материалом. Его крепят при помощи заклепок, саморезов, сварки. Щели, образовавшиеся между панелями, закрывают брезентом.

Учтите: при обшивке секций необходимо предусмотреть место для установки навесного/врезного замка.

Дополнительная обработка

Чтобы сохранить благоприятный микроклимат в гараже, конструкцию необходимо утеплить. Для этого применяется пенопласт или минвата. После проставки утеплителя внутренние стороны панелей обшивают фанерой/ДВП. Избежать ограничений по габаритам позволит установка привода с нижним упором. Но данная система имеет недостаток — под нее необходимо заложить фундамент.

Монтаж раздвижных ворот, работающих по принципу гармошки — идеальный вариант оформления входа для дачи или гаража, где наблюдается нехватка свободного пространства. Эта конструкция является не только компактной и практичной, ее можно сделать еще более функциональной при помощи автоматики.

Конструкция автоматической двери

Основными элементами конструкции являются:

• полотна с профилями – изготавливаются из различных видов стекла, которое обрамляется в стальной либо алюминиевый профиль, для наружных блоков чаще всего используются стеклопакеты;
• направляющие с роликами – изготовлены из высокопрочных материалов, дополнительно снабжаются резиновыми уплотнителями для герметизации проема;
• электропривод с управлением;
• внутренние и внешние датчики – они реагируют на движенеие и передают информацию системе управления;
• дополнительные аксессуары.

«Сердцем» всех автоматически открываемых дверей является автономная или пользовательская система управления с электрическим мотором и датчиками движения. В ее задачу входит определение приближения человека и реакция на него перемещением полотна в определенном направлении. Открываться двери в местах, где существует необходимость личного контроля над входной зоной, могут по кодовой команде, при предъявлении магнитного пропуска или при считывании биометрических данных. Современные производители предлагают решения, позволяющие управлять движением дверных полотен посредством нажатия на кнопку, установленную на фасаде, либо дистанционным пультом.

В случае отсутствия движения в течение определенного промежутка времени, проем закрывается – на таймере устанавливается период ожидания. Также пользователю необходимо самостоятельно выбрать режим работы с учетом сезона, погоды или предстоящих условий эксплуатации. Существует несколько практичных режимов:

• стандартный – двери открываются на полную ширину проема;
• зимний – полотно притормаживается на середине пути, чтобы свести к минимуму потери тепла;
• летний – дверные створки полностью открыты;
• односторонний – открываются двери исключительно для входа или выхода, что упрощает процесс регулирования человеческих потоков;
• закрытый – автоматика отключается в выходные дни, ночное и обеденное время.

Практически все автоматические конструкции оборудованы фотоэлементами безопасности для выявления препятствий и исключения риска травматизма в процессе закрытия. Система управления для достижения максимального комфорта в процессе эксплуатации настраивается под требования заказчика:

• выставляется расстояние от человека до двери в момент запуска механизма открытия;
• регулируется скорость движения створок;
• устанавливается время до закрытия дверей;
• выбирается скорость для плавного торможения полотна в крайней точке;
• при необходимости в определенной степени контроля и безопасности двери могут быть оборудованы электронным замком, системой видеонаблюдения, переговорными устройствами.

Дополнительно для снижения энергетических затрат на отопление и кондиционирование внутренних помещений обустраиваются тепловые завесы, выполняющие функции барьера для потока холодного/теплого воздуха с улицы.

Варианты наполнения полотна

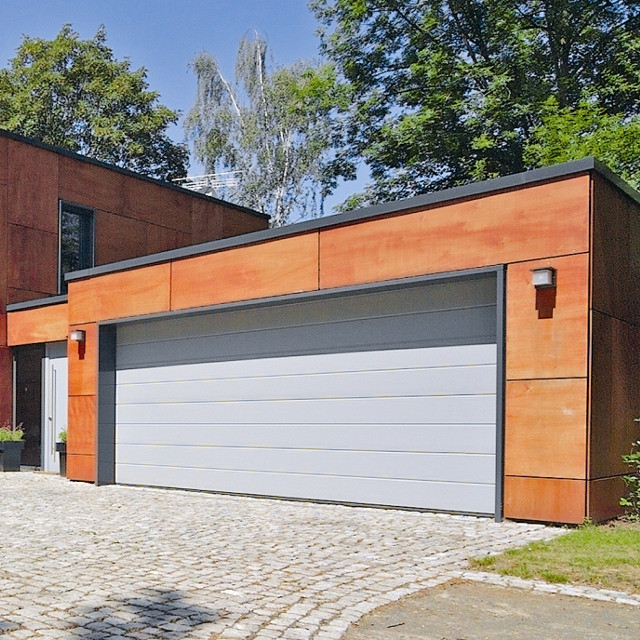

Сэндвич-панели

особенность конструкции заключается в ее слоях (между металлическими листами фиксируется толстый слой утеплителя).

классический вариант оформления, где гофры небольших размеров, хорошо видны как в открытом, так и в закрытом состоянии.

гофры в конструкции более крупные, заметные, пазы шире, хорошо прослеживаются в закрытом и открытом положении.

изделия с самыми крупными гофрами, которые практически незаметны в открытом положении, зато хорошо видны в открытом.

очень популярный тип покрытия, на котором практически незаметны царапины, вмятины и другие повреждения.
