35 способов использования светящейся гирлянды

Выбираем цвет гирлянды

Выбор цвета часто занимает больше всего времени. Красную или зеленую? Разноцветную или монохромную? Белую или желтую? Эти мерцающие огоньки такие красивые, что очень сложно определиться! Зачастую решением становится гирлянда мультиколор – многоцветная. Но все же одноцветные выглядят более стильно. Конечно, если речь идет о новогодней ёлке, то наверняка детвора оценит разноцветные огоньки. Но если хочется привнести еще больше стиля в интерьер комнаты, то подумайте над одноцветной гирляндой.

При выборе цвета можно ориентироваться на основную палитру отделки и комнаты, ведь цветная светодиодная подсветка исказит естественные оттенки. Универсальным решением станет теплый белый. Свечение цвета меди актуально для популярного в интерьерном дизайне стиля лофт. Подобрав максимально близкую по цвету к окружающим объектам LED-гирлянду, вы сохраните их естественный цвет и привнесете толику загадочности, романтики и уюта в композицию.

Шаг 3: Зажигаем!

Подключайте систему и наслаждайтесь великолепным сиянием! Вам понадобится удлинитель для наружного применения, если вы планируете использовать световой занавес на веранде или снаружи помещения. Так как пластиковый коннектор идеально подходит для соединения конец-в-конец, но недостаточно длинный для того, чтобы обеспечить все коммутации.

Настоятельно рекомендуем остановить свой выбор на постоянных способах фиксации, потому что создав такую инсталляцию единожды, вы не захотите с ней расстаться!

Поделиться:

Комментарии

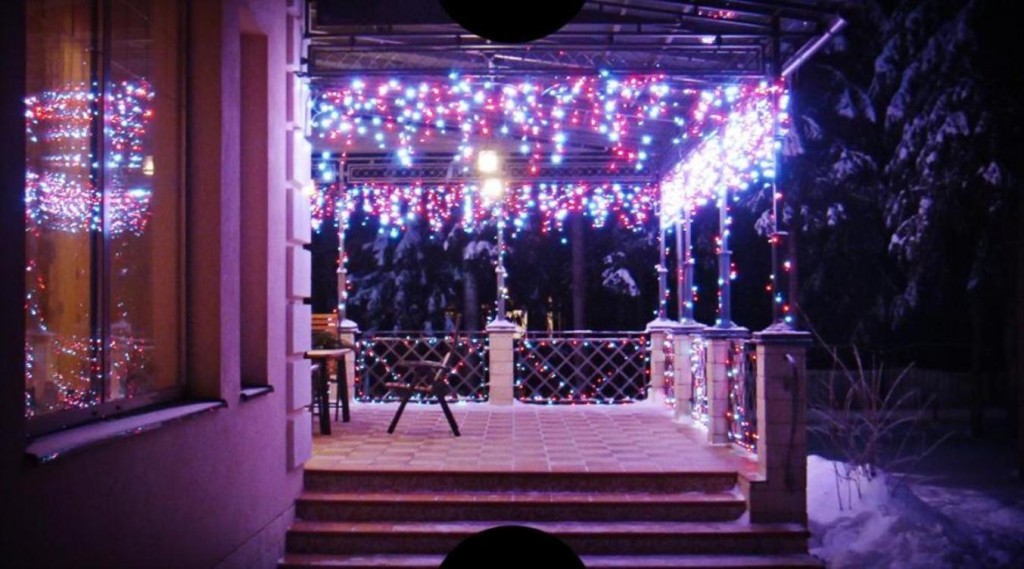

Подключаем уличную (наружную) гирлянду

Подключение гирлянды к электрической сети должно производиться грамотно, иначе возможны не только повреждения самой гирлянды, но и поражение электрическим током, возможно возгорание. Даже самые красивые новогодние гирлянды таят в себе скрытую опасность. Это тот электроприбор, который должен эксплуатироваться с учётом техники безопасности.

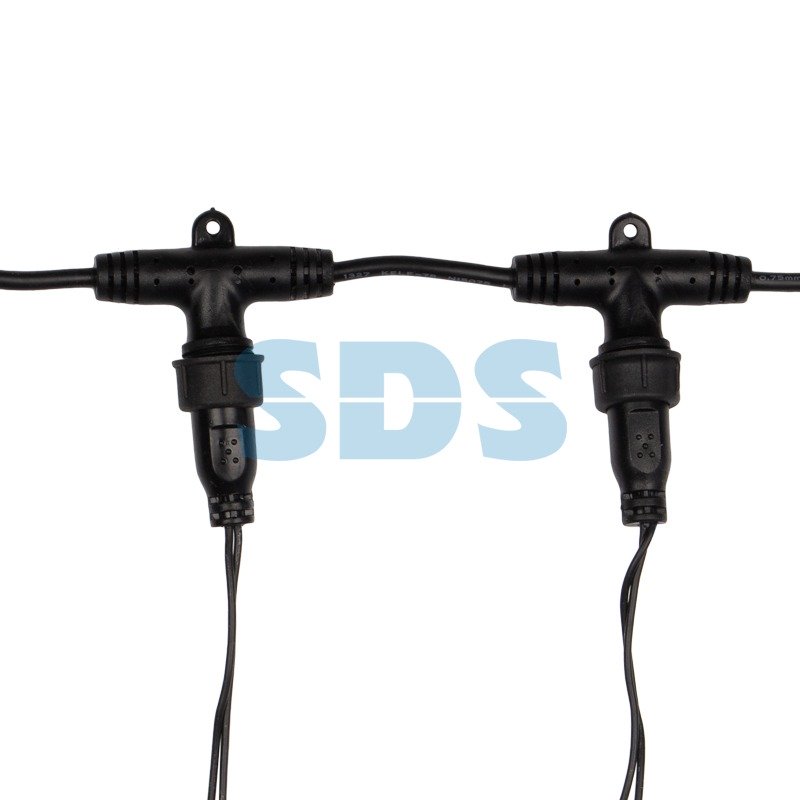

Уличная гирлянда, которая будет находиться под открытым небом, должна иметь надёжную степень защиты, в частности, от влаги. Подойдёт гирлянда с хорошей защитой корпуса (от струй воды) не ниже IP65. Степени защиты IP44 предполагает только попадание отдельных капель воды. Все места соединений должны быть герметичными и надёжными. При необходимости соединить несколько низковольтных гирлянд используют влагозащищенные коннекторы. Традиционная пайка не защищает места соединения от неблагоприятных условий внешней среды.

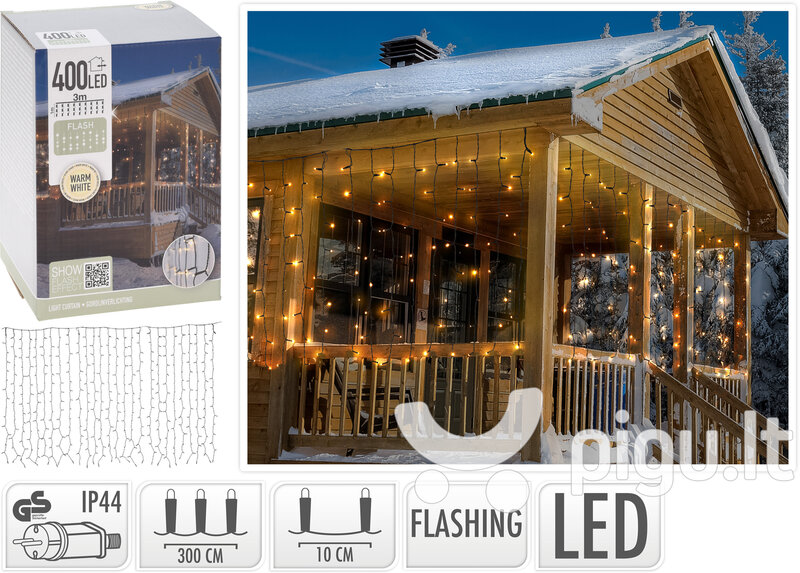

Эту световую гирлянду можно использовать внутри и вне помещения. IP44 (указано на упаковке) означает недостаточную степень влагозащиты

1. Более безопасны низковольтные гирлянды (с лампами накаливания или со светодиодами), соединённые параллельно группами из нескольких лампочек. Они подключены через трансформатор (блок питания), понижающий напряжение до 24 V или до 12 V. При выборе блока питания исключают возможность его повреждения, поэтому выбирается тот, который имеет запас мощности. Недостаточная мощность трансформатора — главная причина поломки.

Для очень длинных новогодних гирлянд стоит использовать несколько блоков питания. Их можно включать параллельно, запитав все гирлянды. Другой вариант — разделить между ними нагрузку. Максимальное количество последовательно соединенных нитей (обычно не более трех гирлянд) должно указываться в инструкции. Это значит, что к первой гирлянде можно подключить вторую гирлянду, а к ней третью. Превышать их количество опасно, т.к. проводники выдерживают только объявленную нагрузку. Дополнительные гирлянды (в разрешённом количестве) подключают через отдельный провод. Есть уличные гирлянды, которые удлинять противопоказано.

Гирлянды, у которых можно регулировать интенсивность света ламп или выбирать режим свечения, должны иметь не только блок питания, но и контроллер. Обязательно с защитой их корпусов от влаги, которую имеют почти все современные наружные (уличные) гирлянды. Если этого нет, то нужна установка в щитке (боксе). Розетка тоже должна быть защищена от неблагоприятных внешних воздействий.

2. Уличные новогодние гирлянды, которые включаются в бытовую однофазную сеть (220 V), не нуждаются в трансформаторе (блоке питания). Если предусмотрены разные режимы свечения, то они включаются в сеть через контроллеры. При желании иметь сразу несколько гирлянд, каждую из включают отдельно. Изменять количество лампочек в каждой гирлянде этого типа нельзя.

Данный тип гирлянд уязвимее, чем низковольтные гирлянды, чаще выходит из строя. Для него нужно выбирать более защищённые места. Важно учитывать и степень допустимой нагрузки, особенно для нескольких длинных гирлянд, одновременно включённых в сеть. При большом объёме для них устанавливают отдельный бокс с двухфазным автоматическим выключателем.

Как подключить гирлянду дюралайт минуя схему управления контроллера

Если нет технической возможности или времени заниматься ремонтом контроллера, а гирлянды исправны, то можно включить их напрямую, минуя схему управления контроллера. В таком случае дюралайт или елочная гирлянда будет светиться постоянно, без светодинамических эффектов.

Подключение елочной гирлянды сделанной из лампочек накаливания напрямую

Если лампочки накаливания собраны последовательно и рассчитаны на напряжение питания 220 В, то провода, идущие на гирлянды можно припаять непосредственно к проводам, идущим от сетевого шнура. Полярность подключения роли не играет. Можно даже вовсе удалить контроллер и спаять между собой попарно провода гирлянды и сетевого шнура.

Если посмотреть на фотографию, приведенную ниже, то желтый провод нужно припаять к синему или коричневому, идущему от сетевого шнура, а оба коричневые вместе к оставшемуся свободному проводу сетевого шнура.

Подключение светодиодного шнура дюралайт или елочной гирлянды напрямую

Так как для работы светодиодных гирлянд и дюралайт требуется напряжение постоянного тока, то их непосредственно к сети подключать нельзя, а только после выпрямительного моста.

На фотографии изображена печатная плата двух канального контроллера шнура дюралайт. Хотя контроллер был исправен, но для подсветки даты наступающего года руководство сочло, чтобы гирлянда светилась постоянной.

Два правых провода, коричневого и зеленого цветов приходят от шнура с сетевой вилкой. Левый провод желтого цвета, является общим для гирлянд и подключен к положительному выводу диодного моста. Правее желтого, два синих провода идут от гирлянд на аноды тиристоров. Цвета проводов в контроллерах разных производителей могут быть другими.

Мне пришлось включать напрямую два дюралайта, во втором контроллере цвета проводов гирлянд были другие. Сначала нужно отпаять от контроллера провода, как показано на фотографии.

Далее свить их вместе и припаять к отрезку дополнительного провода, и пока пайка горячая, надеть на нее изолирующую трубку.

Осталось только припаять залуженный конец дополнительного провода к отрицательному выводу диодного моста.

После сборки контроллеров они были размещены в герметичный бокс, в котором подключены к двойной розетке. Проверка показала, что подсветка работает постоянно.

Конструкция изделия имела длину пять метров и представляла собой прибитые на двух деревянных брусках цифр тоже из дерева. С лицевой стороны цифры были покрыты белым пластиком. На фасаде здания наступающий Новый год смотрелся хорошо.

Как сделать гирлянду с «бегущими огнями»?

Чтобы сделать иллюминацию по типу «бегущих огней», потребуется запастись гирляндами. Их понадобится три, каждая с несколькими группами параллельно бегущих огней. Чтобы воссоздать эффект перетекающих огоньков, используют трехфазный мультивибратор на транзисторах VT-1-VT3. Запуск облегчается посредством монтажа конденсатора емкостью 0,1 мкФ в плече транзистора VT2.

Итак, как же сделать светодиодную гирлянду мигающей? При помощи двухполупериодного выпрямителя обеспечивается питание автомата. Опция реализуется за счет монтированных диодов VD1-VD4.

Теперь вы знаете, как сделать светодиодную гирлянду мигающей. Допускается монтировать гирлянду на основании в форме квадрата, круга, сердца. Такое панно можно повесить на улице или внутри помещения. Светодиодные гирлянды, которые вам встречались не единожды в новогодние праздники, эффектно выглядят и придают интерьеру особенный вид.

По правде говоря, новичку будет непросто реализовать такой проект, электрическую схему светодиодной гирлянды вы можете наблюдать ниже.

Сделать огоньки для украшения дома, фасада или елки вполне возможно. В процессе конструирования важно позаботиться о качественной изоляции провода, ведь именно от этого зависит пожаробезопасность и безопасность вообще. Этому фактору уделяйте максимальное внимание. Уровень сложности выполнения задачи зависит от того, какой тип свечения для гирлянды светодиодной, своими руками созданной, вы выберете.

Как сделать гирлянду из светодиодов своими руками

Сделать гирлянду самостоятельно вполне возможно, если использовать в качестве ориентира схему китайской гирлянды на светодиодах. Рассмотрим три алгоритма, которые отличаются друг от друга сложностью изготовления и, соответственно, изысканностью конечного результата.

Простая светодиодная гирлянда на елку

Для того чтобы изготовить самую простую версию светодиодной гирлянды, вам понадобятся следующие составляющие:

• светодиоды (лучше всего на 20мА);
• провод сечением 0,25 или 0,5 мм;
• резистор с сопротивлением 100 Ом;
• блок питания на 6В;
• нож;
• силиконовый герметик (прозрачный) и пистолет для него;
• паяльник, канифоль и припой.

Тестером — прибором для замеров электрического тока — можно легко проверить как гирлянду на светодиодах, так и лампах накаливания

Самая простая схема елочной гирлянды на светодиодах подразумевает последовательное подключение всех элементов. Реализовать это очень просто. Необходимо решить какое расстояние вы хотите соблюдать между светящимися элементами, после чего при помощи маркера на проводе делают соответствующие обозначения. Стандартным расстоянием между светодиодами считается 20-25 см.

Затем при помощи острого ножа в местах, где будут крепиться светодиоды, срезается верхний слой изоляции. Длина среза при этом должна составлять 1-2 см. На этот участок наносится канифоль и немного припоя, который позволит более надежно и легко закрепить светодиод. После этого ножки светодиода припаивают.

Сам по себе припаянный светодиод не слишком надежен, поэтому, чтобы обеспечить гирлянде большую прочность, необходимо создать дополнительную защиту, которая, в то же время, позволит изолировать оголенную часть провода. Для этого понадобится тонкий скотч. Каждый светодиод обматывается таким образом, чтобы он оказался «в кармашке». Затем при помощи силиконового герметика верхнюю часть кармашка закрепляют.

После того как процедура создания «кармашка» из скотча будет завершена, можно присоединить к проводу резистор и блок питания, а затем приступать к испытанию системы.

Деревянный забор частного дома декорирован созданной своими руками светодиодной гирляндой на 220В

Многоцветная гирлянда на светодиодах: схема (Китай)

Сделать многоцветную гирлянду не так уж и сложно. Ознакомившись со схемой, вы убедитесь, что принцип ее работы достаточно простой за счет того, что каждый цвет подключен к отдельному генератору. Поэтому понимание общего устройства системы для одного цвета позволит вам точно так же одновременно задействовать несколько одинаковых каналов, позволив гирлянде светиться множеством разных цветов. За счет того, что каждый цветовой канал подсоединен к отдельному генератору, они независимы друг от друга и могут продолжать работать даже тогда, когда один из них выйдет из строя.

Но если сами каналы устроены по принципу, который был рассмотрен в процессе создания самой простой гирлянды, контроллеру стоит уделить особое внимание. Стоит такое приспособление недорого, а вот возможности гирлянды оно сильно расширяет. Провода припаиваются к микросхеме, которая отвечает за режимы работы устройства, а кнопка управления позволяет свободно переходить от одного режима к другому.

Таким образом, потратив совсем немного средств, вы сможете создать куда более интересное и совершенное многоцветное устройство, которое будет полноценно работать в нескольких режимах.

Схема китайской светодиодной гирлянды для украшения улицы

Сложная гирлянда на светодиодах: схема и пошаговая инструкция

Более сложной по конструкции, но в то же время и более эффектной является гирлянда на литиевых батарейках. Принцип ее устройства несколько отличается от китайской светодиодной гирлянды, схема которой приведена выше, и предполагает, что за гирляндой будет оставаться яркий цветной шлейф. Такой эффект отлично подходит для создания узоров в воздухе.

Такую светодиодную гирлянду для улицы купить достаточно проблематично, в основном из-за высокой стоимости. Но если подобрать все необходимые детали и посвятить сборке некоторое время, можно значительно сэкономить, при этом достигнув желаемого результата. В список необходимых входят следующие материалы:

• 10-миллиметровые диоды, способные рассеивать свет;
• узкий скотч;
• магниты, диаметр которых не более 1,3 мм, а толщина составляет 3 см;
• эпоксидный клей;
• литиевые батарейки CR2032 3V.

Большое разнообразие насадок позволяет, не меняя гирлянду, каждый год оформлять придомовую территорию в разных стилях

После того как все необходимые составляющие будут подобраны, придерживайтесь следующего алгоритма действий:

Основная сложность создания такой гирлянды заключается в том, что одну и ту же операцию необходимо повторить точно и внимательно много раз. Но, помимо предложенных вариантов, в интернете можно найти массу других идей, как сделать гирлянду из светодиодов своими руками. Достаточно лишь задаться целью и вы сможете воплотить в жизнь практически любую идею.

Схема переключателя трех светодиодных гирлянд

Альтернатива покупной

Гирлянда на окна, своими руками сделанная, будет радовать не только хозяев, но и всех гостей. Изготовить ее несложно. Главное понять, что такие поделки не будут сами светиться. Для работы понадобятся бумага, картон, краски, фломастеры.

Бумажные подделки вырезают обычно в форме снежинок, затем их можно прикрепить ниточкой к потолку и повесить по всей длине окна: они будут напоминать гирлянды. По всей длине самодельной гирлянды на ниточки можно нацепить снежинки или, например, миниатюрных снеговиков, оленей, подарочных коробок, елок.

Гирлянда на окно своими руками делается быстро и легко. Достаточно иметь ножницы, клей, нить. Такие гирлянды можно клеить на сами окна или другие видные в доме места. Их можно вырезать из разноцветочной бумаги, они сделают окна более праздничными. Окна также украшают с помощью новогодних игрушек, серпантина и дождика.

Мастер-класс работы по изготовлению фетровых гирлянд к Новому году

Всеми любимый фетр тоже может быть полезен. Его любят рукодельницы, потому что он не дорогой и неприхотливый в работе, также как и фоамиран.

Что ж, берите листики разных цветов.

Также подготовьте клей и декоративные штучки, стразики и т.п

Вырежьте любые новогодние игрушки, можно взять одинаковые формы, можно разные.

Украсьте образцы на свое усмотрение.

Включите свое воображение или найдите в интернете что-то похожее.

Из звездочек и кружочков можно сделать тоже поделку и скрепить все детали используйте для этого машинку для шитья.

Из елочек или треугольников, которые будут имитировать ели тоже довольно просто создать растяжку.

А мишура только подчеркнет зимнюю тематику и праздничное настроение.

При помощи полосок (каждая должна быть длиной 5 см и шириной 0,5 см) создайте легкую и самую простую гирлянду вместе со школьниками или студентами на уличную елку, просто эти полоски привязывайте к нитке.

Как починить гирлянду

Как правило, у гирлянд довольно простая конструкция и типичные неисправности, которые легко устранить даже без специальных навыков и инструментов. Но в некоторых случаях может понадобиться паяльник и мультиметр. Поэтому, возможно, всё же придётся обратиться к знакомому радиолюбителю.

Причиной неполадок гирлянды, как и любой электротехники, является выход из строя одного или нескольких элементов схемы. Чинится всё обычно заменой неисправной детали, которую можно найти в другой гирлянде или какой-то сломанной технике.

Неосторожное обращение с электрогирляндой может обернуться ударом тока или порчей прибора. Все действия вы выполняете на свой страх и риск. Лайфхакер не несёт никакой ответственности.

Все электрические гирлянды устроены одинаково. В старых образцах это соединённые в одну цепь лампочки, которые горят или мигают при подключении к сети. В современных добавляется контроллер для свечения в разных режимах и лампочки могут быть заменены светодиодами.

Обычно у старых или декоративных гирлянд два провода, а если быть точнее — один, который соединён в виде кольца и скручен. У современных моделей пять проводков. На четырёх расположены светодиоды — это ветки. Пятый — общий — остаётся пустым.

У дальнего края все они соединяются воедино, а вторые их концы уходят в небольшую коробочку с кнопкой и штепсельной вилкой.

Внутри коробочки находится контроллер — небольшая плата, на которой есть микросхема для создания эффектов и несколько деталек. Диодный мост, конденсатор, пара резисторов и четыре (либо два) тиристора, управляющих свечением каждой из веток с огоньками одного цвета.

Как починить гирлянду, если она не включается

Причина 1. Обрыв провода питания

Тонкие проводки часто повреждаются, ломаясь у вилки или отрываясь от платы внутри блока управления.

Как исправить

Пошевелите провод у вилки и рядом с коробочкой. Если гирлянда заработает, значит, проблема найдена и останется только заменить кабель, разобрав блок контроллера.

Если нет — поиск неисправности нужно начать с кабеля питания. Откройте крышку, отпаяйте два идущих к плате провода и замените их на рабочий провод с вилкой.

Если на плате нет видимых повреждений, это должно помочь и гирлянда заработает. В противном случае проблему нужно искать в диодах питания.

Причина 2. Сгоревший диодный мост

Скачки напряжения могут вывести из строя один или несколько диодов диодного моста. Как следствие, на плату не будет подаваться питание и гирлянда не включится.

Как починить гирлянду, если не работает один из цветов

Причина 1. Обрыв цепи одной из веток

Из-за плохого качества провода могут обломаться либо у самой платы, либо где-то между светодиодами. В обоих случаях цепь размыкается и светодиоды перестают светиться.

Причина 2. Сгоревший светодиод

Часто горят и некачественные светодиоды. При последовательном соединении это означает такой же обрыв цепи, как и в предыдущем случае.

Причина 3. Поломка тиристора

При выходе из строя управляющего тиристора одной из линий все светодиоды одного цвета перестают работать.

Как устранить

Исправить поломку можно только заменой тиристора на рабочий от другой гирлянды или подходящий по номиналу. Для проверки нужно использовать мультиметр или прибегнуть к следующему способу.

Определите провод нерабочей ветки и поменяйте местами с одной из исправных, отпаяв или обрезав и соединив скруткой. Если дефектная линия после этого заработает, значит, проблема в тиристоре.

Провода, которые идут к тиристорам, обычно расположены в ряд у одного из краёв платы. На противоположном будет всего два провода — это питание. Перепутать их сложно.

Как починить гирлянду, если один из цветов светится тускло

Причина 1. Надрыв провода ветки

Из-за надлома жил внутри провода в цепи одной из веток нарушается контакт. Ток ещё проходит, но его уже не хватает, чтобы зажечь все светодиоды.

Причина 2. Сломанный тиристор

Из-за неисправного тиристора одной из линий может быть недостаточно тока для нормальной работы всех светодиодов.

Как починить гирлянду, если она беспорядочно мигает в любом режиме

Причина 1. Выход из строя конденсатора

Пересыхание, течь или вздутие электролитического конденсатора вызывает сбои в работе контроллера.

Причина 2. Поломка резистора

Сгоревшие резисторы также вызывают неполадки в работе контроллера и нестабильную работу режимов свечения.

Как починить гирлянду, если все светодиоды горят одновременно и не мигают

Причина 1. Поломка микросхемы

Повреждение микросхемы контроллера заставляет все светодиоды гореть одновременно и не мигая. Режимы перестают работать, а при нажатии кнопки огоньки загораются и гаснут, если её отпустить.
